Tipo de producto	Amplificador de audio
Marca	BLAUPUNKT
Modelo	GTA 290
Potencia máxima (estéreo)	2 x 200 W / 4 Ω, 2 x 320 W / 2 Ω
Potencia máxima (mono)	1 x 700 W / 4 Ω
Potencia RMS (estéreo)	2 x 100 W / 4 Ω, 2 x 160 W / 2 Ω
Potencia RMS (mono)	1 x 350 W / 4 Ω
Respuesta en frecuencia	10 Hz - 30 000 Hz
Relación señal/ruido	>90 dB
Estabilidad	2 Ω
Sensibilidad de entrada	0,1 - 8 V
Filtro pasa-bajas	40 - 450 Hz
Filtro pasa-altas	65 - 450 Hz
Refuerzo de graves	0 - 18 dB
Dimensiones (L x A x P)	322 x 49,5 x 232 mm
Alimentación	12 V CC (batería vehículo)
Modos de funcionamiento	Estéreo / Mono puenteable
Indicadores	POWER (verde), PROTECCIÓN (rojo)
Entrada de audio	Conector Cinch (RCA)
Salida de altavoces	Bornes de tornillo
Funciones principales	Amplificación, filtros activos, refuerzo de graves, modo puente
Instalación	Recomendado por un experto; debajo del asiento o en el maletero
Mantenimiento y limpieza	Limpiar con un paño suave seco; no usar productos abrasivos
Seguridad	Desconectar la batería antes de la instalación; fusible obligatorio a 30 cm de la batería
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de Blaupunkt; reparación por un profesional
Información general	Garantía válida en la UE; asistencia técnica vía línea directa (ver última página)

Preguntas frecuentes - GTA 290 BLAUPUNKT

¿Cuál es la potencia máxima del amplificador GTA 290?

La potencia máxima es de 2 x 200 W en estéreo (4 Ω) o 1 x 700 W en mono (4 Ω).

¿Cómo conectar el amplificador en modo puente (mono)?

Para el modo puente, conecte los bornes + del canal izquierdo y - del canal derecho al altavoz. La impedancia mínima es de 4 Ω.

¿Qué impedancia de altavoces puedo usar?

En estéreo, use altavoces de 2 a 4 Ω. En modo puente, la impedancia debe ser de al menos 4 Ω.

¿Cómo ajustar el filtro pasa-bajas o pasa-altas?

Use el interruptor Low-Pass/High-Pass para seleccionar el modo, luego el potenciómetro para ajustar la frecuencia de corte entre 40-450 Hz (Low) o 65-450 Hz (High).

¿Qué significa el indicador rojo PROTECCIÓN?

El indicador rojo indica una falla (sobrecalentamiento, cortocircuito, impedancia demasiado baja). El amplificador se apaga automáticamente. Verifique las conexiones.

¿Qué tipo de fusible usar y dónde colocarlo?

Use un fusible adecuado (tipo y calibre ver manual) colocado a 30 cm máximo de la batería. Nunca puentee un fusible.

¿Puedo instalar el amplificador yo mismo?

Se recomienda llamar a un experto. Si lo instala usted mismo, lea completamente el manual y respete las instrucciones de seguridad.

¿Cómo conectar el amplificador a mi autorradio?

Use un cable Cinch (RCA). Si su autorradio tiene una toma ISO Blaupunkt, use un adaptador ISO-Cinch (ref. 7 607 893 093).

¿Qué sección de cable de alimentación se recomienda?

La sección de los cables + y - debe ser de al menos 6 mm².

¿Qué hacer si el amplificador no se enciende?

Verifique la conexión remote (debe recibir +12 V), los fusibles y la alimentación. Asegúrese de que el indicador POWER esté verde.

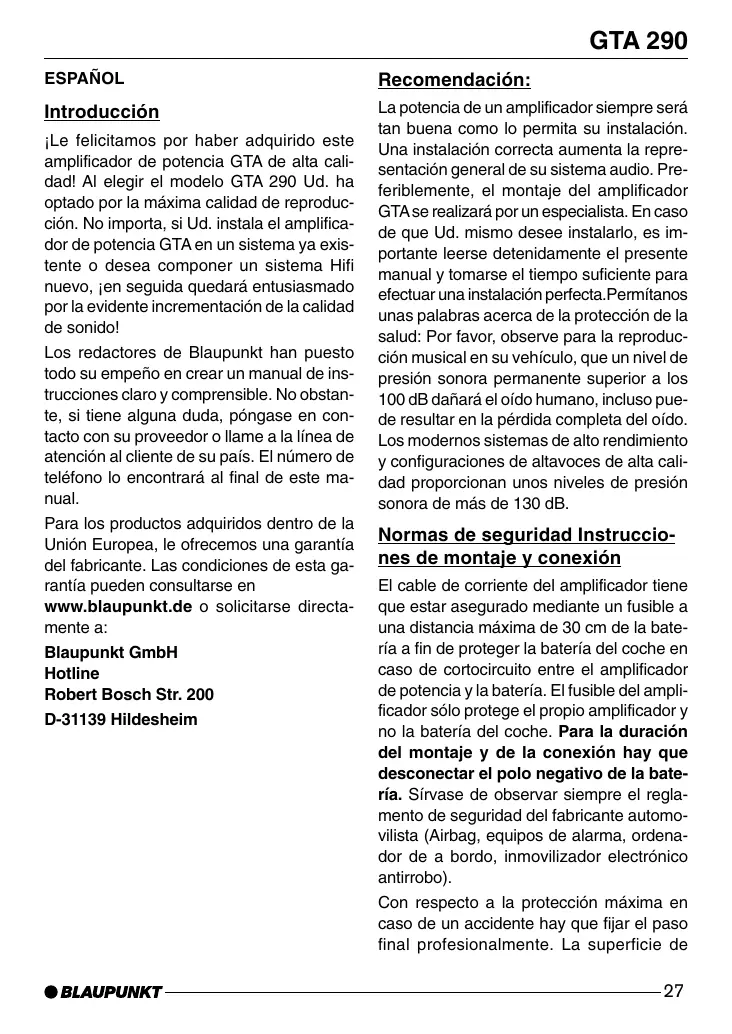

MANUAL DE USUARIO GTA 290 BLAUPUNKT

¡Le felicitamos por haber adquirido este amplificador de potencia GTA de alta calidad! Al elegir el modelo GTA 290 Ud. ha optado por la máxima calidad de reproducción. No importa, si Ud. instala el amplificador de potencia GTA en un sistema ya existente o desea componer un sistema Hifi nuevo, ¡en seguida quedará entusiasmado por la evidente incrementación de la calidad de sonido!

Los redactores de Blaupunkt han puesto todo su empeño en crear un manual de instrucciones claro y comprensible. No obstante, si tiene alguna duda, póngase en contacto con su proveedor o llame a la línea de atención al cliente de su país. El número de teléfono lo encontrará al final de este manual.

Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en

www.blaupunkt.de o solicitarse directamente a:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendación:

La potencia de un amplificador siempre será tan buena como lo permita su instalación. Una instalación correcta aumenta la representación general de su sistema audio. Preferiblemente, el montaje del amplificador GTA se realizará por un especialista. En caso de que Ud. mismo desee instalarlo, es importante leerse detenidamente el presente manual y tomarse el tiempo suficiente para efectuar una instalación perfecta. Permítanos unas palabras acerca de la protección de la salud: Por favor, observe para la reproducción musical en su vehículo, que un nivel de presión sonora permanente superior a los 100 dB dañará el oído humano, incluso puede resultar en la pérdida completa del oído. Los modernos sistemas de alto rendimiento y configuraciones de altavoces de alta calidad proporcionan unos niveles de presión sonora de más de 130 dB.

Normas de seguridad Instrucciones de montaje y conexión

El cable de corriente del amplificador tiene que estar asegurado mediante un fusible a una distancia máxima de 30 cm de la batería a fin de proteger la batería del coche en caso de cortocircuito entre el amplificador de potencia y la batería. El fusible del amplificador sólo protege el propio amplificador y no la batería del coche. Para la duración del montaje y de la conexión hay que desconectar el polo negativo de la batería. Sírvase de observar siempre el reglamento de seguridad del fabricante automovilista (Airbag, equipos de alarma, ordenador de a bordo, inmovilizador electrónico antirrobo).

Con respecto a la protección máxima en caso de un accidente hay que fijar el paso final profesionalmente. La superficie de

montaje tiene que estar apta para colocar los tornillos adjuntos además de proporcionar una sujeción segura. Al perforar los taladros observar que no se dañen ningunas piezas del vehículo (batería, cables, caja para fusibles).

El amplificador se instalará en un lugar de montaje seguro, como p.ej. por debajo de los asientos o en el maletero (fig. 1).

Como lugar de montaje se escogerá un sitio seco que garantice una circulación de aire suficiente para la refrigeración del amplificador. En los taladros de canto vivo utilizar conducciones de cable. Usar altavoces con una impedancia de 2-4 Ω (Ver tabla o ilustración de instalación). Observar la máx. carga (potencia

máxima). No conectar los altavoces a masa, usar solamente los bornes indicados. La sección de cable positivo y negativo no debe ser inferior a 6 mm ^2 .

Amplificador GTA 290

El amplificador es idóneo para conectarlo en autorradios con conectores Cinch.

Para la conexión en autorradios con con- nector ISO usar adaptadores Blaupunkt ISO-Cinch (7 607 893 093/ 7 607 855 094).

Posibles aplicaciones y conexión de altavoces:

Modo estéreoMáx potencia	2 x 200 Watt / 4 Ω	Fig. 4, 4a
Modo monoMáx potencia	1 x 700 Watt / 4 Ω	Fig. 5
Modo estéreoMáx potencia	2 x 320 Watt / 2 Ω	Fig. 4, 4a
Modo estéreoPotencia sinoidal	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Modo monoPotencia sinoidal	1 x 350 Watt / 4 Ω	Fig. 5
Modo estéreoPotencia sinoidal	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Respuesta	10 Hz - 30.000 Hz
Relación señal-ruído	>90 dB
Estabilidad	2 Ω
Sensibilidad de entrada	0,1 - 8 V
Filtro de paso bajo (Low Pass)	40 - 450 Hz
Filtro de paso alto (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensiones A x A x P (mm)	322 x 49,5 x 232

Conexión positivo/negativo

Recomendamos una sección mínima de 6 mm ^2 . Colocar los cables positivos corrientes en el mercado hacia la batería y conectarlos por medio de portafusibles. En taladros de canto vivo usar conducciones de cable. Atornillar fijamente los cables negativos corrientes en el mercado a un punto de masa sin ruidos (tuerca de carrocería, chapa para carrocería) (no al polo negativo de la batería). Rayar en blanco metálico la superficie de contacto del punto de masa y engrasarla con grasa grafitada.

Fusibles integrados (Fuse)

Los fusibles integrados en el amplificador (Fuse) protegen tanto al paso final como a todo el sistema eléctrico en caso de avería. Al emplear un fusible de repuesto jamás pontear fusibles, ni cambiarlos por otro tipo de mayor voltaje.

Ejemplos de conexión

Conexión de alimentación de tensión fig. 2.

Conexión a una radio con salida cinch fig. 3.

Conexiones de altavoces fig. 4.

Unir conector remoto del amplificador con fuente de tensión conectable de +12 V.

De esta manera es posible conectar y desconectar el amplificador mediante la tecla ON/OFF de la radio.

Regulador Level

Mediante el regulador Level se puede adaptar la sensibilidad de entrada del paso final a la tensión de salida de la salida preamplificadora (preamp out) de su radio. La escala de ajuste comprende valores de 0,1 V a 8 V. Al conectar un autorradio de otra marca hay que adaptar la sensibilidad de entrada según las respectivas indicaciones del fabricante.

Otras aclaraciones importantes:

Al girar el regulador en sentido del reloj aumenta la sensibilidad de entrada del amplificador y de esta manera también el volumen. Sin embargo, no se trata de una regulación de volumen. En la posición final no es posible obtener una mayor potencia de amplificador a pesar de que así suene. El sistema solamente aumenta el volumen más rápidamente al activar el control del volumen de radio.

Conexiones de altavoces

(Si Ud. desea conectar el amplificador de puente continuar a partir de aquí directamente según las instrucciones del aparte "Conexiones de altavoz ponteadas").

Tanto como para cualquiera de las componentes audio también es de importancia esencial la polaridad correcta para obtener una buena reproducción de los graves. Por este motivo hay que observar en las conexiones que el conector positivo (+) del

amplificador esté unido con el conector positivo del altavoz, y lo mismo rige para las conexiones negativas (-). Además hay que conectar el canal de amplificador izquierdo con el altavoz izquierdo y el canal de amplificador derecho con el altavoz derecho.

Conexiones de altavoz ponteadas

El amplificador GTA también puede ser conectado de puente para una configuración mono. De esta manera es posible emplear el amplificador para uno o más subwoofer o un altavoz para las frecuencias medias, resp.. En esta configuración el amplificador suma el canal izquierdo y derecho a una salida de canal mono (salida mono).

Nota:

El amplificador sólo puede sumar la información de señal izquierda y derecha cuando estén conectados tanto el conector RCA izquierdo como el derecho.

ATENCIÓN:

En conexión de puente, la carga de amplificador tiene que estar de 4 ohmios o más. Al aplicar una carga menor puede pasar que sobrecalenta o se desconecta el amplificador, lo que puede causar daños permanentes del equipo.

Ajustar clase y gama de los pasos de frecuencia.

Para el GTA 290 es posible ajustar la clase de paso de frecuencia (es decir paso bajo "Low-Pass" o paso alto "Hi-Pass") así como la frecuencia inicial deseada. Si Ud. opta, p.ej., por conectar un par de subwoofer, hay que realizar los ajustes ilustrados en la (fig. 3). La frecuencia inicial depende de la gama de frecuencias de los altavoces (ver gama de frecuencias recomendada para los altavoces).

Regulación de frecuencias "High - Pass"

Este regulador es activado en cuanto el interruptor se halla en posición "Hi-Pass" y facilita el ajuste de la frecuencia inicial deseada. Ejemplo: Con un ajuste de 65 Hz el amplificador tiene una gama de frecuencias de 65 Hz a 30.000 Hz.

Regulación de frecuencias "Low - Pass"

Este regulador es activado en cuanto el interruptor se halla en posición "Low-Pass" y facilita el ajuste de la frecuencia inicial deseada. Ejemplo: Con un ajuste de 150 Hz el amplificador tiene una gama de frecuencias de 10 Hz a 150 Hz.

Bass Boost

Con el regulador Bass Boost se regula la reproducción de los tonos graves del amplificador. El margen de regulación abarca de 0 dB a +18 dB.

Indicador de servicio (POWER / PROTECT)

Luz verde: etapa final activada, servicio normal.

Luz roja: la etapa final está electrónicamente desactivada por haber un fallo.

PORTUGUÊS

Introdução

Amplificador GTA 290

Modificaciones reservadas!
