GTA 290 - Amplificatore audio BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio
Marca	BLAUPUNKT
Modello	GTA 290
Potenza max (stereo)	2 x 200 W / 4 Ω, 2 x 320 W / 2 Ω
Potenza max (mono)	1 x 700 W / 4 Ω
Potenza RMS (stereo)	2 x 100 W / 4 Ω, 2 x 160 W / 2 Ω
Potenza RMS (mono)	1 x 350 W / 4 Ω
Risposta in frequenza	10 Hz - 30 000 Hz
Rapporto segnale/rumore	>90 dB
Stabilità	2 Ω
Sensibilità d'ingresso	0,1 - 8 V
Filtro passa-basso	40 - 450 Hz
Filtro passa-alto	65 - 450 Hz
Bass Boost	0 - 18 dB
Dimensioni (L x A x P)	322 x 49,5 x 232 mm
Alimentazione	12 V CC (batteria del veicolo)
Modalità di funzionamento	Stereo / Mono ponte
Indicatori	POWER (verde), PROTECTION (rosso)
Ingresso audio	Connettore Cinch (RCA)
Uscita altoparlanti	Morsetti a vite
Funzioni principali	Amplificazione, filtri attivi, bass boost, modalità ponte
Installazione	Consigliato da un esperto ; sotto il sedile o nel bagagliaio
Manutenzione e pulizia	Pulire con un panno morbido asciutto ; non utilizzare prodotti abrasivi
Sicurezza	Scollegare la batteria prima dell'installazione ; fusibile obbligatorio a 30 cm dalla batteria
Ricambi e riparabilità	Contattare il servizio post-vendita Blaupunkt ; riparazione da parte di un professionista
Informazioni generali	Garanzia valida nell'UE ; assistenza tecnica tramite hotline (vedere ultima pagina)

Domande frequenti - GTA 290 BLAUPUNKT

Qual è la potenza massima dell'amplificatore GTA 290?

La potenza massima è di 2 x 200 W in stereo (4 Ω) o 1 x 700 W in mono (4 Ω).

Come collegare l'amplificatore in modalità ponte (mono)?

Per la modalità ponte, collegare i morsetti + del canale sinistro e - del canale destro all'altoparlante. L'impedenza minima è di 4 Ω.

Quale impedenza di altoparlanti posso utilizzare?

In stereo, utilizzare altoparlanti da 2 a 4 Ω. In modalità ponte, l'impedenza deve essere di almeno 4 Ω.

Come regolare il filtro passa-basso o passa-alto?

Utilizzare l'interruttore Low-Pass/High-Pass per scegliere la modalità, poi il potenziometro per regolare la frequenza di taglio tra 40-450 Hz (Low) o 65-450 Hz (High).

Cosa significa la spia rossa PROTECTION?

La spia rossa indica un guasto (surriscaldamento, cortocircuito, impedenza troppo bassa). L'ampli si spegne automaticamente. Controllare i collegamenti.

Che tipo di fusibile utilizzare e dove posizionarlo?

Utilizzare un fusibile adatto (tipo e calibro vedere manuale) posizionato a 30 cm massimo dalla batteria. Non bypassare mai un fusibile.

Posso installare da solo l'amplificatore?

Si consiglia di rivolgersi a un esperto. Se si installa da soli, leggere interamente il manuale e rispettare le norme di sicurezza.

Come collegare l'amplificatore alla mia autoradio?

Utilizzare un cavo Cinch (RCA). Se la vostra autoradio ha una presa ISO Blaupunkt, utilizzare un adattatore ISO-Cinch (rif. 7 607 893 093).

Quale sezione del cavo di alimentazione è consigliata?

La sezione dei cavi + e - deve essere di almeno 6 mm².

Cosa fare se l'amplificatore non si accende?

Verificare il collegamento remote (deve ricevere +12 V), i fusibili e l'alimentazione. Assicurarsi che la spia POWER sia verde.

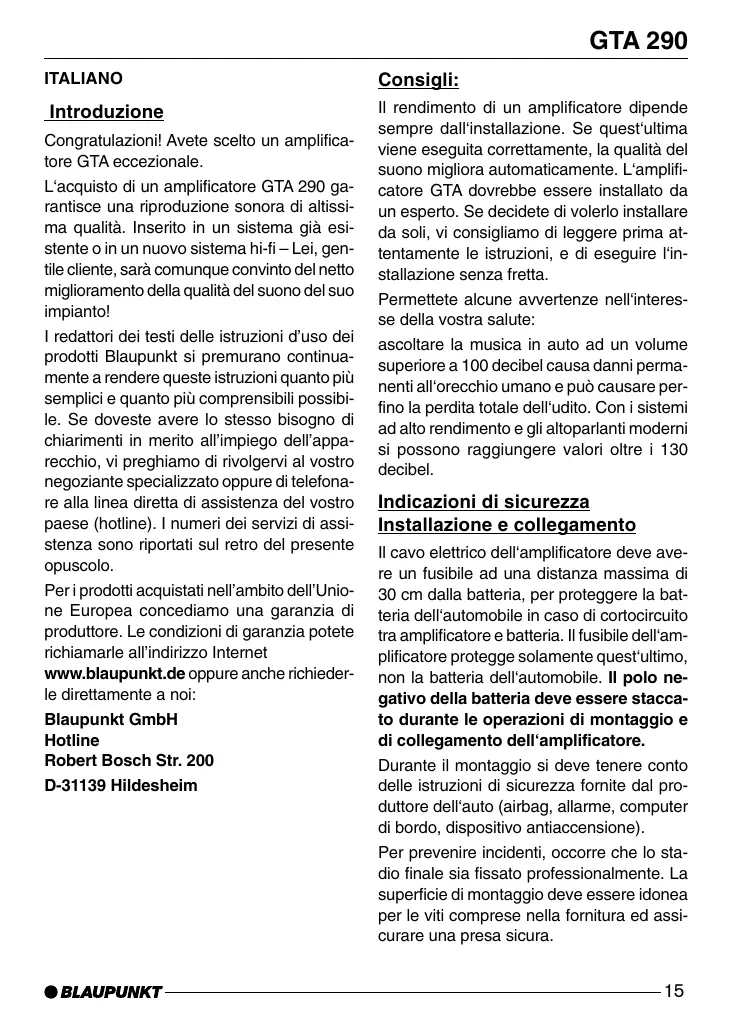

MANUALE UTENTE GTA 290 BLAUPUNKT

Congratulazioni! Avete scelto un amplificatore GTA eccezionale.

L'acquisto di un amplificatore GTA 290 garantisce una riproduzione sonora di altissima qualità. Inserito in un sistema già esistente o in un nuovo sistema hi-fi – Lei, gentile cliente, sarà comunque convinto del netto miglioramento della qualità del suono del suo impianto!

I redattori dei testi delle istruzioni d'uso dei prodotti Blaupunkt si premurano continuamente a rendere queste istruzioni quanto più semplici e quanto più comprensibili possibile. Se doveste avere lo stesso bisogno di chiarimenti in merito all'impiego dell'apparecchio, vi preghiamo di rivolgervi al vostro negoziante specializzato oppure di telefonare alla linea diretta di assistenza del vostro paese (hotline). I numeri dei servizi di assistenza sono riportati sul retro del presente opuscolo.

Per i prodotti acquistati nell'ambito dell'Unione Europea concediamo una garanzia di produttore. Le condizioni di garanzia potete richiamarle all'indirizzo Internet

www.blaupunkt.de oppure anche richieder-le direttamente a noi:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Consigli:

Il rendimento di un amplificatore dipende sempre dall'installazione. Se quest'ultima viene eseguita correttamente, la qualità del suono migliora automaticamente. L'amplificatore GTA dovrebbe essere installato da un esperto. Se decidete di volerlo installare da soli, vi consigliamo di leggere prima attentamente le istruzioni, e di eseguire l'installazione senza fretta.

Permettete alcune avvertenze nell'interesse della vostra salute:

ascoltare la musica in auto ad un volume superiore a 100 decibel causa danni permanenti all'orecchio umano e può causare perfino la perdita totale dell'udito. Con i sistemi ad alto rendimento e gli altoparlanti moderni si possono raggiungere valori oltre i 130 decibel.

Indicazioni di sicurezza Installazione e collegamento

Il cavo elettrico dell'amplificatore deve avere un fusibile ad una distanza massima di 30 cm dalla batteria, per proteggere la batteria dell'automobile in caso di cortocircuito tra amplificatore e batteria. Il fusibile dell'amplificatore protegge solamente quest'ultimo, non la batteria dell'automobile. Il polo negativo della batteria deve essere staccato durante le operazioni di montaggio e di collegamento dell'amplificatore.

Durante il montaggio si deve tenere conto delle istruzioni di sicurezza fornite dal produttore dell'auto (airbag, allarme, computer di bordo, dispositivo antiaccensione).

Per prevenire incidenti, occorre che lo stadio finale sia fissato professionalmente. La superficie di montaggio deve essere idonea per le viti comprese nella fornitura ed assicurare una presa sicura.

Quando si praticano fori, bisogna prestare attenzione a non danneggiare parti dell'automobile come la batteria, i cavi o il contenitore dei fusibili. L'amplificatore va montato in un posto adeguato, p. es. sotto i sedili o nel portabagagli (fig. 1).

Si consiglia di scegliere un luogo asciutto con sufficiente circolazione d'aria per il raffreddamento dell'amplificatore. In caso di fori taglienti, dovete usare un passacavi. Usate altoparlanti con impedenza 2-4 (Vedi tabella e/o disegno di montaggio). Tenete conto della portata massima (potenza sonora). Non collegate gli altoparlanti a massa, usate soltanto i morsetti contrassegnati. La sezione dei cavi +/- non deve essere inferiore a 6 mm².

Amplifier GTA 290

Questo amplificatore è previsto per autoradio fornite di attacco Cinch.

Nelle autoradio con attacco ISO Blaupunkt, bisogna utilizzare un adattatore ISO-Cinch (7 607 893 093/ 7 607 855 094).

Possibili applicazioni e collegamento degli altoparlanti:

Stereo-ModeMax Power	2 x 200 Watt / 4 Ω	Fig. 4, 4a
Mono-ModeMax Power	1 x 700 Watt / 4 Ω	Fig. 5
Stereo-ModeMax Power	2 x 320 Watt / 2 Ω	Fig. 4, 4a
Stereo-ModeRMS Power	2 x 10 Watt / 4 Ω	Fig. 4, 4a
Mono-ModeRMS Power	1 x 350 Watt / 4 Ω	Fig. 5
Stereo-ModeRMS Power	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Risposta	10 Hz - 30.000 Hz
Rapporto fruscio-segnale	>90 dB
Stabilità	2 Ω
Sensibilità d'ingresso	0,1 - 8 V
Filtre passa basso (Low Pass)	40 - 450 Hz
Filtre passa alto (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensioni L x A x P (mm)	322 x 49,5 x 232

Attacco +/-

Consigliamo una sezione minima di 6 mm2. I cavi (+), reperibili in commercio, vanno posati fino alla batteria e allacciati ai portafusibili. Nel caso di fori taglienti, usate dei passacavi. I cavi (-), anch'essi reperibili in commercio, vanno avvitati saldamente a un punto di contatto di massa, esente da disturbi, quali viti o il metallo della carrozzeria (non al polo negativo della batteria!). I punti di contatto vanno denudati, raschiando, e lubrificati con grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) proteggono lo stadio finale e l'intero sistema elettrico in caso di guasto. Quando si cambiano i fusibili, siete pregati di non shuntare mai i fusibili né di sostituirli con tipi per tensioni più alte.

Esempi di allacciamento

Attacco tensione d'alimentazione fig. 2.

Collegamento di autoradio con uscita cinch fig. 3.

Attacchi per altoparlanti fig. 4.

L'attacco remote dell'amplificatore va connesso con una fonte di tensione commutabile da +12 V.

In questo modo si può spegnere ed accendere l'amplificatore con l'interruttore On/Off della radio.

Regolatore Gain

Con questo regolatore si può adattare la sensibilità d'ingresso dello stadio finale alla tensione d'uscita del preamplificatore della vostra autoradio. L'ambito di questo regolatore va da 0,1 V a 8 V. Per collegare un modello di un altro fabbricante, bisogna adattare la sensibilità d'ingresso riportandosi alle istruzioni del fabbricante in questione.

Ancora qualche informazione importante sul regolatore:

spostando il regolatore in senso orario si amplifica la sensibilità d'ingresso dell'amplificatore e così anche il volume. Non si tratta, però, di un regolatore di volume; nella posizione finale infatti non si può ottenere un volume maggiore anche se inizialmente l'impressione è diversa. Il sistema aumenta di volume più velocemente solamente quando il regolatore di volume della radio è aperto.

Attacchi per altoparlanti

(Se l'amplificatore dovesse funzionare con una connessione a ponte si consiglia di sal- tare questo passaggio e di passare diretta- mente al paragrafo “Connessioni a ponte per altoparlanti”.)

Come vale per tutti i componenti audio, anche in questo caso la polarizzazione dell'amplificatore e degli altoparlanti è essenziale per la qualità dei bassi. Perciò è molto importante allacciare l'attacco (+) dell'amplifi

catore con l'attacco (+) dell'altoparlante. La stessa regola vale per gli attacchi (-). Inoltre il canale sinistro dell'amplificatore va collegato con l'altoparlante sinistro, mentre il canale destro con l'altoparlante destro.

Connessioni a ponte per altoparlanti

L'amplificatore GTA può essere shuntato per funzionare pure in modalità mono. Così è possibile utilizzare l'amplificatore per uno o più subwoofer, nonché per un altoparlante per toni medi. In questo caso l'amplificatore riunisce i canali di destra e di sinistra in un unico canale d'uscita (uscita mono).

Nota:

l'amplificatore può riunire i due canali solo se sono stati effettuati gli attacchi RCA destro e sinistro.

ATTENZIONE:

Nel caso di una connessione a ponte, il carico d'amplificazione non deve essere inferiore a 4 ohm. Un carico minore provoca un surriscaldamento o spegnimento dell'amplificatore e può provocare danni permanenti.

Regolazione della modalità e della zona dei passaggi di frequenza

Con questo modello si può regolare la modalità di passaggio della frequenza (cioè Low-pass o High-pass) nonché la frequenza d'accesso desiderata. Se si vuole allacciare una coppia di Subwoofer, bisogna eseguire le regolazioni Low-pass rappresentate in (fig. 3). La frequenza d'accesso dipende dalla gamma di frequenze degli altoparlanti (vedi gamma di frequenze consigliata per altoparlanti).

Regolazione delle frequenze High-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "Hi-pass", permette di regolare la frequenza d'accesso desiderata. Esempio: se si regola su 65 Hz, l'amplificatore avrà una gamma di frequenze da 65 Hz a 30.000 Hz.

Regolazione delle frequenze Low-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "Low-pass", permette di regolare la frequenza d'accesso desiderata. Esempio: se si regola su 150 Hz, l'amplificatore avrà una gamma di frequenze da 10 Hz a 150 Hz.

Bass Boost

Con il regolatore Bass Boost Reglers si può impostare la riproduzione dei bassi dell'amplificatore. Il campo di regolazione va da 0 dB fino a +18 dB.

Spia indicatrice di stato (POWER / PROTECTION)

Luce verde: amplificatore di potenza in funzione, stato normale.

Luce rossa: disinserzione elettronica dell'amplificatore di potenza a seguito di guasto.

NEDERLANDS

Inleiding

Possibili applicazioni e collegamento degli altoparlanti:

Stereo-Mode Max Power	2 x 200 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Max Power	1 x 700 Watt / 4 Ω	Fig. 5
Stereo-Mode Max Power	2 x 320 Watt / 2 Ω	Fig. 4, 4a
Stereo-Mode RMS Power	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode RMS Power	1 x 350 Watt / 4 Ω	Fig. 5
Stereo-Mode RMS Power	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Frequentiebereik	10 Hz - 30.000 Hz
Signaal-ruis-verhouding	>90 dB
Stabiliteit	2 Ω
Ingangsgevoeligheid	0,1 - 8 V
Laagdoorlaatfilter (Low Pass)	40 - 450 Hz
Hoogdoorlaatfilter (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Abmessungen L x A x P (mm)	322 x 49,5 x 232

Modifiche riservate!
