BGA 250 - Amplificador de áudio BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Amplificador de áudio 2 canais
Dimensões (L x A x P)	242 x 49,5 x 232 mm
Alimentação	12 V CC (bateria de veículo)
Potência máx (estéreo 4 Ω)	2 x 100 W
Potência máx (estéreo 2 Ω)	2 x 160 W
Potência máx (mono 4 Ω)	1 x 400 W
Potência RMS (estéreo 4 Ω)	2 x 50 W
Potência RMS (estéreo 2 Ω)	2 x 80 W
Potência RMS (mono 4 Ω)	1 x 160 W
Resposta em frequência	10 Hz - 30 000 Hz
Relação sinal/ruído	> 90 dB
Impedância estável mínima	2 Ω (estéreo), 4 Ω (mono ponte)
Sensibilidade de entrada	0,1 V - 8 V
Filtro passa-baixas (Low-Pass)	40 - 450 Hz
Filtro passa-altas (High-Pass)	65 - 450 Hz
Amplificação de graves (Bass Boost)	0 - 18 dB
Modos de funcionamento	Estéreo, Mono (ponte)
Proteção	LED verde (funcionamento), vermelho (defeito)
Fusível integrado	Sim (protege o amplificador, substituir por tipo idêntico)
Entrada	Conector RCA (Cinch)
Seção de cabo recomendada (alimentação)	6 mm² mínimo

Perguntas frequentes - BGA 250 BLAUPUNKT

Como conectar o amplificador à bateria?

Conecte o cabo positivo (+) à bateria através de um porta-fusível colocado a menos de 30 cm do terminal. O cabo negativo (-) deve ser ligado a um ponto de massa limpo (carroceria, parafuso), nunca ao polo negativo da bateria. Use uma seção de cabo de pelo menos 6 mm².

Qual fusível usar para a alimentação externa?

O fusível externo deve ser dimensionado de acordo com a potência do amplificador e a seção do cabo. Consulte as recomendações do fabricante do veículo ou use um fusível de valor adequado (tipicamente 30-40 A para este amplificador). Nunca desvie ou substitua por um fusível de calibre superior.

Como ligar o amplificador a um autorrádio sem saída RCA?

Se o autorrádio não possuir saída RCA (Cinch), use um adaptador de alto-falante para RCA ou, para autorrádios Blaupunkt com conector ISO, o adaptador ISO-RCA (ref. 7 607 893 093 / 7 607 855 094).

Qual impedância de alto-falante usar no modo estéreo?

No modo estéreo, você pode usar alto-falantes de 2 Ω ou 4 Ω. A potência fornecida será maior com 2 Ω (2 x 160 W máx) do que com 4 Ω (2 x 100 W máx). Certifique-se de que os alto-falantes suportam essa potência.

Como pontear o amplificador para um subwoofer?

Para o modo mono ponte, conecte o subwoofer entre o terminal positivo (+) de um canal e o terminal negativo (-) do outro canal (veja esquema no manual). A impedância deve ser de pelo menos 4 Ω para evitar superaquecimento. As duas entradas RCA devem estar conectadas.

O que significam os LEDs Power e Protection?

LED verde: funcionamento normal. LED vermelho: o amplificador entrou em proteção devido a um curto-circuito, superaquecimento ou impedância muito baixa. Resolva o problema antes de religar.

Como ajustar a sensibilidade de entrada (ganho)?

Gire o regulador de ganho (GAIN) no sentido horário para aumentar a sensibilidade (volume). Não é um controle de volume; serve para adaptar a tensão de entrada do amplificador à do autorrádio. Ajuste-o ao mínimo e aumente gradualmente até obter um nível sonoro satisfatório sem distorção.

Como ajustar o filtro passa-baixas para um subwoofer?

Coloque o interruptor de modo em 'Low-Pass' e gire o potenciômetro correspondente para escolher a frequência de corte (40 a 450 Hz). Para um subwoofer, um valor típico fica entre 80 e 120 Hz. As frequências inferiores serão reproduzidas, as superiores atenuadas.

Posso usar o amplificador com alto-falantes de impedância inferior a 2 Ω?

Não, o amplificador é estável em 2 Ω no estéreo e 4 Ω no mono ponte. Uma impedância inferior pode causar superaquecimento, entrada em proteção ou danos irreversíveis.

Como fazer a manutenção do amplificador?

Desconecte a alimentação antes de qualquer limpeza. Use um pano seco e macio para remover a poeira. Não use produtos líquidos ou abrasivos. Certifique-se de que as aberturas de ventilação não estão obstruídas para evitar superaquecimento.

MANUAL DE UTILIZADOR BGA 250 BLAUPUNKT

Congratulamos pela aquisição deste amplificador de potência BGA de alta qualidade e potência! Com a escolha de um BGA 250 decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador BGA num sistema já existente ou se configurar um novo sistema Hi-Fi - o nítido aumento de qualidade de som irá impressionar!

Os redatores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a LINHA azul no seu País. Encontrará o número de telefone no verso deste caderno.

Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob

www.blaupunkt.de ou requisitadas diretamente na:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do sistema de áudio. O amplificador BGA deveria ser instalado por um especialista; caso deseje instalar o aparelho pessoalmente, leia atenciosamente este manual, e calcule tempo suficiente para a instalação.

Permita-nos acrescentar por fim mais algumas palavras sobre o tema proteção de saúde: Por favor tenha em consideração durante a reprodução de música no automóvel, que um contínuo nível de pressão acústica acima de 100 dB, poderá levar a danos permanentes do ouvido humano, e até à surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica acima de 130 dB.

Indicações de serviço Regulamentos de instalação e ligação

O cabo de corrente do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel. Durante a instalação e ligação, deverá separar por pressão o polo negativo da bateria.

Para isto deverá considerar as indicações de serviço do fabricante do automóvel (Airbag, sistemas de alarme, computador de bordo, imobilizadores). No que diz respeito à segurança no caso de acidentes, o andar final deverá ser fixado de forma profissional. A superfície de montagem deverá ser apropriada para a admissão dos parafusos em

anexo e oferecer suficiente apoio. Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) seja danificada.

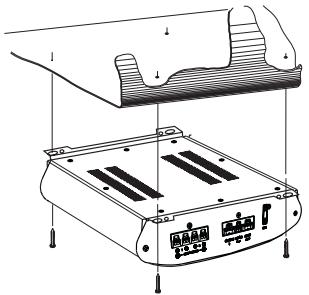

O amplificador deve ser instalado num local de montagem apropriado, p. ex. sob os assentos ou no porta-malas (fig. 1).

O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o arrefecimento do amplificador. No caso de orifícios com cantos afiados, deve-se utilizar uma proteção de cabos. Utilizar altifalantes com impedância de 2-4 Ω (ver etiqueta ou desenho de instalação). Considerar a carga máx. (potência musical). Não ligar o altifalante à massa, utilizar apenas os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².

O amplificador é apropriado para a ligação a auto-rádios com saída Cinch.

Para a ligação a auto-rádios com ligação ISO, é necessário utilizar um adaptador Baupunkt ISO-Cinch (7 607 893 093/7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes:

Sono-Mode Potência Tmax	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Potência Tmax	1 x 400 Watt / 4 Ω	Fig. 5
Stereo-Mode Potência Tmax	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Stereo-Mode Potência RMS	2 x 50 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Potência RMS	1 x 160 Watt / 4 Ω	Fig. 5
Stereo-Mode Potência RMS	2 x 80 Watt / 2 Ω	Fig. 4, 4a
Resposta de frequência	10 Hz - 30.000 Hz
Relação sinal ruido	>90 dB
Estabilitadé	2 Ω
Sensibilitadede entrada	0,1 - 8 V
Filtro deLow Pass	40 - 450 Hz
Filtro deHigh Pass	65 - 450 Hz
Bass Boost	0-18 dB
Dimensoes L x A x P (mm)	242 x 49,5 x 232

Ligação positivo/negativo

Recomendamos um diâmetro mínimo de 6 mm². Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário utilizar uma proteção para cabos. Aparafusar firmemente (não ao polo negativo da bateria) o cabo negativo adquirível no mercado a um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contato do ponto de massa até chegar ao metal puro e lubrificar com graxa de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema elétrico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um outro com corrente mais alta.

Exemplos de ligação

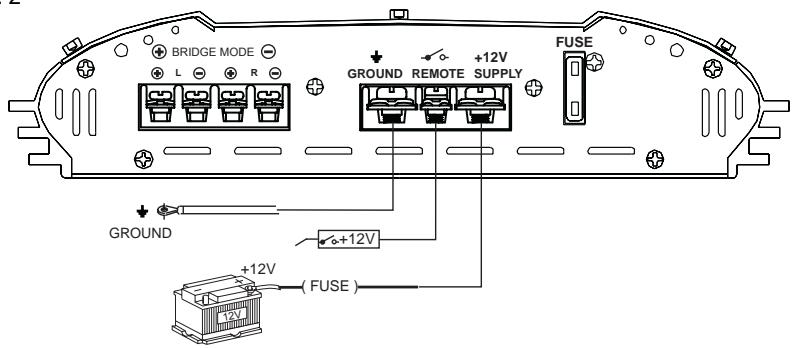

Ligação do abastecimento de tensão fig. 2.

Ligação a auto-rádios com saída Cinch fig. 3.

Ligações de altifalantes fig. 4.

Ligar a ligação Remote do amplificador à fonte de tensão comutável de +12 V.

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho.

Regulador Level

Com auxílio do regulador Level é possível adaptar a sensibilidade da entrada do andar final à tensão de saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,1 V a 8 V. Ao ligar auto-rádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as indicações do fabricante.

Para este efeito ainda mais algumas explicações:

Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata, no entanto, de um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.

Ligações de altifalantes

(Se um amplificador tiver que ser ligado em ponte, siga diretamente a secção "Ligações de altifalantes ligados em ponte"). Como em todos os componentes de áudio, uma polarização correta do amplificador e dos altifalantes é essencial para uma boa reprodução de graves. Por isso, deve-se observar que a ligação positiva (+) do amplificador está ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disto, é necessário

que o canal esquerdo do amplificador seja ligado ao altifalante esquerdo e o canal direito do amplificador seja ligado ao altifalante direito. Altifalantes, 4 ohms (mín. 2 ohms).

Ligações de altifalantes ligados em ponte

O BGA também pode ser ligado em ponte para uma configuração mono. Desta maneira, o amplificador pode ser utilizado para um ou vários subwoofers ou um woofer. Nesta configuração, o amplificador soma o canal esquerdo e direito para uma saída de um canal (saída monofónica).

Indicação:

O amplificador só pode somar a informação de sinal da esquerda e da direita, se tiverem sido realizadas as ligações RCA.

ATENÇÃO:

No caso de ligação em ponte, a impedância do amplificador deve ser de 4 ohms ou mais. Uma impedância inferior à prevista leva a um sobreaquecimento ou ao desligamento do amplificador, o que pode provocar danos duradouros.

Ajustar o tipo e a amplitude das transições de frequência.

No BGA 250, o tipo de transição de frequência (ou será "Low-Pass" ou "Hi-Pass") e a frequência de entrada desejada podem ser ajustados. Se, por exemplo, desejar ligar um par de subwoofers, são necessários os ajustes "Low-Pass" mostrados (Fig.3). A frequência de entrada depende da amplitude de frequência dos altifalantes (veja amplitude de frequência recomendada para os altifalantes).

"High-Pass" - Regulação de frequência

Este regulador está ativo, quando o interruptor se encontra na posição "Hi-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 65Hz , o amplificador tem uma amplitude de frequência de 65Hz a 30.000Hz .

"Low-Pass" - Regulação de frequência

Este regulador está ativo, quando o interruptor se encontra na posição "Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150Hz , o amplificador tem uma amplitude de frequência de 10Hz a 150Hz .

Bass Boost

Com o regulador Bass Boost, controla-se o realce dos graves no amplificador. O domínio de regulação vai de 0 dB até +18 dB.

Indicação de funcionamento (POWER/PROTECT)

Luz verde: Andar final, situação de funcionamento regular.

Luz vermelha: O andar final foi desligado eletronicamente pois há um caso de avaria.

Fig. 1

Fig. 2

Fig. 3
