TI 7624 400 - Placa de cozinha SCHOLTES - Manual de utilização gratuito

Tipo de produto	Placa de cozedura por indução
Marca	SCHOLTES
Modelo	TI 7624 400
Alimentação	230-240 V ~ 50 Hz (monofásico)
Potência total máxima	7200 W
Número de zonas de cozedura	4
Tipos de zonas de cozedura	2 zonas com Booster (3000 W), 2 zonas standard
Função Booster	Sim (sobrealimentação a 3000 W durante 4 min)
Temporizador programável	Sim (1 a 99 minutos)
Bloqueio dos comandos	Sim (tecla de bloqueio, indicador luminoso)
Deteção de recipiente	Sim (pisca se ausente ou incompatível)
Indicador de calor residual	Sim (indicador aceso enquanto >60°C)
Desligamento automático de segurança	Sim (interruptor de segurança)
Material da superfície	Vitrocerâmica
Cor	Preto
Acessórios fornecidos	Raspador para vitrocerâmica, manual de instruções
Limpeza e manutenção	Esponja húmida, produto específico para vitrocerâmica, raspador para sujidade persistente
Segurança crianças	Bloqueio dos comandos (tecla ∞)
Tipo de instalação	Embutir (corte conforme esquema do manual)

Perguntas frequentes - TI 7624 400 SCHOLTES

Como ligar a placa de cozedura?

Prima a tecla ON/OFF (tecla ①) durante cerca de um segundo. Soa um sinal sonoro e depois pode ligar as zonas de cozedura.

Como usar a função Booster?

Selecione a zona desejada (apenas as equipadas com Booster) e prima a tecla B. O visor mostra 'P' e a zona sobreaquece a 3000 W durante 4 minutos, depois volta automaticamente à potência normal.

Como bloquear os comandos para segurança das crianças?

Prima a tecla ∞ (bloqueio). O indicador luminoso acima acende. Para desbloquear, volte a premir alguns instantes na mesma tecla até o indicador se apagar.

O que fazer se a placa não aquece e mostra um indicador a piscar?

O indicador a piscar indica ausência de tacho adequado ou diâmetro demasiado pequeno. Certifique-se de usar um recipiente ferromagnético (teste com um íman) e que o fundo cobre bem a zona de cozedura.

Como limpar a superfície vitrocerâmica?

Use uma esponja húmida e um produto de limpeza especial para vitrocerâmica. Para sujidade incrustada, raspe delicadamente com o raspador fornecido (lâmina afiada). Nunca use pó abrasivo ou esponja metálica.

Posso usar tachos de cobre ou vidro?

Não, apenas tachos em material ferromagnético (ferro fundido, aço esmaltado, inox especial para indução) são adequados. Cobre, vidro ou alumínio não aquecem.

Como programar o temporizador para uma cozedura?

Selecione a zona com a tecla de seleção, ajuste a potência, depois prima a tecla de programação. Use as teclas + e - para escolher a duração (1 a 99 min) e confirme com a tecla ✓. A contagem decrescente começa e a zona desliga-se no fim.

O que significa a exibição '—' no ecrã?

A exibição '—' indica um sobreaquecimento dos componentes eletrónicos. A placa desliga-se automaticamente. Aguarde até a temperatura baixar: a exibição desaparecerá e a placa voltará a estar operacional.

Como desligar uma zona sem esperar?

Prima simultaneamente as teclas - e + da zona em causa: a potência volta a 0 e a zona desliga-se imediatamente.

É necessária uma instalação especial para embutir a placa?

Sim, a instalação deve ser realizada por um profissional. Respeite as dimensões de corte (ver manual), preveja uma ventilação de pelo menos 20 mm sob a placa e certifique-se de que o plano de suporte resiste a 100°C. A ligação elétrica deve estar conforme os esquemas fornecidos.

MANUAL DE UTILIZADOR TI 7624 400 SCHOLTES

Ligação electrolytica

Descrição do aparecido, 55

Painel de comandos

Inicioeutilização,56-57

Acender o plano de cozedura

Programar a duração de uma cozedura

Bloqueio dos comandos

Desligar o plano de cozedura

Conselhos práticos para utiliser esta aparelhagem

Precauções e conselhos, 58

Seguranca geral

Eliminação

Manutenção eeguardados, 59

Descriçao Tecnica dos modelos, 60

PT

! É importante guardar este folheto para poder consulúlo aMASTER quando. No caso de vendal,cesso ou mudança, assegure-se que o mesmo permanece com oaparelho para informar o novo proprietário sobre ofunçãoamento e sobre as respectivas advertências.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

Posicionamento

! As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precações e Conselho).
! A instalacao deve ser realizada segudo estas instruções e por pessoal profíssional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

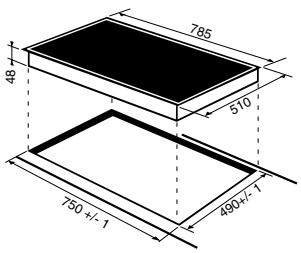

Encaixe

Para garantir um bom funciona do aparecido é necessário que o|móvel sera decharacteristicas adequadas:

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100^ ;
• se desejar instalar o plano de cozedura sobre umorno, este deve ser equipado com de umsystema dearrefecimento com ventilacao forcad;
• evite instalar o plano de cozedura sobre uma boaquina de lavar louça: se for faze-lo, instale um elemento de separação entre os来进行os retençao herética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o não do molevaldeer ter as seguintes dimensoes:

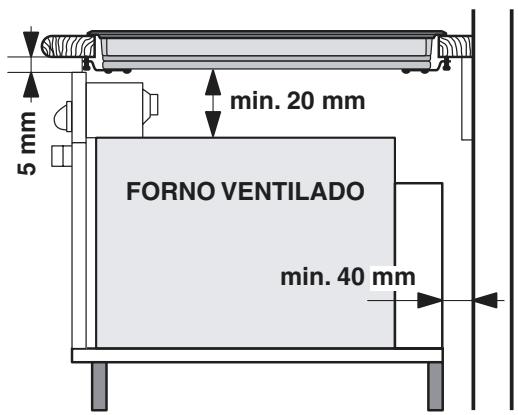

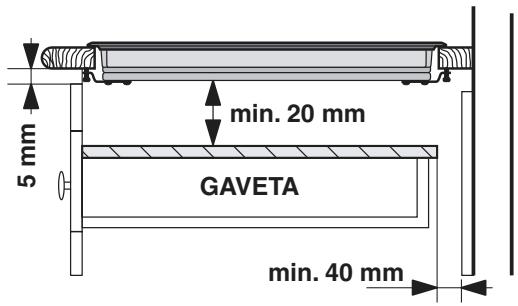

Ventilacao

Para consentir uma adequada ventilação e para fazer o supraquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicao:

• a uma distência minima de 40 mm da parede de trás e de 600 mm de quaisquer outras superfícies verticais;
• de forma a manter uma distência minima de 20 mm entre o não para o encaixe e o|móvel abaixo dele.

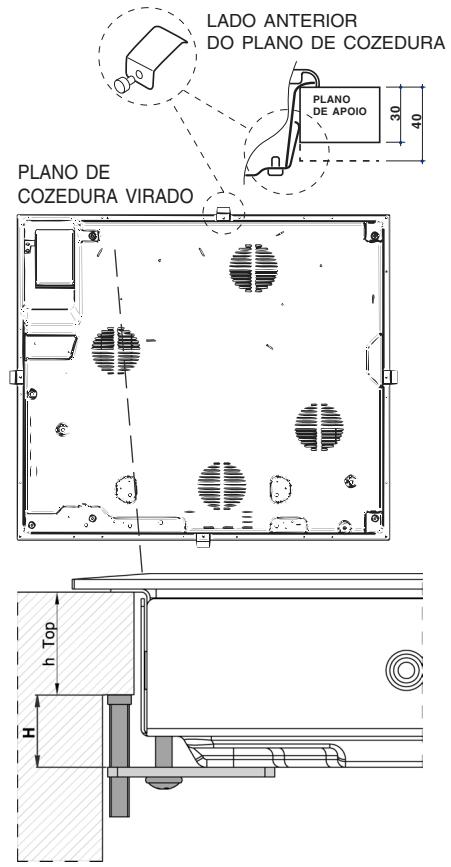

Fixação

A instalação do aparecido deve ser realizada sobre uma superficie de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderão alterar as caractéristicas e as performances do plano de cozedura.

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 23 mm;
• 40 mm de espessura: parafuso 13 mm.

Para a fixação proceder da segunte maneira:

1. Com os parafudos sem ponta, parafusat as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vao do meuvel a exercer uma adequada pressao no inteiro perimetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: às per se inserto o plano de cozedura no muito, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafudos compridos com ponta às que o vidro fique aderente ao plano de apoio.

! É indispensable que os parafudos das molas de centragem sejam accesivos.
! Em conformidade com as normas de segurar,进驻o o aparecido encaixado, não deve ser possivel o contacto com componentes electricos.
! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eletrica

!A ligaçao eletrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente,cka por razoes de segurance eletrica,cka para facillar uma eventual remoçao do forno.

Caixa de bornes

O aparecido éequipado, na parte inferior, com uma caixa para a ligaçao acos varioustips de alimentacao eletrica (a imagem eindicativa e pode não corresponder ao modelo comprado).

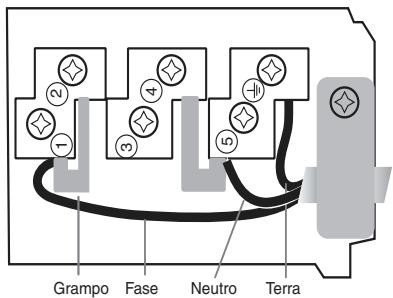

Ligação monofásica

! O eventual cabo fornecido com o aparecido é predisistounicamente para este tipo de instalacao.

\section*{Caracteristicas da instalacao eletrica:}

Tensão tipo e frequência de rede
230/240V 1+N ~ 50 Hz
230V 2 ~ 50 Hz

Azul Castanho Verde/Amarelo

Se o plano estiver provido de cabo de alimentacao ja ligado, ligao lo a rede eletrica respeitando a cor dos fios como indicado no esquema ao lado.

Se o plano não estiver provido de cabo de alimentação ligado, proceder da segunte maneira:

1. Utilize o cabo de alimentação fornecido com o aparecido (se presente) ou um cabo de alimentação apropriad, tipo H05RR-F ou de valor superior, com medias adaptations (secção do cabo: 2,5 mm).
2. Utilize una chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
3. A caixa de terminais já está predisposta para a ligação monofásica: verficar que os grampos de ligação entre os bornes 1 e 2 e aqueles entre 4 e 5 esteyam na posicão correcta (veja a imagem Monofásica).
4. Posicao os fios de acordo com aabela e os desenhos abaixo e efectue a ligaço apertando todos os parafusos dos bornes.

Tensão tipo e frequência rede	Ligações electrolycas	Caixa de bornes
230/240V 1+N ~ 50 Hz	1 2 3 4 5 N Monofásica
230V 2 ~ 50 Hz

Monofásica

1. Fixe o cabo de alimentacao na apropriadaba braçadeira e feche a tampa.

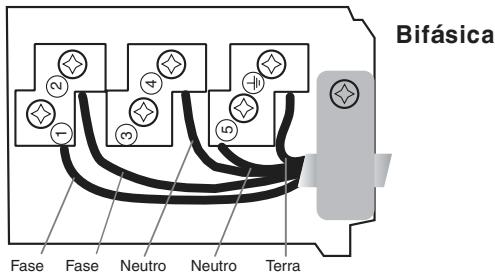

Outrostipsoligaoes

! O eventual cabo em dotação não pode ser utilizado para"Theseirosdeinstalacao.

Tensão tipo e frequência de rede

• 400V 2 - N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 230V 2 + 2 - N ~ 50 Hz

proceder da segunte maneira:

1. Utilizar um cabo de alimentação apropriadó, tipo H05RR-F ou de valor superior, com medias adaptations (secção do cabo: 1,5 mm).
2. Utilize una chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os parafusos dos bornes relativos ao tipo de ligação necessária e posicao os gramps do ligação conforme aabela e os desenhos a seguir.
4. Posicao os fios de acordo com aabela e os desenhos abaixo e efectue a ligaço apertando todos os parafusos dos bornes.

Tensão tipo e frequência rede	Ligações electrolycas						Caixa de bornes
400V 2-N ~ 50 Hz	1 L1	2 L2	3	4 N	5	-	Trifásica 400 2+N
230V 3 ~ 50 Hz	1 L1	2 L2	3	4 L3	5	-	Trifásica 230
230V 2+2-N ~ 50 Hz	1 L1	2 L2	3	4 N1	5 N2	-	Bifásica

1. Fixe o cabo de alimentacao na apropriadna braçadeira e feche a tampa.

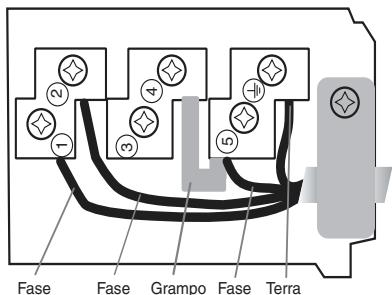

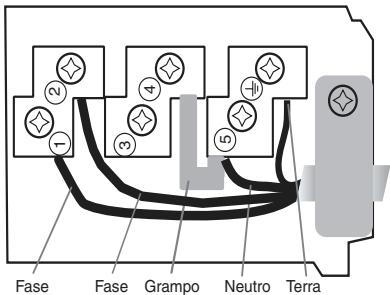

Ligação do cabo de fornecimento à rede eletrica

No momento de efectuar a ligação directamente na rede, instalar entre o aparecido e a rede um interruptor omnipolar com uma abertura minima de 3 mm entre os contactos.

! O técnico instalador é responsavel pela realização certa da ligação électrique e da obediência das regras de segurança.

Antes de effetuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leição;
• a tomada tenha a capacidade de suportar a energia maxima de potência da boaquina, indicaça na placar de identificacao colocada no aparecido;
• a tensão de alimentação está entre os价值观 da placá de identificacao;
• a.tomada-seja compatível com a ficha do aparelho. Em caso contrario, substitua a tomada ou a ficha; não empregue extensões nem tomas multiplas.

!DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
!O cabo não deve ser dobrado nem comprimido.
!O cabo deve ser verificado periodicamente e substituido somente por技术和 autorizados.
1! A Empresa exime-se de qualquer responsabilitadese estas regras não foram obedecidas.

Trifásica 400 2+N

Trifásica 230

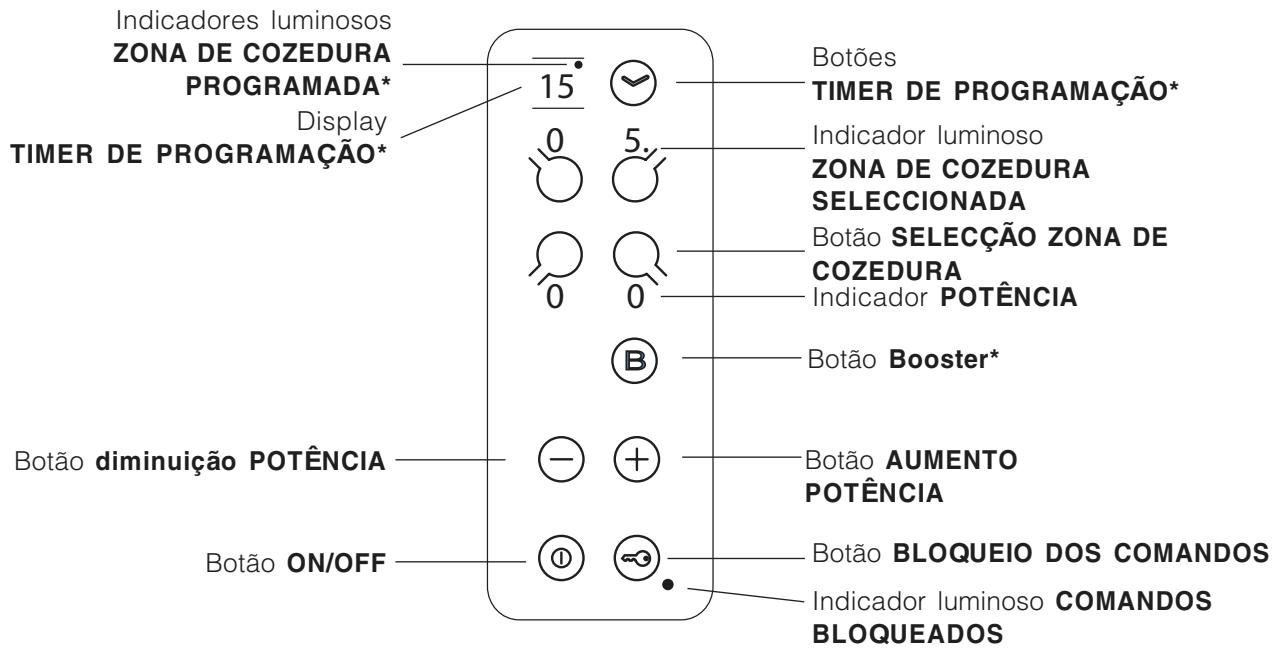

Painel de comandos

• Display TIMER DE PROGRAMAÇÃO visualiza as escolhas relativas à programação (veja Inicio e utilizesçao).
• Botoes TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Inicio e Utilização).
• Indicadores luminosos ZONA DE COZEDURA PROGRAMADA indicam que a zona de cozedura relativa foi programada (veja Inicio e'utilização).
• Botão ON/OFF para ligar e desligar o aparecido.
• Botão BLOQUEIO DOS COMANDOS para impedir ALTERações acidentais das regulações do plano de cozedura (veja Inicio e Utilização).

• Indicador luminoso COMANDOS BLOQUEADOS sinaliza obloqueio dos comandos (veja Inicio eutilização).

• Botão BOOSTER para ligar a super alimentação 3000 W - da zona de cozedura (veja Início e utilizesçao).

• Indicador luminoso ZONA DE COZEDURA SELECTIONADA indica que a zona de cozedura relativa foi selecionada e são portanto possíveis as varias regulações.
• Botão SELEÇÃO ZONA DE COZEDURA para selección a zona de cozedura desejada.
• Indicador POTÊNCIA sinaliza visualmente o;nível de calor alcancado.
• Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Inicio e'utilização).
• Botão DIMINUIÇÃO POTÊNCIA para regular a potência e deslagar a chapa (veja Inicio e utilizesçao).

! A cola aplicada nas guarnções deixa algumas想不到 de graxa no vidro. Antes de usar o aparelho, é recomendável elimina-la com um produto não abrasivo especifico para a manutenção. Durante as primeiras horas deestrutura, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.
! quando o plano de cozedura for ligado electricamente, toca um breve sinal acústico(befores de algunos segundos. Somente neste punto sera possível ligar o plano de cozedura.

Acender o plano de cozedura

Para acender o plano de cozedura manter pressionada a tecla () por aproximamente um segundo.

Cada uma das zones de cozedura é actionada mediante o disposito do regulação da potência constituído poruous botões (- e +).

• Carregue na tecla "+" para activar a chapa, em seguida programa a potência desejada através das teclas "- e "+".
• Para definir directamente a potência Tmaxa, corregue brevamente no botão “-”.

Função booster*

Para acelerar os tempos de aquecimento, nas zonas de cozedura posteriores, é possivel activar a funcao booster correngando na tecla B. No display indicador da potencia aparecerá "P".Esta funcao super alimenta a 3000 W a zona de cozedura interessada. O Booster interrompe-se automaticamente(before de 4 horas. Até quando o booster de uma das zonas de cozedura posteriores estiver Activado, a zona de cozedura anterior relativa está limitada à potencia Tmaxa de 600 W (por ex.: se está activo o booster na chapa posterior esquerda, diminui a potencia da chapa anterior esquerda).

! Zonas de cozedura ovaris*: poder ser super alimentadas somente se estiver activado o oval inteiro.
! Não coloque das panelas pequeñas numa mesma zona de cozedura oval.

• Carregue na tecla “-”: a potência da zona de cozedura descérà progressively até desligar-se.
• Ou está prima contemporaneamente as teclas “-” e “+”: a potência volta imeditamente para 0 e a zona de cozedura des Liga-se.

Programar a duração de uma cozedura*

! É possível programar todas as zonas de cozedura para uma)duração de cozedura entre 1 e 99 horas.

1. Selección a zona de cozedura mediante o respectivevo botao de selecao.
2. RegULAção da temperatura
3. Carregue no botão de programação
4. Defina a duração da cozedura que desejar mediate os botões “-” e “+”.
5. Carregue na tecla para confirmar.

A contagem regressiva do timerouveçará imeditamente.No final da cozedura programada sera indicado por um sinal sonoro (que toca 1 minuto) e a zona de cozedura se apagará.

Repita o procedimento descririto acima para cada chapa que deseja programar.

Bloqueio dos comandos

Quando um plano de cozedura estiver a funciona, é possível bloquear os comandos para fazer riscos de Mudicoações acidentais das regulações (crijanças, operações de limpeza etc.). Carrengando no botão ® os comandos se bloquearão e o indicator luminoso situado acima do botão se acenderá. Para voltar a modifier as regulações (por. exemplo interromper a cozedura), sera necessário desbloquear os comandos: corregue no botão ® por eles instantes; o indicator luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Carregando no botão ① o aparelho se desligará. Se os comandos do aparelhagem estiverem bloqueados, continução bloqueados mesmo antes de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, sera necessário primaryo desbloquear os comandos.

Conselhos práticos para utiliser esta aparenlhagem

! Utilize um recipiente cujo material de fabricacao seja compativel com o princípio da inducao (material ferromagnetico). É recomendao o emprego de panelas de: ferro gusa, aço esmaltado ou inoxidavel especial para inducao. Para certificar-se da compatibilidade de um recipiente é suficiente fazer um teste com um iman.
* Ha somente em algunos modelos.

MATERIAL ADEQUADC

MATERIAL NIO ADEQUADO

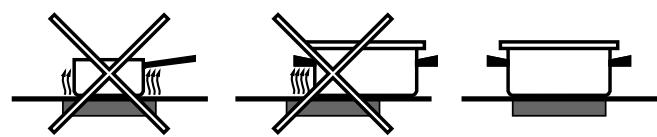

Para obter as melhores performances do plano de cozedura:

• Empregue panelas comundo chato e elevada espessura, para ter a certeza que havara una perfeita aderencia à zona de aquecimento.

• Empregue panelas com diámetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponible.

• Certifique-se que o财运 das panelas está je sempre perfeitamente enxuto e limpo, para assegurar uma adeência certa e uma longa durabilitadão não somente das zonas de cozedura, mas também dasproprias panelas

• Evite utilizes as mesmas panelas que企业提供 queimadores a gás: a concentração de calor nos queimadores a gás pode deformar o fund das panelas, que esta maneira perdá aderência.

Detecção de recipientes

Cada uma das zones de cozedura é equipada com um dispositalo de detecao de panela. A chapa emite calor unicamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicator a piscar pode indicar:

-umapanelaincompativel
- una panela de diametro insufficiente
- que a panela está levantanada

Aquecimento excessivo

No caso de superaquecimiento dos componentes electrónicos, o plano de cozedura desliga-se automaticamente e no display aparece “—”.Esta mensagem desaparece e o plano volta a ser realizável mal a temperatura desceu a um[nível aceitáivel.

Interruptor de seguranca

O aparecido é dotado de um interruptor de segurarque desliga as zonas de cozedura automaticamente quando é alcancado um tempo máximo deutilização a um determinado;nível de potência.
Durante uma interrupção de segança, o displayindicará "0".

Exemplo: a chapa posterior direita está programada no 5, enquanto a chapa anterior esquerda no 2. A posterior direita irá desligar-se antes 3 horas de acontecimiento, a anterior esquerda antes 10 horas.

Sinal acustico

Algumas anomalias, nomeadamente:

• um objecto (panela, talher etc.) foi直至o mais de 10 segundos na area de comandos;
• um derramamento na area dos comandos,
• se carregar muito tempo num botão, poder fazertocar um sinal acústico. Resolva a causa do mau functimento para o sinal sonoro deixar de tocar. Nestas situações os comandos bloqueiam-se automaticamente: para desbloqueálos carregue na tecla [icone chave], as programações são mantidas. Se a causa da anomalia não forremovida, o sinal acústico persistirá e o plano irá desligar-se.

Precauções e conselhos

PT

! Este aparecido foi个项目 e fabricado em conformidade com as normas internacionais de segurar. Estas advertências são fornecidas por razões de segurar e devem ser lidas com atençao.

Este aparecido é em conformidade com as seguentes Direcitas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores 修改ações
• 89/336/CEE de 03/05/89 (Compatible Electromagnétique) e posterioriores modificações
• 93/68/CEE de 22/07/93 e posteriores modificacoes.
  -2002/96/CE

Seguranca geral

! Controller que a tomada de ar através da greilha do ventilador não está sua obstruira. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.
É desaconshével instalar um plano de cozedura de indução encima de uma geladeira sob uma banca (calor) ou encima de uma boa de lavar (vibrações). O espoço necessário para a ventilação dos elementos electrónicos sera insufficiente.

• Este aparecido foi concebido para'utilisation de tipo não professional no àsbito de moradas.
• Este aparecido não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigosoarethá-lo exposto a chuva e temporais.
• Não toque na区内a se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
• Este aparecido deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruçõespresentadas neste folheto. Não utilize o plano como superficie de apoio ou como tabua deURTAR.
• A placá de vitrocérámica é resistente às batidas mecâncicas, entre tanto pode rachat-se (ou eventualmente partir-se) se forbatida com um objecto pontiagudo, com um utensílio. Nestescasos, desligue imeditamente o aparecido da rede dealimentação e contacte a assistência técnica.
• Se a superficie do plano estiver rachada, deslgue o aparelho para fazer a possibilidade de choques electricos.
• Évite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zones de cozedura permanece muito alta pelo menos trinta horas antes de apagadas. O calor resíduo é sinalizado quando por um indicator (veja Inicio e Utilização).
• Mantenha a devida distência da placá quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alúnbio ou produits com um alto conteudo de acçúcar. Preste muito atençao com as embalagens e aspelículas de plástico ou alúnbio:

se deixá-los sobre as superficiesupon ainda estiverem quentes ou mornas, poder causar um dano grave à placà.

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para fazer batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede electrolytica.
• Não apoie objetivos metálicos (facas, colheres, tampas, etc.) sobre o plano quando pode fazer quentes.
• Advertência para os portadores de pacemaker ou outros dispositivos médicos implantaveis activos:

O plano de cozedura é conforme a todas as normativas em vigor em materia de interferências electromagnéticas.

Este produit responde portanto perfeitamente a todos os requisitos de lei (directivas 89/336/CEE). Foi projectado de modo que não crie interferências a outras aparelhagens electricas realizadas, desde que as vezes maissem sejam conforme as direcitasas acima citadas.

O plano de cozedura por inducao gera Campos electromagnéticos de curto alcance.

Para fazer qualquer risco de interferências entre o plano de cozedura e o pacemaker, este最後 deverá ser realizado em conformidade com as normativas em vigor.

Emleys a isto, podemos garantir unicoamente a conformidade do"Ourso produit. Para informacoes sobre a conformidade ou eventualis problemas de incompatibilidade, contacte o seu medico ou o fabricante do pacemaker.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos electricos e electrónicos (REEE) prévê que os electrodométricos não devem ser eliminados no normal fluxo dos resíduos solidos urbanos. Os apareiros não maiis realizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impeder potecções danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produits para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminacao dos electrodomesticos, os proprietários poderao contactar o service de colecta publico ou os revendedores.

Antes de realizar qualquer operacao, deslgue o aparelho da alimentacao electrica.

Limpeza do aparelho

! Evite oEmpresa de deterentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produits contra ferrugem, deterentes em pó e esponjas com superficie abrasiva. pode arranhar irremediavelmente a superficie.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja humida e, em seguida, enchugar com papel absorvente de cozinha.
• Se o plano estiver muito sujo, esfregue com um produit especialico para limpeza de superficies em vidro ceramica *, enchague e enchugue.
• Para tirar as acumulacoes de sujidade maiores, use a apropiada espátula fornecida jusqu o aparecido. Intervenha assim que possível, sem aguardar que o aparecido arrefeca, para fazer que resíduos grudem. Podem ser obtidos excellentes resultados se usar uma esponja especial de fios de aço inoxidavel - espécífica para planos em vidro cerámica- molhada de água e sabão.

! A espátula fornecida é cortante: use-a com atenção.

• No caso em que no plano de cozedura tenham-se acidentalmentefundidos objectos ou materiais como plástico ou acúcar, remove-los imeditamente com a espátula, às que a superficie estejaagate.
• DepoS de limpo, o plano poderá ser tratado com um produit especialico para a manutençao e a protecao: aVELICULA invisivel deixada por este produits protegera a superficie se algo for demramado durante a cozedura. É recomendavel realizar estas operacoes com o aparelho morno ou frio.
• Lembre-se sempre de enchugar com água limpa e enchugar o plano com cuidado: para não acontecer de residuos de produits grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (sOMPente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por conta de produits de limpeza muito agressivos que contenham fósforo. É aconselhável enchaguar comágua abundante e enchugar com cuidado,(before limpado o plano. Se for derramadaágua, exxugue-a rapidamente com cuidado.

Desmontaroplano

Caso seja necessario desmontar o plano de cozedura:

1. remove os parafudos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vao do movel.

! Recomendamos que se evite tentar oAceço acos mecanismos internos para tentar uma reparacao. Em caso de avaria, contactar a Assistência Tecnica.

Descrição técnica das zonas de cozedura

PT

O Sistema a indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas tradicionais, não é a zona de cozedura que se aquee: o calor é gerado directamente no interior da panela, que deve ter necessariamente fazer em material ferromagnétrico.

PLANOS DE COZEDURA	TI 8624 TI 8624 400	TI 7624 TI 7624 400
Zonas de cozedura	Potência	Potência
Posterior direita	IO 1200/2400 W – B 3000 W	ID 2400 W – B 3000 W
Anterior direita	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Anterior esquerda	ID 2400 W – B 3000 W	IO 1200/2400 W – B 3000 W
Posterior esquerda	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Potência max. total	7200	7200

PLANOS DE COZEDURA	TI 6523	TI 6514 TI 6514 400
Zonas de cozedura	Potência	Potência
Posterior direita	I 1200 W – 600 W se*	ID 1800 W – B 3000 W
Anterior direita	IO 1200/2400 W – B 3000 W	I 1200 W – 600 W se*
Anterior esquerda		I 1800 W
Posterior esquerda	ID 1800 W – B 3000 W	I 1200 W
Potência max. total	6600 W	6600 W

Legenda:

I. = zona de cozedura de inducao simples
IO = zona de cozedura de inducao oval
ID= zona de cozedura de inducao dupla
B = booster: a zona de cozedura pode ser super alimentada com 3.000 W.
* = a potência Tmaxa é limitada a 600 W até que o booster estája activo na zona de cozedura posterior relativa (veja Inicio e Utilização).

Italiano, 1

English, 11

Français, 21

Nederlandst,31

Deutsch, 41

Portugués, 51

ES

Espanol, 61

TI 8624

TI 8624 400

TI 7624

TI 7624 400

TI 6514

TI 6514 400

TI 6523

Sumario

Instalación, 62-64

Colocacion

Conexión electrica
