Tipo di prodotto	Piano cottura a induzione
Marca	SCHOLTES
Modello	TI 7624 400
Alimentazione	230-240 V ~ 50 Hz (monofase)
Potenza totale massima	7200 W
Numero di fuochi	4
Tipi di fuochi	2 fuochi con Booster (3000 W), 2 fuochi standard
Funzione Booster	Sì (sovralimentazione a 3000 W per 4 min)
Timer programmabile	Sì (da 1 a 99 minuti)
Blocco comandi	Sì (tasto blocco, spia)
Rilevamento pentola	Sì (lampeggiamento se assente o incompatibile)
Indicatore di calore residuo	Sì (spia accesa finché >60°C)
Spegnimento automatico di sicurezza	Sì (interruttore di sicurezza)
Materiale della superficie	Vetroceramica
Colore	Nero
Accessori forniti	Raschietto per vetroceramica, manuale d'uso
Pulizia e manutenzione	Spugna umida, prodotto specifico per vetroceramica, raschietto per sporco ostinato
Sicurezza bambini	Blocco comandi (tasto ∞)
Tipo di installazione	Incassabile (taglio secondo schema manuale)

Domande frequenti - TI 7624 400 SCHOLTES

Come accendere il piano cottura?

Premere il tasto ON/OFF (tasto ①) per circa un secondo. Si sente un bip acustico, quindi è possibile accendere i fuochi.

Come utilizzare la funzione Booster?

Selezionare il fuoco desiderato (solo quelli dotati di Booster) e premere il tasto B. Il display mostra 'P' e il fuoco surriscalda a 3000 W per 4 minuti, poi torna automaticamente alla potenza normale.

Come bloccare i comandi per la sicurezza dei bambini?

Premere il tasto ∞ (blocco). La spia sopra si accende. Per sbloccare, ripremere lo stesso tasto per alcuni istanti fino allo spegnimento della spia.

Cosa fare se il piano non riscalda e mostra una spia lampeggiante?

La spia lampeggiante indica l'assenza di una pentola adatta o un diametro troppo piccolo. Assicurarsi di utilizzare un recipiente ferromagnetico (testare con una calamita) e che il fondo copra bene la zona di cottura.

Come pulire la superficie vetroceramica?

Utilizzare una spugna umida e un prodotto specifico per vetroceramica. Per lo sporco incrostato, raschiare delicatamente con il raschietto fornito (lama affilata). Non usare mai polvere abrasiva o spugna metallica.

Posso usare pentole in rame o vetro?

No, solo le pentole in materiale ferromagnetico (ghisa, acciaio smaltato, inox speciale induzione) sono adatte. Rame, vetro o alluminio non si riscaldano.

Come programmare il timer per una cottura?

Selezionare il fuoco con il tasto di selezione, regolare la potenza, quindi premere il tasto di programmazione. Usare i tasti + e - per scegliere la durata (da 1 a 99 min), poi confermare con il tasto ✓. Il conto alla rovescia inizia e il fuoco si spegne alla fine.

Cosa significa la visualizzazione '—' sul display?

La visualizzazione '—' indica un surriscaldamento dei componenti elettronici. Il piano si spegne automaticamente. Attendere che la temperatura scenda: la visualizzazione scomparirà e il piano tornerà utilizzabile.

Come spegnere un fuoco senza attendere?

Premere contemporaneamente i tasti - e + del fuoco interessato: la potenza torna a 0 e il fuoco si spegne immediatamente.

È necessaria un'installazione particolare per incassare il piano?

Sì, l'installazione deve essere eseguita da un professionista. Rispettare le dimensioni del foro (vedere manuale), prevedere una ventilazione di almeno 20 mm sotto il piano e assicurarsi che il piano di appoggio resista a 100°C. Il collegamento elettrico deve essere conforme agli schemi forniti.

MANUALE UTENTE TI 7624 400 SCHOLTES

Collegamento elettrico

Descrizione dell'apparecchio, 5

Pannello di controllo

Avvio eutilizzato,6-7

Accensione del piano cottura

Accensione delle zone di cottura

Funzione booster

Spegnimento delle zone di cottura

Programmazione della durata di una cottura

Blocco dei comandi

Spegnimento del piano cottura

Consigli pratici per l'uso dell'apparecchio

Dispositivi di sicurezza

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

Manutenzione e cura, 9

Escludere la corrente elettrica

Pulire l'apparecchio

Smontare il piano

Descrizione tecnica dei modelli, 10

IT

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averventimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installazione va effettuata secondo什麽 istruzioni e da personale professionalmente qualificato. Una errata installatione cui ocausare danni a persone, animali o cose.

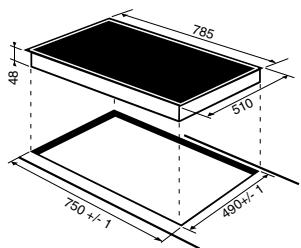

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra unorno, quello deve essere provvisto di unsystema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglia: all'occorrezza frapporre un elemento di separazione a tenuta stagna fra i due appearechi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve ave le sequenti dimensioni:

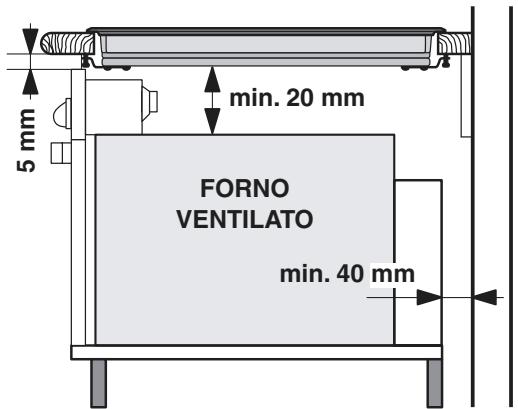

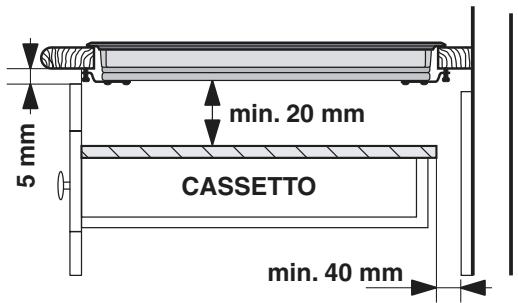

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura delve essere posizionato:

• a una distanza minima di 40 mm alla parete retrostante e di 600 mm da qualsiasi alla superficie verticale;
• in modo da mantenere una distance minima di 20 mm fra il vano per l'incasso e il mobile sottostante.

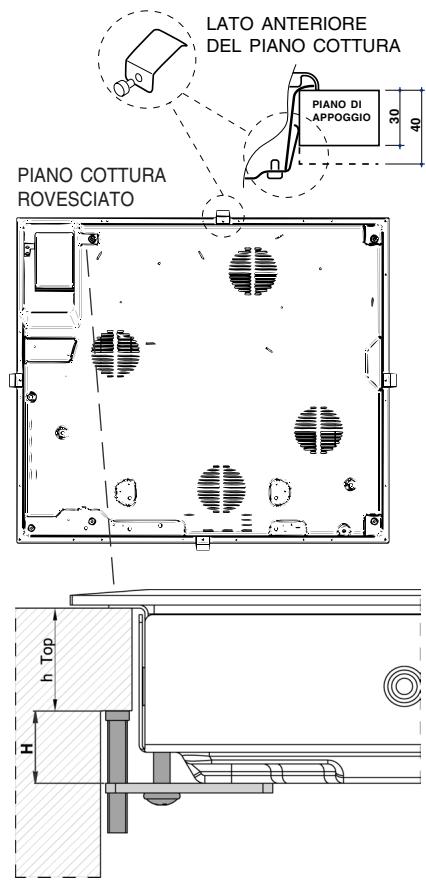

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano.
Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

• spessore di 30 mm: vite 23 mm;
  spessore di 40 mm: vite 13 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di centraggio nei fori posti al centro di agli lato del piano;
2. inserire il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, insere i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! è indispensablehe che le viti delle molle di centraggio rimangano accessibili.
! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tutte l'aiuto di quale utensile.

Collegamento elettrico

! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzativi separatamente, sua per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

Morsettiera
PIANO COTTURA ROVESCIATO

L'apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (l'imagine èindicativa e più non corrispondere al modello acquistato).

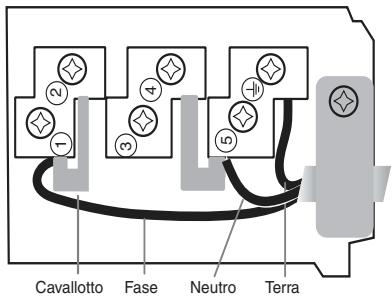

Collegamento monofase

! L'eventuale cavo in dotazione è predisistosto unicamente per quello tipo di installazioni.

Caratteristica dell'impiano elettrico:

Tensione tipo e frequenza di rete

• 230/240V 1+N ~ 50 Hz
• 230V 2 ~ 50 Hz

Blu Marrone Verde / Giallo

Se il piano è dotato di cavo di alimentazione più collegato, allacciarto alla rete rispetto il colore dei fili come da schema a fianco.

Se il piano non è dotato di cavo alimentazione collegato, procedere come segue:

1. Utilizzare il cavo di alimentazione in dotazione (ovo presente) o un cavo di alimentazione appropriato, tipo H05VV-F o di valore superiore, delle dimensioni adatte (sezione cavo: 2,5 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).
3. La morsettiera è gli predisista per il collegamento monofase: accertarsi che i cavallotti di collegamento tra i morsetti 1 e 2 e quelli tra 4 e 5 siano in posizione corretta (vedi immagine Monofase).
4. Posizionare i fili in accordo con il disegno e la tabella che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

Tensione tipo e Frequenza rete	Collegamenti elettrici	Morsettiera
230/240V 1+N ~ 50 Hz	1 2 3 4 5 N	Monofase
230V 2 ~ 50 Hz

Monofase

1. Fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.

Altri tipi di collegamento

! L'eventuale cavo in dotazione non è utilizzabile per quosti tipi di INSTALLazione.

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V 2 - N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 230V 2 + 2 - N ~ 50 Hz

procedure come segue:

1. Utilizzare un cavo di alimentazione appropriato, tipo H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 1,5 mm).
2. Servendosi di un cacciavite, far leva sulle linguette del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).
3. Svitare la vite del serracavo e le viti dei morsetti relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.
4. Posizione are i fili in accordo con la tabella e i disegni che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

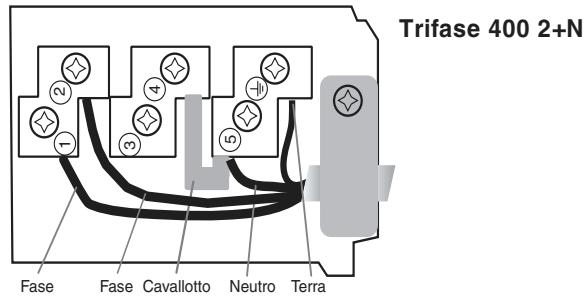

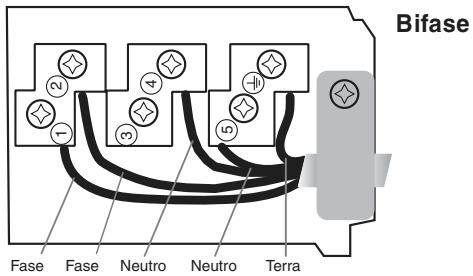

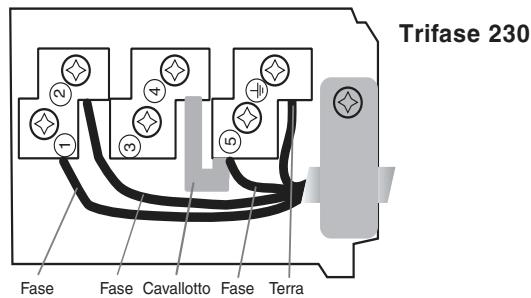

Tensione tipo e frequenza rete	Collegamenti elettrici						Morsettiera
400V 2-N ~ 50 Hz	1 L1	2 L2	3	4	5 N	-	Trifase 400 2+N
230V 3 ~ 50 Hz	1 L1	2 L2	3	4	5 L3	-	Trifase 230
230V 2+2-N ~ 50 Hz	1 L1	2 L2	3	4	5 N1	N2	Bifase

1. Fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sia compresa nei valori della targhetto caricatteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispectate.

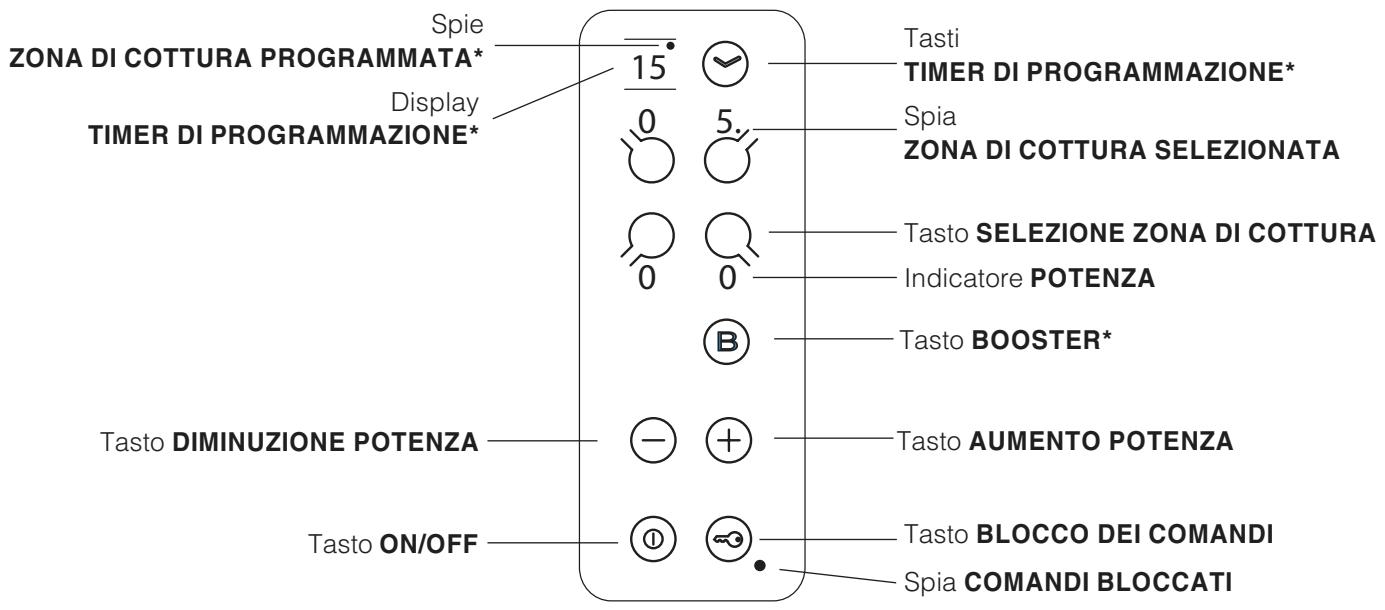

Pannello di controllo

• Display TIMER DI PROGRAMMAZIONE visualità le scelte relative alla programmazione (vedi Avvio e utilizzato).
• Tasti TIMER DI PROGRAMMAZIONE per regolare la programmazione di ciascuna zona di cottura (vedi Avvio e utilizzato).
• Spie ZONA DI COTTURA PROGRAMMATA indicano che la zona di cottura relativa è stata programmata (vedi Avvio e utilizzato).
• Tasto ON/OFF per accendere e spagnere l'apparecchio.
• Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzato).

• Spia COMANDI BLOCCATI segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzato).

• Tasto BOOSTER per accendere la sovr alimentazione - 3000 W - della zona di cottura (vedi Avvio e utilizzato).

• Spia ZONA DI COTTURA SELECTIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni
• Tasto SELECTIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata
• Indicatore POTENZA segnala visipamente il livello di calore raggiunto.
• Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Avvio e utilizzato).
• Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Avvio e utilizzato).

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.

! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a quello punto è possibile accendere il piano cottura.

Accensione del piano cottura

L'accensione del piano cottura avviene tenerdo premuto il tasting ① per circa un secondo.

Accensione delle zone di cottura

Ciascuna zona di cottura viene azionata tramite il dispositivo di regolazione della potenza composto da due tasti (-e +) .

• Premere il tasto "+" per attivare la piastra, poi impostare la potenza desiderata agenda sui tasti "- " e "+"
• Per impostare direttamente la potenza massima, premere brevamente il tasto "-".

Funzione booster*

Per accelerare i tempi di riscaldamento, nelle zone di cottura posteriori è possibile attivare la funzione booster premendo il tasto B.Sul diaply indicatore della potenza appeare "P". Questa funzione sovr alimenta a 3000 W la zona di cottura interessata. Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura posteriori è Attivo, la zona di cottura anteriore relativa è limitata alla potenza massima di 600 W (es: se è Attivo il booster nella piastra posteriore sinistra, si abbassa la potenza della piastra anteriore sinistra).

! Zone di cotturaovali*:possono essere sovr alimentate.
soltanto se è attivato l'intero ovale.
! Non mettere due pentole piccole sulle zone di cottura ovali.

Spegnimento delle zone di cottura

• Premere il tasto " -": la potenza della zona di cottura scende progressivamente, fino allo spegnimento.
• Oppure premere contemporaneamente i tasti “-” e “+”: la potenza torna immediatamente a 0 e la zona di cottura si spegne.

Programmazione della durata di una cottura*

! É possibile programme toutes le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura tramite il tasto di selezione corrispondente.
2. Regolarne la temperatura.
3. Premere il tasting di programamazione
4. Impostare la durata di cottura desiderata tramite i tasti " - " e " +".
5. Confermare premendo il tasting

Il conta alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne.

Ripetere la procedura sopra descrietta per agli piastra che si intende programmare.

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto ⑨ i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto ⑨ per quale istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasting l'apparecchio si spegne.

Se i comandi dell'apparecchio sono stati bloccati, continuanno ad essere bloccatianche dopo aver riaccesso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

• Presente solo in alcuni modelli.

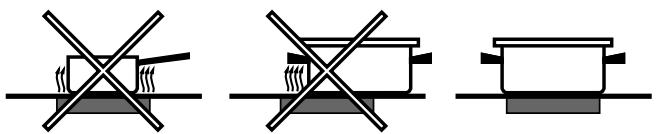

Consigli pratici per l'uso dell'apparecchio

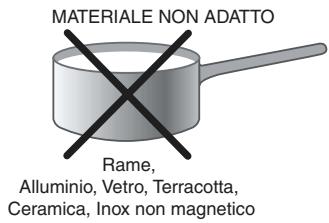

! Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell'induzione (materiale ferromagnetico). Si raccomanda l'uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di unrecipient è sufficiente fare una prova con una calamita.

Inoltre, per ottener le migliorari prestazioni dal piano di cottura:

• Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a coprir completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse.
• Evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. La spia lampeggiante puòindicare:

• una pentola incompatible
• una pentola di diametro insufficiente
• il sollevamento della pentola

Indicatori di calore residuo

Finché la temperature delle zone di cottura rimane superiore a 60^ ,anche dello arresto gli indicatori di calore residuo situati vicino alla zona di cottura relativa restano accesi per prevenir il rischio di usioni.

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appeare “—”. Questo messaggio scompare e il piano torna utilizzabile non appena la temperature è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interruptore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piastra posteriore destra è impostata su 5, perché la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 3 ore di funzionamento, la anteriore sinistra dopo 10 ore.

Segnale acustico

Alcune anomalie, quali:

• un oggetti (pentola, posata, ecc.) sono per essere elettriche.
  10 secondi sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasting, possono provocare l'émissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. In queste situazioni i comandi si bloccano automaticamente: per sbloccarli premere il tasting [icona chiave], le impostazioni vengono mantenate. Se la causa dell'anomalia non viene rimossa, il segnale acustico persistsiste e il piano si spegne.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazion
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 2002/96/CE

Sicurezza generale

! Controllare che la presa d'ariatramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.
! è sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o SOPRA una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto. Non utilizzato il piano come superficie di appoggio, né come tagliere.
• Il piano in vetroceramica è resistenteagli urti meccanici,tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio alla rete di alimentazione e rivolgersi all'Assistenza.
• Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
• Non dimenticare che la temperature delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalatoanche da un indicatore (vedi Avio e utilizzato).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato

contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici alla; calde o tiepide possono causare un grave danno al piano.

- Avverenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi:

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentally.
  Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono divertare caldi.

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetic.

Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). è stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che sono queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitare anni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

Smaltimento

• Smaltimento del materiale di imballaggio: attenerisi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino Barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potanno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire I'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimidiabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti servirsi dell'apposto raschietto fornito in dotazione. Intervenire non appena possibile, perché attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si sono ottenere usinga una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.

Il raschetto in dotazione è tagliente: utilizzato con attenzione.

• In caso sul piano cottura si fossoo accidentallymente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschetto immediatamente, finché la superficie è ancora calda.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da quello prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuramente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telao in acciaio inox

(solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato a contatto dello stesso oppure a causa di prodotti per la pulizia contenti fosforo. Si consiglia di sciacquare abbondamente e asciugare con cura après la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Descrizione tecnica delle zone di cottura

IT

Ilsystema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizzionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all'interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico.

PIANI COTTURA	TI 8624 TI 8624 400	TI 7624 TI 7624 400
Zone di cottura	Potenza	Potenza
Posteriore destro	IO 1200/2400 W – B 3000 W	ID 2400 W – B 3000 W
Anteriore destro	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Anteriore sinistro	ID 2400 W – B 3000 W	IO 1200/2400 W – B 3000 W
Posteriore sinistro	I 1200 W – 600 W se*	I 1200 W – 600 W se *
Potenza max totale	7200	7200

PIANI COTTURA	TI 6523	TI 6514 TI 6514 400
Zone di cottura	Potenza	Potenza
Posteriore destro	I 1200 W – 600 W se*	ID 1800 W – B 3000 W
Anteriore destro	IO 1200/2400 W – B 3000 W	I 1200 W – 600 W se*
Anteriore sinistro		I 1800 W
Posteriore sinistro	ID 1800 W – B 3000 W	I 1200 W
Potenza max totale	6600 W	6600 W

Legenda:

I = zona di cottura a induzione semplice

IO = zona di cottura a induzione ovale

ID = zona di cottura a induzione dopbia

B = booster: la zona di cottura può essere sovrallimentata a 3000 W

• = la potenza massima è limitata a 600 W finché è attivo il booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzato).

Italiano, 1

English,11

Français, 21

Nederlandst,31

Deutsch, 41

Portugués, 51

Espanol, 61

TI 8624

TI 8624 400

TI 7624

TI 7624 400

TI 6514

TI 6514 400

TI 6523

Contents

Installation, 12-14

Positioning

Spegnimento del piano cottura
