Produkttyp	Induktionskochfeld
Marke	SCHOLTES
Modell	TI 7624 400
Stromversorgung	230-240 V ~ 50 Hz (einphasig)
Maximale Gesamtleistung	7200 W
Anzahl Kochzonen	4
Art der Kochzonen	2 Kochzonen mit Booster (3000 W), 2 Standard-Kochzonen
Booster-Funktion	Ja (Überlastbetrieb mit 3000 W für 4 Min.)
Programmierbarer Timer	Ja (1 bis 99 Minuten)
Tastensperre	Ja (Sperrtaste, Kontrollleuchte)
Topferkennung	Ja (Blinken bei fehlendem oder ungeeignetem Topf)
Restwärmeanzeige	Ja (Leuchte an solange >60°C)
Automatische Sicherheitsabschaltung	Ja (Sicherheitsschalter)
Oberflächenmaterial	Glaskeramik
Farbe	Schwarz
Mitgeliefertes Zubehör	Schaber für Glaskeramik, Bedienungsanleitung
Reinigung und Pflege	Feuchter Schwamm, Spezialreiniger für Glaskeramik, Schaber für hartnäckige Verschmutzungen
Kindersicherung	Tastensperre (Taste ∞)
Installationsart	Einbau (Ausschnitt gemäß Anleitungsschema)

Häufig gestellte Fragen - TI 7624 400 SCHOLTES

Wie schalte ich das Kochfeld ein?

Drücken Sie die Taste ON/OFF (Taste ①) etwa eine Sekunde lang. Ein Signalton ertönt und Sie können die Kochzonen einschalten.

Wie verwende ich die Booster-Funktion?

Wählen Sie die gewünschte Kochzone (nur mit Booster) aus und drücken Sie die Taste B. Im Display erscheint 'P' und die Kochzone erhitzt mit 3000 W für 4 Minuten, dann kehrt sie automatisch zur normalen Leistung zurück.

Wie sperre ich die Bedienung zur Kindersicherung?

Drücken Sie die Taste ∞ (Sperre). Die Kontrollleuchte darüber leuchtet auf. Zum Entsperren drücken Sie die gleiche Taste erneut einige Sekunden, bis die Kontrollleuchte erlischt.

Was tun, wenn das Kochfeld nicht heizt und eine blinkende Anzeige zeigt?

Das Blinken zeigt an, dass kein geeigneter Topf vorhanden ist oder der Durchmesser zu klein ist. Stellen Sie sicher, dass Sie ein ferromagnetisches Kochgeschirr verwenden (testen Sie mit einem Magneten) und dass der Boden die Kochzone gut abdeckt.

Wie reinige ich die Glaskeramik-Oberfläche?

Verwenden Sie einen feuchten Schwamm und einen speziellen Glaskeramik-Reiniger. Für eingebrannte Verschmutzungen kratzen Sie vorsichtig mit dem mitgelieferten Schaber (scharfe Klinge). Verwenden Sie niemals Scheuermittel oder Stahlwolle.

Kann ich Kupfer- oder Glastöpfe verwenden?

Nein, nur Töpfe aus ferromagnetischem Material (Gusseisen, emaillierter Stahl, spezieller Induktions-Edelstahl) sind geeignet. Kupfer, Glas oder Aluminium werden nicht heiß.

Wie programmiere ich den Timer für eine Kochzone?

Wählen Sie die Kochzone mit der Auswahltaste, stellen Sie die Leistung ein, drücken Sie dann die Programmiertaste. Mit den Tasten + und - wählen Sie die Dauer (1 bis 99 Min.), bestätigen Sie mit der Taste ✓. Der Countdown beginnt und die Kochzone schaltet sich am Ende aus.

Was bedeutet die Anzeige '—' im Display?

Die Anzeige '—' zeigt eine Überhitzung der elektronischen Komponenten an. Das Kochfeld schaltet sich automatisch aus. Warten Sie, bis die Temperatur wieder sinkt: Die Anzeige verschwindet und das Kochfeld ist wieder nutzbar.

Wie schalte ich eine Kochzone ohne Wartezeit aus?

Drücken Sie gleichzeitig die Tasten - und + der betreffenden Kochzone: Die Leistung geht auf 0 und die Kochzone schaltet sich sofort aus.

Ist eine spezielle Installation für den Einbau des Kochfelds erforderlich?

Ja, die Installation muss von einem Fachmann durchgeführt werden. Beachten Sie die Ausschnittmaße (siehe Anleitung), sorgen Sie für eine Belüftung von mindestens 20 mm unter dem Kochfeld und stellen Sie sicher, dass die Arbeitsplatte 100°C standhält. Der elektrische Anschluss muss gemäß den mitgelieferten Schaltplänen erfolgen.

BEDIENUNGSANLEITUNG TI 7624 400 SCHOLTES

GESCHIKTE MATERIALEN

ONGESCHIKTE MATERIALEN

Beschreibung des Gerätes, 45

Bedienfeld

Inbetriebsetzung und Gebrauch, 46-47

Einschalten des Kochfeldes

Einschalten der Kochzonen

Booster-Funktion

Ausschalten der Kochzonen

Programmierung der Garzeit

Sperre der Schaltelemente

Ausschalten des Kochfeldes

Praktische Ratschlage zum Einsatz des Gerätes

Sicherheitsvorrichtungen

Vorsichtsmaßregeln und Hinweise, 48

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 49

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Demontage des Kochfeldes

Technische Beschreibung der Modelle, 50

Scholtès

DE

DE

! Bewahren Sie diese Bedienungsanleitungitte sorgfältig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie dazu, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfrei Betriebsweise des Gerätes zugewährleisten, muss das für den Einbau bestimmte Möbelteil folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kuhlsystem mit Zwangsbelüftung ausgestellt sein.
- Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.
- Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitt folgender Abmessungen vorzusehen:

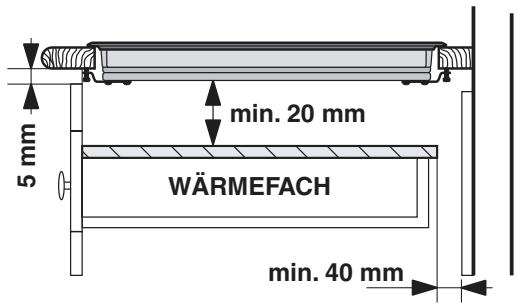

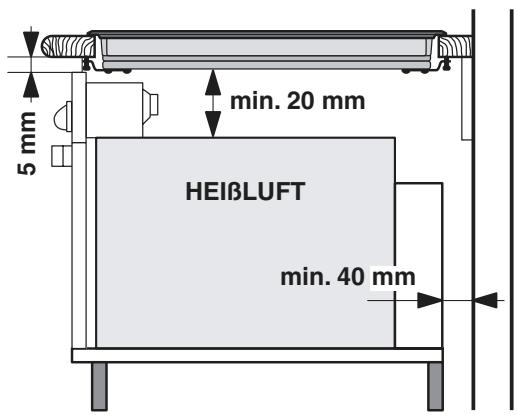

Beluftung

Um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden, muss das Kochfeld wie folgt angebracht werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand und von 600 mm von einer jeder anderen vertikalen Fläche;
• um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschränk zu gewärleisten.

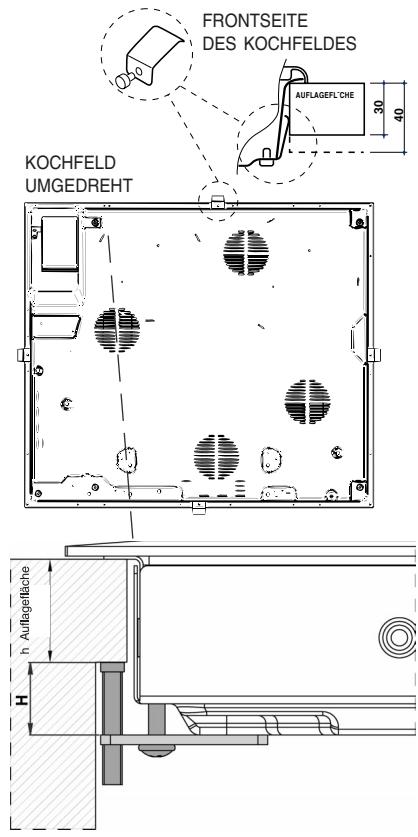

Befestigung

Die Kochmulde muss auf einer perfecten Stütz-bzw. Auflagelfläche installiert werden.

Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, undzarjneacherdarStärke der Auflagefläche:

• 30 mm: Schraube 23 mm;
• 40 mm: Schraube 13 mm.

Verfahrens Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeder Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, undzar so, dass es vorschrifsmäßig auf der gesamten Auflagefläche aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaftet.

! Die Schrauben der Zentrierungsfedern,müssen unbedingt zugänglich sein.
! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit stromführrenden Teilen ausgeschlossen sein.
!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfenehmen zu müssen, nicht möglich ist.

Elektroverschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sámttliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu konnen.

Klemmengehause

KOFELDMUGEDREHT

Das Gerät ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nurrichtungsweisend, demnach ist es möglich, das sie mit dem erworbenen Gerät nicht übereinstimmt).

Einphasenanschluss

! Das eventuell mitgelieferte Netzkabel ist nur für diese Installationsart vorgesehen.

Eigenschaften der Elektroanlage: Netzspannung und -frequenz

• 230/240V 1+N ~ 50 Hz
  230V 2 ~ 50 Hz

Ist das Gerät mit einem bereits
angeschlossenen Versorgungskabel
bestückt, dann ist diese unter
Berücksichtigung der Farben der
Anschlussdritte gemäß dem
nebenstehend abgebildeten
Schaltplan an das Stromnetz
anzuschlieben.

Ist das Kochfeld nicht mit einem bereits angeschlossenen Kabel bestückt, dann verfahrens Sieitte wie folgt:

1. Verwenden Sie das mitgelieferte Versorgungskabel (wovorhanden) oder ein entsprechendes Versorgungskabel des Typs H05VV-F, oder eines hohenen Wertes, geeigneter MaBe (Kabelquerschnitt: 2,5 mm).
2. Hebien Sie unter Zuhlifenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehausedeckels an (siehe Abbildung Klemmengehause).
3. Das Klemmengehäuse ist werkseitig für den Einphasenanschluss vorgesehen: Stellen Sie sicher, dass sich die Brücken zwischen den Klemmen 1 und 2 sowie die zwischen 4 und 5 in korrekter Stellung befinden (siehe Abbildung Einphasenanschluss).
4. Verlegen Sie die Drähte gemäß der nachstehenden Zeichnung und Tabelle und schreiben Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss	Klemmengehäuse

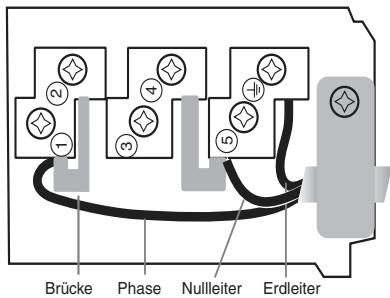

230/240V 1+N ~ 50 Hz	1 2 3 4 5 N	Einphasenanschluss
230V 2 ~ 50 Hz

Einphasenanschluss

1. Befestigen Sie das Versorgungskabel in der entsprechenden Kabelklemme und schreiben Sie den Deckel.

Andere Anschlussarten

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V 2 - N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 230V 2 + 2 - N ~ 50 Hz

dann vermfahren Sie wie folgt:

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines higheren Wertes, geeigneter Maße (Kabelquerschnitt: 1,5 m
2. Hebien Sie unter Zuhlifenahme eines Schraubenziehers die beiden den Zungen des Klemmengehausedeckels an (siehe Abbildung Klemmengehause).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anleitung an nachfolgende Tabelle und Zeichnungen:
4. Verlegen Sie die Drähte gemäß der nachstehenden Zeichnungen und Tabelle und schlieben Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.
5. Befestigen Sie das Versorgungskabel in der entsprechenden Kabelklemme und schreiben Sie den Deckel.

Netzspannung und -frequenz	Elektrischer Anschluss					Klemmengehäuse

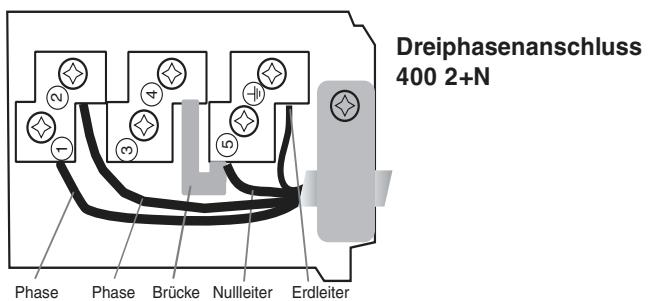

400V 2-N ~ 50 Hz	1 L1	2 L2	3	4 N	5	Dreiphasenanschluss 400 2+N
230V 3 ~ 50 Hz	1 L1	2 L2	3	4 L3	5	Dreiphasenanschluss 230

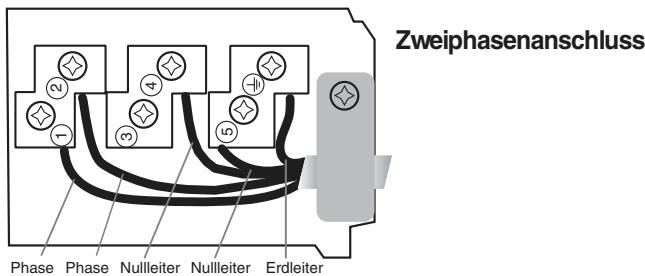

230V 2+2-N ~ 50 Hz	1 L1	2 L2	3	4 N1	5 N2	Zweiphasenanschluss

Anschluss des Versorgungskabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verländerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Gerät weniger zugänglich sein.

!DasNetzkabeldarf nichtgebogenodereingklemmt werden.
! Das Netzkabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden.
! Der Hersteller lehnt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.

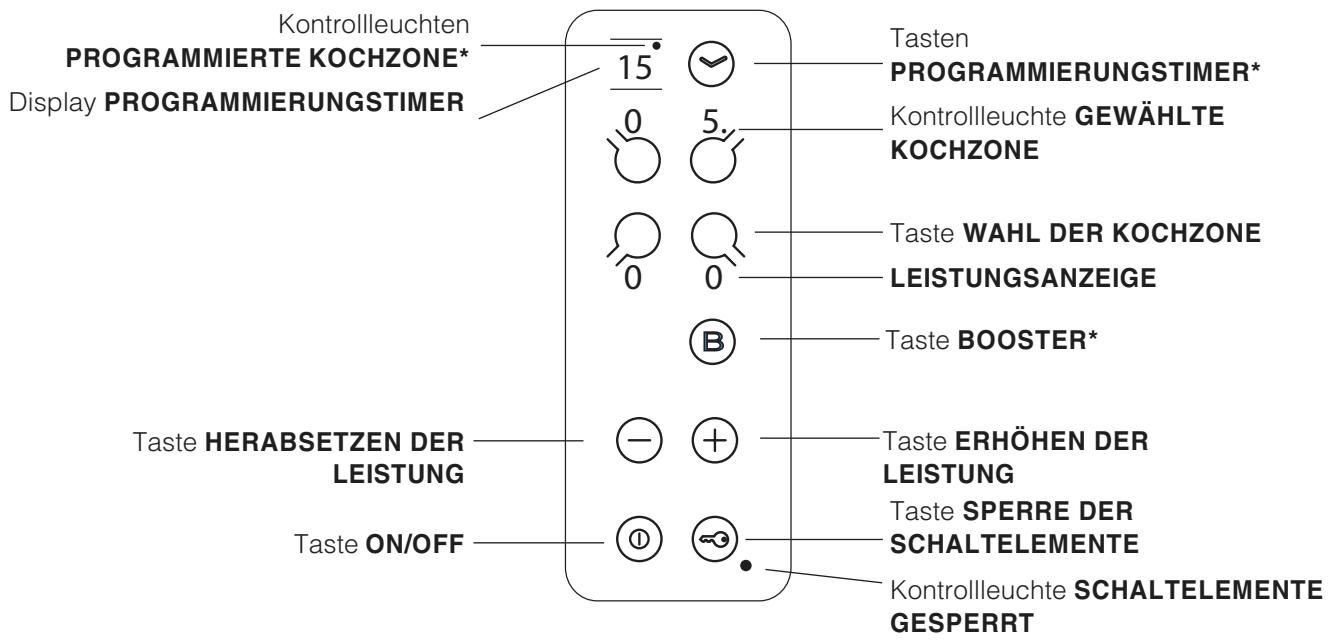

Bedienfeld

• Display PROGRAMMIERUNGSTIMER: Auf thisem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).
• Taten PROGRAMMIERUNGSTIMER: Mittels dieser Taten kann die für jeder Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuchten PROGRAMMIERTE KOCHZONE: These zeigen an, dass die entsprechende Kochzone programmiert wurde (siehe Inbetriebsetzung und Gebrauch).
• Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes.
• Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).

• Kontrollleuche SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gespert wurden (siehe Inbetriebsetzung und Gebrauch).

• Taste BOOSTER: Mittels dieser kann die Kochzonenleistung auf 3000 W erweitert werden (siehe Inbetriebsetzung und Gebrauch).

• Kontrollleuchte GEWÄHLTE KÖCHZONE: Diese zeigt an, dass die der Kontrollleuchte entsprechende Kochzone gewählt wurde und die gewünschten Einstellungen demnach vorgenommen werden können.
• Taste WAHL DER KÖCHZONE: Mittels dieser wird die gewünschte Kochzone gewählt.
• LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
• Taste EROHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).
• Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ohnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.
!Wird das Kochfeld an das Stromnetz angeschlossen, ertont nach einigen Sekunden ein kurzes, akustisches Signal. Nur daraufufhin kann das Kochfeld eingeschaltet werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste (für ca. 1 Sekunde gedrückt halten) eingeschaltet.

Einschalten der Kochzonen

Eine jeder Kochzone wird über einen Leistungsregler, bestehend aus zwei Tasten (- und +) aktiviert.

• Drücken Sie die Taste "+" um die Kochzone einzuschalten; stellen Sie daraufhin mittels der Tasten "-" und "+" die gewünschte Leistung ein.
• Um sofort auf maximale Leistung einzustellen, drücken Sie kurz auf die Taste " -".

Booster-Funktion*

Zur Beschleunigung der Aufheizheit der hinteren Kochzonen kann durch Drücken der Taste B die Boosterfungtion zugeschaltet werden. Auf dem Display erscheint die Anzeige "P". These Funktion erweitert die gewählte Kochzone auf 3000 W. Die Boosterfungtion schaltet sich automatisch nach 4 Minuten wieder aus. Sobald die Boosterfungtion zu einer der hinteren Kochzonen zugeschaltet wird, wird die Heizleistung der entsprechenden vorderen Kochzone, für die Zeit, für die die Boosterfungtion in Betrieb bleibt, auf eine maximale Leistung von 600 W herabgesetzt. (Beispiel: Werde die Boosterfungtion der hinteren linken Kochzone aktiviert, sinkt die Leistung der vorderen linken Kochzone.)

! Ovale Kochzonen*: Diese können nur dann leistungsverträkt werden, wenn das gesamte Oval aktiviert wird.
! Stellen Sie niemals zwei keine Töppebebeneinander auf die ovale Kochzone.

Ausschalten der Kochzonen

• Drücken Sie die Taste “-”: die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone.
• Oder drücken Sie gleichzeitig die Tasten “-” und “+”: Die Leistung sinkt sofort auf 0, die Kochzone wird ausgeschaltet.

Programmierung der Garzeit*

! Sümmtliche Kochzonen können für eine Garzeit von 1 – 99 Minuten programmiert werden.

1. Wahlen Sie die Kochzone über die entsprechende Wahltaste.
2. Stellen Sie die Gartemperatur ein.
3. Drücken Sie die Programmiertaste
4. Stellen Sie über die Tasten " - " und " + " die gewünschte Garzeit ein.
5. Bestätigten Sie die Einstellung durch Druck auf die Taste

Die Zeitrechnung (rückwärftiger Ablauf) des Timers setzen unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertont (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet. Wiederholen Sie obige Schritte für jeder Kochzone, die Sie programmieren möchten.

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes konnen die Schaltelemente gespeppt werden, um irrtumliche Einstellungenänderungen zu verhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die Taste dann werden die Schaltelemente gespeppt. Die über der Taste befindliche Kontrollleuchte leuchtet auf. Um etwaige weiteren Einstellungen vornehmen zu konnen (z.B. um den Garvorgang zu unterbrechen), müssen die Schaltelemente wieder entsprart werden: Drucken Sie hierzu für weniger Sekunden die Taste XXX; die Kontrollleuchte erlischt, die Schaltelemente werden freigegeben).

Ausschalten des Kochfeldes

Drücken Sie die Taste (D); das Kochfeld wird ausgeschaltet.

Sollten die Schaltelemente gespert worden sein, bleibendiese auch bei Wiedereinschalten des Gerates gespert. Um das Kochfeld wieder einschalten zu konnen, mussendie Schaltelemente vorher entspertt werden.

* Nur bei einigen Modellen.

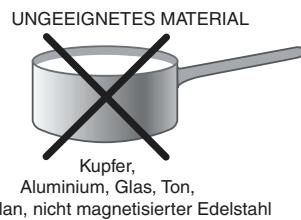

Praktische Ratschläge zum Einsatz des Gerätes

!Verwenden Sie Kochgeschirr dessen

Herstellungsmaterial (magnetisiertes Material) sich für das Induktionssystem eignet. Wir empfehlen Ohnen Töppe und Pfaffen aus: Gusseisen, emailiertem Stahl oder Spezialstahl für Induktionskochzonen. Im Zweifelsfall hilft ein Magnet bei der Prüfung der Verwendbarkeit eines Kochgeschirrs.

So qibt Ihnen Ihr Kochfeld sein Bestes:

• Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens, sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.

• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußert st hohe Hitzekonzentration der Gasbrenner könnte die Topfbödenicht verformen und demnach die korrekte Auflage beeinträchtigen.

Sicherheitsvorrichtungen

Topferkennung

Jede Kochzone ist mit einer Topferkennungs-Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topfbodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgroße. Das Blinken der Anzeigeleuche kann Folgendes signalieren:

• ungeeignetes Kochgeschirr
• ein zu geringer Topdfdurchmesser
• der Topf wurde abgenommen.

Restwärmeanzeigen

Die neben den entsprechenden Kochzonen befindlichen Restwärmeanzeigen bleiben auch nach Ausschalten noch so lange eingeschaltet, bis die Temperatur der entsprechenden Heizelemente unter 60^ sinkt, um Sie auf die Gefahr, sich verbrennen zu konnen, aufmerksam zu machen.

Überhitzung

Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch aus, auf dem Display erscheint die Anzeige “—”. Diese Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunden ist.

Sicherheitsautomatik

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Aufreten eines solchen Sicherheitsintervalls erscheint auf dem Display die Anzeige „0".

Beispiel: Die wichtere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die wichtere rechte Kochzone wird nach 3 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 10 Stunden.

Tonsignal

Einige Betriebsanomalien, verursacht durch:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
• Flüssigkeit, die über das Schaltfeld gegossen wurde,
• ein zu longer Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Behindet sich das Kochfeld in einem solchen Zustand, werden die Schaltelemente automatisch gespeit: Zum Entsperren der Schaltelemente drücken Sie die Taste [Schlüssel-Symbol], die Einstellungen werden beibehalten. Wir die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

Vorsichtsmaßregeln und Hinweise

DE

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelfert und sollenn aufmerksam gelesen werden.

CE Dieses Gerät entspricht den folgenden EG-Richtlinien: -73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen

• 89/336/EWG vom 03.05.89 (electromagnetische Verträglichkeit) und nachfolgenden Änderungen
• 93/68/CEE vom 22.07.93 und nachfolgenden Änderungen.
• 2002/96/EC

Allgemeine Sicherheit

! Stellen Sieitte sicher, dass das Beluftungsgitter des Geblase nsniemalsverstopf bzw.abgedeckt wird.Das Einbaukochfeld erfordert eine korrekte Beluftung zur Kuhlung der elektronischen Teile.
! Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüfung der elektronischen Teile erforderliche Raum Ware absolut unzureichend.

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fußen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
• Das Glaskeramikkochfeld ist stoßfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
• Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit bereits Kochfeldteilen gelangen.
• Bitte berücksichtigten Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heißt bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).

• Halten Sie sümmtliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonderss auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch bereits oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.

• Sollete die Kochfeldoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.

• Stellen Sie Stieltöpe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschlieben.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Legen Sieittekeine Metallgegenstände (Messer,Loffel, Deckel usw.)auf das Kochfeld;sie konntensehrheiwerden.
• Hinweis für Herzschrittmacherträger oder Träger anderer medizinischen Implantate:

Das Kochfeld entspricht allen geltenden Richtlinien in Sachen elektramagnetischer Verträglichkeit.

Dieses Erzeugnis erfüllt demnach sümmtliche gesetzlichen Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass keine Interferenzen mit anderen in Einsatz befindlichen elektrischen Geräten entstehen können, es sei dann, letztere entsprechen nicht den obigen Richtlinien.

Das Induktions-Kochfeld erzeugt elektronische Felder im Nahbereich.

Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld und dem Schrittmacher auszuschreiben, muss letzterer in Übereinstimmung mit den bestehenden Richtlinien hergestellt sein.

In dieser Hinsicht können wir nur für die Übereinstimmung unseres Erzeugnisses gerantieren. Für Informationen hinsichtlich der Konformität oder eventueller

Unverträglichkeiten bitten wir Sie, sich an den behandelnden Arzt oder an die Herstellfirma des Herzschrittmachers wenden zu wollen.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektround Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche des Kochfeldes hoffnungslos beschädigen * 們 den, ist zu vermeiden.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur tätiglichen Pflege genugts, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
• Bei entsprechenden starker Verschmutzung solle ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspälen und sorgfällig abzutrocknen.
• Starke Verschmutzungen setzen sich mit dem mitgelieferten Schaber entfernen. Sie sollenn sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - halten werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse setzen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.

! Der mitgelieferte Schaber ist äußert scharf: Seien Sieitte vorsichtig bei Gebrauch desselben.

• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, der ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfeihlt sich, diese Nachbehandlung bei lauwarmem oder abgekühten Gerät vorzunehmen.
• Achten Sie stets darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sich námlich bei der)nachsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längerere Zeit darauf stehenbleiben. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspullen und abzutrocknen. Wir versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:

1. Schrauben Sie die Schrauben, die zur Befestigung der seitlichen Zentrierungsfedern dienen, aus;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
   3.nehmen Sie das Kochfeld aus dem Mobelausschnitt heraus.

! Wir empfehlen dringlichst, Innenmechanismen nicht eigenschaftig zu reparieren.

Kontaktieren Sie bei Störungenitte den Kundendienst.

DE

Kochen mit Induktion ist die schnellste und zeitsparendste Art des Kochens. Im Gegensatz zu traditionellen Kochzonen wird bei Induktionsbeheziehung die Kochzone nicht erhützt: Die Hitze wird direkt im Innern des Topfes erzeugt, Voraussetzung damit ist ledigious ein Kochtopf mit Boden aus magnetisiertem Material.

KOCHFELDER	TI 8624 TI 8624 400	TI 7624 TI 7624 400
Kochzonen	Leistung	Leistung
Hinten rechts	IO 1200/2400 W – B 3000 W	ID 2400 W – B 3000 W
Vorne rechts	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Vorne links	ID 2400 W – B 3000 W	IO 1200/2400 W – B 3000 W
Hinten links	I 1200 W – 600 W se*	I 1200 W – 600 W se *
Maximalleistung (kW)	7200	7200

KOCHFELDER	TI 6523	TI 6514 TI 6514 400
Kochzonen	Leistung	Leistung
Hinten rechts	I 1200 W – 600 W se*	ID 1800 W – B 3000 W
Vorne rechts	IO 1200/2400 W – B 3000 W	I 1200 W – 600 W se*
Vorne links		I 1800 W
Hinten links	ID 1800 W – B 3000 W	I 1200 W
Maximalleistung (kW)	6600 W	6600 W

Legende:

I = Einfache Induktions-Kochzone
IO = Erweiterbare ovale Induktions-Kochzone
ID = Erweiterbare Induktions-Doppelkochzone
B = Booster: Die Leistung dieser Kochzone kann bis auf 3000 W erhöht werden
* = Die maximale Leistung wird auf 600 W begrenzt, solange die Boosterfungtion für die entsprechende hinterere Kochzone eingeschaltet bleibt (siehe Inbetriebnahme und Gebrauch).

Italiano, 1

English, 11

Français, 21

Nederlands, 31 Deutsch, 41

Deutsch, 41

Portugués, 51

Espanol, 61

TI 8624

TI 8624 400

TI 7624

TI 7624 400

TI 6514

TI 6514 400

TI 6523

Índice

Instalacao, 52-54

Posicionamento
