MANUAL DE UTILIZADOR FE9163 ROSIERES
Forno Instruções de uso, manutenção e instalação
Table of Contents
Funcionamento manual
Dados técnicos Página 63
Preparação do forno
Página 63
Painel de comandos Página 64
Descrição dos símbolos do painel Página 65
Uso do espeto
Página 66
Uso do grelhador Página 66
Programador electrónico Página 67-68
Limpeza do painel de vidro amovível Página 69
Desmontagem da porta do forno Página 69
Substituição da lâmpada Página 69
Limpeza e manutenção Página 70
Assistência técnica Página 70
Instruções para instalação em móvel Página 71
Caro Cliente.
Os nossos agradecimentos por ter escolhido um dos nossos produtos. Estamos certos que corresponderá às suas expectativas, garantindo-lhe sempre optimos resultados.
É importante seguir atentamente as instruções para um uso correto do aparelho.
O fabricante não é responsável pelos danos materiais e pessoais causados por uma instalação defeituosa ou incorreta.
O fabricante reserva-se o direito de introduzir alterações ao produto a qualquer momento sem préaviso.
Dados técnicos
Este produto cumpre com as normas para a eliminação de radio-interferências.
Tensão de alimentação
230V 50 Hz
Dimensões internas do forno
| Altura: | 360 mm | ||
| Largura: | 630 mm | Resistência superior: | 1.050 kW |
| Profondidade: | 395 mm | Resistência inferior: | 1.550 kW |
| Volume: | 90 litros | Resistência circular: | 2.500 kW |
Absorção das resistências (kW)
| Resistência do grelhador: | 2.500 kW |
| Motoventilador radial: | 0.025 kW |
| Motoredutor roda espeto: | 0.004 kW |
| Lâmpada do forno: | 0.025 kW |
| Motoventilador refrigerante: | 0.070 kW |
Instalação
A instalação só deve ser efectuada por pessoal qualificado. Desligar sempre o aparelho da ficha antes de efectuar qualquer intervenção. O fio de alimentação deve ter uma secção mínima de 1.5 mm. O forno deve estar ligado a um interruptor multipolar com abertura de contactos de pelo menos 3 mm.
Atenção: a tomada com fio de terra é obrigatória por lei.
Preparação do forno para uso
Limpar o interior do forno com um detergente não abrasivo e agua morna, lavar e secar (com pano húmido). Ligar o forno na temperatura máxima cerca de 20 minutos para eliminar óleo, gordura e resíduos de produtos usados no fabrico que possam causar cheiros desagradáveis durante o cozinhado. Antes de limpar, desligar sempre o aparelho.
Atenção!
Manter as crianças afastadas do aparelho durante o funcionamento do mesmo.


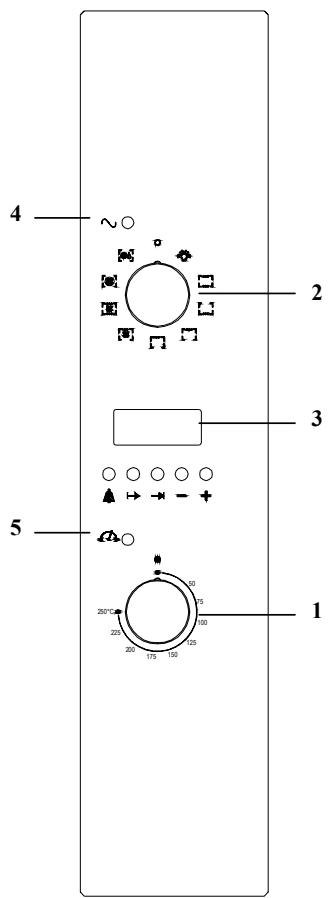

4 ~ 2 3 5 1 20° 25° 20° 175° 150° 100° 25° 20° 175° 150°1 - Manipulo do Termostato
2 - Manipulo do selector de funções
3 - Programador electrónico
4 - Visor luminoso de funcionamento
5 - Visor luminoso de temperatura

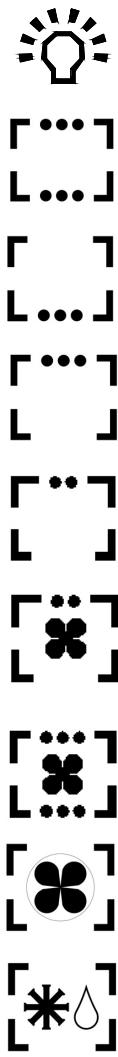

Descrição dos símbolos do Painel de comandos
- Resistência superior + inferior
- Resistência inferior
- Resistência superior
- Resistência do grelhador (com espeto se fornecido)
- Resistência do grelhador + ventoinha (com espeto se fornecido)
- Resistência superior + resistência Inferior + ventoinha
- Resistência circular ventilada
- Descongelação ventilada
Uso do forno
Para obter bons resultados, é aconselhável pré-aquecer o forno na temperatura máxima durante cerca de 10 minutos. Meter a comida em seguida e acertar o termostato para a temperatura desejada.
Quando o forno atingir a temperatura escolhida, o visor amarelo situado no painel de controlo apagase.

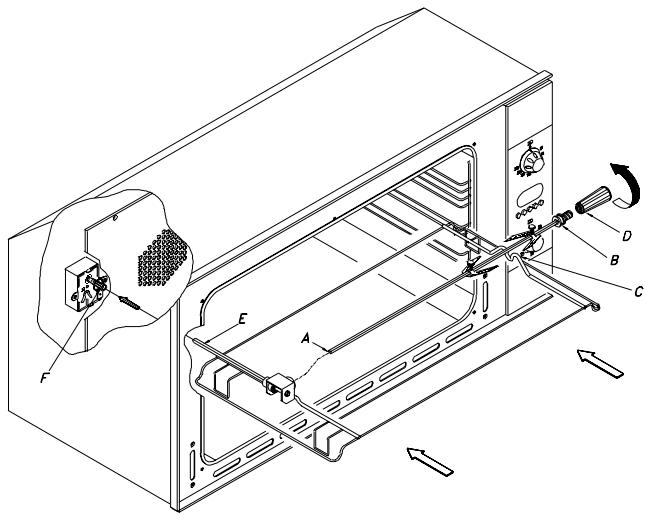

Uso do espeto
Inserir a ponta do espeto "A" no lugar correspondente e a ponta estriada "B" na concavidade da grelha "C".
Rodar o punho plástico "D" no sentido horário aos ponteiros do Relógio. Colocar em seguida a grelha nas guias do forno verificando que a haste "E" entre no orifício "F". Colocar sempre a grelha do espeto no meio do forno na segunda posição (a contar de baixo) em relação às guias laterais.
Como utilizar o grelhador
Colocar os alimentos a grelhar directamente na grelha ou enfiados no espeto.
Colocar o grelhador no cimo contrariamente à grelha do espeto que se deve colocar em segundo nível.
Colocar o tabuleiro em baixo para recolher a gordura e os pingos.
ATENÇÃO: ENQUANTO O GRELHADOR FUNCIONAR, MANTER AS CRIANÇAS AFASTADAS DO FORNO POIS AS PARTES QUENTES SÃO PASSIVEIS DE QUEIMAR.
Nota:
Não usar folha de alumínio para cobrir o tabuleiro ou envolver os alimentos a cozinhar porque o calor reflectido pode danificar os elementos do forno e a folha pode incendiar.
Cozedura ventilada
O ar distribuído pela ventoinha permite cozinhar diferentes tipos de comida ao mesmo tempo (peixe, carne, etc.) sem misturar cheiros e sabores. A ventoinha distribui uniformemente o calor fornecido pela resistência existente fora da parede do forno. A temperatura atinge de 50° a 250°C.
Depois de pressionar o botão de função, regular o tempo desejado pelas teclas + ou - . Para uma regulação mais rápida, carregar continuamente no botão escolhido. Carregando no botão de função e depois seleccionando, a função pré-seleccionada aparece no mostrador durante 5 segundos, durante os quais é possível efectuar a regulação (só com uma mão). Cinco segundos depois de ter sido efectuada a escolha, o mostrador assume de novo a hora ( do relógio ). O programa escolhido iniciase de imediato. Um sinal acústico acompanha a escolha do programa.
Acertando o relógio
Escolher a função relógio carregando ao mesmo tempo nas teclas Duração e Fim de tempo de cozinhado, acertar o relógio com as teclas + ou -. Todos os programas escolhidos são cancelados e o mostrador apaga-se.
Funcionamento manual
Carregar ao mesmo tempo as teclas e . O símbolo auto desaparece e o símbolo de uma panela acende. Todos os programas escolhidos se apagam.
Funcionamento semi-automático e duração do cozinhado
Carregar na tecla Duração de cozinhado, escolher o tempo com as teclas + ou -. Aparece o símbolo de uma panela.
Activa-se o visor de saída.
Se relógio = tempo de fim de cozinhado, o visor e o símbolo da panela apagam.
Ouve-se um sinal e o A pisca.
Funcionamento semi-automático e fim de tempo de cozinhado
Carregar no botão de fim de cozinhado e escolher o tempo desejado com as teclas + ou - .
Aparece o símbolo A e o símbolo da panela acende-se. O visor de saída activa-se.
Se relógio = fim de cozinhado, o visor e o símbolo da panela apagam.
O som acústico ouve-se e o símbolo A pisca.
Funcionamento completamente automático
Carregar no botão de duração e escolher o tempo pretendido com as teclas + ou - . O símbolo A aparece.
O mostrador acende-se bem como o símbolo da panela.
Seleccionar a função de fim de cozinhado aparece o tempo mínimo programável. Escolher o tempo desejado com as teclas + ou - .
O mostrador e o símbolo da panela apagam-se.
O símbolo da panela reaparece quando hora do relógio = tempo de funcionamento calculado.
Depois de escolher o programa automático o símbolo A pisca. O som acústico ouve-se, o símbolo da panela e o mostrador apagam-se.
Controlo dos minutos
Carregar no botão dos minutos e escolher o tempo desejado com as teclas + ou - . Enquanto o tempo programado corre, aparece o símbolo da campainha.
Quando o tempo escolhido passa, o som acústico ouve-se.
Som acústico
O som acústico permanece activo durante 7 minutos, após acabar o ciclo de tempo ou o programa de cozinhado escolhido.
Arranque do programa e controlo
O programa seleccionado começa desde que também seleccione o tempo desejado. Os restantes temporizadores podem ser controlados a qualquer momento seleccionando a função correspondente.
Erro na programação
A programação não é correcta se a hora do relógio se encontrar entre a do começo e a do fim do cozinhado. Este erro é mostrado pelo som acústico e pelo piscar do símbolo Auto. Pode corrigir-se programando de novo a hora do começo e fim do cozinhado.
Anulação de um programa
Um programa pode ser cancelado seleccionando a função manual.
Um programa seleccionado é automaticamente cancelado quando chega ao fim.

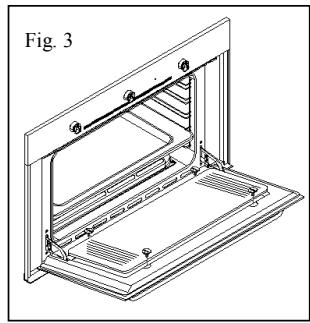

Porta de forno
Limpar a porta do forno sem utilizar produtos abrasivos.
O painel de vidro pode ser facilmente removido e limpo soltando os dois parafusos dos lados.
Desmontagem da porta do forno
A porta do forno pode ser desmontada para facilitar a limpeza do forno.

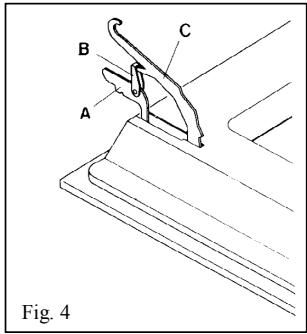

Dobradiça de alavanca móvel
Abrir a porta, a dobradiça “A” está no interior do forno puxe a alavanca “B” de forma a encaixar na alavanca “C”. Depois de encaixada levantar a porta e retirá-la para fora, segurando-a pelos lados, perto das dobradiças.
Para voltar a montar a porta, enfiar as dobradiças nas ranhuras próprias para esse fim não esquecer de desencaixar as respectivas alavancas e fechar a porta.


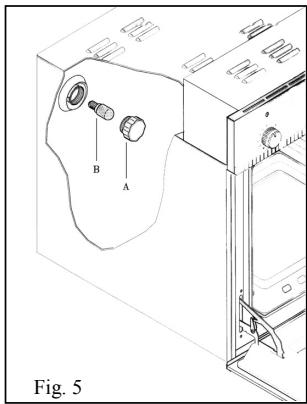

A B C Fig. 4Substituição da lâmpada
ATENÇÃO: desligar o fio de alimentação do forno da tomada.
Se tiver de substituir a 1âmpada B, retirar a tampa de protecção A rodando-a no sentido contrário ao dos ponteiros do relógio. Depois de substituir a lâmpada, repor a tampa protectora A (fig. 5).
Importante: Antes de proceder à limpeza do forno, desligar o aparelho da tomada ou cortar a corrente desligando o interruptor geral no quadro.
As partes em aço inox e esmalte permanecerão sempre novas se forem lavadas com água ou usando produtos próprios, e forem cuidadosamente secas.
Evitar o uso de produtos contendo cloro ou seus derivados diluídos, soda cáustica, detergentes abrasivos, ácido muriático, vinagre ou outros produtos capazes de riscar ou embaciar. As diferentes manchas que podem aparecer no fundo do forno, (molhos, açúcar, albumina e gordura) devem-se às carnes assadas que engorduram o forno durante a cozedura por a temperatura ser demasiada, ou derramaram por a assadeira ser pequena ou por ter sido mal calculado o aumento de volume durante a cozedura.
Estes inconvenientes podem ser eliminados utilizando recipientes com um bordo mais alto ou o tabuleiro fornecido com o forno. No que respeita à parte interior, é aconselhável retirar as manchas enquanto o forno ainda estiver morno. Quanto mais se esperar, maior será a dificuldade em retirar essas manchas.
Enquanto o forno estiver ainda morno, aconselha-se a colocar no fundo um pano fino com amoníaco (algumas gotas são suficientes). Fechar a porta, esperar cerca de 10 minutos e limpar bem.
Serviço pós-venda
No caso de mau funcionamento do forno, é aconselhável:
VERIFICAR QUE A FICHA ESTEJA BEM INSERIDA NA TOMADA
VERIFICAR A PROGRAMAÇÃO DO PROGRAMADOR ELECTRÓNICO
Se a causa do mau funcionamento não for identificada, desligar o aparelho, não mexer em nada e chamar os serviços técnicos, indicando o modelo do forno referido na placa de dados técnicos, situada em baixo, na frente do forno.
O aparelho tem garantia de um ano desde a data da compra. Durante este período, a intervenção dos SERVIÇOS TÉCNICOS é gratuita, com excepção de uma taxa fixa de chamada. O certificado de garantia deve ser devidamente preenchido e conservado e deverá ser mostrado ao técnico encarregado de efectuar a reparação.

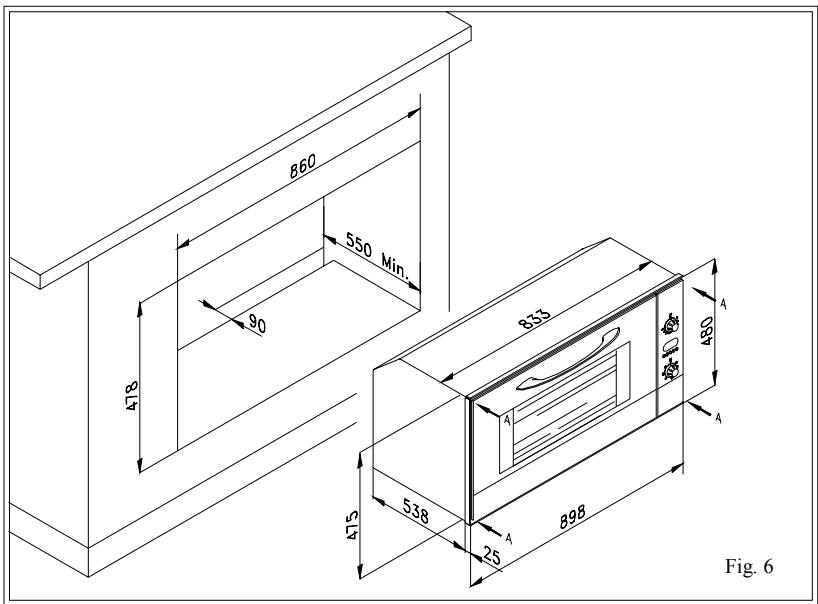

Instruções para instalação do forno num móvel (fig. 6)
O forno deve ser instalado sob a bancada de trabalho ou em coluna e deve ser fixado por 4 parafusos “A”. Para assegurar uma boa ventilação do forno é aconselhável colocar uma grelha de ventilação na parte superior do móvel.
Tenha cuidado ao efectuar a montagem do forno, não faça force nem tente pegar no forno pela pega do mesmo.
