MODE D'EMPLOI FE9163 ROSIERES

Four Mode d'emploi, entretien et installation

Données techniques Page 15
Préparation du four Page 16
Tableau des commandes Page 17
Description des symboles du tableau Page 18
Utilisation du tournebroche Page 19
Conseils pour l'utilisation du gril Page 19
Programmateur électronique Page 20-21
Nettoyage du verre interne amovible Page 22
Démontage de la porte du four Page 22
Changement de l'ampoule Page 22
Nettoyage et entretien du four Page 23
Service après-vente Page 23
Indications pour l'installation dans le meuble Page 24

Cher client,

nous vous remercions d'avoir choisi un de nos appareils. Nous sommes sûrs qu'il répondra à toutes vos exigences et vous donnera entière satisfaction.

Nous vous prions de suivre attentivement les indications pour utiliser correctement l'appareil.

Le constructeur décline tonte responsabilité pour les dommages aux choses et aux personnes causés par une installation défectueuse et impropre.

Le constructeur se réserve le droit d'apporter des modifications au produit à n'importe quel moment et sans préavis.

Données techniques

Cet appareil est conforme aux normes pour l'élimination des parasites.

Tension d'alimentation

230V - 50 Hz.

Dimensions internes du four

Hauteur:	360 mm
Largeur:	630 mm
Profondeur:	395 mm
Volume utile:	90 litres

Absorption des résistances (kW)

Résistance supérieure:	1.050 kW
Résistance inférieure:	1.550 kW
Résistance circulaire:	2.500 kW
Résistance gril:	2.500 kW
Motoventilateur radial:	0.025 kW
Motoréducteur tournebroche:	0.004 kW
Ampoule du four:	0.025 kW
Motoventilateur refroid:	0.070 kW

INSTALLATION

Déclaration de Conformité. Cet appareil, pour les parties qui sont destinées à entrer en contact avec des aliments, est conforme aux prescriptions de la dir. CEE 89/109 et au D.L. d'exécution N°108 du 25/01/92.

CE Appareil conforme aux directives Européennes 89/336/CEE, 73/23/CEE et aux modifications suivantes.

IMPORTANT

Cet appareil devra être destiné uniquement à l'utilisation pour laquelle il a été spécialement conçu, c'est-à-dire la cuisson d'aliments.

Tout autre usage (par exemple chauffage de locaux) est considéré comme impropre et donc dangereux.

Le Constructeur décline toute responsabilité pour les éventuels dommages dus à une utilisation inadéquate, incorrecte ou déraisonnable.

L'utilisation de n'importe quel appareil électrique implique le respect de certaines règles fon - damentales.

Plus précisément, pendant l'utilisation:

- ne pas tirer le cordon d'alimentation pour débrancher la fiche de l'appareil de la prise de courant

• ne pas toucher l'appareil avec les pieds mouillés ou humides
• ne pas utiliser l'appareil pieds nus
• ne pas laisser que des enfants ou d'autres personnes incapables utilisent l'appareil sans surveillance
• en général, on déconseille l'utilisation d'un adapteur, d'une prise multiple ou d'une rallonge
• en cas de panne, et/ou mauvais fonctionnement de l'appareil, l'éteindre et ne pas le manipuler.

Si le cordon d'alimentation est endommagé, le remplacer immédiatement selon les instructions suivantes:

- ouvrir le couvercle de la plaque de jonction, enlever le cordon d'alimentation et le remplacer par un nouveau cordon de la même longueur, isolé en caoutchouc (type H05RR-F) et adéquat à la capacité de l'appareil.

Cette opération devra être effectuée par un technicien qualifié.

Le fil de terre (jaune - vert), doit obligatoirement être 10 cm plus long par rapport aux conducteurs de la ligne. Pour d'éventuelles réparations, s'adresser uniquement à un centre d'assistance technique autorisé et demander l'utilisation de pièces d'origine. Le non respect des indications reportées ci-dessus peut compromettre la sécurité de l'appareil.

Préparation du four pour la première cuisson

Nettoyer l'intérieur du four avec un détergent non abrasif et de l'eau tiède, rincer et essuyer.

Allumer le four à la température maximum pendant environ 20 minutes pour éliminer l'huile, la graisse et les résidus de fabrication pouvant provoquer des odeurs désagréables durant la cuisson.

Toujours débrancher l'appareil pour le nettoyer.

Attention!

Éloigner les enfants durant le fonctionnement du four.

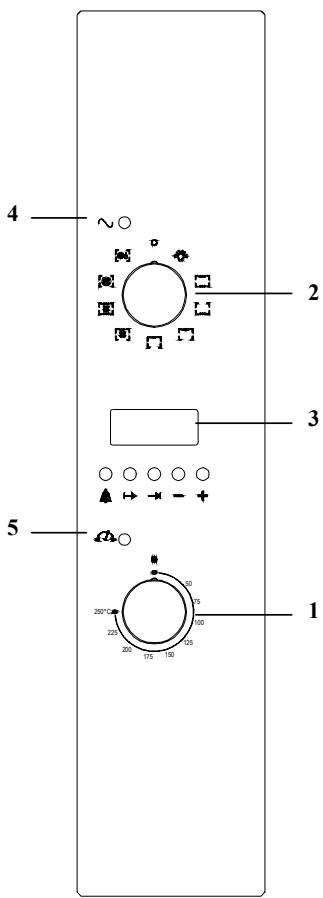

4 ~ 2 3 5 1 20°C 25°C 200 175 150 105 100 25° 20° 200 175 150

1 - Thermostat
2 - Commutateur
3 - Programmateur électronique
4 - Voyant tension
5 - Voyant température

Description des symboles qui se trouvent sur le tableau des commandes

- Lumière du four

- Résistance supérieure + inférieure

- Résistance inférieure

- Résistance supérieure

- Résistance gril

- Résistance gril + ventilateur

- Résistance supérieure + résistance inférieure + ventilateur

- Résistance circulaire à air pulsé

- Décongélation à air pulsé

Conseils pour l'utilisation du four

Pour avoir de bons résultats, il est conseillé de préchauffer le four à la température maximum pendant environ 10 minutes. Introduire ensuite les aliments et mettre le thermostat à la température voulue. Le voyant jaune situé sur le tableau s'éteint quand le four a atteint la température demandée.

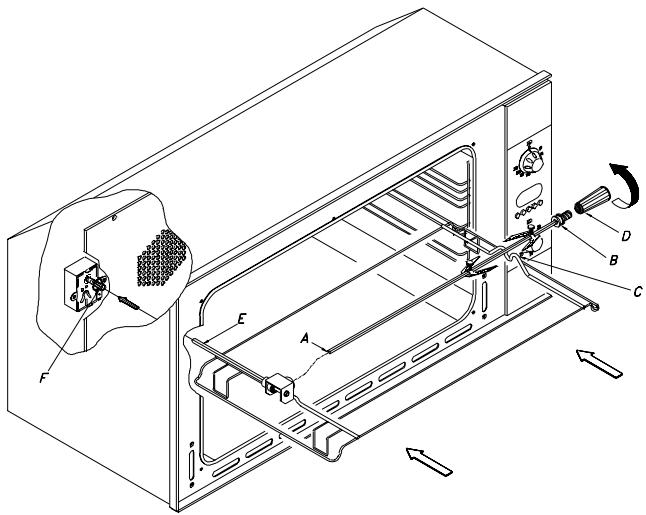

Comment utiliser le tournebroche Fig. 1

Placer la broche "A" dans le logement correspondant et la cannelure "B" dans le creux de la grille "C".

Dévisser le manche en plastique "D" dans le sens contraire aux aiguilles d'une montre.

Placer ensuite la grille dans les guides du four en veillant à ce que la tige "E" rentre dans le trou "F".

Toujours placer la grille du tournebroche en seconde position (en partant du bas) par rapport aux grilles latérales.

Comment utiliser le gril

Mettre les aliments à griller directement sur le gril ou après les avoir enfilés sur la broche.

Placer le gril tout en haut contrairement à la grille du tournebroche qu'il faut mettre au second niveau.

Positionner le lèchefrite tout en bas pour recevoir la graisse et le jus.

ATTENTION: ELOIGNER LES ENFANTS DU FOUR CAR LES PARTIES ACCESSIBLES BRULENT QUAND LE GRIL FONCTIONNE.

Note:

Ne pas utiliser du papier d'aluminium pour recouvrir le plat du gril ni pour entourer l'aliment à cuire. En effet, ce papier placé sous le gril pourrait prendre feu et la forte chaleur qui se développe abîme le gril.

Cuisson à air pulsé

L'air distribué par le ventilateur permet de cuire différentes recettes (poisson, viande, etc.) sans dégager aucune odeur.

Un ventilateur placé derrière la paroi du four distribue uniformément la chaleur provenant de l'élément chauffant. La température peut aller de 50 à 250°C.

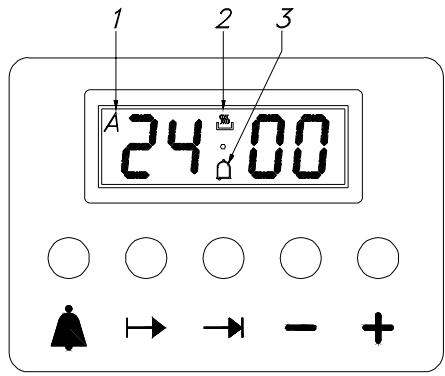

Programmateur électronique

Avertisseur sonore

Temps de cuisson avec fonctionnement automatique

Fin du temps de cuisson

Régression dans tous les programmes

Progression dans tous les programmes

Programme automatique

Durée et mode manuel

Contrôle des minutes

Appuyer sur une touche de fonction et saisir le temps voulu à l'aide des touches +/-. Le réglage est plus rapide si on continue à appuyer sur la touche voulue. Appuyer légèrement sur la touche de fonction et la relâcher pour faire apparaître la fonction choisie sur l'écran.

Celle-ci reste affichée pendant 5 secondes, durant lesquelles on peut effectuer le réglage (avec une seule main). Cinq secondes après avoir relâché la touche de fonction ou avoir terminé le réglage, l'écran affiche à nouveau l'heure (horloge). Le programme saisi se met en marche immédiatement. Un signal acoustique accompagne le choix du programme.

Réglage de l'heure (horloge)

Sélectionner la fonction horloge en appuyant en même temps sur les touches Durée et Fin du temps de cuisson, régler l'horloge avec les touches +/-. Tous les programmes saisis jusqu'ici s'effacent et le relais s'éteint.

Fonctionnement manuel

Appuyer en même temps sur les touches et (le symbole auto disparaît) et le symbole d'une casserole s'allume.

Tous les programmes saisis s'effacent.

Fonctionnement semi-automatique et durée de la cuisson

Appuyer sur la touche Durée de la cuisson et saisir la durée avec les touches +/-. Le symbole d'une casserole apparaît.

La sortie du relais s'active.

Si l'horloge correspond à l'heure de fin de cuisson, le relais et le symbole de la casserole s'éteignent.

Le signal acoustique se met à fonctionner et le symbole A clignote.

Fonctionnement semi-automatique et heure de fin de cuisson

Appuyer sur la touche de l'heure de fin de cuisson et saisir l'heure voulue avec les touches +/-. Le symbole A et celui de la casserole s'allument.

La sortie du relais s'active.

Si l'horloge correspond à l'heure de fin de cuisson, le relais et le symbole de la casserole s'éteignent.

Le signal acoustique se met à fonctionner et le symbole A clignote.

Fonctionnement entièrement automatique

Appuyer sur la touche de la durée et saisir le temps voulu avec les touches +/-. Le symbole A s'allume.

Le relais s'allume ainsi que le symbole de la casserole.

Sélectionner la fonction heure de fin de cuisson, l'heure minimum de réglage apparaît.

Saisir l'heure voulue à l'aide des touches +/-

Le relais et le symbole de la casserole s'éteignent.

Le symbole de la casserole s'allume à nouveau quand l'heure de l'horloge correspond au temps d'allumage calculé.

Après avoir saisi le programme automatique, le symbole A clignote. Le signal acoustique est activé, le symbole de la casserole et le relais s'éteignent.

Contrôle des minutes

Appuyer sur la touche Contrôle des minutes et saisir le temps voulu avec les touches +/-. Pendant que le temps saisi passe, le symbole sonnerie est allumé.

Quand le temps saisi est écoulé, le signal acoustique se met à fonctionner.

Signal acoustique

Le signal acoustique continue à fonctionner pendant 7 minutes à partir du moment où le cycle de contrôle des minutes ou le programme de cuisson est terminé.

Appuyer sur n'importe quelle touche de fonction pour faire arrêter ce signal.

Démarrage du programme et contrôle

Un programme saisi est exécuté à condition d'avoir saisi également le temps voulu. On peut contrôler les temporisateurs restants à n'importe quel moment en sélectionnant la fonction correspondante.

Erreur de réglage

Le réglage n'est pas correct si l'heure affichée par l'horloge se situe entre l'heure du début de cuisson et l'heure de fin de cuisson.

Un signal acoustique et le symbole Auto qui clignote indiquent qu'il y a erreur.

On peut corriger ce réglage en saisissant à nouveau l'heure du début ou l'heure de fin de cuisson.

Annulation d'un programme

On peut annuler un programme en sélectionnant le mode manuel.

Un programme terminé s'annule automatiquement.

Porte du four

Nettoyer la porte du four sans utiliser de produits abrasifs.

Dévisser les deux vis latérales pour enlever la vitre du four et la nettoyer (Fig. 3).

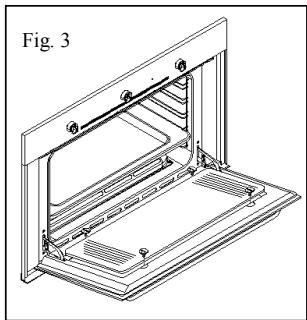

Démontage de la porte

Pour faciliter le nettoyage du four, il est possible de démonter la porte. Les fours sont munis de deux types de charnières, interchangeables entre elles.

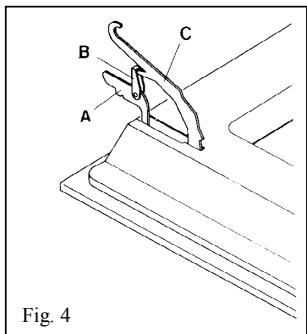

Charnières à cavaliers mobiles.

Les charnières A sont munies de deux cavaliers mobiles B qui s'il sont accrochés aux secteurs C des charnières, quand la porte est complètement ouverte, la bloque. Ceci fait, il faut soulever la porte vers le haut et l'extraire vers l'extérieur, pour effectuer ces opérations prendre la porte sur les côtés à proximité des charnières. Pour remonter la porte enfiler avant tout les charnières dans leur coulisses.

Enfin, avant de fermer la porte, ne pas oublier de retirer les deux petits cavaliers mobiles B qui ont servi pour accrocher les deux charnières.

A B C Fig. 4

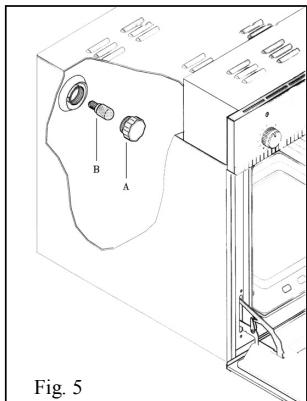

Changement de l'ampoule (Fig. 5)

ATTENTION: débrancher l'appareil avant d'effectuer cette opération.

Pour changer l'ampoule "B" du four, enlever le couvercle de protection "A" en le tournant dans le sens contraire aux aiguilles d'une montre. Placer l'ampoule neuve et remettre le couvercle de protection "A".

B A Fig. 5

Nettoyage et entretien du four

Important: Avant de procéder au nettoyage du four, débrancher l'appareil ou couper le courant de la ligne d'alimentation en actionnant l'interrupteur général.

Les parties en acier inoxydable et celles émaillées seront toujours comme neuves en les nettoyant avec de l'eau ou des produits spécifiques et en les essuyant soigneusement.

Éviter d'utiliser des produits contenant du chlore ou ses solutions diluées, de la soude caustique, des détergents abrasifs, de l'acide muriatique, du vinaigre ou d'autres produits pouvant rayer ou ternir.

Les différentes taches qui peuvent apparaître au fond du four (sauces, sucre, albumine et graisse) sont dues aux viandes rôties qui ont éclaboussé le four durant la cuisson parce que la température était trop élevée ou aux aliments qui ont débordé parce que le plat était trop petit ou parce qu'on a mal calculé l'augmentation de volume durant la cuisson.

On peut éliminer ces deux inconvénients en utilisant des récipients avec un bord haut ou le lèchefrite fourni avec le four. En ce qui concerne la partie inférieure, il est conseillé d'enlever les taches éventuelles quand le four est encore tiède. Plus on attend et plus on a du mal à enlever ces taches.

Quand le four est encore tiède, il est conseillé également de mettre un chiffon imprégné d'ammoniaque au fond (quelques gouttes suffisent). Refermer la porte du four, attendre environ 10 minutes et bien essuyer.

Service après-vente

En cas de mauvais fonctionnement du four, il est conseillé de:

CONTROLLER QUE L'APPAREIL SOIT BIEN BRANCHE

CONTROLER LA PROGRAMMATION DU PROGRAMMATEUR ELECTRONIQUE

Si on ne trouve pas la cause du mauvais fonctionnement: éteindre l'appareil, ne pas l'altérer et appeler le service après-vente en indiquant le modèle du four reporté sur la plaque des données techniques qui se trouve en bas sur le devant du four.

L'appareil est garanti pendant un an à compter de la date d'achat. Durant cette période, l'intervention du SERVICE APRES-VENTE est gratuite, à l'exclusion d'un droit fixe d'appel. Le bon de garantie doit être dûment rempli et conservé et devra être exhibé au technicien chargé d'effectuer la réparation.

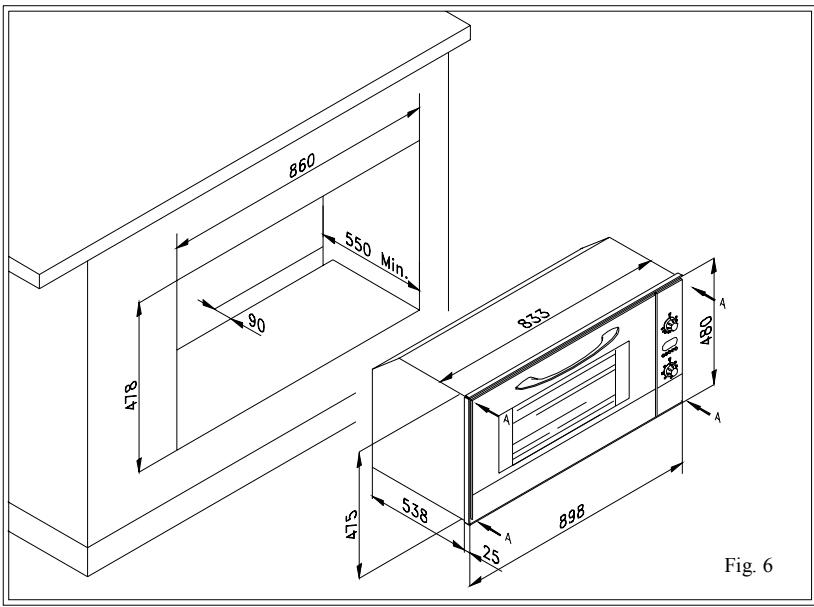

Indications pour l'installation du four dans le meuble (Fig. 6)

Le four peut être installé sous le plan de travail ou dans un meuble à colonne avec 4 vis. Suivre scrupuleusement les indications fournies sur le dessin de la Fig. 6.

860 550 Min. 90 478 833 480 A A 538 25 898 475 Fig. 6

IMPORTANT

Pour garantir le bon fonctionnement de l'appareil à encastrement, les caractéristiques du meuble doivent être adéquates.

Les panneaux du meuble qui se trouvent à côté du four, devront être en matériel résistant à la chaleur.

Surtout si le meuble est en bois plaqué, les colles utilisées devront être résistantes à une température de 120°C:

les matières plastiques ou les colles non résistantes à cette température sont la cause de déformation ou de décollage.

Conformément aux normes de sécurité, quand l'appareil est encastré, il ne doit plus y avoir aucun contact éventuels avec les parties électriques.

Toutes les parties qui assurent la protection doivent être fixées de telle sorte qu'elles ne peuvent pas être enlevées sans l'aide d'un ustensile.
