MANUAL DE UTILIZADOR TOGETHER CHICCO

COMPARTIMENTO PORTAOBJETOS

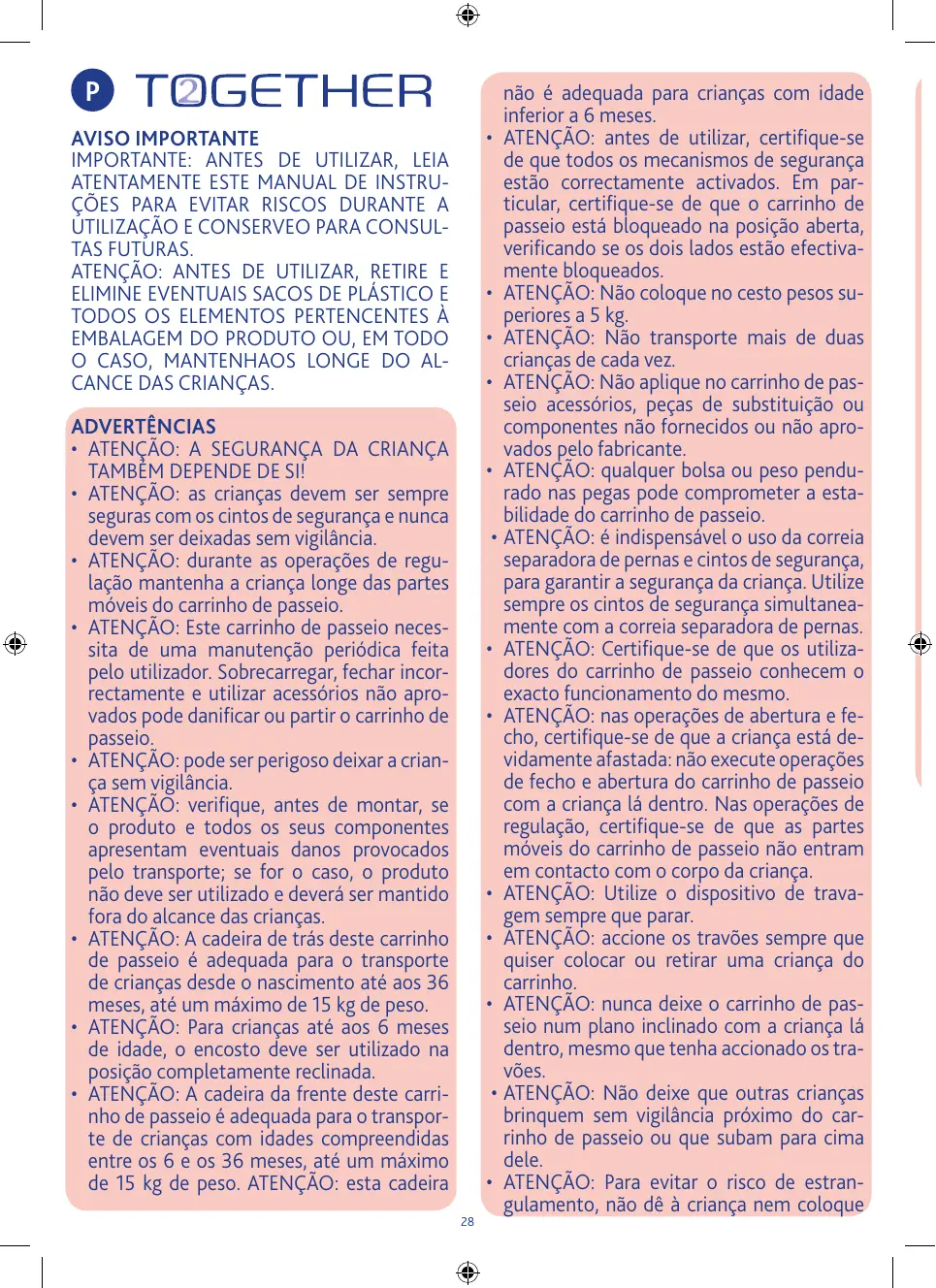

• ATENÇÃO: A SEGURANÇA DA CRIANÇA TAMBÊM DEPENDE DE SI!
• ATENÇÃO: as crianças devem ser sempre seguras com os cintos de segurança e nunca devem ser deixadas sem vigilância.
• ATENÇÃO: durante as operações de regulação mantenha a criança longe das partes móveis do carrinho de passeio.
• ATENÇÃO: Este carrinho de passeio necessita de uma manutenção periódica feita pelo utilizador. Sobrecarregar, fechar incorrectamente e utilizar acessórios não aprovados pode danificar ou partir o carrinho de passeio.
• ATENÇÃO: pode ser perigoso deixar a criança sem vigilância.
• ATENÇÃO: verifique, antes de montar, se o produto e todos os seus componentes apresentam eventuais danos provocados pelo transporte; se for o caso, o produto não deve ser utilizado e deverá ser mantido fora do alcance das crianças.
• ATENÇÃO: A cadeira de trás deste carrinho de passeio é adequada para o transporte de crianças desde o nascimento até aos 36 meses, até um máximo de 15 kg de peso.
• ATENÇÃO: Para crianças até aos 6 meses de idade, o encosto deve ser utilizado na posição completamente reclinada.
• ATENÇÃO: A cadeira da frente deste carrinho de passeio é adequada para o transporte de crianças com idades compreendidas entre os 6 e os 36 meses, até um máximo de 15 kg de peso. ATENÇÃO: esta cadeira

não é adequada para crianças com idade inferior a 6 meses.

• ATENÇÃO: antes de utilizar, certifique-se de que todos os mecanismos de segurança estão correctamente activados. Em particular, certifique-se de que o carrinho de passeio está bloqueado na posição aberta, verificando se os dois lados estão efectivamente bloqueados.
• ATENÇÃO: Não coloque no cesto pesos superiores a 5 kg.
• ATENÇÃO: Não transporte mais de duas crianças de cada vez.
• ATENÇÃO: Não aplique no carrinho de passeio acessórios, peças de substituição ou componentes não fornecidos ou não aprovados pelo fabricante.
• ATENÇÃO: qualquer bolsa ou peso pendurado nas pegas pode comprometer a estabilidade do carrinho de passeio.
• ATENÇÃO: é indispensável o uso da correia separadora de pernas e cintos de segurança, para garantir a segurança da criança. Utilize sempre os cintos de segurança simultaneamente com a correia separadora de pernas.
• ATENÇÃO: Certifique-se de que os utilizadores do carrinho de passeio conhecem o exacto funcionamento do mesmo.
• ATENÇÃO: nas operações de abertura e fecho, certifique-se de que a criança está devidamente afastada: não execute operações de fecho e abertura do carrinho de passeio com a criança lá dentro. Nas operações de regulação, certifique-se de que as partes móveis do carrinho de passeio não entram em contacto com o corpo da criança.
• ATENÇÃO: Utilize o dispositivo de trava-gem sempre que parar.
• ATENÇÃO: accione os travões sempre que quiser colocar ou retirar uma criança do carrinho.
• ATENÇÃO: nunca deixe o carrinho de passeio num plano inclinado com a criança lá dentro, mesmo que tenha accionado os travões.
• ATENÇÃO: Não deixe que outras crianças brinquem sem vigilância próximo do carrinho de passeio ou que subam para cima dele.
• ATENÇÃO: Para evitar o risco de estrangulamento, não dê à criança nem coloque

perto dela, objectos equipados com cordões ou fitas.

• ATENÇÃO: não utilize o carrinho de passeio em escadas ou escadas rolantes, pois pode perder subitamente o controlo do mesmo.
• ATENÇÃO: Tenha cuidado quando sobe ou desce um degrau ou um passeio.
• ATENÇÃO: Se deixar o carrinho de passeio ao sol durante muito tempo, espere que arrefeça antes de colocar lá a criança.
• ATENÇÃO: A exposição prolongada ao sol pode alterar as cores dos materiais e dos tecidos.
• ATENÇÃO: Não utilize o carrinho se alguma peça estiver partida, rasgada ou em falta.
• ATENÇÃO: quando não estiver a ser usado, o carrinho de passeio deve ser mantido fora do alcance das crianças.
• ATENÇÃO: o carrinho de passeio não deve ser utilizado enquanto corre ou anda de patins.
• ATENÇÃO: Evite o contacto do carrinho de passeio com água salgada, para prevenir a formação de ferrugem.
• ATENÇÃO: Não utilize o carrinho de passeio na praia.
• ATENÇÃO: este produto deve ser utilizado exclusivamente por um adulto.
• ATENÇÃO: Verificar que os dispositivos de fixação da alcofa ou do assento se encontram correctamente apertados antes da utilização.

CONSELHOS PARA A LIMPEZA E MANUTENÇÃO

Este produto necessita de manutenção periódica. As operações de limpeza e manutenção devem ser executadas apenas por um adulto.

LIMPEZA

O carrinho de passeio não dispõe de revestimento removível. Limpe as partes em tecido com uma esponja húmida e detergente neutro, consultando a etiqueta de composição do produto. Em seguida, são indicados os símbolos de lavagem e respectivos significados:

Lavar à mão em água fria

Não usar lixívia

Não secar na máquina

Não passar a ferro

Não limpar a seco

Limpe periodicamente as partes em plástico com um pano húmido.

Seque as partes em metal após um eventual contacto com água, para evitar a formação de ferrugem.

MANUTENÇÃO

Em caso de necessidade, lubrifique as partes móveis com óleo seco de silicone. Verifique periodicamente o estado de desgaste das rodas e mantenhaas limpas de pó e areia. Certifique-se de que todas as peças em plástico que deslizam sobre tubos em metal estão limpas de pó, sujidade e areia, para evitar atritos que possam comprometer o correcto funcionamento do carrinho. Mantenha o carrinho de passeio num local seco.

INSTRUÇÕES GERAIS

MONTAGEM E ABERTURA DO CARRINHO DE PASSEIO BLOCO PORTA-OBJECTOS

1. No bloco porta-objectos está integrado o mecanismo para a abertura/fecho do carrinho de passeio. As 2 linguetas na extremidade do bloco porta-objectos permitem fixá-lo à estrutura do carrinho de passeio: faça passar as 2 linguetas através dos canais existentes no interior da pega (fig. 1A) e empurre o bloco contra a pega até ouvir um estalido confirmando que está fixo (fig. 1B).

Certifique-se de que o cabo do sistema de fecho não interfere com as fixações do bloco porta-objectos no carrinho de passeio.

ABERTURA DO CARRINHO DE PASSEIO

ATENÇÃO: quando executa esta operação, tenha o cuidado de manter as crianças devidamente afastadas. Certifique-se de que, nesta fase, as partes móveis do carrinho não entram em contacto com o corpo da criança.

1. Depois de fixado o bloco porta-objectos à estrutura, para abrir o carrinho de passeio desloque para a esquerda o cursor situado no bloco (fig. 2A) e, simultaneamente, pressione o botão central e levante a pega (fig. 2B); em seguida, abra o carrinho de passeio empurrando para baixo, com a outra mão, a parte da frente da estrutura, até ouvir um estalido (fig 2C).

Verifique se o carrinho de passeio está completamente aberto antes de continuar.

1. A cadeira de trás do carrinho de passeio está equipada com um apoio dos pés. Uma vez aberto o carrinho, baixe o apoio dos pés (fig. 3).

2. Para regular a altura da pega do carrinho de passeio, pressione simultaneamente os 2 botões laterais (fig. 4) e regule a pega na altura desejada.

CESTO

1. O carrinho de passeio está equipado com um cesto porta-objectos. Para montar o cesto porta-objectos introduza o tubo em forma de U nas extremidades dos tubos existentes na parte de trás do carrinho de passeio, como ilustra a fig. 5A. O tubo em U está correctamente fixado quando os 2 pernos cinzentos existentes na parte inferior saírem dos orifícios por baixo dos tubos do carrinho de passeio e se ouvir o estalido indicando que está fixo.

Termine a montagem prendendo o tecido ao tubo com as respectivas molas de pressão (fig. 5B). Não utilize o cesto porta-objectos sem introduzir primeiro o suporte. Antes de fechar o carrinho de passeio, esvazie sempre o cesto.

1. Para facilitar o acesso, pode abrir a parte de trás do cesto no fecho de correr (fig. 6).

MONTAGEM DAS RODAS TRASEIRAS

1. Componentes necessários para a montagem das rodas traseiras: ver figura 7.
2. Retire as tampinhas das extremidades do eixo traseiro e introduza o eixo nos encaixes próprios da estrutura até ouvir um estalido indicando que o encaixe está concluído (fig. 8).
   ATENÇÃO: antes de utilizar certifique-se de que o eixo traseiro está fixado correctamente.
3. Para montar cada roda no eixo traseiro A) introduza por ordem (ver fig. 9A):

- a roda B)

- a anilha C)

- a mola D)

- a tampa E)

Preste atenção ao introduzir a mola de fixação como indicado na figura: o lado direito deve ser introduzido no orifício do eixo e a extremidade fechada da mola deve estar virada para fora (fig. 9B). Repita a operação de montagem do outro lado do eixo, pela mesma ordem.

MONTAGEM DAS RODAS DIANTEIRAS

1. Introduza o bloco de rodas dianteiras no carrinho de passeio como mostra a fig. 10, até ouvir um estalido indicando que o encaixe está concluído. Repita esta operação para o outro bloco de rodas.

ATENÇÃO: certifique-se de que as rodas estão correctamente fixadas.

BARRA DE PROTECÇÃO FRONTAL

1. Para montar a barra de protecção frontal basta introduzila nos dois orifícios existentes na extremidade dos apoios de braços dianteiros, como indicado na figura 11.
2. Para retirar a barra de protecção frontal, pressione os dois botões situados sob os apoios de braços e puxe a barra na direcção oposta ao carrinho de passeio (fig.12).

CAPOTA

O carrinho de passeio está equipado com duas capotas.

1. Para fixar a capota da frente, fixe o gancho alinhando-o com as guias existentes nos braços (fig. 13). Repita a operação para o outro gancho no lado oposto do carrinho de passeio.
2. Para fixar a capota de trás, fixe o gancho da capota alinhando-o com a porca redonda existente no tubo traseiro do carrinho de passeio (fig. 14). Repita a operação para o outro gancho no lado oposto do carrinho de passeio.
3. Abertura das capotas: abra a capota como mostra a figura 15A e bloqueie utilizando os dois esticadores (fig. 15B). Atenção: se quiser fechar a capota, desbloqueie sempre primeiro os esticadores laterais.

UTILIZAÇÃO DOS CINTOS DE SEGURANÇA

Cada cadeira está equipada com um sistema de retenção de cinco pontos de fixação, constituído por duas correias para os ombros, um cinto abdominal e uma correia separadora de pernas com fecho. ATENÇÃO: para o transporte de crianças desde o nascimento até aos 6 meses de idade, aproximadamente, é necessário utilizar as correias para os ombros, fazendo-as passar primeiro pelas presilhas de regulação.
16. Introduza os clipes de segurança nas presilhas têxteis específicas (fig. 16A) e verifique se as correias dos ombros estão à altura ideal para o seu filho. Se for necessário, regule-as em altura (fig. 16B). Se desejar, utilize as protecções de ombros,

passando-as pelas correias de ombros (fig. 16C).

1. Depois de ter instalado a criança, prenda os clipes de segurança aos 2 ganchos e introduza-os no fecho (fig. 17). Se necessário, regule a largura do cinto abdominal utilizando as fivelas.
2. Para maior segurança, o carrinho de passeio está equipado com anéis em forma de "D", para permitir prender um cinto de segurança adicional, em conformidade com a norma BS 6684. Os anéis estão inseridos no assento do carrinho de passeio, à direita e à esquerda, como mostra a figura 18.
3. Para abrir o cinto abdominal, pressione simultaneamente os dois ganchos laterais (fig. 19).

ATENÇÃO: para garantir a segurança do seu filho é indispensável utilizar sempre os cintos de segurança.

ATENÇÃO: para garantir a segurança da criança é indispensável utilizar simultaneamente a correia separadora de pernas e os cintos de segurança.

REGULAÇÃO DO ENCOSTO DA FRENTE

1. Para desbloquear o mecanismo de inclinação do encosto da frente: prima com o polegar o cursor A e, em seguida, empurre para a esquerda, puxando simultaneamente a pega B para cima (fig.20).
2. Empurre o encosto para trás (fig. 21). Para levantar o encosto basta elevá-lo até à posição desejada, sem pressionar a pega.
   O encosto da frente também se pode rebater para a frente, para permitir a utilização do carrinho de passeio com a cadeira auto (ver parágrafo “UTILIZAÇÃO DA CADEIRA AUTO”).

REGULAÇÃO DO ENCOSTO DE TRÁS

1. Para inclinar o encosto de trás, levante a pega de regulação situada na parte de trás do encosto e empurre para baixo (fig. 22). Para levantar o encosto basta elevá-lo até à posição desejada, sem pressionar a pega.

ATENÇÃO: com o peso da criança, estas operações podem tornar-se mais difíceis.

TRAVÕES TRASEIROS

As rodas traseiras estão equipadas com travões sincronizados que actuam ao mesmo tempo sobre ambos os pares das rodas traseiras, accionando apenas uma das patilhas.

1. Para travar o carrinho de passeio, ponha para baixo uma das duas patilhas situadas junto das rodas traseiras, como mostra a figura 23.
2. Para desbloquear o sistema de travagem, ponha para cima uma das duas patilhas situadas junto das rodas traseiras, como mostra a figura 24.

ATENÇÃO: accione os travões sempre que parar.

ATENÇÃO: nunca deixe o carrinho de passeio num plano inclinado com a criança lá dentro, mesmo que os travões estejam accionados.

ATENÇÃO: depois de ter pressionado a patilha, certifique-se de que os travões estão correctamente accionados em ambos os grupos de rodas traseiras.

As rodas dianteiras do carrinho de passeio são fixas ou direcionáveis.
25. Para utilizar as rodas da frente direcionáveis, levante a patilha situada entre as duas rodas. Use as rodas livres em superfícies lisas. Para bloquear as rodas coloque a patilha para baixo (fig. 25).

ATENÇÃO: as rodas direcionáveis garantem uma condução

mais fácil do carrinho de passeio mas em terrenos irregulares é aconselhável utilizar as rodas bloqueadas para garantir maior estabilidade (pisos de gravilha, terra batida, calçada irregular, etc.).

ATENÇÃO: as rodas devem estar sempre simultaneamente bloqueadas ou livres.

FECHO DO CARRINHO DE PASSEIO

ATENÇÃO: quando executa esta operação, tenha o cuidado de manter a criança e eventualmente outras crianças devidamente afastadas. Certifique-se de que nesta fase as partes móveis do carrinho de passeio não entram em contacto com o corpo da criança.

1. Para fechar o carrinho de passeio, bloqueie as rodas direcionáveis na posição fixa. Desloque para a esquerda o cursor situado no bloco (fig. 2A) e, simultaneamente, pressione o botão central e levante a pega (fig. 2B). Se tiver a versão em conformidade com a norma BS 7409:1996, puxe simultaneamente para cima o gatilho situado do lado esquerdo do carrinho de passeio (fig. 26A). Em seguida, feche o carrinho pressionando para baixo, com o pé, a parte central do cesto porta-objectos (fig. 26B).

2. O carrinho de passeio fechado e bloqueado mantém-se sozinho na vertical (fig. 27).

UTILIZAÇÃO DAS CADEIRAS AUTO

O carrinho de passeio está equipado com ganchos que permitem fixar duas cadeiras auto KEYFIT sem utilizar dispositivos adicionais de fixação.

ATENÇÃO: Para utilizar a cadeira auto, leia atentamente o respectivo manual de instruções.

ATENÇÃO: só as cadeiras CHICCO KEYFIT podem ser fixadas ao carrinho de passeio.

O uso impróprio deste carrinho de passeio com uma cadeira auto não compatível pode provocar graves danos à criança. Antes de utilizar o carrinho de passeio em combinação com a cadeira, verifique sempre se o sistema de fixação está correctamente bloqueado.

ATENÇÃO: a criança deve estar sempre segura com os cintos de segurança na cadeira auto.

FIXAÇÃO DA CADEIRA AUTO NO LUGAR DA FRENTE

1. Retire a barra de protecção frontal e incline para a frente, o encosto do lugar da frente do carrinho de passeio, seguindo as instruções do parágrafo 20 para desbloquear o mecanismo de inclinação do encosto e empurrando depois o encosto para a frente (fig.28).

2. Levante as patelas laterais abrindo o velcro para deixar livres os engates laterais (fig. 29).

3. Coloque a cadeira no assento, alinhada com os engates laterais. A fixação da cadeira aos dois engates é automática e ouvirá um estalido indicando que está encaixada (fig. 30). Tente levantar a cadeira auto para verificar se está bem presa.

ATENÇÃO. Uma vez removida a cadeira, prenda de novo as patelas antes de reutilizar o carrinho de passeio.

FIXAÇÃO DA CADEIRA AUTO NO LUGAR DE TRÁS

1. Depois de inclinar completamente o encosto de trás, de acordo com as instruções do parágrafo 22, coloque a cadeira no assento de trás, alinhada com os engates laterais (fig. 31A). A fixação da cadeira aos dois engates é automática e ouvirá um estalido indicando que está encaixada (fig. 31B). Tente levantar a cadeira auto para verificar se está bem presa.

COMO RETIRAR AS CADEIRAS AUTO

1. Para retirar a cadeira auto do carrinho de passeio, pressione a pega situada na parte de trás da cadeira e levanta-a do carrinho de passeio (fig. 32).

ACESSÓRIOS

ATENÇÃO: os acessórios descritos em seguida podem não estar presentes em algumas versões do produto. Leia atentamente as instruções relativas aos acessórios presentes na configuração que adquiriu.

CAPA IMPERMEÁVEL

ATENÇÃO: tenha particular cuidado com a utilização da capa impermeável.

1. Para fixar a capa impermeável, faça passar os enlaces em volta dos tubos do carrinho de passeio e fixe-os juntamente com os velcros de acordo com as posições indicadas na figura 33. No final da utilização, se estiver molhada deixe secar a capa ao ar livre.

ATENÇÃO: a capa impermeável não pode ser utilizada no carrinho de passeio sem a capota ou o guarda-sol, pois pode provocar a asfixia da criança.

ATENÇÃO: quando a capa impermeável está montada no carrinho de passeio, nunca o deixe exposto ao sol com a criança lá dentro, para evitar o risco de aquecimento excessivo.

Cobre-pernas

1. Para instalar o cobre-pernas, prenda as faixas em velcro de ambos os lados depois de ter feito passar o cobre-pernas por baixo da barra de protecção frontal, como indicado na figura 34.

Nota importante: as imagens e as instruções contidas neste manual referem-se a uma versão do carrinho de passeio; alguns componentes e algumas funcionalidades aqui descritos podem variar de acordo com a versão que adquiriu.
