PWS 650-115 - Esmerilhadeira BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho PWS 650-115 BOSCH em formato PDF.
| Tipo de produto | Esmerilhadeira angular |
| Marca | Bosch |
| Modelo | PWS 650-115 |
| Potência nominal absorvida | 701 W |
| Velocidade de rotação em vazio | 11 000 rpm |
| Diâmetro máx. do rebolo | 115 mm |
| Rosca do fuso | M14 |
| Comprimento máx. da rosca do fuso de retificação | 21 mm |
| Peso (de acordo com EPTA-Procedure 01:2014) | 1,7 kg |
| Classe de proteção | II (isolação dupla) |
| Proteção contra reinicialização acidental | Sim |
| Nível de pressão acústica (LpA) | 91 dB(A) |
| Nível de intensidade acústica (LWA) | 102 dB(A) |
| Incerteza sonora K | 3 dB |
| Vibração – Retificação de superfícies (ah) | 8,0 m/s² |
| Vibração – Lixamento (ah) | 5,5 m/s² |
| Incerteza de vibração K | 1,5 m/s² |
| Tampa de proteção para retificação | Incluso |
| Cabo adicional | Incluso (antivibração ou padrão) |
| Aplicações compatíveis | Retificação, corte, lixamento, escovação (metais e pedras, a seco) |
| Número de artigo | 3 603 CA2 0.. |
| Alimentação | 230 V ~, 50/60 Hz |
| Manutenção e limpeza | Limpe regularmente as aberturas de ventilação; use um aspirador de pó para poeiras metálicas |
| Peças sobressalentes e capacidade de reparo | Serviço pós-venda Bosch; pedido online em bosch-pt.fr |
Perguntas frequentes - PWS 650-115 BOSCH
Perguntas dos utilizadores sobre PWS 650-115 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Esmerilhadeira em formato PDF gratuitamente! Encontre o seu manual PWS 650-115 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PWS 650-115 da marca BOSCH.
MANUAL DE UTILIZADOR PWS 650-115 BOSCH
Português....Página 49
Italiano....Pagina 60
Plato lijador de goma
Indicações de segurança
Indicações gerais de advertência para ferramentas elétricas
Devem ser lidas todas as indicações de advertência e todas as instruções.
O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
- Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
▶ Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.
Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves.
50 | Português
Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas elétricas ▶ Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
- Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.
▶ Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inesperientes.
Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas elétricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para rebarbadoras
Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação
Esta ferramenta elétrica deve ser utilizada como lixadeira, como lixadeira com lixa de papel, escova de arame e para separar por retificação. Observar todas as indicações de aviso, instruções, apresentações e dados fornecidos com a ferramenta elétrica. O desrespeito das seguintes instruções pode levar a um choque elétrico, incêndio e/ou graves lesões.
- Esta ferramenta elétrica não é apropriada para polir. Aplicações, para as quais a ferramenta elétrica não é prevista, podem causar riscos e lesões.
- Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica, não garante uma aplicação segura.
O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.
O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas.
Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do veio de rectificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferramentas de trabalho, que não são fixas exactamente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo.
Português | 51
-
Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter-se, e as pessoas que se encontrem nas proximidades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de trabalho danificadas quebra durante este período de teste.
Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou uns óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.
Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na área de trabalho, deverá usar um equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho.
Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede deverá sempre segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.
▶ Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação.
Jamais depositar a ferramenta elétrica, antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica.
Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. -
Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
- Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais.
- Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.
Contragolpe e respetivas advertências
- contragolpe é uma repentina reação devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferramenta de trabalho.
Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contragolpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições os discos abrasivos também podem partir-se.
Um contragolpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir.
Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contragolpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controlo possível sobre as forças de um contragolpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contragolpe e as forças de reação através de medidas de precaução apropriadas.
Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contragolpe a ferramenta de trabalho poderá passar pela sua mão.
Evite que o seu corpo se encontre na área, na qual a ferramenta elétrica possa ser movimentada no caso de um contragolpe. O contragolpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio.
Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contragolpe. - Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta elétrica.
52 | Português
Instruções especiais de segurança específicas para lixar e separar por retificação
Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica, não podem ser suficientemente protegidos e portanto não são seguros.
Rebolos acotovelados devem ser montados de modo que a sua superfície retificadora não sobressala do nível da borda da cobertura de proteção. Um rebolo montado de forma incorreta, que sobressai do nível da borda da cobertura de proteção, não pode ser suficientemente protegido.
A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um máximo de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger a pessoa, que está a operar a máquina, contra estilhaços, contacto acidental com o rebolo, e contra faíscas que possam incendiar as roupas.
Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Disco de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos po-de quebrá-los.
Sempre utilizar flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma rutura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos.
- Não utilizar discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para os números de rotação mais altos de ferramentas elétricas menores e podem quebrar.

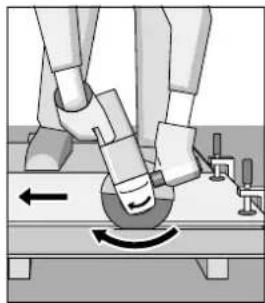

Outras advertências especiais de segurança para separar por retificação
Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efetuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contragolpe ou uma rutura do corpo abrasivo.
Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que no caso de um contragolpe a ferramenta elétrica, junto com o disco em rotação, seja atirada diretamente na direção da pessoa a operar o aparelho.
Se o disco de corte emperrar ou se o trabalho for Interrompido, deverá desligar a ferramenta elétrica e mantê-la parada, até o disco parar completamente.
Jamais tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ser provocado um contragolpe. Verificar e eliminar a causa do emperramento.
Não ligar novamente a ferramenta elétrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rotação, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contragolpe.
- Apoiar placas ou peças grandes, para reduzir um risco de contragolpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos.
Tenha o cuidado ao efetuar "Cortes de bolso" em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de corte pode causar um contragolpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.
Advertências especiais de segurança específicas para li-xar com lixa de papel
Não utilizar lixas de papel demasiado grandes, mas sempre seguir as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel, que sobressaem dos cantos do prato abrasivo, podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contragolpe.
Advertências especiais de segurança específicas para trabalhar com escovas de arame
Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma força de pressão demasiada. Pedaços de arame a voar, podem penetrar facilmente em roupas finas e/ou na pele.
Se for recomendável uma capa de proteção, deverá evitar que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrifugas.
Advertências de segurança adicionais
Usar óculos de proteção.
Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.
Português | 53
▶ Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada.
- Não tocar em rebolos e discos de corte antes de esfriaarem. Os discos se tornam bem quentes durante o trabalho.
- Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
Descrição do produto e da potência
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
A ferramenta elétrica é destinada para cortar, desbastar e escovar materiais metálicos e de pedras, sem a utilização de água.
Para cortar com rebolos ligados deve ser utilizada uma capa de proteção para cortes.
Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.
Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta elétrica para alisamentos com lixas.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Alavanca para desbloquear a capa de proteção
2 Tecla de bloqueio do veio
3 Interruptor de ligar-desligar
4 Punho adicional (superfície isolada)
5 Veio de retificação
6 Capa de proteção para lixar
7 Flange de admissão
8 Disco abrasivo*
9 Porca de aperto
10 Capa de proteção para cortar*
11 Disco de corte*
12 Proteção para as mãos*
13 Prato abrasivo de borracha*
14 Folha de lixar*
15 Porca redonda*
16 Escova tipo tacho*
17 Capa de aspiração para cortar com carril de guia*
18 Disco de corte diamantado*
19 Punho (superfície isolada)
20 Fusível (apenas 3 603 CA2 0..)
21 Seta do sentido de rotação na carcaça
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Informação sobre ruídos/vibrações
| Os valores de emissão de ru-ido determinados de acordo com EN 60745-2-3. | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | |
| O nível de ruído avaliado como A do aparelho é tipicamente | |||||||
| Nível de pressão acústica | dB(A) | 91 | 91 | 91 | 91 | 91 | 91 |
| Nível de potência acústica | dB(A) | 102 | 102 | 102 | 102 | 102 | 102 |
| Incerteza K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Usar proteção auricular! | |||||||
| Totais valores de vibrações a_h (soma dos vetores de três direções) e incerteza K ave-riguada conformeEN 60745-2-3: | |||||||
| Lixar superfícies (desbastar): | |||||||
| a_h | m/s^2 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Lixar com folha de lixa: | |||||||
| a_h | m/s^2 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
54 | Português
| Os valores de emissão de ru-ido determinados de acordo com EN 60745-2-3. | PWS ... 720-115 730-115 750-115 750-125 75-115 | |||||
| 3 603 ... CA2 4 .. CA2 4 .. CA2 4 .. CA2 4 .. | ||||||
| O nível de ruído avaliado como A do aparelho é tipica-mente | ||||||
| Nível de pressão acústica | dB(A) | 93 | 93 | 93 | 92 | 93 |
| Nível de potência acústica | dB(A) | 104 | 104 | 104 | 103 | 104 |
| Incerteza K | dB | 3 | 3 | 3 | 3 | 3 |
| Usar proteção auricular! | ||||||
| Totais valores de vibrações ah(soma dos vetores de três direções) e incerteza K ave-riguada conformeEN 60745-2-3: | ||||||
| Lixar superfícies (desbastar): | ||||||
| ah | m/s ^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s ^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Lixar com folha de lixa: | ||||||
| ah | m/s ^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s ^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Os valores de emissão de ru-ído determinados de acordo com EN 60745-2-3. | PWS ... 780-125 7500 7800 850-115 850-125 8000 | ||||||
| 3 603 ... | CA2 7.. | CA2 4.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | |
| O nível de ruído avaliado como A do aparelho é tipica-mente | |||||||
| Nível de pressão acústica | dB(A) | 92 | 93 | 92 | 93 | 92 | 92 |
| Nível de potência acústica | dB(A) | 103 | 104 | 103 | 104 | 103 | 103 |
| Incerteza K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Usar proteção auricular! | |||||||
| Totais valores de vibrações a_h (soma dos vetores de três direções) e incerteza K ave-riguada conformeEN 60745-2-3:Lixar superfícies (desbastar): | |||||||
| a_h | m/s^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Lixar com folha de lixa: | |||||||
| a_h | m/s^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Português | 55
Dados técnicos
| Rebarbadora | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| N.° do produto | 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. |
| Potência nominal consumida | W 701 701 701 701 701 701 | ||||||
| Número de rotações nominal rpm 11000 11000 11000 11000 11000 11000 | |||||||
| máx. diâmetro do disco abrasivo | mm 115 115 115 115 115 125 | ||||||
| Rosca do veio de retificação | M 14 M 14 M 14 M 14 M 14 M 14 | ||||||
| máx. comprimento da rosca do veio de retificação | mm 21 21 21 21 21 21 | ||||||
| Proteção contra rearranque involuntário | ● | ● | ● | ● | ● | ● | |
| Peso conforme EPTA-Procedure 01:2014– compunho adicional com amortecimento de vibrações | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| – compunho adicional padronizado | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| Classe de proteção | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.
| Rebarbadora | PWS ... | 720-115 | 730-115 | 750-115 | 750-125 | 75-115 | 7500 |
| N.° do produto | 3 603 ... | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4.. | CA2 4.. |
| Potência nominal consumida | W 720 730 750 750 750 750 | ||||||
| Número de rotações nominal | rpm 12000 12000 12000 12000 12000 | ||||||
| máx. diâmetro do disco abrasivo | mm 115 115 115 125 115 125 | ||||||
| Rosca do veio de retificação | M 14 | M 14 | M 14 | M 14 | M 14 | M 14 | |
| máx. comprimento da rosca do veio de retificação | mm 21 21 21 21 21 | ||||||
| Proteção contra rearranque involuntário | ● | ● | ● | ● | ● | ● | |
| Peso conforme EPTA-Procedure 01:2014– com punho adicional com amortecimento de vibrações | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| – com punho adicional padronizado | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Classe de proteção | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos paises.
56 | Português
| Rebarbadora | PWS ... | 780-125 | 7800 | 850-115 | 850-125 | 8000 |
| N.o do produto | 3 603 ... CA2 7.. CA2 7.. CA2 7.. CA2 7.. | |||||
| Potência nominal consumida W | 7 | 8 | 0 | 780 850 850 800 | ||
| Número de rotações nominal | rpm 12000 12000 12000 12000 12000 | |||||
| máx. diâmetro do disco abrasivo | mm 125 125 115 125 125 | |||||
| Rosca do veio de retificação M 14 M 14 M 14 M 14 M 14 | ||||||
| máx. comprimento da rosca do veio de retificação | mm | 21 | 21 | 21 | 21 | 21 |
| Proteção contra rearranque involuntário | ● | ● | ● | ● | ● | |
| Peso conforme EPTA-Procedure 01:2014– com punho adicional com amortecimento de vibrações– com punho adicional padronizado | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | |
| Classe de proteção | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.
Montagem
Montar os dispositivos de proteção
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda, os endereços encontram-se na secção "Serviço pós-venda e consultoria de aplicação".
Capa de proteção para lixar
Colocar a capa de proteção 6 sobre a fixação da ferramenta elétrica, até os ressaltos de codificação da capa de cobertura coincidirem com a fixação. Premir e segurar ao mesmo tempo a alavanca de desbloqueio 1.
Premir a capa de proteção 6 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate percetivelmente.
Adaptar a posição da capa de proteção 6 às exigências do proces-
so de trabalho. Para tal, deverá premir a alavanca de destra-
vamento 1 para cima e girar a capa de proteção 6 para a posição desejada.
▶ Sempre ajustar a capa de proteção 6, de modo que todos os 3 ressaltos vermelhos da alavanca de destrava- mento 1 engatem nos respetivos entalhes da capa de proteção 6.
Ajustar a capa de proteção 6 de modo a evitar que voem faúlhas na direção do operador.
Só deverá ser possível girar a capa de proteção 6, acionando também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.
Nota: Os ressaltos de codificação na capa de proteção 6 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.
Capa de proteção para cortar
Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 10.
Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.
A capa de proteção para cortar 10 é montada como a capa de proteção para lixar 6.
Capa de aspiração para cortar com carril de guia
A capa de aspiração para cortar com carril de guia 17 é montada como a capa de proteção para lixar 6.
Português | 57
Punho adicional
- Só utilizar a sua ferramenta elétrica com o punho adicional 4.
Atarraxar o punho adicional 4 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.
Proteção para as mãos
Ao trabalhar com o prato abrasivo de borracha 13 ou com a escova tipo tacho/escova plana/disco abrasivo em forma de leque deverá sempre montar a protecção para as mãos 12.
Fixar a proteção para as mãos 12 com o punho adicional 4.
Montar ferramentas abrasivas
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Não tocar em rebolos e discos de corte antes de esfriaarem. Os discos se tornam bem quentes durante o trabalho.
Limpar o veio de retificação 5 e todas as peças a serem montadas.
Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação.
Só acionar a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário é possível que a ferra- menta elétrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).
A sequência de montagem está apresentada na página de esquemas.
Para fixar o disco abrasivo/de corte deverá atarraxar a porca de aperto 9 e apertá-la com a chave de dois furos.
▶ Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.
Disco abrasivo em forma de leque
Para trabalhar com o disco abrasivo em forma de leques deverá sempre usar a proteção para as mãos 12.
Para trabalhar com o prato abrasivo de borracha 13 deverá sempre montar a proteção para as mãos 12.
A sequência de montagem está apresentada na página de esquemas.
Atarraxar a porca redonda 15 e apertá-la com a chave de dois furos.
Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana deverá sempre usar a proteção para as mãos 12.
A sequência de montagem está apresentada na página de esquemas.
Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.
Ferramentas abrasivas admissíveis
Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.
O número de rotação admissível [min^-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.
Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.
| max. [mm] D b d [min] | [mm] | -1[m/s] | |||
 b | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 | |
 | 115 | - | - | 11000 | 80 |
| 125 | - | - | 11000 | 80 | |
75 30 M 14 11000 45
Girar o cabeçote de engrenagens
Só em ferramentas elétricas com número de fabricação 3 603 CA2 0...:
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
O cabeçote de engrenagens pode ser girado em 180°. Desta forma o interruptor de ligar-desligar pode ser colocado numa posição de manuseio mais favorável para tarefas especiais, como por exemplo no caso de esquerdinos.
- Remover o parafuso do dispositivo de segurança 20 da alavanca de destravamento 1 (veja figura A).
- Desatarraxar totalmente os 4 parafusos (veja figura B). Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.
- Aparafusar novamente o dispositivo de segurança 20 da alavanca de destravamento 1 na cabeça da engrenagem (veja figura C).
58 | Português
Observe as instruções no capítulo "Montar os dispositivos de proteção". Só deverá ser possível girar a capa de proteção, acionando também a alavanca de destravamento 1.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.
- Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.
Funcionamento
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuam suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer reduções de potência ou comportamentos anormais ao ligar o aparelho.
Observe a adequação do gerador de corrente aplicado, especialmente quanto à tensão e à frequência da rede elétrica.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 3 para frente.
Para fixar o interruptor de ligar-desligar 3 deverá premir o lado da frente do interruptor de ligar-desligar 3, até este engatar.
Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 3, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 3 no lado de trás e soltá-lo novamente.
Para poupar energia só deverá ligar a ferramenta elétrica quando ela for utilizada.
▶ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentrados ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.
Proteção contra rearranque involuntário
A proteção contra rearranque involuntário evita que a ferra- menta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.
Para recolocar em funcionamento deverá colocar o interruptor de ligar-desligar 3 na posição desligada e ligar novamente a ferramenta elétrica.
Indicações de trabalho
Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática".
- Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso.
- Não carregue demasiadamente a ferramenta elétrica, de modo que chegue a parar.
▶ Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos em vazio, para que a ferramenta de trabalho possa arrefecer.
- Não tocar em rebolos e discos de corte antes de esfria- rem. Os discos se tornam bem quentes durante o trabalho.
- Não utilizar a ferramenta elétrica com um suporte para rebarbadoras.
Desbastar
- Jamais utilizar os discos de corte para desbastar.
Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos.
Disco abrasivo em forma de leque
Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.
Discos abrasivos em forma de leque tem uma vida útil bem mais longa, produzem um reduzido nível de ruido e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.
Cortar metal
Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 10.
Trabalhar com os discos abrasivos com avanço moderado, adequado para material a ser trabalho. Não exercer pressão sobre o disco de corte, nem emperre ou oscile.
Não travar discos de corte, que estejam a girar por inércia, exercendo pressão lateral.
Português | 59
A ferramenta elétrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário há perigo de que seja premida descontroladamente do corte.
Para o cortar perfis e tubos quadrados deverá começar pela menor secção transversal.
Cortar pedras
Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.
Usar uma máscara de proteção contra pó.
A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.
Para cortar pedras deverá utilizar de preferência um disco abrasivo diamantado.
Ao utilizar a capa de aspiração para cortar com carril de guia 17 é necessário que o aspirador seja homologado para aspirar pó fino. A Bosch oferece aspiradores apropriados.
Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalho.
Para cortar materiais especialmente duros, como p. ex. betão com alto teor de silex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido. Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer. Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.
Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.
É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho deverá consultar o técnico de estabilidade, o arquiteto ou o supervisor da obra responsáveis.
Manutenção e serviço
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Em condições de trabalho extremas deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.
Os acessórios devem ser armazenados e tratados com cuidado.
Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
60 | Italiano
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico!
Apenas países da União Europeia:
De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Ideal Eletronik Bobinaj
