| Produkttype | Vinkelsliper |
| Merke | Bosch |
| Modell | PWS 650-115 |
| Nominell opptatt effekt | 701 W |
| Turtall ubelastet | 11 000 o/min |
| Maks. slipeskive diameter | 115 mm |
| Spindelgjenger | M14 |
| Maks. lengde slipespindelgjenger | 21 mm |
| Vekt (iht. EPTA-Prosedyre 01:2014) | 1,7 kg |
| Beskyttelsesklasse | II (dobbelt isolasjon) |
| Beskyttelse mot utilsiktet start | Ja |
| Lydtrykknivå (LpA) | 91 dB(A) |
| Lydeffektnivå (LWA) | 102 dB(A) |
| Støyusikkerhet K | 3 dB |
| Vibrasjon – Overflatesliping (ah) | 8,0 m/s² |
| Vibrasjon – Pussing (ah) | 5,5 m/s² |
| Vibrasjonsusikkerhet K | 1,5 m/s² |
| Beskyttelsesdeksel for sliping | Inkludert |
| Ekstra håndtak | Inkludert (anti-vibrasjons eller standard) |
| Godkjente bruksområder | Sliping, kapping, pussing, børsting (metall og stein, tørr) |
| Artikkelnummer | 3 603 CA2 0.. |
| Strømforsyning | 230 V ~, 50/60 Hz |
| Vedlikehold og rengjøring | Rengjør ventilasjonsåpningene regelmessig; bruk støvsuger for metallstøv |
| Reservedeler og reparerbarhet | Bosch kundeservice; bestill online på bosch-pt.fr |
Ofte stilte spørsmål - PWS 650-115 BOSCH
Brukerspørsmål om PWS 650-115 BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Vinkelsliper i PDF-format gratis! Finn veiledningen din PWS 650-115 - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. PWS 650-115 av merket BOSCH.
BRUKSANVISNING PWS 650-115 BOSCH
Tilbageslag og tilsvarende advarsler
Beskyttelseskappe til slibning
Til fastholdelse af start-stop-kontakten 3 trykkes start-stop-kontakten 3 ned foran, til den falder i hak.
Vedligeholdelse og service
Vedligeholdelse og rengøring
Sikkerhetsinformasjon
Generelle advarsler for elektroverktøy
ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av ad-
varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
Sikkerhet på arbeidsplassen
- Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
Norsk | 101
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
▶ Hold barn og andre personer unna når elektroverktøy-et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
▶ Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
- Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy-et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
Service
- Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for vinkelsliper
Felles advarsler om sliping, sandpapirsliping, arbeid med stålbørster og kapping
▶ Dette elektroverktøyet skal brukes som sliper, sandpapirsliper, stålbørste og kuttesliper. Følg alle advarsler, anvisninger, bilder og data som du får levert sammen med elektroverktøyet. Hvis du ikke følger følgende anvisninger, kan det oppstå elektriske støt, ild og/eller store skader.
102 | Norsk
▶ Dette elektroverktøyet er ikke egnet til polering. Hvis elektroverktøyet brukes til formål det ikke er beregnet til, kan dette forårsake farer og skader.
Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk.
Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt.
- Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig.
Innsatsverktøy med gjengeinnsats må passe nøyaktig på slispindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen. Innsatsverktøy som ikke kan festes nøyaktig på elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen.
Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppolder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden.
▶ Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små silpeog materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevernmasker må filtere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen.
Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.
Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt.
Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet.
Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet.
La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet og innsatsverktøyet kan da bore seg inn i kroppen din.
Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare.
Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt.
Tilbakeslag og tilsvarende advarsler
- Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkerer. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv.. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringstedet.
Hvis f. eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slik kan slipeskiver også brekke. Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.
Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtaket – hvis dette finnes – for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak.
- Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag.
▶ Unngå at kroppen din befinner seg i området der elektroverktøyet vil bevege seg ved et tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet.
Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag.
▶ Bruk ikke kjedesagblad eller tannet sagblad. Slike inn-satsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet.
Norsk | 103
Spesielle advarsler om sliping og kapping
Bruk kun slipeskiver som er godkjent for dette elektroverktøyet og et vernenedeksel som er konstruert for denne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre.
Slipeskiver med forsenket senter/nav må monteres slik at slipeflaten ikke rager ut over planet til vernedekselets kant. En usakkyndig montert spiveskive som rager ut over vernedekselets kant, kan ikke skjermes tilstrekkelig.
▶ Vernedekselet må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås så stor sikkerhet som mulig med at den minste delen på slipeskiven peker åpent mot brukeren. Vernedekslelet beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med slipeskiven og gnister som kan antenne klær.
Slipeskiver må kun brukes til anbefalt type bruk. F. eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver er beregnet til materialfjernning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipeskivene brekker.
- Bruk alltid uskadede spennflenser i riktig størrelse og form for den slipeskiven du har valgt. Egnede flenser støtter slipeskiven og reduserer slik faren for at slipeskiven brekker. Flenser for kappeskiver kan være annerledes enn flenser for andre slipeskiver.
- Ikke bruk slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke beregnet til de høyere turtall på mindre elektroverktøy og kan brekke.
Ytterligere spesielle advarsler for kappesliping
▶ Unngå blokkering av kappeskiven eller for sterkt presstrykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på slipeskiven.
▶ Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din.
Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen.
Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag.
Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten.
▶ Vær spesielt forsiktig ved «inndykkingssnitt» i vegger eller andre uoversiktelige områder. Den inntrengende
kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.
Spesielle advarsler om sandpapirsliping
Ikke bruk overdimensjonerte spileskiver, følg produsentens informasjoner om slipepapirstørrelsen. Slipeskiver som peker ut over slipetallerkenen kan forårsake skader og føre til at spileskivene blokkerer eller revner eller til at det oppstår tilbakeslag.
Spesielle advarsler for arbeid med stålbørster
Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast stådelene med for sterkt presstrykk. Ståldeler som slynges bort kan lett trenge inn gjennom tynt tøy og/eller hud.
Hvis det anbefales å bruke et vernedeksel, må du for- hindre at vernedekselet og stålbørsten kan berøre hverandre. Tallerken- og koppbørster kan få større diam- ter med presstrykk og sentrifugalkrefter.
Ekstra advarsler
Bruk vernebriller.
Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.
Lås opp av-/på-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, f. eks. ved strømbrudd eller hvis støpselet trekkes ut.
Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.
- Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Formålsmessig bruk
Elektroverktøyet er beregnet til kapping, grovsliping og børsting av metall og stein uten bruk av vann.
Til kapping med bakelitt-bundede slipemidler må det brukes et spesielt vernedeksel til kappingen.
Ved kapping i stein må det sørges for en tilstrekkelig støvavsuging.
Med godkjente slipeverktøy kan elektroverktøyet brukes til sandpapirsliping.
104 | Norsk
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
1 Låsespak for vernedeksel
2 Spindel-låsetast
3 På-/av-bryter
4 Ekstrahändtak (isolert grepflate)
5 Slipespindel
6 Vernedeksel til sliping
7 Festeflens
8 Slipeskive*
9 Spennmutter
10 Vernedeksel til kapping*
11 Kappeskive*
12 Händbeskyttelse*
13 Gummislipetallerken*
14 Slipeskive*
15 Rundmutter*
16 Koppbørste*
17 Avsugdeksel til kapping med føringssleide *
18 Diamant-kappeskive*
19 Händtak (isolert grepflate)
20 Sikring (kun 3 603 CA2 0..)
21 Dreieretningspil på huset
Støy-/vibrasjonsinformasjon
| Støyutslippsverdier målt i henhold til EN 60745-2-3. | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | |
| Det typiske A-bedømte støy-nivået for maskinen er | |||||||
| Lydtrykknivå | dB(A) | 91 | 91 | 91 | 91 | 91 | 91 |
| Lydeffektnivå | dB(A) | 102 | 102 | 102 | 102 | 102 | 102 |
| Usikkerhet K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Bruk hørselvern! | |||||||
| Totale svingningsverdier a_h (vektorsum fra tre retninger)og usikkerhet K beregnet jf.EN 60745-2-3: | |||||||
| Overflatesliping(skrubbing): | |||||||
| a_h | m/s^2 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Sliping med slipeblad: | |||||||
| a_h | m/s^2 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Støyutslippsverdier målt i henhold til EN 60745-2-3. | PWS ... 720-115 730-115 750-115 750-125 75-115 | |||||
| 3 603 ... CA2 4 .. CA2 4 .. CA2 4 .. CA2 4 .. | ||||||
| Det typiske A-bedømte støy-nivået for maskinen er | ||||||
| Lydtrykknivå | dB(A) | 93 | 93 | 93 | 92 | 93 |
| Lydeffektnivå | dB(A) | 104 | 104 | 104 | 103 | 104 |
| Usikkerhet K | dB | 3 | 3 | 3 | 3 | 3 |
| Bruk hørselvern! | ||||||
| Totale svingningsverdier ah(vektorsum fra tre retninger)og usikkerhet K beregnet jf.EN 60745-2-3: | ||||||
| Overflatesliping(skrubbing): | ||||||
| ah | m/s^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Sliping med slipeblad: | ||||||
| ah | m/s^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
1 609 92A 1ZT | (17.5.16) Bosch Power Tools
Norsk | 105
| Støyutslippsverdier målt i henhold til EN 60745-2-3. | PWS ... 780-125 7500 7800 850-115 850-125 8000 | ||||||
| 3 603 ... | CA2 7.. | CA2 4.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | |
| Det typiske A-bedømte støy-nivået for maskinen er | |||||||
| Lydtrykknivå | dB(A) | 92 | 93 | 92 | 93 | 92 | 92 |
| Lydeffektnivå | dB(A) | 103 | 104 | 103 | 104 | 103 | 103 |
| Usikkerhet K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Bruk hørselvern! | |||||||
| Totale svingningsverdier ah(vektorsum fratre retninger)og usikkerhet K beregnet jf.EN 60745-2-3: | |||||||
| Overflatesliping(skrubbing): | |||||||
| ah | m/s^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Sliping med slipeblad: | |||||||
| ah | m/s^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Tekniske data
| Vinkelsliper | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| Produktnummer | 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. |
| Opptatt effekt | W 701 701 701 701 701 | ||||||
| Nominelt turtall | min^-1 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 |
| Max. slopeskivediameter | mm 115 115 115 115 115 125 | ||||||
| Slipespindelgjenger | M 14 | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Max. gjengelengde påslipespindelen | mm | 21 | 21 | 21 | 21 | 21 | 21 |
| Beskyttelse mot ny inn-kopling | ● | ● | ● | ● | ● | ● | |
| Vekt tilsvarende EPTA-Procedure 01:2014– med vibrasjonsdem-pende ekstrahåndtak | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| – med standard ekstra-håndtak | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| Beskyttelsesklasse | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.
106 | Norsk
| Vinkelsliper | PWS ... | 720-115 | 730-115 | 750-115 | 750-125 | 75-115 | 7500 |
| Produktnummer | 3 603 ... | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. |
| Opptatt effekt | W 720 730 750 750 750 750 | ||||||
| Nominelt turtall | min^-1 | 12000 | 12000 | 12000 | 12000 | 12000 | |
| Max. slopeskivediameter | mm 115 | 115 | 115 | 125 | 115 | 125 | |
| Slipespindelgjenger | M 14 M 14 M 14 M 14 M 14 M 14 | ||||||
| Max. gjengelengde påslipespindelen | mm | 21 | 21 | 21 | 21 | 21 | 21 |
| Beskyttelse mot ny inn-kopling | ● | ● | ● | ● | ● | ● | |
| Vekt tilsvarende EPTA-Procedure 01:2014– med vibrasjonsdem-pende ekstrahåndtak | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| – med standard ekstra-håndtak | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Beskyttelsesklasse | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.
| Vinkelsliper | PWS ... | 780-125 | 7800 | 850-115 | 850-125 | 8000 |
| Produktnummer | 3 603 ... | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. |
| Opptatt effekt | W | 780 | 780 | 850 | 850 | 800 |
| Nominelt turtall | min^-1 | 12000 | 12000 | 12000 | 12000 | 12000 |
| Max. slideskivediameter | mm | 125 | 125 | 115 | 125 | 125 |
| Slipespindelgjenger | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Max. gjengelengde påslipespindelen | mm | 21 | 21 | 21 | 21 | 21 |
| Beskyttelse mot ny inn-kopling | ● | ● | ● | ● | ● | |
| Vekt tilsvarende EPTA-Procedure 01:2014– med vibrasjonsdem-pende ekstrahåndtak– med standard ekstra-håndtak | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | |
| Beskyttelsesklasse | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
| Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe. | ||||||
Montering
Montering av beskyttelsesinnretninger
Før alle arbeider på elektroverktøyet utføres må stopselet trekkes ut av stikkontakten.
Merk: Etter brudd på slipeskiven i løpet av driften eller skader på festeinnretningene på vernedekselet/på elektroverktøyet må elektroverktøyet straks sendes inn til kundeservice, adresser se avsnittet «Kundeservice og rådgivning ved bruk».
Norsk | 107
Vernedeksel til sliping
Trykk vernedekselet 6 inn på spindelhalsen til kanten på verne- dekselet ligger mot flensen til elektroverktøyet og drei verne- dekselet til det hørbart går i lås. Tilpass vernedekselets 6 stilling til arbeidssituasjons krav. Trykk da låsespaken 1 oppover og drei vernedekselet 6 til ønsket posi- sjon.
Innstill vernedekselet 6 alltid slik at alle 3 knastene på läsespaken 1 griper inn i de passende utsparingene på vernedekselet 6.
▶ Innstill vernedekselet 6 slik at gnistene ikke fyker mot brukeren.
▶ Vernedekselet 6 må kun kunne dreies när låsespaken 1 trykkes! Ellers må elektroverktøyet ikke brukes videre og må leveres inn til kundeservice.
Merk: Kodeknastene på vernedekslet 6 sørger for at det kun kan monteres et passende vernedeksel på elektroverktøyet.
Vernedeksel til kapping
▶ Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 10.
▶ Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging.
Vernedekselet til kapping 10 monteres på samme måte som vernedekselet til sliping 6.
Skru ekstrahåndtaket 4 inn på høyre eller venstre side av girhodet avhengig av typen bruk.
Händbeskyttelse
Montering av slipeverktøy
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
- Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.
Rengjør slipespindelen 5 og alle delene som skal monteres.
Til festing og løsning av slipeverktøy må spindellåsetasten 2 låses rundt slipespindelen.
Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter må passe til festeflensen. Ikke bruk adaptere eller reduksjonsstykker.
Ved bruk av diamant-kappeskiver må du passe på at dreieretningspilen på diamant-kappeskiven og elektroverktøyets dreieretning (se dreieretningspilen på girhodet) stemmer overens.
Rekkefølgen til monteringen er angitt på bildesiden.
Til festing av slipe-/kappeskiven skrur du på spennmutteren 9 og spenner denne med hakenøkkelen.
- Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler.
Lamellslipeskive
Monter alltid håndbeskyttelsen 12 til arbeid med lamellslipeskiven.
Gummi-slipetallerken
Rekkefølgen til monteringen er angitt på bildesiden.
Skru rundmutteren 15 på og spenn denne med hakenøkke- len.
Koppbørste/skivebørste
Monter alltid håndbeskyttelsen 12 til arbeid med koppbørsten eller skivebørsten.
Rekkefølgen til monteringen er angitt på bildesiden.
Koppbørsten/skivebørsten må kunne skrus så langt inn på sli- spindelen at slispindelflensen ligger godt mot enden på slispindelgjengen. Spenn koppbørsten/skivebørsten fast med en fastnøkkel.
Godkjente slipeverktøy
Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen.
Det godkjente turtallet [min ^-1 ] hhv. periferihastigheten [m/s] til anvendt slipeverktøy må minst tilsvare informasjonene i nedenstående tabell.
Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet.
108 | Norsk
| max. [mm] D b d [min] |  | ||||
| 115 | 6 | 22,2 | 11000 | 80 | |
| 125 | 6 | 22,2 | 11000 | 80 | |
| D | 115 | - | - | 11000 | 80 |
| 125 | - | - | 11000 | 80 | |
| b | 75 30 M 14 11000 45 | ||||
Inndreining av girhodet
Kun ved elektroverktøy med saksnummeret 3 603 CA2 0...:
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Du kan dreie girhodet med 180°. På-/av-bryteren kan for spesielle arbeider derved fås i en gunstigere håndteringsposisjon, f. eks. for venstrehendte.
- Fjern skruen på sikringen 20 på løsnespaken 1 (se bilde A).
- Skru de 4 skruene helt ut (se bilde B). Sving girhodet forsiktig uten å ta det av fra huset i den nye posisjonen. Trekk de 4 skruene fast igjen.
- Skru sikringen 20 på løsnespaken 1 fast igjen på girhodet (se bilde C).
Vær oppmerksom på anvisningene i kapittelet «Montering av beskyttelsesinnretninger». Vernedekselet må kun la seg dreie når løsnespaken 1 betjenes.
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.
- Bruk helst et støvavsug som er egnet for dette materialet.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.
Bruk
Igangsetting
Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.
Ved bruk av elektroverktøyet på mobile strømgeneratorer, som ikke har tilstrekkelige effektreserver hhv. egnet spenningsregulering (med startstrømforsterkning), kan det oppstå effekttap eller utypiske reaksjoner ved innkobling. Sjekk om strømgeneratoren er egnet, spesielt när det gjelder strømspenning og -frekvens.
Inn-/utkobling
Til igangsetting av elektroverktøyet må du skyve på-/av-bryteren 3 fremover.
Til låsing av på-/av-bryteren 3 skyver du på-/av-bryteren 3 ned foran til den går i lås.
Til utkobling av elektroverktøyet slipper du på-/av-bryteren 3 hhv. – hvis den er låst – trykker du på-/av-bryteren 3 ett øy- eblikk og slipper den deretter.
Slå elektroverktøyet kun på när du bruker det for å spare energi.
- Kontroller slipeverktøyene før bruk. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på minst 1 minutt uten belastning. Ikke bruk skadede, urunde eller vibrerende slipeverktøy. Skadede slipeverktøy kan brekke og forårsake skader.
Beskyttelse mot ny innkopling
Beskyttelsen mot ny innkobling forhindrer en ukontrollert starting av elektroverktøyet etter at strømmen var borte. Til ny igangsetting setter du på-/av-bryteren 3 i utkoplet posisjon og slår elektroverktøyet på igjen.
Arbeidshenvisninger
Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk».
▶ Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt.
Ikke belast elektroverktøyer så sterkt at det stanser.
La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle det.
Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.
Ikke bruk elektroverktøyet med et kappestativ.
Grovsliping
▶ Bruk aldri kappeskiver til grovsliping.
Med en vinkel på 30° til 40° oppnår du det beste arbeidsresultatet ved grovsliping. Beveg elektroverktøyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstår ikke riller.
Norsk | 109
Lamellslipeskive
Med lamellskiven (tilbehør) kan du også bearbeide buede overflater og profiler.
Lamellslipeskiver har en vesentlig lengre levetid, lavere støy-nivå og lavere slipetemperaturer enn vanlige slipeskiver.

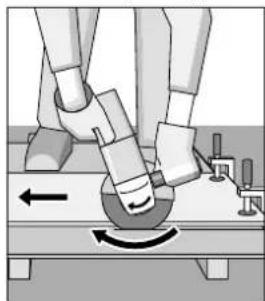

Kapping av metall
▶ Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 10.
Ved kapping må du skyve fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides. Du må ikke utøve trykk på kappeskiven, kile den fast eller oscillere.
Ikke brems utløpende kappeskiver med trykk mot siden.
Elektroverktøyet må alltid føres med motgående bevegelser. Det er ellers fare for at den trykkes ukontrollert ut av snittet.
Ved kapping av profiler og firkantrør bør du starte på det minste tverrsnittet.
Kapping av stein
▶ Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging.
▶ Bruk en støvmaske.
▶ Elektroverktøyet må kun brukes til tørrskjæring/tørrsliping.
Ved bruk av avsugdekselet til kapping med føringssleide 17 må støvsugeren være godkjent til avsuging av steinstøv. Bosch har egnede støvsugere.
Slå på elektroverktøyet og sett det med fremre del av føringsleiden på arbeidsstykket. Skyv elektroverktøyet fremover med middels sterk kraft som er tilpasset materialet som skal be-arbeides.
Hvis du kapper spesielt harde materialer, f. eks. betong med høyt kiselinnhold, kan diamant-kappeskiven blir for varm og slik ta skade. En gnistkrans rundt diamant-kappeskiven er et tydelig tegn på dette.
Avbryt da kappingen og la diamant-kappeskiven gå ett øye-blikk med høyeste turtall i tomgang for å avkjøles.
Tydelig redusert arbeidsfremskritt og gnistkrans rundt er tegn på at diamant-kappeskiven er blitt butt. Du kan slipe denne med korte snitt i abrasivt materiale (f. eks. kalksandstein).
Informasjoner om statikk
Slisser i hovedvegger må tilsvare standard DIN 1053 del 1 eller nasjonale bestemmelser.
Disse forskriftene skal absolutt overholdes. Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse.
Service og vedlikehold
Vedlikehold og rengjøring
Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Ved ekstreme bruksvilkår må du om mulig alltid bruke et avsugsanlegg. I slike tilfeller blåser du ventilasjonsspaltene ofte rene, og kobler til en jordfeilbryter (PRCD). Ved bearbeidelse av metall kan det sette seg le-dedyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes.
Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på: www.bosch-pt.com
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Deponering
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.
Rett til endringer forbeholdes.
110|Suomi
