PWS 650-115 - Vinkelsliber BOSCH - Gratis brugsanvisning og manual
Find enhedens vejledning gratis PWS 650-115 BOSCH i PDF-format.
| Produkttype | Vinkelsliber |
| Mærke | Bosch |
| Model | PWS 650-115 |
| Nominel optaget effekt | 701 W |
| Tomgangshastighed | 11.000 omdr./min |
| Maks. slibeskive diameter | 115 mm |
| Spindelgevind | M14 |
| Maks. længde af slibespindelgevind | 21 mm |
| Vægt (ifølge EPTA-procedure 01:2014) | 1,7 kg |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Beskyttelse mod utilsigtet start | Ja |
| Lydtryksniveau (LpA) | 91 dB(A) |
| Lydeffektniveau (LWA) | 102 dB(A) |
| Usikkerhed K | 3 dB |
| Vibration – Overfladeslibning (ah) | 8,0 m/s² |
| Vibration – Pudsning (ah) | 5,5 m/s² |
| Vibrationsusikkerhed K | 1,5 m/s² |
| Beskyttelsesafskærmning til slibning | Inkluderet |
| Ekstra håndtag | Inkluderet (anti-vibration eller standard) |
| Godkendte anvendelser | Slibning, skæring, pudsning, børstning (metaller og sten, tørt) |
| Artikelnummer | 3 603 CA2 0.. |
| Strømforsyning | 230 V ~, 50/60 Hz |
| Vedligeholdelse og rengøring | Rengør regelmæssigt ventilationsåbningerne; brug en støvsuger til metalstøv |
| Reservedele og reparationsmuligheder | Bosch kundeservice; online bestilling på bosch-pt.dk |
Ofte stillede spørgsmål - PWS 650-115 BOSCH
Brugerspørgsmål om PWS 650-115 BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Vinkelsliber i PDF-format gratis! Find din vejledning PWS 650-115 - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PWS 650-115 af mærket BOSCH.
BRUGSANVISNING PWS 650-115 BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser til el-værktøj
ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende over-
holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).
Sikkerhed på arbejdspladsen
Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
▶ Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Dansk | 83
Personlig sikkerhed
Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtetigangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes.
Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til vinkelslibere
Fælles sikkerhedsinstrukser til slibning, sandpapirslibning, arbejde med trådbørster og skærearbejde
Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste og skæremaskine. Læs og overhold alle advarsler, instrukser, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæstet alvorligt.
▶ Dette el-værktøj er ikke egnet til polering. Anvendelse af el-værktøjet til formål, det ikke er beregnet til, er forbundet med fare og kvæstelsr.
Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse.
Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt eller flyve omkring.
Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målt indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt.
Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets huldiameter passe til flangens holdediameter. Indsatsværktøj, der ikke fastgøres nøjagtigt på el-værktøjer, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen.
Brug ikke el-værktøjet, hvis det er beskadiget. Kontrollér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagsklver for revner, slid eller stærkt slid, trådbørster for løse eller brække-de tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig
84 | Dansk
selv og personer, der befinder sig i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lade el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid.
Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt
af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide håretab.
Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.
Hold altid maskinen i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.
▶ Hold netkablet væk fra roterende indsatsværktøj. Taber du kontrollen over el-værktøjet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj.
Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan tabe kontrollen over el-værktøjet.
▶ Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.
▶ Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.
Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer.
Brug ikke indsatsværktøj, der transporterer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød.
- Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj (slibemaskine, slibebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastsættelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.
Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive sid- dende, hvorved slibeskiven brækker af eller fører til et til- bageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træffe egnede sik- kerhedsforanstaltninger, der beskrives i det følgende.
Hold godt fast i el-værktøjet og sørg for at både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, när maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger.
Sørg for at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.
Undgå at din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbage-slag. Tilbageslaget driver el-værktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.
Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller tilbageslag.
▶ Brug ikke kædesavklinger eller tandede savklinger. Sådant indsatsværktøj fører hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.
Særlige sikkerhedsinstrukser til slibe- og skærearbejde
Brug udelukkende silbeskiver/slibestifter, der er godkendt til dit el-værktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeski-ver/slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre.
Krøppede slibeskiver skal monteres, så deres slibeflade ikke rager ud over niveauet på beskyttelseshættens kant. En forkert monteret slibeskive, der rager ud over niveauet på beskyttelseshættens kant, kan ikke afskærmees tilstrækkeligt.
Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen imod betjeningspersonen. Beskyttelseskappen er med til at beskytte betjeningspersonen mod brudstykker, tilfældig kontakt med slibeskiven/slibestiften samt gnister, der kan sætte ild i tøjet.
Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges.
Dansk | 85
Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og forringer således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver.
Brug ikke slidte slibeskiver, der passer til større el-værktøj. Slibeskiver til større el-værktøj kan brække, da de ikke er egnet til de højere omdrejningstal, som småt el-værktøj arbejder med.

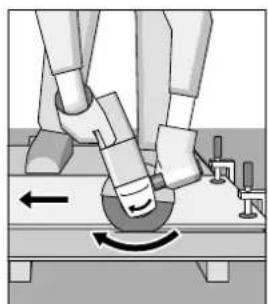

Yderligere særlige sikkerhedsinstrukser til skærearbejde
Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften.
▶ Undgå området for og bag ved den roterende skæreski-ve. Bevæger du skæreskiven i emnet væk fra Dig selv, kan el-værktøjets roterende skive slynges direkte ind mod Dig i tilfælde af et tilbageslag.
Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes el-værktøjet og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen.
Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag.
▶ Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten.
Vær særlig forsigtig ved „lommesnit“ i bestående vægge eller andre områder, man ikke kan ses ind i. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.
Særlige sikkerhedsinstrukser til sandpapirslibning
Anvend ikke overdimensioneret slibepapir, men læs og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af slibepapirerne eller til tilbageslag.
Særlige sikkerhedsinstrukser i forbindelse med arbejde med trådbørster
▶ Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug. Overbelast ikke trådene med et for stort tryk. Vækflyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden.
Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft.
Ekstra advarselshenvisinnger
Brug sikkerhedsbriller.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
- Åben for start-stop-kontakten og stil den på stop, när strømforsyningen afbrydes (f. eks. som følge af strømsvigt eller hvis netstikket trækkes ud).
Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet.
▶ Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Beregnet anvendelse
El-værktøjet er beregnet til at skære i, skrubbe og børste metal- og stenmaterialer uden brug af vand.
Til skæring i bundede slibemidler bruges en speciel beskyttelseskappe til skæring.
Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Med tilladte slibeværktøjer kan el-værktøjet bruges til egnet sandpapirslibning.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
1 Sikkerhedsarm til beskyttelseskappe
2 Spindel-låsetaste
3 Start-stop-kontakt
4 Ekstrahåndtag (isoleret gribeflade)
5 Slibespindel
6 Beskyttelseskappe til slibning
7 Holdeflange
8 Slibeskive*
9 Spændemøtrik
10 Beskyttelseskappe til skæring*
11 Skæreskive*
12 Händbeskyttelse*
13 Gummibagskive*
14 Slibeblad*
15 Rundmøtrik*
86 | Dansk
| 16 Kopbørste* | 20 Sikring (kun 3 603 CA2 0..) |
| 17 Opsugningskappe til skæring med føringsslæder* | 21 Drejeretningspil på hus |
| 18 Diamant-skæreskive^ | *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. |
| 19 Håndgreb (isoleret gribeflade) |
Støj-/vibrationsinformation
| Støjemissionsværdier be-stemt iht. EN 60745-2-3. | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | |
| Værktøjets A-vurderede lydtrykniveau er typisk | |||||||
| Lydtrykniveau | dB(A) | 91 | 91 | 91 | 91 | 91 | 91 |
| Lydeffektniveau | dB(A) | 102 | 102 | 102 | 102 | 102 | 102 |
| Usikkerhed K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Brug høreværn! | |||||||
| Samlede vibrationsværdier a_h (vektorsum for tre retnin-ger) og usikkerhed K bereg-net iht. EN 60745-2-3: | |||||||
| Overfladeslibning (skrubning): | |||||||
| a_h | m/s ^2 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| K | m/s ^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Slibning med slibeblad: | |||||||
| a_h | m/s ^2 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| K | m/s ^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Støjemissionsværdier be-stemt iht. EN 60745-2-3. | PWS ... 720-115 730-115 750-115 750-125 75-115 | |||||
| 3 603 ... CA2 4 .. CA2 4 .. CA2 4 .. CA2 4 .. | ||||||
| Værktøjets A-vurderede lydtrykniveau er typisk | ||||||
| Lydtrykniveau | dB(A) | 93 | 93 | 93 | 92 | 93 |
| Lydeffektniveau | dB(A) | 104 | 104 | 104 | 103 | 104 |
| Usikkerhed K | dB | 3 | 3 | 3 | 3 | 3 |
| Brug høreværn! | ||||||
| Samlede vibrationsværdier a_h (vektorsum for tre retnin-ger) og usikkerhed K bereg-net iht. EN 60745-2-3: | ||||||
| Overfladeslibning (skrubning): | ||||||
| a_h | m/s ^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s ^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Slibning med slibeblad: | ||||||
| a_h | m/s ^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s ^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Støjemissionsværdier be-stemt iht. EN 60745-2-3. | PWS ... 780-125 7500 7800 850-115 850-125 8000 | ||||||
| 3 603 ... | CA2 7.. | CA2 4.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | |
| Værktøjets A-vurderede lydtrykniveau er typisk | |||||||
| Lydtrykniveau | dB(A) | 92 | 93 | 92 | 93 | 92 | 92 |
| Lydeffektniveau | dB(A) | 103 | 104 | 103 | 104 | 103 | 103 |
| Usikkerhed K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Brug høreværn! | |||||||
1 609 92A 1ZT | (17.5.16) Bosch Power Tools
Dansk | 87
| Støjemissionsværdier bestemt iht. EN 60745-2-3. | PWS ... 780-125 7500 7800 850-115 850-125 8000 | ||||||
| 3 603 ... | CA2 7.. | CA2 4.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | |
| Samlede vibrationsværdier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745-2-3: | |||||||
| Overfladeslibning (skrubning): | |||||||
| ah | m/s^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Slibning med slibeblad: | |||||||
| ah | m/s^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.
Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveau at afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Tekniske data
| Vinkelsliber | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| Typenummer | 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. |
| Nominel optagen effekt | W 701 701 701 701 701 701 | ||||||
| Nominelt omdrejningstal | min^-1 | 11000 | 11000 | 11000 | 11000 | 11000 | 11000 |
| Max. slibeskivediameter | mm 115 115 115 115 115 125 | ||||||
| Slibespindelgevind | M 14 | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Max. gevindlængde for slibespindlen | mm | 21 | 21 | 21 | 21 | 21 | 21 |
| Elektrisk beskyttelse mod genindkobling | ● | ● | ● | ● | ● | ● | |
| Vægt svarer til EPTA-Procedure 01:2014– med vibrationsdæm-pende ekstrahåndtag | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| – med standard-ekstra-håndtag | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| Beskyttelsesklasse | ☐ /II | ☐ /II | ☐ /II | ☐ /II | ☐ /II | ☐ /II | |
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.
| Vinkelsliber | PWS ... | 720-115 | 730-115 | 750-115 | 750-125 | 75-115 | 7500 |
| Typenummer | 3 603 ... | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4.. | CA2 4.. |
| Nominel optagen effekt | W 720 730 750 750 750 750 | ||||||
| Nominelt omdrejningstal | min^1 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 |
| Max. slibeskivediameter | mm 115 115 115 125 115 125 | ||||||
| Slibespindelgevind | M 14 | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. | |||||||
Bosch Power Tools 1 609 92A 1ZT | (17.5.16)
88 | Dansk
| Vinkelsliber | PWS ... | 720-115 | 730-115 | 750-115 | 750-125 | 75-115 | 7500 |
| Max. gevindlængde for slibespindlen | mm 21 21 21 21 21 | ||||||
| Elektrisk beskyttelse mod genindkobling ● | ● | ● | ● | ● | ● | ||
| Vægt svarer til EPTA-Procedure 01:2014 | |||||||
| - med vibrationsdæm-pende ekstrahåndtag | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| - med standard - e kstra-håndtag | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Beskyttelsesklasse | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.
| Vinkelsliber | PWS ... | 780-125 | 7800 | 850-115 | 850-125 | 8000 |
| Typenummer | 3 603 ... CA2 7.. CA2 7.. CA2 7.. CA2 7.. | |||||
| Nominel optagen effekt | W | 7 | 8 | 0 | 780 850 850 800 | |
| Nominelt omdrejningstal | min^-1 | 12000 | 12000 | 12000 | 12000 | 12000 |
| Max. slibeskivediameter | mm 125 125 115 125 125 | |||||
| Slibespindelgevind | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Max. gevindlængde for slibespindlen | mm | 21 | 21 | 21 | 21 | 21 |
| Elektrisk beskyttelse mod genindkobling | ● | ● | ● | ● | ● | |
| Vægt svarer til EPTA-Procedure 01:2014 | ||||||
| - m e d v i b r a t i o n s d æ m -pende ekstrahåndtag | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| - m e d s t a n d a r d - e k s t r a -håndtag | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Beskyttelsesklasse | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.
Montering
Montering af beskyttelsesanordninger
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Bemærk: Opstår brud på slibeskiven under arbejdet eller beskadiges holdeanordningerne på beskyttelsesskærm/på elværktøjet, skal el-værktøjet omgående sendes til et autoriseret værksted, adresser se afsnit „Kundeservice og brugerrådgivning“.
Anbring beskyttelseskappen 6 på holderen på el-værktøjet, til ko-delåsene på beskyttelseskappen stemmer overens med holderen. Tryk på sikkerhedsarmen 1 og hold den nede.
Tryk beskyttelseskappen 6 på spindelhalsen, til kanten på beskyttelseskappen sidder på el-værktøjets flange, og drej beskyttelseskappen, til den går hørbart i indgreb.
Tilpas beskytteleskappens position 6 i forhold til arbejdets krav. Tryk sikkerhedsarmen 1 opad og
drej beskyttelseskappen 6 i den ønskede position.
- Indstil beskyttelseskappen 6 altid på en sådan måde, at alle 3 røde knaster på sikkerhedsarmen 1 griber ind i de tilsvarende udsparinger på beskyttelseskappen 6.
- Indstil beskyttelseskappen 6 på en sådan måde, at brugeren ikke udsættes for gnistregn.
Dansk | 89
Beskyttelseskappen 6 må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1! Ellers skal el-værktøjet tages ud af brug og sendes til et autoriseret serviceværksted.
Bemærk: Kodelåsene på beskyttelseskappen 6 sikrer, at el-værktøjet kun kan forsynes med en beskyttelseskappe, som passer til el-værktøjet.
Beskyttelseskappe til skæring
▶ Brug altid beskyttelseskappen, när der skal skæres i bundede slibemidler 10.
▶ Sørg for tilstrækkelig støvopsugning, när der skæres i sten.
Beskyttelseskappen til skæring 10 monteres lige som beskyttelseskappen til slibning 6.
Opsugningskappe til skæring med føringsslæde
Opsugningskappe til skæring med føringsslæde 17 monteres lige som beskyttelseskappen til slibning 6.
Ekstrahåndtag
▶ Brug altid el-værktøjet med ekstrahåndtaget 4.
Skru ekstrahåndtaget 4 ind i gearhovedet på højre eller venstre side afhængigt af, hvilket arbejde, de skal udføres.
Håndbeskyttelse
Montér til arbejde med gummibagskiven 13 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 12.
Fastgør håndbeskyttelsen 12 med ekstrahåndtaget 4.
Montering af slibeværktøj
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet.
Rengør slibespindlen 5 og alle dele, der skal monteres.
Tryk til fastspænding og løsning af slibeværktøjet på spindellåsetasten 2 for at justere slibespindlen.
Aktivér kun spindellåsetasten, när slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget.
Slibe-/skæreskive
Overhold målene på slibeværktøjet. Huldiameteren skal passe til holdeflangen. Brug hverken adaptere eller reduktionsstykker.
Bruges diamant-skæreskiver, skal man være opmærksom på, at drejeretningspilen på diamant-skæreskiven og el-værktø-jets drejeretning stemmer overens (se drejeretningspil på gearhoved).
Monteringens rækkefølge ses på den grafiske side.
Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken 9 og spænde denne med tapnøglen.
Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og at det kan bevæges frit, før elværktøjet tændes. Sørg for, at slibeværktøjet ikke rager imod beskyttelsesskærmen eller andre dele.
Lamelslibeskive
- Montér altid håndbeskyttelsen 12 til arbejde med lamelslibeskiven.
Gummi-slibeskive
Montér altid håndbeskyttelsen 12 til arbejde med gummibagskiven 13.
Monteringens rækkefølge ses på den grafiske side.
Skru den runde møtrik 15 på og spænd den med tapnøglen.
Kopbørste/skivebørste
Montér til arbejde med kopbørsten eller skivebørsten altid håndbeskyttelsen 12.
Monteringens rækkefølge ses på den grafiske side.
Kopbørsten/skivebørsten skal kunne skrues så meget på slibespindlen, at den ligger fast på slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/skivebørsten fast med en gaffelnøgle.
Tilladt slibeværktøj
Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne brugsanvisning.
Det tilladte omdrejningstal [min ^-1 ] eller omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til angivelserne i tabellen.
Læs og overhold derfor det tilladte omdrejningstal eller omfangshastigheden på slibeværktøjets etiket.
| max. [mm] D b d [min] | [mm] | -1[m/s] | |||
| b | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 | |
| D | 115 | - | - | 11000 | 80 |
| 125 | - | - | 11000 | 80 | |
Drejning af gearhoved
Kun til el-værktøj med typenr. 3 603 CA2 0..:
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Du kan dreje gearhovedet 180°. Dette gør det muligt at bringe start-stop-kontakten i en bedre håndteringsposition i forbindelse med udførelse af særlige arbejder f.eks. til venstrehåndede.
- Fjern skruen på sikringen 20 til sikkerhedsarmen 1 (se Fig. A).
- Drej de 4 skruer helt ud (se Fig. B). Sving gearhovedet forsigtigt i den nye position, uden at det fjernes fra huset. Spænd de 4 skruer igen.
90 | Dansk
- Skru sikringen 20 til sikkerhedsarmen 1 fast igen på gearhovedet (se Fig. C).
Overhold instrukserne i kapitel „Montering af beskyttelsesanordninger“. Beskyttelseskappen må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1.
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Brug helst en støvopsugning, der egner sig til materialet.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.
Brug
Ibrugtagning
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.
Anvendes el-værktøjet sammen med mobile generatorer, der ikke råder over tilstrækkelige kapacitetsreserver hhv. ikke egnet spændingsregulering med startstrømsforstærkning, kan kapaciteten reduceres eller atypisk adfærd kan opstå, når el-værktøjet tændes.
Kontrollér venligst, om den anvendte generator er egnet, især mht. netspænding og -frekvens.
Tænd/sluk
Skub til Ibrugtagning af el-værktøjet start-stop-kontakten 3 frem.
El-værktøjet slukkes ved at slippe start-stop-kontakten 3, eller hvis den er fastlåst, trykkes start-stop-kontakten 3 kort bagpå, før den slippes.
For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.
- Kontrollér slibeværktøjet, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser.
Elektrisk beskyttelse mod genindkobling
Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen.
Til ibrugtagning igen stilles start-stop-kontakten 3 i den frakoblede position, og el-værktøjet tændes igen.
Arbejdsvejledning
Vær forsigtig, når der skal slidses i bærende vægge, se afsnit „Statiske forskrifter“.
- Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt.
Belast ikke el-værktøjet så meget, at det standser.
- Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af.
Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet.
El-værktøjet må ikke benyttes med en skærestander.
Skrubslibning
Anvend aldrig skæreskiver til skrubslibning.
Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet.
Lamelslibeskive
Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler.
Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibeskiver.
Skæring i metal
▶ Brug altid beskyttelseskappen, när der skal skæres i bundede slibemidler 10.
Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæreskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer.
Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden.
El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet.
Profiler og firkantede rør skal helst skæres over på det sted, hvor tvær-snittet er mindst.
Svenska|91
Skæring i sten
▶ Sørg for tilstrækkelig støvopsugning, när der skæres i sten.
▶ Brug beskyttelsesmaske.
El-værktøjet må kun benyttes til tørskæring/tørslibning.
Der bør altid anvendes en diamant-skæreskive til skæring i sten.
Bruges opsugningskappen til skæring med føringsslæde 17 skal støvsugeren være godkendt til at opsuge stenstøv. Bosch tilbyder egnede støvsugere.
Tænd for el-værktøjet og anbring den forreste del af føringsslæden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes.
Når der skæres i meget härde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå.
Afbryd i dette tilfælde skærearbejdet og lad diamant-skæreskiven afkøle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle.
Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamant-skæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser.
Statiske forskrifter
Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land.
Disse forskrifter skal ubetinget overholdes. Spørg den an- svarlige statiker, arkitekt eller byggeledelse til råds, før arbej- det påbegyndes.
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Brug så vidt muligt altid et opsugningsanlæg ved eks- treme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkoble en fejl- strømbeskyttelseskontakt (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i elværktøjet. El- værktøjets beskyttelsesisolering kan forringes.
Opbevar og behandle tilbehøret omhyggeligt.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Kundeservice og brugerrådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Ret til ændringer forbeholdes.
Svenska
Säkerhetsanvisningar
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
- Til arbeid med gummislipetallerkenen 13 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 12.
Fest håndbeskyttelsen 12 med ekstrahåndtaket 4.
- Til arbeid med gummislipetallerkenen 13 må du alltid montere håndbeskyttelsen 12.
Tilbehøret må lagres og behandles med omhu.
Elektroverktøy må ikke kastes i vanlig søppel!
Kun for EU-land:
