PWS 650-115 - Kulmahiomakone BOSCH - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi PWS 650-115 BOSCH PDF-muodossa.
| Tuotetyyppi | Kulmahiomakone |
| Merkki | Bosch |
| Malli | PWS 650-115 |
| Ottoteho | 701 W |
| Tyhjäkäyntinopeus | 11 000 rpm |
| Hiomalaikan enimmäishalkaisija | 115 mm |
| Karan kierre | M14 |
| Hiomakaran kierteen enimmäispituus | 21 mm |
| Paino (EPTA-Procedure 01:2014 mukaan) | 1,7 kg |
| Suojausluokka | II (kaksoiseristys) |
| Suoja tahattomalta käynnistykseltä | Kyllä |
| Äänenpainetaso (LpA) | 91 dB(A) |
| Äänitehotaso (LWA) | 102 dB(A) |
| Äänen epävarmuus K | 3 dB |
| Tärinä – Pintahiominen (ah) | 8,0 m/s² |
| Tärinä – Hionta (ah) | 5,5 m/s² |
| Tärinän epävarmuus K | 1,5 m/s² |
| Hiomasuojus | Sisältyy |
| Lisäkädensija | Sisältyy (tärinää vaimentava tai vakio) |
| Soveltuvat käyttökohteet | Hiominen, katkaisu, hionta, harjaus (metallit ja kivet, kuivana työskentely) |
| Tuotenumero | 3 603 CA2 0.. |
| Jännite | 230 V ~, 50/60 Hz |
| Huolto ja puhdistus | Puhdista tuuletusaukot säännöllisesti; käytä pölynimuria metallipölylle |
| Varaosat ja korjattavuus | Boschin huoltopalvelu; tilaus verkossa osoitteesta bosch-pt.fr |
Usein kysytyt kysymykset - PWS 650-115 BOSCH
Käyttäjien kysymyksiä aiheesta PWS 650-115 BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kulmahiomakone PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi PWS 650-115 - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. PWS 650-115 merkiltä BOSCH.
KÄYTTÖOHJE PWS 650-115 BOSCH
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttilissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkjohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä alnoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mltään sähkötyökalua, jos olet väsynyt tai huumel-
den, alkoholin tahi lääkkelden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä.
Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista oslsta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on lilitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.
Sähkötyökalujen huolellinen käyttö ja käsittely
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
Irrota pistotulppa pistorasiasta, ennen kuln suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole purlstuksessa sekä, että siinä ei ole murtuneita tai vahlingoltuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
Suomi|111
Pidä leikkausterät terävinä ja puhtalna. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, vaihtotöyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-losuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjaukslin vain al-kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
Kulmahiomakoneen turvallisuusohjeet
Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista, työskentelyä teräsharjan kanssa ja katkaisuhiontaa varten
Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek-kapaperihiomakoneena, teräsharjana ja katkaisuhiomakoneena. Ota huomioon kaikki varo-ohjeet, ohjeet, piirustukset ja tiedot, joita saat sähkötyökalun kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköiskuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin.
Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, johon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaaratilanteita ja loukkaantumista.
- Älä käytä mitään lisälaitteita, joita ei valmistaja ole tarkoittanut tai suositellut nimenomaan tälle sähkötyökalulle. Vain se, että pystyt kiinnittämään laitetta sähkötyökaluusi ei takaa sen turvallista käyttöä.
Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön.
Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi.
▶ Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkötyökalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun relän halkaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen.
Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma-lautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkö-työkalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaihtotyökalun tasosta ja anna sähkötyökalun käydä minuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyö-kalut menevät yleensä rikki tässä ajassa.
Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengityssuojanaamareiden täytyy suodattaa pois työstössä syntyvä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.
Varmista, että muut henkilöt pysyvät turvallisella etäisyydellä työalueeltasi. Jokaisella, joka tulee työalueelle, tulee olla henkilökohtaiset suojavarusteet. Työkappaleen tai murtuneen vaihtotyökalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisää myös varsinaisen työalueen ulkopuolella.
Tartu laitteeseen ainoastaan eristetyistä pinnoista tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua pillossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi tehdä sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
- Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi tai tarttua kiinni ja vetää kätesi tai käsivartesi kiinni pyörivään vaihtotyökaluun.
- Älä aseta sähkötyökalua pois, ennen kuin vaihtotyökalu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saattaa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan.
Älä koskaan pidä sähkötyökalua käynnissä sitä kantaessasi. Vaatteesi voi hetkellisen kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tunkeutua kehoosi.
Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voimakas metallipölyn kasautuma voi synnyttää sähköisiä vaaratilanteita.
- Älä käytä sähkötyökalua palavien aineiden lähellä. Kipi-nät voivat sytyttää näitä aineita.
- Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäistä jäähdytysainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö saattaa johtaa sähköiskuun.
Takaisku ja vastaavat varo-ohjeet
Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihtotyökalun, kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni tai jäädessä puristukseen. Tarttuminen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitsematon sähkötyökalu sinkoutuut tarttumakohdasta vaihtotyökalun kiertosuunnasta vastakkaiseen suuntaan. Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työkappaleeseen, saattaa hiomalaikan reuna, joka on upponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takaiskun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tarttumakohdassa. Tällöin hiomalaikka voi myös murtua.
112|Suomi
Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä vääraän tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa.
Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi-vartesi asentoon, jossa pystyt vastaamaan takaisku-voimiiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitse-maan takaiskuvoimia tai vastamomentteja työkalun ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä.
- Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyökalua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua kätesi yli.
Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkötyökalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tarttumiskohdassa.
Työskentele eritylsen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnahtamasta takaisin työkappaleesta ja juuttumasta kiinni. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun.
- Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl- laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö- työkalun hallinnan menettämisen.
Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan
Käytä yksinomaan sähkötyökalullesi sallittuja hiomatyökaluja ja näitä hiomatyökaluja varten tarkoitettuja suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja sähkötyökalun kanssa käytettäviksi ei voida suojata riittävästi ja ne ovat turvattomia.
Taivutetut laikat on asennettava niin, että niiden hiomapinta ei ulotu laikkasuojuksen tason ulkopuolelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikkasuojuksen tason ulkopuolelle ei voida suojata riittävästi.
Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyökalussa ja niin asennettu, että suurin mahdollinen turvallisuus saavutetaan t. s. niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti.
Laikkasuojus auttaa suojaamaan käyttävää henkilöä murtokappaleilta, tahattomalta hiomatyökalun koskettamiselta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan.
▶ Hiomatyökaluja saa käyttää alnoastaan siihen käyt- töön mihin niitä suositellaan. Esim.: Älä koskaan hio hiomaikaan sivupintaa käyttäen. Hiomalaikat on tarkoi- tettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voi- ma saattaa murtaa hiomaikaan.
Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa muitten hiomalaikkojen laipoista.
- Älä käytä isompiin sähkötyökaluihin kuuluneita kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikat eivät sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne voivat murtua.

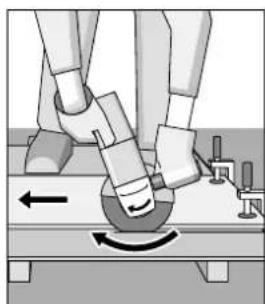

Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita
Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisulaikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollisuutta.
Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta pois-päin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla.
- Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää sähkötyökalu ja pitää se ruahallisesti paikoillaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörlivää katkaisulaikkaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy.
- Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierroslukunsa, ennen kuin varovasti jatkat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takaiskun.
Tue litteät tai isot työkappaleet katkaisulaikan puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia. Työkappaletta tulee tukea molemmilta puolilta, sekä katkaisuleikkauksen vierestä että reunoista.
Ole erityisen varovainen upotusleikkauksissa seiniiin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty näkemään. Uppoava katkaisulaikka saattaa aiheuttaa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.
Erityiset varo-ohjeet hiekkapaperihiontaan
- Älä käytä ylisuuria hiomapapereita, vaan noudata valmistajan ohjeita hiomapapereiden koosta. Hiomapaperit jotka uluttuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapaperin repeytymiseen tai takaiskuun.
Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa
▶ Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta työkappaletta vasten. Irti sinkoutuvat langan kappaleet voivat helposti tunkeutua ohuen vaatteen tai ihon läpi.
Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta.
Suomi|113
Lisävaro-ohjeita
Käytä suojalaseja.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.
Vapauta käynnistyskytkin ja saata se off-asentoon, jos virransyöttö keskeytyy esim. sähkökatkoksen tai verk-kopistotulpan irrottamisen takia.
- Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu metallin ja kiviainesten katkaisuun karhentamiseen ja harjaamiseen ilman veden käyttöä. Katkaisussa sidoshiomainetta käyttäen täytyy aina käyttää erityistä katkaisusuojusta.
Käytön aikana on huolehdittava riittävästä pölyn poistoimusta.
Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää myös hiekkapaperihiontaan.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.
1 Laikkasuojuksen lukitusvipu
2 Karan lukituspainike
3 Käynnistyskytkin
4 Lisäkahva (eristetty kädensija)
5 Hiomakara
6 Laikkasuojus hiontaa varten
7 Kiinnityslaippa
8 Hiomalevy*
9 Kiinnitysmutteri
10 Laikkasuojus katkaisua varten*
11 Katkaisulaikka*
12 Käsisuojus*
13 Kuminen hiomalautanen*
14 Hiomapaperi*
15 Rengasmutteri*
16 Kuppiharja*
17 Imuhuppu leikkaukseen ohjauskelkan kanssa *
18 Timanttikatkaisulaikka*
19 Kahva (eristetty kädensija)
20 Varmistin (vain 3 603CA2 0..)
21 Kiertosuuntanuoli kotelossa
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme.
Melu-/tärinätiedot
| Melun mittausarvot on määritetty EN 60745-2-3 mukaan. | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | |
| Laitteen tyypillinen A-paino-tettu | |||||||
| Äänenpainetaso | dB(A) | 91 | 91 | 91 | 91 | 91 | 91 |
| Äänen tehotaso | dB(A) | 102 | 102 | 102 | 102 | 102 | 102 |
| Epävarmuus K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Käytä kuulonsuojaimia! | |||||||
| Värähtelyn yhteisarvot ah(kolmen suunnan vektori-summa) ja epävarmuus K mitattuna EN 60745-2-3 mukaan: | |||||||
| Pintahionta (rouhennus): | |||||||
| ah | m/s2 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Hionta hiomapyöröllä: | |||||||
| ah | m/s2 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| K | m/s2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Bosch Power Tools 1 609 92A 1ZT | (17.5.16)
114|Suomi
| Melun mittausarvot on määritetty EN 60745-2-3 mukaan. | PWS ... 720-115 730-115 750-115 750-125 75-115 | |||||
| 3 603 ... CA2 4 .. CA2 4 .. CA2 4 .. CA2 4 .. | ||||||
| Laitteen tyypillinen A-paino-tettu | ||||||
| Äänenpainetaso | dB(A) | 93 | 93 | 93 | 92 | 93 |
| Äänen tehotaso | dB(A) | 104 | 104 | 104 | 103 | 104 |
| Epävarmuus K | dB | 3 | 3 | 3 | 3 | 3 |
| Käytä kuulonsuojaimia! | ||||||
| Värähtelyn yhteisarvot ah(kolmen suunnan vektori-summa) ja epävarmuus Kmitattuna EN 60745-2-3mukaan: | ||||||
| Pintahionta (rouhennus): | ||||||
| ah | m/s^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Hionta hiomapyöröllä: | ||||||
| ah | m/s^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Melun mittausarvot on määritetty EN 60745-2-3 mukaan. | PWS ... 780-125 7500 7800 850-115 850-125 8000 | ||||||
| 3 603 ... | CA2 7.. | CA2 4.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | |
| Laitteen tyypillinen A-paino-tettu | |||||||
| Äänenpainetaso | dB(A) | 92 | 93 | 92 | 93 | 92 | 92 |
| Äänen tehotaso | dB(A) | 103 | 104 | 103 | 104 | 103 | 103 |
| Epävarmuus K | dB | 3 | 3 | 3 | 3 | 3 | 3 |
| Käytä kuulonsuojaimia! | |||||||
| Värähtelyn yhteisarvot ah(kolmen suunnan vektori-summa) ja epävarmuus Kmitattuna EN 60745-2-3mukaan: | |||||||
| Pintahionta (rouhennus): | |||||||
| ah | m/s^2 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Hionta hiomapyöröllä: | |||||||
| ah | m/s^2 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| K | m/s^2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi-tusta.
Määritte tele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.
Suomi|115
Tekniset tiedot
| Kulmahiomakone | PWS ... | 680-115 | 700 | 7-115 | 700-115 | 7000 | 700-125 |
| Tuotenumero | 3 603 ... | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. | CA2 0.. |
| Ottoteho | W 701 701 701 701 701 701 | ||||||
| Nimellinen kierrosluku | min^-1 | 11000 11000 11000 11000 11000 11000 | |||||
| Hiomalaikan maks.halkaisija | mm 115 115 115 115 115 125 | ||||||
| Hiomakaran kierre | M 14 M 14 M 14 M 14 M 14 M 14 | ||||||
| Hiomakaran kierteensuurin sallittu pituus | mm | 21 | 21 | 21 | 21 | 21 | 21 |
| Uudelleenkäynnistyssuo-ja | ● | ● | ● | ● | ● | ● | |
| Paino vastaa EPTA-Procedure 01:2014-tärinävaimennetullalisäkahvalla-vakiolisäkahvalla | kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| kg | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | |
| Suojausluokka | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
| Kulmahiomakone | PWS ... | 720-115 | 730-115 | 750-115 | 750-125 | 75-115 | 7500 |
| Tuotenumero | 3 603 ... | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. | CA2 4 .. |
| Ottoteho | W 720 730 750 750 750 750 | ||||||
| Nimellinen kierrosluku | min^1 | 12000 12000 12000 12000 12000 12000 | |||||
| Hiomalaikan maks.halkaisija | mm 115 115 115 125 115 125 | ||||||
| Hiomakaran kierre | M 14 M 14 M 14 M 14 M 14 M 14 | ||||||
| Hiomakaran kierteensuurin sallittu pituus | mm | 21 | 21 | 21 | 21 | 21 | 21 |
| Uudelleenkäynnistyssuo-ja | ● | ● | ● | ● | ● | ● | |
| Paino vastaa EPTA-Procedure 01:2014-tärinävaimennetullalisäkahvalla | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| -vakiolisäkahvalla | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Suojausluokka | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
| Kulmahiomakone | PWS ... | 780-125 | 7800 | 850-115 | 850-125 | 8000 |
| Tuotenumero | 3 603 ... | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. | CA2 7.. |
| Ottoteho | W | 780 | 780 | 850 | 850 | 800 |
| Nimellinen kierrosluku | min^-1 | 12000 | 12000 12000 | 12000 | 12000 | |
| Hiomalaikan maks.halkaisija | mm | 125 | 125 | 115 | 125 | 125 |
| Hiomakaran kierre | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Hiomakaran kierteensuurin sallittu pituus | mm | 21 | 21 | 21 | 21 | 21 |
| Uudelleenkäynnistyssuo-ja | ● | ● | ● | ● | ● |
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
116|Suomi
| Kulmahiomakone | PWS ... | 780-125 | 7800 | 850-115 | 850-125 | 8000 |
| Paino vastaa EPTA-Procedure 01:2014– tärinävaimennetulla lisäkahvalla | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| – vakiolisäkahvalla | kg | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Suojausluokka | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II |
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
Asennus
Suojalaitteiden asennus
- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut vika, on sähkötyökalu heti lähetettävä korjaukseen keskushuoltoon tai valtuutettuun huoltoliikkeeseen, katso osoite luvusta "Asiakaspalvelu ja käyttöneuvonta".
Laikkasuojus hiontaa varten
Aseta laikkasuojus 6 sähkötyöka-lun kiinnikkeeseen, kunnes laik-kasuojuksen koodinokat ovat kiinnikkeen kohdalla. Paina va-pautusvipua 1 ja pidä se painettu-na.
Paina laikkasuojus 6 karan kau- laan niin, että suojuksen olake tu- kee sähkötyökalun laippaan ja kierrä suojusta kunnes se lukkiu- tuu paikoilleen kuuluvasti.
Sovita suojuksen 6 asento työtehtävän vaatimusten mukaan. Paina lukitusvipua 1 ylöspäin ja kierrä laikkasuojus 6 haluttuun asentoon.
- Aseta aina laikkasuojus 6 niin, että lukitusvivun 1 kaikki 3 punaista nokkaa tarttuu laikkasuojuksen 6 vastaaviin syvennyksiin.
Säädä laikkasuojusta 6 niin, että kipinäsuihku käyttäjän suuntaan estyy.
Laikkasuojus 6 saa kiertyä vain lukitusvipua 1 painettaessa! Muussa tapauksessa ei sähkötyökalua missään tapauksessa käyttää, vaan se tulee toimittaa asiakaspalveluun.
Huomio: Laikkasuojuksen 6 koodinokat varmistavat, että vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.
Laikkasuojus katkaisua varten
- Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 10.
- Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta.
Katkaisuun tarkoitettu laikkasuojus 10 asennetaan samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus 6.
Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen
Pölynimusuojus katkaisuun ohjauskelkkaa 17 käyttäen asennetaan samalla tavalla kuin hionnassa käytettävä suojus 6.
Lisäkahva
Käytä supistushylsyä vain lisäkahvan 4 kanssa.
Kierrä lisäkahva 4 vaihteiston päähän oikealle tai vasemmalle riippuen työtavasta.
Käsisuojus
Asenna aina käsisuojus 12, kun työskentelet kumisen hiomalautasen 13 tai kuppiharjan/laikkaharjan/tasoliuskalaikan kanssa.
Kiinnitä kāsisuojus 12 lisākahvan 4 avulla.
Hiomatyökalun asennus
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
- Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.
Puhdista hiomakara 5 ja kaikki asennettavat osat.
Paina karan lukituspainiketta 2 karan lukitsemiseksi hioma- työkaluja kiinnitettäessä ja irrotettaessa.
Käytä karan lukitusta vain katkaisulaikan ollessa pysähdyksissä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.
Hioma-/katkaisulaikka
Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai adaptereita.
Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota siihen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoittava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.
Asennuksen järjestys näkyy grafiikkasivussa.
Kiinnitä hionta-/katkaisulaikka kiertämällä kiinnitysmutteri 9 paikoilleen ja kiristämällä se kaksireikääavaimella.
Tarkista hiomatyökalun asennuksen jälkeen ennen käynnistystä, että hiomatyökalu on oikeln asennettu ja pystyy pyörimään vapaasti. Varmista, että hiomatyökalu ei osu laikan suojukseen tai muihin osiin.
Tasoliuskalaikka
- Asenna aina käsisuojus 12, kun työskentelet tasoliuskalaikan kanssa.
Suomi|117
Kuminen hiomalautanen
Asenna aina käsisuojus 12, kun työskentelet kumisen hiomalautasen 13 kanssa.
Asennuksen järjestys näkyy grafiikkasivussa.
Kierrä rengasmutteri 15 paikoilleen ja kiristä se sakara-avaimella.
Kuppiharja/laikkaharja
Asenna aina käsisuojus 12, kun työskentelet kuppilaikan tai laikkaharjan kanssa.
Asennuksen järjestys näkyy grafiikkasivussa.
Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle hiomakaraan, että ne tukevat hiomakaran laippaan hiomakaran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakaraavaimella.
Sallitut hiomatyökalut
Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voi- daan käyttää.
Käytetyn hiomatyökalun kierrosluvun [min ^-1 ] ja kehänopeuden [m/s] tulee vähintään noudattaa seuraavan taulukon arvoja.
Tarkista sen tähden hiomatyökalun etiketissä oleva sallittu kierrosluku tai kehänopeus.
| maks. [mm] D b d [min] | [mm] | ^-1 [m/s] | |||
 | 115 | 6 | 22,2 | 11000 | 80 |
| 125 | 6 | 22,2 | 11000 | 80 | |
 | 115 | - | - | 11000 | 80 |
| 125 | - | - | 11000 | 80 | |
Vaihteiston pään kierto
Vain sähkötyökaluissa, joiden tuotenumero on 3 603 CA2 0...:
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Voit kääntää vaihteiston pään 180°. Täten voidaan käynnistyskytkin saattaa suotuisaan käsittelyasentoon erikoisia työtapauksia varten, esim. vasenkätisille.
- Poista lukitusvivun 1 varmistimen 20 ruuvi (katso kuva A).
- Kierrä neljä ruuvia kokonaan ulos (katso kuva B). Käännä vaihteiston pää varovasti ja irrottamatta sitä kotelosta uuteen asentoon. Kiristä neljä ruuvia uudelleen.
- Ruuvaa lukitusvivun 1 varmistin 20 uudelleen kiinni vaihteiston päähän (katso kuva C).
Ota huomioon kappaleen "Suojalaitteiden asennus" ohjeet. Laikkasuojus saa kääntyä ainoastaan lukitusvipua 1 painettaessa.
Pölyn ja lastun poistoimu
Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilõille allergisia reaktioita ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
- Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista.
– Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja.
▶ Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan.
Käyttö
Käyttöönotto
Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.
Jos sähkötyökalua käytetään siirrettävien sähkövoimalaitteiden (generaattoreiden) kanssa, joissa ei ole riittäviä tehovaroja tai joissa ei ole sopivaa käynnistysvirran vahvistuksella varustettua jännitesäätöä, saattaa sähkötyökalun käynnistys johtaa tehonmenetyksiin tai epänormaaliin toimintaan. Varmista käyttämäsi sähkövoimalaitteen sopivuus, etenkin verkkojännitettä ja taajuutta koskien.
Käynnistys ja pysäytys
Työnnä sähkötyökalun käyttöä varten käynnistyskytkin 3 eteenpäin.
Lukitse käynnistyskytkin 3 painamalla käynnistyskytkintä 3 edessä alaspäin lukkiutumiseen asti.
Sammuta sähkötyökalu päästämällä käynnistyskytkin 3 vapaaksi tai, jos se on lukittuna, paina lyhyesti käynnistyskytkimen 3 takaosaa ja päästä sen sitten vapaaksi.
Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.
Tarkista hiomatökalut ennen käyttöä. Hiomatökalun tulee olla moitteettomasti asennettu ja sen täytyy pystä pyörlmään vapaasti. Suorita vähintään 1 minuutin koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epämuotoisia tai täriseviä hiomatökaluja. Vaurioitu-neet hiomatökalut voivat mennä palasiksi ja aiheuttaa loukkaantumisia.
118|Suomi
Uudelleenkäynnistyssuoja
Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemattoman käynnistyksen virtakatkon jälkeen.
Uutta käyttöönottoa varten tulee käynnistyskytkin 3 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnistää uudelleen.
Työskentelyohjeita
▶ Ole varovainen, kun teet leikkauksia kantaviin seiniiin, katso kappale "Statiikkaohjeita".
Kiinnitä työkappale, ellel se oman painonsa ansiosta pysy paikoillaan.
- Älä kuormita sähkötyökalua niin kovaa, että se pysähtyy.
Anna sähkötyökalun käydä muutamia minuutteja tyhjäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyökalu jäähtyisi.
- Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.
- Älä käytä sähkötyökalua katkaisuhiontatelineessä.
Rouhintahionta
- Älä koskaan käytä katkaisulaikkaa rouhintahiontaan.
30°—40° päästökulmalla saat parhaan tuloksen rouhintahionnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella paineella. Tällöin ei työkappale kuumennu liikaa, ei värjäänny eikä siihen muodostu uria.
Tasoliuskalaikka
Tasoliuskalaikalla (lisätarvike) voit työstää myös kuperia pin- toja ja profiileja.
Tasoliuskalaikat kestävät huomattavasti pidempään, ovat hiljaisempia ja toimivat pienemmällä pintalämpötilalla kuin perinteiset hiomalaikat.
Metallin katkaisu
- Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 10.
Työskentele katkaisulaikoilla käyttäen kohtuullista, työstettävään materiaalliin soveltuvaa syöttönopeutta. Älä paina katkaisulaikkaa, älä kallista äläkä heiluta sitä.
Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivut- tain.
Sähkötyökalua tulee ai-na kuljettaa vastapyöri-missuuntaan. Muussa tapauksessa on olemassa vaara, että työkalu hallitsemattomasti
ponnahtaa leikkaukses- ta.
Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa pienimmästä halkaisijasta.
Kiven leikkaus
- Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta.
Käytä pölynsuojanaamaria.
Sähkötyökalua saa käyttää vain kuivaleikkaukseen/kuivahiontaan.
Käytä kiven leikkaukseen mieluiten timanttikatkaisulaikkaa. Kun katkaisussa ohjauskelkalla 17 käytät pölynimusuojusta, tulee pölynimurin olla sallittu kivipölyn imuun. Bosch-ohjelmassa löytyy sopivia pölynimureita.
Käynnistä sähkötyökalu ja aseta se ohjainkelkan etuosa edellä työkappa- letta vasten. Työnnä sähkötyökalua käyttäen kohtuullista, työstettä- vään materiaaliin sovel- tuvaa syöttönopeutta.
Leikattaessa erityisen kovia materiaaleja, esim. betonia, jonka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuumentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröivä kipinäkehä viittaa selvästi tähän.
Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisulaikan käydä hetken kuormittamattomana maksiminopeudella, jotta se jäähtyy.
Huomattavasti hidastuva työstö ja laikkaa kiertävä kipinäkehä ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laikka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan aineeseen (esim. hiekkakiveen).
Statiikkaohjeita
Kantavaan seinään tehtäviä leikkauksia koskevat standardi DIN 1053 osa 1 tai maakohtaiset määräykset.
Näitä määräyksiä on ehdottomasti noudatettava. Kysy tämän takia neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asianomaiselta rakennusjohdolta.
Hoito ja huolto
Huolto ja puhdistus
Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-kot puhtaina, jotta voit työskennellä hyvin ja turvallisesti.
Käytä vaativissa käyttöolosuhteissa mahdollisuuksien mukaan aina imulaitetta. Puhalla tuuletusaukot puhtaiksi tihein välein ja kytke eteen vikavirtasuojakytkin (PRCD). Metallia työstettäessä sähkötyökalun sisälle saattaa kerääntyä sähköä johtavaa pölyä. Sähkötyökalun suojaeristys saattaa heikentyä.
Varastoi ja käsittele lisätarviketta huolellisesti.
Ελληνικά | 119
Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorittaa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvallisuuden vaarantamisen välttämiseksi.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Hävitys
Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.
Oikeus teknisiin muutoksiin pidätetään.
