GWS 25-230 LVI Professional - Esmerilhadeira BOSCH - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular
Marca	Bosch
Modelo	GWS 25-230 LVI Professional
Potência nominal	2500 W
Diâmetro do disco	230 mm
Velocidade em vazio	6500 rpm
Peso	5,8 kg
Dimensões (comprimento x largura x altura)	500 x 120 x 150 mm
Alimentação	230 V, 50 Hz
Comprimento do cabo	2,5 m
Interruptor	Com bloqueio de partida
Proteção contra rearranque	Sim
Freio de disco	Sim
Partida suave	Sim
Eletrônica constante	Sim, mantém a velocidade sob carga
Empunhadura antivibração	Sim
Proteção contra sobrecarga	Sim
Manutenção	Limpar as ranhuras de ventilação periodicamente; substituir escovas de carvão
Peças de reposição	Escovas de carvão, discos de reposição, cabo de alimentação
Reparabilidade	Possível substituição de escovas e cabo; serviço técnico autorizado Bosch

Perguntas frequentes - GWS 25-230 LVI Professional BOSCH

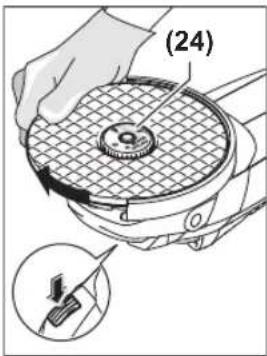

Como trocar o disco da esmerilhadeira?

Desconecte a ferramenta. Pressione o bloqueio do fuso. Gire o disco com a chave até encaixar. Solte a porca de fixação, retire o disco velho, coloque o novo e aperte a porca. Verifique se o disco gira livremente.

Que tipo de disco usar?

Use discos de 230 mm de diâmetro com orifício de 22,2 mm. Para corte ou desbaste, escolha discos adequados ao material. A velocidade máxima permitida deve ser superior a 6500 rpm. Verifique as marcas de segurança.

Como ajustar a proteção?

Solte a alavanca de ajuste da proteção. Gire-a para a posição desejada. Aperte a alavanca novamente. Certifique-se de que a proteção cubra a maior parte do disco em direção ao operador.

O freio de disco funciona?

Sim, o modelo GWS 25-230 LVI Professional possui freio de disco que para o disco rapidamente ao soltar o interruptor. Se notar que não freia, leve a ferramenta ao serviço técnico.

Como limpar a ferramenta?

Desconecte a ferramenta. Limpe o pó com um pano seco. Use ar comprimido para as ranhuras de ventilação. Não mergulhe em água. Lubrifique as peças móveis conforme o manual.

O que fazer se não ligar?

Verifique a conexão elétrica, o cabo e o interruptor. Se a tomada estiver danificada ou o interruptor não funcionar, vá a um serviço técnico. Verifique também as escovas de carvão.

Como trocar as escovas de carvão?

Desconecte a ferramenta. Retire as tampas das escovas. Extraia as escovas desgastadas e instale as novas. Certifique-se de que assentem corretamente. Recoloque as tampas. Ligue brevemente para assentar.

É compatível com um sistema de extração de pó?

Não vem equipada de fábrica com conexão para extração de pó. No entanto, pode usar aspiradores industriais com adaptadores universais, mas não foi projetada especificamente para isso.

Qual é a profundidade de corte máxima?

Com um disco de 230 mm, a profundidade de corte máxima é de aproximadamente 70 mm. Depende da espessura do disco. Sempre respeite as indicações do fabricante do disco.

Como substituir o cabo de alimentação?

O cabo deve ser substituído por um serviço técnico autorizado para evitar perigos. Não tente fazer você mesmo. Use um cabo original Bosch das mesmas especificações.

MANUAL DE UTILIZADOR GWS 25-230 LVI Professional BOSCH

pt Manual de instruções original

es Manual original

2

Português do Brasil.... Página 6

Indicações de segurança

Avisos de segurança para ferramentas em geral

AVISO

Leia todos os avisos de segurança e todas as instruções. Falha em seguir todos os avisos e instruções listados abaixo pode resultar em choque elétrico, fogo e/ou em ferimento sério.

Guarde todos os avisos e instruções para futura consultas.

O termo "ferramenta elétrica" em todos os avisos listados abaixo referem-se a ferramenta alimentada através de seu cordão de alimentação ou a ferramenta operada a bateria (sem cordão).

Segurança da área de trabalho

Mantenha a área de trabalho limpa e iluminada. As áreas desorganizadas e escuras são um convite aos acidentes.
- Não opere ferramentas em atmosferas explosivas, como na presença de líquidos inflamáveis gases ou poeira. As ferramentas criam faíscas que podem inflamar a poeira ou os vapores.
Mantenha crianças e visitantes afastados ao operar uma ferramenta. As distrações podem fazer você perder o controle.

Segurança elétrica

Os plugues da ferramenta devem ser compatíveis com as tomadas. Nunca modifique o plugue. Não use plugues de adaptador com ferramentas aterradas. Os plugues sem modificações aliados a utilização de tomadas compatíveis reduzem o risco de choque elétrico.
Evite o contato do corpo com superfícies ligadas à terra ou aterradas tais como tubulações, radiadores, fornos e refrigeradores. Há um aumento no risco de choque elétrico se seu corpo for ligado à terra ou aterramento.
- Não exponha a ferramenta à chuva ou às condições úmidas. A água entrando na ferramenta aumenta o risco de choque elétrico.
- Não force o cordão de alimentação. Nunca use o cordão de alimentação para carregar, puxar ou para desconectar a ferramenta da tomada. Mantenha o cabo elétrico longe do calor, óleo, bordas afiadas ou de partes em movimento. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico.
Ao operar uma ferramenta ao ar livre, use um cabo de extensão apropriado para o uso ao ar livre. O uso de um cabo de extensão apropriado ao ar livre reduz o risco de choque elétrico.
Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, utilizar uma alimentação protegida por um dispositivo de corrente

diferencial residual (DR). O uso de um DR reduz o risco de um choque elétrico.

Segurança pessoal

Fique atento, olhe o que está fazendo e use o bom senso ao operar uma ferramenta. Não use a ferramenta quando estiver cansado ou sob a influência de drogas, álcool ou de medicamentos. Um momento de desatenção enquanto opera uma ferramenta pode resultar em graves ferimento pessoal.
▶ Use equipamento de segurança. Sempre use óculos de segurança. O equipamento de segurança tal como a máscara de contra a poeira, sapatos de segurança antiderrapantes, capacete de segurança ou protetor auricular, utilizados em condições apropriadas reduzirão os riscos de ferimentos pessoais.
Evite a partida não intencional. Assegure-se de que o interruptor está na posição de desligado antes de conectar o plugue na tomada e/ou bateria, pegar ou carregar a ferramenta. Carregar as ferramentas com o seu dedo no interruptor ou conectar as ferramentas que apresentam interruptor na posição "ligado", são convites a acidentes.
▶ Remova qualquer chave de ajuste antes de ligar a ferramenta. Uma chave de boca ou de ajuste conectada a uma parte rotativa da ferramenta pode resultar em ferimento pessoal.
- Não force além do limite. Mantenha o apoio e o equilíbrio adequado toda vez que utilizar a ferramenta. Isto permite melhor controle da ferramenta em situações inesperadas.
Vista-se apropriadamente. Não use roupas demasiadamente largas nem joias. Mantenha seus cabelos, roupas e luvas longe das peças móveis. A roupa folgada, joias ou cabelos longos podem ser presos pelas partes em movimento.
Se os dispositivos são fornecidos com conexão para extração e coleta de pó, assegure-se de que estes estão conectados e utilizados corretamente. O uso destes dispositivos pode reduzir os riscos relacionados a poeiras.
▶ Não force a ferramenta. Use a ferramenta correta para a sua aplicação. A ferramenta elétrica correta faz o trabalho melhor e mais seguro se utilizada dentro daquilo para a qual foi projetada.
- Não use a ferramenta se o interruptor não ligar e desligar. Qualquer ferramenta que não pode ser controlada com o interruptor é perigosa e deve ser reparada.
▶ Desconecte o plugue da tomada e/ou remova a bateria da ferramenta antes de fazer qualquer tipo de ajuste, mudança de acessórios ou armazenamento de ferramenta. Tais medidas de segurança preventivas reduzem o risco de se ligar a ferramenta acidentalmente.
▶ Guarde as ferramentas fora do alcance das crianças e não permita que pessoas não familiarizadas com a

Uso e cuidados da ferramenta

ferramenta ou com estas instruções operem a ferramenta. As ferramentas são perigosas nas mãos de usuários não treinados.

▶ Manutenção das ferramentas. Cheque o desalinhamento ou coesão das partes móveis, rachaduras e qualquer outra condição que possa afetar a operação da ferramenta. Se danificada, a ferramenta deve ser reparada antes do uso. Muitos acidentes são causados pela inadequada manutenção das ferramentas.
Mantenha as ferramentas de corte afiadas e limpas. A manutenção apropriada das ferramentas de corte com lâminas afiadas tornam estas menos prováveis ao emperramento e são mais fáceis de controlar.
▶ Use a ferramenta, acessórios, suas partes etc. de acordo com instruções e na maneira designada para o tipo particular da ferramenta levando em consideração as condições de trabalho a ser desempenhado. O uso da ferramenta em operações diferentes das designadas podem resultar em uma situações de risco.

Reparos

Tenha sua ferramenta reparada por um agente de reparos qualificado e que use somente peças originais. Isto irá assegurar que a segurança da ferramenta seja mantida.

Instruções de segurança para esmerilhadeiras

Avisos de segurança comuns para operações de esmerilhamento, de lixamento, de escovagem com arame ou de corte abrasivo

▶ Esta ferramenta elétrica destina-se a funcionar como uma esmerilhadeira, lixadeira, escova de arame ou ferramenta de corte. Leia todas as indicações de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

- Não é recomendado usar esta ferramenta elétrica para executar operações de polimento. A execução de operações para as quais a ferramenta elétrica não foi projetada pode acarretar riscos e causar ferimentos pessoais.

- Não use acessórios que não sejam especificamente concebidos e recomendados pelo fabricante da ferramenta. Ainda que seja possível adaptar o acessório em sua ferramenta elétrica, isso não garante uma operação segura.

A velocidade nominal do acessório deverá ser, no mínimo, igual à velocidade máxima marcada na ferramenta elétrica. Os acessórios girando mais rápido que sua velocidade nominal podem quebrar e desintegrar-se.

▶ O diâmetro externo e a espessura do acessório devem corresponder com a potência nominal de sua

ferramenta elétrica. Os acessórios com um tamanho incorreto não podem ser devidamente protegidos ou controlados.

A montagem roscada de acessórios tem de coincidir com a rosca do veio da esmerilhadeira. Para acessórios montados por flange, o furo interior do acessório tem de coincidir com o diâmetro local do flange. Os acessórios que não são compatíveis com o hardware de instalação da ferramenta elétrica irão funcionar de forma desequilibrada, vibrar excessivamente e poderão causar a perda de controle.

Não use um acessório danificado. Antes de cada uso inspecione o acessório, como discos abrasivos quanto a lascamento e fissuras, disco de apoio quanto a fissuras, excesso de desgaste, escova de arame quanto a fios soltos ou fissurados. Se deixar cair a ferramenta elétrica ou o acessório, verifique se há danos ou instale um acessório intacto. Depois de inspecionar e instalar o acessório, proteja-se a si próprio, bem como as outras pessoas do plano do acessório rotativo e opere a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto. Normalmente, os acessórios danificados desintegram-se durante este período de teste.

▶ Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou óculos de segurança. Conforme necessário, use máscara de proteção contra poeira, proteções auriculares, luvas e avental de trabalho com capacidade para deter pequenos fragmentos abrasivos ou de peças de trabalho. Os óculos de segurança devem ter capacidade para deter os detritos projetados durante as diversas operações. A máscara contra poeira ou máscara respiratória deve ter capacidade para filtrar a partículas geradas durante seu trabalho. A exposição prolongada a ruídos de elevada intensidade poderá causar perda de audição.

Mantenha as outras pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho deve usar equipamento de proteção individual. Os fragmentos da peça de trabalho ou de um disco quebrado podem ser projetados e causar danos fora da área de trabalho imediata.

▶ Segure a ferramenta elétrica somente pelas superfícies de manuseio isoladas, ao realizar uma operação na qual o acessório de corte possa entrar em contato com a fiação não aparente ou seu próprio fio elétrico. O contato do acessório de corte a um fio "vivo" pode tornar "vivas" as partes metálicas expostas da ferramenta e pode resultar ao operador um choque elétrico.

Afaste o fio elétrico do acessório rotativo. Se perder o controle, o fio elétrico pode ser cortado ou ficar preso e sua mão ou braço podem ser puxados na direção do acessório rotativo.

- Jamais largue a ferramenta elétrica enquanto o acessório não tiver parado por completo. O acessório

8 | Português do Brasil

rotativo pode engatar na superfície e puxar a ferramenta elétrica para fora de seu controle.

▶ Não opere a ferramenta elétrica enquanto a transporta. O contato acidental do acessório rotativo com sua roupa pode puxar o acessório na direção do seu corpo.
Limpe regularmente as aberturas de ventilação da ferramenta elétrica. Caso contrário, o ventilador do motor irá aspirar a poeira para o interior da carcaça e a acumulação excessiva de poeiras metálicas poderá provocar riscos de natureza elétrica.
- Não opere a ferramenta elétrica nas proximidades de materiais inflamáveis. As chispas produzidas podem inflamar esses materiais.
▶ Não use acessórios que requerem refrigerantes líquidos. O uso de água ou de outros refrigerantes líquidos poderá resultar em eletrocussão ou choque elétrico.

Contragolpe e Avisos relacionados

O contragolpe é uma reação repentina à compressão ou bloqueio de um disco rotativo, disco de apoio, escova de fios de aço ou qualquer outro acessório. O travamento ou bloqueio levam a uma paragem abrupta do acessório em rotação, o que, por sua vez, faz com que a ferramenta descontrolada seja forçada na direção oposta do acessório rotativo no ponto de contato.

Por exemplo, se um disco abrasivo for comprimdo ou bloqueado numa peça de trabalho, a borda do disco abrasivo que está entrando no ponto de compressão pode cavar a superfície do material levando o disco abrasivo a subir ou rebater. O disco abrasivo pode tanto pular na direção do operador como na direção oposta a ele, dependendo da direção de movimento do disco abrasivo no ponto de bloqueio. Os discos abrasivos também podem se quebrar nestas condições.

O contragolpe é o resultado do mau uso e/ou procedimentos ou condições de operação incorreto e pode ser evitado tomando-se as precauções adequadas como, as dadas a seguir.

▶ Segurar firmemente a ferramenta elétrica e posicionar seu corpo e braço a permitir que você resista às forças de contragolpe. Sempre use empunhadeira auxiliar, se fornecida, para o máximo controle sobre as forças de contragolpe ou reações do torque durante a partida. O operador pode controlar as reações do torque ou forças de contragolpe, se precauções adequadas forem tomadas.
Nunca posicione sua mão próxima ao acessório de trabalho rotativo em rotação. O acessório de trabalho pode contragolpear sobre sua mão.
- Não posicione seu corpo na área onde a ferramenta elétrica irá se deslocar no caso de um contragolpe. O contragolpe levará a ferramenta na direção oposta ao movimento do disco abrasivo no momento do bloqueio.
Cuidado especial ao trabalhar cantos, quinas, etc. Evite ricochetear e bloquear o acessório de trabalho. Cantos, quinas ou ricocheteamento tem a tendência de

bloquear o acessório de trabalho e causar a perda de controle ou contragolpe.

- Não acople uma lâmina de serra para entalhar madeira ou lâmina de serra dentada. Tais lâminas levam frequentemente ao contragolpe e perda de controle.

Avisos de segurança específicos para operações de esmerilhamento ou corte abrasivo

▶ Use somente tipos de discos recomendados para sua ferramenta elétrica e a proteção específica concebida para o disco selecionado. Os discos inadequados para uso na ferramenta elétrica não podem ser devidamente protegidos e são perigosos.
A superfície de desbaste dos discos com centro rebaixado deve ser montada sob o plano do rebordo de proteção. Um disco montado incorretamente que se projete para além do plano do rebordo de proteção não poderá ser devidamente protegido.
A proteção deve ser fixada com firmeza na ferramenta elétrica e posicionada de forma a proporcionar a máxima segurança, ou seja, com a menor porção de disco exposta na direção do operador. A proteção ajuda a proteger o operador dos fragmentos de discos quebrados, do contato acidental com o disco e de chispas que podem inflamar o vestuário.
Os discos devem ser utilizados somente para as aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos de corte abrasivos se destinam a um desbaste periférico, a aplicação de forças laterais nesses discos poderá causar a sua quebra.
▶ Sempre use flanges para discos intactos e de tamanho e forma adequados para o disco selecionado. Os flanges apropriados suportam o disco, reduzindo assim a possibilidade de quebras. Os flanges para discos de corte poderão ser diferentes dos flanges para discos de desbaste.
- Não use discos gastos de ferramentas elétricas maiores. Os discos concebidos para ferramentas elétricas maiores não são adequados para a velocidade mais elevada de uma ferramenta mais pequena e poderão estourar.

Aviso de segurança adicionais específicos para operações de corte abrasivo

• Não "bloqueie" ou aplique pressão excessiva ao disco abrasivo de corte. Não tente fazer um corte de profundidade excessiva. Sobrecarregando o disco abrasivo aumenta a carga e a probalidade de torção ou puxamento do disco no corte e a possibilidade de contragolpe ou quebra do disco abrasivo.
  ▶ Não posicione seu corpo em linha e atrás do disco rotativo em rotação. Quando o disco, no ponto de operação, está se distanciando do seu corpo, o possível contragolpe pode impulsionar o disco em rotação e a ferramenta diretamente a você.
  ▶ Quando o disco abrasivo estiver puxando ou quando interromper um corte por qualquer razão, desligue a

ferramenta e segure-a sem movê-la até o disco abrasivo pare completamente. Nunca tente remover o disco do corte enquanto o disco estiver em movimento, caso contrário, pode ocorrer o contragolpe. Investigue e tenha ação corretiva para eliminar a causa do puxamento do disco.

▶ Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade plena e cuidadosamente reinicie o corte. O disco pode puxar, subir ou ocasionar o contragolpe se a ferramenta for religada na peça de trabalho.
Apoie os painéis ou peças de trabalho de grandes dimensões para minimizar o risco de compressão do disco abrasivo ou contragolpe. Peças de trabalho de grandes tendem a vergar pelo seu próprio peso. Os suportes de apoio devem estar localizados abaixo da peça de trabalho, próximos à linha de corte e próximos às bordas da peça de trabalho em ambos os lados do disco.
▶ Use precaução extra ao efetuar um "corte de bolso (imersão)" em paredes ou qualquer outra área sem visão. O avanço do disco pode cortar encanamento de gás ou água, fiação elétrica ou objetos que podem causar o contragolpe.

Avisos de segurança específicos para operações de lixamento

▶ Não use discos de lixa de papel excessivamente grande. Siga as recomendações dos fabricantes ao selecionar as lixas de papel. Lixas grandes de papel que se estendem além do suporte apresentam um risco de dilaceração e podem causar bloqueios, rasgo do disco ou contragolpe.

Avisos de segurança específicos para operações de escovação

Esteja ciente de que fragmentos de fios são lançados pela escova mesmo durante operações comuns. Não sobrecarregue os fios aplicando carga excessiva à escova Os fragmentos dos fios podem facilmente penetrar nas roupas finas e/ou a pele.
Se o uso de uma capa de proteção for recomendado para a escovação, não permita qualquer interferência do disco ou escova de fios com a capa de proteção. Discos e escovas de fios podem expandir seu diâmetro devido à carga de trabalho e força centrífuga.

Instruções de segurança adicionais

Usar óculos de proteção.

▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosões. A penetração em um cano de água causa danos materiais ou pode provocar um choque elétrico.

• Não tocar nos discos de lixar e de corte, antes que arrefeçam. Os discos ficam extremamente quentes durante o trabalho.
  ▶ Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se o plugue de rede tiver sido puxado da tomada.
  Assim é evitado um rearranque descontrolado do aparelho.
  ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com um torno de bancada está mais firme do que segurada com a mão.

Descrição do produto e especificações

Ler todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções de segurança apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Respeite as ilustrações na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica é destinada para cortar, desbastar e escovar materiais de metal e de pedra, sem utilizar água. Para cortar com materiais abrasivos ligados é necessário utilizar uma tampa de proteção especial para cortar.

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Com as ferramentas de retificar permitidas, a ferramenta elétrica pode ser usada para retificar com lixa.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Botão de travamento do veio
(2) Interruptor de ligar/desligar
(3) Punho adicional (superfície de aderência isolada)
(4) Eixo de retificação
(5) Tampa de proteção para lixar
(6) Parafuso de fixação para a capa de proteção
(7) Flange de fixação com o-ring
(8) Disco de rebarbar ^a)

(9) Porca de aperto

(10) Chave de dois furos para porca de aperto ^a)

(11) Porca de aperto rápido SDS-clic ^a)

(13) Tampa de proteção para cortar ^a)

(14) Disco de corte ^a)

10 | Português do Brasil

(15) Proteção das mãos ^a)
(16) Anéis distanciadores ^a)
(17) Prato de lixar em borracha ^a
(18) Folha de lixa ^a)
(19) Porca redonda ^a)
(20) Catrabucha tipo tacho ^a)

(21) Tampa de aspiração para cortar com patim de guía ^a)
(22) Disco de corte de diamante ^a)
(23) Punho (superfície de aderência isolada)

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. Todos os acessórios encontram-se no nosso catálogo de acessórios.

Dados técnicos
Esmerilhadeira GWS 25-180 GWS 25-230 GWS 28-180 GWS 28-230

Número de produto		3 601 HF3 0E0	3 601 HF4 0E0	3 601 HF5 0E0	3 601 HF6 0E0
		3 601 HF3 0N0	3 601 HF4 0N0	3 601 HF5 0N0	3 601 HF6 0N0
		3 601 HF3 0H0	3 601 HF4 0H0	3 601 HF5 0H0	3 601 HF6 0H0
		3 601 HF3 1E0	3 601 HF4 1E0	3 601 HF5 1E0	3 601 HF6 1E0
		3 601 HF3 1N0	3 601 HF4 1N0	3 601 HF5 1N0	3 601 HF6 1N0
		3 601 HF3 1H0	3 601 HF4 1H0	3 601 HF5 1H0	3 601 HF6 1H0
Tensão nominal V 220 220 220 220
Potência nominal absorvida W 2500 2500 2800 2800
Velocidade nominal r.p.m. 8500 6500 8500 6500
Diâmetro máx. dos rebolos mm 180 230 180 230
Rosca do eixo de retificação M 14 M 14 M 14 M 14
Comprimento máx. da rosca do eixo de retificação	mm 25 25 25 25
Limitação de corrente de arranque - - - -
Proteção contra rearranque acidental - - - -
Desligamento preventivo contragolpe - - - -
Peso conforme EPTA-Procedure 01:2014
- com punho adicional de amortecimento de vibrações	kg	5,2	5,4	5,8	5,9
Classe de proteção		☐/II	☐/II	☐/II	☐/II

As indicações são válidas para as tensões nominais indicadas. No caso de tensões divergentes e em versões específicas do país, estes dados podem variar.

Esmerilhadeira GWS 25-180 GWS 25-230 GWS 25-180 GWS 25-230

Número de produto		3 601 HF3 0G03 601 HF3 1G0	3 601 HF4 0G03 601 HF4 1G0	3 601 HF3 0G1	3 601 HF4 0G1
Tensão nominal V 127 127 127 127
Corrente nominal	A 15 15 15 15
Velocidade nominal r.p.m. 8500 6500 8500 6500
Diâmetro máx. dos rebolos mm 180 230 180 230
Rosca do eixo de retificação M 14 M 14	5/8"		5/8"
Comprimento máx. da rosca do eixo de retificação	mm 25 25 25 25
Limitação de corrente de arranque - - - -
Proteção contra rearranque acidental - - - -
Desligamento preventivo contragolpe - - - -
Peso conforme EPTA-Procedure 01:2014
- com punho adicional de amortecimento de vibrações	kg	5,2	5,4	5,2	5,4
Classe de proteção		/	/	/	/

As indicações são válidas para as tensões nominais indicadas. No caso de tensões divergentes e em versões específicas do país, estes dados podem variar.

Esmerilhadeira GWS 28-180 GWS 28-230 GWS 28-180 GWS 28-230
Número de produto		3 601 HF5 0G03 601 HF5 1G0	3 601 HF6 0G03 601 HF6 1G0	3 601 HF5 0G13 601 HF6 0G1
Tensão nominal V 127 127 127 127
Corrente nominal A 15 15 15 15
Velocidade nominal r.p.m. 8500 6500 8500 6500
Diâmetro máx. dos rebolos mm 180 230 180 230
Rosca do eixo de retificação M 14 M 14 5/8" 5/8"
Comprimento máx. da rosca do eixo de retificação	mm 25 25 25 25
Limitação de corrente de arranque - - - -
Proteção contra rearranque acidental - - - -
Desligamento preventivo contragolpe	- - - -
Peso conforme EPTA-Procedure 01:2014
- com punho adicional de amortecimento de vibrações	kg	5,8	5,9	5,8
Classe de proteção		☐/II	☐/II	☐/II

As indicações são válidas para as tensões nominais indicadas. No caso de tensões divergentes e em versões específicas do país, estes dados podem variar.

Esmerilhadeira		GWS 25-180 LVI	GWS 25-230 LVI
Número de produto		3 601 HF7 0E0	3 601 HF8 0E0
		3 601 HF7 1E0	3 601 HF8 1E0
		3 601 HF7 1N0	3 601 HF8 1N0
		3 601 HF7 1H0	3 601 HF8 1H0
Tensão nominal	V	220	220
Potência nominal absorvida	W	2500	2500
Velocidade nominal	r.p.m.	8500	6500
Diâmetro máx. dos rebolos	mm	180	230
Rosca do eixo de retificação		M 14	M 14
Comprimento máx. da rosca do eixo de retificação	mm	25	25
Limitação de corrente de arranque		●	●
Proteção contra rearranque acidental		●	●
Desligamento preventivo contragolpe		●	●
Peso conforme EPTA-Procedure 01:2014
– com punho adicional de amortecimento de vibrações	kg	5,2	5,4
Classe de proteção		☐/II	☐/II

As indicações são válidas para as tensões nominais indicadas. No caso de tensões divergentes e em versões específicas do país, estes dados podem variar.

Informação sobre a vibração

Valores totais de vibração a_h (soma vetorial nas três direções) e incerteza K determinada em função da EN 60745-2-3:

O nível de vibrações indicado nestas instruções foi medido de acordo com um método de medição padronizado e pode ser usado para comparar ferramentas elétricas entre si. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

12 | Português do Brasil

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. No entanto, se a ferramenta elétrica for usada para outras aplicações, com diferentes acessórios acopláveis ou com manutenção insuficiente, o nível de vibrações pode ser diferente. Isto pode aumentar a carga de vibrações durante o completo período de trabalho.

Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e dos acessórios acopláveis, mãos quentes durante o trabalho e a organização dos processos de trabalho.

Montagem

Montar dispositivo de proteção

- Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada.

Nota: Após quebra do rebolo durante a operação ou em caso de danos dos dispositivos de suporte na tampa de proteção/na ferramenta elétrica, a ferramenta elétrica deve ser imediatamente enviada ao Serviço de Assistência Técnica, ver endereço seção "Serviço de Assistência Técnica".

Capa de proteção para lixar

Coloque a capa de proteção (5) na gola do veio. Ajuste a posição da capa de proteção (5) às necessidades da etapa de trabalho e fixe a capa de proteção (5) com o parafuso de fixação (6).

▶ Ajuste a tampa de proteção (5) de maneira a que as faíscas não sejam direcionadas para o usuário.

Tampa de proteção para cortar

Para cortar com abrasivos ligados, use sempre uma tampa de proteção para corte (13).

▶ Ao cortar pedras, garanta a extração de poeira de forma eficaz.

A tampa de proteção para corte (13) é montada como a tampa de proteção para retificar (5).

Capa de aspiração para cortar com carrinho guia

Capa de aspiração para cortar com carrinho guia (21) é montada da mesma forma que a capa de proteção para lixar (5).

Punho adicional

▶ Use sua ferramenta elétrica apenas com o punho adicional (3).

- Não continue a usar a ferramenta elétrica se o punho adicional estiver danificado. Não efetue quaisquer alterações no punho adicional.

Aperte o punho adicional (3) em função do modo de operação à direita ou à esquerda da cabeça do mecanismo de acionamento.

Punho adicional anti-vibrações

O punho adicional anti-vibrações possibilita um trabalho com poucas vibrações, e portanto,

agradável e seguro.

- Não efetuar quaisquer alterações no punho adicional. Não continuar a utilizar um punho adicional danificado.

Proteção para as mãos

Para trabalhar com o prato de lixar em borracha (17) ou a catrabucha tipo tacho/catrabucha em disco/disco de lixa em lamelas monte sempre a proteção para as mãos (15).

Fixe a proteção para as mãos (15) com o punho adicional (3).

Montar ferramentas de retificação

- Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada.

- Não tocar nos discos de lixar e de corte, antes que arrefeçam. Os discos ficam extremamente quentes durante o trabalho.

Limpe o eixo de retificação (4) e todas as peças a montar.

Para fixar e soltar as ferramentas de retificar pressione a tecla de bloqueio do eixo (1), para ajustar o eixo de retificação.

- Acionar a tecla de bloqueio do eixo apenas com o eixo de retificação de serra parado. Caso contrário, a ferramenta elétrica pode ser danificada.

Porca de aperto rápido SDS-clic

Para trocar rapidamente a ferramenta de retificar sem usar mais ferramentas, pode usar no lugar da porca de aperto (9) a porta de aperto rápido (11).

▶ A porca de aperto rápido (11) só pode ser usada com discos de retificar ou de corte.

Use apenas porcas de aperto rápido sem danos e em bom estado (11).

Ao rosquear certifique-se de que o lado com inscrição da porca de aperto rápido (11) não aponta para o disco de retificar; a seta tem de apontar para a marca index (24).

Pressione a tecla de bloqueio do veio (1), para fixar o veio de trabalho. Para apertar a porca de aperto rápido, rode com força o disco de retificar para a direita.

Uma porca de aperto rápido sem danos e bem apertada pode ser solta rodando manualmente o anel serrilhado para a esquerda. Nunca solte uma porca de aperto rápido presa com um alicate, use antes uma chave de dois furos. Aplique a chave de dois furos da forma exibida na imagem.

Disco de retificar e de corte

Observe as dimensões das ferramentas de retificação. O diâmetro do furo deve ser do tamanho certo para o flange de montagem. Não utilizar adaptadores nem redutores.

Ao usar discos de corte de diamante, certifique-se de que a seta de sentido do disco de corte e o sentido da ferramenta elétrica coincidem (ver seta de sentido no redutor).

A sequência de montagem pode ser vista na página com desenhos.

Para fixar o disco de retificar e de corte, desaperte a porca de aperto (9) e fixe a mesma com a chave de dois furos (ver "Porca de aperto rápido SPS criclo).

▶ Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contato com outras peças.

No flange de admissão (7) existe em volta do colar central um anel de plástico (O-ring). Se o O-ring estiver ausente ou danificado, é essencial substituir o flange de admissão (7) antes de uma reutilização.

Disco de aletas

Para trabalhar com o disco de aletas, instale sempre o protetor de mãos (15).

Para trabalhar com o disco de lixar de borracha (17) monte sempre o protetor de mãos (15).

A ordem de montagem pode ser vista na página de gráficos.

Antes da montagem do prato de lixar em borracha (17) coloque os 2 anéis distanciadores (16) no eixo (4).

Solte a porca redonda (19) e aperte-a com uma chave de dois furos.

Copo escova / escova roda

Para trabalhar com a escova para copos ou escova de disco, monte sempre o protetor de mãos (15).

A ordem de montagem pode ser vista na página de gráficos.

A escova de copo / escova em disco deve ser enroscada no eixo de retificação até encostar firmemente no flange do eixo de retificação na extremidade da rosca do eixo. Aperte a escova de copo / escova de disco com uma chave de boca.

Ferramentas de retificar permitidas

Pode usar todas as ferramentas de retificar mencionadas no manual de instruções.

O número de rotações [r.p.m.] ou velocidade circunferencial permitidas [m/s] das ferramentas de retificar usadas tem de corresponder pelo menos às indicações na tabela a seguir.

Respeite o número de rotações ou a velocidade circunferencial no rótulo das ferramentas elétricas.

máx. [mm] [mm]

Dbd[r.p.m.] [m/s]

b\d	180	8	22,2	8500	80
	230	8	22,2	6500	80
D	180	-	-	8500	80
	230	-	-	6500	80

100 30 M 14 /
5/8"

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato com o pó ou sua inalação pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contem amianto só deve ser processado por pessoal especializado.

• Se possível, deverá utilizar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretrizes, vigentes no seu país, relativas aos materiais a serem trabalhados.

Evitar acúmulos de pó no local de trabalho. Pós podem se inflamar levemente.

14 | Português do Brasil

Funcionamento

Colocando em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. As ferramentas elétricas assinaladas com 230 V também podem ser operadas com 220 V.

A operação da ferramenta elétrica em geradores móveis, que não possuem reservas de energia suficientes ou controle de tensão adequado com o aumento de corrente de inicialização, pode resultar em perda de desempenho ou comportamento de alimentação atípica.

Observe a adequação do gerador que você está usando, especialmente no que diz respeito à tensão e frequência da rede.

Ligar e desligar

Para ligar a ferramenta elétrica empurre o interruptor de ligar/desligar (2) para a frente e depois pressione-o.

Para fixar o interruptor de ligar/desligar pressionado (2) empurre o interruptor de ligar/desligar (2) mais para a frente.

Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (2) ou quando este está fixo, pressione brevemente o interruptor de ligar/desligar (2) e depois solte-o.

Versão do interruptor sem sistema de travamento (específico do país):

Para ligar a ferramenta elétrica, empurre o interruptor de ligar/desligar (2) para a frente e depois pressione-o.

Para desligar a ferramenta elétrica, solte o interruptor liga/desliga (2).

▶ Verifique as ferramentas de retificar antes de cada utilização. A ferramenta de retificar tem de estar montada sem problemas e poder rodar livremente. Realize uma marcha de ensaio de pelo menos 1 minuto sem carga. Não use ferramentas de retificar danificadas, irregulares ou que vibrem. As ferramentas de retificar danificadas podem rebentar e causar ferimentos.

Limitação de corrente de arranque

(GWS 25-180 LVI / GWS 25-230 LVI)

O limitador eletrônico da corrente de arranque limita a ligação da ferramenta elétrica e permite o funcionamento com um fusível de 16 A.

Nota: Se a ferramenta elétrica começar a trabalhar com um número pleno de rotações imediatamente após ser ligada, significa que o limitador da corrente de arranque e a proteção contra rearranque involuntário não estão funcionando. A ferramenta elétrica tem de ser enviada imediatamente para o Serviço de Assistência Técnica, consulte a seção " Serviço de Assistência Técnica e recomendações da aplicação".

Desligamento preventivo contragolpe

(GWS 25-180 LVI / GWS 25-230 LVI)

No caso de contragolpe repentino da ferramenta elétrica, p. ex. bloquear com corte, a alimentação de corrente do motor é interrompida de forma eletrônica.

Para a recolocação em funcionamento coloque o interruptor de ligar/desligar (2) na posição desligado e ligue novamente a ferramenta elétrica.

Proteção contra rearranque acidental

(GWS 25-180 LVI / GWS 25-230 LVI)

A proteção contra rearranque acidental evita o arranque descontrolado da ferramenta elétrica após uma interrupção da fonte de alimentação.

Para a recolocação em funcionamento coloque o interruptor de ligar/desligar (2) na posição desligado e ligue novamente a ferramenta elétrica.

Indicações de trabalho

• Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada.
  ▶ Cuidado ao cortar em paredes de suporte de carga, ver seção "Notas sobre a estática".
  ▶ Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso.
• Não force demasiadamente a ferramenta elétrica ao ponto de fazer ela parar.
  ▶ Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos sem carga, para que a ferramenta de trabalho possa esfriar.
• Não use a ferramenta elétrica com um suporte de corte.
• Não tocar nos discos de lixar e de corte, antes que arrefeçam. Os discos ficam extremamente quentes durante o trabalho.

Nota: Em caso de não utilização, retire o plugue da tomada. A ferramenta elétrica desligada também possui um baixo consumo de energia se o plugue estiver conectado e existir tensão reduzida.

Desbastar

▶ Jamais utilizar os discos de corte para desbastar.

Com um ângulo de ataque de 30° a 40°, você obtém os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão moderada, para trás e para frente. Desta forma a peça a ser trabalhada não se torna quente demais, não muda de cor e não há ranhuras.

Disco de aletas

Com o disco de lixa em forma de leque (acessório) também é possível trabalhar em superfícies e perfis curvos. Discos de aletas têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e mais baixas temperaturas ao lixar, do que discos de lixar tradicionais.

Cortar metal

Para cortar com abrasivos ligados, use sempre uma tampa de proteção para corte (13).

Trabalhar com os discos abrasivos com avanço moderado, adequado para material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperre ou oscile. Não travar discos de corte, em funcionamento por inércia, exercendo pressão lateral.

A ferramenta elétrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário, existe perigo de a ferramenta ser pressionada de forma descontrolada sobre o corte. Ao separar perfis e tubos quadrados comece de preferência na seção transversal mais

pequena.

Cortar pedras

o Ao cortar pedras, garanta a extração de poeira de forma eficaz.
u Usar uma máscara de proteção contra pó.
u A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Para cortar pedra, é melhor usar um disco de corte de diamante.

Ao usar a capa de proteção com saída de pó (21), o aspirador deve ser adequado para aspirar pó de pedra. A Bosch tem disponíveis aspiradores adequados.

Ligue a ferramenta elétrica e coloque-a com a parte da frente do carrinho guia sobre a peça. Deslize a ferramenta elétrica com umlavanço moderado, adequado para o material a ser trabalhado.

Ao cortar materiais especialmente duros, como

p. ex. concreto com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faíscas em volta do disco de corte diamantado é um indício nítido.

Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com velocidade máxima de rotações, durante alguns instantes, para que possa esfriar.

Um avanço de trabalho muito lento e uma coroa de faíscas em volta do disco são indícios nítidos de que o disco de corte diamantado está gasto. Estes podem ser reafiados através de curtos cortes em material abrasivo, p.flex. em arenito calcário.

Cortes em paredes portantes obedecem à norma DIN1053 parte1 ou às disposições específicas dos países. É imprescindível respeitar estas regras. Antes de iniciar o trabalho deverá consultar o técnico/engenheiro de estabilidade, o arquiteto ou a chefia de obras responsáveis.

Manutenção e serviço

Manutenção e limpeza

u Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada.
u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se for necessário substituir o cabo de força, isto deverá ser realizado pela Bosch ou por uma assistência técnica autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.

Os acessórios devem ser armazenados e tratados com cuidado.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em:

www.bosch-pt.com

A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontre outros endereços da assistência técnica em:

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Não jogar as ferramentas elétricas no lixo doméstico!

Español

Plato lijador de goma
