Introdução: Poder Premium

Obrigado por adquirir uma fonte EVGA Série BQ 80 PLUS® BRONZE. A 500BQ / 600BQ / 700BQ é uma fonte de alimentação de alta qualidade que oferece um alto potencial para gamers / entusiastas. O design modular proporciona configurações de cabos personalizados para qualquer aplicação, e devido a ventoinha ultra-silenciosa de 120mm, a série 500BQ / 600BQ / 700BQ reduz o calor durante altas cargas, mantendo o nível de decibéis baixo. Projetado com a estabilidade e durabilidade em mente, a série 500BQ / 600BQ / 700BQ é a escolha perfeita para fornecer energia aos componentes.

Informações de Segurança

AVISO 1: Este produto não possui peças reparáveis pelo usuário. Abrir a carcaça representa um risco de choque e anula a garantia. A EVGA não se responsabiliza por qualquer consequência gerada por uma utilização inadequada, incluindo mas não limitando-a, uso para qual o produto não se destina, ou uso incompatível com os termos da garantia disponibilizada online. (Informeções de garantia disponível em http://br.evga.com/support/warranty e manual disponível em http://br.evga.com/support/manuals).

AVISO 2: Somente utilize os cabos incluídos ou cabos adquiridos em EVGA.com que são especificamente selecionados para a sua fonte. O uso de cabos incorretos corre o risco de falha catastrófica.

ENERGIA ESTÁVEL

A 500BQ / 600BQ / 700BQ tem excelente desempenho de energia com tensão de voltagem ultra estável e potência de saída extremamente limpa. Isso pode ajudá-lo a atingir o overclock (opcional) mais alto possível e fornecer a energia mais estável e confiável para todos os componentes. A 500BQ / 600BQ / 700BQ Ouro também tem alta eficiência de até 85% (115VAC) / 88% (220VAC\~240VAC) e tem certificação 80 PLUS® BRONZE.

A MELHOR PROTEÇÃO

A 500BQ / 600BQ / 700BQ Ouro é equipada com o maior conjunto de proteção possível, incluindo Proteção contra Sobretensão (Over Voltage Protection, OVP), Proteção contra Subtensão (Under Voltage Protection, UVP), Proteção de Sobrecorrente (Over Current Protection, OCP), Proteção contra Sobrecarga (Over Power Protection, OPP), Proteção contra Curto-Circuito (Short Circuit Protection, SCP). 500BQ / 600BQ também está coberto por uma garantia de 3 anos e o 700BQ é coberto por uma garantia de 5 anos com o lendário atendimento e suporte do EVGA.

DESIGN MODULAR

Diminuir a bagunça dentro do Gabinete, melhorar a temperatura ambiente com melhor fluxo de ar e em geral proporcionar uma aparência organizada para qualquer sistema. Design modular permite que o usuário desligue o cabo do lado da fonte de alimentação, caso não seja necessário para a configuração específica. Isso pode ajudar a liberar espaço no interior da Gabinete e melhorar a organização dos cabos, bem como o fluxo de ar em todo o sistema.

Instalação

1. Retire a fonte de alimentação da embalagem.

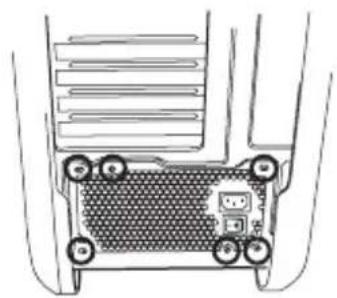

2. Use os parafusos fornecidos com o seu gabinete para instalar a fonte em seu computador. NOTA: Recomenda-se instalar a fonte de alimentação com a ventoinha voltada para baixo. No entanto, se o seu Gabinete o encaixe da fonte de alimentação é na parte de baixo e não existem orifícios de ventilação disponíveis, pode ser melhor instalar a fonte com a ventoinha voltada para cima para uma maior eficiência e confiabilidade.

3. Conecte o cabo ATX 20+4-Pin na placa-mãe.

Manual do Usuário para Fonte de Alimentação 500W / 600W 700W Bronze

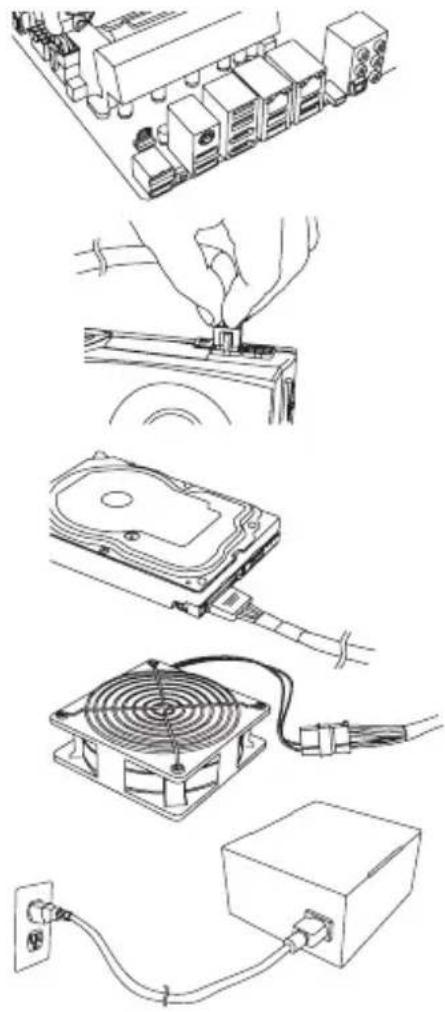

1. Conecte o cabo 4+4-Pin EPS12V de sua Fonte em sua placa-mãe.

2. Conecte os cabos PCIe de 6/6+2-Pin em sua(s) placa(s) de vídeo. IMPORTANTE: Não tente conectar um cabo PCI-E de 8-Pin em um conector de 6-Pin sem antes retirar os dois pinos adicionais.

3. Conecte os cabos de energia SATA aos seus dispositivos (discos rígidos, SSDs e dríves ópticos).

4. Conecte os "Molex" conectores de 4-Pin periféricos para ventiladores, bombas, componentes adicionais e outros dispositivos/adaptadores.

5. Conecte o cabo de alimentação para o fornecimento de energia na tomada. Verifique todas as conexões para garantir uma conexão sólida e ligue o interruptor de alimentação da fonte de alimentação para a posição ON.

Perguntas Frequentes

P: Eu vejo há mais de 4 orifícios na parte traseira da fonte de alimentação, mas a embalagem só ofertas (4) parafusos está faltando algum?

R: Não falta nada, você só precisará anexar a fonte de alimentação EVGA no Gabinete com 4 parafusos. A fonte de alimentação oferece mais de (4) orifícios para oferecer compatibilidade ideal para projetos atuais de Gabinetes diferenciados.

P: E se eu quiser usar adaptadores de energia para a minha placa(s) de vídeo/placa-mãe/periféricos?

R: A EVGA recomenda o uso de conexões de alimentação direta da fonte de alimentação para ligar a placa de vídeo(s), as conexões de placas-mãe e de outras conexões de alimentação auxiliares para a distribuição de energia ideal. Adaptadores de energia só deve ser necessário quando essa é a única opção.

P: Se eu tiver um problema ou uma dúvida, posso obter suporte?

R: Todos os produtos EVGA contam com garantia, assim como suporte técnico 24/7. O Suporte de sua fonte pode ser obtido através do Skype “SuporteEVGA”, ou entre em contato por e-mail através do [e-mail].

EVGA 500BQ / 600BQ Configuração de cabos

Modular Connector		Cables Cable Color
Hard Lined	MB	1 x ATX 20+4-Pin	Preto
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
VGA1		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

EVGA 700BQ Cable Configuration

Modular Connector		Cables Cable Color
Hard Lined	MB	1 x ATX 20+4-Pin	Preto
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
	VGA	1 x PCI-E 8(6+2)-Pin x 2
VGA1		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

EVGA 500BQ / 600BQ / 700BQ Configuração de cabos

EVSA	500W BRONZE
AC Input	100-240 VAC, 8-4A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 41.6A 0.3A 2.5A
Combined, W	110W 499.2W			3.6W 12.5W
Output power, Pcont	500W

EVGA	600W BRONZE
AC Input	100-240 VAC, 10-5A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 50A 0.3A 2.5A
Combined, W	120W 600W			3.6W 12.5W
Output power, Pcont	600W

EVGA	700W BRONZE
AC Input	100-240 VAC, 12-6A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 58.3A 0.3A		2.5A
Combined, W	130W 699.6W			3.6W	12.5W
Output power, Pcont	700W
