MANUALE UTENTE 700 BQ EVGA

Informazioni di sicurezza....32

Caratteristiche....33

Installazione....33

Domande e risposte....34

Configurazione dei cavi EVGA 500BQ / 600 / 700BQ....35

Specifiche tecniche EVGA 500BQ / 600 / 700BQ....36

Introduzione: Potenza Premium

Grazie per aver acquistato l'unità di alimentazione EVGA BQ 80 PLUS® BRONZE. L'unità 500BQ / 600BQ / 700BQ è un alimentatore premium che offre un fantastico rapporto qualità-prezzo per tutti i gamer e i system builder. Il design modulare consente configurazioni dei cavi su misura per qualsiasi applicazione e, grazie alla ventola ultra silenziosa il di 120 mm, la serie 500BQ / 600BQ / 700BQ riduce l'emissione di calore durante l'uso intensivo e la rumorosità. Progettata per offrire la massima stabilità e durevolezza, la serie 500BQ / 600BQ / 700BQ è la scelta ideale per alimentare ogni sistema.

Informazioni di sicurezza

ATTENZIONE 1: questa unità non ha parti manutenibili dall'utente al suo interno. L'apertura del case comporta un rischio di folgorazione e invaliderà la garanzia del prodotto. EVGA non sarà responsabile per qualsiasi uso improprio, incluso, ma non limitato a, qualsiasi utilizzo del prodotto non conforme alla sua destinazione o un utilizzo non conforme con le condizioni di garanzia disponibili online. (Le informazioni sulla garanzia sono disponibili su www.evga.com/support/warranty e questo manuale è disponibile su www.evga.com/manuals).

ATTENZIONE 2: Solo utilizzare cavi incluso o acquisito dal EVGA.com che sono specificamente etichettato per di alimentazione. L'uso di cavi non corretti dà la possibilità di guasto catastrofico.

POTENZA STABILE

L'unità 500BQ / 600BQ / 700BQ offre eccezionali prestazioni elettriche con una tensione ultra stabile e una erogazione della potenza estremamente pulita. Questo consente di ottenere il più alto overclocking possibile (opzionale) ed erogare una potenza estremamente stabile e affidabile a tutti i componenti. La 500BQ / 600BQ / 700BQ offre inoltre fino all'85% (115 V CA)/88% (220 V CA\~240 V CA) di efficienza ed è certificata 80 PLUS® BRONZE.

PROTEZIONE DI ALTISSIMA QUALITÀ

L'unità 500BQ / 600BQ / 700BQ è dotata del sistema di protezione più completo, fra cui protezione dalla sovratensione (OVP) protezione dalla sottotensione (UVP), protezione dalla sovralimentazione (OPP), protezione dai cortocircuiti (SCP) e protezione dalla sovracorrente (OCP). 500BQ / 600BQ è coperto da una garanzia di 3 anni e 700BQ è coperta da una garanzia di 5 anni con il leggendario servizio clienti e il supporto di EVGA.

DESIGN MODULARE

Riduci il numero di componenti nel case e migliora la temperatura ambientale con un flusso d'aria ottimizzato, il tutto con un look estremamente pulito. I design modulari delle PSU consentono all'utente di scollegare i cavi dal lato alimentatore se non sono necessari per la configurazione specifica. Questo può aiutare a liberare spazio all'interno del case e a migliorare la gestione dei cavi, così come il flusso d'aria in tutto il sistema.

Installazione

1. Rimuovere l'alimentatore dalla confezione.

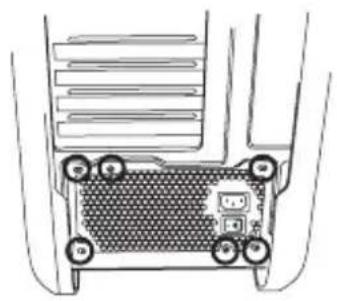

2. Utilizzare le viti fornite con il case per installare l'alimentatore nel proprio computer. NOTA: si raccomanda di installare l'alimentatore con la ventola rivolta verso il basso. Tuttavia, se nel case l'alimentatore è ubicato nella parte inferiore e fori di ventilazione non sono disponibili, è possibile installare l'alimentatore con la ventola rivolta verso l'alto per una maggiore efficienza e affidabilità.

3. Conecte o cabo ATX 20+4-Pin na placa-mãe.

Manuale utente Unità di alimentazione 500W / 600W 700W Bronze

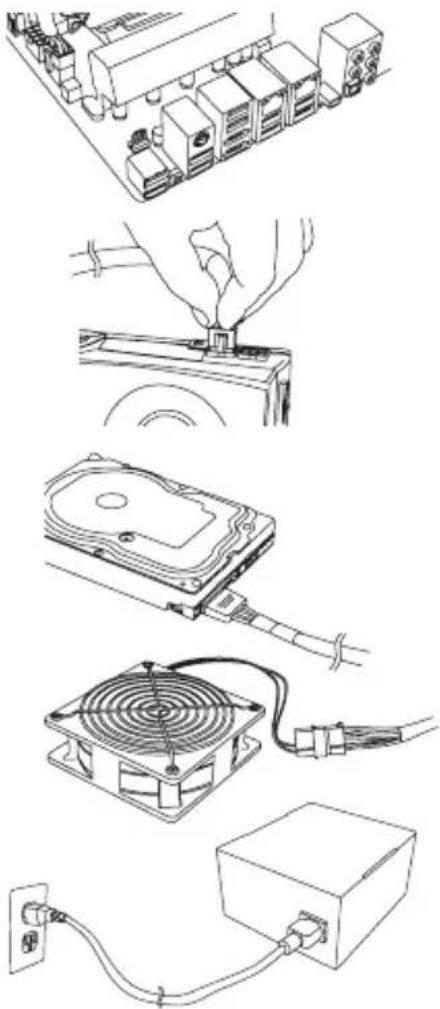

1. Collegare il cavo EPS12V da 4+4 pin alla scheda madre.
2. Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede grafiche. NOTA: non tentare di collegare un cavo PCI-E a 8 pin a un connettore a 6 pin senza prima rimuovere i due pin supplementari.
3. Collegare i cavi di alimentazione SATA a tutte le unità di dati o unità ottiche (hard disk, unità allo stato solido, unità ottica).
4. Collegare i connettori "Molex" periferici a 4 pin per le ventole, le pompe, i componenti legacy e altri dispositivi/adattatori.
5. Collegare il cavo di alimentazione CA all'alimentatore e alla presa a muro. Controllare tutti i collegamenti per assicurarsi che siano ben saldi e accendere l'alimentatore premendo l'interruttore di alimentazione (posizione "ON").

D. Sul retro dell'alimentatore sono presenti più di quattro fori per le viti, ma nella confezione ci sono solo (4) viti; mancano alcune viti?
R. Non manca nulla; l'alimentatore EVGA viene montato nel case con le quattro viti in dotazione. L'alimentatore è dotato di più di (4) fori per offrire una compatibilità ottimale con tutti i design dei case moderni.
D. E se volessi utilizzare adattatori di corrente per la mia scheda grafica/scheda madre/periferiche?
R. EVGA raccomanda sempre l'utilizzo di collegamenti elettrici diretti alla rete elettrica per alimentare tutti i componenti.
D. Se ho un problema o una domanda, è possibile richiedere assistenza?
R. TUTTI i prodotti EVGA sono supportati da garanzie top tier e da supporto tecnico 24/7. Se si necessita di supporto per il proprio alimentatore, vedere i dettagli di contatto di seguito:
USA: [phone] opzione 1, opzione 3 o inviare un'e-mail a [e-mail].
Europa: [phone] o inviare un'e-mail tramite eu.evga.com/support.

Configurazione dei cavi EVGA 500BQ / 600BQ

Modular Connector		Cables Cable Color
Hard Lined	MB	1 x ATX 20+4-Pin	Nero
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
VGA1		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

EVGA 700BQ Cable Configuration

Modular Connector		Cables Cable Color
Hard Lined	MB	1 x ATX 20+4-Pin	Nero
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
	VGA	1 x PCI-E 8(6+2)-Pin x 2
VGA1		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

Configurazione dei cavi EVGA 500BQ / 600BQ / 700BQ

EVGA	500W BRONZE
AC Input	100-240 VAC, 8-4A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 41.6A 0.3A 2.5A
Combined, W	110W 499.2W			3.6W 12.5W
Output power, Pcont	500W

EVGA	600W BRONZE
AC Input	100-240 VAC, 10-5A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 50A 0.3A 2.5A
Combined, W	120W 600W			3.6W	12.5W
Output power, Pcont	600W

EVGA	700W BRONZE
AC Input	100-240 VAC, 12-6A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 58.3A 0.3A 2.5A
Combined, W	130W 699.6W			3.6W	12.5W
Output power, Pcont	700W

E006-00-000128

VI_201710
