MANUALE UTENTE SuperNOVA P3 1200 EVGA
Manuale utente Unità di alimentazione 1000W / 1200W PLATINUM
Indice
Introduzione....37
Informazioni di sicurezza....37
Contenuto della confezione 37
Caratteristiche 38
Installazione....38
Domande e risposte 40
Configurazione dei cavi SuperNOVA 1000 / 1200 P3....41
Specifiche tecniche SuperNOVA 1000 / 1200 P3 ....42
Italiano
36
EVGA.
Manuale utente Unità di alimentazione 1000W / 1200W PLATINUM
Introduzione: Potenza Premium
Ecco i nuovi alimentatori SuperNOVA EVGA P3. Con certificato 80 PLUS® Platinum, condensatori 100% giapponesi, una ventofa a cuscinetti fluidonamici ultra silenziosa, un layout interno più essenziale per incrementare il flusso d'aria, un modulo di resistori variabili (che migliora la stabilità della tensione), una gramma complate di protezioni per l'alimentatore più la garanzia EVGA di 10 anni, massima prestazione a livello mondiale su tutti gli alimentatori P3.
Informazioni di sicurezza
ATTENZIONE1: questa unità non ha parti manutenibili dall'utente di suo interno. L'apertura del case comporta un rischio di folgorazione e invalidata la garanzia del prodotto. EVGA non sarà responsabile per qualistati uso proprio, incluso, ma non limitato o, qualistati utilizzo del prodotto non conforme alla sua destinazione o un utilizzo non conforme con le condizioni di garanzia disponibili online. La informazioni sulla garanzia sono disponibili sul www.vgs.com/svcp.com/sranti, a questo manuale e disponibile e su www.vgs.com/manuals.
ATTENZIONE2: Solo utilizzare cavi incluso o scquisito dal EVGA.com che sono specificamente etichettato per ci alimentazione. L'uso di cavi non corrett: dà la possibilità di questo catastrofico.
Contenuto della confezione
Nella confezione dell'alimentatore 1000 / 1200 P3 sono inclusi i seguenti componenti per l'installazione dell'unità e test opzionali;
1200 P31000 P3
(1) Alimentatore EVGA
(1) Manuale EVGA
(4) Viti di montaggio
(1) Tester PSU EVCA (24 pin)
(1) Cavo ATX 24 pin
(2) Cav CPU EPS/ATX12V 8|4-4 pin
(4) Cam PCI-E VGA 8(6+2) pin
(2) 2 x Cav PCI-E VGA 8(6+2) pin
(4) Cavi SATA 3
(1) Cavo Mplex
(1) Adattatore Molex-FDD
(1) Cavo alimentazione (opzionale)
(1) Alimentatore EVCA
(1) Manual: EVGA
(4) Viè di montagnio
(1) Cavo alimentazioni (spichiali
37
Italiano
VGA.
Manuale utente Unità di alimentazione 1000W / 1200W PLATINUM
Caratteristiche
POTENZA STABILE
La serie P3 offre eccezionali prestazioni elettriche con una tensione ultra stabile e una erogazione della potenza elettrica estremamente pulita. Questo consante di ottenere il più alto overclocking possibile (opzionale) ed erogare una potenza estremamente stabile e affidabile a tutti i componenti. La serie P3 offre inoltre un'elevata efficienza - fino al 92% (115V-)/ 94% (230V-) - ed è certificata 80 PLUS® PLATINUM.
SISTEMA DI CONTROLLO TERMICO ECO
L'intelligente sistema di controllo termico ECO di EVGA offre un funzionamento silenzioso ai bassi carichi, un'efficienza migliorata e una vita in servizio della ventola più lunga. Abilitata con un semplice interruttore sull'alimentatore, la funzione "No Fan Spin" è ideale per gli utenti che desiderano ridurre la rumorosità ambientale complessiva. Risparmia sui costi energetici ed evita di utilizzare la ventola inutilmente con il sistema di controllo termico ECO di EVGA.
PROTEZIONE DI ALTISSIMA QUALITÀ
La serie P3 è dotata del sistema di protezione più completo, fra cui protezione dalla sovratensione (OVP), protezione dalla sottotensione (UVP), protezione dalla sovrailimentazione (OPP), protezione dai cortocircuiti (SCP) protezione dalla sovracorrente (OCP), e protezione dalla sovratemperatura (OTP). Questo prodotto è anche coperto da una eccezionale garanzia di 10 anni e il leggendario servizio clienti e supporto di EVGA.
Qualità di costruzione superiore
La serie P3 è stata costruita secondo i più alti standard, utilizzando condensatori 100% giapponesi (temperatura di esercizio 105 gradi Ceisius) e semiconduttori di marchio di alta qualità per il massimo delle prestazioni e affidabilità. La ventola Ultra Quiet con cuscinetto fluido dinamico di 135 mm offre il raffreddamento necessario per un funzionamento affidabile.
DESIGN MODULARE
Riduci il numero di componenti nel case e migliora la temperatura ambientale con un flusso d'aria ottimizzato, il tutto con un look estremamente pulito. I design completamente modulari delle PSU consentono all'utente di scollegare i cavi dal lato dell'alimentatore se non sono necessari per la configurazione specifica. Questo può aiutare a liberare spazio all'interno del case e a migliorare la gestione dei cavi, così come il flusso d'aria in tutto il sistema.
Installazione
-
Rimuovere l'alimentatore dalla confezione,
-
(Opzionale) Utilizzando il tester della PSU, collegare il cavo a 24 pin alla PSU e quindi collegare il tester al cavo a 24 pin. Collegare il cavo di alimentazione ATX alla PSU e inserire il cavo PWR nella presa o protezione dalla sovratensione/UPS che si prevede di usare. Una volta collegato, accendere l'unità premendo l'interruttore di alimentazione (posizione "ON"). (Se la modalità ECO è impostata su ON, la ventola non sarà in funzione)
Nota: se si utilizza un sistema di raffreddamento ad acqua, questo tester è un'opzione semplice e sicura per lo spurgo/drenaggio/test dei componenti di raffreddamento ad acqua, senza dover utilizzare una graffetta o altro dispositivo.
Italiano
38
EVGA.
Manuale utente Unità di alimentazione 1000W / 1200W PLATINUM
-

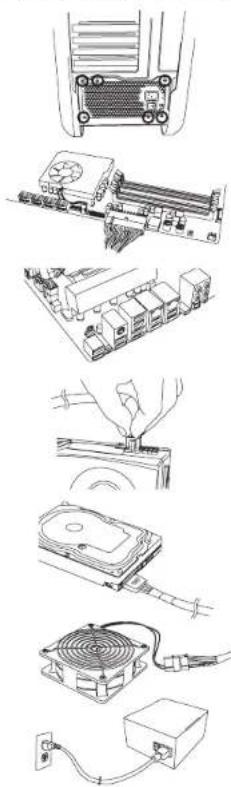

Utilizzare le viti fornite con il case per installare l'alimentatore nel proprio computer. NOTA: si raccommanda di installare l'alimentatore con la ventola rivolta verso il basso. Tuttavia, se nel case l'alimentatore è ubicato sulla parte inferiore e fori di ventilazione non sono disponibili, è possibile installare l'alimentatore con la ventola rivolta verso l'alto per una maggiore efficienza e affidabilità.
-
Collegare il cavo ATX da 24 pin alla scheda madre.
-
Collegare il cavo EPS12V da 4+4 pin alla scheda madre. (Opzionale) – se si intende utilizzare un overclocking estremo e la propria scheda madre supporta connettori per l'alimentazione della CPU a 8 pin o 4 pin, collegare il secondo cavo EPS12V da 4+4 pin. Questo è solo necessario per un overclocking estremo o per schede madri con doppia CPU.
-
Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede grafiche. NOTA: non tentare di collegare un cavo PCI-E a 8 pin a un connettore a 6 pin senza prima rimuovere i due pin supplementari.
-
Collegare i cavi di alimentazione SATA a tutte le unità di dati o unità ottiche (hard disk, unità stato solido, unità ottiche).
-
Collegare i connettori "Molex" periferici a 4 pin a ventole, pompe, componenti legacy e altri dispositivi/adattatori.
-
Collegare il cavo di alimentazione CA all'alimentatore e alla presa a muro. Controllare tutti i collegamenti per assicurarsi che siano ben saldi e accendere l'alimentatore premendo l'interruttore di alimentazione (posizione "ON").
39
Manuale utente Unità di alimentazione 1000W / 1200W PLATINUM
Domande e risposte
D. Sul retro dell'alimentatore sono presenti più di quattro fori per le viti, ma nella confezione ci sono solo (4) viti; mancano alcune viti?
R. Non manca nulla; l'alimentatore EVGA viene montato nel case con le quattro viti in dotazione. L'alimentatore è dotato di più di (4) fori per offrire una compatibilità ottimale con tutti i design dei case moderni.
D. La mia unità di alimentazione EVGA include (2) cavi EPS per la scheda madre; è necessario collegarli
R. Le schede madri necessitano di (1) solo collegamento EPS a 4+4 o 8 pin. Su alcuni modelli, la scheda madre è dotata di un collegamento a 4+4 o 8 pin aggiuntivo per configurazioni a doppla CPU o per un overclocking estremo. Se la scheda madre supporta due collegamenti EPS a 4-4 pin, consultare il manuale del produttore della scheda madre per dettagli sul funzionamento e l'alimentazione dei collegamenti EPS.
D. Cos'è il sistema di controllo termico ECO?
R. Il sistema di controllo termico ECO, se abilitato, consente alla ventola dell'alimentatore EVGA di spegnersi con un funzionamento a carichi da bassi a moderati. La ventola dell'alimentatore EVGA si raccenderà automaticamente solo quando è necessario, in base alla loading raggiunta dall'alimentatore. La ventola aumenterà anche la velocità di funzionamento (giri/min.) in base al carico richiesto dai componenti collegati, se necessario. Questo previene inuttili rotazioni, riduce i livelli di rumorosità ambientale e aumenterà la vita in servizio della ventola a causa della ridotta rotazione.
Nota: se il controllo termico ECO è disattivato, la ventola sarà sempre in funzione, anche ai carichi bassi. La ventola aumenterà automaticamente anche la velocità di funzionamento (gin/min.), in base all'assorbimento elettrico dei componenti collegati, se necessario.
D. E se volessi utilizzare adattatori di corrente per la mia scheda grafica/scheda madre/periferiche?
R. EVGA raccomanda sempre l'utilizzo di collegamenti diretti alla rete elettrica per alimentare tutti i componenti.
D. È importante quale estremità del cavo si inserisce nell'unità di alimentazione?
R. Si, i collegamenti all'alimentatore non possono essere "separati" come il connettore EPS (CPU), il quale è formato da 4-4 pin su un lato e da 8 pin (intero) sull'altro. Controllare ciascun cavo in quanto tutti i cavi sono etichettati per il collegamento corretto all'alimentatore e collegare direttamente all'alimentatore solo il cavo "corrispondente", come riportato su ciascun connettore.
D. Se ho un problema o una domanda, è possibile richiedere assistenza?
R. TUTTI i prodotti EVGA sono supportati da garanzie top tier e da supporto tecnico. Se si necessita di supporto per il proprio alimentatore, vedere i dettagli di contatto di seguito: USA: +1 868 861 3042 opzione 1, opzione 3 o inviare un'e-mail a suoport@evga.com. Europa: +49 89 189 049 11 o inviare un'e-mail tramite au. evga.com/support.
Italiano
40
EVGA.
Manuale utente Unità di alimentazione 1000W / 1200W PLATINUM
SuperNOVA Configurazione dei cavi SuperNOVA 1000 / 1200 P3
| 1000 P3 | Connettore modulare Connettore per cavo Quantità di cavo | ||
| MB ATX 24-Pin x 1 | 1 | ||
| CPU1,CPU2 | EPS/ATX12V 8(4+4)-Pin x 1 | 2 | |
| VGA1,VGA2,VGA3,VGA4VGAS,VGA6 | PCI-E 8(6+2)-Pin | 4 | |
| PCI-E 6(6+2)-Pin x 2 | 2 | ||
| SATA1,SATA2,SATA3,SATA4 | SATA 5-Pin x 3 | 4 | |
| PERIF Molex 4-Pin x 4 1 | |||
| FDD Molex to FDD Adapter 1 | |||
| 1200 P3 | Connettore modulare Connettore per cavo Quantità di cavo | ||
| MB ATX 24-Pin x 1 | 1 | ||
| CPU1,CPU2 | EPS/ATX12V 8(4+4)-Pin x 1 | 2 | |
| VGA1,VGA2,VGA3,VGA4 | PCI-E 8(6+2)-Pin | 4 | |
| VGA5,VGA6 | PCI-E 6(6+2)-Pin x 2 | 2 | |
| SATA1,SATA2,SATA3.SATA4 | SATA 5-Pin x 3 | 4 | |
| PERIF1,PERIF2 Molex 4-Pin x 4 2 | |||
| FDD Molex to FDD Adapter 1 | |||
Dimensioni: 86 mm (A) x 150 mm (L) x 180 mm (P)
Protezione: protezione dalla sovratensione (OVP), protezione dalla sottotensione (UVP), protezione dai cortocircuiti (SCP), protezione dalla sovralimentazione (OPP), protezione dalla sovracorrente (OCP), protezione dalla sovratemperatura (OTP).
41
Italiano
EVGA.
Manuale utente Unità di alimentazione
1000W / 1200W PLATINUM
SuperNOVA Specifiche tecniche SuperNOVA 1000 / 1200 P3
| EVSA. | SuperNOVA 1000 P3 | ||||
| Ingresso CA | 100-240V~, 12-6A, 60/50Hz | ||||
| Uscita CC === | +3.3V +1 | 2V -+5W +5 | /sb | ||
| Uscita MAX, A | 25A 25A 83.3A 0.5A 3A | ||||
| Combinata, W | 125W 1000 W | 6W | 15W | ||
| Potenza di usota. Point | 1000W @ +50°C | ||||
| EVSA. | SuperNOVA 1200 P3 | ||||
| Ingresso CA | 100-240V-, 14-7A, 60/50Hz | ||||
| Uscita CC = | +3.3V -12V +90V +5/sb | ||||
| Uscita MAX, A | 25A 25A 100A 0.5A 3A | ||||
| Comcinata, W | 125W 1200W | 6W 15W | |||
| Potenza di uscita, Point | 1200W @ +50°C | ||||
