MANUAL DE UTILIZADOR SuperNOVA P3 1200 EVGA

Manual do Usuário para Fonte de Alimentação 1000W / 1200W PLATINUM

Tabela de Conteúdo

Introdução 30

Informações de Segurança 30

Conteúdo da Embalagem ....30

Recursos ....31

Instalação ....31

Perguntas Frequentes....33

SuperNOVA 1000 / 1200 P3 Configuração de cabos....34

SuperNOVA 1000 / 1200 P3 Especificação....35

29

Português

EVGA.

Manual do Usuário para Fonte de Alimentação 1000W / 1200W PLATINUM

Introdução: Poder Premium

Apresentando as fontes de alimentação EVGA SuperNOVA P3. Com certificação 80 PLUS® Platinum, capacitores 100% japoneses, uma fan de roliamento dinâmico de fluido com operação quase silenciosa, um layout interno mais limpo para aumentar o fluxo de ar, um módulo de resistor variável (melhora a estabilidade da tensão), um conjunto completo de proteções de fonta de alimentação e Garantia global lider mundial de 10 anos da EVGA para todas as fontes de alimentação P3.

Informações de Segurança

AVISO: Este produto não possui peças recariváveis pelo usuário. Abrir a croça representa um risco de choque e enha a garantia. A EVGA não se responsabilizes por qualquer consequência gerada por uma utilização inadequada, incluído mas não limitado a, uso para que el produto não se destina, ou uso incompatível com os termos da garantia disponibilizada onima, (informações de garantia disponível em http://evga.com/ support/warranty e manual disponível em http://evga.com/ support/reinuate 1.

AVISO: Somente utilize os cabos incluídos ou cabos adquiridos em EVGA com que são especificamente selecionados para a sua fonte. O uso de cabos incorreiros corre o risco de falta catastrófica.

Conteúdo da Embalagem

Incluido com a sua fonte de alimentação EVGA SuperNOVA 1000 / 1200 P3 oferece os seguintes itens para a instalação adequada e teste opcional:

1200 P31000 P3

(1) Fonte EVGA
1: Manual EVGA
(4) Paraíusos de montagem
(1) Testador de Fonte EVGA (24 Pin)
1) Cabo 24 Pin ATX
12 Cabo 8M+4 Pin EPS/ATX 12V CPU
4 Cabos B16121-Pin PCI-F VGA
(2) Cabos 2 x 816121-Pin PCI-E VGA
41 Cabra 3 SATA
1 Cabo 4 Molex
(1) Adaptador Molex para FDD
[1] Cabo de alimentação (opcional)

(1) Fonte EVGA
(1) Manual EVGA
(4) Paraíusca de montagem
(1) Testador de Fonte EVGA (24-Pini
(1) Cabo 24 Pin ATX
(2) Cabos 8(M+1)-Pin EPS/ATX12V CPU
(4) Cabos B16+21-Fin PCI-E VGA
(2) Cabos 2 x B/E+21-Pin PCI-E VGA
(4) Cabra 3 SATA
(2) Cabos 4 Molex
(1) Adaptador Molex para FDD
(1) Cabo de alimentação (epicional)

Português

30

EVGA.

Manual do Usuário para Fonte de Alimentação 1000W / 1200W PLATINUM

Recursos

ENERGIA ESTÁVEL

A série P3 tem excelente desempenho energético com tensão estável e ultra potência extremamente limpa. Isso pode ajudá-lo a atingir o mais alto possível overclock (opcional) e fornecer a energia mais estável e confiável para todos os componentes. A série P3 também tem alta eficiência de até 92% (115V\~) / 94% (230V\~) o ó 80 PLUS® PLATINUM.

O Sistema de Controle Térmico Inteligente ECO EVGA proporciona um funcionamento silencioso em baixas cargas, maior eficiência e maior vida útil do ventilador. Ativado por um interruptor simples diretamente na fonte de alimentação, o recurso "rotação de fan nulo" é ideal para usuários que procuram reduzir o ruido geral em ambientes. Economize nos custos de energia e uso fã desnecessário da fan com o Sistema de Controle Térmico ECO EVGA.

A MELHOR PROTEÇÃO

A série P3 é equipada com os maior conjunto de proteção possível, incluindo Proteção contra Sobretensão (Over Voltage Protection, OVP), Proteção contra baixa tensão (Under Voltage Protection, UVP), Proteção contra alimentação excessiva (Over Power Protection, OPP), Proteção contra Curto-Circuito (Short Circuit Protection, SCP), Proteção de Sobrecorrente (Over Current Protection, OCP), Proteção contra Alta Temperatura (Over Temperature Protection, OTP). Este produto também é coberto pela incrível garantia de 10 anos e o lendário Suporte EVGA.

QUALIDADE DE ACABAMENTO SUPERIOR

A série P3 é construída com o mais alto padrão, utilizando capacitores 100% japoneses rotulados à 105 graus Celsius e semicondutores de marcas de altíssima qualidade para uma melhor performance e durabilidade. A ventoinha ultra silenciosa de 135mm com fans Fluid Dynamic Bearing proporcionam refrigeração adequada praticamente sem ruidos quando não for necessária e refrigeração ideal para operações pesadas.

DESIGN MODULAR

Diminuir a bagunça dentro do Gabinete, melhorar a temperatura ambiente com melhor fluxo de ar e em geral proporcionar uma aparência organizada para qualquer sistema. Design modular permite que o usuário desligue o cabo do lado da fonte de alimentação, caso não seja necessário para a configuração específica. Isso pode ajudar a liberar espaço no interior da Gabinete e melhorar a organização dos cabos, bem como o fluxo de ar em todo o sistema.

Instalação

1. Retire a fonte de alimentação da embalagem.

2. (Opcional) Usando a ferramenta de teste de Fonte fornecido, conecte o cabo de 24-Pin na fonte de alimentação, em seguida, anexar a ferramenta de teste para o cabo de 24-Pin. Conecte o cabo de alimentação ATX para a fonte de alimentação e ligue o cabo PWR na tomada ou estabilizador / no-break que você planeja usar. Uma vez conectado, ligue o interruptor de alimentação para a posição ON.

Atenção: Se você estiver usando uma configuração de refrigeração a água, esta ferramenta de teste de forma simples e seguro, opção para o vazamento/drenagem/componentes de restriamento à água e teste sem a necessidade de um clipe de papel ou outro dispositivo.

31

Português

EVGA.

Manual do Usuário para Fonte de Alimentação 1000W / 1200W PLATINUM

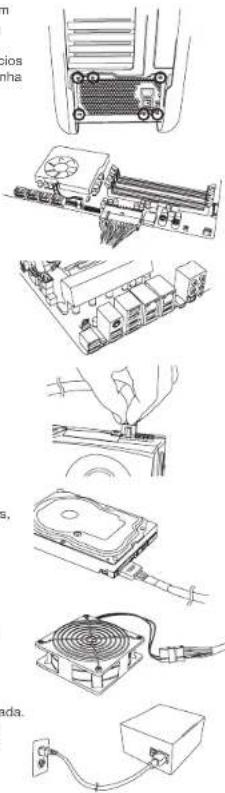

1. Use os parafusos fornecidos com o seu gabinete para instalar a fonte em seu computador, NOTA: Recomenda-se instalar a fonte de alimentação com a ventoinha voltada para baixo. No entanto, se o seu Gabinete o encaixe da fonte de alimentação é na parte de baixo e não existem orificios de ventilação disponíveis, pode ser melhor instalar a fonte com a ventoinha voltada para cima para uma maior eficiência e confiabilidade.
2. Conecte o cabo ATX de 24-Pin de sua Fonte em sua placa-mãe.
3. Conecte o cabo 4+4-Pin EPS12V de sua Forte em sua placa-mãe. (Optional) - Se você está pensando em realizar overclock e a sua placa-mãe suporta 8-Pin adicional ou conectores de alimentação da CPU de 4-Pin, conecte o segundo cabo EPS12V 4+4-Pin. Isso só é necessário para overclocking pesado ou para placas-mãe dual processadas. (Dual CPU)
4. Conecte os cabos PCIe de 6/6+2-Pin em sua(s) placa(s) de vídeo. IMPORTANTE: Não tente conectar um cabo PCI-E de 8-Pin em um conector de 6-Pin sem antes retirar os dois pinos adicionais.
5. Conecte os cabos de energia SATA aos seus dispositivos (discos rígidos, SSDs e drives ópticos).
6. Conecte os "Molex" conectores de 4-Pin periféricos para ventiladores, bombas, componentes adicionais e outros dispositivos/adaptadores.
7. Conecte o cabo de alimentação para o fornecimento de energia na tomada. Verifique todas as conexões para garantir uma conexão solida e ligue o interruptor de alimentação da fonte de alimentação para a posição ON.

Português

32

Manual do Usuário para Fonte de Alimentação 1000W / 1200W PLATINUM

Perguntas Frequentes

P: Eu vejo há mais de 4 orifícios na parte traseira da fonte de alimentação, mas a embalagem só ofertas (4) parafusos está faitando algum?

R: Não falta nada, você só precisará anexar a fonte de alimentação EVGA no Gabinete com 4 parafusos. A fonte de alimentação oferece mais de (4) orifícios para oferecer compatibilidade ideal para projetos atuais de Gabinetes diferenciados.

P: Minha Fonte EVGA inclui 2 cabos EPS para a minha placa mãe, eu preciso conectar os dois juntos?

R: A maioria das placas-mães modernas requerem apenas conexão (1) 4+4 ou 8-Pin EPS. Em alguns modelos, uma conexão de 4+4-Pin adicional sobre a placa-mãe pode ser encontrada para configurações CPU dual ou para um overclocking. Se a sua placa-mãe suporta dupla 4+4-Pin EPS conexões, consulte o manual do fabricante da placa para obter detalhes sobre o funcionamento adequado e utilização de energia das conexões EPS.

P: O que é Sistema de Controle Térmico ?

R: O sistema de controle térmico ECO, quando ativado, permite que o ventilador em sua fonte de alimentação EVGA pare de rodar durante a baixa e ou moderada carga de operação. O ventilador da fonte de alimentação EVGA irá ligar-se automaticamente quando necessário, baseado na loading dos alcances de alimentação. O ventilador também irá aumentar o RPM, quando necessário, com base na operação de carregamento ser solicitada a partir dos componentes ligados. Isso evita a rotação desnecessária, reduz os níveis do ruido ambiente e aumentar a vida útil do ventilador devido à ventoinha não girar quando não for necessário.

Atenção: Se o Controle Térmico ECO estiver desativado e o ventilador sempre irá girar, mesmo em baixas cargas. O ventilador também irá aumentar em RPM automaticamente conforme necessário, com base no consumo de energia de componentes ligados.

P: E se eu quiser usar adaptadores de energia para a minha placa(s) de vídeo/placa-mãe/periféricos?

R: EVGA recomenda o uso de conexões de alimentação direta da fonte de alimentação para ligar a placa de vídeo(s), as conexões de placas-mãe e de outras conexões de alimentação auxiliares para a distribuição de energia ideal. Adaptadores de energia só deve ser necessário quando essa é a única opção.

P: Importa qual ponta do cabo vou plugar na fonte de alimentação?

R: Sim, as pontas que vão à fonte não terão interrupções, como o EPS (CPU) possui 4+4-Pin em uma ponta e 8 na outra. Verifique cuidadosamente cada cabo de acordo com sua etiqueta para conectar o lado correto à fonte e o mesmo cabo ao componente correspondente.

P: Se eu tiver um problema ou uma dúvida, posso obter suporte?

R: Todos os produtos EVGA contam com garantia, assim como suporte técnico. O Suporte de sua fonte pode ser obtido através do Skype "SuporteEVGA", ou entre em contato por e-mail através do [e-mail].

33

Português

VGA.

Manual do Usuário para Fonte de Alimentação

1000W / 1200W PLATINUM

SuperNOVA 1000 / 1200 P3 Configuração de cabos

1000 P3	Conexão Modular Conexão por cabo Quantidade de Cabos
	MB ATX 24-Pin x 1		1
	CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2,VGA3,VGA4VGA5,VGA6	PCI-E 8(6+2)-Pin	4
		PCI-E 8(6+2)-Pin x 2	2
	SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
	PERIF Molex 4-Pin x 4 1
	FDD Molex to FDD Adapter 1

1200 P3	Conexão Modular Conexão por cabo Quantidade de Cabos
	MB ATX 24-Pin x 1		1
	CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2,VGA3,VGA4	PCI-E 8(6+2)-Pin	4
	VGA5,VGA6	PCI-E 8(6+2)-Pin x 2	2
	SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
	PERIF1,PERIF2 Molex 4-Pin x 4 2
	FDD Molex to FDD Adapter 1

Dimensões: 86mm (H) x 150mm (W) x 180mm (L)

Proteção: Proteção contra Sobretensão (OVP), Proteção contra Subtensão (UVP), Proteção contra Curto-Circuito (SCP), Proteção contra Sobrecarga (OPP), Proteção de Sobrecorrente (OCP), Proteção contra Alta Temperalura (OTP).

Português

34

EVGA.

Manual do Usuário para Fonte de Alimentação

1000W / 1200W PLATINUM

SuperNOVA 1000 / 1200 P3 Especificação

EVSA.	SuperNOVA 1000 P3
Entrada AC	100-240V~, 12-6A, 60/50Hz
Saída DC	+3.3V	+5V	+12V	-12V	+5Vsb
Saída Máxima, A	25A	25A	83.3A	0.5A	3A
Combinado, W	125W		1000 W	6W	15W
Potência de Saída, P cont	1000W @ +50°C

EVGA.	SuperNOVA 1200 P3
Entrado AC	100-240V~, 14-7A, 60/50Hz
Saída DC	+3,3V	+5V	+12V	-12V	+5Vsb
Saída Máxima, A	25A	25A	100A	0,5A	3A
Combinado, W	125W		1200W	6W	15W
Potência de Saída, P cont	1200W @ +50°C
