SuperNOVA P3 1200 - Alimentation PC EVGA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	EVGA
Modèle	SuperNOVA P3 1200
Puissance nominale	1200 W
Certification 80 PLUS	Platinum
Rendement maximal	Jusqu'à 92 % (115 V) / 94 % (230 V)
Tension d'entrée	100-240 V~, 14-7 A, 60/50 Hz
Connecteurs modulaires	Oui, entièrement modulaire
Ventilateur	135 mm à fluide dynamique (FDB)
Commande thermique ECO	Oui, interrupteur avec fonction No Fan Spin
Protections	OVP, UVP, OPP, SCP, OCP, OTP
Condensateurs	100 % japonais, 105 °C
Garantie	10 ans
Contenu de la boîte	Bloc d'alimentation, manuel, vis, testeur PSU, câbles (ATX 24 broches, 2x EPS 8(4+4), 4x PCI-E 8(6+2), 2x PCI-E 8(6+2) x2, 4x SATA 5 broches x3, 2x Molex 4 broches x4, adaptateur FDD, cordon d'alimentation)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec. Aucune pièce réparable par l'utilisateur.
Sécurité	Ne pas ouvrir le boîtier, risque d'électrocution. Utiliser uniquement les câbles fournis ou certifiés EVGA.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support EVGA en cas de problème.
Informations générales	Conception entièrement modulaire, ventilateur silencieux, protections complètes, garantie 10 ans.

FOIRE AUX QUESTIONS - SuperNOVA P3 1200 EVGA

Quelle est la puissance maximale de l'EVGA SuperNOVA P3 1200 ?

La puissance nominale est de 1200 W en continu à 50 °C.

Qu'est-ce que le système de commande thermique ECO ?

Le système ECO permet d'arrêter le ventilateur lorsque la charge est faible, réduisant le bruit. Il s'active via un interrupteur sur l'alimentation.

Combien de connecteurs PCI-E sont disponibles ?

L'alimentation fournit 6 câbles PCI-E : 4 câbles avec un connecteur 8(6+2) broches et 2 câbles avec deux connecteurs 8(6+2) broches, permettant d'alimenter jusqu'à 8 cartes graphiques.

Dois-je connecter les deux câbles EPS ?

La plupart des cartes mères n'ont besoin que d'un seul câble EPS. Le second est réservé aux configurations avec double CPU ou overclocking extrême.

Puis-je utiliser des adaptateurs pour les câbles ?

EVGA recommande d'utiliser des connexions directes. Les adaptateurs ne doivent être utilisés qu'en dernier recours.

Comment tester l'alimentation avant de l'installer ?

Utilisez le testeur PSU EVGA fourni. Branchez le câble 24 broches au bloc et au testeur, puis allumez l'interrupteur.

Quelles sont les protections intégrées ?

L'alimentation intègre OVP, UVP, OPP, SCP, OCP, OTP pour une sécurité optimale.

Quelle est la durée de la garantie ?

EVGA offre une garantie de 10 ans sur ce modèle.

Les câbles sont-ils compatibles avec d'autres alimentations EVGA ?

Non, utilisez uniquement les câbles fournis ou achetés sur EVGA.com spécifiquement pour ce modèle.

Comment installer l'alimentation dans le boîtier ?

Orientez le ventilateur vers le bas si le boîtier dispose d'une ventilation. Sinon, orientez-le vers le haut. Fixez avec les vis fournies.

MODE D'EMPLOI SuperNOVA P3 1200 EVGA

Consignes de sécurité....23

Contenu de la boîte....23

Fonctionnalités 24

Installation 24

Spécifications de la nouvelle alimentation SuperNOVA 1000 / 1200 P3....28

Français

22

EVGA.

Manuel d'utilisation Alimentation 1000W / 1200W PLATINUM

Présentation des blocs d'alimentation EVGA SuperNOVA P3. Ils sont certifiés 80 PLUS® Platinum et disposent de condensateurs de fabrication 100 % japonaise, d'un ventilateur à roulement hydraulique silencieux, d'une disposition interne permettant une meilleure circulation de l'air, d'un module de résistance variable (pour améliorer la stabilité de tension), ainsi que d'une série complète de protections de l'alimentation et bénéficient de la garantie mondiale EVGA de 10 ans sur tous les blocs d'alimentation P3.

Consignes de sécurité

AVERTISSEMENT: cet appareil ne contient pas de pièces que l'utilisateur peut réparer. L'ouverture du boîtier présente un risque s'électrocution et annuera la garantie du produit. La société EVGA ne peut être tenue responsable des conséquences d'une utilisation incorrecte, ce qui inouit sans s'y limiter l'utilisation du produit dans un but autre que celui prévu ou l'utilisation non conforme aux conditions de garantie disponibles en ligne. La garantie est disponible sous www.evga.com/support/warranty et le manuel sous www.evga.com/innausis).

AVERTISSEMENT2. Seule l'utilisation des câbles incus ou des câbles achetés sur EVGA.com sont spécifiquement éliquetés pour votre PSU. L'utilisation d'autres câbles vous feront prendre des risque d'une défaillance catastrophique.

Contenu de la boîte

Les éléments suivants sont fournis avec le bloc d'alimentation EVGA SuperNOVA 1000 / 1200 P3 pour garantir une installation correcte et pour effectuer des tests en option:

1000 P3

(1) Almenlation EVGA

(1) Manuel EVGA

(4) Vis de montage

(1) esteur PSU EVGA (24 broches)

(1) Câble 24 broches ATX

(2) Cables 8(4-4) broones

EPS/ATX12V CPU

(4) Cables 8(6-2) broches PCI-E VGA

(2) Cables 2 x 8(6-2) broches PCI E VGA

(4) Cables 3 SATA

(1) Cable 4 Mclex

(1) Adentateur Molex vers acteur

de disquette

(1) Gordon d'alimentation (en option)

1200 P3

(1) Alimentation EVGA

(1) Manuel EVGA

(4) Vis de montage

(1) Testeur PSU EVGA (24 broones)

(1) Adaptateur de la source

(1) Gordon d'alimentation (en option)

23

Français

EVGA.

Manuel d'utilisation Alimentation 1000W / 1200W PLATINUM

Fonctionnalités

ALIMENTATION STABLE

La série P3 offre des performances électriques exceptionnelles avec une tension ultra stable et des sorties extrêmement propres. Cela vous permet d'obtenir l'overclocking le plus élevé possible (facultatif) et d'alimenter tous les composants de manière stable et fiable. La série P3 est certifiée 80 PLUS® PLATINUM, avec un rendement de plus de efficacité de up to 92% (115V\~) / 94% (230V\~) maximum.

Système de commande thermique ECO

Le système de commande thermique intelligent ECO EVGA assure le fonctionnement silencieux lorsque les charges sont faibles, pour une plus grande efficacité et une plus longue durée de vie du ventilateur. La fonctionnalité No Fan Spin, activée à l'aide d'un interrupteur situé sur le bloc d'alimentation, est parfaite pour les utilisateurs qui souhaitent réduire le bruit ambiant global. Realisez des économies sur les coûts d'énergie et utilisez le ventilateur uniquement lorsque cela est nécessaire avec le système de commande thermique ECO EVGA.

PROTECTIONS OPTIMALES

La série P3 est équipée de l'ensemble de protection le plus complet possible: protection contre la surtension (Over Voltage Protection, OVP), protection contre la sous-tension (Under Voltage Protection, UVP), protection contre la surpuissance (Over Power Protection, OPP), protection contre les courts-circuits (Short Circuit Protection, SCP) et protection contre la surintensité (Over Current Protection, OCP), Protection contre la surchauffe (Over Temperature Protection, OTP). Ce produit bénéficie également d'une garantie exceptionnelle de 10 ans et de la qualité légendaire de l'assistance et du service clientèle de la société EVGA.

QUALITÉ DE FABRICATION SUPÉRIEURE

La série P3 est fabriquée selon les normes les plus strictes, avec des condensateurs 100% japonais d'une valeur nominale de 105°C et des semi-conducteurs de marque de grande qualité pour des performances et une fiabilité optimales. Le ventilateur de 135 mm extrêmement silencieux à fluide dynamique (FDB) fonctionne de manière presque silencleuse lorsqu'il n'est pas nécessaire et un refroidissement adapté lorsque les charges sont élevées,

CONCEPTION MODULABLE

Libérez de l'espace dans le boîtier, améliorez les températures ambiantes avec un flux d'air global optimisé et donnez à votre système un aspect rangé. La conception d'unité centrale modulable permet à l'utilisateur de débrancher le câble du côté du bloc d'alimentation s'il n'est pas nécessaire pour la configuration.

Installation

1. Retirez le bloc d'alimentation de son emballage.

2. (Facultatif) À l'aide de l'outil de test de bloc d'alimentation fourni, connectez le câble 24 broches au bloc d'alimentation, puis raccordez l'outil de test au câble 24 broches. Connectez le câble d'alimentation ATX au bloc d'alimentation et branchez le câble PWR dans la sortie ou le parasurtenseur/système d'alimentation sans coupure que vous envisagez d'utiliser. Une fois la connexion effectuée, placez l'interrupteur sur la position Marche. Remarque: si vous utilisez une configuration à refroidissement à l'eau, cet outil de test est une option simple et sûre pour la purge/la vidange/le test des composants à refroidissement à l'eau sans l'aide d'un trombone ou autre dispositif.

Français

24

EVGA.

Manuel d'utilisation Alimentation 1000W / 1200W PLATINUM

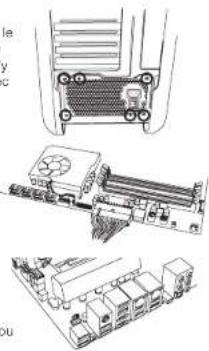

1. Utilisez les vis fournies avec le boîtier pour installer le bloc d'alimentation dans votre ordinateur. REMARQUE: nous vous recommandons d'installer le bloc d'alimentation avec le ventilateur orienté vers le bas. Cependant, si le bloc d'alimentation est installé dans la partie inférieure du boîtier et qu'il n'y a pas de trous d'aération, le mieux est de placer le bloc d'alimentation avec le ventilateur orienté vers le haut pour plus d'efficacité et de fiabilité.

2. Connectez le câble ATX 24 broches au bloc d'alimentation et à la carte mère.

3. Connectez le câble EPS12V 4+4 broches au bloc d'alimentation et à la carte mère. (Facultatif) - si vous planifiéz un overclocking extrême et que votre carte mère dispose de connecteurs d'unité centrale 8 broches ou 4 broches supplémentaires, connectez le deuxième câble EPS12V 4+4 broches. Cela est uniquement nécessaire en cas d'overclocking extrême ou pour les cartes mère d'unité centrale double.

4. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes graphiques. REMARQUE: ne tentez pas de relier un câble PCI-E 9 broches à un connecteur 6 broches sans avoir détaché les deux broches supplémentaires au préalable.

5. Connectez les câbles d'alimentation SATA à tous les lecteurs de données ou lecteurs optiques (disques durs, disques électroniques, lecteurs optiques).

6. Raccordez les connecteurs Molex périphériques 4 broches pour les ventilateurs, pompes, composants patrimoniaux et autres dispositifs/adaptateurs.

7. Connectez le cordon d'alimentation AC. au bloc d'alimentation et à la prise murale. Vérifiez que tous les éléments sont bien raccordés et placez l'interrupteur du bloc d'alimentation sur la position Marche.

25

Q: Je vois plus de quatre trous de vis à l'arrière du bloc d'alimentation, l'emballage ne contient cependant que quatre (4) vis, manque-t-il des vis?

R: Rien ne manque, vous avez seulement besoin de quatre vis pour fixer le bloc d'alimentation EVGA sur le boîtier. Le bloc d'alimentation dispose de plus de quatre (4) trous pour offrir une compatibilité optimale pour les différents boîtiers disponibles aujourd'hui.

Q: Mon bloc d'alimentation comprend deux (2) câbles EPS pour ma carte mère, dois-je connecter les deux?

R: La plupart des cartes mère modèmes ont uniquement besoin d'une (1) connexion EPS 4+4 ou 8 broches. Sur certains modèles, une connexion 4+4 brochas supplémentaire est disponible sur la carte mère pour les configurations à unité centrale double ou en cas de surcadencage extrême. Si votre carte mère prend en charge des connexions EPS 4+4 broches doubles, veuillez vous reporter au manuel du fabricant de la carte mère pour plus de détails sur le fonctionnement et l'alimentation des connexions EPS,

Q: Qu'est-ce que le système de commande thermique ECO?

R: Lorsque le système de commande thermique ECO est activé, il permet de désactiver le ventilateur de votre bloc d'alimentation EVGA si les charges de fonctionnement sont faibles ou modérées. Le ventilateur du bloc d'alimentation EVGA est automatiquement réactivité lorsque cela est nécessaire, en fonction de la loading atteinte par le bloc d'alimentation. Le régime du ventilateur augmente également dans la mesure requise, en fonction de la charge demandée par les composants connectés. Cela permet d'éviter la rotation inutile du ventilateur, de réduire les niveaux sonores amblants et d'augmenter la durée de vie du ventilateur qui toume uniquement lorsque cela est nécessaire.

Remarque: si le système de commande thermique ECO est désactivé, le ventilateur tourne en permanence, même lorsque la charge est faible. Le régime du ventilateur augmente automatiquement dans la mesure requise, en fonction de la consommation électrique des composants connectés.

Q: Et si je souhaite utilise des adaptateurs pour ma ou mes cartes vidéo/ma carte mère/mes périphériques?

R: EVGA recommande l'utilisation de connexions directes à partir du bloc d'alimentation pour alimenter la ou les cartes vidéo, la carte mère et autres périphériques afin de garantir une distribution optimale. Les adaptateurs ne doivent être utilisés qu'en dernier recours.

Q: L'extrémité du câble branchée dans le bloc d'alimentation a-t-elle de l'importance?

R: Oui, les connexions au niveau du bloc d'alimentation ne sont pas séparées, contrairement à la connexion EPS (unité centrale) avec 4+4 broches d'un côté et 8 broches de l'autre, par exemple. Vérifiez chaque câble, tous disposent en effet d'une étiquette indiquant le côté du bloc d'alimentation. Connectez uniquement le câble correspondant au bloc d'alimentation, comme indiqué sur chaque connecteur.

Tous les produits EVGA bénéficient de garanties optimales et d'une assistance technique à votre écoute. Vous pouvez joindre l'assistance:

- aux États-Unis, au [phone] option 1, option 3. Vous pouvez également nous contacter par courrier électronique, à l'adresse suivante: [e-mail].

- en Europe, au [phone]. Vous pouvez également nous contacter par courrier électronique, à l'adresse suivante: [e-mail].

Français

26

EVGA.

Manuel d'utilisation Alimentation 1000W / 1200W PLATINUM

Configuration de la nouvelle alimentation SuperNOVA 1000 / 1200 P3

1000 P3	Connecteur Modulaire Connecteurs par câble Quantité de câble
	MB ATX 24-Pin x 1		1
	CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2,VGA3,VGA4	PCI-E 8(6+2)-Pin	4
	VGA5,VGA6	PCI-E 8(6+2)-Pin x 2	2
	SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
	PERIF Molex 4-Pin x 4 1
	FDD Molex to FDD Adapter 1

1200 P3	Connecteur Modulaire Connecteurs par câble Quantité de câble
	MB ATX 24-Pin x 1		1
	CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2,VGA3,VGA4	PCI-E 8(6+2)-Pin	4
	VGA5,VGA6	PCI-E 8(6+2)-Pin x 2	2
	SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
	PERIF1,PERIF2 Molex 4-Pin x 4 2
	FDD Molex to FDD Adapter 1

Protection: Protection contre la surtension (OVP), Protection contre la sous-tension (UVP), Protection contre la surpuissance (OPP), Protection contre les courts-circuits (SCP), Protection contre la surintensité (OCP), Protection contre la surchauffe (OTP)

27

Français

EVGA.

Manuel d'utilisation Alimentation 1000W / 1200W PLATINUM

Spécifications de la nouvelle alimentation SuperNOVA 1000 / 1200 P3

EVSA.	SuperNOVA 1000 P3
AC Input	100-240V~, 12-6A, 60/50Hz
DC Output ——	+3.3V +12V +50V +5/sb
MAX output, A	25A 25A 83.3A 0.5A 3A
Combined, W	125W 1000 W			6W	15W
Output power, Pcont	1000W @ +50°C

EVGA.	SuperNOVA 1200 P3				80PLUS100Hz
AC Input	100-240V-, 14-7A, 60/50Hz
DC Output---	+3.3V+1	2V+45W+5	/sb
MAX output, A	25A 25A 100A 0.5A	3A
Combined, W	125W 1200W			6W 15W
Output power, Pcont	1200W @ +50°C

Français

28
