BEDIENUNGSANLEITUNG SuperNOVA P3 1200 EVGA

1000W / 1200W PLATINUM Netzteil Bedienungsanleitung

Inhalt

Einführung 9

Sicherheit 9

Lieferumfang 9

Merkmale....10

Installation....10

Häufige Fragen 12

SuperNOVA 1000 / 1200 P3 Kabelkonfiguration....13

SuperNOVA 1000 / 1200 P3 Spezifikationen....14

Deutsch

8

EVGA.

1000W / 1200W PLATINUM

Netzteil Bedienungsanleitung

Einführung: Premium Power

Wir stellen vor: die EVGA SuperNOVA P3-Netzteile. Ausgestattet mit 80 PLUS® Platinum-Zertifizierung, ausschließlichjapanischen Kondensatoren, einem Fluid-Dynamic Bearing-Lüfter für nahezu geräuschlosen Betrieb, einem verbesserten internen Aufbau zur Erhöhung des Luftstroms, einem Modul mit variablem Widerstand für verbessorte Spannungsstabilität, umfangreichen Netzteilschutzfunktionen und EVGAs weltweit führender 10-Jahres-Garantie auf alle P3-Netzteile.

Sicherheit

WARNI IMWIG1: Im Gerät befinden sich keine vom Deruzer zu wartenden Tiele. Bem Öffnen des Gehäuses besteht das Risiko einer Stromschlag zu bekommen, außerdem erlichtet die Produktgarante. EVGA übernimmt keinerlei Haftung für Fogen unsachgemäßer Verwendung. Hierzu zählt unter anderen die Verwendung des Produkts für einen anderen als den vorgesehenen Verwendungszweck, oder eine Verwendung, die nicht den ohne einschreben Garantiebedingungen entsprache. Die Garantiebedingungen sind auf http://doi.org/doi.org/szg/warenly- einsehbar. Dieses Handbuch ist auf www.evga.com/enwals einsehbar.

WARNHIMMEISO: Verwenden Sie nur mitgelieferte oder direkt von EVGA bezogene Kabel für ihr Netztel. Die Nutzung anderer Zubehörteile kann zu schwerwiegenden Fenlem führen.

Lieferumfang

Im Lieferumfang des EVGA SuperNOVA 1000 / 1200 P3 Netzteils sind folgende Komponenten für die korrekte Installation und optionalen Funktionstests enthalten:

1200 P31000 P3

(1) EVGA Netzteil

(1) EVGA Handbush

(4) Montageschrauben

(1) EVGA Netztell-Tester (24-Pin)

(1) 24 Pin ATX-Kabel

(2) 8i4+4 Pin EPS/ATX12V CPU Kabel

(4) 815-2'-Pio PCI-E VGA-Kabel

(2) 0.86+0: Pin DCLE VCA K

(2) 2 X BIO+2-4 F117 CPE VGA-RaDEI (4) 3 DATA Kohn

(4) 3 SATA-Raba

(1) 4 Molex-Kabel

(1) Molex aut FDD Adapter

(1) Stromkabel (optional)

(1) EVGA Netzteil

(1) EVGA Handbuch

(4) Montageschrauben

(1) EVGA Netzter-Tester (24-Pin)

(1) 24 Pin ATX-Kabel

(2) B[4-4]-Pin EPS/A1X12V CPU-Kabel

(4) 916+21-Pn PCI-E VGA-Kabel

(2) 2 x BIF+21 Pin PCLF VG4 Kahel

(4) 3 SATA-Kabel

(2) A Meloy-Krwin

(2) Molex-Ra35

1000W / 1200W PLATINUM Netzteil Bedienungsanleitung

Merkmale

STABILE LEISTUNG

Die P3-Serie liefert hervorragende elektrische Leistung mit extra stabilen Spannung und extrem Output.sauberem Sie ermöglicht maximale Übertaktung (sofern erwünscht) und versorgt sämtliche Komponenten zuverlässig mit stabiler Leistung. Die P3 Serie bietet eine ausgezeichnete Effizienz mit mehr als 92% (115V-) / 94% (230V-) und ist 80 PLUS® PLATINUM zertifiziert.

ECO THERMAL CONTROL SYSTEM

Das EVGA ECO Intelligent Thermal Control System sorgt für leiseren Betrieb bei geringerer Auslastung, verbesserte Effizienz und eine längere Lebensdauer des Lüfters. Die über einen einfachen Schalter direkt am Netzteil aktivierbare "No Fan Spin" Funktion ist ideal, um den Geräuschpegel zu senken. Das EVGA ECO Thermal Control System reduziert die Energiekosten und vermeidet überflüssigen Lüfterbetrieb.

ERSTKLASSIGE SCHUTZMERKMALE

Die P3-Serie verfügt über umfangreiche Schutzmerkmale, darunter Überspannungsschutz (Over Voltage Protection, OVP), Unterspannungsschutz (Under Voltage Protection, UVP), Überlastschutz (Over Power Protection, OPP), Kurzschlusschutz (Short Circuit Protection, SCP) und Überstromischutz (Over Current Protection, OCP), Überhitzungsschutz (Over Temperature Protection, OTP). Noch mehr Sicherheit bieten zudem die außergewöhnliche 10-Jahres-Garantie sowie der legendäre EVGA Kundendienst und Support.

HERVORRAGENDE QUALITÄT

Die P3-Serie entspricht den höchsten Baustandards. Verbaut werden ausschließlich japanische Kondensatoren mit einer maximalen Betriebstemperatur bis zu 105 °C, sowie hochwertige Halbleiterkomponenten namhafter Hersteller für maximale Leistung und Zuverlässigkeit. Der ultraleise 135 mm Lüfter mit Hydrodynamischen Lagers sorgt für leise Kühlung. beinahe lautlosen Betrieb bei geringer Belastung und für eine zuverlässige Kühlung bei hoher Belastung.

MODULARES DESIGN

Das aufgeräumte, übersichtliche Innere das PC-Gehäuses ermöglicht niedrigere Temperaturen durch verbesserten Luftstrom. Durch das modulare Netzteil-Design können die Kabel vom Netzteil abgetrennt werden, wenn sie für die jeweilige Konfiguration nicht benötigt werden. Dadurch kann mehr Raum im PC-Gehäuse genutzt, die Kabelführung verbessert und der Luftstrom im System optimiert werden.

Installation

1. Entnehmen Sie das Netzteil aus der Verpackung.

2. (Optional) Schließen Sie das 24-Pin-Kabel an das Netzteil und anschließend an den mitgelieferten Netzteil-Tester an. Schließen Sie das ATX-Stromkabel an das Netzteil an und schließen Sie das PWR-Kabel an die beabsichtigte Buchse bzw. dem Überspannungsschutz/Netzausfallschutz an. Schalten Sie anschließend den Netzschalter in die Stellung EIN "I".

Bitte beachten: Bei Konfigurationen mit Wasserkühlung stellt der Tester eine einfache und sichere Methode zum Entlüften/Ablassen/Testen der Komponenten der Wasserkühlung dar, ohne eine Büroklammer oder Ähnliches zu Hilfe nehmen zu müssen.

Deutsch

10

EVGA.

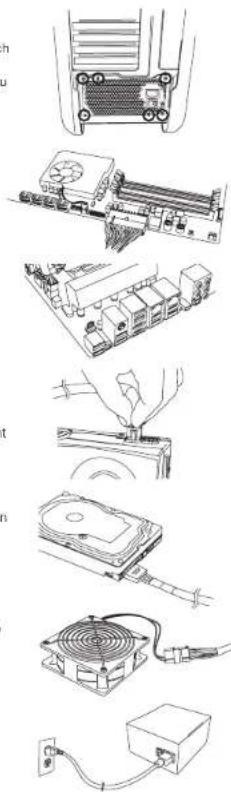

1. Verwenden Sie die mitgelieferten Schrauben, um das Netzteil in ihrem Computer anzubringen. HINWEIS: Es wird empfohlen, das Netzteil mit dem Lüfter nach unten zu installieren. Hat das Gehäuse unter jedoch keine Lüftungsschütze, ist es effizienter das Netzteil an einer Stelle mit Lüftungsschlitzen anzubringen, um mehr Zuverlässigkeit und Kühlung zu gewährleisten.

2. Schließen Sie das 24-Pin ATX-Kabel an das Netzteil und das Mainboard an,

3. Schließen Sie das 4-4-Pin EPS12V-Kabel an das Netzteil und das Mainboard an. (Optional) - Wenn Sie extremes Übertakten beabschlichen und Ihr Mainboard zusätzliche 8-Pin oder 4-Pin CPU-Netzstecker unterstützt, schließen Sie das zweite 4-4-Pin EPS12V-Kabel an. Dieses Kabel wird nur für extremes Übertakten, oder für Mainboards mit zwei CPUs benötigt.

4. Schließen Sie die 6/6+2-Pin PCI-E-Kabel an Ihre Grafikkarte(n) an. HINWEIS: Versuchen Sie nicht, ein 8-Pin PCI-E-Kabel an einen 6-Pin-Anschluss anzuschließen, ohne zuvor die zwei zusätzlichen Pins entfernt zu haben.

5. Schließen Sie die SATA-Netzkabel an alle Datenlaufwerke und optischen Laufwerke an. (Mainboards, Solid-State-Laufwerke (SSDs), optische Laufwerke)

6. Schließen Sie die peripheren "Molex" 4-Pin-Stecker für Lüfter, Pumpen, ältere Komponenten und sonstige Geräte/Adapter an.

7. Schließen Sie das Netzkabel an das Netzteil und Steckdose an. Überprüfen Sie sämtliche Anschlüsse auf sicheren Sitz und schalten Sie den Netzschalter am Netzteil in die Stellung EIN "I".

11

1000W / 1200W PLATINUM Netzteil Bedienungsanleitung

1000W / 1200W PLATINUM Netzteil Bedienungsanleitung

Häufige Fragen

F: An der Rückseite des Netzteils gibt es mehr als 4 Schraubenlöcher, aber in der Packung sind nur (4) Schrauben enthalten. Fehlen weitere Schrauben?
A: Neln, es fehlt nichts. Das EVGA Netzteil braucht nur mit 4 Schrauben im Gehäuse befestigt zu werden. Das Netzteil verfügt über mehr als (4) Löcher, um optimale Kompatibilität mit unterschiedlichen Gehäusedesigns zu gewährleisten.
F: Mein EVGA Netzteil verfügt über (2) EPS-Kabel für das Mainboard. Muss ich beide anschließen?
A: Die meisten aktuellen Mainboards erfordern nur (1) 4+4 oder 8-Pin EPS-Anschluss. Manche Mainboards verfügen über einen zusätzlichen 4+4-Pin-Anschluss für Konfigurationen mit zwei CPUs oder für extremes Übertakten. Wenn Ihr Mainboard zwei 4+4-Pin EPS-Anschlüsse unterstützt, informieren Sie sich im Herstellerhandbuch Ihres Mainboards über die Funktion und Spannung der EPS-Anschlüsse.

F: Was ist das ECO Thermal Control System?

A: Ist das ECO Thermal Control System aktiviert, kann es dafür sorgen, dass sich der Lüfter bei niedriger und bei mittlerar Arbeitslast nicht dreht. Bei Bedarf schaltet sich der Lüfter des EVGA Netzteils automatisch wieder ein, wenn das Netzteil eine bestimmte loading erreicht. Je nach Auslastung der angeschlossenen Komponenten kann der Lüfter bei Bedarf auch die Drehzahl steigem. Die Vermeidung überflüssiger Aktivität senkt den Geräuschpegel und steigert die Lebensdauer des Lüftars.

Bitte beachten: Wenn ECO Thermal Control deaktiviert ist, dreht sich der Lüfter immer, auch bei geringer Auslastung. Je nach Leistungsaufnahme der angeschlossenen Komponenten wird die Drehzahl des Lüfters automatisch gesteigert.

F. Kann ich auch Adapter verwenden, um meine Grafikkarte(n), Mainboard oder andere Komponenten anzuschließen?

A. Für eine optimal ausgewogene Stromversorgung empfiehlt EVGA direkte Verbindungen vom Netzteil zur Grafikkarte, zum Mainboard und zu anderen Komponenten. Adapter sollten nur verwendet werden, wenn es gar keine andere Möglichkeit gibt.

F. Macht as einen Unterschied, welches Kabelende in das Netzteil eingesteckt wird?

A: Ja, denn die Stecker auf der Netzteilsseite sind nicht unterteilt. Beispiel: Das EPS-Kabel für die CPU hat auf der Netzteilseite einen 8-Pin-Anschluss und auf der anderen Seite einen 4+4-Anschluss. Ein weiteres Beispiel ist das 24-Pin-Kabel: an der Netzteilsseite verfügt es über insgesamt 28 Pins, während sich auf der Mainboardsalte ein direkter 24-Pin-Anschluss befindet. Überprüfen Sie die Beschriftung sämtlicher Kabel, um sicherzustellen, dass immer das korrekte Ende am Netzteil angeschlossen wird.

F. Ich habe ein Problem, oder Fragen, wo bekomme ich Hilfe?
*Alle EVGA Produkte verfügen über erstklassige Garantien und Kundendienst. So erreichen Sie den Kundendienst für Ihr Netzteil:
- USA: unter [phone] Option 1, Option 3 oder per E-Mail an [e-mail]. - Europa: unter [phone] oder per E-Mail an su.evga.com/support.

Deutsch

12

EVGA.

1000W / 1200W PLATINUM Netzteil Bedienungsanleitung

SuperNOVA 1000 / 1200 P3 Kabelkonfiguration

1000 P3	Modularer Steckverbinder	Stecker pro Kabel Kabelmenge
	MB ATX 24-Pin x 1		1
	CPU1,CPU2	EPSIATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2,VGA3,VGA4VGAS,VGA6	PCI-E 8(5+2)-Pin	4
		PCI-E 8(5+2)-Pin x 2	2
	SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
	PERIF Molex 4-Pin x 4 1
	FDD Molex to FDD Adapter 1

1200 P3	Modularer Steckverbinder	Stecker pro Kabel Kabelmenge
	MB ATX 24-Pin x 1		1
	CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2,VGA3,VGA4VGA5,VGA6	PCI-E 8(8+2)-Pin	4
		PCI-E 8(8+2)-Pin x 2	2
	SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
	PERIF1,PERIF2 Molex 4-Pin x 4 2
	FDD Molex to FDD Adapter 1

Maße: 86mm (H) x 150mm (W) x 180mm (L)

Schutzmerkmale: Überspannungsschutz (OVP), Unterspannungsschutz (UVP), Überlastschutz (OPP), Kurzschlussschutz (SCP), Überstromschutz (OCP), Überhitzungsschutz (OTP).

13

Deutsch

EVGA.

1000W / 1200W PLATINUM

Netzteil Bedienungsanleitung

SuperNOVA 1000 / 1200 P3 Spezifikationen

EVSA.	SuperNOVA 1000 P3				80PLUS
AC Input	100-240V~, 12-6A, 60/50Hz
DC Output ---	+3.3V +12V -12W +5Vsb
MAX output, A	25A 25A 83.3A 0.5A 3A
Combined, W	125W 1000 W			6W	15W
Output power: Pcont	1000W @ +50°C

EVGA.	SuperNOVA 1200 P3
AC Input	100-240V-, 14-7A, 60/50Hz
DC Output =	+3.3V +12V -18V +5Vsb
MAX output, A	25A 25A 100A		0.5A 3A
Combined, W	125W		1200W	6W	15W
Output power, Point	1200W @ +50°C
