BEDIENUNGSANLEITUNG 700 BQ EVGA
Häufige Fragen....10
EVGA 500BQ / 600BQ / 700BQ Kabelkonfiguration....11
EVGA 500BQ / 600BQ / 700BQ Spezifikationen....12
Einführung: Premium Power
Vielen Dank für den Kauf Ihres EVGA BQ 80 PLUS® BRONZE Netzteils. Die 500BQ / 600BQ / 700BQ Netzteile bieten Gamern und Systemintegratoren eine hohe Qualität zu fairen Preisen. Das modulare Kabelmanagement bietet die passende Konfiguration je nach Anwendung. Der ultraleise, 120mm Lüfter der 500BQ / 600BQ / 700BQ Serie reduziert Wärme selbst bei enormen Anforderungen und das stets flüsterleise. Mit dem extrem haltbaren und stabilen 500BQ / 600BQ / 700BQ Netzteilen haben Sie die beste Wahl für Ihr System getroffen.
WARNHINWEIS 1: Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Beim Öffnen des Gehäuses besteht das Risiko eines Stromschlags, und die Produktgarantie verfällt. EVGA übernimmt keinerlei Haftung für Folgen unsachgemäßerVerwendung. Hierzu zählt unter anderem die Verwendung des Produkts für einen anderen als den vorgesehenen Verwendungszweck oder eine Verwendung, die nicht den online einsehbaren Garantiebedingungen entspricht. (Die Garantiebedingungen sind auf www.evga.com/support/warranty einsehbar. Dieses Handbuch ist auf www.evga.com/manuals einsehbar.)
WARNHINWEIS 2: Verwenden Sie nur mitgelieferte oder direkt von EVGA bezogene Kabel für Ihr Netzteil. Die Nutzung anderer Zubehörteile kann zu schwerwiegenden Fehlern führen.
Merkmale
STABILE LEISTUNG
Die 500BQ / 600BQ / 700BQ liefert hervorragende elektrische Leistung mit extra stabiler Spannung und extrem sauberem Output. Sie ermöglicht maximale Übertaktung (sofern erwünscht) und versorgt sämtliche Komponenten zuverlässig mit stabiler Leistung. Das 500BQ / 600BQ / 700BQ Netzteil verfügt über die 80 PLUS® BRONZE Zertifizierung mit bis zu 85% (115VAC) / 88% (220VAC\~240VAC) Effizienz.
ERSTKLASSIGE SCHUTZMERKMALE
Die 500BQ / 600BQ / 700BQ verfügt über umfangreiche Schutzmerkmale, darunter Überspannungsschutz (Over Voltage Protection, OVP), Unterspannungsschutz (Under Voltage Protection, UVP), Überlastschutz (Over Power Protection, OPP), Kurzschlussschutz (Short Circuit Protection, SCP), und Überstromschutz (Over Current Protection, OCP). 500BQ / 600BQ wird auch durch eine 3-jährige Garantie abgedeckt und 700BQ wird durch eine 5-jährige Garantie mit dem legendären Kundendienst und Support von EVGA abgedeckt.
MODULARES DESIGN
Das aufgeräumte, übersichtliche Innere des PC-Gehäuses ermöglicht niedrigere Temperaturen durch verbesserten Luftstrom. Durch das modulare Netzteil-Design können die Kabel vom Netzteil abgetrennt werden, wenn sie für die jeweilige Konfiguration nicht benötigt werden. Dadurch kann mehr Raum im PC-Gehäuse genutzt, die Kabelführung verbessert und der Luftstrom im System optimiert werden.
Installation
- Entnehmen Sie das Netzteil aus der Verpackung.
-

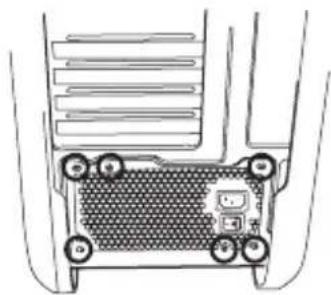

Verwenden Sie die mitgelieferten Schrauben, um das Netzteil im Computer zu anzubringen. HINWEIS: Es wird empfohlen, das Netzteil mit dem Lüfter nach unten zu installieren. Hat das Gehäuse unten jedoch keine Lüftungsschlitze ist es effizienter das Netzteil an einer Stelle mit Lüftungsschlitzen anzubringen, um mehr Zuverlässigkeit und Kühlung zu gewährleisten.
-
Schließen Sie das 24+4-Pin ATX-Kabel an das Netzteil und das Mainboard an.
- Schließen Sie das 4+4-Pin EPS12V-Kabel an das Netzteil und das Main board an.
- Schließen Sie die 6/6+2-Pin PCI-E-Kabel an Ihre Grafikkarte(n) an. HINWEIS: Versuchen Sie nicht, ein 8-Pin PCI-E-Kabel an einen 6-Pin-Anschluss anzuschließen, ohne zuvor die zwei zusätzlichen Pins entfernt zu haben.
- Schließen Sie die SATA-Netzkabel an alle Datenlaufwerke und optischen Laufwerke an. (Mainboards, Solid-State-Laufwerke (SSDs), optische Laufwerke)
- Schließen Sie die peripheren "Molex" 4-Pin-Stecker für Lüfter, Pumpen, ältere Komponenten und sonstige Geräte/Adapter an.
- Schließen Sie das Netzkabel an das Netzteil und Steckdose an. Überprüfen Sie sämtliche Anschlüsse auf sicheren Sitz und schalten Sie den Netzschalter am Netzteil in die Stellung EIN "I".
Häufige Fragen
F: An der Rückseite des Netzteils gibt es mehr als 4 Schraubenlöcher, aber in der Packung sind nur (4) Schrauben enthalten. Fehlen weitere Schrauben?
A: Nein, es fehlt nichts. Das EVGA Netzteil braucht nur mit 4 Schrauben im Gehäuse befestigt zu werden. Das Netzteil verfügt über mehr als (4) Löcher, um optimale Kompatibilität mit unterschiedlichen Gehäusedesigns zu gewährleisten.
F: Kann ich Adapter verwenden, um meine Grafikkarte(n), Mainboard oder andere Komponenten anzuschließen?
A. Für eine optimal ausgewogene Stromversorgung empfiehlt EVGA direkte Verbindungen vom Netzteil zur Grafikkarte, zum Mainboard und zu anderen Komponenten. Adapter sollten nur verwendet werden, wenn es gar keine andere Möglichkeit gibt.
Alle EVGA Produkte verfügen über erstklassige Garantien und 24h-Kundendienst. So erreichen Sie den Kundendienst für Ihr Netzteil:
- USA: unter +1-888-881-3842 Option 1, Option 3 oder per E-Mail an support@evga.com.
- Europa: unter +49 89 189 049 11 oder per E-Mail an eu.evga.com/support.
EVGA 500BQ / 600BQ Kabelkonfiguration
| Modular Connector | Cables Cable Color | ||
| Hard Lined | MB | 1 x ATX 20+4-Pin | Schwarz |
| CPU | 1 x EPS / ATX12V 8(4+4)-Pin | ||
| VGA1 | 1 x PCI-E 8(6+2)-Pin x 2 | ||
| SATA1 | 2 x SATA 5-Pin x 3 | ||
| SATA2 | |||
| PERIF1 | 1 x Molex 4-Pin x 3 + 1 Floppy | ||
EVGA 700BQ Cable Configuration
| Modular Connector | Cables Cable Color | ||
| Hard LinedVGA1 | MB | 1 x ATX 20+4-Pin | Schwarz |
| CPU | 1 x EPS / ATX12V 8(4+4)-Pin | ||
| VGA | 1 x PCI-E 8(6+2)-Pin x 2 | ||
| 1 x PCI-E 8(6+2)-Pin x 2 | |||
| SATA1 | 2 x SATA 5-Pin x 3 | ||
| SATA2 | |||
| PERIF1 | 1 x Molex 4-Pin x 3 + 1 Floppy | ||
EVGA 500BQ / 600BQ / 700BQ Kabelkonfiguration
| EVGA | 500W BRONZE |  | |||
| AC Input | 100-240 VAC, 8-4A, 60 / 50Hz | ||||
| DC Output | +5V +3.3V +12V -12V +5Vsb | ||||
| MAX output, A | 20A 20A 41.6A 0.3A | 2.5A | |||
| Combined, W | 110W 499.2W | 3.6W | 12.5W | ||
| Output power, Pcont | 500W | ||||
| EVGA | 600W BRONZE |  | |||
| AC Input | 100-240 VAC, 10-5A, 60 / 50Hz | ||||
| DC Output | +5V +3.3V +12V -12V +5Vsb | ||||
| MAX output, A | 20A 20A 50A 0.3A 2.5A | ||||
| Combined, W | 120W 600W | 3.6W | 12.5W | ||
| Output power, Pcont | 600W | ||||
| EVGA | 700W BRONZE |  | |||
| AC Input | 100-240 VAC, 12-6A, 60 / 50Hz | ||||
| DC Output | +5V +3.3V +12V -12V +5Vsb | ||||
| MAX output, A | 20A 20A 58.3A 0.3A | 2.5A | |||
| Combined, W | 130W 699.6W | 3.6W | 12.5W | ||
| Output power, Pcont | 700W | ||||
