700 BQ - Fuente de alimentación para computadora EVGA - Manual de uso y guía de instrucciones gratis

Marca	EVGA
Modelo	700 BQ
Tipo	Fuente de alimentación para PC
Potencia	700 W
Certificación	80 PLUS Bronze
Voltaje de entrada	100-240 VAC, 12-6 A, 60/50 Hz
Salida +12V	58,3 A (699,6 W)
Salida +5V	20 A
Salida +3,3V	20 A
Salida -12V	0,3 A (3,6 W)
Salida +5Vsb	2,5 A (12,5 W)
Conector placa base	1 x ATX 20+4 pines
Conector CPU	1 x EPS/ATX12V 8 (4+4) pines
Conectores PCI-E	2 x PCI-E 8 (6+2) pines (2 cables)
Conectores SATA	2 x 3 conectores (6 conectores SATA)
Conectores periféricos	1 x Molex 4 pines x 3 + 1 conector disquetera
Ventilador	120 mm ultra silencioso
Diseño de cables	Modular
Protecciones	OVP, UVP, OPP, SCP, OCP
Garantía	5 años
Mantenimiento	No requiere mantenimiento, no abrir la caja
Seguridad	No abrir, riesgo de electrocución. Utilizar solo los cables suministrados.
Piezas de repuesto	Ninguna pieza reparable por el usuario. Contactar a EVGA para asistencia.
Instalación	Ventilador orientado hacia abajo preferiblemente, cables conectados según necesidades

Preguntas frecuentes - 700 BQ EVGA

Veo más de cuatro agujeros para tornillos en la parte posterior de la fuente de alimentación, el embalaje solo contiene cuatro tornillos, ¿faltan tornillos?

No falta nada, solo necesita cuatro tornillos para fijar la fuente de alimentación en la caja. La fuente de alimentación tiene más de cuatro agujeros para ofrecer una compatibilidad óptima con diferentes cajas.

¿Y si deseo usar adaptadores para mi tarjeta de video, placa base o periféricos?

EVGA recomienda el uso de conexiones directas desde la fuente de alimentación para garantizar una distribución óptima. Los adaptadores solo deben usarse como último recurso.

¿Cómo instalar la fuente de alimentación?

Retire la fuente del embalaje. Colócala en la caja con el ventilador orientado hacia abajo (o hacia arriba si la caja no tiene agujeros de ventilación). Atornilla con los cuatro tornillos proporcionados. Luego conecta los cables según las instrucciones.

¿Cuál es la garantía del 700 BQ?

El modelo 700 BQ está cubierto por una garantía de 5 años con el legendario servicio al cliente de EVGA.

¿Qué protecciones están incluidas?

La fuente está equipada con protecciones contra sobretensiones (OVP), subtensiones (UVP), sobrepotencia (OPP), cortocircuitos (SCP) y sobreintensidad (OCP).

¿Puedo usar cables que no sean de EVGA?

No, es imperativo usar solo los cables incluidos o aquellos comprados en EVGA.com etiquetados específicamente para su PSU. El uso de otros cables puede provocar una falla catastrófica.

¿Cuál es la eficiencia de esta fuente de alimentación?

Certificada 80 PLUS Bronze, ofrece una eficiencia máxima del 85 % (115 VAC) o 88 % (220-240 VAC).

¿El ventilador es silencioso?

Sí, el ventilador de 120 mm es ultra silencioso mientras reduce el calor de manera eficaz.

¿Cómo conectar los cables modulares?

Los cables se conectan directamente a los conectores modulares de la fuente de alimentación. Use solo los cables suministrados y no fuerce las conexiones.

¿Qué hacer si la fuente no se enciende?

Verifique que el interruptor esté en Encendido, que el cable de alimentación esté bien conectado, y que todos los cables estén correctamente conectados. Si el problema persiste, contacte al soporte de EVGA.

MANUAL DE USUARIO 700 BQ EVGA

Información de seguridad....14

Características....15

Instalación....15

Q&A....16

EVGA 500BQ / 600BQ / 700BQ configuración de cables....17

EVGA 500BQ / 600BQ / 700BQ especificaciones....17

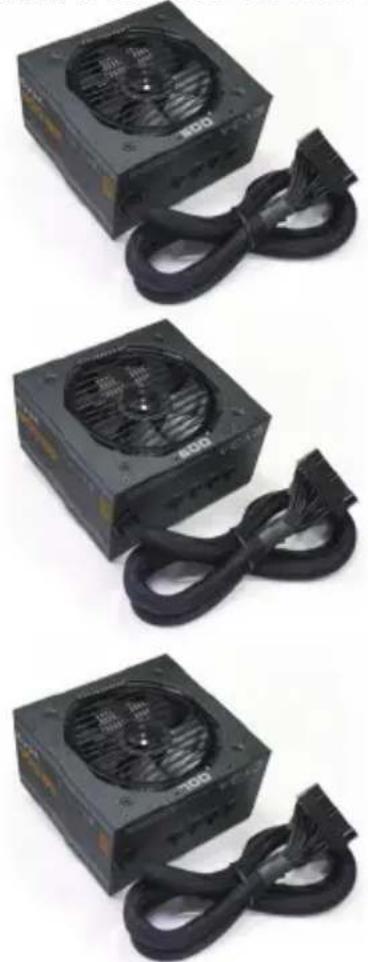

Introducción : Fuente Premium

Gracias por la compra de una fuente de la Serie EVGA BQ 80 PLUS® BRONZE. La fuente de alimentación 500BQ / 600BQ / 700BQ es una fuente de Alta Calidad que ofrece un gran valor a los gamers / integradores. El diseño modular provee una mejor administración de cables personalizados para cualquier aplicación, también debido a que utiliza un ventilador ultra-silencioso 120mm, la serie 500BQ / 600BQ / 700BQ reduce el calor durante la carga pesada manteniendo un nivel bajo de decibelios. Con un diseño elaborado en base a la estabilidad y durabilidad, la serie 500BQ / 600BQ / 700BQ es la elección perfecta para alimentar su sistema.

EVGA 500W BRONZE

Información de seguridad

ADVERTENCIA 1: Esta unidad no tiene piezas que el usuario pueda reparar. La apertura de la cubierta representa un riesgo de descarga eléctrica y anulará la garantía de los productos. EVGA no será responsable por cualquier resultado de mal uso, incluyendo pero no limitado a, cualquier uso del producto fuera de su finalidad o uso inconsistente con los términos de la garantía disponibles en línea. (Información sobre la garantía está disponible en www.evga.com/support/warranty y este manual está disponible en www.evga.com/manuals).

ADVERTENCIA 2: Use solamente los cables inluidos o adquiridos en EVGA.com que estan especificamente etiquetados para su fuente de poder. Usar cables incorrectos da la posibilidad a una falla catastrófica.

ENERGÍA ESTABLE

La 500BQ / 600BQ / 700BQ tiene un rendimiento eléctrico excepcional con voltaje ultra estable y potencia extremadamente limpia. Esto puede ayudarle a alcanzar el máximo overclock (opcional) y proporciona la potencia más estable y confiable para todos los componentes. La 500BQ / 600BQ / 700BQ también tiene una alta eficiencia de hasta el 85% (115VAC) / 88% (220VAC\~240VAC) y es la certificación 80 PLUS® BRONZE.

PROTECCIONES DE PRIMERA CALIDAD

La 500BQ / 600BQ / 700BQ viene equipado con la más completa protección ajustado posible, incluyendo Protección de sobre voltaje (Over Voltage Protection, OVP), Protección ante bajo voltaje (Under Voltage Protection, UVP), Protección de sobrecarga de energía (Over Power Protection, OPP), protección contra cortocircuitos (Short Circuit Protection, SCP), Protección de sobrecarga de corriente (Over Current Protection, OCP). 500BQ / 600BQ también está cubierto por una garantía de 3 años y 700BQ está cubierto por una garantía de 5 años con el legendario servicio y soporte al cliente de EVGA

DISEÑO MODULAR

Reduzca el desorden en el caso, mejorar la temperatura ambiente con un mejor flujo de aire en general y proporcionar una apariencia limpia a cualquier sistema. Diseños de Fuentes de Poder modulares permiten que el usuario desconecte el cable del lado de la alimentación si no son necesarios para la configuración específica. Esto puede ayudar a liberar espacio dentro de la caja y mejorar la gestión de los cables, así como el flujo de aire a través del sistema.

Instalación

1. Retire la fuente de alimentación de su embalaje.

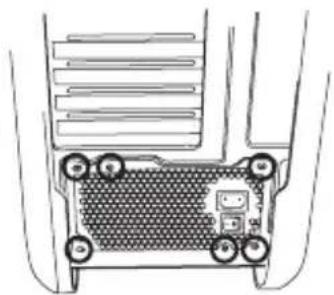

2. Utilice los tornillos suministrados con el caso de instalar la fuente de alimentación en el equipo. NOTA: Se recomienda la instalación de la fuente de alimentación con el ventilador hacia abajo. Sin embargo, si su caso coloca la fuente de alimentación en la parte inferior de la caja y no hay orificios de ventilación disponibles, puede ser mejor instalar la fuente de alimentación con el ventilador hacia arriba para una mayor eficiencia y fiabilidad.

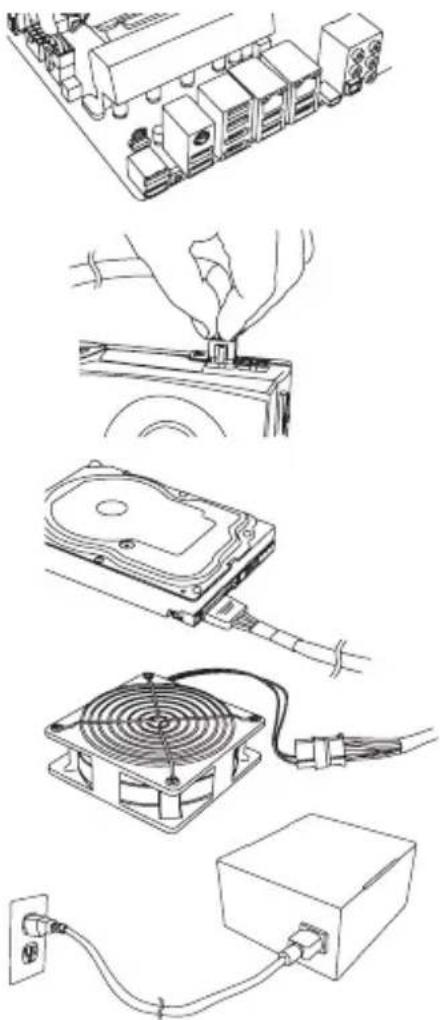

3. Conecte el cable ATX de 20+4-Pines a la placa madre.

1. Conecte el cable EPS12V 4+4 clavijas de la fuente de alimentación y la placa madre.

2. Conecte los cables 6/6+2-Pines PCI-E para la tarjeta gráfica(s). NOTA: No intente conectar un cable de 8-Pines PCI-E en un conector de 6-Pines sin primero desmontar los dos pines adicionales.

3. Conecte los cables de alimentación SATA a todas las unidades de datos o unidades ópticas. (discos duros, unidades de estado sólido, unidades ópticas)

4. Conecte los conectores periféricos "Molex" 4-Pines para ventiladores, bombas, componentes heredados y otros dispositivos/adaptadores.

5. Conecte el cable de alimentación de CA a la fuente de alimentación y en la pared. Revise todas las conexiones para asegurar una conexión sólida y gire el interruptor de encendido de la fuente de alimentación a la posición ON.

Q&A

Q: Veo que hay más de 4 orificios para tornillos de la parte posterior de la fuente de alimentación, pero el envase sólo ofrece (4) tornillos, es un poco de falta?

A: No le falta nada, sólo se tendrá que conectar la fuente de alimentación EVGA a la caja con 4 tornillos. La fuente de alimentación dispone de más de (4) orificios para proporcionar una compatibilidad óptima para los diseños de caso en la actualidad.

P: ¿Qué pasa si quiero usar adaptadores de corriente para mi tarjeta(s) de vídeo/placa base/periféricos?

R: EVGA recomienda el uso de conexiones de alimentación directa de la red eléctrica para alimentar la tarjeta de video(s), las conexiones de la placa base y el resto de las conexiones de potencia auxiliar para la distribución óptima de la energía.

Q: ¿Si tengo un problema o una pregunta, ¿puedo obtener ayuda?

A: Todos los productos de EVGA están respaldados por garantías tom nivel, así como apoyo técnico 24/7. El apoyo puede ser contactado para la fuente de alimentación al [phone] opción 1, opción 3 o póngase en contacto con nosotros por correo electrónico a [e-mail].

EVGA 500BQ / 600BQ configuración de cables

Modular Connector		Cables Cable Color
Hard Lined	MB	1 x ATX 20+4-Pin	Negro
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
VGA1		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

EVGA 700BQ Cable Configuration

Modular Connector		Cables Cable Color
Hard LinedVGA1	MB	1 x ATX 20+4-Pin	Negro
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
	VGA	1 x PCI-E 8(6+2)-Pin x 2
		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

EVGA 500BQ / 600BQ / 700BQ configuración de cables

EVGA	500W BRONZE
AC Input	100-240 VAC, 8-4A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 41.6A 0.3A 2.5A
Combined, W	110W 499.2W			3.6W 12.5W
Output power, Pcont	500W

EVSA	600W BRONZE
AC Input	100-240 VAC, 10-5A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 50A 0.3A 2.5A
Combined, W	120W 600W			3.6W 12.5W
Output power, Pcont	600W

EVGA	700W BRONZE
AC Input	100-240 VAC, 12-6A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 58.3A 0.3A	2.5A
Combined, W	130W 699.6W			3.6W	12.5W
Output power, Pcont	700W
