700 BQ - Alimentation PC EVGA - Notice d'utilisation et mode d'emploi gratuit

Marque	EVGA
Modèle	700 BQ
Type	Alimentation PC
Puissance	700 W
Certification	80 PLUS Bronze
Tension d'entrée	100-240 VAC, 12-6 A, 60/50 Hz
Sortie +12V	58,3 A (699,6 W)
Sortie +5V	20 A
Sortie +3,3V	20 A
Sortie -12V	0,3 A (3,6 W)
Sortie +5Vsb	2,5 A (12,5 W)
Connecteur carte mère	1 x ATX 20+4 broches
Connecteur CPU	1 x EPS/ATX12V 8 (4+4) broches
Connecteurs PCI-E	2 x PCI-E 8 (6+2) broches (2 câbles)
Connecteurs SATA	2 x 3 prises (6 prises SATA)
Connecteurs périphériques	1 x Molex 4 broches x 3 + 1 prise disquette
Ventilateur	120 mm ultra silencieux
Conception câbles	Modulaire
Protections	OVP, UVP, OPP, SCP, OCP
Garantie	5 ans
Entretien	Aucun entretien nécessaire, ne pas ouvrir le boîtier
Sécurité	Ne pas ouvrir, risque d'électrocution. Utiliser uniquement les câbles fournis.
Pièces détachées	Aucune pièce réparable par l'utilisateur. Contacter EVGA pour assistance.
Installation	Ventilateur orienté vers le bas de préférence, câbles branchés selon besoins

FOIRE AUX QUESTIONS - 700 BQ EVGA

Je vois plus de quatre trous de vis à l'arrière du bloc d'alimentation, l'emballage ne contient que quatre vis, manque-t-il des vis ?

Rien ne manque, vous avez seulement besoin de quatre vis pour fixer le bloc d'alimentation sur le boîtier. Le bloc d'alimentation dispose de plus de quatre trous pour offrir une compatibilité optimale avec différents boîtiers.

Et si je souhaite utiliser des adaptateurs pour ma carte vidéo, ma carte mère ou mes périphériques ?

EVGA recommande l'utilisation de connexions directes à partir du bloc d'alimentation pour garantir une distribution optimale. Les adaptateurs ne doivent être utilisés qu'en dernier recours.

Comment installer le bloc d'alimentation ?

Retirez le bloc de l'emballage. Placez-le dans le boîtier avec le ventilateur orienté vers le bas (ou vers le haut si le boîtier n'a pas de trous d'aération). Vissez avec les quatre vis fournies. Branchez ensuite les câbles selon les instructions.

Quelle est la garantie du 700 BQ ?

Le modèle 700 BQ est couvert par une garantie de 5 ans avec le service clientèle légendaire d'EVGA.

Quelles protections sont incluses ?

L'alimentation est équipée de protections contre les surtensions (OVP), sous-tensions (UVP), surpuissance (OPP), courts-circuits (SCP) et surintensité (OCP).

Puis-je utiliser des câbles non EVGA ?

Non, il est impératif d'utiliser uniquement les câbles inclus ou ceux achetés sur EVGA.com spécifiquement étiquetés pour votre PSU. L'utilisation d'autres câbles peut entraîner une défaillance catastrophique.

Quel est le rendement de cette alimentation ?

Certifiée 80 PLUS Bronze, elle offre une efficacité maximale de 85 % (115 VAC) ou 88 % (220-240 VAC).

Le ventilateur est-il silencieux ?

Oui, le ventilateur de 120 mm est ultra silencieux tout en réduisant la chaleur de manière efficace.

Comment connecter les câbles modulaires ?

Les câbles se branchent directement sur les connecteurs modulaires du bloc d'alimentation. Utilisez uniquement les câbles fournis et ne forcez pas les connexions.

Que faire si le bloc ne s'allume pas ?

Vérifiez que l'interrupteur est sur Marche, que le cordon d'alimentation est bien branché, et que tous les câbles sont correctement connectés. Si le problème persiste, contactez le support EVGA.

MODE D'EMPLOI 700 BQ EVGA

Consignes de sécurité....20

Fonctionnalités....21

Installation....21

Merci d'avoir acheté une alimentation EVGA BQ 80 PLUS® BRONZE. Les alimentations de très haute qualité 500BQ / 600BQ / 700BQ s'adressent aux joueurs / intégrateurs. Le design modulaire offre une configuration de câbles pour toutes applications, et grâce au ventilateur de 120mm ultra silencieux, la série 500BQ / 600BQ / 700BQ réduit la chaleur tout en gardant le niveau des décibels très bas. Construite avec la stabilité et la durabilité à l'esprit, la série 500BQ / 600BQ / 700BQ est le choix parfait pour alimenter votre système.

Consignes de sécurité

AVERTISSEMENT 1: cet appareil ne contient pas de pièces que l'utilisateur peut réparer. L'ouverture du boîtier présente un risque d'électrocution et annulera la garantie du produit. La société EVGA ne peut être tenue responsable des conséquences d'une utilisation incorrecte, ce qui inclut, sans s'y limiter, l'utilisation du produit dans un but autre que celui prévu ou l'utilisation non conforme aux conditions de garantie disponibles en ligne. (La garantie est disponible sous www.evga.com/support/warranty et le manuel sous www.evga.com/manuals).

AVERTISSEMENT 2: Seule l'utilisation des câbles inclus ou des câbles achetés sur EVGA.com sont spécifiquement étiquetés pour votre PSU. L'utilisation d'autres câbles vous feront prendre des risque d'une défaillance catastrophique.

ALIMENTATION STABLE

La série 500BQ / 600BQ / 700BQ offre des performances électriques exceptionnelles avec une tension ultra stable et des sorties extrêmement propres. Cela vous permet d'obtenir l'overclocking le plus élevé possible (facultatif) et d'alimenter tous les composants de manière stable et fiable. La série 500BQ / 600BQ / 700BQ bénéficie de la certification 80 PLUS® BRONZE, pour une efficacité de 85% (115VAC) / 88% (220VAC\~240VAC) maximum.

PROTECTIONS OPTIMALES

La 500BQ / 600BQ / 700BQ est équipée de l'ensemble de protection le plus complet possible: protection contre la surtension (Over Voltage Protection, OVP), protection contre la sous-tension (Under Voltage Protection, UVP), protection contre la surpuissance (Over Power Protection, OPP), protection contre les courts-circuits (Short Circuit Protection, SCP) et protection contre la surintensité (Over Current Protection, OCP). 500BQ / 600BQ est également couvert par une garantie de 3 ans et 700BQ est couvert par une garantie de 5 ans avec le service à la clientèle et le soutien légendaires d'EVGA.

CONCEPTION MODULABLE

Libérez de l'espace dans le boîtier, améliorez les températures ambiantes avec un flux d'air global optimisé et donnez à votre système un aspect rangé. La conception d'unité centrale modulable permet à l'utilisateur de débrancher le câble du côté du bloc d'alimentation s'il n'est pas nécessaire pour la configuration.

Installation

1. Retirez le bloc d'alimentation de son emballage.

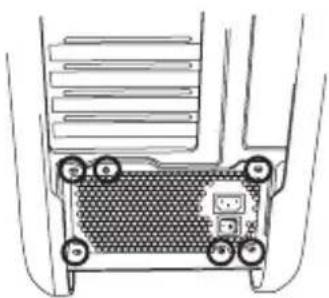

2. Utilisez les vis fournies avec le boîtier pour installer le bloc d'alimentation dans votre ordinateur. REMARQUE: nous vous recommandons d'installer le bloc d'alimentation avec le ventilateur orienté vers le bas. Cependant, si le bloc d'alimentation est installé dans la partie inférieure du boîtier et qu'il n'y a pas de trous d'aération, le mieux est de placer le bloc d'alimentation avec le ventilateur orienté vers le haut pour plus d'efficacité et de fiabilité.

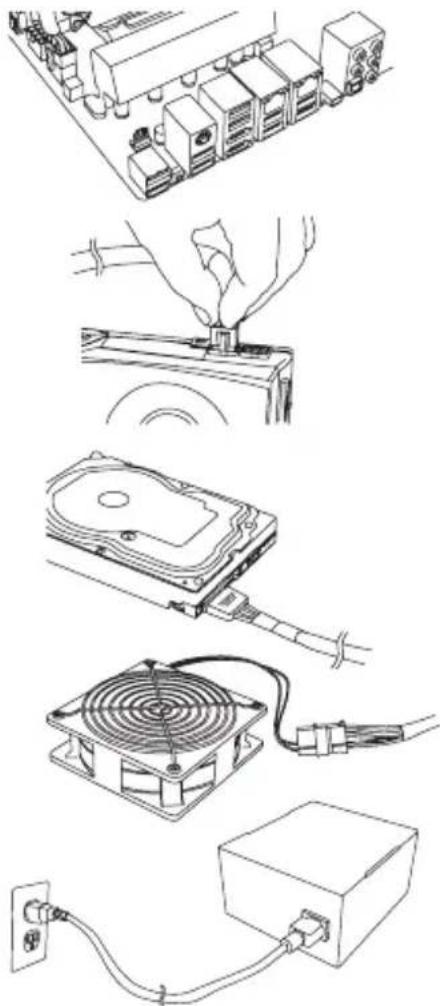

3. Connecter le câble ATX 20+4 broches à la carte mère.

1. Connectez le câble EPS12V 4+4 broches au bloc d'alimentation et à la carte mère.
2. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes graphiques. REMARQUE: ne tentez pas de relier un câble PCI-E 8 broches à un connecteur 6 broches sans avoir détaché les deux broches supplémentaires au préalable.
3. Connectez les câbles d'alimentation SATA à tous les lecteurs de données ou lecteurs optiques (disques durs, disques électroniques, lecteurs optiques).
4. Raccordez les connecteurs Molex périphériques 4 broches pour les ventilateurs, pompes, composants patrimoniaux et autres dispositifs/adaptateurs.
5. Connectez le cordon d'alimentation AC. au bloc d'alimentation et à la prise murale. Vérifiez que tous les éléments sont bien raccordés et placez l'interrupteur du bloc d'alimentation sur la position Marche.

Q: Je vois plus de quatre trous de vis à l'arrière du bloc d'alimentation, l'emballage ne contient cependant que quatre (4) vis, manque-t-il des vis?

R: Rien ne manque, vous avez seulement besoin de quatre vis pour fixer le bloc d'alimentation EVGA sur le boîtier. Le bloc d'alimentation dispose de plus de quatre (4) trous pour offrir une compatibilité optimale pour les différents boîiers disponibles aujourd'hui.

Q: Et si je souhaite utilise des adaptateurs pour ma ou mes cartes vidéo/ma carte mère/mes périphériques?

R: EVGA recommande l'utilisation de connexions directes à partir du bloc d'alimentation pour alimenter la ou les cartes vidéo, la carte mère et autres périphériques afin de garantir une distribution optimale. Les adaptateurs ne doivent être utilisés qu'en dernier recours.

Tous les produits EVGA bénéficient de garanties optimales et d'une assistance technique à votre écoute. Vous pouvez joindre l'assistance:

- aux États-Unis, au [phone] option 1, option 3. Vous pouvez également nous contacter par courrier électronique, à l'adresse suivante: [e-mail].

- en Europe, au [phone]. Vous pouvez également nous contacter par courrier électronique, à l'adresse suivante: [e-mail].

Configuration de la nouvelle alimentation EVGA 500BQ / 600BQ

Modular Connector		Cables Cable Color
Hard Lined	MB	1 x ATX 20+4-Pin	Noir
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
VGA1		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

EVGA 700BQ Cable Configuration

Modular Connector		Cables Cable Color
Hard Lined	MB	1 x ATX 20+4-Pin	Noir
	CPU	1 x EPS / ATX12V 8(4+4)-Pin
	VGA	1 x PCI-E 8(6+2)-Pin x 2
VGA1		1 x PCI-E 8(6+2)-Pin x 2
SATA1		2 x SATA 5-Pin x 3
SATA2
PERIF1		1 x Molex 4-Pin x 3 + 1 Floppy

Configuration de la nouvelle alimentation EVGA 500BQ / 600BQ / 700BQ

EVGA	500W BRONZE
AC Input	100-240 VAC, 8-4A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 41.6A 0.3A 2.5A
Combined, W	110W 499.2W			3.6W 12.5W
Output power, Pcont	500W

EVGA	600W BRONZE
AC Input	100-240 VAC, 10-5A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 50A 0.3A 2.5A
Combined, W	120W 600W			3.6W 12.5W
Output power, Pcont	600W

EVGA	700W BRONZE
AC Input	100-240 VAC, 12-6A, 60 / 50Hz
DC Output	+5V +3.3V +12V -12V +5Vsb
MAX output, A	20A 20A 58.3A 0.3A	2.5A
Combined, W	130W 699.6W			3.6W 12.5W
Output power, Pcont	700W
