MANUALE UTENTE SuperNOVA P+ 1300 EVGA

Manuale utente Unità alimentazione 1300W / 1600W

Indice

Introduzione....37

Informazioni di sicurezza....37

Contenuto della confezione....37

Caratteristiche....38

Installazione....38

Domande e risposte....40

Configurazione dei cavi EVGA 1300 / 1600 P+....41

Specifiche tecniche EVGA 1300 / 1600 P+....42

Italiano

36 37

EVGA.

Manuale utente Unità alimentazione 1300W / 1600W

Introduzione: Potenza Premium

Grazie per aver acquistato l'unità di alimentazione EVGA ^2 P+ 80 PLUS ^2 della serie Platinum. Le unità 1300 / 1600 P+ sono alimentatori premium che offrono un fantastico rapporto qualità-prezzo per tutti i gamer e i system builder. Il design modulare consente configurazioni dei cavi su misura per qualsiasi applicazione e, grazie alla ventola ultra silenziosa con il di 135 mm, la serie 1300 / 1600 P+ riduce l'emissione di calore durante l'uso intensivo e la rumorosità. Progettata per offrire la massima stabilità e durevolezza, la serie 1300 / 1600 P+ è la scelta ideale per alimentare ogni sistema.

Informazioni di sicurezza

ATTENZIONE 1: questa unità non ha parti manutenibili dall'utenza al suo interno. L'esperare la corda comporta un ratio di falgorazione e insoliderà la garanzia del prodotto. EVSA non sarà responsabile per qualsati uso impropio, incluso, ma non limitate a, quasi si utilizzo del prodotto non conforme alla sua destinazione o un utilizzo non conforme con la condizioni di garanzia disponibili online, i.e. informazioni sulla garanzia sono disponibile su www.eva.com/supportiandò e questo manuale e disponibile su www.eva.com/norvati.

ATTENZIONE 2: NON TUTTI CAVI MODULARI SONO USUALIO COMPATIBILI L'utilizzo di un caso non ufficialmente supportato può malidere la garanzia, causare un gusto all'alimentatore e/o causare danni ai dispositivi collegati. Si prega di utilizzare SOLO I cavi ufficialmente supportali incluti con l'alimentatore, o casi alternativi ufficialmente supportati indicati per il modello specifico dell'alimentatore, PIMODOTTI DA EVSA, EVSA NON sarà responsabile per danni causati all'alimentatore, dispositivi o casi modulari non ufficialmente supportali se il darino e causato dall'utilizzo di casi modulari non ufficialmente supportali.

Contenuto della confezione

Nella confezione dell'alimentatore EVGA 1300 / 1600 P+ sono inclusi i seguenti componenti per l'installazione dell'unità e test opzionali:

1300 P+ 1600 P+

(1) Allimentatore EVGA

(1) Manuale EVGA

(4) Viti di montaggio

(1) Tester PSU EVGA (24 pin)

(1) CAVS A1X 24 pm

(2) CAVI CPU EPS/ATX 12V 8(4+4) pin

(4) Cavi PCI-E VGA 8(6+2) pin

(2) 2 x cavI PCI-E VGA 8(6+2) pin

(4) CAM SATA 3

(2) CAVI MOLEX 3

(1) Adattatore Miolex-FDD

(1) Cavo alimentazione (opzionale)

(1) Alimentatore EVGA

(1) Manuale EVGA

(4) Viti di montaggio

(1) Tester PSU EVGA (24 pin)

(1) Cavo ATX 24 pin

(2) CAV CPU EPS/ATX 12V 8(4+4) pin

(4) Can PCI-E VGA 8(6+2) pin

(5) 2 x cam PCI-E VGA 6(6+2) pin

(2) Can SATA 3

(2) CAV SATA 4

(2) Cav Molex 4

(1) 2 Adattatore Molex-FDD

[1] Cavo alimentazione (opzionale)

Italiano

EVGA.

Manuale utente Unità alimentazione

1300W / 1600W

Caratteristiche

POTENZA STABILE

La serie P+ offre eccezionali prestazioni elettriche con una tensione ultra stabile e una erogazione della potenza elettrica estremamente pulita. Questo consenté di ottenere il più alto overclocking possibile (opzionale) ed erogare una potenza estremamente stabile e affidabile a tutti i componenti. La serie P+ offre inoltre un'elevata efficienza - fino al 92% (115V-) / 94% (230V-) - ed è certificata 80 PLUS® PLATINUM.

SISTEMA DI CONTROLLO TERMICO ECO

L'Intelligente sistema di controllo termico ECO di EVGA offre un funzionamento silenzioso ai bassi carichi, un'efficienza migliorata e una vita in servizio della ventola più lunga. Abilitata con un semplice interruttore sull'alimentatore, la funzione "No Fan Spin" è ideale per gli utenti che desiderano ridurre la rumorosità ambientale complessiva. Risparmia sui costi energetici ed evita di utilizzare la ventola inutilmente con il sistema di controllo termico ECO di EVGA.

PROTEZIONE DI ALTISSIMA QUALITÀ

La serie P+ è dotata del sistema di protezione più completo, fra cui protezione dalla sovratensione (OVP), protezione dalla sottotensione (UVP), protezione dalla sovralimentazione (OPP), protezione dai cortocircuiti (SCP), protezione dalla sovracamente (OCP) e protezione dalla sovratemperatura (OTP). Questo prodotto è anche coperto dall'ecezionale garanzia di 10 anni e il leggendario servizio clienti e supporto di EVGA.

QUALITÀ DI COSTRUZIONE SUPERIORE

La serie P+ è stata costruita secondo i più atti standard, utilizzando condensatori 100% giapponesi (temperatura di esercizio 105 gradi Celsius) e semiconduttori di marchio di alta qualità per il massimo delle prestazioni e affidabilità. La ventola Ultra Quiet di 135 mm offre il raffreddamento necessario per un funzionamento quasi silenzioso.

DESIGN MODULARE

Riduci il numero di componenti nel case e migliora la temperatura ambientale con un flusso d'aria ottimizzato, il tutto con un look estremamente pulito. I design modulari delle PSU consentono all'utente di scollegare i cavi dal lato alimentatore se non sono necessari per la configurazione specifica. Questo può aiutare a liberare spazio all'interno del case e a migliorare la gestione del cavi, così come il flusso d'aria in tutto il sistema.

Installazione

1. Rimuovere l'alimentatore dalla confezione.

2. (Opzionale) Utilizzando il tester della PSU, collegare il cavo a 24 pin alla PSU e quindi collegare il tester al cavo a 24 pin. Collegare il cavo di alimentazione ATX alla PSU e inserire il cavo PWR nella presa o protezione dalla sovratensione/UPS che si prevede di usare. Una volta collegato, accendere l'unità premendo l'interruttore di alimentazione (posizione "ON").

Nota: se si utilizza un sistema di raffreddamento ad acqua, questo tester è un'opzione semplice e sicura per lo spurgo/drenaggio/test dei componenti di raffreddamento ad acqua, senza dover utilizzare una graffetta o altro dispositivo.

Italiano

38 39

EVGA.

Manuale utente Unità alimentazione

1300W/1600W

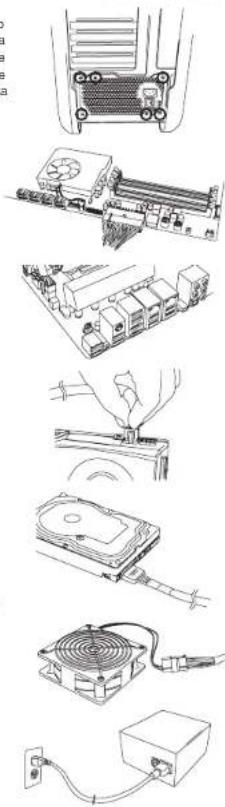

1. Utilizzare le viti fornite con il case per installare l'alimentatore nel proprio computer. NOTA: si raccomanda di installare l'alimentatore con la ventola rivolta verso il basso. Tuttavia, se nel case l'alimentatore è ubicato sulla parte inferiore e fori di ventilazione non sono disponibili, è possibile installare l'alimentatore con la ventola rivolta verso l'alto per una maggiore efficienza e affidabilità.
2. Collegare il cavo ATX da 24 pin alla PSU e alla scheda madre.
3. Collegare il cavo EPS12V da 4+4 pin alla scheda madre. (Opzionale) - se si intende utilizzare un overclocking estremo e la propria scheda madre supporta connettori per l'alimentazione della CPU a 8 pin o 4 pin, collegare il secondo cavo EPS12V da 4+4 pin. Questo e solo necessario per un overclocking estremo o per schede madr con doppia CPU.
4. Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede grafiche. NOTA: non tentare di collegare un cavo PCI-E a 8 pin a un connettore a 6 pin senza prima rimuovere i due pin supplementari.
5. Collegare i cavi di alimentazione SATA a tutte le unità di dati o unità ottiche (hard disk, unità allo stato solido, unità ottica).
6. Collegare i connettori "Molex" periferici a 4 pin per le ventole, le pompe, i componenti legacy e altri dispositivi/adattatori.
7. Collegare il cavo di alimentazione CA all'alimentatore e alla presa a muro. Controllare tutti i collegamenti per assicurarsi che siano beni saldi e accendere l'alimentatore premendo l'interruttore di alimentazione (posizione "ON").

Manuale utente Unità alimentazione

1300W / 1600W

Domande e risposte

D. Sul retro dell'alimentatore sono presenti più di quattro fori per le viti, ma nella confezione ci sono solo (4) viti; mancano alcune viti?
R. Non manca nulla; l'alimentatore EVGA viene montato nel case con le quattro viti in dotazione. L'alimentatore è dotato di più di (4) fori per offrire una compatibilità ottimale con tutti i design dei case moderni.
D. La mia unità di alimentazione EVGA include (2) cavi EPS per la scheda madre; è necessario collegarì entrambi?
R. Le schede madri necessitano di (1) solo collegamento EPS a 4+4 o 8 pin. Su alcuni modelli, la scheda madre è dotata di un collegamento a 4+4 o 8 pin aggiuntivo per configurazioni a doppia CPU o per un overclocking estremo. Se la scheda madre supporta due collegamenti EPS a 4+4 pin, consultare il manuale del produttore della scheda madre per dettagli sul funzionamento e l'alimentazione dei collegamenti EPS.
D. Cos'è il sistema di controllo termico ECO?
R. Il sistema di controllo termico ECO. se abilitato, consente alla ventola dell'alimentatore EVGA di spegnersi con un funzionamento a carichi da bassi a moderati. La ventola dell'alimentatore EVGA si rìaccenderà automaticamente solo quando è necessario, in base alla temperatura raggiunta dall'alimentatore. La ventola aumenterà anche la velocità di funzionamento (giri/min.) in base al carico richiesto dai componenti collegati, se necessario. Questo previene inutili rotazioni, riduce i livelli di rumorosità ambientale e aumenterà la vita in servizio della ventola a causa della ridotta rotazione.
Nota: se il controllo termico ECO è disattivato, la ventola sarà sempre in funzione, anche ai carichi bassi. L ventola aumenterà automaticamente anche la velocità di funzionamento (giri/min.), in base all'assorbimento elettrico dei componenti collegati, se necessario.
D. E se volessi utilizzare adattatori di corrente per la mia scheda grafica/scheda madre/periferiche?
R. EVGA raccomanda sempre l'utilizzo di collegamenti elettrici diretti alla rete elettrica per alimentare tutti i componenti.
D. È importante quale estremità del cavo si inserisce nell'unità di alimentazione?
R. Si, i collegamenti all'alimentatore non possono essere "separati" come il connettore EPS (CPU), il quale è formato da 4+4 pin su un lato e da 8 pin (intero) sull'altro. Controllare ciascun cavo in quanto tutti i cavi sono etichettati per il collegamento corretto all'alimentatore e collegare direttamente all'alimentatore solo il cavo "corrispondente", come riportato su ciascun connettore.
D. Se ho un problema o una domanda, è possibile richiedere assistenza?
R. TUTTI i prodotti EVGA sono supportati da garanzie top tier e da supporto tecnico. Se si necessita di supporto per il proprio alimentatore, vedere i dettagli di contatto di seguito: USA: [phone] opzione 1, opzione 3 o inviare un'e-mail a [e-mail]; Europa: +49.89.189.049.11 o inviare un'e-mail tramite eu.evga.com/support.

Italiano

40

EVGA.

Manuale utente Unità alimentazione

1300W / 1600W

Configurazione dei cavi EVGA 1300 P+

Connettore modulare	Connettore per cavo Quantità di cavo		Colore cavo
MB	ATX 24-Pin	1	Nero
CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin	2
VGA1,VGA2,VGA3,VGA4,VGA5,VGA6	PCI-E 8(6+2)- Pin	4
	PCI-E 8(6+2)- Pin x 2	2
SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
PERIF1,PERIF2	Molex 4-Pin x 3	2
FDD	Molex to FDD Adapter	1

Configurazione dei cavi EVGA 1600 P+

Connettore modulare		Quantità di cavo Connettore	Dolopercavco
MB	ATX 24-Pin	1	Nero
CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin	2
VGA1,VGA2,VGA3,VGA4,VGA6,VGA6,VGA7,VGA8,VGA9	PCI-E 8(5+2)-Pin	4
	PCI-E 8(6+2)-Pin x 2	5
SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	2
	SATA 5-Pin x 4	2
PERIF1,PERIF2	Molex 4-Pin x 4	2
FDD Molex to FDD Adapter x 2		1

Manuale utente Unità alimentazione

1300W / 1600W

Specifiche tecniche EVGA 1300 / 1600 P+

EVSA.	1300 P+
AC Input	100-240V~ 15-8A, 60/50Hz
DC Output	13.5V	-5V	12V~12V +5Vsb
MAX output, A	24A	24A	108.3A	0.5A	3A
Combined, W	120W		1299.6W	6W 15W
Output power Point	1300W @ +50°C

EV3A.	1600 P+				80PLUSWatts
AC Input	115-240V~, 17-9A, 60/50Hz
DC Output	+3.5V	+5V	+12V -12V +5Vso
MAX output, A	25A	25A	133A	0.5A	4A
Combined, W	150W		1596W	6W 20W
Output power,Point	1600W @ +50°C

Protezione dalla sovratensione, Protezione dalla sottotensione, Protezione dal cortocircuiti, Protezione dalla sovralimentazione, Protezione dalla sovracorrente, Protezione dalla sovratemperatura
