Caractéristique	Détails
Modèle	EVGA SuperNOVA P+ 1300
Type d'alimentation	ATX
Puissance nominale	1300 Watts
Certification	80 PLUS Platinum
Connecteurs principaux	1 x 24-pin ATX, 2 x 4+4-pin CPU, 6 x 6+2-pin PCIe
Connecteurs SATA	12 x SATA
Connecteurs Molex	4 x Molex
Ventilateur	Ventilateur 140 mm, mode semi-passif
Dimensions	150 mm x 86 mm x 200 mm
Poids	3.5 kg
Utilisation recommandée	Pour les configurations hautes performances et les systèmes de jeu
Garantie	10 ans
Protection	OVP, OCP, SCP, UVP, OTP
Maintenance	Nettoyage régulier du ventilateur et des grilles d'aération
Compatibilité	Compatible avec la plupart des boîtiers ATX

FOIRE AUX QUESTIONS - SuperNOVA P+ 1300 EVGA

Quelle est la puissance de l'alimentation EVGA SuperNOVA P+ 1300 ?

L'alimentation EVGA SuperNOVA P+ 1300 a une puissance de 1300 watts.

Quels types de connecteurs sont inclus avec l'EVGA SuperNOVA P+ 1300 ?

L'EVGA SuperNOVA P+ 1300 comprend des connecteurs 24 broches, 8 broches (4+4), 6+2 broches pour les cartes graphiques, et des connecteurs SATA.

Quelle est la certification d'efficacité de l'EVGA SuperNOVA P+ 1300 ?

L'EVGA SuperNOVA P+ 1300 a une certification 80 PLUS Platinum, garantissant une efficacité énergétique élevée.

Comment installer l'EVGA SuperNOVA P+ 1300 dans mon PC ?

Pour installer l'EVGA SuperNOVA P+ 1300, placez l'alimentation dans le boîtier PC, fixez-la avec les vis fournies, puis connectez tous les câbles appropriés aux composants de votre PC.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'alimentation. Assurez-vous également que l'interrupteur à l'arrière de l'alimentation est sur 'ON'.

Comment vérifier si l'EVGA SuperNOVA P+ 1300 fonctionne correctement ?

Pour vérifier le bon fonctionnement, utilisez un multimètre pour tester les tensions des différents rails ou vérifiez si les ventilateurs de l'alimentation fonctionnent lors de l'allumage du PC.

L'EVGA SuperNOVA P+ 1300 est-elle compatible avec mon boîtier ?

L'EVGA SuperNOVA P+ 1300 est une alimentation ATX standard et devrait être compatible avec la plupart des boîtiers PC qui supportent les alimentations ATX.

Que faire si j'entends des bruits étranges venant de l'alimentation ?

Des bruits comme des grincements ou des bourdonnements peuvent indiquer un problème. Vérifiez que les ventilateurs ne sont pas obstrués et que l'alimentation est correctement installée. Si le bruit persiste, contactez le support technique.

L'EVGA SuperNOVA P+ 1300 est-elle garantie ?

Oui, l'EVGA SuperNOVA P+ 1300 est généralement couverte par une garantie de 10 ans. Vérifiez les détails sur le site d'EVGA pour plus d'informations.

Puis-je utiliser l'EVGA SuperNOVA P+ 1300 avec un système SLI ou CrossFire ?

Oui, l'EVGA SuperNOVA P+ 1300 offre suffisamment de puissance et de connecteurs pour supporter des configurations SLI ou CrossFire avec plusieurs cartes graphiques.

MODE D'EMPLOI SuperNOVA P+ 1300 EVGA

Consignes de sécurité....23

Contenu de la boîte....23

Fonctionnalités....24

Installation....24

Spécifications de la nouvelle alimentation 1300 / 1600 P+.....28

Français Français

22 23

EVGA.

Manuel d'utilisation Alimentation 1300W / 1600W

Merci d'avoir achete une alimentation EVGA ^1 P+ 80 PLUS ^2 Platinum. L'alimentation de très haute qualité 1300 / 1600 P+ s'adresse aux joueurs / intégrateurs. Le design modulaire offre une configuration de câbles pour toutes applications, et grâce au ventilateur de 135mm à palier à ultra silencieux, la série 1300 / 1600 P+ réduit la chaleur tout en gardant le niveau des décibels très bas. Construite avec la stabilité et la durabilité à l'esprit, la série 1300 / 1600 P+ est le choix parfait pour alimentur votre système.

Consignes de sécurité

AVERTISSEMENT : cet appareil ne contient pas de pièces que l'utilisateur peut récaner. L'ouverture du boîter présente un risque d'électrocution et annulera la garantie du produit. La société EVGA ne peut être tenue responsable des conséquences d'une utilisation incorrecte, de qui inclut, sans s'il létrir, l'utilisation ou produit dans un but autre que celui prévu ou l'utilisation non conforme aux conditions de garantie disponibles en ligne. La garantie est disponible sous truyv.evgs.com/support/warranty et le menuel sous truyv.evgs.com/mevalis. AVERTISSEMENT : 2. TÔUS LES CÂBLES MODULIARES NE SONT PAS LES MEMES ET NE SONT PAS COMPATIBLE! L'utilisation d'une cable non difficile pris en charge peut annuler la garantie, provigner une panne d'alimentation, et il ou causer des dommages aux appareils concernés. Si vous plait utiliser uniquement des câbles officiels pris en charge inclus avec le bloc d'alimentation, ou un ensemble officialement pris en charge des câbles alternatifs listés pour votre modèle d'alimentation faire PAR EVGA. EVGA ne sera pas responsable des dommages causés à votre alimentation dans le cas d'une utilisation d'un dispositif ou câbles modulières non compatible.

Contenu de la boîte

Les éléments suivants sont fournis avec le bloc d'alimentation EVGA 1300 / 1600 P+ pour garantir une installation correcte et pour effectuer des tests en option:

1300 P+ 1600 P+

(1) Alimentation EVGA

(1) Manuel EVGA

(4) Vis de montage

(1) Testeur PSU EVGA (24 broches)

(1) câble 24 broches ATX

(2) cables 8(4+4) brches EPS/ATX12V CPU

(4) câbles 8(6+2) broches PCI-E VGA

(2) cables 2 x B(6+2) broches PCI-E VGA

(4) cables 3 SATA

(2) cables 3 Molex

(1) adaptateur Molex vers lecteur des disquette

(1) Cordon d'alimentation (en option)

(1) Alimentation EVGA

(1) Manuel EVGA

(4) Via de montage

(1) Testeur PSU EVGA (24 broches)

(1) câble 24 broches ATX

(2) cables 8(4+4) broches EPS/ATX12V CPU

(4) cables B[6+2] broches PCI-E VGA

(5) cables 2 x 8(6+2) broches PCI-E VGA

(2) cables 3 SATA

(2) cables 4 SATA

(2) cables 4 Molex

(1) 2 adaptateur Molex vers lecteur des disquette

(1) Cordon d'alimentation (en option)

EVGA.

Manuel d'utilisation Alimentation 1300W / 1600W

Fonctionnalités

ALIMENTATION STABLE

La série P+ offre des performances électriques exceptionnelles avec une tension ultra stable et des sorties extrêmement propres. Cela vous permet d'obtenir l'overclocking le plus élevé possible (facuitatif) et d'alimenter tous les composants de manière stable et fiable. La série P+ est certifiée 80 PLUS® PLATINUM, avec un rendement de plus de efficacité de up to 92% (115V\~) / 94% (230V\~) maximum.

SYSTÉME DE COMMANDE THERMIQUE ECO

Le système de commande thermique intelligent ECO EVGA assure le fonctionnement silencieux lorsque les charges sont faibles, pour une plus grande efficacité et une plus longue durée de vie du ventilateur. La fonctionnalité Non Fan Spln, activée à l'aide d'un interrupteur situé sur le bloc d'alimentation, est parfaite pour les utilisateurs qui souhaitent réduire le bruit ambiant global. Réalisez des économies sur les coûts d'énergie et utilisez le ventilateur uniquement lorsque cela est nécessaire avec le système de commande thermique ECO EVGA.

PROTECTIONS OPTIMALES

La série P+ est équipée de l'ensemble de protection le plus complet possible; protection contre la surtension (Over Voltage Protection, OVP), protection contre la sous-tension (Under Voltage Protection, UVP), protection contre la supraissance (Over Power Protection, OPP), protection contre les courts-circuits (Short Circuit Protection, SCP) et protection contre la surintensité (Over Current Protection, OCP), Protection contre la surchauffe (Over Temperature Protection, OTP). Ce produit bénéficie également d'une garantie exceptionnelle de 10 ans et de la qualité légendaire de l'assistance et du service clientèle de la société EVIGA.

QUALITÉ DE FABRICATION SUPÉRIEURE

La série P+ est fabriquée selon les normes les plus strictes, avec des condensateurs 100% japonais d'une valeur nominale de 105°C et des semi-conducteurs de marque de grande qualité pour des performances et une fiabilité optimales. Le ventilateur de 135 mm extrêmement silencieux à fonctionne de manière presque silencieuse lorsqu'il n'est pas nécessaire et un refroidissement adapté lorsque les charges sont élevées.

CONCEPTION MODULABLE

Libérez de l'espace dans le boîtier, améliorez les températures ambiantes avec un flux d'air global optimisé et donnez à votre système un aspect rangé. La conception d'unité centrale modulable permet à l'utilisateur de débrancher le câble du côté du bloc d'alimentation s'il n'est pas nécessaire pour la configuration.

Installation

1. Retirez le bloc d'alimentation de son emballage.

2. (Facultati) À l'aide de l'outil de test de bloc d'alimentation fourni, connectez le câble 24 broches au bloc d'alimentation, puis raccordez l'outil de test au câble 24 broches. Connectez le câble d'alimentation ATX au bloc d'alimentation et branchez le câble PWR dans la sortie ou le parasurtenseur/système d'alimentation sans coupure que vous envisagez d'utiliser. Une fois la connexion effectuée, placez l'interrupteur sur la position Marche. Remarque: si vous utilisez une configuration à refroidissement à l'eau, cet outil de test est une option simple et sûre pour la purge/la vidange/le test des composants à refroidissement à l'eau sans l'aide d'un trombone ou autre dispositif.

Français

24 25

EVGA.

Manuel d'utilisation Alimentation 1300W / 1600W

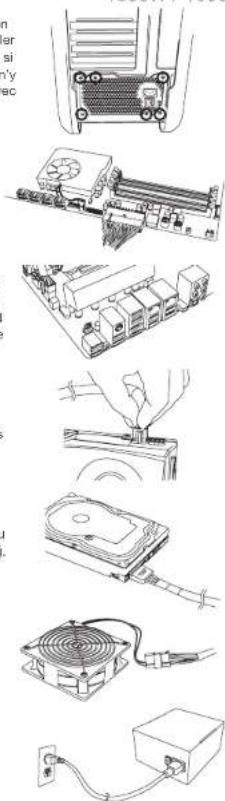

1. Utilisez les vis fournies avec le boîtier pour installer le bloc d'alimentation dans votre ordinateur. REMARQUE: nous vous recommandons d'installer le bloc d'alimentation avec le ventilateur orienté vers le bas. Cependant, si le bloc d'alimentation est installé dans la partie inférieure du boîtier et qu'il n'y a pas de trous d'aération, le mieux est de placer le bloc d'alimentation avec le ventilateur orienté vers le haut pour plus d'efficacité et de fiabilité.
2. Connectez le câble ATX 24 broches au bloc d'alimentation et à la carte mère.
3. Connectez le câble EPS12V 4+4 broches au bloc d'alimentation et à la carte mère. (Facultatif) - si vous planifiez un overclocking extrême et que votre carte mère dispose de connecteurs d'unité centrale 8 broches ou 4 broches supplémentaires, connectez le deuxième câble EPS12V 4+4 broches. Cela est uniquement nécessaire en cas d'overclocking extrême ou pour les cartes mère d'unité centrale double.
4. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes graphiques. REMARQUE: ne tentez pas de relier un câble PCI-E 8 broches à un connecteur 6 broches sans avoir détaché les deux broches supplémentaires au préalable.
5. Connectez les câbles d'alimentation SATA à tous les lecteurs de données ou lecteurs optiques (disques durs, disques électroniques, lecteurs optiques).
6. Raccordez les connecteurs Molex périphériques 4 broches pour les ventilateurs, pompes, composants patrimoniaux et autres dispositifs/adaptateurs.
7. Connectez le cordon d'alimentation AC. au bloc d'alimentation et à la prise murale. Vérifiez que tous les éléments sont bien raccordés et placez l'interrupteur du bloc d'alimentation sur la position Marche.

Manuel d'utilisation Alimentation

1300W / 1600W

Foire aux questions

Q: Je vois plus de quatre trous de vis à l'arrière du bloc d'alimentation, l'emballage ne contient cependant que quatre (4) vis, manque-t-il des vis?

R: Rien ne manque, vous avez seulement besoin de quatre vis pour fixer le bloc d'alimentation EVGA sur le boîtier. Le bloc d'alimentation dispose de plus de quatre (4) trous pour offrir une compatibilité optimale pour les différents boîtiers disponibles aujourd'hui.

Q: Mon bloc d'alimentation comprend deux (2) câbles EPS pour ma carte mère, dois-je connecter les deux?

R: La plupart des cartes mère modernes ont uniquement besoin d'une (1) connexion EPS 4+4 ou 8 broches. Sur certains modèles, une connexion 4+4 broches supplémentaire est disponible sur la carte mère pour les configurations à unité centrale double ou en cas de surcadençage extrême. Si votre carte mère prend en charge les connexions EPS 4-4 broches doubles, veuillez vous reporter au manuel du fabricant de la carte mère pour plus de détails sur le fonctionnement et l'alimentation des connexions EPS.

Q: Qu'est-ce que le système de commande thermique ECO?

R: Lorsque le système de commande thermique ECO est activé, il permet de désactiver le ventilateur de votre bloc d'alimentation EVGA si les charges de fonctionnement sont faibles ou modérées. Le ventilateur du bloc d'alimentation EVGA est automatiquement réactivité lorsque cela est nécessaire, en fonction de la température atteinte par le bloc d'alimentation. Le régime du ventilateur augmente également dans la mesure requise, en fonction de la charge demandée par les composants connectés. Cela permet d'éviter la rotation inutile du ventilateur, de réduire les niveaux sonores ambiants et d'augmenter la durée de vie du ventilateur qui toume uniquement lorsque cela est nécessaire.

Remarque: si le système de commande thermique ECO est désactivé, le ventilateur tourne en permanence, même lorsque la charge est faible. Le régime du ventilateur augmente automatiquement dans la mesure requise, en fonction de la consommation électrique des composants connectés.

Q: Et si je souhaite utilise des adaptateurs pour ma ou mes cartes vidéo/ma carte mère/mes périphériques?

R: EVGA recommande l'utilisation de connexions directes à partir du bloc d'alimentation pour alimenter la ou les cartes vidéo, la carte mère et autres périphériques afin de garantir une distribution optimale. Les adaptateurs ne doivent être utilisés qu'en dernier recours.

Q: L'extrémité du câble branchée dans le bloc d'alimentation a-t-elle de l'importance?

R: Oui, les connexions au niveau du bloc d'alimentation ne sont pas séparées, contrairement à la connexion EPS (unité centrale) avec 4+4 broches d'un côté et 8 broches de l'autre, par exemple. Vérifiez chaque câble, tous disposent en effet d'une étiquette indiquant le côté du bloc d'alimentation. Connectez uniquement le câble correspondant au bloc d'alimentation, comme indiqué sur chaque connecteur.

Tous les produits EVGA bénéficient de garanties optimales et d'une assistance technique à votre écoute. Vous pouvez joindre l'assistance:

- aux États-Unis, au [phone] option 1, option 3. Vous pouvez également nous contacter par courrier électronique, à l'adresse suivante: [e-mail].

- en Europe, au [phone]. Vous pouvez également nous contacter par courrier électronique, à l'adresse suivante: [e-mail].

Français

26 27

EVGA.

Manuel d'utilisation Alimentation

1300W/1600W

Configuration de la nouvelle alimentation EVGA 1300 P+

Connecteur Modulaire Connecteurs par câble Quantité de câble			Couleur du câble
MB	ATX 24-Pin	1	Noir
CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin	2
VGA1,VGA2,VGA3,VGA4,VGA5,VGA6	PCI-E 8(6+2)-Pin	4
	PCI-E 8(6+2)-Pin x 2	2
SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	4
PERIF1,PERIF2	Molex 4-Pin x 3	2
FDD	Molex to FDD Adapter	1

Configuration de la nouvelle alimentation EVGA 1600 P+

Connecteur Modulaire Connecteurs par câble Quantité de câble			Couleur du câble
MB	ATX 24-Pin	1	Noir
CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin	2
VGA1,VGA2,VGA3,VGA4,VGA5,VGA6,VGA7,VGA8,VGA9	PCI-E 8(6+2)-Pin	4
	PCI-E 8(6+2)-Pin x 2	5
SATA1,SATA2,SATA3,SATA4	SATA 5-Pin x 3	2
	SATA 5-Pin x 4	2
PERIF1,PERIF2	Molex 4-Pin x 4	2
FDD Molex to FDD Adapter x 2		1

Spécifications de la nouvelle alimentation EVGA 1300 / 1600 P+

EVGA.	1300 P+
AC Input	100-240V-, 15-8A, 60/50Hz
DC Output	+3.5V	+5V	+12V -12V +5Vsb
MAX output, A	24A 24A	108.3A 0.5A 3A
Combined, W	120W 1299.6W			6W 15W
Output power, Point	1300W @ +50°C

EV3A.	1600 P+				80PLUSWatts
AC Input	115-240V~, 17-9A, 60/50Hz
DC Output	+3.3V	+5V	+12V -12V +5Vso
MAX output, A	25A 25A	133A 0.5A 4A
Combined, W	150W 1596W			6W 20W
Output power,Point	1600W @ +50°C

Protection contre les surtensions, Protection contre les surtensions, Protection contre les surcharges, Protection au court circuit, Protection contre la surchauff, Protection contre les surintensités.

Français

28 29
