MANUAL DE UTILIZADOR RC518CXD0 TCL

Este guia de serviço segue um formato universal para a nossa empresa.
- Consulte a operação correspondente para configurações físicas específicas.
As imagens são apenas para referência; os produtos podem estar sujeitos a alterações sem aviso prévio.
■ Leia atentamente as instruções de operação antes de ligar a máquina e guarde-as em um local seguro por favor.

TCL

PT

RC518CXD0

MANUAL DO USUÁRIO

FRIGORÍFICO

LEIA TODAS AS INSTRUÇÕES ANTES DE USAR ESTE ELETRODOMÉSTICO

Conteúdos

Obrigado por comprar um frigorífico TCL. Queremos aqui expressar o nosso agradecimento. Bem-vindo à utilização do frigorífico TCL. Iremos fazer o nosso melhor para fornecer-lhe um serviço de qualidade.

Instruções de segurança P2

Introdução do produto P5

Manuseio e posicionamento P6

Preparações prévias à utilização P7

Notas de utilização P8

Ilustração e operação do painel do visor P8

Armazenamento de comidas P11

Produtor de gelo P12

Análise de falha P15

Não-falha P15

Parâmetro técnico P16

Conteúdo da embalagem P16

Directiva relativa à recolha segura P17

Descrição do tipo de clima P17

1. Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham sido supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

2. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas similarmente qualificadas, de forma a evitar perigo.

3. Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se tiverem sido supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e que entendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do utilizador não deve ser realizada por crianças sem supervisão.

4. AVISO: Mantenha as aberturas de ventilação, no compartimento do aparelho ou na estrutura interna, livres de obstrução.

5. AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelamento, além dos recomendados pelo fabricante.

6. AVISO: Não danifique o circuito refrigerante.

7. AVISO: Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.

8. Não armazene neste aparelho substâncias explosivas, como latas de aerossóis com um propulsor inflamável.

9. Este aparelho foi projetado para ser utilizado em aplicações domésticas e similares, tais como

- Áreas de cozinha de colaboradores de lojas, escritórios e outros ambientes de trabalho;

– Casas rurais e por clientes em hotéis, motéis e outros ambientes de tipo residencial;

- Ambientes do tipo bed and breakfast;

- Catering e aplicações similares não comerciais.

1. Este produto contém uma fonte de luz de classe de eficiência energética F. Para fonte de luz ERP, é testado com (sem) cobertura de luz.

Instruções de segurança

1. Aviso

Aviso: Não é permitida qualquer barreira em redor do aparelho ou na estrutura incorporada, de forma a garantir uma ventilação livre.

Aviso: É proibido acelerar o processo de descongelamento com qualquer equipamento mecânico ou através de outro método, exceto pelo método recomendado pelo fabricante.

Aviso: Nunca danifique o circuito de refrigeração.

Aviso: Nunca utilize qualquer aparelho elétrico na câmara de alimentos do aparelho, exceto o tipo recomendado pelo fabricante.

Aviso: Nunca coloque a bebida líquida ou os alimentos contidos num recipiente de vidro, na câmara de congelamento, por risco de rachaduras.

Aviso: Se desligado, o frigorífico deverá ser ligado 5 minutos depois, por risco de dano no compressor.

Aviso: Se qualquer parte viva, ruído anormal, cheiro, fumo ou outra anormalidade for encontrada durante a utilização, é necessário desligar o aparelho imediatamente e entrar em contacto com o departamento de serviço pós-venda da empresa em tempo útil.

Aviso: nunca coloque os seus dedos ou mãos sob o frigorífico, especialmente na parte traseira do frigorífico; caso contrário, poderá sofrer ferimentos pela ponta afiada.

Aviso: As crianças não devem brincar com o frigorífico ou subir ao mesmo. A operação do mesmo por parte de crianças deve ser supervisionada pelos pais por risco de perigo.

Aviso: Nunca coloque a mão entre as portas para abrir ou fechar a porta por risco de entalamento dos seus dedos. A maçaneta deve ser utilizada para abrir ou fechar a porta.

Aviso: Nos tipos de clima classificados como SN, N e ST, a gama operacional de ambiente do aparelho é de 10°C\~38°C; nos tipos de clima SN, N, ST e T, a gama operacional de ambiente do aparelho é de 10°C\~43°C. Se o aparelho operar fora do tipo de clima classificado (faixa de temperatura ambiente), ele poderá não manter a temperatura interna satisfatória.

Instruções de segurança

Precauções: O frigorífico não deve ser utilizado à chuva ou sob exposição solar.

Precauções: É proibido colocar o recipiente com líquido no frigorífico, pois a quebra ou rotação do recipiente pode afetar o isolamento elétrico do frigorífico, resultando em choque elétrico ou incêndio.

Precauções: O frigorífico não deve ser desmontado ou modificado sem permissão. A reparação do frigorífico deve ser realizada pelo especialista.

Precauções: Em caso de fuga de qualquer gás inflamável, como gás de carvão, é necessário fechar primeiro a válvula de vazamento e posteriormente abrir a janela para ventilação, sendo proibido desligar imediatamente o conector do frigorífico por risco de incêndio ou explosão devido a faísca elétrica.

Precauções: Aparelhos frigoríficos - em particular um frigorífico-congelador Tipo I - podem não funcionar de forma consistente (possibilidade de descongelamento do conteúdo ou de a temperatura ficar demasiado quente no compartimento dos congelados) quando instalados durante um longo período de tempo abaixo da gama de temperaturas para a qual o aparelho frigorífico foi concebido;

Precauções: O facto de as bebidas efervescentes não deverem ser armazenadas em compartimentos ou armários de congelação de alimentos ou em compartimentos ou armários de baixa temperatura, e de alguns produtos como os gelados de água não deverem ser consumidos demasiado frios.

Precauções: A necessidade de não exceder o(s) tempo(s) de armazenamento recomendado(s) pelos fabricantes de alimentos para qualquer tipo de alimento.

Precauções: Os cuidados necessários para evitar um aumento indevido da temperatura dos alimentos congelados durante a descongelamento do aparelho frigorífico, tais como embrulhar os alimentos congelados em várias camadas de jornal.

Precauções: O facto de um aumento da temperatura dos alimentos congelados durante o descongelamento manual, manutenção ou limpeza pode encurtar o tempo de armazenamento.

Precauções: Os cuidados necessários em relação à comida congelada armazenada no caso de período de não funcionamento prolongado do aparelho de refrigeração (interrupção da alimentação ou falha no sistema de refrigeração).

Precauções: A acção a ser tomada quando a aparelho de refrigeração é desligado e retirado de serviço durante um período de tempo curto ou longo (por ex. esvaziar, limpar e secar, e a(s) porta(s) ou tampa(s) entreaberta(s)).

Introdução do Produto

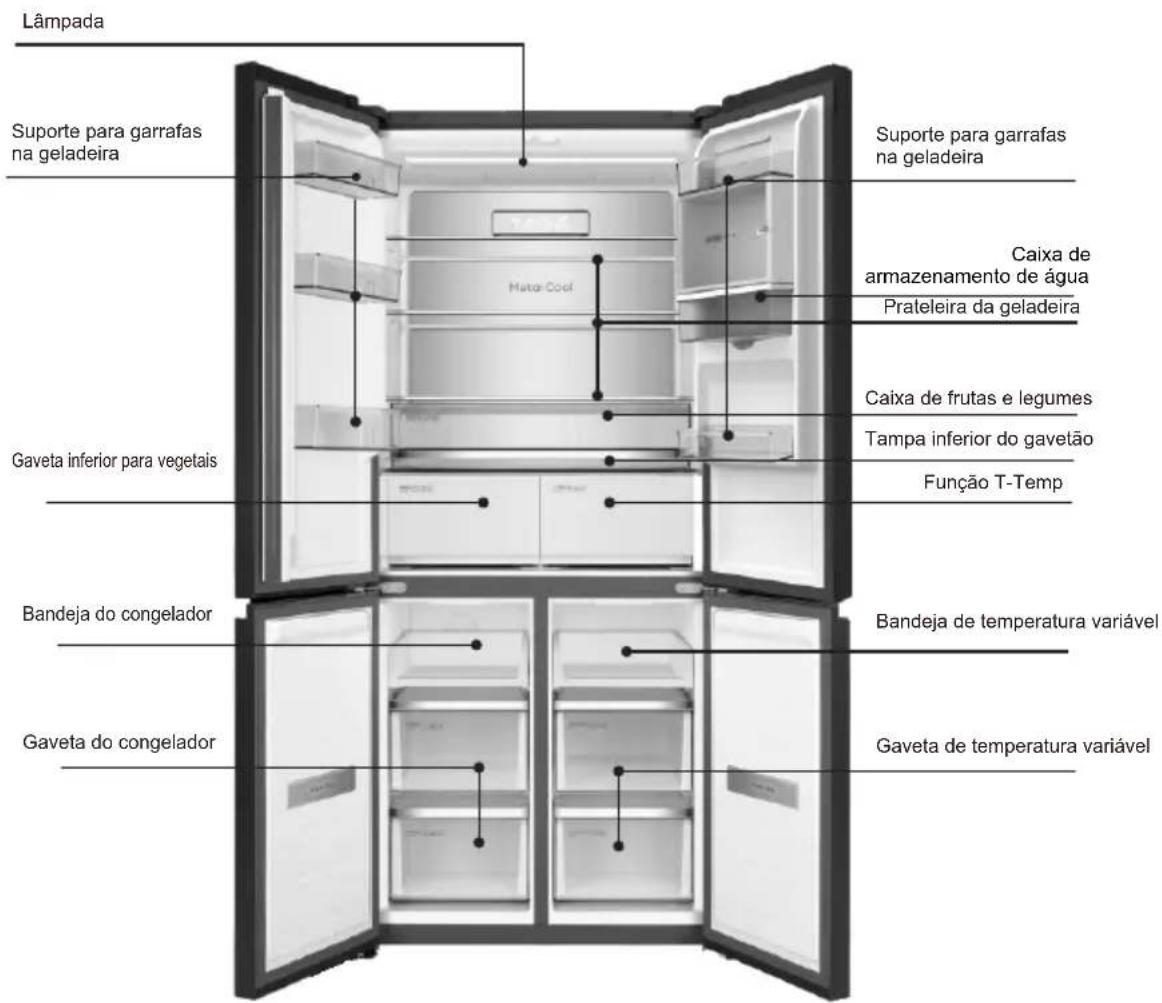

Lâmpada Suporte para garrafas na geladeira Gaveta inferior para vegetais Bandeja do congelador Gaveta do congelador Suporte para garrafas na geladeira Caixa de armazenamento de água Prateleira da geladeira Caixa de frutas e legumes Tampa inferior do gavetão Função T-Temp Bandeja de temperatura variável Gaveta de temperatura variável

As imagens são apenas para referência. Consulte o objeto real

Alerta morno:

O seu produto pode não ser completamente igual ao apresentado nas instruções caso seja um produto melhorado. Mas o desempenho e método de aplicação não são alterados. Não se preocupe com a utilização.

Manuseio e posicionamento

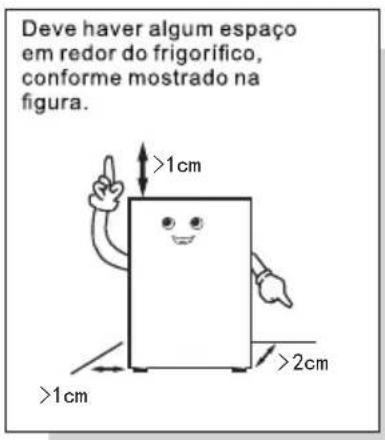

Deve haver algum espaço em redor do frigorífico, conforme mostrado na figura. >1cm >2cm >1cm

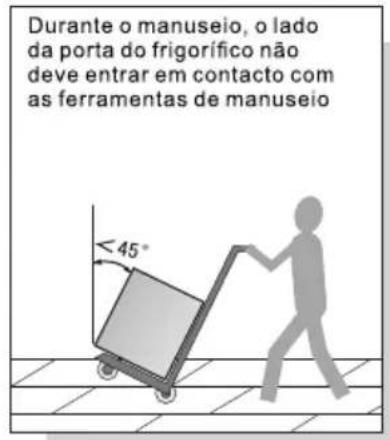

Durante o manuseio, o lado da porta do frigorífico não deve entrar em contacto com as ferramentas de manuseio < 45°

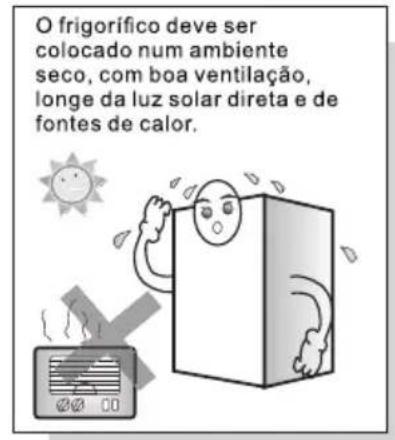

O frigorífico deve ser colocado num ambiente seco, com boa ventilação, longe da luz solar direta e de fontes de calor.

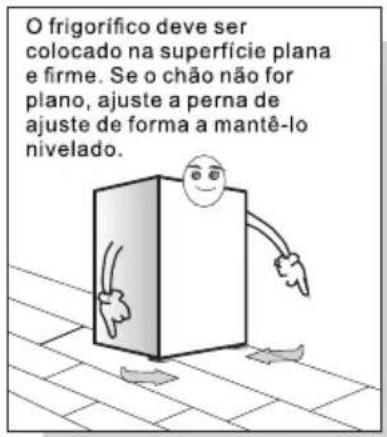

O frigorífico deve ser colocado na superfície plana e firme. Se o chão não for plano, ajuste a perna de ajuste de forma a mantê-lo nivelado.

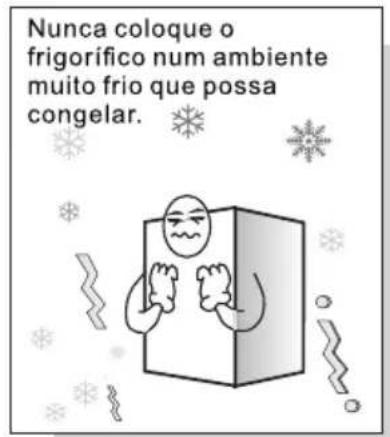

Nunca coloque o frigorífico num ambiente muito frio que possa congelar.

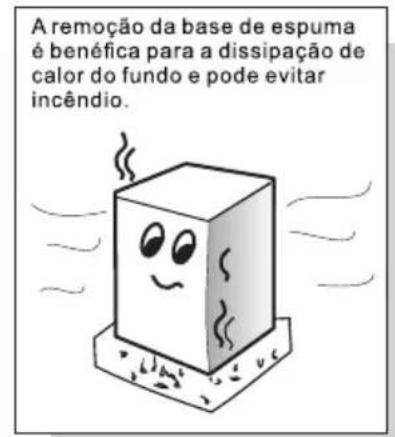

A remoção da base de espuma é benéfica para a dissipação de calor do fundo e pode evitar incêndio.

Alerta morno:

-- São necessárias pelo menos duas pessoas no manuseio do frigorífico — uma levanta a parte superior da parte traseira, a outra segura pela parte inferior (se uma parte estiver presa, é bastante perigoso e pode causar acidentes).
-- Ao mover o frigorífico, a corrediça inferior pode danificar e arranhar o chão. Se precisar de mover o frigorífico por uma grande distância, os acessórios internos devem ser fixados com fita adesiva. Caso contrário, os acessórios podem ficar danificados devido a colisões.
-- Por favor, coloque o frigorífico numa posição com pouca vibração ou pouca exposição à vibração. Para utilizadores numa área com sismos frequentes, prenda o frigorífico à parede ou poste. De outra forma, a queda do frigorífico originará um acidente.
-- Deve ser deixada uma folga suficiente. Se o espaço livre for muito pequeno ou forem colocados bens no topo ou perto das laterais, ou colados nas mesmas, a dissipação de calor do frigorífico será afetada, causando assim um desperdício desnecessário de energia elétrica, bem como a queimadura da parede e de outros bens; o contacto entre a parte traseira e a parede causará vibração e ruído;
-- Ajuste a parte frontal e a perna de ajuste do frigorífico de forma a nivelá-lo. Um desnível do frigorífico causará vibração e ruído.

Manuseio e posicionamento

Este refrigerador não pode ser usado como um eletrodoméstico embutido.

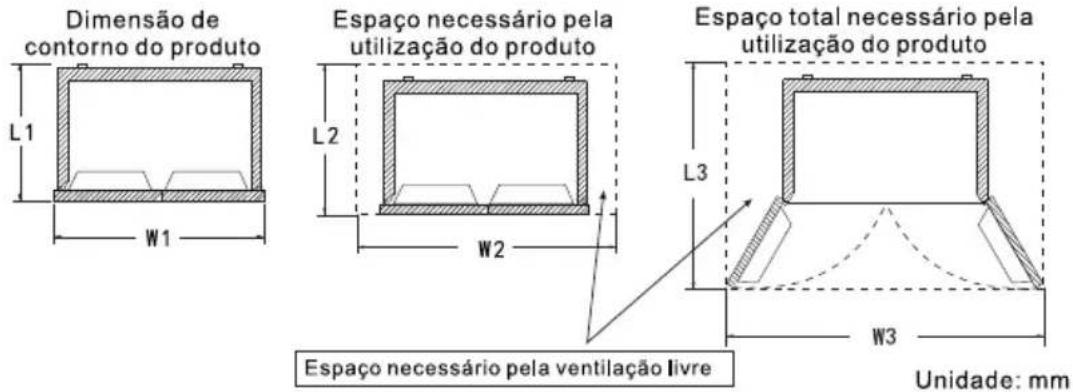

A dimensão do produto e o espaço necessário para a utilização do produto são mostrados nas figuras seguintes:

Dimensão de contorno do produto L1 W1 Espaço necessário pela utilização do produto L2 W2 Espaço total necessário pela utilização do produto L3 W3 Espaço necessário pela ventilação livre Unidade: mm

imensão de contorno do produto		Espaço necessário pela utilização do produto		Espaço total necessário pela utilização do produto
L1	W1	L2	W2	L3	W3
640	833	>L1+20	>W1+20	>L1+450	>W1+480

Notas:

1. Ao instalar o refrigerador como uma unidade embutida, é importante considerar a precisão das medições do armário e a nivelamento do piso.
2. Devido às variações nos tamanhos dos plugues e nas localizações das tomadas, as dimensões W2 e L2 para o espaço de colocação do refrigerador não incluem o tamanho da instalação do plugue. Ao instalar a tomada, considere a espessura do plugue e reserve espaço suficiente de acordo com a situação real.

Preparações prévias à utilização

1. Remova todos os conjuntos de embalagem, como a fita de fixação de caixa, etc., especialmente a base de espuma.
2. Utilize um pano húmido e quente para limpar o interior e o exterior do frigorífico (é possível adicionar detergente neutro em água morna).

3. Depois de nivelar e limpar o frigorífico, deixe-o em repouso por cerca de 2 horas antes de ligar o cabo de energia para ligar, e resfrie o congelador por 2 a 3 horas antes de armazenar os alimentos.

4. Remova a fita de fixação 2. Ligue à


Limpe com um pano quente e molhado

No verão são necessárias 24 horas para congelar completamente os alimentos. Verifique a condição de refrigeração no Segundo dia.

fonte de alimentação

1. Armazene alimentos após 2-3 horas de ligação à fonte de alimentação


Não abra as portas frequentemente. de forma a pesupar gleincidade.

O desodorizante de plástico desaparecerá automaticamente após congelar por algum tempo.

Preparação para uso

O eletrodoméstico deve ser colocado na área mais fresca da sala, longe de eletrodomésticos que produzem calor ou dutos de aquecimento, e fora da luz solar direta.

Deixe os alimentos quentes esfriarem até a temperatura ambiente antes de colocá-los no eletrodoméstico. Sobrecarregar o eletrodoméstico faz o compressor funcionar por mais tempo.

Alimentos que congelam lentamente podem perder qualidade ou estragar.

Certifique-se de embrulhar os alimentos adequadamente e secar os recipientes antes de colocá-los no eletrodoméstico. Isso reduz a formação de gelo dentro do eletrodoméstico.

A caixa de armazenamento do eletrodoméstico não deve ser forrada com papel alumínio, papel encerado ou papel toalha. Forros interferem na circulação de ar frio, tornando o eletrodoméstico menos eficiente.

Organize e rotule os alimentos para reduzir a abertura de portas e buscas prolongadas. Remova tantos itens quantos forem necessários de uma vez e feche a porta o mais rápido possível. Consulte a imagem de introdução do produto na Página 6 para a disposição dos acessórios.

Botão de Operação

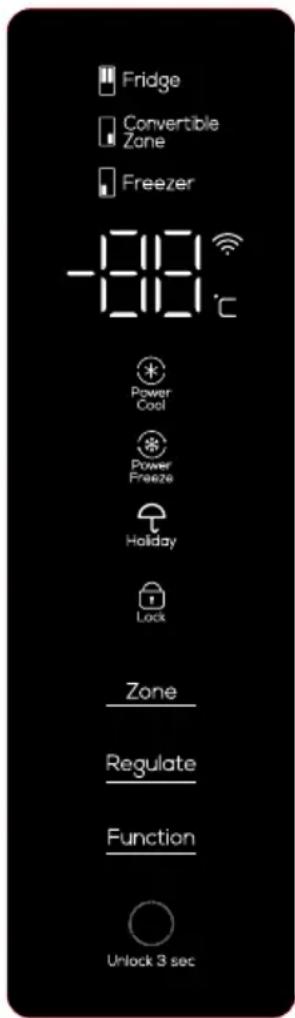

Ilustração e operação do painel de exibição

PT

Ativar pela primeira vez

Quando é ligado pela primeira vez, o refrigerador iniciará no modo inteligente e operará a 5°C para a câmara do refrigerador, -18°C para a Estufa Variável e -18°C para a câmara do congelador.

Função de bloqueio infantil

Ligar: quando não há operação de tecla na tela de exibição, após 30 segundos, o teclado é bloqueado automaticamente e a função de bloqueio infantil é ativada;

Desligar: quando a tela de exibição está no estado bloqueado, pressione a tecla “unlock 3 sec” e segure por 3 segundos para desbloquear, e a função de bloqueio infantil é desativada.

Quando não há operação de tecla na tela de exibição dentro de 30 segundos, a exibição será desligada automaticamente, e o teclado será bloqueado automaticamente. Quando a exibição está desligada, pressione o botão pela primeira vez para acordar a exibição; pressione e segure o botão “unlock 3 sec” por 3 segundos para desbloquear e, em seguida, pressione o botão novamente para tornar a função do botão eficaz.

Ajuste de temperatura da câmara do refrigerador (2°C a 8°C)

No estado desbloqueado, pressione repetidamente o botão "Zone" até que a área de temperatura de armazenamento refrigerada esteja acesa e, em seguida, pressione o botão "Regulate" para ajustar a temperatura da câmara do refrigerador. A temperatura da câmara do refrigerador deve ser ajustada entre "02" - "03" - "04" - "05" - "06" - "07" - "08" - "02". Seleccione a temperatura apropriada para interromper a operação da tecla e, em seguida, defina a faixa de temperatura para confirmação.

Ajuste de temperatura da câmara do congelador (-24°C a -15°C)

No estado desbloqueado, pressione repetidamente o botão “Zone” até que a área de temperatura de armazenamento congelado esteja acesa, e então pressione o botão “Regulate” para ajustar a temperatura da câmara do congelador. A temperatura da câmara do congelador deve ser ajustada entre "-24" - "-23" - "-22" - "-21" - "-20" - "-19" - "-18" - "-17" - "-16" "-15" - "-24". Seleccione a temperatura apropriada para interromper a operação da tecla e, em seguida, defina a faixa de temperatura para confirmação.

Regulação de temperatura na gaveta de mudança de temperatura (-20°C a 5°C)

No modo desbloqueado, pressione repetidamente o botão “Zone” até que a zona refrigerada esteja acesa, e depois pressione o botão “Regulate” para a regulação de temperatura na câmara do refrigerador. A temperatura definida na câmara do refrigerador pode variar dentro de "-20" - "-19" - "-18" - "-17" - "-16" - "-15" - "-14" - "-13" - "-12" - "-11" - "-10" - "-09" - "-08" - "-07" - "-06" - "-05" - "-04" - "-03" - "-02" - "-01" - "00" - "01" - "02" - "03" - "04" - "05" - "OF" i-n "-2a0" em um ciclo. Quando um botão de parada de temperatura apropriado é pressionado, a configuração de temperatura é confirmada.

Descrição das funções da gaveta de mudança de temperatura de três estágios para refrigeração

O primeiro ícone à esquerda é o ícone "Fast Chill". Quando a porta refrigerada é aberta, a luz se acenderá ao ser tocada levemente, e a função de congelamento rápido será ativada;

Pressione o botão “Fish&Meat” para ativar as funções de frutos do mar e carne; Pressione o botão “Fruit&Veg”. para ativar a função de frutas e vegetais;

Quando a função “Fast Chill” está ativada, a gaveta de temperatura variável de três velocidades é controlada a -3°C. Quando a função “Fish&Meat” está ativada, a gaveta de temperatura variável de três velocidades é controlada a -1°C. Quando a função “Fruit&Veg” está ativada, a gaveta de temperatura variável de três velocidades é controlada a 4°C. Em qualquer momento, apenas uma função de Resfriamento Rápido/Peixe e Carne/Frutas e Legumes está habilitada;

O estado padrão da função de fábrica do compartimento de temperatura variável de três estágios refrigerado é “Fish&Meat”; Para evitar operações acidentais ao tocar nos botões, o tempo para os dedos permanecerem nos botões deve ser superior a 1 segundo.

Função de desativação da mudança de temperatura

No modo de desbloqueio, pressione repetidamente o botão "Zone" até que a zona de mudança de temperatura seja iluminada e, em seguida, pressione o botão "Regulate" para regular a temperatura na compartimento de mudança de temperatura. Com o compartimento de mudança de temperatura definido como "OF", pare a operação do botão para acessar a função de desativação da mudança de temperatura.

Botão de Operação

Quando a temperatura configurada no compartimento de mudança de temperatura não estiver definida como "OF", saia da função de desativação da mudança de temperatura. (Sob o modo de função de desativação da mudança de temperatura, é possível sair automaticamente da função de desativação da mudança de temperatura ao realizar a configuração de outra função. Nota: Antes de acessar a função de desativação da mudança de temperatura, esvazie o compartimento de mudança de temperatura.) Sob o modo de função "Desativação da mudança de temperatura", o compartimento de mudança de temperatura é colocado no estado de não uso.

Função de Resfriamento de Energia

Quando a geladeira está no estado desbloqueado, pressione o botão "Function" repetidamente até que o ícone "Power Cool" pisque e, em seguida, pare a operação do botão e aguarde 3 segundos para entrar na função de resfriamento rápido da câmara de refrigeração. Você pode sair da função de resfriamento rápido com a mesma operação. Ao entrar em "Power Cool", a geladeira sairá automaticamente da função de resfriamento rápido após 2 horas.

Sob o estado de "Power Cool", a temperatura configurada para a câmara de refrigeração é exibida como 2°C até sair da função. Sob o estado "Power Cool", ao definir outras funções, você pode sair automaticamente da função de resfriamento rápido. Sob o estado "Power Cool", você sairá automaticamente da função de resfriamento rápido quando a porta de refrigeração for aberta por mais de 3 minutos. (Sob o estado "Power Cool", ao definir outras funções, você pode sair automaticamente da função de resfriamento rápido)

Função de Congelamento de Energia

Quando a geladeira está no estado desbloqueado, pressione repetidamente o botão "Function" até que o ícone "Power Freeze" pisque, depois pare a operação do botão e aguarde 3 segundos para entrar na função de congelamento rápido da câmara de congelamento. Você pode sair da função de congelamento rápido com a mesma operação. Ao entrar em "Power Freeze", a geladeira sairá automaticamente da função de congelamento rápido após estar em estado de alto congelamento por 24 horas.

Sob o estado "Power Freeze", a temperatura configurada para a câmara de congelamento é exibida como -32°C até sair da função. Sob o estado "Power Freeze", ao definir outras funções, você pode sair automaticamente da função de congelamento rápido.

(Sob o estado "Power Freeze", ao definir outras funções, você pode sair automaticamente da função de congelamento rápido)

Função de Férias

No estado desbloqueado, pressione repetidamente a tecla "Function" até que o ícone "Holiday" pisque, pare a operação da tecla e aguarde 3 segundos para entrar no modo de férias. No modo de férias, a posição da câmara de refrigeração da geladeira mostra "OF" e a câmara de refrigeração entra no estado fechado. (No estado "Holiday", ao configurar outras funções, a função de férias pode ser encerrada automaticamente)

Nota: Antes de ativar a função de férias, por favor, retire os alimentos na câmara de refrigeração.

Memória de desligamento

Quando a energia for desligada, o estado de funcionamento instantâneo no momento do desligamento será bloqueado. Após ligar, ainda funcionará de acordo com a configuração antes do desligamento.

Alarme da porta

Se a porta da câmara de refrigeração, a porta da câmara de mudança de temperatura ou a porta da câmara de congelamento não estiverem firmemente fechadas ou ficarem abertas por mais de 1 minuto, o alarme de "tick" será ouvido. Pressione qualquer tecla para interromper temporariamente o alarme, seguido pelo alarme novamente 1 minuto depois; Feche firmemente a porta da câmara de refrigeração ou a porta da câmara de congelamento para interromper o alarme.

Aviso de temperatura excessiva na câmara de congelamento

Quando a energia é ligada, se a temperatura da câmara de congelamento estiver acima de -12^ , a caixa esquemática correspondente à zona de temperatura da câmara de congelamento acende, e a zona digital pisca. Pressione qualquer tecla para exibir a temperatura da câmara de congelamento quando ela é ligada; pressione a tecla novamente ou após 10 segundos, retornará ao estado de exibição normal.

Função de proteção de exibição

Se não houver nenhuma operação de tecla dentro de 30 segundos, a geladeira entrará na função de proteção de exibição, e o teclado será bloqueado automaticamente. No modo de proteção de exibição, pressione qualquer tecla para sair da função de proteção de exibição.

Botão de Operação

Função de proteção do painel de exibição

Se nenhum botão for operado dentro de 30 segundos, a geladeira ativará a função de proteção do painel de exibição, e o teclado será bloqueado automaticamente. No modo de proteção do painel de exibição, pressionar qualquer botão pode sair da função de proteção do painel de exibição.

Armazenamento de Alimentos

Câmara fria (2°C\~8°C)

• A câmara fria é principalmente usada para armazenar alimentos por um curto período, como leite, ovos e bebidas engarrafadas.
• As verduras e frutas devem ser armazenadas na caixa de verduras e frutas para evitar a perda de água.
• Os alimentos cozidos devem ser acondicionados em sacos de armazenamento e depois colocados na geladeira para evitar o aumento do consumo de energia.

Câmara de mudança de temperatura (-20°C\~5°C)

• A câmara de mudança de temperatura é configurada para atender aos requisitos dos clientes em relação à mudança de temperatura.
• A mudança de temperatura é necessária dependendo do tipo de alimentos na câmara de mudança de temperatura. A câmara de mudança de temperatura é composta por um armazenamento independente, preservação de frescor e câmara de congelamento. Os clientes podem se beneficiar do uso correto da câmara de mudança de temperatura.

PT

Câmara de congelamento (-24°C \~ -15°C)

• A câmara de congelamento é usada para armazenar alimentos por um longo período.
• Peixes e carnes que precisam ser congelados devem ser cortados em pedaços pequenos, acondicionados em sacos de armazenamento separados e, em seguida, colocados na gaveta da câmara de congelamento.
• É proibido colocar vidro ou recipiente lacrado com líquido na câmara de congelamento, para evitar rachaduras e explosões.
• Alimentos frescos não devem ser armazenados junto com alimentos congelados.

★★ Dicas importantes:

Os alimentos armazenados, se houver, não devem bloquear a saída do duto de ar e o retorno para evitar afetar o efeito de refrigeração.

Antes de serem armazenados na geladeira, a água e os alimentos superaquecidos devem ser resfriados à temperatura ambiente.

Viga inclinada Fig.① Correto

Viga inclinada Fig.② Errado

Viga inclinada

-Para fechar a porta da geladeira, você deve operar na posição da viga inclinada mostrada na Fig.①; A operação na posição mostrada na Figura ② pode danificar a viga inclinada ou fazer com que a porta não possa ser fechada firmemente.

- Um fio de aquecimento capaz de evitar condensação está instalado dentro da viga inclinada. O superaquecimento na superfície da viga inclinada é normal e não afeta o funcionamento normal da geladeira.

Botão de Operação

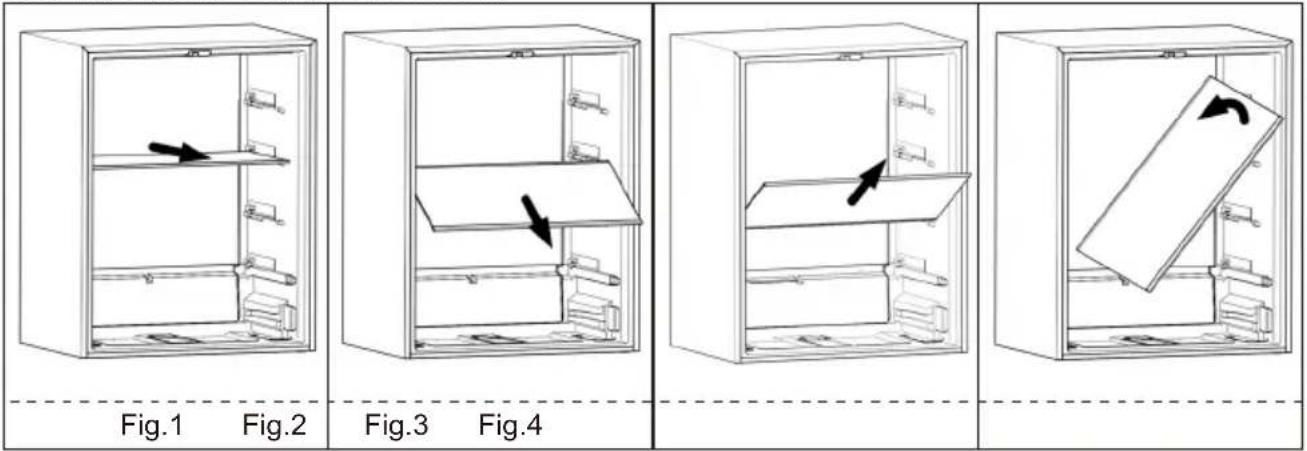

Desmontagem e reinstalação da prateleira de refrigeração

Procedimento de desmontagem

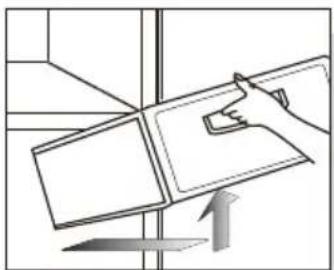

Passo 1: Puxe a prateleira horizontalmente seguindo a seta mostrada na Figura 1.

Passo 2: Puxe a prateleira superior para baixo e para frente seguindo a seta mostrada na Figura 2, e a prateleira inferior para cima e para frente seguindo a seta mostrada na Figura 3.

Passo 3: Levante verticalmente a extremidade direita da prateleira para cima e vire-a adequadamente na seta mostrada na Figura 4 para facilitar a remoção.

Reinstalação

Realize a reinstalação da prateleira na ordem do Passo 3-1.

Nota: Para a desmontagem da prateleira, abra a porta até o máximo para facilitar a desmontagem da prateleira ou evitar colisão com a porta. (A imagem é apenas para referência. Para detalhes da configuração interna específica, o produto exato pode prevalecer.)

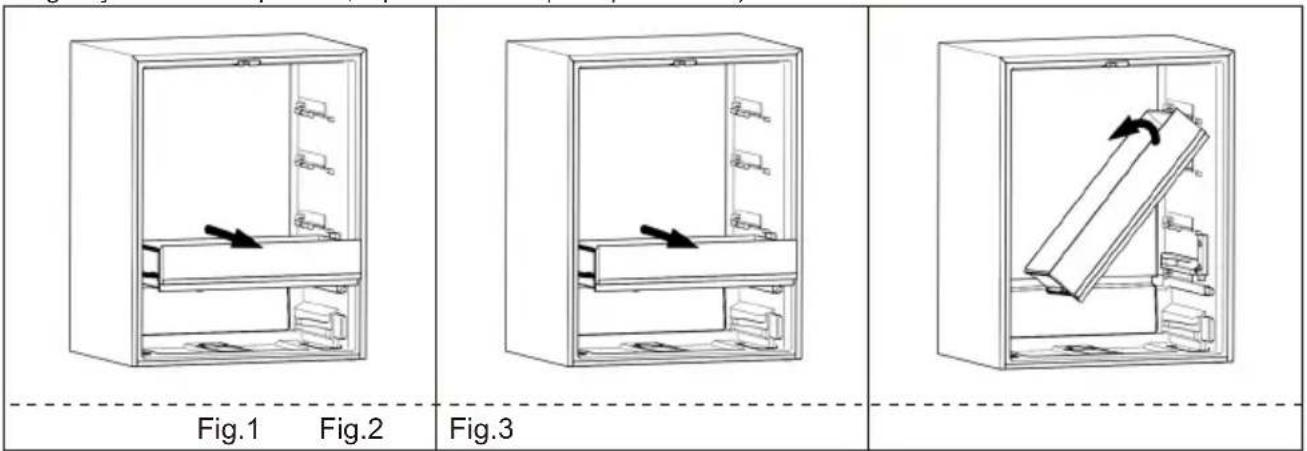

Desmontagem e reinstalação da gaveta de frutas e vegetais

Procedimento de desmontagem

Passo 1: Primeiro, puxe a prateleira para fora do compartimento da geladeira.

Passo 2: Puxe a gaveta de frutas e vegetais horizontalmente seguindo a seta mostrada na Figura 1 até que a gaveta não seja mais suportada pelo trilho guia.

Passo 3: Puxe a gaveta de frutas e vegetais para cima e para frente seguindo a seta mostrada na Figura 2.

Passo 4: Levante verticalmente a extremidade direita da gaveta de frutas e vegetais e vire-a adequadamente na seta mostrada na Figura 3 para facilitar a remoção.

Reinstalação

Realize a reinstalação da gaveta de frutas e vegetais na ordem do Passo 4-2.

Nota: Para a desmontagem da gaveta de frutas e vegetais, abra a porta até o máximo para facilitar a desmontagem ou evitar colisão com a porta. (A imagem é apenas para referência. Para detalhes da configuração interna específica, o produto exato pode prevalecer.)

Botão de Operação

Desmontagem e reinstalação da tampa inferior da gaveta de frutas e vegetais da geladeira

Procedimento de desmontagem

Procedimento de desmontagem

Passo 1: Primeiro, puxe a gaveta de frutas e vegetais. Este passo pode ser ignorado se nenhuma gaveta for fornecida.

Passo 2: Remova o parafuso de fixação do trilho guia direito na posição indicada pela seta na Figura 1 e remova o trilho guia direito.

Passo 3: Puxe a tampa horizontalmente seguindo a seta na Figura 2.

Passo 4: Levante verticalmente a extremidade direita da tampa e vire-a adequadamente na seta mostrada na Figura 3 para facilitar a remoção.

Reinstalação

Realize a reinstalação da tampa na ordem do Passo 4-2.

Nota: Para a desmontagem da tampa, abra a porta até o máximo para facilitar a desmontagem ou evitar colisão com a porta. (A imagem é apenas para referência. Para detalhes da configuração interna específica, o produto exato pode prevalecer.)

Método de desmontagem de acessórios

- Gavetas no compartimento do congelador:adequadas para armazenar alimentos de longa duração, como carne e peixe. Puxe para fora e levante para remover.

Lembrete caloroso: Recomenda-se cortar pedaços grandes de carne em pedaços pequenos e colocá-los no refrigerador para evitar dificuldades em cortá-los após o congelamento. Os alimentos ultracongelados devem ser distribuídos uniformemente e armazenados centralmente após o congelamento.

- Suporte de garrafa na porta do refrigerador: armazenar ovos, várias bebidas engarrafadas e variados. Levante suavemente para remover.

Nota: Durante a desmontagem, não force a prateleira da porta do compartimento do refrigerador para evitar danos ao refrigerador.

Trocar a Luz

Qualquer troca ou manutenção das lâmpadas de LED devem ser realizadas pelo fabricante, seu agente de serviço ou pessoa semelhantemente qualificada.

Puxe suavemente para fora e para cima para remover

Dicas:

A remoção não autorizada de qualquer luz defeituosa, painel de controle, etc. não é permitida. O serviço de porta-a-porta pode ser fornecido mediante solicitação.

Manutenção

Sugere-se a manutenção do frigorífico uma vez por mês;

-- Desligue a tomada de forma a evitar choques elétricos;
-- Utilize um pano húmido ou detergente neutro (essência de limpeza) de forma a limpar a contaminação por óleo e outras sujidades. Depois remova completamente o detergente.
-- Não utilize detergente alcalino, sabão em pó, gasolina e álcool, talco, etc.; caso contrário, as camadas ou plásticos podem ser danificados;
-- Limpe regularmente o corpo do frigorífico e limpe o pó da base de forma a manter o frigorífico limpo.

Inspeções após manutenção:

1. Se existem danos na linha de energia e no cabo; 2. Se existem poeiras no cabo de energia; 3. Se existe calor anormal no cabo; 4. Se a tomada está solta; 5. Se o cabo se encontra totalmente inserido.

Nota:

Se a linha de energia e a ficha estiverem danificados e houver poeira, podem ocorrer choque elétrico ou incêndio; Após desligar a ficha, são necessários 5 minutos antes de voltar a ligá-la;

Não coloque as suas mãos por baixo do frigorífico para que evite magoar-se.

Remova o cabo de energia do frigorífico antes de limpá-lo

Por favor, utilize detergente neutro

Análise de falha

Os seguintes itens devem ser inspecionados antes que ocorram falhas que requeiram manutenção:

Falhas: O frigorífico não funciona. O efeito de refrigeração é fraco

Causas: 1. Verifique a ligação da fonte de alimentação. 2. Verifique se o frigorífico se encontra exposto a luz solar direta ou a alguma fonte de calor por perto. 3. Verifique se existe espaço de dissipação de calor à volta do frigorífico.

Soluções: 1. Ligue a fonte de alimentação. 2. Desloque o frigorífico para um sítio sem exposição direta solar e sem fontes de calor. 3. Deixe espaço suficiente entre o frigorífico e a parede.

Falhas: Alimentos na câmara frigorífica encontram-se congeladas.

Causas: 1. Verifique se a configuração de temperatura se encontra demasiado baixa. 2.

Verifique se se encontram alimentos com muita água demasiado perto da parede traseira.

Soluções: 1. Aumenta adequadamente a temperatura. 2. Desloque os alimentos com muita água para o lado da porta da prateleira de vidro

Falhas: Existe um som anormal no frigorífico

Causas: 1. Verifique se o botão do frigorífico se encontra estável. 2. Verifique se o frigorífico se encontra demasiado perto da parede. 3. Verifique se o frigorífico toca em outros objetos.

Soluções: 1. Ajuste a perna de ajuste inferior de forma a estabilizar o frigorífico. 2. Deixe espaço suficiente à volta do frigorífico. 3. Remova os obstáculos.

Falhas: Existe um odor anormal no frigorífico

Causas: 1. Verifique se os alimentos se encontram embalados para armazenamento. 2.

Verifique se o frigorífico se encontra limpo. 3. Verifique se os alimentos se encontram armazenados há demasiado tempo.

Soluções: 1. Alimentos selados para armazenamento. 2. Limpe regularmente o frigorífico. 3.

Não armazene alimentos durante demasiado tempo.

Não-falhas

PT

Fenómeno: Febre ou calor em dois lados e espaçamento da superfície da peça entre a câmara frigorífica e a câmara de congelamento.

Causa: Os tubos do frigorífico (condensador, tubos anti-embaciamento) encontram-se em dois lados e na parte frontal do frigorífico para dissipação de calor e de forma a evitar a condensação.

Fenómeno: A porta está muito fechada e não é fácil de abrir

Causa: A reabertura da porta imediatamente após o seu fecho é difícil porque o ar quente entra no frigorífico e contrai-se para produzir diferença de pressão. É fácil abrir a porta após uns momentos.

Fenómeno: Existe ondulação de água no frigorífico.

Causa: Ao ligar ou parar o compressor, o frigorífico fará tal som; a água produzida após o descongelamento também fará tal som.

Fenómeno: Existe um som de "Clique" ou de tique no frigorífico

Causa: O encolhimento e o inchaço da caixa fará tal som; Quando a caixa estiver fria ou a porta estiver aberta, este som irá ocorrer;

Fenómeno:Há um zumbido no frigorífico.

Causa: O funcionamento do compressor fará tal som (se o frigorífico não se encontrar nivelado, este som será mais elevado)

Fenómeno: Há condensação ou congelamento da superfície da porta da câmara de congelação ou da superfície dos alimentos.

Causa: A temperatura ou humidade em torno do frigorífico são elevados; A porta encontra-se aberta há demasiado tempo; Os alimentos com demasiada água não se encontram selados ou fechados hermeticamente

Fenómeno: Há condensação na superfície da luz embutida.

Causa: A luz produzirá calor após ser acesa, e a porta fica aberta por muito tempo. Portanto, há diferença de temperatura e, como tal, a caixa de luz terá condensação.

Fenómeno: Existe condensação e névoa de água no corpo

Causa: A humidade em redor do frigorífico é elevada e a humidade do ar concentrar-se-á na caixa, formando condensação

Parâmetro técnico

Modelo	RC518CXD0
Tipo de climatização	SN/N/ST/T
Resistência a choque elétrico	I
Sinal de estrela
Volume total	518L
Volume da geladeira	348L
Volume de Armazenamento do Congelador	80L
Volume de temperatura variável	90L
Tipo de corrente	220-240V~/50Hz
Corrente nominal	1.0A
Capacidade de congelação	10Kg/24h
Consumo de energia	250kWh/a
Potência de iluminação	9W
Peso	103kg
Dimensões (W x D x H mm)	833x640x1900
Quantidade de refrigeração e carga	R600a,65g
Nível de ruído (dB(A) re 1 pW)	35

Notas:
1) Este produto pode ser utilizado como refrigerador independente ou embutido. O consumo de energia marcado é baseado em testes realizados de acordo com os padrões locais, simulando a operação do usuário em condições não embutidas. É normal que o consumo real de energia do refrigerador seja ligeiramente superior ao valor marcado quando instalado em condições embutidas.
2)É normal que o consumo real de energia seja maior do que o valor marcado quando há uma maior quantidade de alimentos armazenados, a temperatura ambiente é alta ou a porta é frequentemente aberta.

Lista de embalagem

ModeloAnexo	RC518CXD0
Prateleira da geladeira	3
Caixa de frutas e legumes	1
Gaveta inferior para vegetais	2
Tampa inferior do gavetão	1
Suporte para garrafas na geladeira	5
Bandeja do congelador	1
Gaveta do congelador	2
Bandeja de temperatura variável	1
Gaveta de temperatura variável	2
Instruções de Operação	1

Este produto possui múltiplas configurações, consulte o produto real para obter detalhes.

Directiva relativa à recolha segura

Disposição:

Os aparelhos antigos ainda têm alguma mais-valia. Uma abordagem amiga do ambiente irá garantir a valiosa reciclagem de matérias-primas.

Os refrigerantes usados em sua geladeira e materiais de isolamento requerem procedimentos especiais de manuseio. Certifique-se de que não haja danos na tubulação na parte traseira do refrigerador antes de manuseá-lo. Informações atualizadas sobre as opções de descarte de refrigeradores e embalagens de equipamentos antigos podem ser obtidas na prefeitura local.

Descarte correto deste produto:

Indica que este produto não deve ser eliminado com o lixo doméstico em toda a UE. Para evitar possíveis danos ao meio ambiente ou à saúde humana decorrentes do descarte descontrolado de resíduos, recicle-o de maneira responsável para promover a reutilização sustentável dos recursos materiais. Para devolver o seu dispositivo usado, use os sistemas de devolução e coleta ou entre em contato com o revendedor onde o produto foi adquirido. Eles podem levar este produto para reciclagem segura para o meio ambiente.

Descrição do tipo de clima

PT

Temperado estendido: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 10 ° C a 32 ° C';

temperado: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 32 ° C';

Subtropical: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 °C a 38 °C';

Tropical: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 43 ° C';

Prezado cliente

Prezado cliente, se precisar de atendimento ao cliente, consulte o cartão de garantia para obter mais informações.

Fonte de luz substituível (apenas LED) por um profissional
