MANUAL DE UTILIZADOR RP318BSE1 TCL

■Leia atentamente as instruções de funcionamento antes de ligar e mantenha- forma adeq

■ Os produtos podem estar sujeitos a alterações sem aviso prévio.

TCL

The Creative Life

Frigorífico Doméstico de Duas Portas Manual de Instruções

PT

RP318BWE3

RP318BSE1

RP318BXE2

RP318BXE3

Conteúdos

Obrigado por comprar um frigorífico TCL. Queremos aqui expressar o nosso agradecimento. Bem-vindo à utilização do frigorífico TCL. Iremos fazer o nosso melhor para fornecer-lhe um serviço de qualidade.

Instruções de segurança P2

Introdução do produto P5

Manuseio e posicionamento P6

Preparações prévias à utilização P7

Notas de utilização P8

Ilustração e operação do painel do visor P8

Armazenamento de comidas P10

Produtor de gelo P10

Método de desmontagem e montagem do acessório P11

Manutenção P11

Análise de falha P14

Não-falha P14

Parâmetro técnico P15

Conteúdo da embalagem P15

Directiva relativa à recolha segura P16

Descrição do tipo de clima P16

1. Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham sido supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

2. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas similarmente qualificadas, de forma a evitar perigo.

3. Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se tiverem sido supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e que entendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do utilizador não deve ser realizada por crianças sem supervisão.

4. AVISO: Mantenha as aberturas de ventilação, no compartimento do aparelho ou na estrutura interna, livres de obstrução.

5. AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelamento, além dos recomendados pelo fabricante.

6. AVISO: Não danifique o circuito refrigerante.

7. AVISO: Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.

8. Não armazene neste aparelho substâncias explosivas, como latas de aerossóis com um propulsor inflamável.

9. Este aparelho foi projetado para ser utilizado em aplicações domésticas e similares, tais como

- Áreas de cozinha de colaboradores de lojas, escritórios e outros ambientes de trabalho;

– Casas rurais e por clientes em hotéis, motéis e outros ambientes de tipo residencial;

- Ambientes do tipo bed and breakfast;

- Catering e aplicações similares não comerciais.

1. Este produto contém uma fonte de luz de classe de eficiência energética F. Para fonte de luz ERP, é testado com (sem) cobertura de luz.

Instruções de segurança

1. Aviso

Aviso: Não é permitida qualquer barreira em redor do aparelho ou na estrutura incorporada, de forma a garantir uma ventilação livre.

Aviso: É proibido acelerar o processo de descongelamento com qualquer equipamento mecânico ou através de outro método, exceto pelo método recomendado pelo fabricante.

Aviso: Nunca danifique o circuito de refrigeração.

Aviso: Nunca utilize qualquer aparelho elétrico na câmara de alimentos do aparelho, exceto o tipo recomendado pelo fabricante.

Aviso: Nunca coloque a bebida líquida ou os alimentos contidos num recipiente de vidro, na câmara de congelamento, por risco de rachaduras.

Aviso: Se desligado, o frigorífico deverá ser ligado 5 minutos depois, por risco de dano no compressor.

Aviso: Se qualquer parte viva, ruído anormal, cheiro, fumo ou outra anormalidade for encontrada durante a utilização, é necessário desligar o aparelho imediatamente e entrar em contacto com o departamento de serviço pós-venda da empresa em tempo útil.

PT

Aviso: nunca coloque os seus dedos ou mãos sob o frigorífico, especialmente na parte traseira do frigorífico; caso contrário, poderá sofrer ferimentos pela ponta afiada.

Aviso: As crianças não devem brincar com o frigorífico ou subir ao mesmo. A operação do mesmo por parte de crianças deve ser supervisionada pelos pais por risco de perigo.

Aviso: Nunca coloque a mão entre as portas para abrir ou fechar a porta por risco de entalamento dos seus dedos. A maçaneta deve ser utilizada para abrir ou fechar a porta.

Aviso: Nos tipos de clima classificados como SN, N e ST, a gama operacional de ambiente do aparelho é de 10°C\~38°C; nos tipos de clima SN, N, ST e T, a gama operacional de ambiente do aparelho é de 10°C\~43°C. Se o aparelho operar fora do tipo de clima classificado (faixa de temperatura ambiente), ele poderá não manter a temperatura interna satisfatória.

Instruções de segurança

Aviso: risco de fogo / materiais inflamáveis

Aviso: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso ou danificado.

Aviso: Não coloque várias tomadas portáteis ou fontes de alimentação portáteis perto do aparelho.

É permitido o carregamento e descarregamento de aparelhos de refrigeração por parte de crianças de 3 a 8 anos

Abrir a porta por longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.

Limpe regularmente superfícies que possam entrar em contacto com alimentos e sistemas de drenagem acessíveis.

Limpe os tanques de água se não tiverem sido utilizados por mais de 48 h; lave o sistema de água ligado a uma fonte de água se a água não tiver sido extraída por mais de 5 dias.

Armazene a carne crua e o peixe em recipientes adequados no frigorífico, para que não entrem em contacto ou pingue sobre outros alimentos.

Os compartimentos de alimentos congelados de duas estrelas são adequados para armazenar alimentos pré-congelados, armazenar ou fazer gelado e fazer cubos de gelo.

Os compartimentos de uma, duas e três estrelas não são adequados para o congelamento de alimentos frescos.

Se o aparelho de refrigeração for deixado vazio por longos períodos, desligue, descongele, limpe, seque e deixe a porta aberta para evitar o desenvolvimento de mofo no aparelho.

2. Precauções

Precauções: A fonte de alimentação deste produto deve ser uniforme com a fonte de alimentação mencionada na placa de identificação, devendo ser utilizada a tomada padrão independente de 3 orifícios (acima de 10A, e aterrada de forma fiável). Uma tomada não deve ser partilhada por mais do que um aparelho; caso contrário, poderá ser originado um incêndio causado por sobreaquecimento.

Precauções: Nunca puxe o cabo de energia com a mão. É necessário segurar e desligar o cabo de energia da tomada para desligar a fonte de alimentação. O cabo de alimentação ou conector não deve ser tocado com as mãos molhadas por risco de de choque elétrico.

Precauções: O fio de energia não deve ser espremido pelo refrigerador ou qualquer carga pesada, não devendo ser dobrado de forma extrema. O dano ou descascamento do fio elétrico pode resultar em incêndio ou choque elétrico. Se o fio elétrico estiver danificado ou cortado, entre em contato imediatamente com o departamento de serviço pós-venda.

Precauções: Nenhum material inflamável ou explosivo, ácido corrosivo ou alcalino é permitido no frigorífico.

Instruções de segurança

Precauções: O frigorífico não deve ser utilizado à chuva ou sob exposição solar.

Precauções: É proibido colocar o recipiente com líquido no frigorífico, pois a quebra ou rotação do recipiente pode afetar o isolamento elétrico do frigorífico, resultando em choque elétrico ou incêndio.

Precauções: O frigorífico não deve ser desmontado ou modificado sem permissão. A reparação do frigorífico deve ser realizada pelo especialista.

Precauções: Em caso de fuga de qualquer gás inflamável, como gás de carvão, é necessário fechar primeiro a válvula de vazamento e posteriormente abrir a janela para ventilação, sendo proibido desligar imediatamente o conector do frigorífico por risco de incêndio ou explosão devido a faísca elétrica.

Precauções: Aparelhos frigoríficos - em particular um frigorífico-congelador Tipo I - podem não funcionar de forma consistente (possibilidade de descongelamento do conteúdo ou de a temperatura ficar demasiado quente no compartimento dos congelados) quando instalados durante um longo período de tempo abaixo da gama de temperaturas para a qual o aparelho frigorífico foi concebido;

Precauções: O facto de as bebidas efervescentes não deverem ser armazenadas em compartimentos ou armários de congelação de alimentos ou em compartimentos ou armários de baixa temperatura, e de alguns produtos como os gelados de água não deverem ser consumidos demasiado frios.

Precauções: A necessidade de não exceder o(s) tempo(s) de armazenamento recomendado(s) pelos fabricantes de alimentos para qualquer tipo de alimento.

Precauções: Os cuidados necessários para evitar um aumento indevido da temperatura dos alimentos congelados durante a descongelamento do aparelho frigorífico, tais como embrulhar os alimentos congelados em várias camadas de jornal.

Precauções: O facto de um aumento da temperatura dos alimentos congelados durante o descongelamento manual, manutenção ou limpeza pode encurtar o tempo de armazenamento.

Precauções: Os cuidados necessários em relação à comida congelada armazenada no caso de período de não funcionamento prolongado do aparelho de refrigeração (interrupção da alimentação ou falha no sistema de refrigeração).

Precauções: A acção a ser tomada quando a aparelho de refrigeração é desligado e retirado de serviço durante um período de tempo curto ou longo (por ex. esvaziar, limpar e secar, e a(s) porta(s) ou tampa(s) entreaberta(s)).

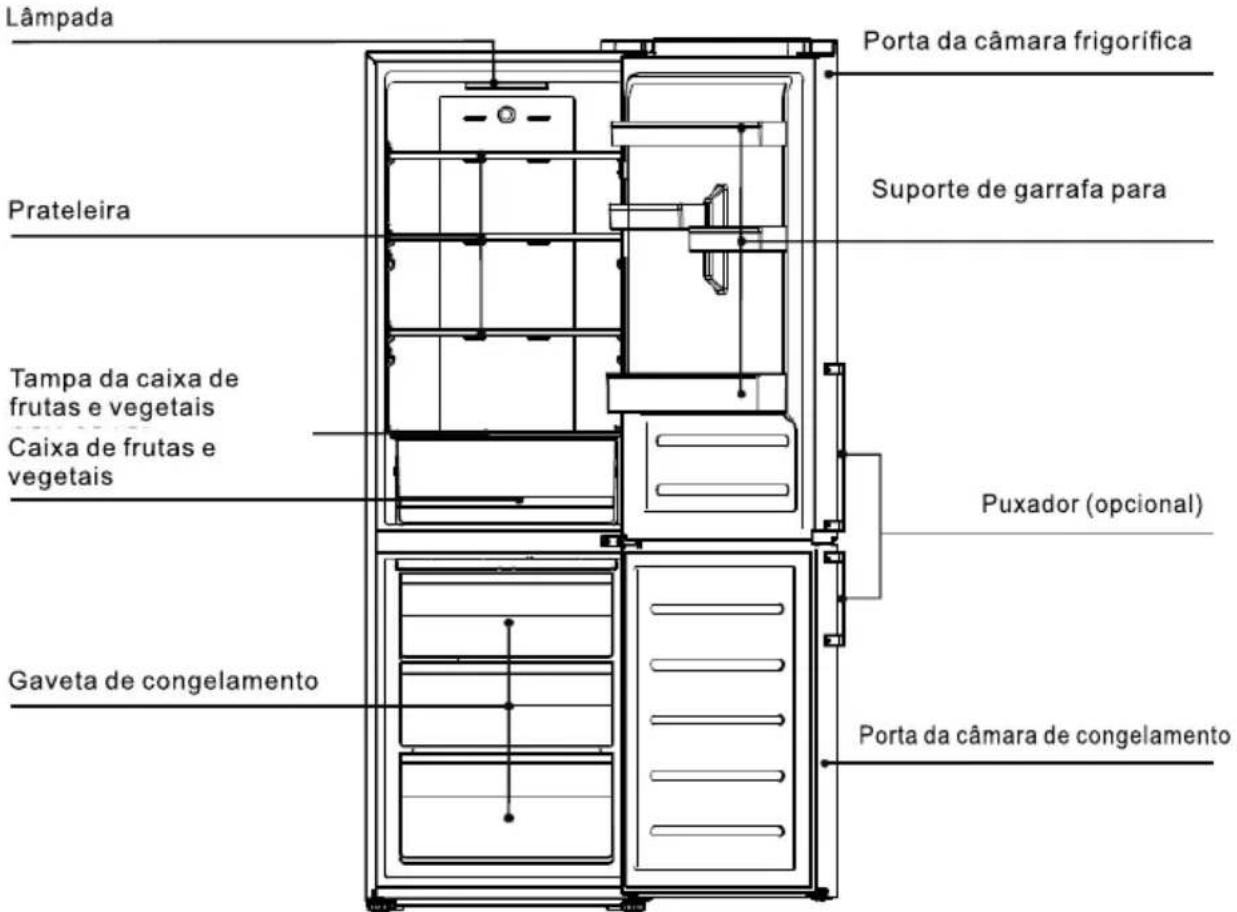

Introdução do produto

Lâmpada Porta da câmara frigorífica Prateleira Suporte de garrafa para Tampa da caixa de frutas e vegetais Caixa de frutas e vegetais Puxador (opcional) Gaveta de congelamento Porta da câmara de congelamento

As imagens são unicamente para referência. Consulte o objecto

Características

-- Controlo inteligente da temperatura; refrigeração a ar e frost-free.
-- Refrigerante ecológico, aplica materiais sem CFC, R600a materiais ecológicos. 80% dos materiais principais podem ser reciclados;
-- Gavetas transparentes com aspeto transparente, nas quais os alimentos contidos podem ser observados de forma fácil;
- As prateleiras de refrigeração de vidro temperado são ajustáveis em altura, à prova de desgaste, à prova de calor e práticas;
-- O condensador oculto apresenta um design traseiro plano. Apresenta um estilo perfeito e coordenado, que é simples, fácil de limpar e com uma alta taxa de espaço útil;
-- Este produto adota o eficiente compressor silencioso de marca internacional e de tecnologia de espuma para caixas especial, apresentando baixo ruído, baixo consumo de energia e sendo mais adequado para fins familiares e comerciais.

Alerta morno:

O seu produto pode não ser completamente igual ao apresentado nas instruções caso seja um produto melhorado. Mas o desempenho e método de aplicação não são alterados. Não se preocupe com a utilização.

Manuseio e posicionamento

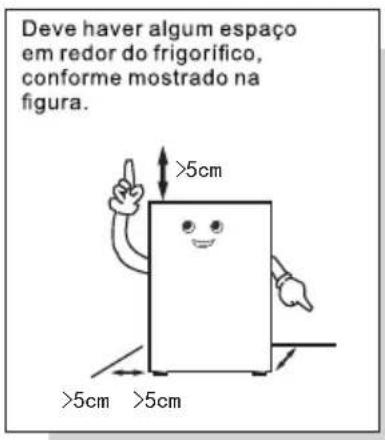

Deve haver algum espaço em redor do frigorífico, conforme mostrado na figura. >5cm >5cm >5cm

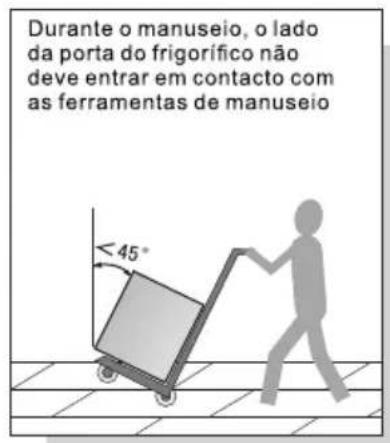

Durante o manuseio, o lado da porta do frigorífico não deve entrar em contacto com as ferramentas de manuseio ≤ 45°

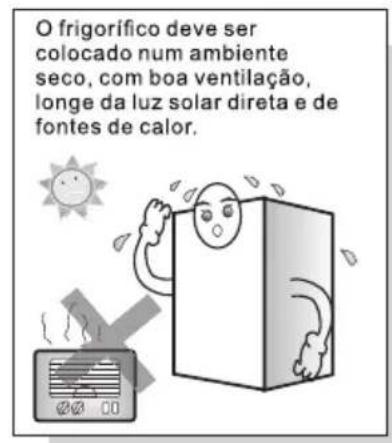

O frigorífico deve ser colocado num ambiente seco, com boa ventilação, longe da luz solar direta e de fontes de calor.

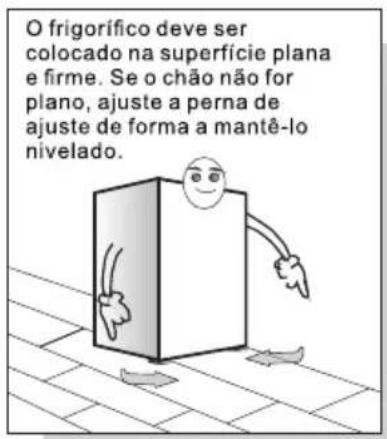

O frigorífico deve ser colocado na superfície plana e firme. Se o chão não for plano, ajuste a perna de ajuste de forma a mantê-lo nivelado.

Nunca coloque o frigorífico num ambiente muito frio que possa congelar.

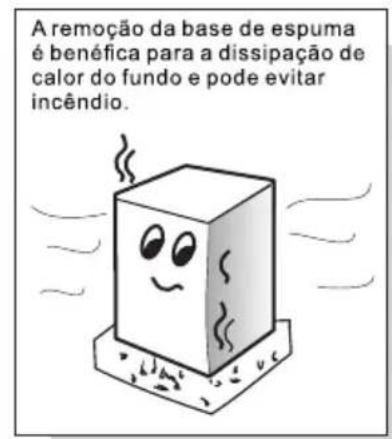

A remoção da base de espuma é benéfica para a dissipação de calor do fundo e pode evitar incêndio.

Alerta morno:

-- São necessárias pelo menos duas pessoas no manuseio do frigorífico — uma levanta a parte superior da parte traseira, a outra segura pela parte inferior (se uma parte estiver presa, é bastante perigoso e pode causar acidentes).
-- Ao mover o frigorífico, a corrediça inferior pode danificar e arranhar o chão. Se precisar de mover o frigorífico por uma grande distância, os acessórios internos devem ser fixados com fita adesiva. Caso contrário, os acessórios podem ficar danificados devido a colisões.
-- Por favor, coloque o frigorífico numa posição com pouca vibração ou pouca exposição à vibração. Para utilizadores numa área com sismos frequentes, prenda o frigorífico à parede ou poste. De outra forma, a queda do frigorífico originará um acidente.
-- Deve ser deixada uma folga suficiente. Se o espaço livre for muito pequeno ou forem colocados bens no topo ou perto das laterais, ou colados nas mesmas, a dissipação de calor do frigorífico será afetada, causando assim um desperdício desnecessário de energia elétrica, bem como a queimadura da parede e de outros bens; o contacto entre a parte traseira e a parede causará vibração e ruído;
-- Ajuste a parte frontal e a perna de ajuste do frigorífico de forma a nivelá-lo. Um desnível do frigorífico causará vibração e ruído.

Manuseio e posicionamento

Este refrigerador não pode ser usado como um eletrodoméstico embutido.

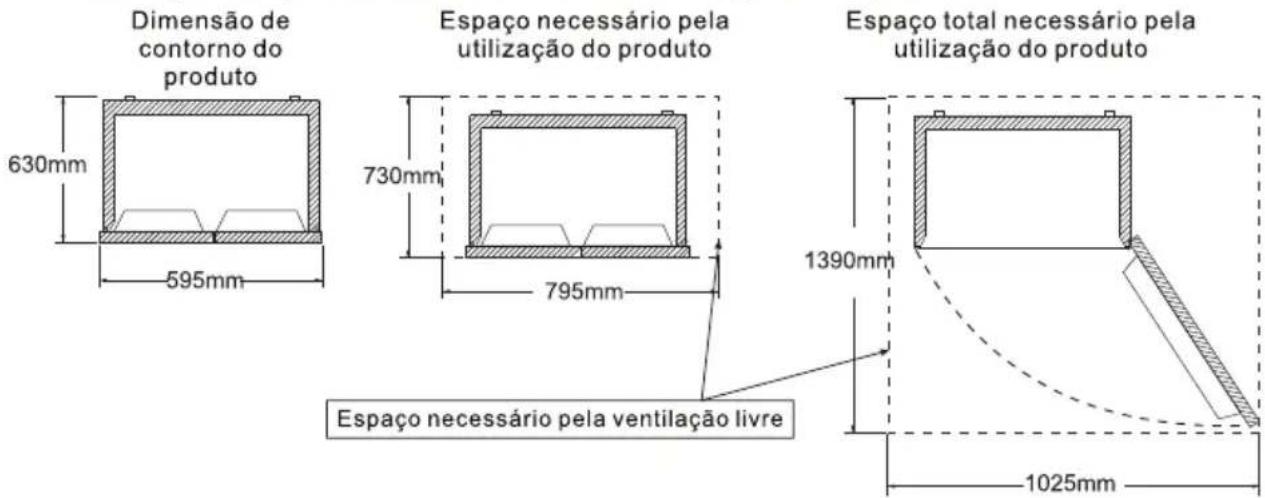

A dimensão do produto e o espaço necessário para a utilização do produto são mostrados nas figuras seguintes:

Dimensão de contorno do produto 630mm 595mm Espaço necessário pela utilização do produto 730mm 795mm Espaço total necessário pela utilização do produto 1390mm Espaço necessário pela ventilação livre 1025mm

Preparações prévias à utilização

1. Remova todos os conjuntos de embalagem, como a fita de fixação de caixa, etc., especialmente a base de espuma.
2. Utilize um pano húmido e quente para limpar o interior e o exterior do frigorífico (é possível adicionar detergente neutro em água morna).
3. Depois de nivelar e limpar o frigorífico, deixe-o em repouso por cerca de 5 horas antes de ligar o cabo de energia para ligar, e resfrie o congelador por 2 a 3 horas antes de armazenar os alimentos.

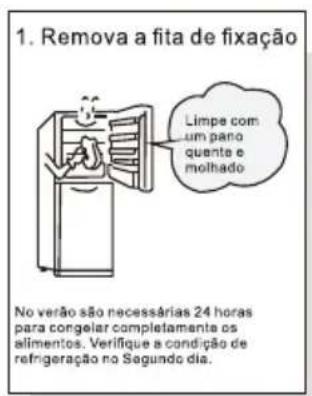

1. Remova a fita de fixação Limpe com um pano quento e molhado No verão são necessárias 24 horas para congelar completamenta os alimentos. Verifique a condição de refrigeração no Segundo dia.

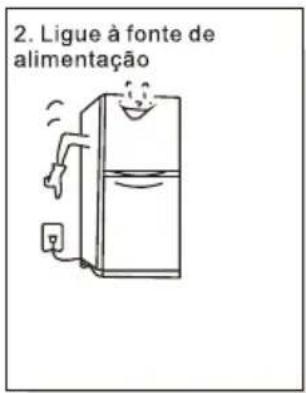

2. Ligue à fonte de alimentação

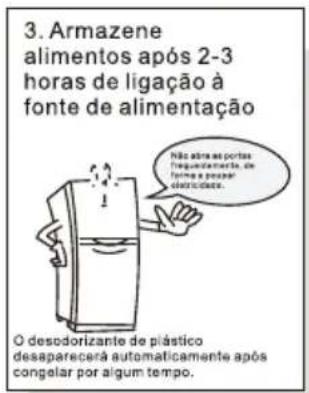

3. Armazene alimentos após 2-3 horas de ligação à fonte de alimentação NÃO ATRA AS PORTAS FREQUENDAMENTA, DE FORMA A PESSAR DISCRUDE. O desodorizante de plástico desaparcerá automaticamente após congelar por algum tempo.

O aparelho deve ser colocado na área mais fresca da sala, longe de aparelhos produtores de calor ou dutos de aquecimento e fora da luz solar direta.

Deixe os alimentos quentes esfriarem à temperatura ambiente antes de colocá-los no aparelho. Sobrecarregar o aparelho força o compressor a funcionar por mais tempo. Os alimentos que congelam muito lentamente podem perder a qualidade ou estragar.

Certifique-se de embrulhar os alimentos adequadamente e secar os recipientes antes de colocálos no aparelho. Isso reduz o acúmulo de gelo dentro do aparelho.

O compartimento de armazenamento do aparelho não deve ser forrado com papel alumínio, papel encerado ou toalha de papel. Os forros interferem na circulação do ar frio, tornando o aparelho menos eficiente.

Organize e etiquete os alimentos para reduzir a abertura de portas e buscas extensas. Remova quantos itens forem necessários de uma vez e feche a porta o mais rápido possível.

Consulte a imagem de introdução do produto na página 5 para a colocação de acessórios.

Notas de operação

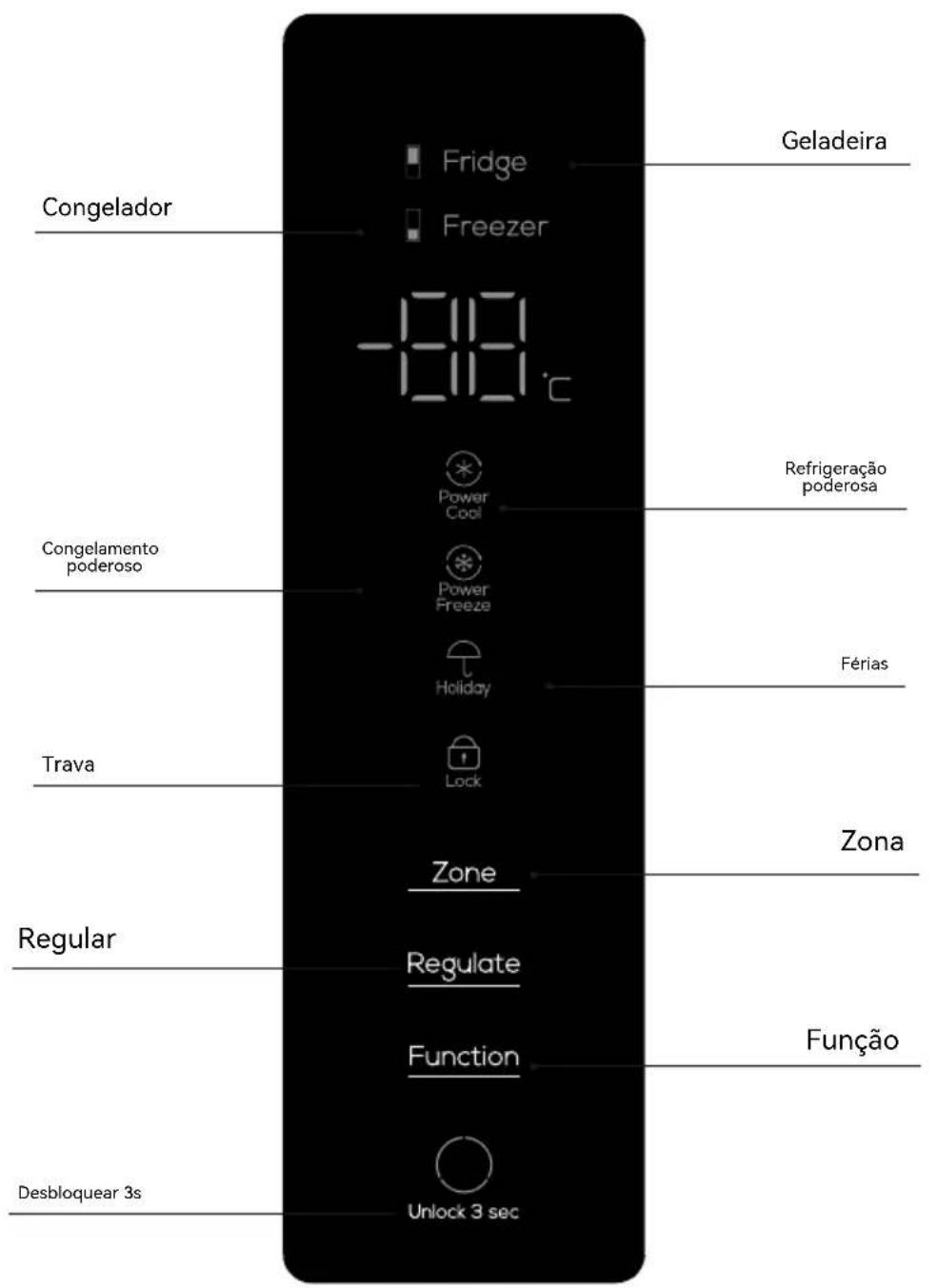

Operação e diagrama do quadro luminoso

Geladeira Fridge Freezer Congelador -819°C Power Cool Refrigeração poderosa Congelamento poderoso Power Freeze Férias Holiday Trava Lock Zona Zone Regulate Função Regular Function Desbloquear 3s Unlock 3 sec

Acima é a placa de controle do computador do produto

Notas de operação

Ativado pela primeira vez

Quando ativado pela primeira vez, o refrigerador iniciará o modo inteligente e será executado a 5 °C para a câmara de refrigeração e -18 °C para a câmara do congelador.

Função trava de criança

Ligar: quando não houver operação de teclas na tela de exibição, o teclado é automaticamente bloqueado após 30 segundos e a função trava de criança é ativada;

Desligar: quando a tela de exibição estiver no estado bloqueado, pressione a tecla “desbloquear 3s” e segure por 3 segundos para desbloquear e a função trava de criança será desligada.

Quando não houver operação de teclas na tela por 30 segundos, a tela desliga-se automaticamente e o teclado será automaticamente bloqueado. Quando a tela estiver desligada, pressione o botão pela primeira vez para despertá-la; pressione e seguro o botão “desbloquear 3s” por 3 segundos para desbloquear e depois pressione o botão novamente para efetivar a função do botão.

Ajuste de temperatura da câmara do refrigerador (2°C a 8°C)

No estado desbloqueado, pressione repetidamente o botão “Zona” até que a área de temperatura de armazenamento refrigerado esteja acesa e, em seguida, pressione o botão “Regular” para ajustar a temperatura da câmara do refrigerador. A temperatura da câmara do refrigerador deve ser definida entre "02" - "03" - "04" - "05" - "06" - "07" - "08" - "02". Seleccione a temperatura adequada para interromper a operação da tecla e depois defina o intervalo de temperatura para confirmação.

Ajuste de temperatura da câmara do congelador (-24°C a -15°C)

No estado desbloqueado, pressione repetidamente o botão "Zona" até que a área de temperatura de armazenamento congelado esteja acesa e, em seguida, pressione o botão "Regular" para ajustar a temperatura da câmara do congelador. A temperatura da câmara do congelador deve ser definida entre "-24" - "-23" - "-22" - "-21" - "-20" - "-19" - "-18" - "-17" - "-16" - "-15" - "-24". Seleccione a temperatura adequada para interromper a operação da tecla e depois defina o intervalo de temperatura para confirmação.

Função Refrigeração poderosa

Quando o refrigerador estiver no estado desbloqueado, pressione o botão “função” repetidamente até que o ícone “Refrigeração poderosa” pisque, após o que, interrompa a operação da tecla e aguarde 3 segundos para entrar a função de refrigeração poderosa da câmara do refrigerador. Você pode interromper a função de refrigeração poderosa com a mesma operação. Assim que entrar a “Refrigeração poderosa”, o refrigerador automaticamente interrompe a função de refrigeração poderosa depois de 2 horas.

"Refrigeração poderosa" No estado de "Refrigeração poderosa", a temperatura definida para a câmara do refrigerador é exibida a cada 2°C até interromper a função. No estado de "Refrigeração poderosa", ao definir outras funções, é possível interromper automaticamente a função de refrigeração poderosa. No estado "Refrigeração poderosa", a função de refrigeração poderosa é interrompida automaticamente quando a porta do refrigerador ficar aberta por 3 minutos. (No estado de "Refrigeração poderosa", ao definir outras funções, é possível interromper automaticamente a função de refrigeração poderosa)

Função Congelamento poderoso

Quando o refrigerador estiver no estado desbloqueado, pressione o botão “função” repetidamente até que o ícone “Congelamento poderoso” pisque, após o que, interrompa a operação da tecla e aguarde 3 segundos para entrar a função de congelamento poderoso da câmara do congelador. Você pode interromper a função de congelamento poderoso com a mesma operação. Assim que entrar o “Congelamento poderoso”, o refrigerador automaticamente interrompe a função de congelamento poderoso depois de 4 horas em HL-COOL.

No estado de “Congelamento poderoso”, a temperatura definida para a câmara do congelador é exibida a cada -32^ C até interromper a função. No estado de “Congelamento poderoso”, ao definir outras funções, é possível interromper automaticamente a função de congelamento poderoso. No estado “Congelamento poderoso”, a função de congelamento poderoso é interrompida automaticamente quando a porta do congelador ficar aberta por 3 minutos.

Notas de operação

(No estado de “Congelamento poderoso”, ao definir outras funções, é possível interromper automaticamente a função de congelamento poderoso)

Função Férias

No estado desbloqueado, pressione a tecla “Função” repetidamente até que o ícone “Férias” pisque, interrompa a operação da tecla e aguarde 3 segundos para entrar na função Férias. No modo férias, a posição da câmara de refrigeração do refrigerador mostra “OF” e a câmara de refrigeração entra no estado fechado. (No estado “Férias”, quando outras funções forem definidas, a função férias pode sair automaticamente)

Nota: Antes de ativar a função férias, retire os alimentos da câmara de refrigeração.

Memória de desligamento

Quando a energia for interrompida, o estado de funcionamento instantâneo no momento do desligamento será bloqueado. Depois de ligar, ele ainda funcionará de acordo com a configuração antes do desligamento.

Alarme da porta

Caso a porta do refrigerador ou do congelador não seja fechada corretamente ou permaneça aberta por mais de 1 minuto, é emitido um bipe “Di, Di, Di”. Pressione qualquer tecla para pausar o alarme; emite novamente um alarme após 1 minuto; feche a porta do refrigerador ou do congelador corretamente para interromper o alarme.

Aviso de excesso de temperatura da câmara do congelador

Quando a alimentação for ativada, a temperatura da câmara do congelador será maior do que -12°C, a caixa esquemática correspondente à zona de temperatura da câmara do congelador estará ligada e a zona digital piscará. Pressione qualquer tecla para exibir a temperatura da câmara do congelador quando ele estiver ligado, pressione a tecla novamente ou 10 segundos depois, voltará ao estado normal de exibição.

PT

Função de proteção de exibição

Caso não haja operação de teclas em 30 segundos, o refrigerador entrará na função de proteção de exibição e o teclado será bloqueado automaticamente. No modo de proteção de exibição, pressione qualquer tecla para sair da função de proteção de exibição.

Memória de desligamento

Quando a energia é cortada, o estado instantâneo de blackout será bloqueado e retomará a operação após a ligação.

Armazenamento de comidas

Câmara frigorífica (2°C\~8°C)

-- A câmara de refrigeração é utilizada principalmente para armazenar alimentos de curto prazo, como leite, ovos e bebidas engarrafadas.
-- Legumes, melões e frutas devem ser colocados na caixa de frutas e legumes, de forma a evitar a perda de água.
-- Os alimentos cozidos devem ser colocados no frigorífico após serem embalados com os sacos de conservantes, de forma a evitar que a parte traseira gele e que o consumo de energia aumente.

Câmara de congelação (-24°C\~-15°C)

-- A câmara de congelamento é utilizada para os alimentos serem armazenados a longo-prazo.
-- Peixe e carne a congelar devem ser cortados em pequenos pedaços, embalados separadamente em sacos de conservação e posteriormente colocados na gaveta do congelador.
-- O recipiente de vidro ou o recipiente selado contendo líquido não deve ser armazenado na câmara de congelamento, de forma a evitar o risco de explosão devido ao congelamento.
-- Os alimentos frescos não devem ser armazenados juntamente com os alimentos congelados.
-- Não coloque os alimentos perto da parede interior do congelador de forma a evitar que os alimentos e a parede sejam juntamente congelados.

★★ Dicas práticas:

Os alimentos armazenados, caso existam, não devem bloquear a saída do tubo de ventilação e a porta de retorno, por risco de poder afetar o efeito de refrigeração. Antes de serem armazenados na geladeira, a água e os alimentos sobreaquecidos devem ser arrefecidos à temperatura ambiente.

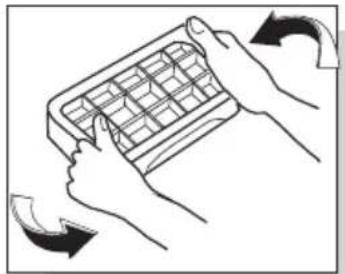

Produtor de gelo (Se o aparelho o tiver)

Encha 4/5 da caixa de fazer gelo com água e coloque-a na câmara de congelamento. Depois de a água na caixa se transformar em gelo, torça a caixa levemente, de forma a separar o gelo da caixa. Contudo, não dobre a Caixa. Ao separar o gelo, envolva a caixa com uma caixa seca, de forma a evitar queimaduras de dedo.

Fonte de luz substituível (apenas LED) por um profissional

Notas de operação

Antes de inverter a porta, prepare as seguintes ferramentas: chave de fenda cruzada, chave inglesa. Nota: remova o plugue principal antes de inverter a porta. Podem ser necessárias duas pessoas. Prepare os seguintes itens com antecedência:

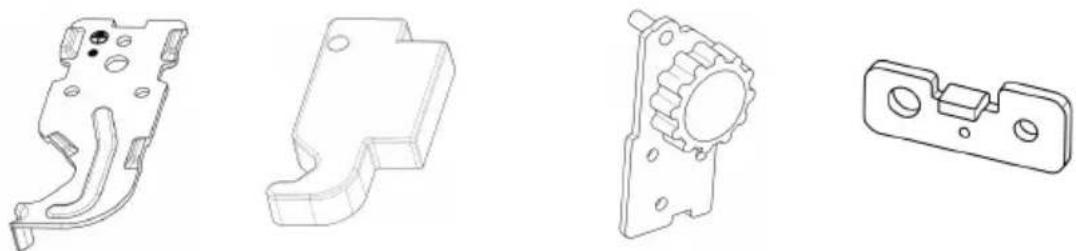

Dobradiça superior esquerda × 1 tampa da dobradiça superior esquerda × 1 conjunto da dobradiça inferior esquerda × 1 batente da porta esquerda × 2

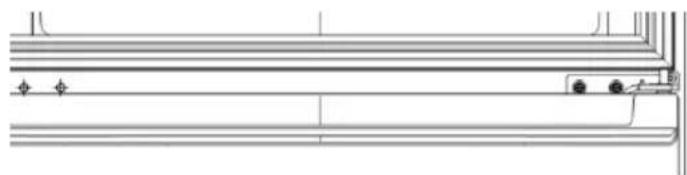

1. eche a porta e retire os parafusos da tampa da dobradiça superior com uma chave de fenda cruzada. Remova a tampa da dobradiça, desmonte o terminal de conexão, remova a dobradiça superior e retire a porta superior. Retire a tampa do parafuso esquerdo.

1. etire os parafusos da dobradiça do meio com uma chave de fenda cruzada, remova a dobradiça do meio, remova a tampa do parafuso no orifício do parafuso esquerdo e abaixo a porta inferior.

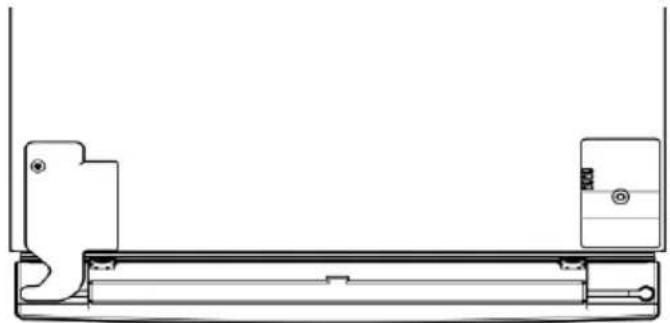

1. Deite a geladeira e remova a dobradiça inferior e o ângulo de nivelamento na parte inferior da geladeira.

Pure mechanical linkage diagram without any text, numbers, or symbols

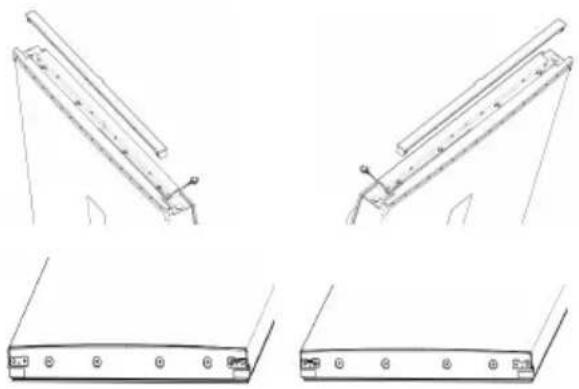

1. emova a tampa do fio na extremidade superior da porta superior, troque a cablagem do lado direito para o lado esquerdo e instale o batente da porta esquerdo no lado esquerdo da porta superior e da porta inferior. (a substituição da porta superior e do batente da porta inferior é igual à da porta inferior e a figura inferior esquerda será alterada para a imagem à direita)

Notas de operação

1. Instale o conjunto da dobradiça inferior esquerda previamente preparado à esquerda, instale o ângulo de nivelamento removido anteriormente à direita e instale a porta inferior.

Pure mechanical linkage diagram without any text, numbers, or symbols

PT

1. Instale a dobradiça do meio na posição de montagem esquerda e instale a tampa do parafuso removida anteriormente no orifício do parafuso direito.

1. Instale a porta superior, conecte os terminais, instale a dobradiça superior esquerda, a tampa da dobradiça superior esquerda e a tampa do parafuso removida anteriormente. Porta reversa completa. (a dobradiça superior e a tampa da dobradiça estão instaladas à esquerda, como mostra a figura, e a tampa do parafuso está na posição correta)

1. Após a conclusão da operação, aguarde um pouco e conecte a fonte de alimentação.

Notas de utilização

Método de desmontagem e montagem do acessório

-- Prateleira de vidro na câmara frigorífica: a altura da prateleira é ajustável, o que facilita o armazenamento de artigos com diferentes volumes. Puxe a prateleira para fora e para cima, de forma ligeira, para removê-la.

-- Caixa de legumes e verduras: para armazenar legumes e frutas. Pode ser removida puxando para fora.

-- Gaveta na câmara de congelação: para armazenar alimentos a conservar a longo prazo, tais como carne e peixe. Pode ser removida puxando para fora e levantando para cima. Dicas úteis: Recomenda-se colocar um pedaço grande de carne apenas após este ser cortado em pequenos pedaços, de forma a evitar cortes difíceis após este ter sido congelado. Os alimentos de congelamento rápido devem ser distribuídos uniformemente e armazenados juntos após serem congelados.

-- Base de garrafas na porta frigorífica: armazenamento de ovos, várias bebidas engarrafadas e outros produtos diversos. Pode ser retirada levantando-a ligeiramente. Nota: Não puxe a base de garrafas da porta do frigorífico, à força, durante a desmontagem, de forma a evitar danos no frigorífico.

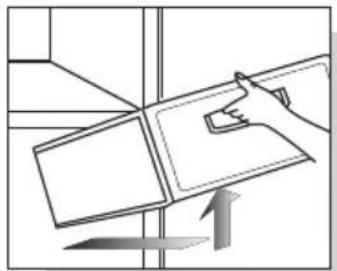

Mudando a Luz

Qualquer substituição ou manutenção das lâmpadas LED deve ser feita pelo fabricante ou seu agente de serviço ou técnico relacionado.

Retire puxando para cima e para fora de forma ligeira

Retire puxando para fora e para cima de forma ligeira

Manutenção

Sugere-se a manutenção do frigorífico uma vez por mês;

-- Desligue a tomada de forma a evitar choques elétricos;
-- Utilize um pano húmido ou detergente neutro (essência de limpeza) de forma a limpar a contaminação por óleo e outras sujidades. Depois remova completamente o detergente.
-- Não utilize detergente alcalino, sabão em pó, gasolina e álcool, talco, etc.; caso contrário, as camadas ou plásticos podem ser danificados;
-- Limpe regularmente o corpo do frigorífico e limpe o pó da base de forma a manter o frigorífico limpo.

Remova o cabo de energia do frigorífico antes de limpá-lo

Inspeções após manutenção:

1. Se existem danos na linha de energia e no cabo; 2. Se existem poeiras no cabo de energia; 3. Se existe calor anormal no cabo; 4. Se a tomada está solta; 5. Se o cabo se encontra totalmente inserido.

Por favor, utilize detergente neutro

Nota:

Se a linha de energia e a ficha estiverem danificados e houver poeira, podem ocorrer choque elétrico ou incêndio;

Após desligar a ficha, são necessários 5 minutos antes de voltar a ligá-la;

Não coloque as suas mãos por baixo do frigorífico para que evite magoar-se.

Análise de falha

Os seguintes itens devem ser inspecionados antes que ocorram falhas que requeiram manutenção:

Falhas: O frigorífico não funciona. O efeito de refrigeração é fraco

Causas: 1. Verifique a ligação da fonte de alimentação. 2. Verifique se o frigorífico se encontra exposto a luz solar direta ou a alguma fonte de calor por perto. 3. Verifique se existe espaço de dissipação de calor à volta do frigorífico.

Soluções: 1. Ligue a fonte de alimentação. 2. Desloque o frigorífico para um sítio sem exposição direta solar e sem fontes de calor. 3. Deixe espaço suficiente entre o frigorífico e a parede.

Falhas: Alimentos na câmara frigorífica encontram-se congeladas.

Causas: 1. Verifique se a configuração de temperatura se encontra demasiado baixa. 2.

Verifique se se encontram alimentos com muita água demasiado perto da parede traseira.

Soluções: 1. Aumenta adequadamente a temperatura. 2. Desloque os alimentos com muita água para o lado da porta da prateleira de vidro

Falhas: Existe um som anormal no frigorífico

Causas: 1. Verifique se o botão do frigorífico se encontra estável. 2. Verifique se o frigorífico se encontra demasiado perto da parede. 3. Verifique se o frigorífico toca em outros objetos.

Soluções: 1. Ajuste a perna de ajuste inferior de forma a estabilizar o frigorífico. 2. Deixe espaço suficiente à volta do frigorífico. 3. Remova os obstáculos.

Falhas: Existe um odor anormal no frigorífico

Causas: 1. Verifique se os alimentos se encontram embalados para armazenamento. 2.

Verifique se o frigorífico se encontra limpo. 3. Verifique se os alimentos se encontram armazenados há demasiado tempo.

Soluções: 1. Alimentos selados para armazenamento. 2. Limpe regularmente o frigorífico. 3.

Não armazene alimentos durante demasiado tempo.

Não-falhas

PT

Fenómeno: Febre ou calor em dois lados e espaçamento da superfície da peça entre a câmara frigorífica e a câmara de congelamento.

Causa: Os tubos do frigorífico (condensador, tubos anti-embaciamento) encontram-se em dois lados e na parte frontal do frigorífico para dissipação de calor e de forma a evitar a condensação.

Fenómeno: A porta está muito fechada e não é fácil de abrir

Causa: A reabertura da porta imediatamente após o seu fecho é difícil porque o ar quente entra no frigorífico e contrai-se para produzir diferença de pressão. É fácil abrir a porta após uns momentos.

Fenómeno: Existe ondulação de água no frigorífico.

Causa: Ao ligar ou parar o compressor, o frigorífico fará tal som; a água produzida após o descongelamento também fará tal som.

Fenómeno: Existe um som de "Clique" ou de tique no frigorífico

Causa: O encolhimento e o inchaço da caixa fará tal som; Quando a caixa estiver fria ou a porta estiver aberta, este som irá ocorrer;

Fenómeno:Há um zumbido no frigorífico.

Causa: O funcionamento do compressor fará tal som (se o frigorífico não se encontrar nivelado, este som será mais elevado)

Fenómeno: Há condensação ou congelamento da superfície da porta da câmara de congelação ou da superfície dos alimentos.

Causa: A temperatura ou humidade em torno do frigorífico são elevados; A porta encontra-se aberta há demasiado tempo; Os alimentos com demasiada água não se encontram selados ou fechados hermeticamente

Fenómeno: Há condensação na superfície da luz embutida.

Causa: A luz produzirá calor após ser acesa, e a porta fica aberta por muito tempo. Portanto, há diferença de temperatura e, como tal, a caixa de luz terá condensação.

Fenómeno: Existe condensação e névoa de água no corpo

Causa: A humidade em redor do frigorífico é elevada e a humidade do ar concentrar-se-á na caixa, formando condensação

Parâmetro técnico

Modelo	RP318BWE3	RP318BSE1	RP318BXE2	RP318BXE3
Tipo de climatização	SN/N/ST/T	SN/N/ST/T	SN/N/ST/T	SN/N/ST/T
Resistência a choque elétrico	I	I	I	I
Sinal de estrela
Volume total	318L	318L	318L	318L
Volume da geladeira	219L	219L	219L	219L
Volume de Armazenamento do Congelador	99L	99L	99L	99L
Tipo de corrente	220-240V-/50Hz	220-240V-/50Hz	220-240V-/50Hz	220-240V-/50Hz
Corrente nominal	1.1 A	1.1 A	1.1 A	1.1 A
Consumo de energia 16°C	0.422 kWh/24h	0.422 kWh/24h	0.422 kWh/24h	0.422 kWh/24h
Consumo de energia 32°C	0.930 kWh/24h	0.930 kWh/24h	0.930 kWh/24h	0.930 kWh/24h
Consumo de energia	247kW·h/a	247kW·h/a	247kW·h/a	247kW·h/a
Potência de iluminação	1.5 W	1.5 W	1.5 W	1.5 W
Peso	60 kg	60 kg	60 kg	60 kg
Dimensões	595x630x1850mm	595x630x1850mm	595x630x1850mm	595x630x1850mm
Quantidade de refrigeração e carga	R600a,429	R600a,429	R600a,429	R600a,429
Volume de Ruído	37 dBA)	37 dBA)	37 dBA)	37 dBA)

PT

Conteúdo da embalagem

Anexo\Modelo	RP318BWE3	RP318BSE1	RP318BXE2	RP318BXE3
Prateleira de frigorífico	3	3	3	3
Tampa da caixa de frutas e vegetais	1	1	1	1
Caixa de frutas e vegetais	1	1	1	1
Caixa de produção de gelo	1	1	1	1
Caixa de ovos	1	1	1	1
Suporte de garrafa para porta de frigorífico	4	4	4	4
Gaveta de congelamento	3	3	3	3
Manual de instruções	1	1	1	1

Directiva relativa à recolha segura

Disposição:

Os aparelhos antigos ainda têm alguma mais-valia. Uma abordagem amiga do ambiente irá garantir a valiosa reciclagem de matérias-primas.

Os refrigerantes usados em sua geladeira e materiais de isolamento requerem procedimentos especiais de manuseio. Certifique-se de que não haja danos na tubulação na parte traseira do refrigerador antes de manuseá-lo. Informações atualizadas sobre as opções de descarte de refrigeradores e embalagens de equipamentos antigos podem ser obtidas na prefeitura local.

Descarte correto deste produto:

Indica que este produto não deve ser eliminado com o lixo doméstico em toda a UE. Para evitar possíveis danos ao meio ambiente ou à saúde humana decorrentes do descarte descontrolado de resíduos, recicle-o de maneira responsável para promover a reutilização sustentável dos recursos materiais. Para devolver o seu dispositivo usado, use os sistemas de devolução e coleta ou entre em contato com o revendedor onde o produto foi adquirido. Eles podem levar este produto para reciclagem segura para o meio ambiente.

Descrição do tipo de clima

PT

Temperado estendido: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 10 ° C a 32 ° C';

temperado: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 32 ° C';

Subtropical: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 38 ° C';

Tropical: 'este aparelho de refrigeração deve ser usado em temperaturas ambientes que variam de 16 ° C a 43 ° C';

Prezado cliente

Prezado cliente, se precisar de atendimento ao cliente, consulte o cartão de garantia para obter mais informações.

TCL

The Creative Life
