NÁVOD K OBSLUZE RP318BSE1 TCL

Dvoudveřová lednice pro domácnost

Návod k obsluze

RP318BWE3

RP318BSE1

RP318BXE2

RP318BXE3

CZ

Obsah

Děkujeme vám za zakoupení ledničky TCL. Tímto vyjadřujeme své poděkování. Vítejte v používání ledničky TCL. Budeme se snažit poskytnout vám kvalitní služby.

Bezpečnostní pokyny P2

Představení výrobku P5

Zacházení a umístění P6

Přípravy před použitím P7

Pokyny k užívání P8

Obrázek a funkce zobrazovacího panelu P8

Uskladňování potravin P10

Výroba ledu P10

Způsob demontáže a montáže příslušenství P11

Údržba P11

Analýza selhání P14

Bez poruchy P14

Technické parametry P15

Obsah balení P15

Pokyny pro bezpečnou recyklaci. P16

Popis klimatického typu. P16

1. Tento spotřebič není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, ledaže by na ně bylo dohlédnuto nebo by byly poučeny o používání spotřebiče osobou zodpovědnou za jejich bezpečnost. Děti by měly být pod dohledem, aby se zajistilo, že si se zařízením nebudou hrát.
2. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním technikem nebo podobně kvalifikovanými osobami, aby se předešlo nebezpečí.
3. Tento spotřebič mohou používat děti od 8 let a starší, osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jim byl poskytnut dohled nebo poučení o používání spotřebiče bezpečným způsobem a porozuměly souvisejícím rizikům. Děti si se zařízením nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
4. VAROVÁNÍ: Udržujte větrací otvory, v krytu přístroje nebo vestavěné v konstrukci, bez překážek.
5. VAROVÁNÍ: Nepoužívejte mechanická zařízení nebo jiné prostředky k urychlení procesu odmrazování kromě těch, které doporučuje výrobce.
6. VAROVÁNÍ: Nepoškozujte chladici okruh.
7. VAROVÁNÍ: Nepoužívejte elektrické spotřebiče uvnitř úložných prostorů spotřebiče, pokud nejde o výrobcem doporučené typy.
8. Neskladujte v tomto zařízení výbušné látky, jako jsou aerosolové nádoby s hořlavou hnací látkou.
9. Tento spotřebič je určen k použití v domácnosti a obdobného použití, jako jsou

– Kuchyně v obchodech, kanceláře a další pracovní prostředí;

– Nájemní domy a pro klienty v hotelech, motelech a jiných prostředích rezidenčního typu;

– Prostředí typu ubytování se snídání;

- Stravování a podobné maloobchodní použití.

1. Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti F. U světelného zdroje ERP se testuje s (bez) světelného krytu.

Bezpečnostní pokyny

1. Varování

Varování: Kolem spotřebiče nebo jeho zabudované konstrukce není dovolena žádná překážka, aby bylo zajištěno volné větrání.

Varování: Je zakázáno urychlovat proces odmrazování jakýmkoli mechanickým zařízením nebo jiným způsobem, s výjimkou metody doporučené výrobcem.

Varování: Nikdy nepoškozujte chladicí okruh.

Varování: Nikdy v potravinovém zásobníku nepoužívejte žádné elektrické přístroje, s výjimkou výrobcem doporučených typů.

Varování: Nikdy neukládejte tekutý nápoj nebo jídlo obsažené ve skleněné nádobě do mrazicí komory kvůli obavám z prasknutí.

Varování: Byla-li vypnuta, musí být lednička zapnuta o 5 minut později, aby nedošlo k poškození kompresoru.

Varování: Pokud během používání zjistíte jakoukoli část pod napětím, neobvyklý hluk, zápach, kouř nebo jinou abnormalitu, je nutné spotřebič okamžitě vypnout a včas kontaktovat oddělení poprodejního servisu společnosti.

Varování: Nikdy nedávejte prst nebo ruku pod ledničku, zejména pod její zadní spodní část; v opačném případě můžete být poranění ostrým předmětem.

Varování: Děti si nesmí hrát nebo lézt po lednici. Kvůli obavám z nebezpečí musí být děti při používání lednice pod dohledem rodičů.

Varování: Nikdy nedávejte ruku mezi dveře, abyste otevřeli nebo zavřeli dveře, aby nedošlo k přivření vašeho prstu. K otevření nebo zavření dveří používejte dveřní madlo.

Varování: U jmenovitých klimatických tříd SN, N a ST je provozování spotřebiče v rozsahu 10 °C \~ 38 °C; u klimatických tříd SN, N, ST a T je provozování spotřebiče v rozsahu 10 °C \~ 43 °C. Pokud spotřebič pracuje mimo povolený typ kli matu (rozsah okolní teploty), nemusí zařízení udržovat uspokojivou vnitř ní teplotu.

Bezpečnostní pokyny

Varování: Nebezpečí požáru / hořlavé materiály

Varování: Při umist'ování spotřebiče zajistěte, aby napájecí kabel nebyl zachycen nebo poškozen.

Varování: V blízkosti spotřebiče neumistujte více prénosných zásuvek nebo prénosných napájecích zdrojů.

Děti ve věku od 3 do 8 let mohou chladicí spotřebiče naplňovat i vykládat.

Dlouhodobé otevření dvířek může způsobit výrazné zvýšení teploty v oddílech spotřebiče. Pravidelně čistěte povrchy, které mohou přijít do styku s potravinami a přístupné drenážní systémy.

Pokud nebyly nádrže na vodu používány po dobu 48 hodin, očistěte je; propláchněte Skladujte syrové maso a ryby ve vhodných nádobách v chladničce tak, aby se nedostaly do kontaktu s jinými potravinami a ani z nich na jiné potraviny nekapalo.

Dvouhveždičkové přihrádky pro zmrazené potraviny jsou vhodné pro skladování předmražených potravin, skladování nebo výrobu zmrzliny a výrobu kostek ledu. Jedno-, dvou- a třihvězdičkové prostory pro zmrazování čerstvých potravin nejsou vhodné.

Pokud necháte chladicí spotřebič delší dobu prázdný, vypněte jej, odmrazte, vyčistěte, vysušte a nechte dvířka otevřená, abyste zabránili tvorbě plísní uvnitř spotřebiče.

2. Upozornění

Upozornění: Napájení tohoto výrobku musí být shodné s napájením uvedeným na typovém štítku a musí být použita standardní nezávislá 3-otvorová zásuvka (nad 10A se spolehlivým uzemněním). Jedna zásuvka nesmí být sdílena více než jedním zařízením; v opačném případě může dojít k požáru v důsledku přehřátí.

Upozornění: Nikdy netahejte za napájecí kabel rukou. Pro odpojení napájení je nutné uchopit a odpojit ze zásuvky napájecí konektor zástrčku. Nedotýkejte napájecího kabelu nebo konektoru mokrou rukou, aby nedošlo k úrazu elektrickým proudem.

Upozornění: Napájecí kabel nesmí být stlačován lednicí nebo těžkým nákladem a také nesmí být extrémně ohnut. Poškození nebo odlamování napájecího kabelu může způsobit požár nebo úraz elektrickým proudem. Pokud je napájecí vodič poškozený nebo přerušený, okamžitě se obrat’te na servisní oddělení.

Upozornění: V ledničce nejsou povoleny žádné hořlavé nebo výbušné látky, žíravé kyseliny či zásadité látky.

Bezpečnostní pokyny

Upozornění: Chladnička nesmí být používána na dešti ani na slunci.

Upozornění: Je zakázáno umistovat nádobu s tekutinou na ledničku, protože její rozbití nebo převrhnutí může mít vliv na elektrickou izolaci chladničky a způsobit tak úraz elektrickým proudem nebo požár.

Upozornění: Lednička nesmí být rozebírána nebo upravována bez povolení. Opravu chladničky musí provést odborník.

Upozornění: V případě úniku jakéhokoliv hořlavého plynu jako je svítiplyn, je nutné nejprve uzavřít unikající ventil a poté otevřít okno pro vyvětrání a je zakázáno okamžitě odpojit konektor ledničky z důvodu požáru nebo výbuchu v důsledku elektrické jiskry.

Upozornění: Chladicí spotřebiče - zejména lednička s mrazničkou typu I - nemusí fungovat trvale (možnost odmrazování obsahu nebo příliš vysoké teploty v mrazicím prostoru), pokud jsou po delší dobu umístěny pod koncovým rozsahem chladných teplot, pro které je chladicí zařízení navrženo;

Upozornění: Faktem je, že šumivé nápoje by neměly být skladovány v mrazničkách či skříňkách na potraviny nebo v mrazicích přihrádkách či skříňkách a že některé produkty, jako jsou například ledové vody, by neměly být konzumovány příliš studeně.

Upozornění: Je třeba, aby nebyla překračována výrobcem doporučená doba skladování pro jakýkoli druh potravin.

Upozornění: Opatření nezbytná k zabránění nežádoucímu zvýšení teploty zmrazených potravin při odmrazování chladicího zařízení jako je zabalení zmrazeného jídla do několika vrstev novin.

Upozornění: Faktem je, že zvýšení teploty zmrazených potravin během manuálního odmrazování, údržby nebo čištění může zkrátit dobu jejich skladování.

Upozornění: Při skladování mražených potravin je zapotřebí v případě dlouhodobého přerušení chodu chladícího zařízení (přerušení napájení nebo selhání chladícího systému) dbát zvýšené opatrnosti.

Upozornění: Pokud je chladicí spotřebič vypnut a dočasně vyřazen z provozu, je zapotřebí podniknout opatření (např. vyklizení, vyčištění a vysušení, dveře či víko (víka) ponechat pootevřené).

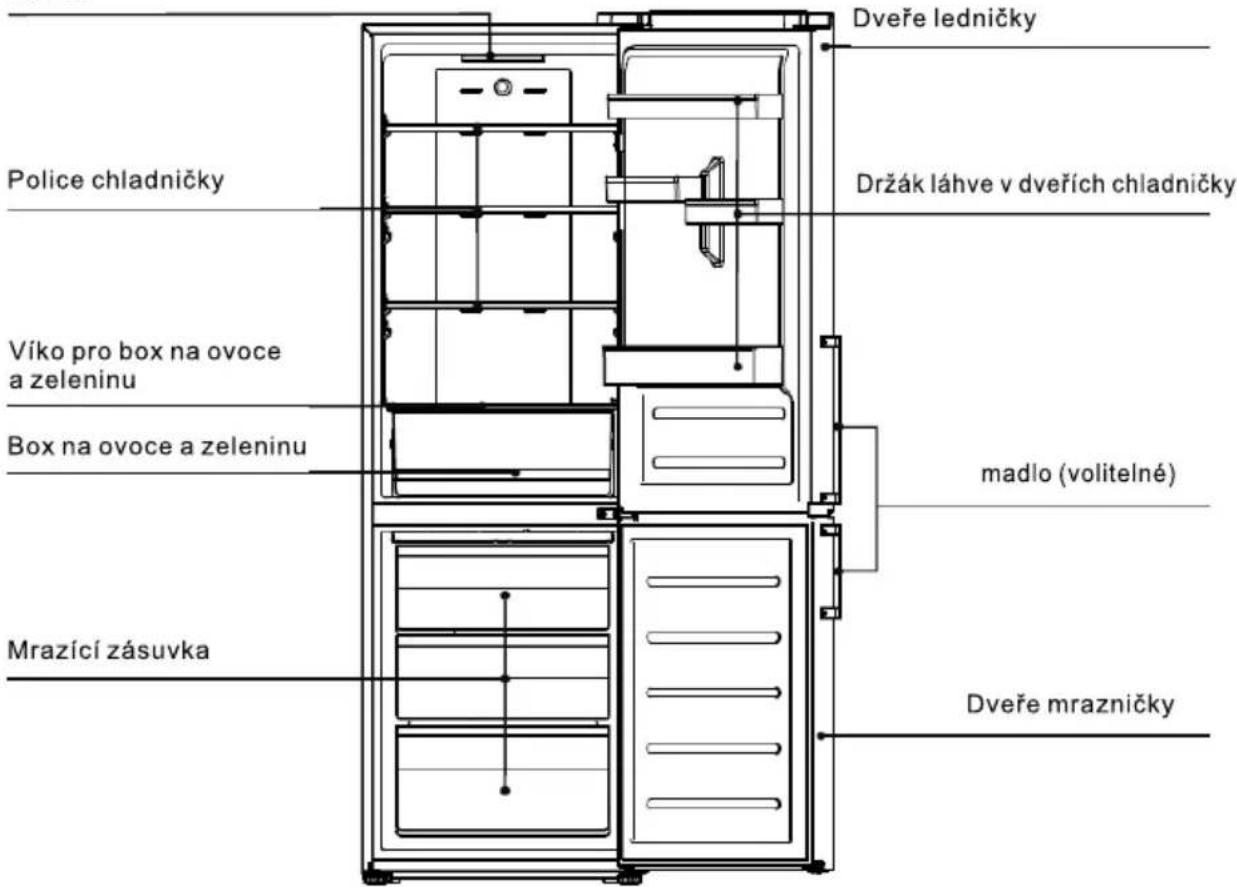

Představení výrobku

svítidlo

Dveře ledničky Police chladničky Držák láhve v dveřích chladničky Víko pro box na ovoce a zeleninu Box na ovoce a zeleninu mrazící zásuvka madlo (volitelné) Dveře mrazničky

Obrázky jsou pouze informativní. Podívejte se prosím na objekt

Charakteristiky

-- Počítačem řízená inteligentní regulace teploty; chlazení vzduchem a frost free.
-- Ekologické chladivo, používá materiály bez CFC, R600a ekologické materiály. 80% hlavních materiálů lze recyklovat;
-- Prühledné police s novým vzhledem a na první pohled jasnou představou o tom, jaké potraviny jsou uvnitř;
-- Police v lednici z tvrzeného skla jsou výškově nastavitelné, odolné proti opotřebení, tepelně odolné a praktické;
-- Skrytý kondenzátor přispívá k designu ploché konstrukce zad. Má dokonalý a vyladěný styl, který je jednoduchý, snadno se čistí a má vysoký poměr využití prostoru;
-- Tento produkt používá účinný tichý kompresor mezinárodní značky a speciání technologii montáže schránky, a vyznačuje se nízkou hlučností, nízkou spotřebou energie a je více vhodný pro rodinné a komerční účely.

Vřelá výzva:

Pokud je váš produkt zdokonalený, nemusí být úplně stejný jako v návodu. Nezmění to však výkon a způsob užívání. Prosím, zlehčete si užívání.

Zacházení a umístění

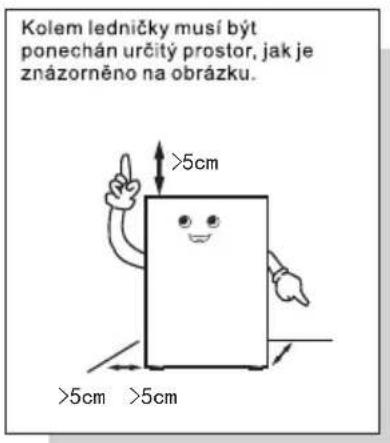

Kolem ledničky musí být ponechán určitý prostor, jak je znázorněno na obrázku. >5cm >5cm >5cm

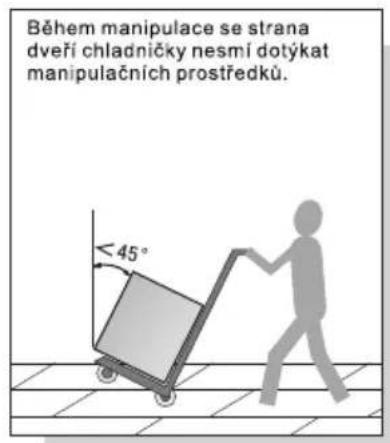

Během manipulace se strana dveří chladničky nesmí dotýkat manipulačních prostředků. ≤ 45°

Lednička musí být umístěna v suchém prostředí, s dobrým větráním, daleko od přímého slunečního záření a zdroje tepla.

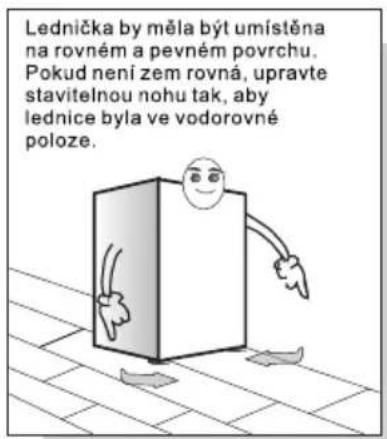

Lednička by měla být umístěna na rovném a pevném povrchu. Pokud není zem rovná, upravte stavitelnou nohu tak, aby lednice byla ve vodorovné poloze.

Nikdy neumistujte ledničku do příliš chladného prostředí, což by mohlo způsobit její zamrznutí.

Odstranění pěnové základny je vhodné pro odvod tepla ze dna a pomáhá předejít požáru.

Vřelá výzva:

-- Pro manipulaci s lednicí jsou vyžadovány nejméně dvě osoby - jedna zvedne horní část zezadu, druhá uchopí spodní část (pokud je jedna část sevřena, je to velmi nebezpečné a může to způsobit nehodu).
-- Při přemistování ledničky může spodní kolejnička poškodit a poškrábat podlahu. Pokud potřebujete ledničku přemístit na velkou vzdálenost, musí být vnitřní příslušenství zajištěno lepicí páskou. V opačném případě může dojít k poškození příslušenství v důsledku vzájemného popadání.
-- Prosím, umístěte ledničku na místo s malými vibracemi nebo málo vystavené vibracím. Pro uživatele v oblasti, kde často dochází k zemětřesení, upevněte ledničku ke zdi nebo tyči. Jinak pád ledničky způsobí nehodu.
-- Musí být ponechána dostatečná vůle. Pokud je vůle příliš malá nebo umístíte zboží na horní stranu či poblíž bočních stran nebo vložíte na boky, bude ovlivněn odvod tepla z chladničky a to způsobí zbytečné plýtvání elektrickou energií a také vypalování zdi a jiného zboží; kontakt mezi zády a stěnou způsobí vibrace a hluk;
-- Upravte přední část a seřidte nohu ledničky tak, aby byla vyrovnána.

Nerovnováha ledničky způsobí vibrace a hluk.

Zacházení a umístění

Tuto chladničku nelze použít jako vestavěné zařízení.

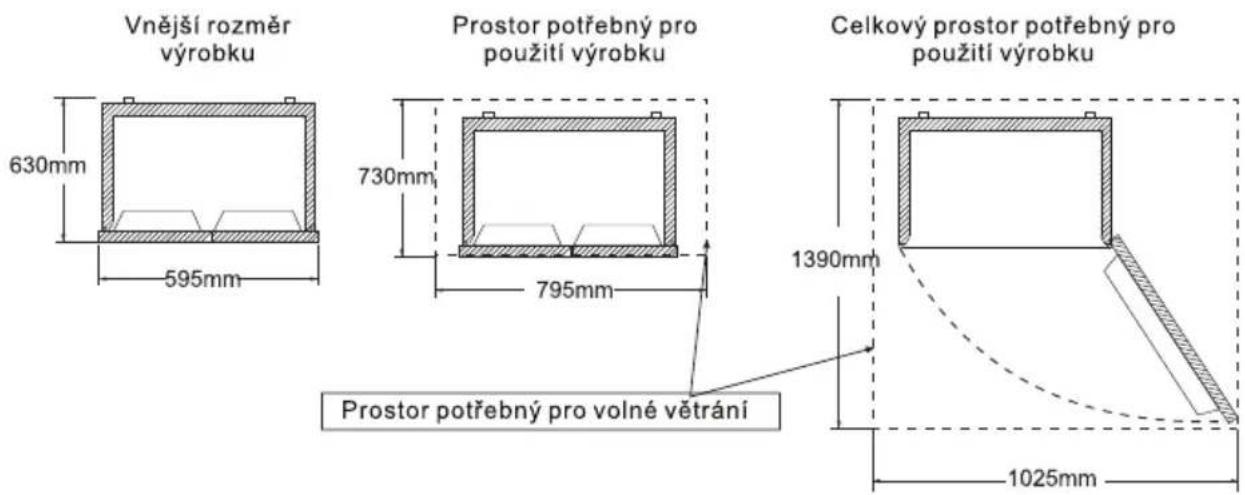

Vnější rozměr výrobku a prostor potřebný pro použití produktu jsou uvedeny na následujících obrázcích:

Vnější rozměr výrobku 630mm 595mm Prostor potřebný pro použití výrobku 730mm 795mm Celkový prostor potřebný pro použití výrobku 1390mm Prostor potřebný pro volné větrání 1025mm

Přípravy před použitím

1. Odstraňte všechny kompletační prvky zabalení, jako je například páska pro upevnění dóz atd., zejména pak pěnový základ.
2. Interiér i exteriér ledničky vyčistěte vlhkým hadřikem (do teplé vody lze přidat neutrální čistící prostředek).
3. Po vyrovnání a vyčištění ledničky ji před zapojením napájecí zástrčky asi na 5 hodiny odstavte a před uložením potravin chladničku chladte 2 až 3 hodiny.

1. Odstraňte upevňovací pásku Otlrejte teplým a vlhkým hadříkem

V horkém lětě je k úpínému zmrazení jídla potřeba 24 hodin. Stav chlazení zkontrolujte druhý den.

2. Zapojte do napájení

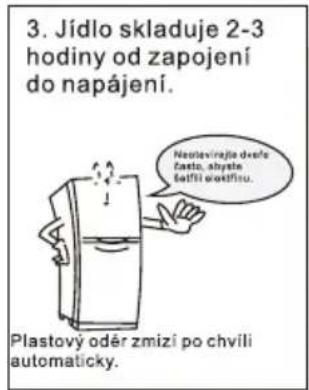

3. Jídlo skladuje 2-3 hodiny od zapojení do napájení. Nacitovirajla dvěte často, shýste belfli svokřinu. Plastový oděr zmízi po chvíli automaticky.

Spotřebič by měl být umístěn v nejchladnějším prostoru místnosti, mimo dosah tepelných spotřebičů nebo topných kanálů a mimo přímé sluneční světlo.

Před vložením do spotřebiče nechejte horká jídla vychladnout na pokojovou teplotu. Přetížení spotřebiče nutí kompresor běžet déle. Potraviny, které mrazí příliš pomalu, mohou ztratit kvalitu nebo se zkazit.

Potraviny pred zabalením do spotřebiče řádně zabalte a nádoby otrete dosucha. Tím se sníží námraza uvnitř spotřebiče.

Zásobník zařízení by neměl být obložen hliníkovou fólií, voskovým papírem nebo papírovými ubrousky. Vložky narušují cirkulaci studeného vzduchu, což snižuje účinnost zařízení.

Uspořádejte a označte potraviny, abyste omezili otevíráni dveří a rozšířené vyhledávání. Vyjměte najednou tolik předmětů, kolik potřebujete, a co nejdříve zavřete dvířka.

Umístění doplňků najdete na obrázku úvodu k produktu na straně 5.

Provozní poznámky

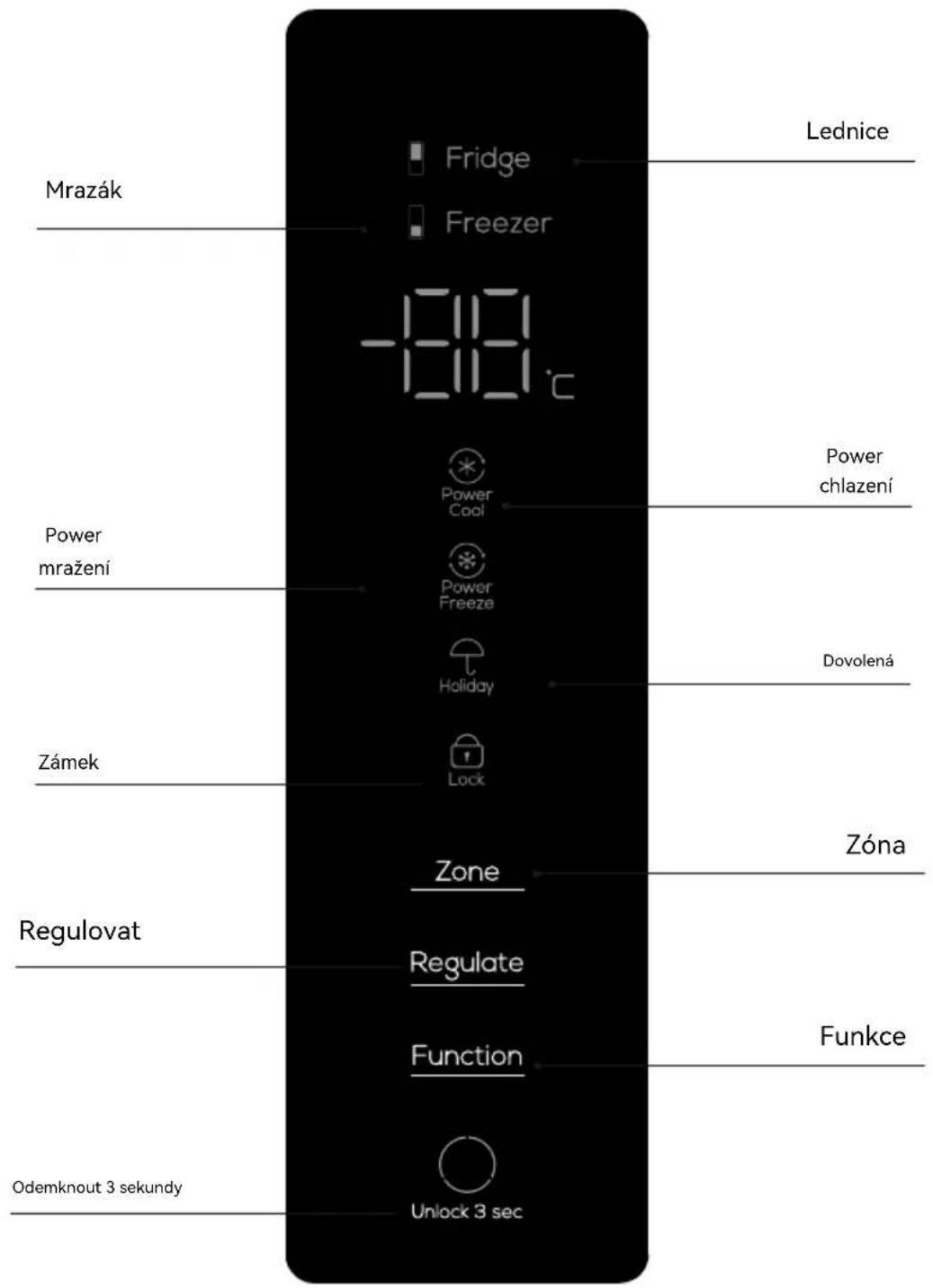

Provoz a schéma zobrazovací desky

Mrazák Fridge Freezer -100°C Power mražení Power Cool Power Freeze Holiday Zámek Lock Regulovat Regulate Function Odemknout 3 sekundy Unlock 3 sec Lednice Power chlazení Dovolená Zóna Funkce

Výše uvedené je počítačová řídicí deska produktu

Provozní poznámky

Poprvé zapnuto

Když je chladnička poprvé zapnutá, spustí inteligentní režim a běží při 5 °C pro chladicí komoru a -18 °C pro mrazicí komoru.

Funkce dětského zámku

Zapnout: pokud na obrazovce není žádná operace kláves, po 30 sekundách se klávesnice automaticky uzamkne a zapne se funkce dětského zámku;

Vypnout: když je obrazovka v uzamčeném stavu, odemkněte ji stisknutím tlačítka „Odemknout 3 sekundy“ a podržte ji po dobu 3 sekund a funkce dětského zámku je vypnuta.

Ruční nastavení teploty

Pokud na displeji do 30 sekund nedojde k žádné operaci kláves, displej automaticky zhasne a klávesnice se automaticky uzamkne. Když je displej vypnutý, stisknutím tlačítka poprvé probudíte displej; stisknutím a podržením tlačítka „Odemknout 3 sekundy“ po dobu 3 sekund odemknete a poté dalším stisknutím tlačítka zefektivníte funkci tlačítka.

Nastavení teploty chladicí komory (2°C \~ 8°C)

V odemčeném stavu opakovaně stiskněte tlačítko „Zóna“, dokud se nerozsvítí oblast teploty skladování v chladničce, a poté stisknutím tlačítka „Regulovat“ upravte teplotu Komory chladničky. Teplota chladicí komory by měla být nastavena mezi „02“ – „03“ – „04“ – „05“ – „06“ – „07“ – „08“ – „02“. Vyberte příslušnou teplotu pro zastavení operace klíče a poté nastavte teplotní rozsah pro potvrzení.

Nastavení teploty mrazicí komory (-24°C \~ -15°C)

V odemčeném stavu opakovaně stiskněte tlačítko „Zóna“, dokud se nerozsvítí oblast teploty skladování zmrazení, a poté stisknutím tlačítka „Regulovat“ upravte teplotu mrazicí komory. Teplota mrazicí komory by měla být nastavena mezi „-24“ – „-23“ – „-22“ – „-21“ – „-20“ – „-19“ – „-18“ – „-17“ – „-16“ – „-15“ – „-24“. Vyberte příslušnou teplotu pro zastavení operace klíče a poté nastavte teplotní rozsah pro potvrzení.

Funkce Power chlazení

Když je chladnička ve stavu odemknutí, stiskněte opakovaně tlačitko „Funkce“, dokud nezačne blikat ikona „Power chlazení“, poté zastavte operaci klíče a počkejte 3 sekundy, než vstoupíte do funkce Power chlazení v komoře chladničky. Stejnou operací můžete ukončit funkci Power chlazení. Po zadání „Power chlazení“ chladnička automaticky ukonči funkci Power chlazení po jejím zadání na 2 hodiny. „Power chlazení“ Ve stavu „Power chlazení“ se nastavená teplota pro chladicí komoru zobrazí o 2°C až do ukončení funkce. Ve stavu „Power chlazení“ můžete při nastavování dalších funkcí automaticky ukončit funkci Power chlazení. Ve stavu „Power chlazení“ automaticky ukončite funkci Power chlazení, když se chladicí dvířka otevřou po dobu 3 minut. (Ve stavu „Power chlazení“ můžete při nastavování dalších funkcí automaticky ukončit funkci Power chlazení)

Funkce Power mražení

Když je chladnička ve stavu odemknutí, stiskněte opakovaně tlačítko „Funkce“, dokud nezačne blikat ikona „Power mražení“, poté zastavte operaci klíče a počkejte 3 sekundy, než vstoupíte do funkce power mražení v mrazicí komoře. Stejnou operací můžete ukončit funkci zmrazení napájení. Po zadání „Power mražení“ chladnička automaticky ukončí funkci Power mražení poté, co je pod HL-COOL po dobu 4 hodin., Ve stavu „Power mražení“ se nastavená teplota pro mrazicí komoru zobrazí o -32°C až do ukončení funkce. Ve stavu „Power mražení“ můžete při nastavování dalších funkcí automaticky ukončit funkci Power mražení. Ve stavu „Power mražení“ automaticky ukončíte funkci Power mražení, když se mrazicí dvířka otevřou po dobu 3 minut.

Provozní poznámky

(Ve stavu „Power mražení“ můžete při nastavování dalších funkcí automaticky ukončit funkci Power mražení)

Funkce dovolená

V odemčeném stavu opakovaně stiskněte klávesu „funkce“, dokud nezačne blikat ikona „Dovolená“, zastavte operaci klávesy a počkejte 3 sekundy, než vstoupíte do funkce dovolená. V dovolená režimu ukazuje Poloha chladicí komory chladničky „OF“ a chladicí komora vstupuje do uzavřeného stavu. (Ve stavu „dovolená“, když jsou nastaveny další funkce, může být funkce dovolená automaticky ukončena) Poznámka: Před aktivací funkce holiday vyjměte potraviny v chladicí komoře.

Vypnutí paměti

Po vypnutí napájení bude okamžitý pracovní stav v době napájení o uzamčen. Po zapnutí bude stále fungovat podle nastavení před vypnutím.

Alarm dveří

Pokud dvířka chladničky nebo mrazničky nejsou pevně zavřená nebo zůstanou otevřená déle než 1 minutu, pípněte „Di, Di, Di“. Stisknutím libovolného tlačítka Alarm pozastavíte; po 1 minutě znovu odešlete alarm; pevně zavřete dveře chladničky nebo mrazničky, abyste alarm zastavili.

Varování před přehřátím mrazicí komory

Když je napájení zapnuto, teplota mrazicí komory je vyšší než -12°C, schematická skříňka odpovídající teplotní zóně mrazicí komory je zapnutá a digitální zóna bliká. Stisknutím libovolné klávesy zobrazíte teplotu mrazicí komory, když je zapnutá, stiskněte klávesu znovu nebo o 10 sekund později se vrátí do normálního stavu zobrazení.

Funkce ochrany displeje

Pokud do 30 sekund nedojde k žádné operaci kláves, chladnička vstoupí do funkce ochrany displeje a klávesnice se automaticky uzamkne. V režimu ochrany displeje ukončíte funkci ochrany displeje stisknutím libovolné klávesy.

Ovládací tlačítka

Pamět' při vypnutí

Při vypnutí napájení se okamžitý pracovní stav za výpadku zablokuje a po zapnutí se obnoví.

Uskladňování potravin

Komora chladničky (2 °C \~ 8 °C)

-- Oddělení chladničky se používá hlavně pro skladování krátkodobých potravin, jako je mléko, vejce a nápoje v lahvích.
-- Zelenina, melouny a ovoce se vloží do boxu na ovoce a zeleninu, aby se zabránilo ztrátě vody.
-- Vařené potraviny se do chladničky mohou vložit až po zabalení do konzervačních sáčků, aby bylo zabráněno zamrznutí zad a zvýšení výkonu.

Komora mrazničky (-24°C \~ -15°C)

-- Oddělení mrazničky se používá pro dlouhodobé skladování potravin.
-- Ryby a maso, které má být zmrazeno, se nakrájí na malé kousky, zabalí se odděleně do konzervačních sáčků a poté se vloží do mrazící police.
-- Skleněná nádoba nebo uzavřená nádoba naplněná tekutinou se v oddělení mrazničky neskladuje, aby se předešlo riziku prasknutí v důsledku zamrznutí.
-- Čerstvá jídla se neměla skladovat společně s mraženými potravinami.
-- Neukládejte potraviny blízko vnitřní stěny v mrazničce, aby nedošlo k přimrznutí potravin se zdí dohromady.

★★ Vstřícné rady:

Skladované potraviny, pokud zde nějaké jsou, neblokují výstup a vstup vzduchového kanálku bez obav z nepříznivého ovlivnění chladícího účinku. Před uložením do chladničky se musí přehřátá voda a jídlo ochladit na teplotu místnosti.

Výroba ledu (pokud jej spotřebič má)

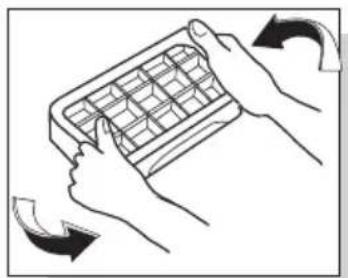

Naplňte ledovací box ze 4/5 vodou a vložte ji do mrazící komory. Poté, co se voda v ledovacím boxu promění na led, mírně jej zkřivte, aby se led od boxu oddělil. Box však neohýbejte. Při oddělování ledu zabalte box do suché schránky, abyste zabránili omrzlinám prstu.

Vyměnitelný (pouze LED) světelný zdroj profesionálem

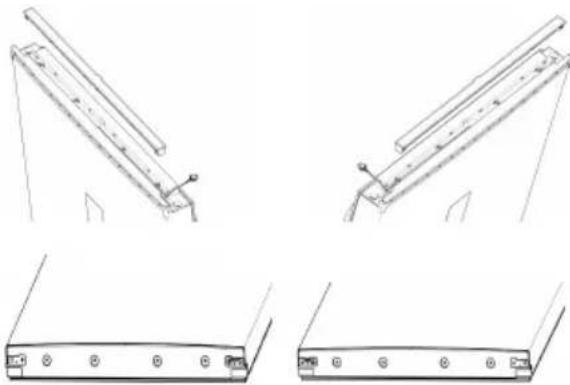

Před obrácením dveří připravte následující nástroje: krížový šroubovák, klíč. Poznámka: Před obrácením dveří vyjměte hlavní zástrčku. Možná budou potřebovat dva lidi. Připravte si prosím předem následující položky:

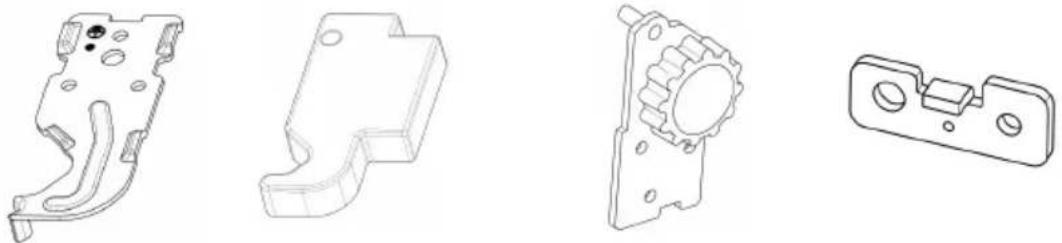

Levý horní závěs × 1 levý horní kryt závěs × 1 sestava levého spodního závěsu × 1 zarážka levých dveří × 2

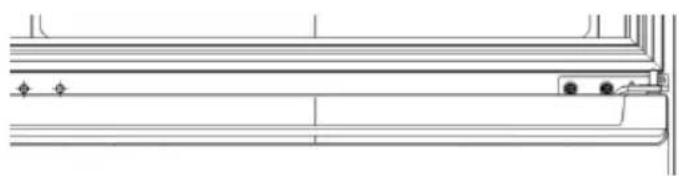

1. Zavřete dvířka a pomocí křížového šroubováku vyjměte šrouby z horního krytu závěsu. Sejměte kryt závěsů, pak demontujte připojovací terminál, sejměte horní závěs a sejměte horní dveře. Sejměte levý kryt šroubu.

1. Pomocí křížového šroubováku vyjměte šrouby prostředního závěsu, odstraňte střední závěs, sejměte kryt šroubu v levém otvoru pro šroub a sejměte spodní dvířka.

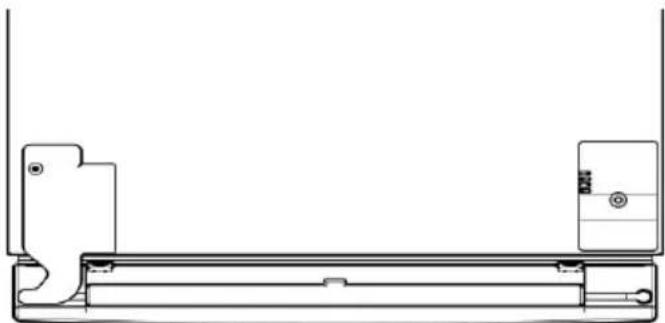

1. Umístění chladničky dolů a odstranění spodního závěsu a vyrovnávacího úhlu na spodní straně chladničky.

Pure mechanical linkage diagram without any text, numbers, or symbols

4.Odstraňte kryt drátu na horním konci horních dveří, vyměňte kabelový svazek z pravé strany na levou stranu a namontujte zarážku levých dveří na levou stranu horních a dolních dveří. (výměna horních dveří a dolních zarážek dveří je stejná jako výměna dolních dveří a dolní levý obrázek bude změněn na obrázek vpravo)

1. amontujte dříve připravenou sestavu dolního levého závěsu vlevo, namontujte dříve odstraněný vyrovnávací úhel doprava a namontujte spodní dveře.

1. amontujte střední závěs do levé montážní polohy a namontujte dříve odstraněný kryt šroubu do pravého otvoru pro šroub.

1. Namontujte horní dvířka, připojte svorky, nainstalujte levý horní závěs, levý horní kryt závěsů a dříve odstraněný kryt šroubů. Zadní dveře jsou kompletní. (horní závěs a kryt závěsů jsou nainstalovány vlevo, jak je znázorněno na obrázku a kryt šroubů je ve správné poloze)

1. Po dokončení operace vyčkejte chvíli a zapojte napájení.

Pokyny k užívání

Způsob demontáže a montáže příslušenství

-- Skleněná police v chladicí komoře: výška police je nastavitelná, což usnadňuje skladování předmětů různých objemů. Lehce vytáhněte polici směrem ven a nahoru a vyjměte ji.

-- Box na ovoce a zeleninu: pro skladování zeleniny a ovoce. Může být vyjmuta tahem směrem ven.

-- Držák v mrazicí komoře: skladování potravin, které mají být uchovávány dlouhodobě, jako je maso a ryby. Lze jej vyjmout zatažením směrem ven a zvednutím vzhůru.

Dobře míněné tipy: Pro uložení velkého kusu masa se doporučuje nakrájet jej na malé kousky, aby se zabránilo obtížnému sekání po zamrznutí. Rychle zmrazené potraviny by se po zmrazení měly rovnoměrně rozmístit a již zmrazené se skladují společně.

-- Podstavec na lahve v chladicích dveří: skladování vajec, různých nápojů v lahvích a jiných drobností. Lze jej vyjmout mírným zvednutím.

Sdělení: Během demontáže nevytahujte podstavec na láhve ve dveřích ledničky násilím, aby nedošlo k poškození ledničky.

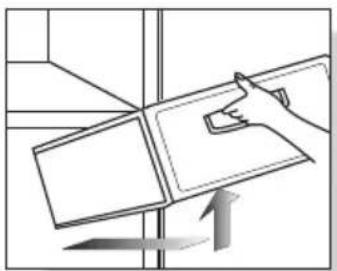

Změna světla

Veškerou výměnu nebo údržbu světelných zdrojů LED by měl provádět výrobce nebo jeho servisní zástupce nebo související technická osoba.

Vyjměte lehkým tahem směrem nahoru a ven

Vyjměte lehkým tahem směrem ven a nahoru

Údržba

Údržba ledničky se doporučuje jednou měsíčně;

-- Odpojte napájecí zástrčku, abyste zabránili úrazu elektrickým proudem;
-- K setření oleje nebo jiných nečistot použijte vlhký hadřík nebo neutrální čisticí prostředek (esence čisticího prostředku). Poté čisticí prostředek úplně setřete.
-- Nepoužívejte zásadité čisticí prostředky, mýdlový prášek, benzín a alkohol, mastkový prášek atd.; jinak by se mohl poškodit plášť nebo plasty;
-- Pravidelně čistěte tělo ledničky a odstraňujte prach ze země, abyste ledničku udrželi čistou.

Prohlídka po údržbě:

1. Zda je poškozeno elektrické vedení a zástrčka; 2. Zda je na zástrčce prach; 3. Zda je na zástrčce neobvyklé teplo;
2. Zda je zásuvka uvolněná; 5. Zda je zástrčka zcela zasunuta.

Sdělení:

Pokud je poškozeno elektrické vedení a zástrčka a je zde prach, může dojít k úrazu elektrickým proudem nebo k požáru; Po odpojení zástrčky musí před opětovným zapojením uplynout 5 minut;

Nedávejte ruce pod ledničku, aby nedošlo ke zranění.

Před čištěním odpojte zástrčku ledničky

Prosím, použijte neutrální čistící prostředek

Analýza selhání

Před výskytem poruch, které vyžadují údržbu, je třeba zkontrolovat tyto položky:

Poruchy: Lednička nefunguje, chladicí účinek je špatný

Příčiny: 1. Zkontrolujte připojení do napájení. 2. Zkontrolujte, zda je lednička není vystavena přímému slunečnímu světlu nebo zda není v v její blízkosti zdroj tepla. 3.

Zkontrolujte, zda je kolem chladničky prostor pro odvod tepla.

Náprava: 1. Připojte do napájení. 2. Přesuňte ledničku na místo bez přímého slunečního záření a zdroje tepla. 3. Mezi lednicí a stěnou ponechte dostatečný prostor.

Poruchy: Potraviny v chladicí komoře jsou zmrazené

Příčiny: 1. Zkontrolujte, zda nastavená teplota není příliš nízká. 2. Zkontrolujte, zda potraviny s příliš velkým množstvím vody nejsou příliš blízko zadní stěny.

Náprava: 1. Přiměřeně zvyšte teplotu. 2. Přemístěte jídlo s příliš velkým množstvím vody na skleněné polici na stranu ke dveřím

Poruchy: V lednici je neobvyklý zvuk

Příčiny: 1. Zkontrolujte, zda je spodní část ledničky stabilní. 2. Zkontrolujte, zda lednička není příliš blízko zdi. 3. Zkontrolujte, zda se lednička nedotýká jiných předmětů.

Náprava: 1. Upravte spodní stavitelnou nohu pro stabilizaci ledničky. 2. Ponechte okolo chladničky dostatečný prostor. 3. Odstraňte překážky.

Poruchy: V lednici je neobvyklý zápach

Příčiny: 1. Zkontrolujte, zda jsou potraviny pro skladování uzavřeny. 2. Zkontrolujte, zda je lednička čistá. 3. Zkontrolujte, zda nejsou potraviny skladovány příliš dlouho.

Náprava: 1. Pro skladování mějte potraviny uzavřené. 2. Pravidelně čistěte ledničku. 3.

Jev: Teplo nebo horko na povrchu dvou stran a předělu mezi chladící a mrazící komorou.

Příčina: Potrubí chladničky (kondenzátor, potrubí proti zamlžení) pro odvod tepla a pro zabránění kondenzace je na dvou stranách a v přední části chladničky.

Jev: Dveře příliš přiléhají a není snadné je otevřít

Příčina: Opětovné otevření dveří ihned po zavření je obtížné, protože horký vzduch vstupuje do chladničky a smršťuje se, aby vytvořil tlakový rozdíl. Je snadné otevřít dveře za nějakou chvíli.

Jev: V lednici šumí voda

Příčina: Při spuštění nebo zastavení kompresoru takový zvuk vydá chladivo; voda vyprodukovaná po odmrazení vydává také takový zvuk.

Jev: V lednici je slyšet zvuk „kliknutí“ nebo zvuk tikání

Příčina: Smršťování a roztahování pouzdra vydávají takový zvuk; když je pouzdro studené nebo jsou dveře otevřené, tak dojde k tomuto zvuku;

Jev: V chladničce je slyšet hukot

Příčina: Spuštění kompresoru vydá takový zvuk (pokud lednička není vyvážena, bude tento zvuk hlasitější)

Jev: Dochází ke kondenzaci nebo zamrzání povrchu dveří mrazicí komory nebo na povrchu potravin

Příčina: Teplota nebo vlhkost kolem chladničky je vysoká; dvířka jsou otevřena příliš dlouho; potraviny s příliš velkým množstvím vody nejsou utěsněny nebo těsně zabaleny

Jev: Na povrchu vestavěného svítidla dochází ke kondenzaci

Příčina: Svítidlo po rozsvícení produkuje teplo a dveře jsou otevřeny příliš dlouho. Takže je zde teplotní rozdíl, a proto bude kryt svítidla kondenzovat..

Jev: Na těle ledničky dochází ke kondenzaci a zamlžování

Příčina: Vlhkost kolem ledničky je vysoká a vlhkost ve vzduchu se v tomto případě shromažđuje do kondenzace

Technické parametry

Model	RP318BWE3	RP318BSE1	RP318BXE2	RP318BXE3
Klimatická třída	SN/N/ST/T	SN/N/ST/T	SN/N/ST/T	SN/N/ST/T
Ochrana proti úrazu elektrickým proudem	I	I	I	I
Štítek s hvězdami	* * * *	* * * *	* * * *	* * * *
Celkový objem	318L	318L	318L	318L
Celkový objem úložného prostoru	219L	219L	219L	219L
Příhrádka na čerstvé potraviny	99L	99L	99L	99L
Typ napájení	220-240V-/50Hz	220-240V-/50Hz	220-240V-/50Hz	220-240V-/50Hz
Jmenovitý proud	1.1 A	1.1 A	1.1 A	1.1 A
Spotřeba energie 16°C	0.422 kWh/24h	0.422 kWh/24h	0.422 kWh/24h	0.422 kWh/24h
Spotřeba energie 32°C	0.930 kWh/24h	0.930 kWh/24h	0.930 kWh/24h	0.930 kWh/24h
Spotřeba energie	247kW·h/a	247kW·h/a	247kW·h/a	247kW·h/a
Výkon lampy	1.5 W	1.5 W	1.5 W	1.5 W
Hmotnost	60 kg	60 kg	60kg	60 kg
Rozměry	595x630x1850mm	595x630x1850mm	595x630x1850mm	595x630x1850mm
Chladivo a množství náplně	R600a,429	R600a,429	R600a,429	R600a,429
Hluk	37 dBA)	37 dBA)	37 dBA)	37 dBA)

Obsah balení

Model Položka	RP318BWE3	RP318BSE1	RP318BXE2	RP318BXE3
Police chladničky	3	3	3	3
Víko pro box na ovoce a zeleninu	1	1	1	1
Box na ovoce a zeleninu	1	1	1	1
Box na výrobu ledu	1	1	1	1
Schránka na vajíčka	1	1	1	1
Držák láhve v dveřich chladničky	4	4	4	4
Mrazící zásuvka	3	3	3	3
Návod k obsluze	1	1	1	1

CZ

Pokyny pro bezpečnou recyklaci.

Likvidace:

Staré spotřebiče mají stále určitou nadhodnotu. Ekologický přístup zajistí recyklaci cenných surovin.

Chladiva použitá ve vaší chladničce a izolační materiály vyžadují speciální postupy zacházení. Před manipulací se ujistěte, že na zadní straně chladničky není žádné poškození potrubí. Aktuální informace o možnostech likvidace staré chladničky a obalů ze starého zařizení lze získat na místním obecním úřadě.

Správná likvidace tohoto produktu:

Znamená to, že tento produkt by neměl být likvidován s jinými domovními odpady v celé EU. Abyste zabránili možnému poškození životního prostředí nebo lidského zdraví nekontrolovanou likvidací odpadu, recyklujte jej odpovědně, abyste podpořili udržitelné opětovné použití materiálových zdrojů. Chcete-li vrátit použité zařízení, použijte systémy pro vrácení a sběr nebo kontaktujte prodejce, u kterého byl produkt zakoupen. Mohou tento produkt odevzdat k bezpečné recyklaci pro životní prostředí.

Popis klimatického typu.

Tabulka 1 Klimatické třídy

Třída	Symbol	Rozsah okolní teploty
Rozšířené mírné	SN	+ 10 to + 32
Mírný	N	+ 16 to + 32
Subtropický	ST	+ 16 to + 38
Tropický	T	+ 16 to + 43

Rozšířená teplota: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 10 ° C do 32 ° C“; temperate: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 16 ° C do 32 ° C“; Subtropické: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 16 ° C do 38 ° C“; Tropical: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 16 ° C do 43 ° C“;

CZ

Vážený zákazníku

Vážený zákazníku, pokud potřebujete zákaznický servis, další informace najdete v záručním listu

TCL

The Creative Life
