MANUAL DE UTILIZADOR RF260BWE0 TCL

Este guia de serviço segue um formato universal para a nossa empresa.
Consulte a operação correspondente para configurações físicas específicas.
As imagens são apenas para referência; os produtos podem estar sujeitos a alterações sem aviso prévio.
■Leia atentamente as instruções de operação antes de ligar a máquina e guarde-as em um local seguro por favor.

PT

TCL

RF260BWE0

MANUAL DO USUÁRIO

FRIGORÍFICO

LEIA TODAS AS INSTRUÇÕES ANTES DE USAR ESTE ELETRODOMÉSTICO

Índice

Obrigado por adquirir um frigorífico TCL. Vimos por este meio manifestar os nossos agradecimentos. Bem-vindo ao Frigorífico TCL. Faremos o nosso melhor para lhe fornecer um serviço de qualidade.

Instruções de segurança P2

Introdução do produto P5

Manuseio e colocação P6

Preparação para uso P7

Botão de operação P7

Regulação de temperatura P7

Armazenamento de alimentos P8

Descongelar P8

Fazer gelo P8

Regulação de temperatura com detecção automática P8

Método de desmontagem de acessórios ____ P9

Manutenção P9

Análise de falha P10

Condição de não falha P10

Parâmetros técnicos e lista de embalagem P11

1. Este aparelho não é recomendado para uso por pessoas com capacidade física, sensorial ou mental reduzida, ou falta de experiência e conhecimento, incluindo crianças, a menos que seu uso seja supervisionado ou instruído por uma pessoa responsável por sua segurança. As crianças devem ser supervisionadas para mantê-las afastadas do aparelho.

2. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, seu agente de serviço ou uma pessoa igualmente qualificada para evitar riscos.

3. Crianças com 8 anos ou mais e pessoas com capacidade física, sensorial ou intelectual reduzida ou falta de experiência e conhecimento podem usar este aparelho, desde que sejam supervisionadas ou instruídas sobre seu uso seguro e compreendam os perigos envolvidos. As crianças devem ser mantidas afastadas deste aparelho. A limpeza e manutenção do usuário não devem ser realizadas por crianças sem supervisão.

4. AVISO: Mantenha os orifícios de ventilação no invólucro do aparelho ou na estrutura embutida limpos e desobstruídos.

5. ATENÇÃO: Não utilize dispositivos mecânicos ou outros métodos para acelerar o processo de degelo além dos recomendados pelo fabricante.

6. ATENÇÃO: Não danifique o circuito de refrigeração.

7. ATENÇÃO: Não use outros aparelhos na despensa deste aparelho, a menos que sejam do tipo recomendado pelo fabricante.

8. Não armazene substâncias explosivas, como latas de aerossol contendo propulsores inflamáveis, no aparelho.

9. Este aparelho é adequado para fins domésticos e similares, tais como:

— áreas de cozinha em lojas, escritórios e outros ambientes de trabalho;

— Casas de fazenda, bem como hotéis, motéis e outros ambientes residenciais;

— ambiente de tipo de cama e café da manhã;

— Cafeteria e ambientes semelhantes de aplicativos não varejistas.

1. AVISO

AVISO: Não são permitidas obstruções ao redor deste aparelho ou em uma estrutura embutida para garantir ventilação livre.

AVISO: Não utilize nenhum dispositivo mecânico ou outro método para acelerar o processo de degelo que não seja o recomendado pelo fabricante.

AVISO: Não danifique o circuito de refrigeração.

AVISO: Não use outros aparelhos na despensa deste aparelho, a menos que sejam do tipo recomendado pelo fabricante.

AVISO: Nunca guarde bebidas líquidas ou alimentos em recipientes de vidro no compartimento do refrigerador, pois podem rebentar.

Aviso: Se houver corte de energia, o refrigerador deverá ser ligado após 5 minutos para evitar danos ao compressor.

AVISO: Se você encontrar alguma peça energizada, ruído anormal, cheiro, fumaça ou outras condições anormais durante o uso, desligue imediatamente a energia e entre em contato com o departamento de serviço pós-venda da empresa a tempo.

AVISO: Nunca coloque os dedos ou as mãos sob o refrigerador, especialmente na parte inferior traseira do refrigerador; Caso contrário, pode ser cortado por objetos pontiagudos.

AVISO: As crianças não devem brincar ou subir no frigorífico. As crianças devem operar sob a supervisão dos pais para evitar perigos.

AVISO: Nunca coloque as mãos entre as portas para abrir ou fechar a porta, pois os dedos podem ficar presos. A maçaneta da porta serve apenas para abrir ou fechar a porta do refrigerador.

AVISO: As dobradiças da porta e o corpo da porta do refrigerador usado devem ser removidos para evitar que crianças entrem na porta e causem acidentes, e devem ser entregues a revendedores de eletrodomésticos/agências de serviço pós-venda/empresas de reciclagem, e não devem ser descartados sem autorização.

AVISO: Nos tipos de clima classificados SN, N e ST, a faixa de temperatura ambiente de operação deste aparelho é de 10°C\~38°C; Nos tipos de clima SN, N, ST e T, a faixa de temperatura ambiente de operação deste aparelho é de 10°C\~43°C. Se o aparelho for operado fora do tipo de clima nominal (intervalo de temperatura ambiente), o aparelho pode não ser capaz de manter a temperatura interna necessária.

AVISO: Risco de material inflamável

AVISO: Ao colocar o aparelho, certifique-se de que o cabo de alimentação não está preso ou danificado.

AVISO: Não coloque várias tomadas portáteis ou fontes de energia portáteis na parte traseira deste aparelho.

Crianças de 3 a 8 anos não podem carregar e descarregar equipamentos de refrigeração.

Deixar a porta aberta por um longo período de tempo pode fazer com que a temperatura no compartimento de armazenamento do aparelho aumente significativamente.

Limpe regularmente de superfícies de contato com alimentos e sistemas de drenagem acessíveis.

Se o reservatório de água não for usado por 48 horas, deve ser limpo a tempo; se a água não for retirada por 5 dias, o sistema de água conectado ao sistema de abastecimento de água deve ser limpo.

Armazene a carne crua e o peixe em recipientes adequados no refrigerador, onde não possam tocar ou pingar em outros alimentos.

a compartimento do refrigerador de 2 estrelas é ideal para armazenar alimentos pré-congelados, armazenar ou fazer sorvete e fazer cubos de gelo.

Os compartimentos de armazenamento de 1, 2 e 3 estrelas não são adequados para congelar alimentos frescos. Se o equipamento de refrigeração ficar inativo por um longo período, desligue a energia, descongele, limpe e seque a tempo e mantenha a porta aberta para evitar que mofo apareça no aparelho.

2. Notas

NOTA: A fonte de alimentação deste produto deve ser consistente com a fonte de alimentação na placa de identificação e usar uma tomada de três orifícios independente padrão (acima de 10A e aterramento confiável). Não compartilhe uma tomada com vários aparelhos; caso contrário, o superaquecimento pode resultar em incêndio.

NOTA: Nunca puxe o cabo de alimentação com as mãos. A fonte de alimentação deve ser desconectada segurando o plugue principal e puxando-o para fora da tomada. Nunca toque no cabo de alimentação ou conector com as mãos molhadas para evitar choque elétrico.

NOTA: Evite prender o cabo de alimentação no refrigerador ou em objetos pesados e não dobre o cabo de alimentação excessivamente. Cabos de alimentação danificados ou descascados podem resultar em incêndio ou choque elétrico. Se o cabo de alimentação estiver quebrado ou cortado, entre em contato com o departamento de serviço pós-venda imediatamente.

NOTA: Substâncias inflamáveis e explosivas ou substâncias ácidas ou alcalinas corrosivas não podem ser armazenadas no refrigerador.

Instruções de Segurança

NOTA: O frigorífico deve ser colocado num local protegido da chuva e da luz solar direta.

NOTA: Não coloque recipientes com líquidos em cima do refrigerador, pois recipientes quebrados ou virados podem afetar o isolamento elétrico do refrigerador e causar choque elétrico ou incêndio.

NOTA: Não desmonte ou modifique o refrigerador sem permissão. O reparo do refrigerador deve ser feito por um profissional.

NOTA: Se houver vazamento de gás inflamável, como vazamento de gás, primeiro a válvula de vazamento deve ser fechada e depois aberta a janela para ventilação. Ao mesmo tempo, é proibido desconectar o conector do refrigerador imediatamente para evitar incêndio ou explosão causada por faíscas elétricas.

NOTA: Quando o equipamento de refrigeração (especialmente a compartimento do refrigerador tipo I) é colocado em uma temperatura abaixo da faixa de temperatura projetada do equipamento de refrigeração por um longo período, pode não conseguir continuar a operar (o armazenamento pode descongelar ou a temperatura do o compartimento de alimentos congelados pode estar muito alto).

NOTA: As bebidas efervescentes não devem ser armazenadas em compartimento do refrigeradores ou refrigeradores de alimentos, nem em câmaras criogênicas ou refrigeradores, nem certos produtos, como água gelada, devem ser consumidos muito frios.

NOTA: Não armazene alimentos de qualquer tipo além do tempo de armazenamento recomendado pelo fabricante.

NOTA: Ao descongelar em uma unidade refrigerada, proteja os alimentos congelados do aumento excessivo de temperatura, como embrulhando os alimentos congelados em várias camadas de jornal.

NOTA: Durante o descongelamento manual, manutenção ou limpeza, os alimentos congelados podem ter uma vida útil mais curta devido ao aumento da temperatura.

NOTA: No caso de inatividade prolongada do equipamento de refrigeração (interrupção de energia ou falha do sistema de refrigeração), é necessário prestar atenção aos alimentos congelados armazenados.

NOTA: Quando o equipamento de refrigeração estiver aberto e fora de uso por um curto ou longo período de tempo (por exemplo, esvaziamento, limpeza e secagem, portas ou tampas entreabertas), medidas apropriadas devem ser tomadas.

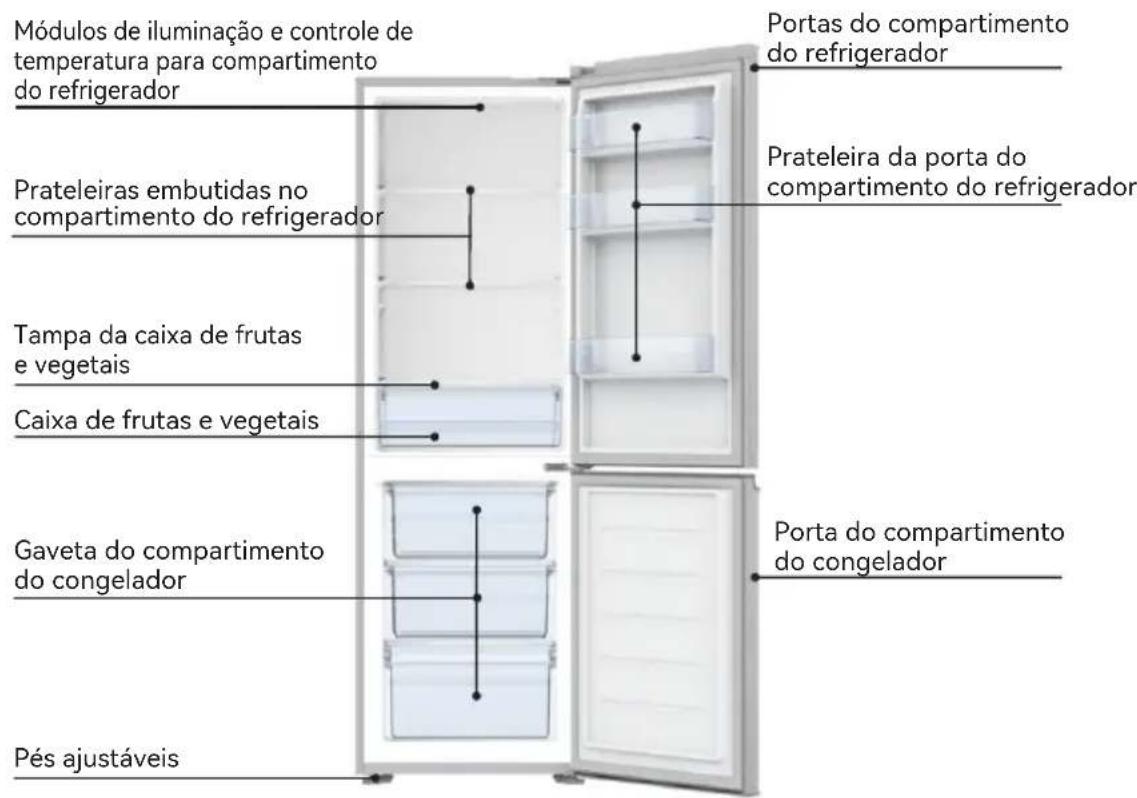

Módulos de iluminação e controle de temperatura para compartimento do refrigerador Portas do compartimento do refrigerador Prateleiras embutidas no compartimento do refrigerador Prateleira da porta do compartimento do refrigerador Tampa da caixa de frutas e vegetais Caixa de frutas e vegetais Gaveta do compartimento do congelador Porta do compartimento do congelador Pés ajustáveis

Os produtos mostrados na imagem são apenas para referência

Características

-- Usando refrigerantes ecológicos, adequados para materiais sem CFC, materiais ecológicos R600a. 80% dos principais materiais podem ser reciclados;
-- A gaveta transparente tem uma aparência nova e a comida dentro pode ser vista de relance;
-- A prateleira refrigerada de vidro temperado é ajustável em altura, resistente ao desgaste, resistente ao calor e prática;
-- Condensador oculto é adequado para design traseiro. Estilo elegante e simples, fácil de limpar, alta utilização de espaço;
-- Este produto adota um compressor silencioso de marca internacional de alta eficiência e tecnologia especial de formação de espuma, possui características de baixo ruído e baixo consumo de energia, sendo mais adequado para uso doméstico e comercial.

Notas:

Se o seu produto for uma versão modificada, pode não ser exatamente igual ao produto na especificação. No entanto, as propriedades e métodos de sua aplicação permanecem os mesmos. Por favor, tenha certeza de usar.

Manuseio e Colocação

Deve haver algum espaço ao redor do refrigerador, conforme mostrado na figura.

>10cm >10cm >10cm >10cm

Durante o transporte, a lateral da porta do refrigerador não deve entrar em contato com a ferramenta de transporte.

<45°

O refrigerador deve ser colocado em um ambiente seco e bem ventilado, longe da luz solar direta e de fontes de calor.

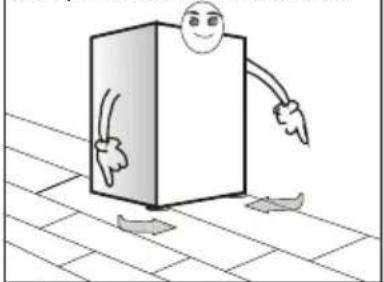

O refrigerador deve ser colocado em uma superfície plana e firme. Se o terreno for irregular, ajuste os pés ajustáveis para mantê-lo nivelado.

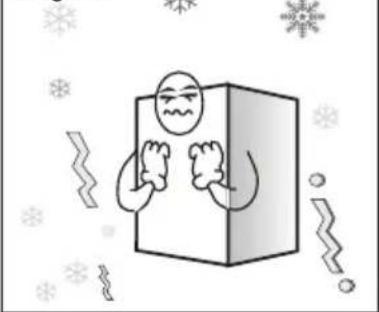

Nunca coloque o refrigerador em um ambiente extremamente frio, pois pode congelar.

Remover a base de espuma é bom para resfriar o fundo e evitar incêndios.

-- Ao mover o refrigerador, são necessárias pelo menos duas pessoas - uma pessoa levanta a parte superior da parte traseira e a outra a parte inferior da parte traseira (se uma peça ficar presa, é muito perigoso e pode causar um acidente).
-- Ao mover o refrigerador, as corrediças podem danificar e arranhar o piso. Se o refrigerador precisar ser movido por longas distâncias, deve-se usar fita adesiva para prender os acessórios internos. Caso contrário, os acessórios podem ser danificados ao bater uns nos outros.
-- Por favor, coloque a geladeira em um local com pouca ou pouca vibração. Para usuários em áreas onde ocorrem terremotos com frequência, prenda o refrigerador a uma parede ou poste. Caso contrá rio, o refrigerador cairá e causará um acidente.
-- Deve haver espaço suficiente ao redor do refrigerador. Se o vão for muito pequeno ou o item for colocado em cima do refrigerador ou próximo à lateral, ou colado na lateral, afetará a dissipação de calor do refrigerador, resultando em desperdício desnecessário de energia elétrica e queima da parede e outros itens; o contato entre o fundo e a parede causará vibração e ruído;
-- Ajuste a frente do refrigerador e os pés ajustáveis para que fiquem nivelados. Se o refrigerador estiver em um piso irregular, haverá vibração e ruído.

Preparação para uso

1. Remova todos os componentes da embalagem, como fita adesiva, etc., especialmente a base de espuma.
2. Use um pano úmido embebido em água morna para limpar o interior e o exterior do refrigerador (detergente neutro pode ser adicionado à água morna).
3. Depois de nivelar e limpar o refrigerador, deixe-o por cerca de 2 horas antes de conectá-lo à tomada, e o refrigerador deve ser resfriado por 2 a 3 horas antes de armazenar alimentos.

PT

Botão de Operação

Regulação de temperatura

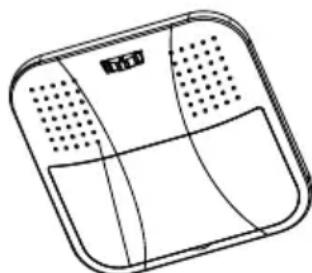

-- A temperatura do refrigerador é controlada por um termostato instalado na câmara frigorífica, com 8 marchas (0, 1, 2, ... 7). Painel de controle da luz de controle de temperatura: Quando o botão de controle de temperatura é girado de 0 a 7, a temperatura no refrigerador diminuirá gradualmente. Pelo contrário, a temperatura aumenta gradativamente;

-- O usuário pode ajustar o botão de controle de temperatura para diferentes posições de acordo com as condições específicas do ambiente de uso do refrigerador e armazenamento de alimentos;

-- Quando o botão de controle de temperatura é colocado em marchas diferentes, a temperatura no refrigerador mudará e o consumo de energia será ligeiramente diferente:

-- Ao considerar proteção contra corrosão e consumo de energia, é recomendável ajustar o arquivo de acordo com os seguintes padrões:

2 a 4 marchas no verão, 4 marchas na primavera e no outono e 4 a 6 marchas no inverno.

Armazenamento de Alimentos

Compartimento do refrigerador (2°C \~ 8°C)

-- O compartimento do refrigerador é usada principalmente para armazenar alimentos de curto prazo, como leite, ovos e bebidas engarrafadas.
-- vegetais e frutas devem ser colocados na caixa de frutas e vegetais para evitar a perda de água.
--Alimentos cozidos devem ser colocados no refrigerador depois de embalados em um saco de conservação para evitar que congelem na parte de trás do refrigerador e aumentem a potência.

Compartimento do Congelador (-22°C \~ -15°C)

-- O compartimento do congelador é utilizado para armazenamento de alimentos a longo prazo.
-- O peixe e a carne a congelar devem ser cortados em pedaços pequenos, embalados separadamente em sacos ziplock e colocados na gaveta do congelador.
-- Recipientes de vidro ou recipientes herméticos cheios de líquidos não devem ser armazenados no freezer para evitar o risco de estourar devido ao congelamento.
-- Alimentos frescos não devem ser armazenados junto com alimentos congelados.

Descongelar

Descongelar no Compartimento do refrigerador

Se for detectado gelo na parte traseira do compartimento do refrigerador e o sistema de refrigeração for afetado, o compartimento do refrigerador deve ser descongelado primeiro. Ao descongelar, coloque o botão de controle de temperatura na posição "0" e mude o botão para o estado original após o descongelamento.

Descongelar no Compartimento do Congelador

Se for detectada uma espessa camada de gelo no evaporador do compartimento do congelador, é necessário descongelar. Desligue e desconecte o refrigerador da rede elétrica, remova as gavetas do compartimento do congelador e deixe a porta do refrigerador aberta. Depois que a camada de gelo derreter automaticamente, use um pano limpo e seco para limpar a água do evaporador, forro da porta e gaveta e, em seguida, coloque a gaveta de volta nocompartimento do congelador.

Nota:

1. Não utilize utensílios de metal para descongelar, para não danificar o refrigerador.
2. Não use um aquecedor elétrico para descongelar o refrigerador.

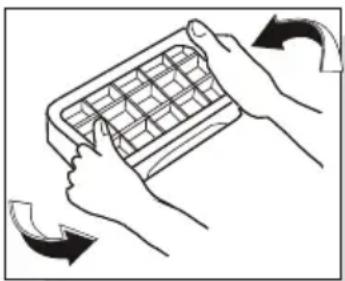

Fazer gelo (se o aparelho tiver esta função)

Despeje 4/5 de água na caixa do fabricante de gelo e, em seguida, coloque a caixa do fabricante de gelo nocompartimento do congelador. Quando a água na máquina de gelo se transformar em gelo, gire ligeiramente a máquina de gelo para separar o gelo da máquina de gelo. No entanto, não dobre a máquina de fazer gelo. Ao separar os cubos de gelo, use uma caixa seca para cobrir a caixa da máquina de gelo para evitar queimaduras por frio nos dedos.

Regulação de temperatura com deteção automática

Quando a temperatura ambiente for inferior a 10°C, o produto ativará automaticamente a função de compensação de aquecimento elétrico. Por favor, use este produto com confiança.

Substituição da fonte de luz (somente LED) por um profissional

Botão de Operação

Método de desmontagem de acessórios

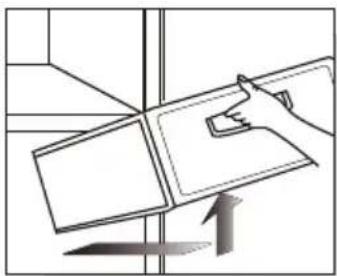

-- Prateleira de vidro no refrigerador: A prateleira é regulável em altura para facilitar o armazenamento de itens de diferentes volumes. Remova puxando suavemente para fora e para cima.

-- Caixa de frutas e vegetais: usada para armazenar vegetais e frutas. Puxe para fora para remover.

-- Gavetas no compartimento do congelador: adequadas para armazenar alimentos de longa duração, como carne e peixe. Puxe para fora e levante para remover.

Lembrete caloroso: Recomenda-se cortar pedaços grandes de carne em pedaços pequenos e colocá-los no refrigerador para evitar dificuldades em cortá-los após o congelamento. Os alimentos ultracongelados devem ser distribuídos uniformemente e armazenados centralmente após o congelamento.

-- Prateleira da porta do refrigerador: serve para guardar ovos, várias bebidas engarrafadas e outros artigos diversos. Levante suavemente para remover.

Nota: Durante a desmontagem, não force a prateleira da porta do compartimento do refrigerador para evitar danos ao refrigerador.

Puxe suavemente para cima e para fora para remover

Puxe suavemente para fora e para cima para remover

Manutenção

Recomenda-se fazer manutenção no refrigerador uma vez por mês;

-- Desconecte o plugue da tomada para evitar choque elétrico; -- Limpe o óleo e outras sujeiras com um pano úmido ou detergente neutro (essência de detergente). Em seguida, limpe bem o limpador.

-- Não utilize detergente alcalino, sabão em pó, gasolina e álcool, pó de talco, etc., caso contrário poderá danificar o revestimento ou o plástico; -- Limpe regularmente a caixa do refrigerador, remova a poeira do chão e mantenha o refrigerador limpo.

Verifique após a manutenção:

1. Se o cabo de alimentação e o plugue estão danificados;
2. Se há poeira no plugue de alimentação;
3. Se o plugue está anormalmente quente;
4. Se o soquete está solto;
5. Se o plugue está totalmente inserido.

Nota:

Se o cabo de alimentação e o plugue estiverem danificados e empoeirados, pode ocorrer choque elétrico ou incêndio;

Após desligar, deve aguardar 5 minutos antes de ligar novamente; Nunca coloque as mãos sob a geladeira para evitar ferimentos.

Por favor, use detergente neutro

Analises de Falhas

Antes de ocorrer uma falha que exija manutenção, os seguintes itens devem ser verificados:

Problema: O refrigerador não funciona, o efeito de arrefecimento é fraco

Razões: 1. Verifique a conexão de energia. 2. Verifique se o refrigerador não está exposto à luz direta do sol ou se há alguma fonte de calor por perto. 3. Verifique se há espaço para dissipação de calor ao redor do refrigerador.

Solução: 1. Conecte a fonte de alimentação. 2. Mova o refrigerador para um local longe da luz solar direta e de fontes de calor. 3. Deixe espaço suficiente entre o refrigerador e a parede.

Problema: A comida no compartimento do refrigerador está congelada

Razões: 1. Verifique se a temperatura definida está muito baixa. 2. Verifique se os alimentos com excesso de umidade estão muito próximos da parede traseira.

Solução: 1. Aumente adequadamente a temperatura. 2. Mova os alimentos com excesso de umidade para a prateleira de vidro na lateral da porta.

Problema: Ruído anormal no refrigerador

Razões: 1. Verifique se o fundo do refrigerador está estável. 2. Verifique se o refrigerador não está muito pró xima da parede. 3. Verifique se o refrigerador está em contato com outros objetos.

Solução: 1. Ajuste os pés ajustáveis na parte inferior para estabilizar o refrigerador. 2. Deixe espaço suficiente ao redor do refrigerador. 3. Remova a obstrução.

Problema: Há um cheiro estranho no refrigerador

Razões: 1. Verifique se os alimentos estão selados e armazenados. 2. Verifique se o refrigerador está limpo. 3. Verifique se os alimentos foram armazenados por muito tempo.

Soluções: 1. Selar os alimentos. 2. Limpe o refrigerador regularmente. 3. Não armazene alimentos por muito tempo.

Condição de Não Falha

Fenômeno: As superfícies em ambos os lados do refrigerador e o espaço entre o compartimento do refrigerador e o compartimento do congelador estão quentes.

Causa: Os tubos do refrigerador (condensador, tubo antiembaçante) estão localizados em ambos os lados e na frente do refrigerador para dissipar o calor e evitar a condensação.

Fenômeno: A porta do refrigerador está muito apertada e difícil de abrir.

Causa: A porta não pode ser reaberta imediatamente após o fechamento porque o ar quente entra no refrigerador e se contrai criando um diferencial de pressão. Depois de um tempo, a porta pode ser facilmente aberta.

Fenômeno: Ouve-se o som de água no refrigerador

Causa: Ao ligar ou desligar o compressor, o refrigerante emitirá este ruído; a água produzida após o degelo também emitirá este ruído.

Fenômeno: Há um "clique" ou som de tique-taque no refrigerador

Causa: A contração e expansão do invólucro podem produzir este som, que pode ser ouvido quando o gabinete esfria ou quando a porta é aberta.

Fenômeno: Há um zumbido no refrigerador

Causa: O compressor faz este barulho (será mais alto se o refrigerador não estiver nivelada)

Fenômeno: Há condensação ou gelo na superfície da porta do compartimento do congelador ou na superfície dos alimentos

Causa: A temperatura ou umidade ao redor do refrigerador é alta; a porta fica aberta por muito tempo; alimentos com muita umidade não estão bem fechados ou embalados.

Fenômeno: Há condensação na superfície da lâmpada embutida

Causa: O calor será gerado após o acendimento e a porta ficará aberta por muito tempo. Portanto, há uma diferença de temperatura e, portanto, ocorrerá condensação na caixa de luz.

Fenômeno: Há condensação e névoa de água na caixa

Causa: A umidade ao redor do refrigerador é alta e a umidade do ar se acumula no refrigerador para formar condensação.

Parâmetros técnicos

Modelo	RF260BWE0
Tipo de clima	SN/N/ST
Resistência a choque elétrico	I
Logotipo da estrela
Capacidade totais	260L
Capacidade de compartimento do congelador	73L
Tipo de energia	220-240V~/50Hz
Corrente nominal	0.6A
Consumo de energia	213kWh/a
Potência da lâmpada	1W
Peso	50kg
Tamanho(WxDxHmm)	545x545x1823
Refrigerante e carga	R600a,43g
Nível de ruído (dB(A)re 1 pW)	40
Desempenho de congelamento	3.3kg/24h

Lista de embalagem

ModeloAnexo	RF260BWE0
Refrigerador	2
Tampa de frutas e vegetais	1
Caixa de frutas e vegetais	1
Caixa de gelo	1
Caixa de ovo	1
Prateleira da porta do compartimento do refrigerador	3
Gaveta do congelador	3
Guia do usuário	1
