MANUALE UTENTE RF260BWE0 TCL

■ Questa guida ai servizi è un formato universale per la nostra azienda.
Si prega di fare riferimento all'operazione corrispondente per configurazioni fisiche specifiche.
■Le immagini sono solo di riferimento, i prodotti possono subire modifiche senza preavviso.
Si prega di leggere il manuale d'istruzione prima dell'accensione e conservarlo bene.

IT

TCL

RF260BWE0

Manuale d'uso

Refrigerante

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO

Indice

Grazie per aver acquistato il frigorifero TCL. Espriamo il ringraziamento qui.

Benvenuto ad usare il frigorifero TCL. Saremo disponibili ad offrire i migliori servizi a favore Suo.

Indicazioni di sicurezza P2

Panorama del prodotto P5

Movimentazione e posa P6

Preparazione all'uso P7

Tasti P7

Regolazione della temperatura P7

Conservazione alimentare P8

Sbrinamento P8

Produzione di ghiaccio P8

Autoregolazione della temperatura P8

Metodo di smontaggio accessori ____ P9

Manutenzione P9

Analisi degli errori P10

Casi non di errore P10

Parametri tecnici e distinta d'imballo P11

1. Si sconsiglia a coloro afflitti con qualsiasi difetto fisico, sensoriale, intelligente od inesperti, ignoranti (compresi i bambini) di usare l'elettrodomestico, salvo il monitoraggio o l'istruzione dei propri custodi. I bambini vengono monitorati e allontanati dall'elettrodomestico.

2. In caso di danno al cavo d'alimentazione, la sostituzione compete al costruttore, l'agente dell'assistenza o il personale con qualifica simile per evitare il pericolo.

3. I bambini di 8 anni e più, coloro afflitti con qualsiasi difetto fisico, sensoriale, intelligente od inesperti, ignoranti possono usare l'elettrodomestico a condizione che siano monitorati o istruiti circa l'uso dell'elettrodomestico in sicurezza e informati dei rischi interessati. I bambini vengono allontanati dall'elettrodomestico. I bambini incustoditi non vietati di eseguire la pulizia e la manutenzione.

4. Avvertenza: mantenere la pervietà degli sfiati sull'involucro o la struttura incorporata dell'elettrodomestico.

5. Avvertenza: salvi i metodi raccomandati dal costruttore, non accelerare lo sbrinamento con il dispositivo meccanico od altri metodi.

6. Avvertenza: non danneggiare il circuito di refrigerazione.

7. Avvertenza: non usare un altro elettrodomestico nello spazio di deposito alimentare dell'elettrodomestico in oggetto, salvo i tipi raccomandati dal costruttore.

8. Non conservare i materiali esplosivi nell'elettrodomestico in oggetto, come bombolette aerosol contenenti propellenti infiammabili.

9. L'elettrodomestico si applica all'uso domestico e simile, come:

—Cucine negli empori, uffici ed altri ambienti di lavoro;

—Case rurali ed alberghi, motel ed altri ambienti residenziali;

—Ambienti di alloggio e colazione;

—Ambienti di ristorazione e simili non da vendita

1. Avvertenza

Avvertenza: non ci devono essere ostacoli nei pressi dell'elettrodomestico né nella struttura incorporata per garantire l'areazione libera.

Avvertenza: salvi i metodi raccomandati dal costruttore, non accelerare lo sbrinamento con qualsiasi dispositivo meccanico od altri metodi.

Avvertenza: non danneggiare il circuito di refrigerazione.

Avvertenza: non usare un altro elettrodomestico nello spazio di deposito alimentare dell'elettrodomestico in oggetto, salvo i tipi raccomandati dal costruttore.

Avvertenza: non mettere il contenitore in vetro con bevanda od alimento liquido nel congelatore per evitare la rottura.

Avvertenza: in caso di interruzione, il frigorifero viene alimentato 5 min dopo per evitare il danno al compressore.

Avvertenza: in caso di qualsiasi parte elettrizzata, rumore anormale, odore, fumo od altre anomalie durante il lavoro, è obbligatorio interrompere subito l'alimentazione e contattare tempestivamente il ns. reparto d'assistenza postvendita.

Avvertenza: non mettere il dito né la mano sotto il frigorifero ed in particolare alla parte inferiore posteriore del frigorifero; altrimenti sarebbe possibile il graffio dall'oggetto appuntito.

Avvertenza: I bambini non devono giocare né salite al frigorifero. I bambini devono procedere sotto la vigilanza dei genitori per evitare il rischio.

Avvertenza: non mettere la mano tre le porte del friggo per apertura o chiusura, in modo da evitare l'inceppamento del dito. Le maniglie sulle porte servono meramente l'apertura o la chiusura.

Avvertenza: smontare le cerniere e le porte del frigorifero smaltito per evitare l'ingresso bambinesco e l'incidente, consegnare il frigorifero al distributore/l'assistenza postvendita/impresa di recupero invece di abbandonarlo discrezionalmente.

Avvertenza: nei tipi climatici nominali SN, N e ST, l'elettrodomestico in oggetto funziona ad temperatura ambientale di 10°C\~38°C; nei tipi climatici di SN, N, ST e T, l'elettrodomestico in oggetto funziona ad temperatura ambientale di 10°C\~43°C. Se l'elettrodomestico in oggetto funziona nell diverso tipo climatico nominale (intervallo della temperatura ambientale), non potrebbe mantenere la temperatura interna adeguata.

Avvertenza: pericolo del materiale infiammabile

Avvertenza: porre l'elettrodomestico assicurando che il cavo d'alimentazione non sia bloccato o danneggiato.

Avvertenza: non porre più prese portatili od alimentatori portatili dietro l'elettrodomestico.

I bambini di 3-8 anni non possono scaricare il dispositivo di refrigerazione.

L'apertura da lungo delle porte eleverebbe notevolmente la temperatura interna dell'elettrodomestico.

La pulizia regolare comporterebbe il contatto con la superficie alimentare e facilitare il sistema di drenaggio.

In caso di disattivazione per 48 ore, si consiglia la pulizia tempestiva; in caso di mancante presa d'acqua per 5 giorni, pulire il sistema idrico connesso al sistema d'erogazione.

Conservare la carne ed il pesce crudi nell'adeguato contenitore nel frigorifero per evitare il contatto od il gocciolamento all'altro alimento.

Il congelatore a due stelle serve per conservare gli alimenti precongelati, conservare o produrre l'ice cream e produrre il ghiaccio.

I depositi a uno, due e tre stelle non si applicano al congelamento degli alimenti freschi. Quando il dispositivo di refrigerazione è inattivo da lungo, procedere tempestivamente con l'interruzione, lo sbrinamento, la pulizia e l'asciugatura e mantenere aperte le porte per evitare le muffe nell'elettrodomestico.

2. Attenzione

Attenzione: l'alimentazione del prodotto deve essere uguale a quella sulla targhetta, si richiede l'uso della presa std indipendente a tre fori (da oltre 10 A e messa a terra). La presa non viene condivisa da più dispositivi; altrimenti, il surriscaldo causerebbe l'incendio.

Attenzione: non strappare a mano il cavo d'alimentazione Impugnare la spina d'alimentazione e strapparla dalla presa per evitare l'alimentazione. Non toccare il cavo d'alimentazione né la presa con la mano umida per evitare l'elettrocuzione.

Attenzione: evitare che il cavo d'alimentazione non sia compresso dal frigorifero né qualsiasi peso né piegato eccessivamente. Il danno o la spellatura del cavo d'alimentazione porterebbe all'incendio o l'elettrocuzione. Contattare subito il reparto d'assistenza postvendita in caso di cavo d'alimentazione rotto o tagliato.

Attenzione: non conservare i materiali infiammabili, esplosivi né gli acidi, alcalini corrosivi nel frigorifero.

Indicazioni di sicurezza

Attenzione: il frigorifero viene posto al riparo della pioggia e del sole diretto.

Attenzione: si fa divieto di mettere il contenitore con liquido sul frigorifero, in quanto la rottura od il ribaltamento del contenitore comprometterebbe l'isolamento elettrico del frigorifero e causa l'elettrocuzione o l'incendio.

Attenzione: si fa divieto di smontare o modificare il frigorifero senza permesso. La riparazione del frigorifero compete al personale professionale.

Attenzione: in caso di fuga dei gas combustibili come gas di carbone, chiudere innanzitutto la valvola dove avviene la fuga, poi aprire la finestra per areazione e non strappare immediatamente il raccordo del frigorifero per evitare le scintille elettriche che portano all'incendio o l'esplosione.

Attenzione: quando il dispositivo di refrigerazione (in particolare il congelatore di tipo I) viene posto da lungo a temperatura minore rispetto all'intervello di temperatura progettato, non potrebbe funzionare in continuo (è possibile lo scongelamento del contenuto o l'elevata temperatura nel congelatore).

Attenzione: la bevanda effervescente non viene conservato nel congelatore od la cella frigorifera per alimenti, né nella camera criogenica, alcuni prodotti (come acqua ghiacciata) non vengono consumati a freddo.

Attenzione: gli alimenti di alcuni tipi non vengono conservati per il periodo maggiore rispetto al costruttore alimentare.

Attenzione: ai fini di sbrinamento nel dispositivo di refrigerazione, evitare l'innalzamento eccessivo di temperatura degli alimenti congelati, ad esempio, non avvolgerli in strati di giornali.

Attenzione: durante lo sbrinamento, la manutenzione o la pulizia manuale, l'innalzamento di temperatura degli alimenti congelati potrebbe accorciare la vita di conservazione.

Attenzione: in caso di disattivazione a lungo del dispositivo di refrigerazione (alimentazione interrotta o errore del sistema di refrigerazione), porre attenzione agli alimenti congelati conservati.

Attenzione: intraprendere adeguate misure quando il dispositivo di refrigerazione è aperto o disattivato temporaneamente o a lungo (come svuotamento, pulizia ed asciugatura, porta o coperchio semiaperto).

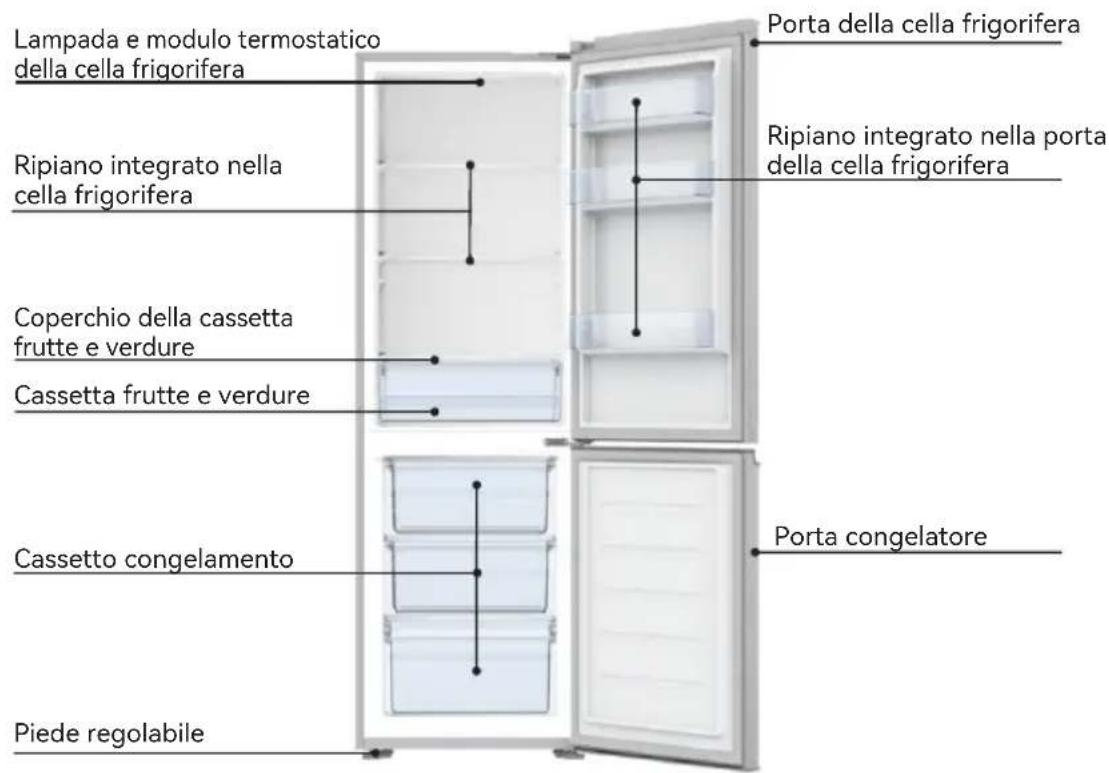

Lampada e modulo termostatico della cella frigorifera Ripiano integrato nella cella frigorifera Coperchio della cassetta frutte e verdure Cassetta frutte e verdure Cassetto congelamento Piede regolabile Porta della cella frigorifera Ripiano integrato nella porta della cella frigorifera Porta congelatore

Il prodotto nella figura è meramente indicativo

Caratteristiche

-- Uso del refrigerante ecologico, applicabile ai materiali senza CFC, materiale ecologico R600a. 80% delle materie principali sono riciclabili:

-- Cassetto trasparente nuovo in aspetto, alimenti contenuti visibili;

-- Ripiano da refrigerazione in vetro temperato regolabile in altezza, resistente all'usura, il calore, pratico;

- Condensatore a scomparsa adatto al design dorsale. Stile tendenziale e minimalista, pulizia facile, tasso d'uso spaziale alto;

-- Il prodotto si realizza con il compressore muto efficace e la speciale tecnologia della schiuma a conchiglia di marchio internazionale, si caratterizza dal basso rumore e consumo energetico, è adatto all'uso domestico e commerciale.

Suggerimento:

Il Suo prodotto non sarebbe uguale rispetto a quello nel manuale quando è bonificato. Ma le caratteristiche ed i metodi d'applicazione rimangono immutati.

Si prega di usare senza preoccupazione.

Movimentazione e posa

Lasciare uno certo spazio attorno al frigorifero come quanto mostra la figura.

>10cm >10cm >10cm >10cm

In sede della movimentazione, il lato portuale del frigorifero non viene messo in contatto con il mezzo di movimentazione.

<45°

Il frigorifero viene posto nell'ambiente asciutto, ben ventilato, al riparo del sole diretto e la sorgente termica.

Il frigorifero viene posto alla superficie solida livellata. In caso di piano rugoso, regolare i piedi ai fini del livellamento.

Non porre il frigorifero nell'ambiente troppo freddo per evitare il congelamento.

Lo smotaggio dle basamento in pluriball favorisce la propria dissipazione di calore ed evitare l'incendio.

-- Il frigorifero viene movimentato da almeno due persone——Una solleva la cima della parte posteriore, l'altra ne solleva il mondo (l'eventuale bloccaggio di qualche parte è pericoloso e causerebbe l'incidente).
-- Durante la movimentazione del frigorifero, la pista inferiore potrebbe danneggiare e graffiare il pavimento. Ai fini di movimentazione su lunga distanza il frigorifero, usare il nastro adesivo per fissare gli accessori interni. Altrimenti, tali accessori sarebbero danneggiati per la collisione.
-- Porre il frigorifero al posto con minore o quasi nessuna vibrazione. Per gli utenti nella regione dove è frequente il sismico, si prega di fissare il frigorifero a muro o sul pilastro. Altrimenti, l'eventuale caduta del frigorifero potrebbe causare l'incidente.
-- Riservare lo spazio sufficiente attorno al frigorifero. In caso di intervallo insufficiente o l'oggetto posto in cima o vicino alla fiancata del frigorifero, incollato alla fiancata, la dissipazione di calore del frigorifero sarebbe compromessa, causando il consumo elettrico inutile e la bruciatura del muro e gli altri oggetti, il contatto tra il dorso ed il muro causerebbe la vibrazione ed il rumore;
-- Regolare il fronte ed i piedi del frigorifero ai fini del livellamento. Quando il frigorifero si trova sul piano rugioso, saranno possibili la vibrazione ed il rumore.

Preparazione all'uso

1. Smontare tutti gli elementi d'imballo come nastro adesivo e in particolare il basamento in pluriball.
2. Pulire internamente ed esternamente il frigorifero con il panno imbevuto con l'acqua tiepida (aggiungere il detergente neutro in acqua tiepida).
3. In seguito al livellamento e la pulizia, lasciare il frigorifero per circa 2 ore e poi attaccare la spina d'alimentzione, lasciare raffreddarsi il frigorifero per 2-3 ore prima di conservare gli alimenti.

Tasti

Regolazione della temperatura

-- La temperatura interna della cella frigorifera viene controllata dal termostato installato dentro che prevede 8 marce (1,2...7) Pannello di controllo a luce termostatica: quando il pomello termostatico ruota da 0 a 7, la temperatura interna si abbassa gradualmente. Nel caso contrario, la temperatura si innalza gradualmente;
-- Si può porre il pomello alla specifica marcia in funzione dell'ambiente d'uso e gli alimenti conservati;
-- La marcia a cui si trova il pomello determina la temperatura interna e la potenza;
-- In considerazione della resistenza alla corrosione e la potenza, si consiglia di cambiare la marcia come segue:

Marcia 2\~4 per estate, marcia 4 per primavera ed autunno, marcia 4\~6 per inverno.

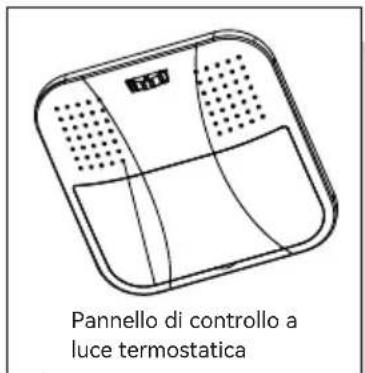

Pannello di controllo a luce termostatica

Tasti

Conservazione alimentare

Cella frigorifera (2°C \~ 8°C)

-- La cella frigorifera serve soprattutto per conservare gli alimenti meno durevoli come latte, uovo e bevande in bottiglia.
-- Le verdure e frutte vengono poste nell'apposita cassa per evitare la perdita d'acqua.
-- Gli alimenti cotti vengono imballati con la custodia prima di essere inseriti nel frigorifero, per evitare la brinata dorsale e l'aumento di potenza.

Congelatore ( -22^ -15^ )

-- Il congelatore serve per conservare gli alimenti durevoli.
-- Affettare i pesci e carni da congelare, imballarli separatamente con la custodia e poi inserirli nel cassetto congelamento.
-- Non inserire i contenitori in vetro o sigillati pieni di liquido nel congelatore per evitare il rischio d'esplosione.
-- Gli alimenti freschi non vengono conservati assieme agli alimenti congelati.

Sbrinamento

Sbrinamento della cella frigorifera

In presenza della brinata posteriore nella cella frigorifera, il sistema di refrigerazione viene sottoposto innanzitutto allo sbrinamento. Nel momento di sbrinamento, porre il pomello termostatico alla marcia “0”. In seguito allo sbrinamento, porre il pomello allo stato originale.

Sbrinamento del congelatore

In presenza di spessa brinata sull'evaporatore del congelatore, è necessario lo sbrinamento. Staccare la spina e interrompere l'alimentazione del frigorifero, estrarre il cassetto dal congelatore, mantenere aperte le porte del frigorifero. Dopo lo scioglimento automatico della brinata, tamponare l'evaporatore, lo strato interno della pota ed il cassetto, poi rimettere il cassetto nel congelatore.

Nota:

1. Non eseguire lo sbrinamento con lo strumento metallico per evitare il danno al frigorifero.
2. Non eseguire lo sbrinamento con il riscaldatore elettrico.

Produzione di ghiaccio (se presente)

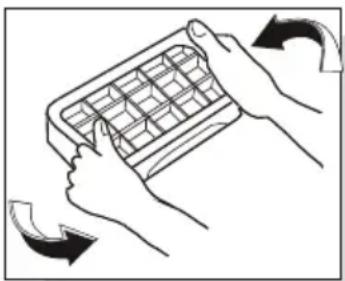

Versare nella cassetta di produzione ghiaccio l'acqua fino al 4/5 della capienza, poi inserire la cassetta nel congelatore. Dopo che l'acqua nella cassetta sia ghiacciata, girare lievemente la cassetta per separare il ghiaccio. Non piegare tuttavia la cassetta. Nella separazione del ghiaccio, coprire la cassetta ghiaccio con la cassa secca per non congelare le dita.

Autoregolazione della temperatura

Quando la temperatura ambientale cade al di sotto del 10°C, si attiverà in

automatico la funzione di compensazione a riscaldamento elettrico. Si prega di usare il prodotto senza preoccupazione.

La sorgente di luce (solo LED) viene sostituita dal personale professionale.

Tasti

Metodo di smontaggio accessori

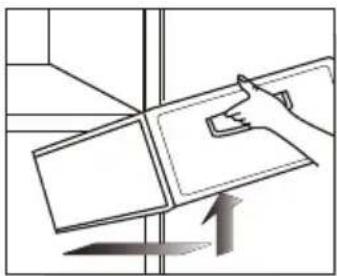

-- Ripiano in vetro nella cella frigorifera: il piano è regolabile in altezza, serve per conservare gli oggetti di diverse grandezze. E' sufficiente tirarlo lievemente verso l'esterno e l'alto per estrazione.

-- Cassetta frutte e verdure: serve per conservare verdure e frutte. E' sufficiente tirarlo lievemente verso l'esterno per estrazione.

-- Cassetto nel congelatore: serve per conservare gli alimenti durevoli come carni e pesci. E' sufficiente tirarlo lievemente verso l'esterno e l'alto per estrazione.

Suggerimento: si consiglia di affettare il grande pezzo di carne e conservarlo nel frigorifero per evitare l'impossibilità di taglio dopo congelamento. Gli alimenti surgelati vengono assemblati, congelati e conservati insieme.

-- Ripiano integrato nella porta della cella frigorifera: serve per conservare uova, varie bevande in bottiglia e altre cose. E' sufficiente sollevarlo lievemente per estrazione.

Nota: durante lo smontaggio, si fa divieto di tirare con forza il ripiano nella porta della cella frigorifera per evitare il danno al frigorifero stesso.

Tirarlo lievemente verso l'alto e l'esterno per estrazione

Tirarlo lievemente verso l'alto e l'esterno per estrazione

Manutenzione

Si consiglia la manutenzione del frigorifero su base mensile;

-- Staccare la spina dell'alimentazione per evitare la folgorazione; -- Eliminare l'olio ed altre sporcizie con il panno umido od il detergente neutro (essenza del detergente). Poi eliminare il detergente.

-- Non usare il detergente alcalino, il sapone in polvere, la benzina e alcool, il borotalco per eventuale danno al rivestimento o la plastica; -- Pulire regolarmente il corpo del frigorifero, depolverare il pavimento, mantenere il frigorifero pulito.

In seguito alla manutenzione, controllare:

1. il cavo d'alimentazione e la spina per il danno;
2. la spina d'alimentazione per la polvere;
3. la spina per la dissipazione di calore anormale;
4. la presa per allentamento;
5. l'inserzione completa della presa.

Nota:

In caso di cavo d'alimentazione, spina danneggiati e contaminati dalla polvere, sarà possibile l'elettrocuzione o l'incendio.

La spina staccata viene attaccata nuovamente 5 min dopo.

Non mettere le mani sotto il frigorifero ai fini di sicurezza.

Staccare la spina d'alimentazione prima di pulire il frigorifero

Usare il detergente neutro

Analisi degli errori

Prima che compaia l'errore richiedente la manutenzione, controllare le voci sottostanti:

Errore: frigorifero non funziona, effetto di refrigerazione carente

Causa: 1. Connessione dell'alimentazione. 2. Presenza di sole diretto o sorgente di calore vicina al frigorifero. 3. Spazio di dissipazione di calore insufficiente attorno al frigorifero.

Soluzione: 1. Connettere l'alimentazione. 2. Spostare il frigorifero al riparo del sole diretto e della sorgente di calore. 3. Lasciare lo spazio sufficiente tra il frigorifero ed il muro.

Errore: alimenti congelati nella cella frigorifera

Causa: 1. Temperatura è impostata bassa. 2. Gli alimenti ricchi d'acqua sono vicini al muro posteriore.

Soluzione: 1. Elevare adeguatamente la temperatura. 2. Spostare gli alimenti ricchi d'acqua al ripiano in vetro al lato delle porte.

Errore: frigorifero rumoroso

Causa: 1. Basamento del frigorifero instabile. 2. Frigorifero troppo vicino al muro. 3. Contatto del frigorifero con altri oggetti.

Soluzione: 1. Regolare i piedi di base per stabilizzare il frigorifero. 2. Lasciare lo spazio sufficiente attorno al frigorifero. 3. Rimuovere gli ostacoli.

Errore: odore nel frigorifero

Causa: 1. Gli alimenti non sono sigillati. 2. Il frigorifero è sporcato. 3. Gli alimenti sono conservati da lungo.

Soluzione: 1. Sigillare gli alimenti. 2. Pulire regolarmente il frigorifero. 3. Non conservare a lungo gli alimenti.

Casi non di errore

Fenomeno: le fiancate del frigorifero e l'isolamento tra la cella frigorifera, il congelatore sono riscaldati.

Causa: i tubi del frigorifero (condensatore, tubo anti-nebbia) si trovano alle fiancate ed il fronte del frigorifero per dissipare il calore ed evitare la condensazione.

Fenomeno: porte frigorifero troppo tese e in apribili.

Causa: la porta non è riapribile subito dopo la chiusura, perché l'aria calda entra nel frigorifero, si contrae e genera la pressione differenziale. La porta è apribile bene dopo un momento.

Fenomeno: suono d'acqua nel frigorifero

Causa: all'avvio o arresto del compressore, il refrigerante suona; l'acqua generato dallo sbrinamento genera anche tale suono.

Fenomeno: clic nel frigorifero

Causa: l'involucro in contrazione e dilatazione emette tale suono; tale suono è presente anche in caso di raffreddamento del corpo o apertura della porta.

Fenomeno: ronzio nel frigorifero

Causa: il compressore in moto può emettere tale suono (il suono è maggiore quando il frigorifero non è livellato)

Fenomeno: condensazione o sbrinamento alla superficie della porta congelatore o dell'alimento

Causa: l'elevata temperatura o umidità attorno al frigorifero; porta aperta da lungo; alimenti ricchi d'acqua non sono sigillati o avvolti bene.

Fenomeno: condensazione alla superficie della luce incorporata

Causa: la luce accesa genera il calore, la porta è aperta da lungo. Esiste quindi l'escursione termica, la scatola luminosa è condensata.

Fenomeno: condensazione e acqua nebulizzata sulla scatola

Causa: l'umidità limitrofa del frigorifero è elevata, l'acqua in gas si aggrega nel frigorifero formando la condensa.

Parametri tecnici

Modello	RF260BWE0
Tipo climatico	SN/N/ST
Resistenza all'elettrocuzione	I
Simbolo a stelle	***
Capienza totale	260L
Capienza del congelatore	73L
Tipo d'alimentazione	220-240V~/50Hz
Corrente nominale	0.6A
Potenza	213kWh/a
Potenza della luce	1W
Peso	50kg
Dimensioni(WxDxHmm)	545x545x1823
Refrigerante e quantità di versamento	R600a,43g
Livello sonoro (dB(A)re 1 pW)	40
Capacità di congelamento	3.3kg/24h

Distinta d'imballo

Modello Allegato	RF260BWE0
Frigorifero	2
Coperchio della cassetta frutte e verdure	1
Cassetta frutte e verdure	1
Cassetta di produzione di ghiaccio	1
Cassetta per uova	1
Ripiano integrato nella porta della cella frigorifera	3
Cassetto congelamento	3
Manuale d’istruzione	1
