MANUAL DE USUARIO RF260BWE0 TCL

■Esta guía de servicio es un formato universal para esta empresa.
■Por favor, consulte la operación correspondiente para conocer las configuraciones físicas
■Las imágenes son solo de referencia, los productos pueden estar sujetos a cambios sin previo aviso.
■Lea atentamente el manual de usuario antes de arrancar y guárdelas correctamente.

ES

TCL

RF260BWE0

MANUAL DE USUARIO

REFRIGERADOR

POR FAVOR, LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ESTE APARATO

Índice

Gracias por comprar un refrigerador TCL. Quisiéramos expresar nuestra gratitud. Bienvenidos al refrigerador TCL. Haremos todo lo posible para brindarle un servicio de calidad.

Instrucciones de seguridad P2

Introducción del producto P5

Transporte y colocación P6

Preparación antes del uso P7

Teclas de operación P7

Ajuste de temperatura P7

Almacenamiento de alimentos P8

Descongelación P8

Elaboración de hielo P8

Regulación de temperatura autodetectable P8

Método de desmontaje de accesorios ____ P9

Cuidado y mantenimiento P9

Análisis de problemas P10

Que no son fallas P10

Parámetros técnicos y lista de embalaje P11

1. El uso de este aparato no es recomendado por ninguna persona (incluidos los niños) con discapacidad física, sensorial o intelectual o falta de experiencia y conocimiento, a menos que su uso sea supervisado o instruido por una persona responsable de su seguridad. Los niños deben ser supervisados para mantenerse alejados del aparato.

2. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o una persona calificada de manera similar para evitar peligros.

3. Los niños de 8 años de edad y mayores y las personas con discapacidad física, sensorial o mental o falta de experiencia y conocimiento pueden usar este aparato, siempre que hayan recibido supervisión o instrucción sobre el uso seguro de este aparato y comprendan los peligros involucrados. Los niños deben mantenerse alejados de este aparato. A los niños no se les permite limpiar y mantener a los usuarios sin supervisión.

4. ADVERTENCIA: Mantenga las rejillas de ventilación en la carcasa del aparato o en la estructura incorporada sin obstrucciones.

5. ADVERTENCIA: No utilice dispositivos mecánicos u otros métodos para acelerar el proceso de descongelación, excepto según lo recomendado por el fabricante.

6. ADVERTENCIA: No dañe el circuito de refrigeración.

7. ADVERTENCIA: No utilice otros electrodomésticos en la despensa de este aparato, a menos que sea del tipo recomendado por el fabricante.

8. No almacene sustancias explosivas, como botes de aerosol que contengan propelente inflamable, en este aparato.

9. Este aparato es adecuado para fines domésticos y similares, tales como:

—Áreas de cocina en tiendas, oficinas y otros entornos de trabajo;

—Casas de campo, así como hoteles, moteles y otros entornos residenciales;

—Ambiente tipo cama y desayuno;

—Alimentos y bebidas y entornos similares de aplicaciones no minorista

1. ADVERTENCIA

ADVERTENCIA: No se permiten obstrucciones alrededor de este aparato o en la estructura empotrada para garantizar una ventilación libre.

ADVERTENCIA: Está prohibido utilizar cualquier dispositivo mecánico u otro método para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

ADVERTENCIA: No dañe el circuito de refrigeración.

ADVERTENCIA: No utilice otros electrodomésticos en la despensa de este aparato, a menos que sea del tipo recomendado por el fabricante.

ADVERTENCIA: Nunca coloque bebidas líquidas o productos alimenticios en recipientes de vidrio en el congelador para evitar roturas.

ADVERTENCIA: Si se corta la alimentación, el refrigerador debe encenderse después de 5 minutos para evitar dañar el compresor.

ADVERTENCIA: Si se encuentran partes activas, ruidos anormales, olores, humo u otras condiciones anormales durante el uso, se debe cortar la energía inmediatamente y comunicar con el departamento de servicio postventa de la compañía a tiempo.

ADVERTENCIA: Nunca coloque los dedos o las manos debajo del refrigerador, especialmente la parte inferior de la parte posterior del refrigerador; De lo contrario, puede ser rayados por objetos afilados.

ADVERTENCIA: Los niños no pueden jugar o trepar al refrigerador. Los niños deben operar bajo la supervisión de los padres para evitar el peligro.

ADVERTENCIA: Nunca coloque la mano entre la puerta del refrigerador para abrir o cerrar la puerta del refrigerador con el fin de evitar atascar los dedos. Los pomos de las puertas solo se usan para abrir o cerrar las puertas del refrigerador.

ADVERTENCIA: Las bisagras y el cuerpo de la puerta del refrigerador residual deben retirarse para evitar que los niños entren por la puerta y causen accidentes, y entregarse a distribuidores de electrodomésticos / agencias de servicio postventa / empresas de reciclaje, y no deben desecharse sin autorización.

ADVERTENCIA: En los tipos de clima nominal SN, N y ST, el rango de temperatura del entorno operativo de este aparato es de 10 °C \~ 38 °C; En los tipos de clima SN, N, ST y T, el rango de temperatura del entorno operativo de este aparato es de 10 °C \~ 43 °C. Si el aparato funciona fuera del tipo de clima nominal (rango de temperatura ambiente), es posible que el aparato no pueda mantener la temperatura interna requerida.

ES

ADVERTENCIA: Riesgos de materiales inflamables

ADVERTENCIA: Al colocar este aparato, asegúrese de que el cable de alimentación no esté sujeto o dañado.

ADVERTENCIA: No coloque más de una toma de corriente portátil o fuente de alimentación portátil en la parte posterior de este aparato.

Los niños de 3 a 8 años no pueden cargar ni descargar equipos de refrigeración.

Abrir la puerta durante mucho tiempo hará que la temperatura en la sala de almacenamiento de este aparato aumente significativamente.

Limpie regularmente las superficies que puedan entrar en contacto con alimentos y los sistemas de drenaje que sean fáciles de operar.

Si el tanque de agua no se ha utilizado durante 48 horas, debe limpiarse a tiempo; si no se ha tomado agua durante 5 días, se debe limpiar el sistema de agua conectado al sistema de suministro de agua.

Guarde la carne y el pescado crudos en recipientes adecuados en el refrigerador para que no entren en contacto y goteen sobre otros alimentos.

El congelador de dos estrellas es adecuado para almacenar alimentos precongelados, almacenar o hacer helados y hacer cubitos de hielo.

Las despensas de una, dos y tres estrellas no son adecuadas para congelar alimentos frescos. Si el equipo de refrigeración está inactivo durante mucho tiempo, apague la alimentación, descongele, limpie y seque a tiempo, y mantenga la puerta abierta para evitar el moho en este aparato.

2. Atención

Atención: La fuente de alimentación de este producto debe ser coherente con la fuente de alimentación de la placa de identificación y utilizar una toma de tres clavijas independiente estándar (superior a 10 A y conectada a tierra de forma fiable). Varios dispositivos no pueden compartir una sola toma de corriente; De lo contrario, el sobrecalentamiento puede provocar un incendio.

Atención: Nunca tire del cable de alimentación con la mano. La fuente de alimentación debe desconectarse sosteniendo el enchufe de alimentación y desenchufándolo de la toma de corriente. Nunca toque el cable de alimentación o el conector con las manos mojadas para evitar descargas eléctricas.

Atención: Evite que el cable de alimentación sea apretado por el refrigerador o cualquier objeto pesado, y no doble el cable de alimentación excesivamente. El daño o la astilla del cable de alimentación pueden provocar un incendio o una descarga eléctrica. Si el cable de alimentación está roto o cortado, póngase en contacto con el departamento de servicio postventa inmediatamente.

Atención: No está permitido almacenar sustancias inflamables y explosivas o sustancias corrosivas, á cidas o alcalinas en el refrigerador.

Instrucciones de seguridad

Atención: El refrigerador debe colocarse en un lugar protegido de la lluvia y la luz solar directa.

Atención: Está prohibido colocar recipientes que contengan líquidos en el refrigerador, ya que la rotura o volteo del recipiente puede afectar el aislamiento eléctrico del refrigerador y causar descargas eléctricas o incendios.

Atención: El refrigerador no se puede desmontar ni modificar sin permiso. Las reparaciones del refrigerador deben ser realizadas por un profesional.

Atención: Si hay fugas de gas inflamable, como gas, primero debe cerrar la válvula donde ocurre la fuga y luego abrir la ventana para ventilación, mientras que está prohibido desenchufar el conector del refrigerador inmediatamente para evitar incendios o explosiones causadas por chispas eléctricas.

Atención: Es posible que los equipos de refrigeración (especialmente los congeladores frigoríficos Tipo I) no funcionen continuamente cuando se dejan a temperaturas inferiores al rango de temperatura de diseño de la unidad de refrigeración durante largos períodos de tiempo (los objetos almacenados pueden descongelarse o los alimentos congelados pueden estar demasiado calientes en interiores).

Atención: Las bebidas efervescentes no deben almacenarse en congeladores de alimentos o cámaras frigoríficas, cámaras criogénicas o refrigeradores, y algunos productos (por ejemplo, agua helada) no deben consumirse demasiado fríos.

Atención: Los alimentos de cualquier tipo no deben exceder el tiempo de almacenamiento recomendado por el fabricante de alimentos.

Atención: Al descongelar en un dispositivo refrigerado, evite el aumento excesivo de la temperatura en los alimentos congelados, como envolver los alimentos congelados en varias capas de periódico.

Atención: Durante la descongelación, el mantenimiento o la limpieza manuales, las temperaturas elevadas de los alimentos congelados pueden acortar la vida útil.

Atención: En el caso de que el equipo de refrigeración no funcione durante mucho tiempo (interrupción de energía o falla del sistema de refrigeración), es necesario prestar atención a los alimentos congelados almacenados.

Atención: Cuando el equipo de refrigeración esté encendido y temporalmente o durante mucho tiempo fuera de servicio (por ejemplo, vaciado, limpieza y secado, puertas o tapas entreabiertas), se deben tomar las medidas adecuadas.

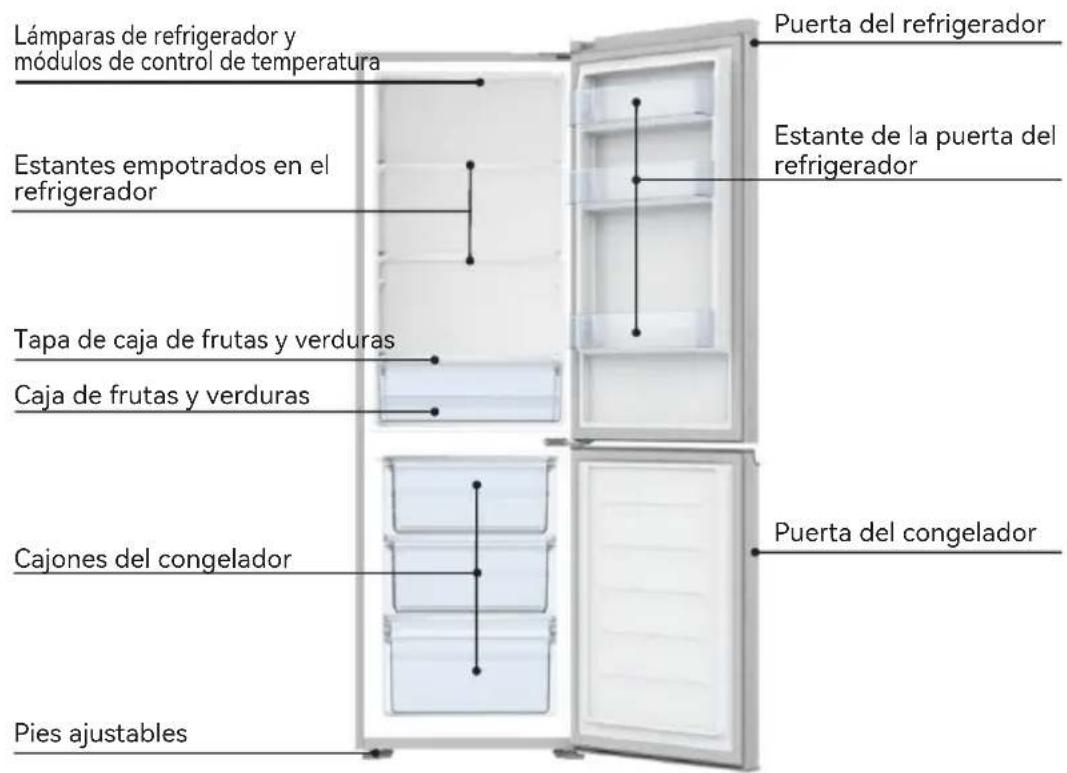

Lámparas de refrigerador y módulos de control de temperatura Estantes empotrados en el refrigerador Tapa de caja de frutas y verduras Caja de frutas y verduras Cajones del congelador Pies ajustables Puerta del refrigerador Estante de la puerta del refrigerador Puerta del congelador

Los productos que se muestran en la imagen son solo para referencia

Características

-- Refrigerante respetuoso con el medio ambiente, adecuado para materiales libres de CFC, material ecológico R600a. El 80% de las materias primas son reciclables;

-- El cajón transparente tiene una apariencia novedosa, y la comida en el interior es clara de un vistazo;

-- Estante refrigerado de vidrio templado ajustable en altura, resistente al desgaste, resistente al calor y práctico;

-- Condensador oculto para diseño trasero. El estilo es moderno y simple, fácil de limpiar y tiene una alta utilización del espacio;

-- Este producto adopta la marca internacional de compresor silencioso de alta eficiencia y tecnología a especial de espuma de carcasa, con características de bajo ruido y bajo consumo de energía, más adecuado para uso doméstico y comercial.

Consejos:

Si su producto es un producto mejorado, puede que no sea totalmente igual que en las instrucciones. Pero no cambiará el rendimiento y el método de aplicación. Por favor, siéntase aliviado por el uso.

Transporte y colocación

Debe haber algo de espacio alrededor del refrigerador, como se muestra en la imagen.

>10cm >10cm >10cm >10cm

Durante el transporte, el lado de la puerta del refrigerador no debe entrar en contacto con la herramienta de transporte.

<45°

El refrigerador debe colocarse en un ambiente seco y bien ventilado, lejos de la luz solar directa y las fuentes de calor.

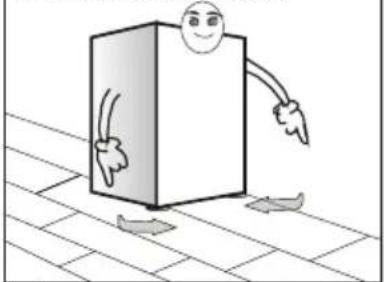

El refrigerador debe colocarse sobre una superficie plana y sólida. Si el suelo es irregular, ajuste los pies ajustables para mantenerlos nivelados.

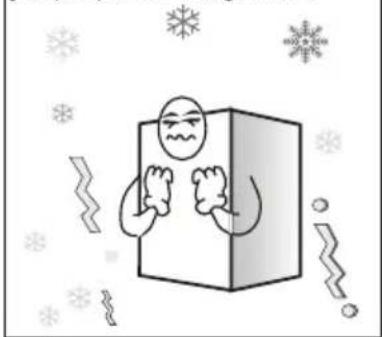

Nunca coloque el refrigerador en un ambiente demasiado enfriado, ya que puede congelarse.

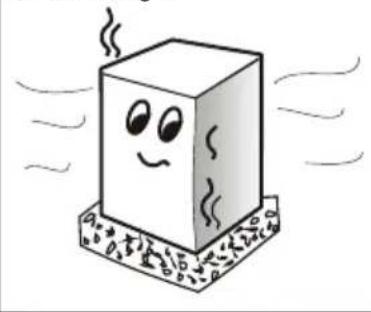

La extracción de la base de espuma facilita la disipación de calor en la parte inferior y evita el fuego.

-- Al transportar el refrigerador, al menos dos personas deben hacerlo juntas: una persona levanta la parte superior de la parte trasera y la otra levanta la parte inferior de la parte trasera (si una parte está sujetada, es muy peligroso y puede provocar un accidente).

-- Al mover el refrigerador, el tobogán puede dañar y rayar el piso. Si es necesario mover el refrigerador a largas distancias, los accesorios internos deben asegurarse con cinta adhesiva. De lo contrario, los accesorios pueden dañarse debido a colisiones entre sí.

-- Coloque el refrigerador en un lugar con poca o ninguna vibración. Para los usuarios en áreas donde los terremotos son frecuentes, fije el refrigerador a una pared o poste. De lo contrario, la caída del refrigerador causará un accidente.

-- Debe haber suficiente espacio alrededor del refrigerador. Si el espacio es demasiado pequeño o el objeto se coloca en la parte superior o cerca del costado del refrigerador, o pegado a un lado, afectará la disipación de calor del refrigerador, lo que resultará en un desperdicio innecesario de energía eléctrica y la quema de paredes y otros artículos; El contacto entre la parte posterior y la pared puede causar vibración y ruido;

-- Ajuste la parte frontal del refrigerador y los pies ajustables para mantenerlos nivelados. Si el refrigerador está en un terreno irregular, causará vibración y ruido.

Preparación antes del uso

1. Retire todos los componentes del embalaje, como la cinta de embalaje, especialmente la base de espuma.

2. Limpie el interior y el exterior del refrigerador con un paño húmedo empapado en agua tibia (se puede agregar detergente neutro al agua tibia).

3. Después de nivelar y limpiar el refrigerador, debe dejarse durante aproximadamente 2 horas antes de enchufar el enchufe de alimentación y enfriar el refrigerador durante 2 a 3 horas antes de almacenar los alimentos.

Teclas de operación

Ajuste de temperatura

-- La temperatura dentro del refrigerador se controla mediante un termostato instalado en la cámara del refrigerador, que tiene 8 grados (0, 1, 2, ..... 7).

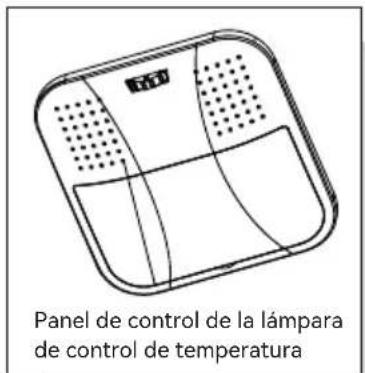

Panel de control de la lámpara de control de temperatura: Cuando la perilla de control de temperatura cambia de 0 a 7, la temperatura en el refrigerador disminuye gradualmente. Por el contrario, la temperatura aumenta gradualmente;

-- Los usuarios pueden colocar la perilla de control de temperatura en diferentes grados de acuerdo con el entorno de uso del refrigerador y la situación específica de almacenamiento de alimentos:

-- Cuando la perilla de control de temperatura se coloca en diferentes grados, la temperatura en el refrigerador cambiará y el consumo de energía será ligeramente diferente:

-- Al considerar los problemas de anticorrosión y consumo de energía a, se recomienda ajustar el archivo de acuerdo con los siguientes estándares:

grados 2 \~ 4 en verano, grado 4 en primavera y otoño, grados 4 \~ 6 en invierno.

Panel de control de la lámpara de control de temperatura

Teclas de operación

Almacenamiento de alimentos

Refrigerador (2°C \~ 8°C)

-- Las cámaras frigoríficas se utilizan principalmente para almacenar alimentos a corto plazo, como leche, huevos y bebidas embotelladas.
-- Las verduras y frutas deben colocarse en la caja de frutas y verduras para evitar la pérdida de agua.
-- Los alimentos cocinados deben empacarse en una bolsa más crujiente y colocarse en el refrigerador para evitar las heladas y el aumento de energía en la parte posterior del refrigerador.

Congelador ( -22^ -15^ )

-- Los congeladores se utilizan para el almacenamiento a largo plazo de alimentos.
-- El pescado y la carne que se van a congelar deben cortarse en trozos pequeños, empacarse por separado en una bolsa más crujiente y colocarse en el cajón del congelador.
-- Los recipientes de vidrio llenos de líquidos o recipientes herméticos no deben almacenarse en el compartimiento del congelador para evitar el riesgo de estallido debido a la congelación.
-- Los alimentos frescos no deben almacenarse con alimentos congelados.

Descongelación

Descongelación del refrigerador

Si se detecta una capa de escarcha en la parte posterior de la cámara frigorífica y el sistema de refrigeración se ve afectado, primero se debe descongelar la cámara frigorífica. Al descongelar, ajuste la perilla de control de temperatura a "0" y cambie la perilla a su estado original después de la descongelación.

Descongelación del congelador

Si se detecta una capa gruesa de escarcha en el evaporador del congelador, se requiere descongelación. Desenchufe y desconecte el refrigerador, saque el cajón del congelador y mantenga la puerta del refrigerador abierta. Después de que la capa de escarcha se haya derretido automáticamente, use un paño limpio y seco para secar el agua en el evaporador, la vejiga de la puerta y el cajón, y luego devuelva el cajón al congelador.

Nota:

1. No utilice herramientas metálicas para descongelar para evitar dañar el refrigerador.
2. No utilice un calentador eléctrico para descongelar el refrigerador.

Elaboración de hielo (Si este aparato tiene esta función)

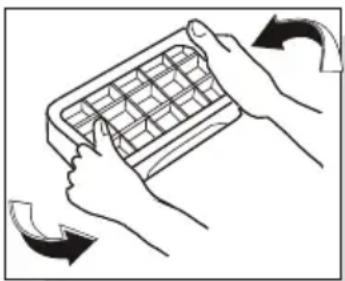

Vierta 4/5 del agua en la caja de hielos y colóquela en el congelador. Cuando el agua de la caja se convierta en hielo, gire la caja ligeramente para separar el hielo de la caja. Sin embargo, no doble la caja de hielo. Al separar el hielo, envuelva la caja de hielo con una caja seca para evitar la congelación de los dedos.

Regulación de temperatura autodetectable

Cuando la temperatura ambiente es inferior a 10 °C, este producto habilitará automáticamente la función de compensación de calefacción eléctrica. Utilice este producto con confianza.

La fuente de luz (solo LED) será reemplazada por un profesional

Teclas de operación

Método de desmontaje de accesorios

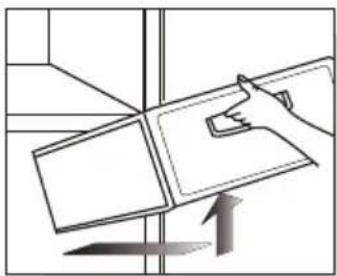

-- Tablero de almacenamiento de vidrio en la cámara frigorífica: La altura del tablero de almacenamiento es ajustable, lo cual es conveniente para almacenar objetos de diferentes volúmenes. Tire suavemente hacia afuera y hacia arriba para sacar.

-- Caja de frutas y verduras: se utiliza para almacenar verduras y frutas. Tire hacia afuera para sacar.

-- Cajones en el congelador: adecuados para almacenar alimentos conservados a largo plazo, como carne y pescado. Tire hacia afuera y levante hacia arriba para sacar.

Consejos: Se recomienda cortar trozos grandes de carne en trozos pequeños y ponerlos en el refrigerador para evitar cortes difíciles después de la congelación. Los alimentos ultracongelados deben distribuirse uniformemente y almacenarse centralmente después de la congelación.

-- Estante de la puerta del refrigerador: para almacenar huevos, varias bebidas embotelladas y otros artículos diversos. Levante suavemente para quitar.

Nota: Durante el proceso de desmontaje, no saque por la fuerza el estante de la puerta del refrigerador para evitar daños en el refrigerador.

Tire suavemente hacia arriba y hacia afuera para sacar

Tire suavemente hacia afuera y hacia arriba para sacar

Cuidado y mantenimiento

Se recomienda mantener el refrigerador una vez al mes;

-- Desconecte el enchufe de alimentación para evitar descargas eléctricas;

-- Use un paño húmedo o detergente neutro (esencia de detergente) para limpiar el aceite y otra suciedad. Luego limpie bien el detergente.

-- No use detergente alcalino, jabón en polvo, gasolina y alcohol, talco, etc.; de lo contrario, puede dañar el recubrimiento o el plástico;

-- Limpie la caja del refrigerador regularmente, retire el polvo del piso y mantenga el refrigerador limpio.

Controles posteriores al mantenimiento:

1. Si el cable de alimentación y el enchufe están dañados;
2. Si hay acumulación de polvo en el enchufe de alimentación;
3. Si el enchufe está anormalmente caliente;
4. Si la toma de corriente está suelta;
5. Si el enchufe está completamente insertado.

Nota:

Si el cable de alimentación y el enchufe están dañados y se acumula polvo, puede producirse una descarga eléctrica o un incendio;

Después de desenchufar, deben pasar 5 minutos antes de que se pueda volver a insertar;

Nunca coloque las manos debajo del refrigerador para evitar lesiones.

El enchufe de alimentación debe desenchufarse antes de limpiar el refrigerador

Solución de problemas

Antes de que se produzca un problema que requiera solución, se deben comprobar los siguientes elementos:

Falla: El refrigerador no funciona y el efecto de refrigeración es pobre

Causa: 1. Compruebe la conexión de alimentación. 2. Compruebe si el refrigerador está expuesto a la luz solar directa o si hay una fuente de calor cerca. 3. Compruebe si hay espacio alrededor del refrigerador para la disipación de calor.

Solución: 1. Conecte la fuente de alimentación. 2. Mueva el refrigerador a un lugar libre de luz solar directa y fuentes de calor. 3. Deje suficiente espacio entre el refrigerador y la pared.

Falla: Los alimentos en el refrigerador están congelados

Causa: 1. Compruebe si la temperatura establecida es demasiado baja. 2. Compruebe si los alimentos con humedad excesiva están demasiado cerca de la pared posterior.

Solución: 1. Aumente la temperatura apropiadamente. 2. Mueva la comida con exceso de humedad al estante de vidrio en el costado de la puerta.

Falla: El refrigerador tiene un ruido anormal

Causa: 1. Compruebe si la parte inferior del refrigerador está estable. 2. Compruebe si el refrigerador no está demasiado cerca de la pared. 3. Revise el refrigerador para ver si está en contacto con otros objetos.

Solución: 1. Ajuste los pies ajustables en la parte inferior para estabilizar el refrigerador. 2. Deje suficiente espacio alrededor del refrigerador. 3. Despeja obstáculos.

Falla: Hay un olor peculiar en el refrigerador

Causa: 1. Compruebe si los alimentos están sellados para su almacenamiento. 2. Compruebe si el refrigerador está limpio. 3. Compruebe si los alimentos se han almacenado durante demasiado tiempo.

Solución: 1. Selle bien los alimentos. 2. Limpie el refrigerador regularmente. 3. No almacene alimentos durante mucho tiempo.

Que no son fallas

Fenómeno: Calentamiento de la superficie en ambos lados del refrigerador y en la parte espaciada entre los compartimentos del refrigerador y el congelador.

Causa: Los tubos del refrigerador (condensador, tubo antivaho) están ubicados en ambos lados y en la parte frontal del refrigerador para disipar el calor y evitar la condensación.

Fenómeno: La puerta del refrigerador es demasiado apretada y no es fácil de abrir.

Causa: La puerta no se puede volver a abrir inmediatamente después de que la cierren porque el aire caliente entra en el refrigerador y se encoge para crear una diferencia de presión. Después de esperar un rato, se puede abrir fácilmente la puerta.

Fenómeno: Hay un sonido de agua en el refrigerador

Causa: Al arrancar o detener el compresor, el refrigerante emite este sonido; este sonido también es producido por el agua producida después de la descongelación.

Fenómeno: Hay un "clic" o tictac en el refrigerador

Causa: Este sonido se produce por la contracción y expansión de la cáscara; este sonido se produce cuando el gabinete se enfría o la puerta se abre.

Fenómeno: Hay un zumbido en el refrigerador

Causa: Este sonido se produce cuando el compresor está funcionando (será más fuerte si el refrigerador no está nivelado)

Fenómeno: Condensación o escarcha en la superficie de la puerta del congelador o en la superficie de los alimentos

Causa: Alta temperatura o humedad alrededor del refrigerador; el tiempo de apertura de la puerta es demasiado largo; los alimentos con humedad excesiva no están sellados o bien envueltos.

Fenómeno: Hay condensación en la superficie de la lámpara incorporada

Causa: El calor se generará después de encender la lámpara y la puerta se abrirá durante demasiado tiempo. Por lo tanto, hay una diferencia de temperatura, por lo que se producirá condensación en la caja de luz.

Fenómeno: Hay condensación y agua nebulizada en la nevera

Causa: La humedad alrededor del refrigerador es alta y la humedad en el aire puede acumularse dentro del refrigerador para formar condensación.

Parámetros técnicos

Modelo	RF260BWE0
Tipo de clima	SN/N/ST
Resistencia a descargas	I
Signo de estrellas
Volumen total	260L
Volumen de la cámara de congelamiento	73L
Tipo de fuente de alimentación 220-240V~/50Hz
Corriente nominal	0.6A
Consumo de energía	213kWh/a
Potencia de la lámpara	1W
Peso	50kg
Dimensiones(WxDxHmm)	545x545x1823
Refrigerante y cantidad de carga	R600a,43g
Nivel de ruido (db (a) re 1 pw)	40
Capacidad de congelación	3.3kg/24h

Lista de embalaje

ModeloAnexo	RF260BWE0
Refrigerador	2
Tapa de caja de frutas y verduras	1
Caja de frutas y verduras	1
Caja de hielos	1
Caja de huevos	1
Soporte de botella de puerta de refrigeración	3
Estante de congelación	3
Manual de usuario	1
