MANUALE UTENTE RC518CXD0 TCL

■ Questa guida ai servizi è un formato universale per la nostra azienda.
Si prega di fare riferimento all'operazione corrispondente per configurazioni fisiche specifiche.
■Le immagini sono solo di riferimento, i prodotti possono subire modifiche senza preavviso.
Si prega di leggere il manuale d'istruzione prima dell'accensione e conservarlo bene.

TCL

RC518CXD0

Manuale d'uso

Refrigerante

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO

Contenuto

Grazie per aver acquistato il frigorifero TCL. Con la presente esprimiamo la nostra gratitudine.

Benvenuto nell'uso del frigorifero TCL. Faremo del nostro meglio per fornirti un servizio di qualità.

Istruzioni sulla Sicurezza P2

Introduzione del prodotto P5

Maneggiamento e posizionamento P6

Preparazione prima dell'uso P7

Illustrazione e funzionamento del pannello display P8

Conservazione dei cibi P11

Macchina del ghiaccio

Parametri tecnici P16

Lista dei contenuti P16

Direttiva sul riciclaggio sicuro P17

Descrizione del tipo di clima P17

1. Questo apparecchio non è concepito per l'uso da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, eccetto se provviste di supervisione o istruzioni concernenti l'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.
2. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, il suo servizio clienti o persone ugualmente qualificate per evitare rischi.
3. Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza se provviste di supervisione o istruzioni concernenti l'uso dell'apparecchio in modo sicuro e se comprendono i rischi implicati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.
4. AVVERTENZA: Mantenere liberi i canali di ventilazione nell'involucro dell'apparecchio o nella struttura integrata.
5. AVVERTENZA: Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli raccomandati dal produttore.
6. AVVERTENZA: Non danneggiare il circuito refrigerante.
7. AVVERTENZA: Non usare apparecchi elettrici dentro i compartimenti di conservazione del cibo dell'apparecchio, se non sono del tipo raccomandato dal produttore.
8. Non conservare sostanze esplosive come bombolette aerosol con propellenti infiammabili in questo apparecchio.
9. Questo apparecchio è concepito per uso domestico e applicazioni simili quali
10. Zone cucina dello staff in negozi, uffici e ambienti di lavoro;
11. Agriturismi e dai clienti in hotel, motel e altri tipi di ambienti residenziali;
12. Ambienti quali bed & breakfast;
13. Usi in catering e altri usi non commerciali.
14. Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica F. Per la sorgente luminosa ERP, prova con (senza) copertura della luce.

Istruzioni sulla Sicurezza

1. Avvertenza

Avvertenza: Non è ammessa alcuna barriera intorno all'apparecchio o nella struttura incorporata per garantire la ventilazione libera.

Avvertenza: È vietato accelerare il processo di sbrinamento con qualsiasi dispositivo meccanico o con qualsiasi altro metodo eccetto il metodo raccomandato dal produttore.

Avvertenza: Non danneggiare mai il circuito refrigerante.

Avvertenza: Non usare mai alcun apparato elettrico nello scomparto del cibo del dispositivo eccetto il tipo raccomandato dal produttore.

Avvertenza: Non porre mai bevande liquide o cibo contenuto in contenitori di vetro nel freezer per evitare spaccature.

Avvertenza: se spento, il frigorifero deve essere acceso 5 minuti dopo per evitare danni al compressore.

Avvertenza: Se si rileva un qualsiasi rumore anomalo, odore, fumo o altra anomalia durante l'uso, è necessario spegnere immediatamente l'apparecchio e contattare il servizio post-vendita della Società

Avvertenza: Non mettere mai le dita o le mani sotto il frigorifero, soprattutto il fondo posteriore del frigorifero; altrimenti, potresti ferirti con le parti affiliate.

Avvertenza: I bambini non devono giocare o arrampicarsi sul frigorifero. L'uso da parte dei bambini deve essere supervisionato dai genitori per prevenire i pericoli.

Avvertenza: Non mettere mai le mani tra le porte per aprire o chiuderle, per evitare che le dita si incastrino. Deve essere usata la maniglia per aprire o chiudere la porta.

Avvertenza: Nelle classi climatiche SN, N e ST, l'ambiente operativo dell'apparecchio è 10°C\~38°C; Nelle classi climatiche SN, N, ST e T l'ambiente operativo dell'apparecchio è 10°C\~43°C; Se l'apparecchio opera al di fuori dalla classe climatica (campo di temperatura ambientale), l'apparecchio potrebbe non mantenere una temperatura interna soddisfacente.

Istruzioni sulla Sicurezza

Avvertenza: Rischio di incendio / materiali infiammabili

Avvertenza: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato.

Avvertenza: Non porre prese elettriche portatili multiple o alimentatori portatili dietro l'apparecchio.

I bambini di età compresa tra i 3 e gli 8 anni possono caricare e scaricare gli apparecchi refrigeranti.

Aprire la porta per lunghi periodi può causare un aumento significativo della temperatura nei compartimenti dell'apparecchio.

Pulire regolarmente le superfici a contatto con cibo e sistemi di drenaggio accessibili.

Pulire i serbatoi d'acqua se non sono stati utilizzati per 48 ore; lavare il sistema d'acqua connesso a una fonte d'acqua se l'acqua non è stata cambiata per 5 giorni; Conservare carne cruda e pesce in contenitori adatti nel frigorifero, in modo che non entrino in contatto con o che non gocciolino su altro cibo.

I compartimenti per surgelati sono adatti alla conservazione di cibi congelati, al gelato e ai cubetti di ghiaccio.

I compartimenti da una, due e tre stelle non sono adatti al congelamento di cibi freschi.

Se l'apparecchio refrigerante viene lasciato vuoto per lunghi periodo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per impedire la formazione di muffa nell'apparecchio.

2. Attenzioni

Attenzioni: L'alimentazione di questo prodotto deve essere uniforme con l'alimentatore indicato sulla targhetta, e deve essere usata la presa standard indipendente a 3 fori (oltre 10A e adeguatamente messa a terra). Una presa non deve essere condivisa da più di un dispositivo; altrimenti, potrebbero verificarsi incendi causati da surriscaldamento.

Attenzioni: Non tirare mai il filo dell'alimentazione con le mani. È necessario tenere e scollegare la spina dalla presa per disconnettere l'alimentazione. Il filo o la spina di alimentazione non devono essere toccate con mani bagnate per evitare scosse elettriche.

Attenzioni: Il filo dell'alimentazione non deve essere schiacciato dal frigorifero o da qualsiasi carico pesante e non deve essere piegato in modo estremo. I danni o la sfilatura del filo dell'alimentazione potrebbe causare incendi o scosse elettriche. Se il filo dell'alimentazione è rotto o tagliato, si prega di contattare immediatamente il servizio post-vendita.

Attenzioni: I materiali infiammabili o esplosivi o i materiali acidi o alcalini corrosivi non sono ammessi nel frigorifero.

Istruzioni sulla Sicurezza

Attenzioni: Il frigorifero non deve essere usato sotto la pioggia o sotto il sole.

Attenzioni: È vietato porre contenitori con fluidi nel frigorifero poiché la rottura o il capovolgimento del contenitore potrebbero intaccare l'isolamento elettrico del frigorifero e causare scosse elettriche o incendi.

Attenzioni: Il frigorifero non deve essere smontato o modificato senza permesso. La riparazione del frigorifero deve essere eseguita da uno specialista.

Attenzioni: In caso di fuoriuscita di qualsiasi gas infiammabile come il gas di carbone, è necessario chiudere prima la valvola di sfogo e quindi aprire la finestra per la ventilazione, ed è vietato scollegare immediatamente la spina del frigorifero per evitare incendi o esplosioni causati da scintille.

Attenzioni: Apparecchi refrigeranti – in particolare un frigorifero-freezer Tipo I – potrebbe non funzionare regolarmente (possibilità di scongelamento dei contenuti o temperatura che si alza troppo nel compartimento dei cibo congelato) se posto per un periodo prolungato sotto la soglia fredda del campo delle temperature per le quali è stato progettato l'apparecchio refrigerante;

Attenzioni: Le bibite effervescenti non dovrebbero essere conservate nei compartimenti o negli armadi freezer o in compartimenti o armadi a bassa temperatura e alcuni prodotti come il ghiaccio non devono essere consumati troppo freddi.

IT

Attenzioni: Non bisogna eccedere i tempi di conservazione raccomandati dai produttori dei cibi per qualsiasi tipo di cibo.

Attenzioni: Le precauzioni servono a prevenire un aumento indesiderato della temperatura del cibo congelato mentre si sbrina l'apparecchio refrigerante, quali avvolgere il cibo congelato in più fogli di giornale.

Attenzioni: L'aumento di temperatura del cibo congelato durante lo sbrinamento manuale, la manutenzione o la pulizia potrebbe ridurre la durata della conservazione.

Attenzioni: La cura è richiesta relativamente al cibo congelato e conservato in caso di non funzionamento prolungato del dispositivo refrigerante (interruzione dell'alimentazione o guasto al sistema refrigerante).

Attenzioni: L'azione deve essere eseguita quando il dispositivo refrigerante è spento e fuori servizio temporaneamente o per un periodo prolungato (per es. svuotato, pulito ed asciugato, e la/le porta/e o il/i coperchio/i lasciato/i socchiuso/i).

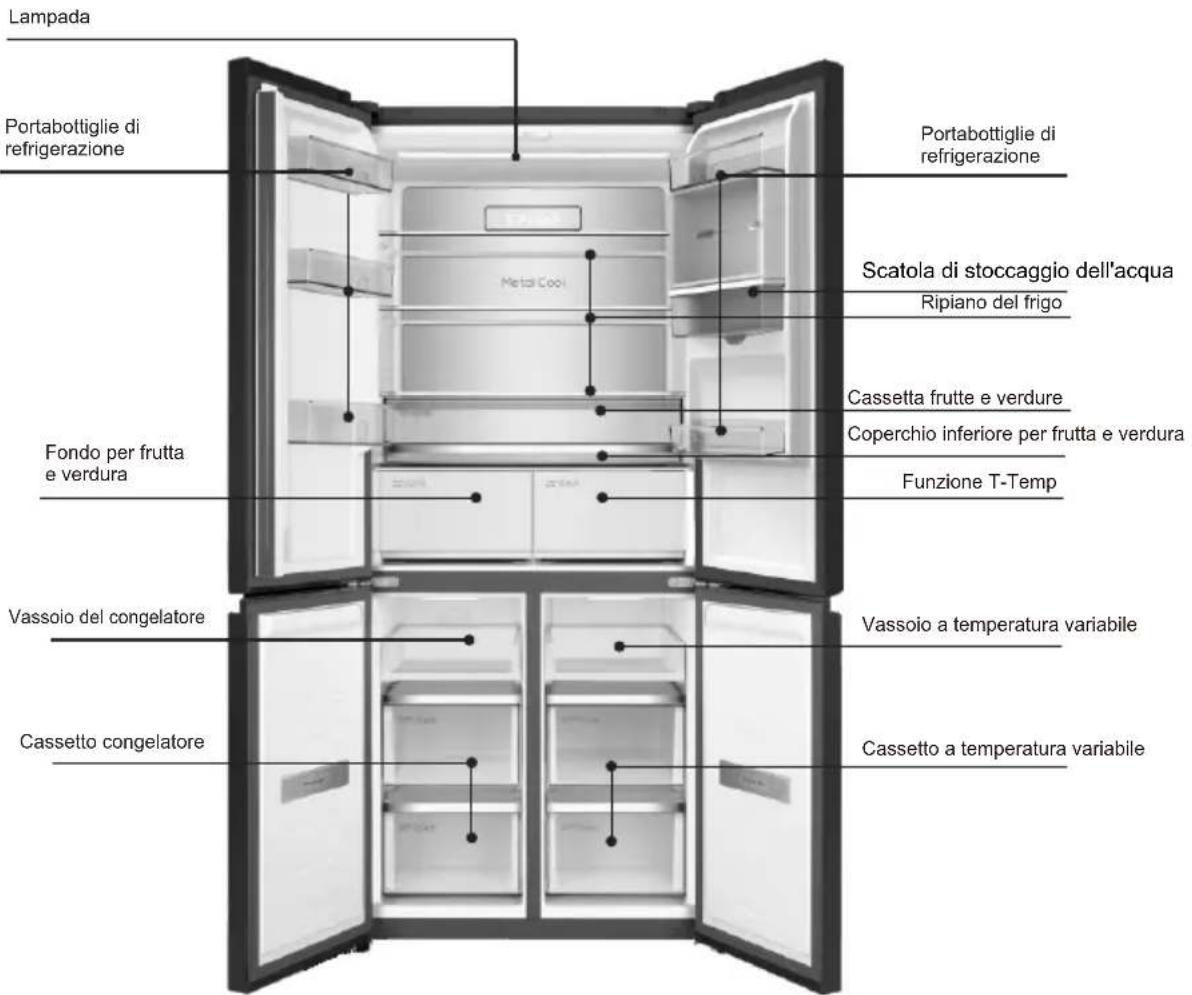

Panorama del prodotto

Lampada Portabottiglie di refrigerazione Fondo per frutta e verdura Vassoio del congelatore Cassetto congelatore Metal Cool Scatola di stoccaggio dell'acqua Ripiano del frigo Cassetta frutte e verdure Coperchio inferiore per frutta e verdura Funzione T-Temp Vassoio a temperatura variabile Cassetto a temperatura variabile

Le immagini sono meramente indicative. Prevale l'oggetto fisico

Suggerimento cordiale:

Se il tuo è un prodotto più recente, potrebbe non essere del tutto identico a quello delle istruzioni. Ma ciò non cambierà le prestazioni e il metodo d'uso. Usalo tranquillamente.

Maneggiamento e posizionamento

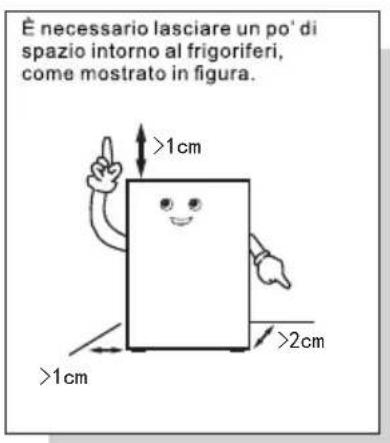

È necessario lasciare un po' di spazio intorno al frigoriferi, come mostrato in figura. >1cm >2cm >1cm

Durante il trasporto, il lato porta del frigorifero non deve entrare in contatto con gli strumenti di trasporto ≤ 45°

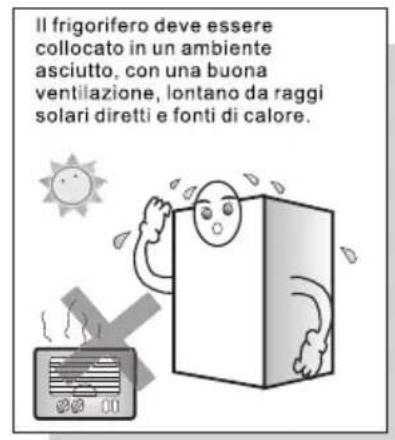

Il frigorifero deve essere collocato in un ambiente asciutto, con una buona ventilazione, lontano da raggi solari diretti e fonti di calore.

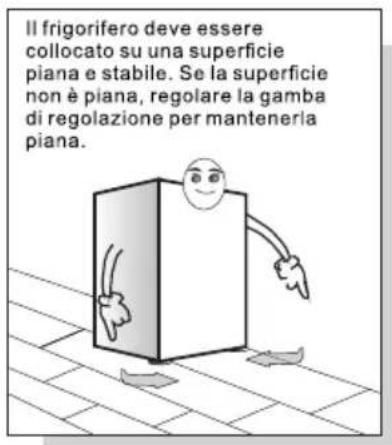

Il frigorifero deve essere collocato su una superficie piana e stabile. Se la superficie non è piana, regolare la gamba di regolazione per mantenerla piana.

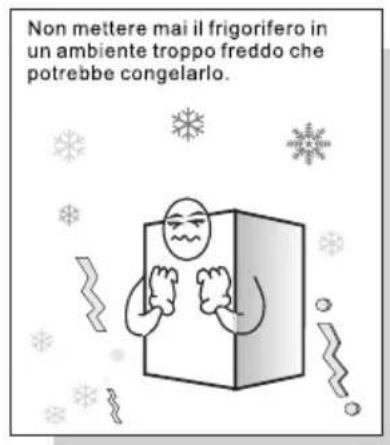

Non mettere mai il frigorifero in un ambiente troppo freddo che potrebbe congelarlo.

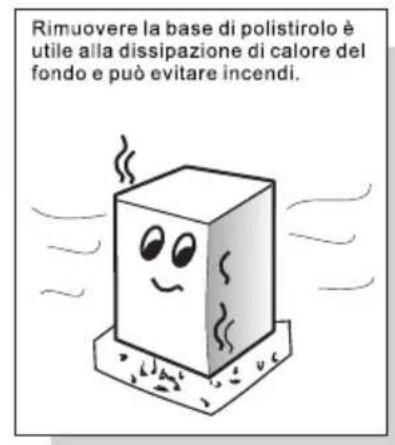

Rimuovere la base di polistirolo è utile alla dissipazione di calore del fondo e può evitare incendi.

Suggerimento cordiale:

-- Per il trasporto del frigorifero sono necessarie almeno due persone – una solleva la cima della parte posteriore, l'altra si occupa del fondo (se una parte è serrata, è piuttosto pericoloso e potrebbe causare incidenti).

-- Quando si sposta il frigorifero, la guida inferiore potrebbe danneggiare e graffiare il pavimento. Se è necessario spostare il frigorifero per lunghe distanze, gli accessori interni devono essere fissati usando il nastro adesivo. Altrimenti, gli accessori potrebbero danneggiarsi urtandosi a vicenda.

-- Si prega di collocare il frigorifero in una posizione con poche vibrazioni o poco esposta a vibrazioni. Per gli utenti in aree in cui si verificano spesso terremoti, si prega di fissare il frigorifero alla parete o a un palo. Altrimenti, la caduta del frigorifero potrebbe causare incidenti.

-- Deve essere lasciato spazio libero sufficiente intorno. Se lo spazio libero è troppo piccolo o si mettono beni in cima o vicini al lato o incollati ai lati, la dissipazione del calore verrà intaccata, e quindi causerà dispendio energetico non necessario oltre a deperimento della parete e di altri beni; il contatto tra il retro e la parete causerà vibrazioni e rumore;

-- Regolare la parte anteriore e la gamba di regolazione del frigorifero per livellarlo. Una posizione non piana del frigorifero causerà vibrazione e rumore.

Maneggiamento e posizionamento

Questo frigorifero non può essere utilizzato come apparecchio da incasso.

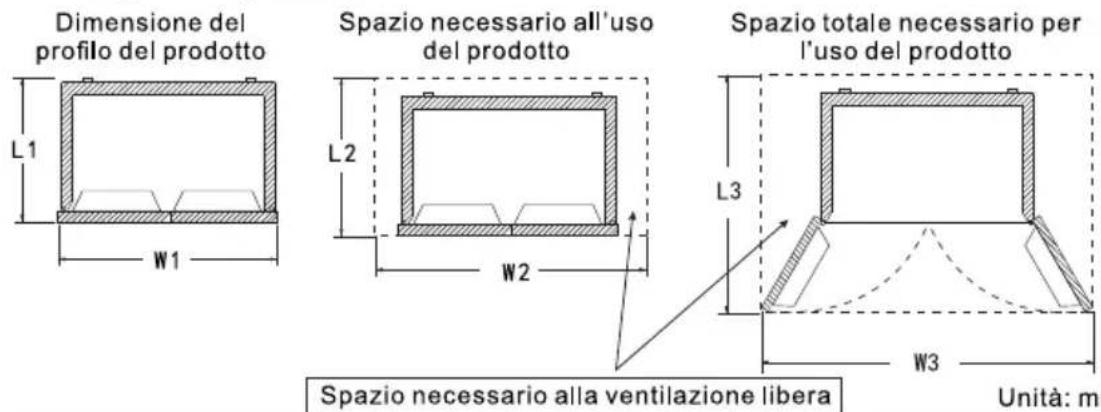

La dimensione del profilo del prodotto e lo spazio necessario all'uso del prodotto sono mostrati nelle immagini seguenti:

Unità: mm

Dimensione del profilo del prodotto		Spazio necessario all'uso del prodotto		Spazio totale necessario per l'uso del prodotto
L1	W1	L2	W2	L3	W3
640	833	>L1+20	>W1+20	>L1+450	>W1+480

Nota:

1. Quando si installa il frigorifero come unità ad incasso, occorre considerare la precisione delle misure del mobile e la planarità del pavimento.
   2.A causa delle variazioni nelle dimensioni delle spine e nelle posizioni delle prese, le dimensioni W2 e L2 per lo spazio di posizionamento del frigorifero non includono le dimensioni di installazione della spina. Quando si installa la presa, considerare lo spessore della spina e riservare lo spazio sufficiente in base alla situazione reale.

Preparazione prima dell'uso

1. Rimuovere tutti gli imballaggi quali nastro isolante ecc., specialmente la base di polistirolo.
2. Usare un panno umido e caldo per pulire sia gli interni sia l'esterno del frigorifero, (è possibile aggiungere detergente neutro in acqua calda).
3. Dopo aver livellato e pulito il frigorifero, tenere in piedi per circa 2 ore prima di collegare il cavo di alimentazione per l'accensione, e raffreddare il frigorifero per 2-

3 ore prima di conservarvi il cibo.

1. Rimuovere il nastro adesivo


Pulire con un panno caldo e umido

In estate, servono 24 ore per congelare completamente il cibo. Controlla le condizioni di raffreddamento il secondo giorno.

1. Collegare la corrente


2. Conservare i cibi 2-3 ore dopo dall'accensione


Non aprire lo porte di frequente per rispettare silettività.

Il deodorante plastico scomparirà automaticamente dopo un po' do congelamento.

Preparazione all'uso

Posizionare l'apparecchio nella zona più fresca della stanza, lontano da apparecchi calorifici o condotti di riscaldamento e lontano dal sole diretto.

Lasciare raffreddarsi gli alimenti caldi a temperatura ambiente prima di inserirli nell'apparecchio. Il sovraccarico dell'apparecchio prolunga il funzionamento del compressore. Gli alimenti che si congelano troppo lentamente potrebbero snaturarsi o marcire.

Assicurarsi di avvolgere adeguatamente gli alimenti e di asciugare i contenitori prima di inserirli nell'elettrodomestico. In questo modo si riduce la formazione di brina nell'apparecchio.

Il contenitore dell'elettrodomestico non deve essere rivestito con fogli di alluminio, carta oleata o tovaglioli di carta. I rivestimenti interferiscono con la circolazione dell'aria fredda, rendendo l'apparecchio meno efficiente.

Organizzare ed etichettare gli alimenti per ridurre le aperture delle porte e le ricerche estese.

Rimuovere tutti gli oggetti necessari in una volta e chiudere la porta il prima possibile.

Fare riferimento all'immagine del prodotto a pagina 6 per il posizionamento degli accessori

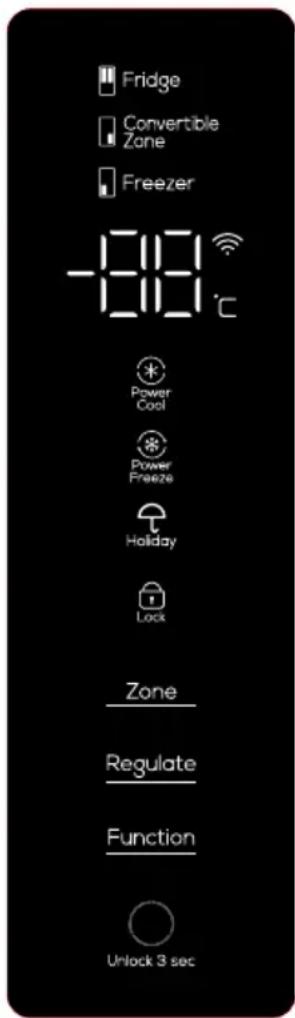

Tasti operativi

Illustrazione e funzionamento del pannello di display.

Quando viene acceso per la prima volta, il frigorifero avvierà la modalità intelligente e funzionerà a 5°C per il compartimento frigorifero, -18°C per la serra variabile e -18°C per il compartimento congelatore.

Funzione di blocco di sicurezza per bambini

Accensione: quando non viene eseguita alcuna operazione con i tasti sullo schermo del display, dopo 30 secondi, la tastiera viene bloccata automaticamente e la funzione di blocco bambini viene attivata; Spegnimento: quando lo schermo del display è bloccato, premere il tasto “unlock 3 sec” e tenerlo premuto per 3 secondi per sbloccare lo schermo e disattivare la funzione di blocco bambini.

Regolazione manuale della temperatura

Se non viene eseguita alcuna operazione con i tasti sul display entro 30 secondi, il display si spegnerà automaticamente e la tastiera verrà bloccata automaticamente. Quando il display è spento, premere per la prima volta il pulsante per riattivare il display; tenere premuto il pulsante “unlock 3 sec” per 3 secondi per sbloccare, quindi premere nuovamente il pulsante per rendere effettiva la funzione del pulsante.

Regolazione temperatura compartimento frigorifero (2°C \~ 8°C)

Nello stato sbloccato, premere ripetutamente il pulsante “Zone” finché l'area della temperatura di conservazione refrigerata non si illumina, quindi premere il pulsante “Regulate” per regolare la temperatura del compartimento del frigorifero. Impostare la temperatura della camera del frigorifero tra “02”-“03”-“04”-“05”-“06”-“07”-“08”-“02”. Selezionare la temperatura appropriata per interrompere il funzionamento dei tasti, quindi impostare l'intervallo di temperatura per la conferma.

Regolazione temperatura compartimento congelatore (-24°C \~ -15°C)

Nello stato sbloccato, premere ripetutamente il pulsante “Zone” finché l'area della temperatura di conservazione congelatrice non si illumina, quindi premere il pulsante “Regulate” per regolare la temperatura del compartimento congelatore. Impostare la temperatura del compartimento congelatore tra “-24”-“-23”-“-22”-“-21”-“-20”-“-19”-“-18”-“-17”-“-16”-“-15”-“-24”. Selezionare la temperatura appropriata per interrompere il funzionamento dei tasti, quindi impostare l'intervallo di temperatura per la conferma.

Regolazione della temperatura nel vano per cambio temperatura (-20°C \~ 5°C)

Nella modalità di sblocco, premere ripetutamente il pulsante "Zone" finché la zona frigorifera sia accesa, e poi premere il pulsante "Regulate" per regolazione temperatura nel compartimento frigorifero. La temperatura impostata nel compartimento frigorifero può variare nel ciclo di "-20"- "-19"- "-18"- "-17"- "-16"- "-15"- "-14"- "-13"- "-12"- "-11"- "-10"- "-09"- "-08"- "-07"- "-06"- "-05"- "-04"- "-03"- "-02"- "-01"- "00"- "01"- "02"- "03"- "04"- "05"- "OFF" in "-2a0". Quando viene premuto il pulsante di arresto della temperatura appropriato, l'impostazione della temperatura viene confermata.

Descrizione delle funzioni del cassetto con variazione di temperatura a tre marce per la refrigerazione

La prima icona a sinistra è l'icona "Fast Chill". Quando la porta refrigerata è aperta, la luce si accenderà se toccata leggermente e la funzione di surgelamento verrà attivata ;

Premere il pulsante "Fish&Meat" per attivare le funzioni pesce e carne; Premere il pulsante "Fruit&Veg". pulsante per attivare la funzione frutta e verdura;

Quando la funzione “Fast Chill” è attivata, il cassetto a temperatura variabile a tre velocità è controllato a -3° C. Quando la funzione “Fish&Meat” è attivata, il cassetto a temperatura variabile a tre marce la temperatura del cassetto è controllata a -1° C; Quando la funzione “Fruit&Veg” è attiva, il cassetto a temperatura variabile a tre marce è controllato a 4° C; In qualsiasi momento, è disponibile una sola funzione di tra Surgelamento/Pesce e Carne/Frutta e Verdura.

Lo stato di funzionamento predefinito di fabbrica del cassetto refrigerato a temperatura variabile a tre marce è “Fish&Meat”; Per evitare operazioni incidentali quando si toccano i pulsanti, tenere premuto i pulsanti per oltre 1 secondo.

Funzione di disattivazione del cambio di temperatura

Nella modalità di sblocco, premere ripetutamente il pulsante “Zone” finché la zona di cambio temperatura sia accesa, e poi premere il pulsante “Regulate” per regolazione temperatura nel vano per cambio temperatura. Con il vano per cambio di temperatura posizionato su “OFF”, interrompere il funzionamento del pulsante per accedere alla funzione di disattivazione del cambio di temperatura.

Tasti operativi

Quando la temperatura impostata nel vano per cambio di temperatura non è posizionata su “OFF”, uscire dalla funzione di disattivazione del cambio di temperatura. (Nella modalità di disattivazione del cambiamento di temperatura, è possibile uscire automaticamente dalla funzione di disattivazione del cambio di temperatura quando si esegue l'impostazione di un'altra funzione. Nota: Svuotare il compartimento per il cambio di temperatura prima di accedere alla funzione di disattivazione del cambio temperatura.

Nella modalità delle funzioni “Disattivazione del cambio di temperatura”, il compartimento per il cambio di temperatura viene disattivato.

Funzione di raffreddamento intenso

Quando il frigorifero è in stato di sblocco, premere ripetutamente il pulsante “Function” finché l'icona “Power Cool” lampeggia, dopodiché interrompere il funzionamento dei tasti e attendere 3 secondi per accedere alla funzione di raffreddamento potente del compartimento frigorifero. È possibile uscire dalla funzione di raffreddamento potente con la stessa operazione. Una volta inserito “Power Cool”, il frigorifero abbandonerà automaticamente la funzione di raffreddamento dopo averla inserita per 2 ore. Nello stato “Power Cool”, la temperatura impostata per il compartimento frigorifero viene visualizzata di 2°C fino all'uscita dalla funzione. Nello stato “Power Cool”, quando si impostano altre funzioni, è possibile uscire automaticamente dalla funzione di raffreddamento elettrico. Nello stato “Power Cool”, si uscirà automaticamente dalla funzione di raffreddamento potente quando la porta del frigorifero viene aperta per più di 3 minuti. (Nello stato “Power Cool”, quando si impostano altre funzioni, è possibile uscire automaticamente dalla funzione di raffreddamento potente)

Funzione Congelamento intenso

Quando il frigorifero è in stato di sblocco, premere ripetutamente il pulsante "Function" finché l'icona "Power Freeze" lampeggia, dopodiché interrompere il funzionamento dei tasti e attendere 3 secondi per accedere alla funzione di surgelamento del compartimento congelatore. È possibile uscire dalla funzione di surgelamento con la stessa operazione. Una volta inserito "Power Freeze", il frigorifero abbandonerà automaticamente la funzione di surgelamento dopo che sia in tale stato per 24 ore.

Nello stato “Power Freeze”, la temperatura impostata per il compartimento congelatore viene visualizzata di -32^ C fino all'uscita dalla funzione. Nello stato “Power Freeze”, quando si impostano altre funzioni, è possibile uscire automaticamente dalla funzione di surgelamento.

(Nello stato “Power Freeze”, quando si impostano altre funzioni, è possibile uscire automaticamente dalla funzione di surgelamento)

Funzione Vacanze

Nello stato sbloccato, premere ripetutamente il tasto "Function" finché l'icona "Holiday" lampeggia, interrompere l'operazione dei tasti e attendere 3 secondi per accedere alla funzione vacanza. In modalità vacanza, la posizione del compartimento frigorifero risulta "OFF" ed il compartimento frigorifero entra nello stato chiuso. (Nello stato "Holiday", quando vengono impostate altre funzioni, è possibile uscire automaticamente dalla funzione vacanza)

Nota: Prima di attivare la funzione vacanza, estrarre gli alimenti dal compartimento frigorifero

Funzione di memorizzazione in caso di interruzione dell'alimentazione

Quando l'alimentazione si interrompe, lo stato di funzionamento istantaneo al momento dello spegnimento verrà bloccato. Dopo l'accensione, il funzionamento sarà proseguito in base all'impostazione prima dello spegnimento.

Allarme sportello

Se la porta del compartimento frigorifero o la porta del compartimento per il cambio di temperatura o la porta del compartimento congelatore non viene chiusa saldamente o mantenuta aperta per più di 1 minuto, verrà emesso il segnale acustico di allarme "tick". Premere qualsiasi tasto per interrompere temporaneamente l'allarme, seguito nuovamente dall'allarme 1 minuto dopo; Chiudere bene la porta del compartimento frigorifero o quella dello compartimento congelatore per interrompere l'allarme.

Avviso di sovratemperatura del compartimento congelatore

All'accensione, la temperatura del compartimento congelatore è superiore a -12°C, il riquadro schematico corrispondente alla zona di temperatura del compartimento congelatore è acceso e la zona digitale lampeggia. Premere qualsiasi tasto per visualizzare la temperatura del compartimento congelatore quando è acceso, premere nuovamente il tasto o 10 secondi dopo per tornare allo stato di visualizzazione normale.

Funzione di protezione del display

Se non viene utilizzato alcun tasto entro 30 secondi, il frigorifero accederà alla funzione di protezione del display e la tastiera verrà bloccata automaticamente. Nella modalità di protezione del display, premere qualsiasi tasto per uscire dalla funzione di protezione del display.

Tasti operativi

Funzione di protezione del pannello display

Trascorsi 30 secondi senza pressione su qualsiasi pulsante, il frigorifero attiverà la funzione di protezione del pannello del display e la tastiera verrà bloccata automaticamente. Nella modalità di protezione del pannello del display, con la pressione su qualsiasi pulsante, è possibile uscire dalla funzione di protezione del pannello del display.

Conservazione alimentare

Compartimento freddo (2°C\~°8C)

• Il compartimento frigorifero serve principalmente per conservare gli alimenti meno durevoli, come latte, uova e bevande in bottiglia.
• La verdura e la frutta devono essere conservate nell'apposito contenitore per evitare perdite d'acqua.
• Il cibo cotto deve essere contenuto in sacchetti per la conservazione e poi riposto nel frigorifero per evitare di aumentare il consumo di energia.

Vano per cambio temperatura (-20°C \~ 5°C)

• Il vano per cambio di temperatura è configurato per il cambio di temperatura a un livello che soddisfi le esigenze dei clienti.
• Il cambio della temperatura è necessario a seconda del tipo di alimenti nel vano per cambio della temperatura. Il vano per cambio temperatura è costituito da un compartimento indipendente di conservazione, compartimento della freschezza e congelamento. I clienti possono trarre vantaggio dal corretto utilizzo del vano per cambio temperatura.

Compartimento congelatore (-24°C\~ -15°C)

• Il compartimento congelatore viene utilizzato per conservare l'alimento meno durevole.
• Il pesce e la carne da congelare devono essere tagliati in piccoli pezzi e contenuti in sacchetti di conservazione separati, quindi collocati nel cassetto del compartimento congelatore.
• Si fa divieto di posizionare contenitori di vetro o sigillati con liquidi nel compartimento congelatore per evitare rotture ed esplosioni.
• Gli alimenti freschi non vengono conservati assieme agli alimenti congelati.

★★ Suggerimenti utili:

Gli alimenti conservati, se presenti, non devono bloccare l'uscita del condotto dell'aria e la bocchetta di ritorno per non influire sull'effetto refrigerante.

Prima di essere conservati in frigorifero, l'acqua calda e gli alimenti devono essere raffreddati a temperatura ambiente.

Trave basculante Fig.① Corretto

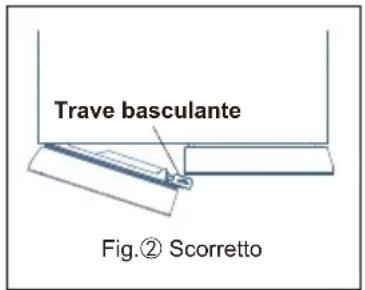

Trave basculante Fig.② Scorretto

Trave basculante

-Per chiudere la porta del frigorifero, agire nella posizione della trave basculante mostrata in Fig①; l'operazione nella posizione mostrata in Fig② potrebbe danneggiare la trave inclinabile o impedire la chiusura ermetica della porta.
- Il filo riscaldante in grado di evitare la formazione di condensa è installato all'interno della trave basculante. Il surriscaldamento della superficie della trave inclinabile è normale e non influisce sul normale funzionamento del frigorifero.

Tasti operativi

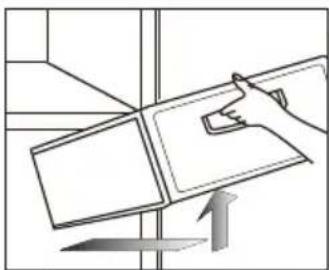

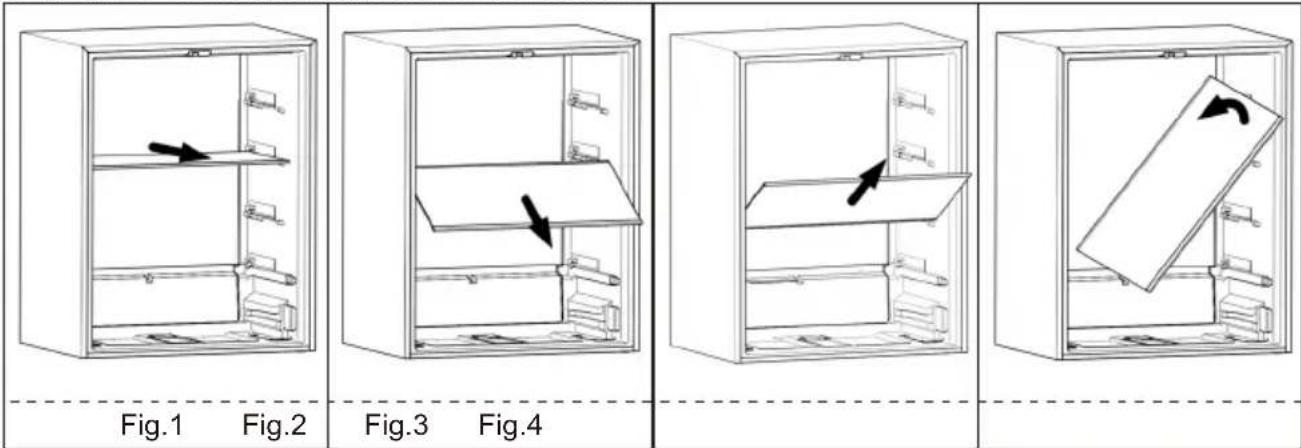

Smontaggio e reinstallazione del ripiano frigorifero

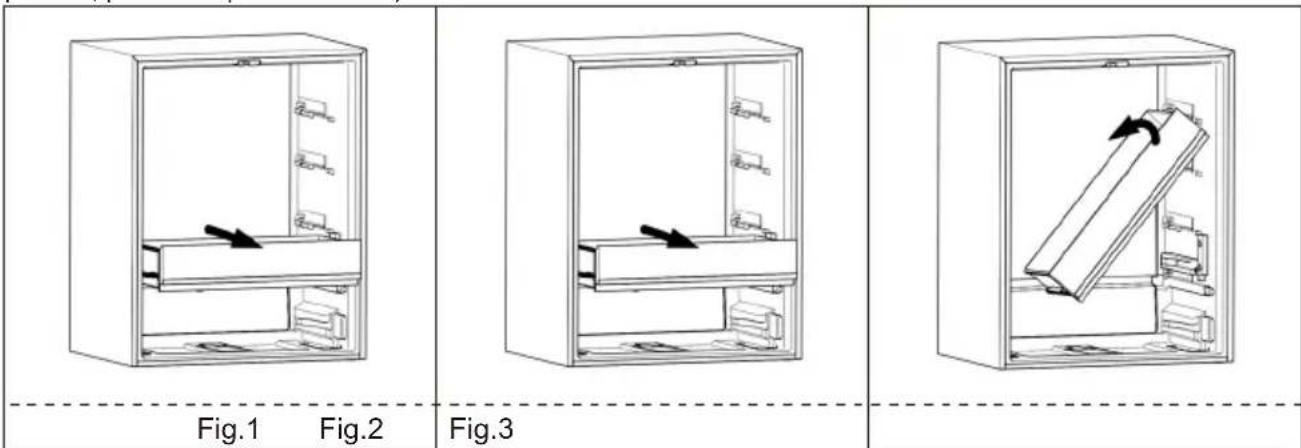

Procedura di smontaggio

Passaggio 1: Estrarre orizzontalmente il ripiano seguendo la freccia indicata in Fig.1.

Passaggio 2: Tirare il ripiano superiore in giù e in avanti seguendo la freccia mostrata in Fig.2, e il ripiano inferiore in su e in avanti seguendo la freccia mostrata in Fig.3.

Passaggio 3: Sollevare verticalmente l'estremità destra del ripiano verso l'alto, e ruotarla opportunamente secondo la freccia indicata in Fig.4 per facilitarne la rimozione.

Reinstallazione

Reinstallare il ripiano nell'ordine dei passaggi 3-1.

Nota: Per lo smontaggio del ripiano, aprire la porta nella massima misura per facilitare lo smontaggio dello scaffale o prevenire la collisione della porta. (L'immagine è meramente indicativa. Per i dettagli sulla configurazione interna specifica, prevarrà il prodotto fisico.)

Smontaggio e rimontaggio del contenitore frutta e verdura

Procedura di smontaggio

Passaggio 1: Estrarre innanzitutto il ripiano dal compartimento frigorifero.

Passaggio 2: Estrarre il contenitore per frutta e verdura orizzontalmente seguendo la freccia mostrata in Fig.1 finché il contenitore per frutta e verdura non è sostenuto dalla guida.

Passaggio 3: Estrarre il contenitore per frutta e della verdura verso in su e in avanti seguendo la freccia mostrata in Fig.2.

Passaggio 4: Sollevare verticalmente l'estremità destra del contenitore per frutta e verdura, e ruotarla opportunamente secondo la freccia indicata in Fig.3 per facilitarne la rimozione.

Reinstallazione

Reinstallare il contenitore per frutta e verdura nell'ordine indicato dei passaggi 4-2.

Nota: Aprire la porta nella massima misura per facilitare lo smontaggio del contenitore per frutta e verdura o prevenire la collisione della porta. (L'immagine è meramente indicativa. Per i dettagli sulla configurazione interna specifica, prevarrà il prodotto fisico.)

Smontaggio e reinstallazione del frigorifero Coperchio inferiore per frutta e verdura

Procedura di smontaggio

Passaggio 1: Estrarre innanzitutto il contenitore per frutta e verdura. Questo passaggio può essere ignorato in assenza del contenitore.

Passaggio 2: Rimuovere la vite di fissaggio che fissa il binario di guida destro nella posizione mostrata dalla freccia in Fig.1 e rimuovere il binario di guida destro.

Passaggio 3: Estrarre il orizzontalmente il coperchio seguendo la freccia indicata in Fig.2.

Passaggio 4: Sollevare verticalmente l'estremità destra del coperchio, e ruotarla opportunamente secondo la freccia indicata in Fig.3 per facilitarne la rimozione.

Reinstallazione

Reinstallare il coperchio nell'ordine dei passaggi 4-2.

Nota: Aprire la porta nella massima misura per facilitare lo smontaggio del coperchio o prevenire la collisione della porta. (L'immagine è meramente indicativa. Per i dettagli sulla configurazione interna specifica, prevarrà il prodotto fisico.)

Metodo di smontaggio accessori

- Cassetto nel congelatore: serve per conservare gli alimenti durevoli come carni e pesci. E' sufficiente tirarlo lievemente verso l'esterno e l'alto per estrazione.

Suggerimento: si consiglia di affettare il grande pezzo di carne e conservarlo nel frigorifero per evitare l'impossibilità di taglio dopo congelamento. Gli alimenti surgelati vengono assemblati, congelati e conservati insieme.

- Ripiano integrato nella porta della cella frigorifera: serve per conservare uova, varie bevande in bottiglia e altre cose. E' sufficiente sollevarlo lievemente per estrazione.

Nota: durante lo smontaggio, si fa divieto di tirare con forza il ripiano nella porta della cella frigorifera per evitare il danno al frigorifero stesso.

Sostituzione della luce

Qualsiasi sostituzione o manutenzione delle lampade a LED deve essere effettuata dal produttore, dal suo agente di assistenza o da una persona qualificata.

Tirarlo lievemente verso l'alto e l'esterno per estrazione

Suggerimenti:

Si fa divieto della rimozione non autorizzata di luci, pannelli di controllo, ecc. che risultino difettosi. Il servizio porta a porta può essere prestato su richiesta.

Manutenzione

si consiglia di eseguire la manutenzione del frigorifero una volta al mese;

-- Scollegare la spina per evitare scosse elettriche;
-- Usare un panno umido o detersivo neutro (detergente) per pulire le macchie d'olio e altro sporco. Quindi rimuovere completamente il detersivo.
-- Non usare detersivi alcalini, sapone in polvere, benzina e alcol, talco in polvere ecc.; altrimenti il rivestimento o la plastica potrebbero danneggiarsi;
-- Pulire regolarmente il corpo del frigorifero e spazzare le polveri sul pavimento per mantenere pulito il frigorifero.

Scollegare la spina del frigorifero prima della pulizia

Ispezioni dopo la manutenzione:

1. Che non ci siano danni nella spina o nel cavo di alimentazione; 2. Che non ci sia polvere nella spina di alimentazione; 3. Che la spina non sia calda in modo anomalo; 4. Che la presa non sia lenta; 5. Che la spina sia inserita completamente.

Nota:

Se il cavo o la spina di alimentazione sono danneggiati o è presente polvere, potrebbero verificarsi incendi o scosse elettriche;

Dopo aver scollegato la spina, devono passare 5 minuti prima di ricollegarla;

Non mettere le mani sotto il frigorifero per evitare di ferirsi.

Si prega di usare un detersivo neutro

Analisi del guasto

Gli oggetti seguenti devono essere controllati prima del verificarsi di guasti e richiedono manutenzione:

Guasti: Il frigorifero non funziona. L'effetto refrigerante è debole

Cause: 1. Controllare la connessione dell'alimentazione. 2. Controllare che il frigorifero sia esposto ai raggi diretti del sole o che ci sia una fonte di calore nelle vicinanze. 3. Controllare che vi sia spazio per la dissipazione del calore intorno al frigorifero. Rimedi: 1. Collegare l'alimentazione. 2. Spostare il frigorifero in un luogo senza raggi diretti del sole o fonti di calore. 3. Lasciare spazio sufficiente tra il frigorifero e la parete.

Guasti: I cibi nel vano frigorifero sono congelati

Cause: 1. Controllare che la temperatura impostata non sia troppo bassa. 2. Controllare che i cibi con troppa acqua non siano troppo vicini alla parete posteriore. Rimedi: 1. Aumentare adeguatamente la temperatura. 2. Spostare i cibi con troppa acqua sul lato porta del ripiano in vetro

Guasti: Il frigorifero emette un suono anomalo

Cause: 1. Controllare che il fondo del frigorifero sia stabile. 2. Controllare che il frigorifero non sia troppo vicino alla parete. 3. Controllare che il frigorifero non tocchi altri oggetti. Rimedi: 1. Regolare la gamba sul fondo per stabilizzare il frigorifero. 2. Lasciare spazio sufficiente intorno al frigorifero. 3. Rimuovere gli ostacoli.

Guasti: C'è un odore anomalo nel frigorifero

Cause: 1. Controllare che i cibi siano sigillati per la conservazione. 2. Controllare che il frigorifero sia pulito. 3. Controllare che i cibi non siano conservati da troppo tempo. Rimedi: 1. Cibi sigillati per la conservazione. 2. Pulire regolarmente il frigorifero. 3. Non conservare i cibi troppo a lungo.

Assenza di guasti

Fenomeno: Temperatura alta su due lati e nello spazio tra il vano frigorifero e il freezer. Causa: I tubi del frigorifero (condensatore, tubi anti-condensa) sono su due lati e nella parte anteriore del frigorifero per la dissipazione del calore e per prevenire la condensa.

Fenomeno: La porta è troppo stretta e non è facile aprirla

Causa: La riapertura immediata della porta dopo la chiusura è difficile perché l'aria calda entra nel frigorifero e si contrae producendo una differenza di pressione. È facile aprire la porta dopo un po'.

Fenomeno: C'è rumore d'acqua nel frigorifero

Causa: Quando il compressore si avvia o si arresta, il refrigerante emetterà tale suono; Anche l'acqua prodotta dopo lo sbrinamento emetterà tale suono.

Fenomeno: Il frigorifero emette un ticchettio o un "Click"

Causa: La contrazione o il rigonfiamento del corpo emetteranno tale suono; Se il corpo è freddo o la porta è aperta, si sentirà questo suono.

Fenomeno: Il frigorifero emette un ronzio.

Causa: Il funzionamento del compressore emette questo suono (se il frigorifero non è su una superficie piana, il suono sarà più forte)

Fenomeno: C'è condensa o brina nel vano freezer, la superficie della porta o la superficie del cibo

Causa: La temperatura o l'umidità nel frigorifero è alta; La porta è rimasta aperta troppo a lungo; I cibi con troppa acqua non sono sigillati o non confezionati saldamente.

Fenomeno: C'è condensa sulla superficie illuminante integrata

Causa: La superficie illuminante produce calore quando accesa, e la porta è rimasta aperta troppo a lungo. Vi è dunque una differenza di temperatura, e quindi c'è condensa sul contenitore della lampadina.

Fenomeno: C'è condensa e nebbiolina sul corpo

Causa: L'umidità nel frigorifero è alta e l'umidità nell'aria viene raccolta nel corpo formando condensa

Parametri tecnici

Modello	RC518CXD0
Classe climatica	SN/N/ST/T
Resistenza elettrica	I
Segno stella
Volume totale	518L
Volume del frigorifero	348L
Volume Stoccaggio del Freezer	80L
Volume di temperatura variabile	90L
Tipo di alimentazione	220-240V-/50Hz
Corrente nominale	1.0A
Capacità di congelamento	10Kg/24h
Consumo energetico	250kWh/a
Potenza lampadina	9W
Peso	103kg
Dimensioni (WxDxHmm)	833x640x1900
Quantità refrigerante e carica	R600a,65g
Livello sonoro (dB(A) re 1 pW)	35

Nota:
1) Questo prodotto può essere utilizzato sia come frigorifero indipendente che da incasso. Il consumo energetico indicato si basa su test condotti secondo gli standard locali, simulando il funzionamento dell'utente in una condizione non integrata. È normale che il consumo energetico effettivo del frigorifero sia leggermente superiore al valore indicato se installato ad incasso.
2) È normale che il consumo energetico effettivo superi il valore contrassegnato quando è conservata una quantità maggiore di cibo, la temperatura ambiente è elevata o la porta viene aperta frequentemente.

Lista di imballaggio

Modello Allegato	RC518CXD0
Ripiano del frigo	3
Cassetta frutte e verdure	1
Fondo per frutta e verdura	2
Coperchio inferiore per frutta e verdura	1
Portabottiglie di refrigerazione	5
Vassoio del congelatore	1
Cassetto congelatore	2
Vassoio a temperatura variabile	1
Cassetto a temperatura variabile	2
Manuale d'istruzione	1

Questo prodotto è disponibile in diverse configurazioni, fare riferimento al prodotto fisico per i dettagli.

Direttiva sul riciclaggio sicuro

Disposizione:

I vecchi elettrodomestici hanno ancora qualche plusvalore. Un approccio rispettoso dell'ambiente garantirà il riciclaggio delle preziose materie prime.

I refrigeranti utilizzati nel frigorifero e i materiali isolanti richiedono procedure di manipolazione speciali. Assicurarsi che non vi siano danni ai tubi sul retro del frigorifero prima di maneggiarlo. Informazioni aggiornate sulle opzioni per lo smaltimento del vecchio frigorifero e dell'imballaggio di vecchie apparecchiature possono essere ottenute dall'ufficio municipale locale

Corretto smaltimento di questo prodotto:

Indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e ritiro o contattare il rivenditore presso il quale è stato acquistato il prodotto. Possono prendere questo prodotto per il riciclaggio sicuro per l'ambiente.

Descrizione del tipo di clima

Tabella 1 Classi climatiche

Classe	Simbolo	Intervallo di temperatura ambiente
Temperato esteso	SN	+ 10 to + 32
Temperato	N	+ 16 to + 32
Subtropicale	ST	+ 16 to + 38
Tropicale	T	+ 16 to + 43

Temperato esteso: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 10 °C e 32 °C"; temperato: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 16 °C e 32 °C"; Subtropicale: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 16 °C e 38 °C"; Tropicale: "questo apparecchio di refrigerazione è destinato a essere utilizzato a temperature ambiente comprese tra 16 °C e 43 °C";

Gentile cliente

Gentile cliente, se hai bisogno del servizio clienti, controlla la scheda di garanzia per ulteriori informazioni.

Sorgente luminosa sostituibile (solo LED) da un professionista
