NÁVOD K OBSLUZE RC518CXD0 TCL

■ Tato servisní příručka je univerzálním formátem pro naši společnost.
Konkrétní fyzické konfigurace naleznete prosím v odpovídající operaci.
■ Obrázky jsou pouze orientačního rázu, produkty mohou podléhat změnám bez předchozího upozornění.
Před zapnutím si pečlivě přečtěte návod k obsluze a řádně jej uschovejte.

TCL

RC518CXD0

CZ

UŽIVATELSKÁ PŘÍRUČKA

LEDNIČKA

PŘED POUŽITÍM TOHOTO SPOTŘEBIČE SI PROSÍM PŘEČTĚTE VŠECHNY POKYNY

Obsah

Děkujeme vám za zakoupení ledničky TCL. Tímto vyjadřujeme své poděkování. Vítejte v používání ledničky TCL. Budeme se snažit poskytnout vám kvalitní služby.

Bezpečnostní pokyny P2

Představení výrobku P5

Zacházení a umístění P6

Přípravy před použitím P7

Pokyny k užívání P8

Obrázek a funkce zobrazovacího panelu P8

Uskladňování potravin P11

Výroba ledu P12

Analýza selhání P15

Bez poruchy P15

Technické parametry P16

Obsah balení P16

Pokyny pro bezpečnou recyklaci. P17

Popis klimatického typu. P17

1. Tento spotřebič není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, ledaže by na ně bylo dohlédnuto nebo by byly poučeny o používání spotřebiče osobou zodpovědnou za jejich bezpečnost. Děti by měly být pod dohledem, aby se zajistilo, že si se zařízením nebudou hrát.
2. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním technikem nebo podobně kvalifikovanými osobami, aby se předešlo nebezpečí.
3. Tento spotřebič mohou používat děti od 8 let a starší, osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jim byl poskytnut dohled nebo poučení o používání spotřebiče bezpečným způsobem a porozuměly souvisejícím rizikům. Děti si se zařízením nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
4. VAROVÁNÍ: Udržujte větrací otvory, v krytu přístroje nebo vestavěné v konstrukci, bez překážek.
5. VAROVÁNÍ: Nepoužívejte mechanická zařízení nebo jiné prostředky k urychlení procesu odmrazování kromě těch, které doporučuje výrobce.
6. VAROVÁNÍ: Nepoškozujte chladici okruh.
7. VAROVÁNÍ: Nepoužívejte elektrické spotřebiče uvnitř úložných prostorů spotřebiče, pokud nejde o výrobcem doporučené typy.
8. Neskladujte v tomto zařízení výbušné látky, jako jsou aerosolové nádoby s hořlavou hnací látkou.
9. Tento spotřebič je určen k použití v domácnosti a obdobného použití, jako jsou
   – Kuchyně v obchodech, kanceláře a další pracovní prostředí;
   – Nájemní domy a pro klienty v hotelech, motelech a jiných prostředích rezidenčního typu;
   – Prostředí typu ubytování se snídání;
10. Stravování a podobné maloobchodní použití.
11. Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti F. U světelného zdroje ERP se testuje s (bez) světelného krytu.

Bezpečnostní pokyny

1. Varování

Varování: Kolem spotřebiče nebo jeho zabudované konstrukce není dovolena žádná překážka, aby bylo zajištěno volné větrání.

Varování: Je zakázáno urychlovat proces odmrazování jakýmkoli mechanickým zařízením nebo jiným způsobem, s výjimkou metody doporučené výrobcem.

Varování: Nikdy nepoškozujte chladicí okruh.

Varování: Nikdy v potravinovém zásobníku nepoužívejte žádné elektrické přístroje, s výjimkou výrobcem doporučených typů.

Varování: Nikdy neukládejte tekutý nápoj nebo jídlo obsažené ve skleněné nádobě do mrazicí komory kvůli obavám z prasknutí.

Varování: Byla-li vypnuta, musí být lednička zapnuta o 5 minut později, aby nedošlo k poškození kompresoru.

Varování: Pokud během používání zjistíte jakoukoli část pod napětím, neobvyklý hluk, zápach, kouř nebo jinou abnormalitu, je nutné spotřebič okamžitě vypnout a včas kontaktovat oddělení poprodejního servisu společnosti.

Varování: Nikdy nedávejte prst nebo ruku pod ledničku, zejména pod její zadní spodní část; v opačném případě můžete být poraněni ostrým předmětem.

Varování: Děti si nesmí hrát nebo lézt po lednici. Kvůli obavám z nebezpečí musí být děti při používání lednice pod dohledem rodičů.

Varování: Nikdy nedávejte ruku mezi dveře, abyste otevřeli nebo zavřeli dveře, aby nedošlo k přivření vašeho prstu. K otevření nebo zavření dveří používejte dveřní madlo.

Varování: U jmenovitých klimatických tříd SN, N a ST je provozování spotřebiče v rozsahu 10 °C \~ 38 °C; u klimatických tříd SN, N, ST a T je provozování spotřebiče v rozsahu 10 °C \~ 43 °C. Pokud spotřebič pracuje mimo povolený typ klimatu (rozsah okolní teploty), nemusi zařízení udržovat uspokojivou vnitřní teplotu.

Bezpečnostní pokyny

Varování: Nebezpečí požáru / hořlavé materiály

Varování: Při umistování spotřebiče zajistěte, aby napájecí kabel nebyl zachycen nebo poškozen.

Varování: V blízkosti spotřebiče neumistujte více prěnosných zásuvek nebo prěnosných napájecích zdrojů.

Děti ve věku od 3 do 8 let mohou chladicí spotřebiče naplňovat i vykládat.

Dlouhodobé otevření dvířek může způsobit výrazné zvýšení teploty v oddílech spotřebiče. Pravidelně čistěte povrchy, které mohou přijít do styku s potravinami a přístupné drenážní systémy.

Pokud nebyly nádrže na vodu používány po dobu 48 hodin, očistěte je; propláchněte Skladujte syrové maso a ryby ve vhodných nádobách v chladničce tak, aby se nedostaly do kontaktu s jinými potravinami a ani z nich na jiné potraviny nekapalo.

Dvouhveždičkové přihrádky pro zmrazené potraviny jsou vhodné pro skladování předmražených potravin, skladování nebo výrobu zmrzliny a výrobu kostek ledu. Jedno-, dvou- a třihvězdičkové prostory pro zmrazování čerstvých potravin nejsou vhodné.

Pokud necháte chladicí spotřebič delší dobu prázdný, vypněte jej, odmrazte, vyčistěte, vysušte a nechte dvířka otevřená, abyste zabránili tvorbě plísní uvnitř spotřebiče.

2. Upozornění

Upozornění: Napájení tohoto výrobku musí být shodné s napájením uvedeným na typovém štítku a musí být použita standardní nezávislá 3-otvorová zásuvka (nad 10A se spolehlivým uzemněním). Jedna zásuvka nesmí být sdílena více než jedním zařízením; v opačném případě může dojít k požáru v důsledku přehřátí.

Upozornění: Nikdy netahejte za napájecí kabel rukou. Pro odpojení napájení je nutné uchopit a odpojit ze zásuvky napájecí konektor zástrčku. Nedotýkejte napájecího kabelu nebo konektoru mokrou rukou, aby nedošlo k úrazu elektrickým proudem.

Upozornění: Napájecí kabel nesmí být stlačován lednicí nebo těžkým nákladem a také nesmí být extrémně ohnut. Poškození nebo odlamování napájecího kabelu může způsobit požár nebo úraz elektrickým proudem. Pokud je napájecí vodič poškozený nebo přerušený, okamžitě se obraťte na servisní oddělení.

Upozornění: V ledničce nejsou povoleny žádné hořlavé nebo výbušné látky, žíravé kyseliny či zásadité látky.

Bezpečnostní pokyny

Upozornění: Chladnička nesmí být používána na dešti ani na slunci.

Upozornění: Je zakázáno umistovat nádobu s tekutinou na ledničku, protože její rozbití nebo převrhnutí může mít vliv na elektrickou izolaci chladničky a způsobit tak úraz elektrickým proudem nebo požár.

Upozornění: Lednička nesmí být rozebírána nebo upravována bez povolení. Opravu chladničky musí provést odborník.

Upozornění: V případě úniku jakéhokoliv hořlavého plynu jako je svítiplyn, je nutné nejprve uzavřít unikající ventil a poté otevřít okno pro vyvětrání a je zakázáno okamžitě odpojit konektor ledničky z důvodu požáru nebo výbuchu v důsledku elektrické jiskry.

Upozornění: Chladicí spotřebiče - zejména lednička s mrazničkou typu I - nemusí fungovat trvale (možnost odmrazování obsahu nebo příliš vysoké teploty v mrazicím prostoru), pokud jsou po delší dobu umístěny pod koncovým rozsahem chladných teplot, pro které je chladicí zařízení navrženo;

Upozornění: Faktem je, že šumivé nápoje by neměly být skladovány v mrazničkách či skříňkách na potraviny nebo v mrazicích přihrádkách či skříňkách a že některé produkty, jako jsou například ledové vody, by neměly být konzumovány příliš studeně.

Upozornění: Je třeba, aby nebyla překračována výrobcem doporučená doba skladování pro jakýkoli druh potravin.

Upozornění: Opatření nezbytná k zabránění nežádoucímu zvýšení teploty zmrazených potravin při odmrazování chladicího zařízení jako je zabalení zmrazeného jídla do několika vrstev novin.

Upozornění: Faktem je, že zvýšení teploty zmrazených potravin během manuálního odmrazování, údržby nebo čištění může zkrátit dobu jejich skladování.

Upozornění: Při skladování mražených potravin je zapotřebí v případě dlouhodobého přerušení chodu chladícího zařízení (přerušení napájení nebo selhání chladícího systému) dbát zvýšené opatrnosti.

Upozornění: Pokud je chladicí spotřebič vypnut a dočasně vyřazen z provozu, je zapotřebí podniknout opatření (např. vyklizení, vyčištění a vysušení, dveře či víko (víka) ponechat pootevřené).

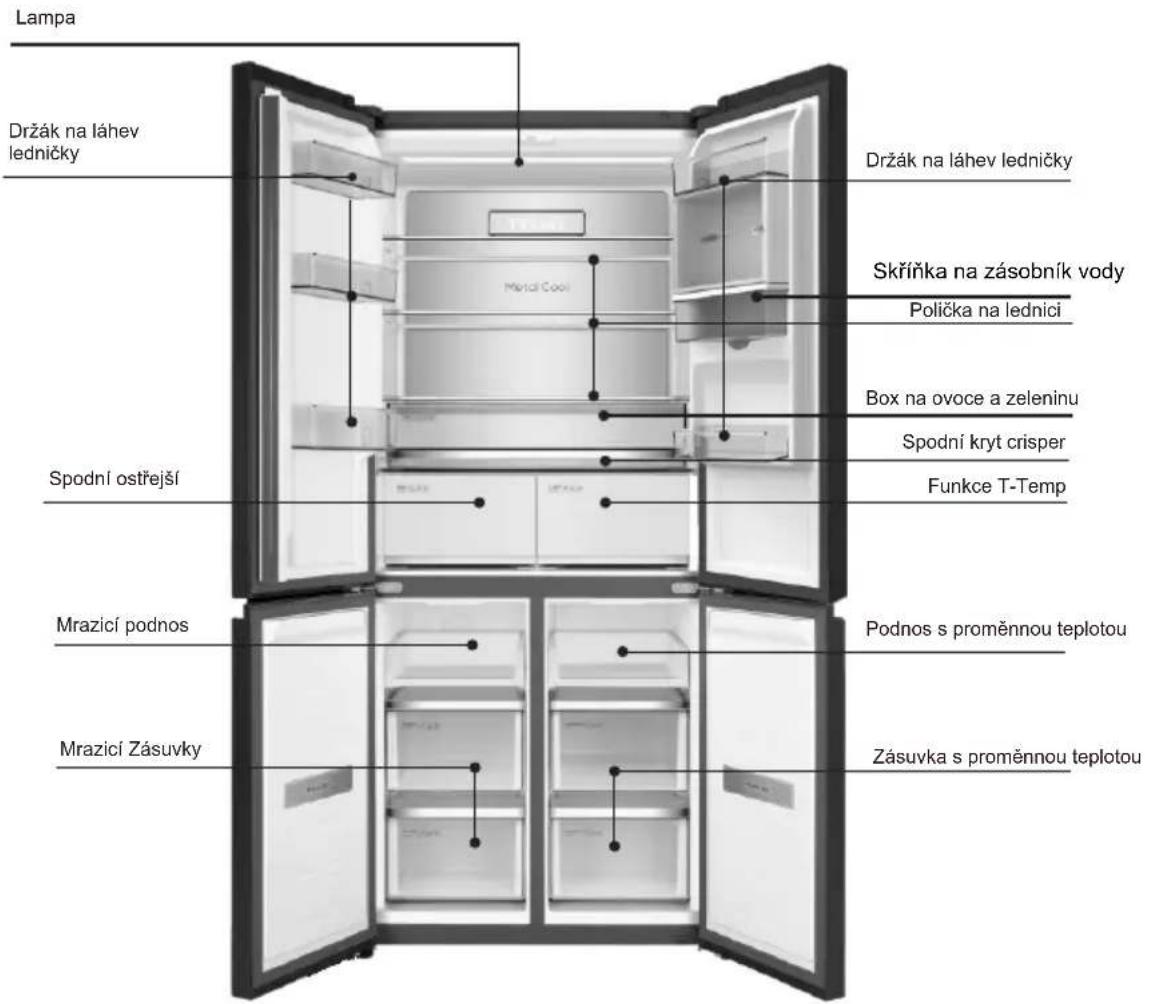

Úvodní informace o výrobku

Lampa Držák na láhev ledničky Držák na láhev ledničky Skříňka na zásobník vody Polička na lednici Box na ovoce a zeleninu Spodní kryt crisper Funkce T-Temp Spodní ostřejší Mrazicí podnos Podnos s proměnnou teplotou Mrazicí Zásuvky Zásuvka s proměnnou teplotou

Zásuvka s nastavitelnou teplotou. Podívejte se prosím na objekt

Vřelá výzva:

Pokud je váš produkt zdokonalený, nemusí být úplně stejný jako v návodu. Nezmění to však výkon a způsob užívání. Prosím, zlehčete si užívání.

Zacházení a umístění

Kolem ledničky musí být ponechán určitý prostor, jak je znázorněno na obrázku. >1cm >2cm >1cm

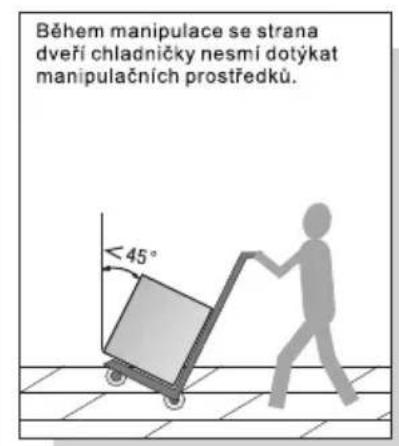

Během manipulace se strana dveří chladničky nesmí dotýkat manipulačních prostředků. ≤ 45°

Lednička musí být umístěna v suchém prostředí, s dobrým větráním, daleko od přímého slunečního záření a zdroje tepla.

Lednička by měla být umístěna na rovném a pevném povrchu. Pokud není zem rovná, upravte stavitelnou nohu tak, aby lednice byla ve vodorovné poloze.

Nikdy neumistujte ledničku do příliš chladného prostředí, což by mohlo způsobit její zamrznutí.

Odstranění pěnové základny je vhodné pro odvod tepla ze dna a pomáhá předejít požáru.

Vřelá výzva:

-- Pro manipulaci s lednicí jsou vyžadovány nejméně dvě osoby - jedna zvedne horní část zezadu, druhá uchopí spodní část (pokud je jedna část sevřena, je to velmi nebezpečné a může to způsobit nehodu).
-- Při přemistování ledničky může spodní kolejnička poškodit a poškrábat podlahu. Pokud potřebujete ledničku přemístit na velkou vzdálenost, musí být vnitřní příslušenství zajištěno lepicí páskou. V opačném případě může dojít k poškození příslušenství v důsledku vzájemného popadání.
-- Prosím, umístěte ledničku na místo s malými vibracemi nebo málo vystavené vibracím. Pro uživatele v oblasti, kde často dochází k zemětřesení, upevněte ledničku ke zdi nebo tyči. Jinak pád ledničky způsobí nehodu.
-- Musí být ponechána dostatečná vůle. Pokud je vůle příliš malá nebo umístíte zboží na horní stranu či poblíž bočních stran nebo vložíte na boky, bude ovlivněn odvod tepla z chladničky a to způsobí zbytečné plýtvání elektrickou energií a také vypalování zdi a jiného zboží; kontakt mezi zády a stěnou způsobí vibrace a hluk;
-- Upravte přední část a seřidte nohu ledničky tak, aby byla vyrovnána.

Nerovnováha ledničky způsobí vibrace a hluk.

Zacházení a umístění

Tuto chladničku nelze použít jako vestavěné zařízení.

V nější rozměr výrobku a prostor potřebný pro použití produktu jsou uvedeny na následujících obrázcích:

Vnější rozměr výrobku

L1 W1

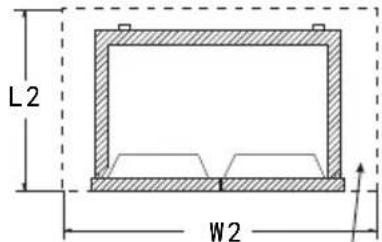

Prostor potřebný pro použití výrobku

L2 W2

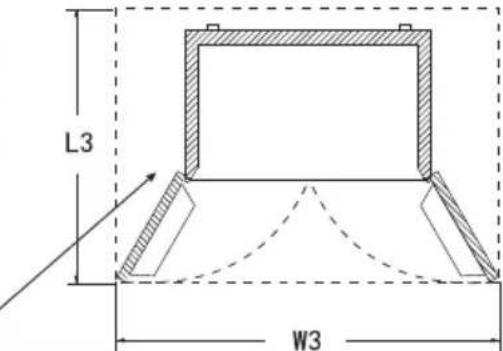

Celkový prostor potřebný pro použití výrobku

L3 W3

Prostor potřebný pro volné větrání

Jednotka: mm

Vnější rozměr výrobku		Prostor potřebný pro použití výrobku		Celkový p rostor potřebný pro použití výrobku
L1 W1		L2 W2	L3 W3
640	833	>L1+20	>W1+20	>L1+450	>W1+480

ozn:A

1. Při instalaci ledničky jako vestavěné jednotky je důležité vzít v úvahu přesnost měření skříně a rovinnost podlahy.
   2.Vzhledem k rozdílům ve velikostech zástrček a umístění zásuvek nezahrnují rozměry W2 a L2 pro prostor pro umístění ledničky velikost instalace zástrčky. Při instalaci zásuvky zvažte tloušťku zástrčky a vyhradťe si dostatek místa podle aktuální situace

Přípravy před použitím

1. Odstraňte všechny kompletační prvky zabalení, jako je například páska pro upevnění dóz atd., zejména pak pěnový základ.
2. Interiér i exteriér ledničky vyčistěte vlhkým hadříkem (do teplé vody lze přidat neutrální čistící prostředek).
3. Po vyrovnání a vyčištění ledničky ji před zapojením napájecí zástrčky asi na 2

hodiny odstavte a před uložením potravin chladničku chladťe 2 až 3 hodiny.

1. Odstraňte upevňovací pásku


Otirejte teplým a vlhkým hadříkem

V horkém létě je k úplnému zmrazení jídla potřeba 24 hodin. Stav chlazení zkontrolujte druhý den.

1. Zapojte do napájení


2. Jídlo skladuje 2-3 hodiny od zapojení do napájení.


Nostevirjte dveje casto, asyete selti eiskifinu.

Plastový oděr zmízí po chvíli automaticky.

Příprava před použitím

Spotřebič by měl být v nejchladnější části místnosti, mimo dosah spotřebičů produkujících teplo nebo topných kanálů a mimo přímé sluneční světlo.

Před vložením do spotřebiče nechte horká jídla vychladnout na pokojovou teplotu. Přetížení spotřebiče způsobí, že kompresor bude pracovat déle. Potraviny, které se zmrazují příliš pomalu, mohou ztratit kvalitu nebo se zkazit.

Ujistěte se, že jste potraviny řádně zabalili a před vložením do spotřebiče je otřete do sucha. Tím se omezí tvorba námrazy uvnitř spotřebiče.

Do úložného koše spotřebiče nedávejte hliníkovou fólií, voskový papír nebo papírové utěrky. Vložky narušují cirkulaci studeného vzduchu a snižují tak účinnost spotřebiče.

Uspořádejte a označte potraviny, abyste omezili otevíráni dveří a dlouhé hledání. Odstraňte najednou tolik předmětů, kolik potřebujete, a co nejdříve zavřete dvířka.

Informace o umístění příslušenství naleznete na obrázku představení produktu na straně 6

Provozní klíče

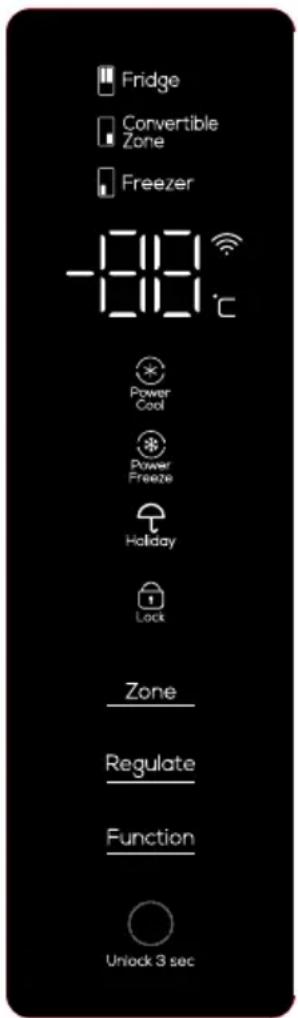

Ilustrace a obsluha zobrazovacího panelu

Při prvním zapnutí se lednička spustí do inteligentního režimu a poběží při 5 °C pro chladicí komoru, -18 °C pro variabilní skleník a -18 °C pro mrazicí komoru.

Funkce dětského zámku

Zapnout: když na displeji neprovedete žádnou operaci kláves, po 30 sekundách se klávesnice automaticky uzamkne a zapne se funkce dětského zámku;

Vypnout: když je obrazovka displeje v zamčeném stavu, stiskněte klávesu „unlock 3 sec“ a podržte ji po dobu 3 sekund pro odemknutí a funkce dětského zámku se vypne.

Ruční nastavení teploty

Pokud do 30 sekund na displeji nestisknete žádnou klávesu, displej automaticky zhasne a klávesnice se automaticky uzamkne. Když je displej vypnutý, prvním stisknutím tlačítka displej probudíte; stisknutím a podržením tlačítka „unlock 3 sec“ po dobu 3 sekund odemknete a poté znovu stiskněte tlačítko, aby byla funkce tlačítka účinná.

Nastavení teploty komory ledničky (2 °C \~ 8 °C)

V odemčeném stavu opakovaně stiskněte tlačítko „Zone“, dokud se nerozsvítí chladicí skladovací teplota, a poté stisknutím tlačítka „Regulate“ upravte teplotu chladicí komory. Teplota chladicí komory by měla být nastavena mezi „02“-„03“-„04“-„05“-„06“-„07“-„08“-„02“. Vyberte vhodnou teplotu pro zastavení operace s klávesami a poté nastavte teplotní rozsah pro potvrzení.

Nastavení teploty mrazicí komory (-24 °C \~ -15 °C)

V odemčeném stavu opakovaně stiskněte tlačítko „Zone“, dokud se nerozsvítí oblast teploty skladování mrazu, a poté stisknutím tlačítka „Regulate“ upravte teplotu mrazicí komory. Teplota mrazicí komory by měla být nastavena mezi „-24“,-,-23“,-,-22“,-,-21“,-,-20“,-,-19“,-18“,-,-17“,-,-16“,-15“,-,-24“. Vyberte vhodnou teplotu pro zastavení operace s klávesami a poté nastavte teplotní rozsah pro potvrzení.

Regulace teploty v oddílu pro změnu teploty (-20 °C \~ 5 °C)

V režimu odemykání opakovaně stiskněte tlačítko „Zone“, dokud se nerozsvítí, a poté stiskněte tlačítko „Regulate“ pro regulaci teploty v chladicím oddílu. Nastavená teplota v chladicím oddílu se může lišit v rozmezí „-20“,-,-19“,-,-18“,-,-17“,-,-16“,-,-15“,-,-14“,-,-13“,-,-12“,-,-11“,-,-10“,-,-09“,-,-08“,-,-07“,-,-06“,-,-05“,-,-04“,-,-03“,-,-02“,-,-01“,-,-00“,-,-01“,-,-02“,-,-03“,-,-04“,-,-05“-„ZAVRÍT“ i-n „-2a0“ cyklicky. Po stisknutí příslušného tlačítka pro zastavení teploty se potvrdí nastavení teploty.

Popis funkcí třístupňové zásuvky s výměnou teploty pro chlazení

První ikona vlevo je ikona „Fast Chill“. Když jsou dvířka ledničky otevřená, světlo se při lehkém dotyku rozsvítí a aktivuje se funkce rychlého zmrazení;

Stisknutím tlačítka „Fish&Meat“ aktivujete funkce mořských plodů a masa; Stisknutím tlačítka „Fruit&Veg“. aktivujete funkci ovoce a zeleniny;

Když je zapnutá funkce „Fast Chill“, trojí rychlostní zásuvka s proměnnou teplotou je řízena na -3 °C Když je zapnutá funkce „Fish&Meat“, trojí rychlostní zásuvka s proměnnou teplotou je ovládána na -1 °C; Když je zapnutá funkce „Fruit&Veg“, trojí rychlostní zásuvka s proměnnou teplotou je ovládána na 4 °C; V každém okamžiku je povolena pouze jedna funkce Rychlé zchlazení/ryby a maso/ovoce a zelenina.;

Výchozí stav tovární funkce chlazeného třístupňového šuplíku s proměnnou teplotou je „Fish&Meat“; Aby se zabránilo náhodnému ovládání při dotyku tlačítek, měla by být doba, po kterou prsty zůstanou na tlačítkách, delší než 1 sekunda.

Funkce deaktivace změny teploty

V režimu odemykání opakovaně stiskněte tlačítko „Zone“, dokud se nerozsvítí zóna změny teploty, a poté stiskněte tlačítko „Regulate“ pro regulaci teploty v oddílu pro změnu teploty. Když je přihrádka pro změnu teploty umístěna do polohy „ZAVŘÍT“, stisknutím tlačítka stop získáte přístup k funkci deaktivace změny teploty.

Provozní klíče

Pokud nastavená teplota v oddílu pro změnu teploty není nastavena na „ZAVŘÍT“, ukončete funkci deaktivace změny teploty. (V režimu deaktivace funkce změny teploty je možné automaticky ukončit funkci deaktivace změny teploty, když provedete nastavení jiné funkce. Poznámka: Před použitím funkce deaktivace změny teploty vyčistěte přihrádku na změnu teploty.)

V režimu funkcí „Deaktivace změny teploty“ je Oddíl pro změnu teploty umístěn do stavu nepoužívání.

Funkce násilné chladnutí

Když je lednička ve stavu odemknutí, opakovaně stiskněte tlačítko „Function“, dokud nezačne blikat ikona „Power Cool“, poté zastavte ovládání tlačítka a počkejte 3 sekundy, než vstoupíte do funkce super chlazení komory. Stejnou operací můžete ukončit funkci super chlazení. Po zadání „Power Cool“ lednička automaticky odstupuje z funkci chlazení po vstupu na 2 hodiny.

Ve stavu „Power Cool“ se nastavená teplota chladicí komory zobrazuje o 2 °C až do ukončení funkce. Ve stavu „Power Cool“ můžete při nastavování dalších funkcí automaticky ukončit funkci super chlazení. Ve stavu „Power Cool“ automaticky ukončíte funkci super chlazení, když se chladicí dvířka otevřou déle než 3 minuty. (Ve stavu „Power Cool“ můžete při nastavování dalších funkcí automaticky ukončit funkci super chlazení)

Funkce Násilné Mrazení

Když je lednička ve stavu odemknutí, opakovaně stiskněte tlačítko „Function“, dokud nezačne blikat ikona „Power Freeze“, poté zastavte operaci tlačítka a počkejte 3 sekundy, než vstoupíte do funkce zmrazení mrazicí komory. Stejnou operací můžete ukončit funkci zmrazování napájení. Po zadání „Power Freeze“ lednička automaticky ukončí funkci zmrazování poté, co je ve stavu vysokého mrazu po dobu 24 hodin. Ve stavu „Power Freeze“ se nastavená teplota pro mrazicí komoru zobrazí o -32 °C až do ukončení funkce. Ve stavu „Power Freeze“ můžete při nastavování dalších funkcí automaticky ukončit funkci zmrazení napájení.

(Ve stavu „Power Freeze“ můžete při nastavování dalších funkcí automaticky ukončit funkci zmrazení napájení)

Funkce Prázdniny

V odemčeném stavu opakovaně stiskněte tlačítko „Function“, dokud nezačne blikat ikona „Holiday“, zastavte činnost tlačítka a počkejte 3 sekundy, než vstoupíte do funkce dovolené. V prázdninovém režimu se v poloze chladicí komory ledničky zobrazí „ZAVŘÍT“ a chladicí komora přejde do uzavřeného stavu. (Ve stavu „Holiday“, když jsou nastaveny jiné funkce, může být funkce dovolené automaticky ukončena)

Poznámka: Před aktivací funkce dovolené vyjměte potraviny z komory ledničky

Pamět' při vypnutím

Když se napájení vypne, okamžitý pracovní stav v době vypnutí se uzamkne. Po zapnutí stále funguje podle nastavení před vypnutím.

Dveřní alarm

Pokud nejsou dvířka chladicího oddílu nebo dvířka oddílu pro změnu teploty nebo mrazicího oddílu pevně zavřená nebo otevřená déle než 1 minutu, ozve se bzučák „tick“. Stisknutím libovolné klávesy budík dočasně zastavíte a poté budík znovu o 1 minutu později; Pevně zavřete dvířka chladicího nebo mrazicího oddílu, abyste zastavili alarm.

Upozornění na přehřátí mrazicí komory

Po zapnutí napájení je teplota mrazničky vyšší než -12 °C, svítí schematický rámeček odpovídající teplotní zóně mrazničky a digitální zóna bliká. Stisknutím libovolného tlačítka zobrazíte teplotu mrazicí komory, když je zapnutá, stiskněte tlačítko znovu nebo o 10 sekund později, vrátí se do normálního stavu zobrazení.

Funkce ochrany displeje

Pokud do 30 sekund nestisknete žádné tlačítko, lednička přejde do funkce ochrany displeje a klávesnice se automaticky uzamkne. V režimu ochrany displeje stisknutím libovolné klávesy ukončíte funkci ochrany displeje.

Provozní klíče

Ochranná funkce zobrazovacího panelu

Pokud do 30 s nestisknete žádné klávesy, lednička aktivuje ochrannou funkci zobrazovacího panelu a klávesnice se automaticky uzamkne. V ochranném režimu zobrazovacího panelu můžete stisknutím libovolného tlačítka ukončit ochrannou funkci zobrazovacího panelu.

Skladování potravin

Chladící komora (2°C\~8°C)

• Chladící komora slouží především ke krátkodobému skladování potravin, jako je mléko, vejce a balené nápoje.
• Zelenina a ovoce musí být skladovány v krabici na zeleninu a ovoce, aby nedošlo ke ztrátě vody.
• Uvařené jídlo musí být uzavřeno v úložných sáčcích a poté umístěno do ledničky, aby se zabránilo zvýšení spotřeby energie.

Přihrádka na změnu teploty (-20 °C \~ 5 °C)

- Oddíl pro změnu teploty je nakonfigurován pro změnu teploty na úroveň uspokojující požadavky uživatelů.

- Změna teploty je nutná v závislosti na typu potravin v oddílu pro změnu teploty. Přihrádka na změnu teploty se skládá z nezávislého úložiště, konzervační komory a mrazící komory. Uživatelé mohou mít prospěch ze správného používání oddílu pro změnu teploty.

Mrazicí komora (-24 °C \~-15 °C)

• Mrazící komora slouží k dlouhodobému skladování skladovaného zboží.
• Ryby a maso, které je třeba zmrazit, se nakrájí na malé kousky a zabalí se do samostatných úložných sáčků a poté se umístí do zásuvky mrazicí komory.
• Je zakázáno umistovat sklo nebo uzavřenou nádobu s kapalinou do mrazicí komory ze strachu z prasknutí a výbuchu.
• Čerstvé potraviny se nesmí skladovat společně se zmrazenými potravinami.

★★ Tepelné nápovědy:

Skladované potraviny, pokud existují, nesmí blokovat výstup vzduchového potrubí a zpětný port ze strachu z ovlivnění chladicího účinku.

Před uložením do ledničky musí být přehřátá voda a potraviny ochlazeny na pokojovou teplotu.

Naklápěcí nosník Obr.① Správně

Naklápěcí nosník Obr.② Špatně

Naklápěcí nosník

• Chcete-li zavřít dveře ledničky, musíte pracovat v poloze naklápěcího nosníku znázorněné na Obr①.
  provoz v poloze znázorněné na Obr②. může poškodit naklápěcí nosník nebo způsobit, že dveře nelze pevně zavřít.
• Topný drát schopný zabránit kondenzátu je instalován uvnitř naklápěcího nosníku. Přehřátí na povrchu naklápěcího nosníku je normální a nemá vliv na normální provoz ledničky.

Provozní klíče

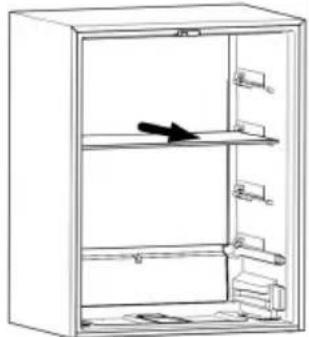

Demontáž a opětovná instalace chladicího police

Postup demontáže

1. krok: Vytáhněte polici vodorovně podle šipky na obr. 1.
2. krok: Vytáhněte horní polici dolů a dopředu, jak ukazuje šipka na obr. 2, a vytáhněte spodní polici nahoru a dopředu, jak ukazuje šipka na obr. 3.
3. krok: Svisle zvedněte pravý konec police nahoru a vhodně jej otočte ve šipce znázorněné na obr. 4, abyste usnadnili vyjmutí.

Přeinstalaci

Provedte opětovnou instalaci police v pořadí podle kroku 3-1.

Poznámka: Při demontáži police otevřete dvířka na max. rozsah, abyste usnadnili demontáž police nebo zabránili kolizi dveří. (Obrázek je pouze orientační. Pro podrobnosti o konkrétní konfiguraci interiéru může být rozhodující přesný produkt.)

Demontáž a opětovná instalace boxu na ovoce a zeleninu

Postup demontáže

1. krok: Nejprve vytáhněte polici z chladicího oddílu.
2. krok: Vytáhněte krabici na ovoce a zeleninu vodorovně podle šipky znázorněné na obr. 1, dokud nebude krabice na ovoce a zeleninu podepřena vodicí lištou.
3. krok: Vytáhněte krabici s ovocem a zeleninou nahoru a dopředu podle šipky znázorněné na Obr. 2.
4. krok: Svisle zvedněte pravý konec krabice s ovocem a zeleninou a vhodně jej otočte ve šipce znázorněné na obr. 3, abyste usnadnili vyjmutí.

Přeinstalaci

Provedte opětovnou instalaci přihrádky na ovoce a zeleninu v pořadí podle kroku 4-2.

Poznámka: Při demontáži boxu na ovoce a zeleninu otevřete dvířka do největšího rozmachu, abyste usnadnili jeho demontáž nebo zabránili kolizi dveří. (Obrázek je pouze orientační. Pro podrobnosti o konkrétní konfiguraci interiéru může být rozhodující přesný produkt.)

Demontáž a opětovná instalace ledničky Spodní kryt crisper

Postup demontáže

1. krok: Nejprve vytáhněte krabici s ovocem a zeleninou Tento krok může být ignorován, pokud takový box není k dispozici.
2. krok: Demontujte stavěcí šroub upevňující pravou vodicí lištu v poloze, jak ukazuje šipka na obr. 1, a sejměte pravou vodicí lištu.
3. krok: Vytáhněte kryt vodorovně podle šipky na Obr. 2.
4. krok: Svisle zvedněte pravý konec krytu a vhodně jej otočte ve šipce znázorněné na obr. 3, abyste usnadnili sejmutí.

Přeinstalaci

Proved'te opětovnou instalaci krytu v pořadí kroků 4-2.

Poznámka: Pro demontáž krytu otevřete dvířka na max. rozsah, abyste usnadnili jejich demontáž nebo zabránili kolizi dveří. (Obrázek je pouze orientační. Pro podrobnosti o konkrétní vnitřní konfiguraci může být rozhodující přesný produkt.)

Způsob demontáže a montáže příslušenství

• Zásuvka v mrazicím boxu:pro ukládání potravin určených k dlouhodobému uchování, jako je maso a ryby. Lze ji vyjmout vytažením směrem ven a zvednutím nahoru.
  Laskavé tipy: Doporučuje se vkládat do velkého kusu masa až po nakrájení na malé kousky, aby se předešlo obtižnému krájení po zmrazení. Potraviny určené k rychlému zmrazení musí být po zmrazení rovnoměrně rozloženy a uloženy společně.
• Podstavec na lahve u dveří chladicího prostoru:ukládání vajec, různých nápojů v lahvích a dalších drobností. Lze jej vyjmout mírným nadzvednutím.
  Poznámka: Při demontáži nevytahujte podstavec na lahve u chladicích dveří násilím, aby nedošlo k poškození chladničky.

Vyjměte jej mírným tahem směrem ven a nahoru.

Změna světla

Jakákoli výměna nebo údržba LED lamp je určena výrobcem, jeho servisním zástupcem nebo podobnou kvalifikovanou osobou.

Tip:

Neoprávněné odstranění vadného světla, ovládacího panelu atd. není povoleno. Na požádání lze zajistit servis přímo u Vás doma.

Údržba

Údržba ledničky se doporučuje jednou měsíčně;

-- Odpojte napájecí zástrčku, abyste zabránili úrazu elektrickým proudem;
-- K setření oleje nebo jiných nečistot použijte vlhký hadřík nebo neutrální čisticí prostředek (esence čisticího prostředku). Poté čisticí prostředek úplně setřete.
-- Nepoužívejte zásadité čisticí prostředky, mýdlový prášek, benzín a alkohol, mastkový prášek atd.; jinak by se mohl poškodit plášť nebo plasty;
-- Pravidelně čistěte tělo ledničky a odstraňujte prach ze země, abyste ledničku udrželi čistou.

Prohlídka po údržbě:

1. Zda je poškozeno elektrické vedení a zástrčka; 2. Zda je na zástrčce prach; 3. Zda je na zástrčce neobvyklé teplo;
2. Zda je zásuvka uvolněná; 5. Zda je zástrčka zcela zasunuta.

Sdělení:

Pokud je poškozeno elektrické vedení a zástrčka a je zde prach, může dojít k úrazu elektrickým proudem nebo k požáru; Po odpojení zástrčky musí před opětovným zapojením uplynout 5 minut;

Nedávejte ruce pod ledničku, aby nedošlo ke zranění.

Před čištěním odpojte zástrčku ledničky

Prosím, použijte neutrální čistící prostředek

Analýza selhání

Před výskytem poruch, které vyžadují údržbu, je třeba zkontrolovat tyto položky:

Poruchy: Lednička nefunguje, chladicí účinek je špatný

Příčiny: 1. Zkontrolujte připojení do napájení. 2. Zkontrolujte, zda je lednička není vystavena přímému slunečnímu světlu nebo zda není v v její blízkosti zdroj tepla. 3.

Zkontrolujte, zda je kolem chladničky prostor pro odvod tepla.

Náprava: 1. Připojte do napájení. 2. Přesuňte ledničku na místo bez přímého slunečního záření a zdroje tepla. 3. Mezi lednicí a stěnou ponechte dostatečný prostor.

Poruchy: Potraviny v chladicí komoře jsou zmrazené

Příčiny: 1. Zkontrolujte, zda nastavená teplota není příliš nízká. 2. Zkontrolujte, zda potraviny s příliš velkým množstvím vody nejsou příliš blízko zadní stěny.

Náprava: 1. Přiměřeně zvyšte teplotu. 2. Přemístěte jídlo s příliš velkým množstvím vody na skleněné polici na stranu ke dveřím

Poruchy: V lednici je neobvyklý zvuk

Příčiny: 1. Zkontrolujte, zda je spodní část ledničky stabilní. 2. Zkontrolujte, zda lednička není příliš blízko zdi. 3. Zkontrolujte, zda se lednička nedotýká jiných předmětů.

Náprava: 1. Upravte spodní stavitelnou nohu pro stabilizaci ledničky. 2. Ponechte okolo chladničky dostatečný prostor. 3. Odstraňte překážky.

Poruchy: V lednici je neobvyklý zápach

Příčiny: 1. Zkontrolujte, zda jsou potraviny pro skladování uzavřeny. 2. Zkontrolujte, zda je lednička čistá. 3. Zkontrolujte, zda nejsou potraviny skladovány příliš dlouho.

Náprava: 1. Pro skladování mějte potraviny uzavřené. 2. Pravidelně čistěte ledničku. 3.

Jev: Teplo nebo horko na povrchu dvou stran a předělu mezi chladící a mrazící komorou.

Příčina: Potrubí chladničky (kondenzátor, potrubí proti zamlžení) pro odvod tepla a pro zabránění kondenzace je na dvou stranách a v přední části chladničky.

Jev: Dveře příliš přiléhají a není snadné je otevřít

Příčina: Opětovné otevření dveří ihned po zavření je obtížné, protože horký vzduch vstupuje do chladničky a smršťuje se, aby vytvořil tlakový rozdíl. Je snadné otevřít dveře za nějakou chvíli.

Jev: V lednici šumí voda

Příčina: Při spuštění nebo zastavení kompresoru takový zvuk vydá chladivo; voda vyprodukovaná po odmrazení vydává také takový zvuk.

Jev: V lednici je slyšet zvuk „kliknutí“ nebo zvuk tikání

Příčina: Smršťování a roztahování pouzdra vydávají takový zvuk; když je pouzdro studené nebo jsou dveře otevřené, tak dojde k tomuto zvuku;

Jev: V chladničce je slyšet hukot

Příčina: Spuštění kompresoru vydá takový zvuk (pokud lednička není vyvážena, bude tento zvuk hlasitější)

Jev: Dochází ke kondenzaci nebo zamrzání povrchu dveří mrazicí komory nebo na povrchu potravin

Příčina: Teplota nebo vlhkost kolem chladničky je vysoká; dvířka jsou otevřena příliš dlouho; potraviny s příliš velkým množstvím vody nejsou utěsněny nebo těsně zabaleny

Jev: Na povrchu vestavěného svítidla dochází ke kondenzaci

Příčina: Svítidlo po rozsvícení produkuje teplo a dveře jsou otevřeny příliš dlouho. Takže je zde teplotní rozdíl, a proto bude kryt svítidla kondenzovat..

Jev: Na těle ledničky dochází ke kondenzaci a zamlžování

Příčina: Vlhkost kolem ledničky je vysoká a vlhkost ve vzduchu se v tomto případě shromažđuje do kondenzace

Technické parametry

Model	RC518CXD0
Klimatická třída	SN/N/ST/T
Ochrana proti úrazu elektrickým proudem	I
Štítek s hvězdami
Celkový objem	518L
Celkový objem úložného prostoru	348L
Příhrádka na čerstvé potraviny	80L
Objem proměnné teploty	90L
Typ napájení	220-240V~/50Hz
Jmenovitý proud	1.0A
Mrazicí kapacita	10Kg/24h
Spotřeba energie	250kWh/a
Výkon lampy	9W
Hmotnost	103kg
Rozměry (WxDxHmm)	833x640x1900
Chladivo a množství náplně	R600a,65g
Hladina hluku (dB(A) re 1 pW)	35

Pozn:
1) Tento výrobek lze použít jako volně stojící nebo vestavnou ledničku. Značená spotřeba energie je založena na testech prováděných podle místních norem, které simulují provoz uživatele v nevestavěném stavu. Je normální, že skutečná spotřeba energie ledničky je o něco vyšší než označená hodnota, pokud je instalována ve vestavěném stavu.
2) Je normální, že skutečná spotřeba energie je vyšší než označená hodnota, když je skladováno větší množství potravin, okolní teplota je vysoká nebo jsou často otevírána dvířka.

Seznam balení

ModelPříloha	RC518CXD0
Polička na lednici	3
Box na ovoce a zeleninu	1
Spodní ostřejší	2
Spodní kryt crisper	1
Držák na láhev ledničky	5
Mrazicí podnos	1
Mrazicí Zásuvky	2
Podnos s proměnnou teplotou	1
Zásuvka s proměnnou teplotou	2
Návod k obsluze	1

Tento produkt má více konfigurací, podrobnosti naleznete ve skutečném produktu.

Pokyny pro bezpečnou recyklaci.

Likvidace:

Staré spotřebiče mají stále určitou nadhodnotu. Ekologický přístup zajistí recyklaci cenných surovin.

Chladiva použitá ve vaší chladničce a izolační materiály vyžadují speciální postupy zacházení. Před manipulací se ujistěte, že na zadní straně chladničky není žádné poškození potrubí. Aktuální informace o možnostech likvidace staré chladničky a obalů ze starého zařizení lze získat na místním obecním úřadě.

Správná likvidace tohoto produktu:

Znamená to, že tento produkt by neměl být likvidován s jinými domovními odpady v celé EU. Abyste zabránili možnému poškození životního prostředí nebo lidského zdraví nekontrolovanou likvidací odpadu, recyklujte jej odpovědně, abyste podpořili udržitelné opětovné použití materiálových zdrojů. Chcete-li vrátit použité zařízení, použijte systémy pro vrácení a sběr nebo kontaktujte prodejce, u kterého byl produkt zakoupen. Mohou tento produkt odevzdat k bezpečné recyklaci pro životní prostředí.

Popis klimatického typu.

Tabulka 1 Klimatické třídy

Třída	Symbol	Rozsah okolní teploty
Rozšířené mírné	SN	+ 10 to + 32
Mírný	N	+ 16 to + 32
Subtropický	ST	+ 16 to + 38
Tropický	T	+ 16 to + 43

Rozšířená teplota: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 10 ° C do 32 ° C“; temperate: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 16 ° C do 32 ° C“; Subtropické: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 16 ° C do 38 ° C“; Tropical: „toto chladicí zařízení je určeno k použití při okolních teplotách v rozmezí od 16 ° C do 43 ° C“;

Vážený zákazníku

Vážený zákazníku, pokud potřebujete zákaznický servis, další informace najdete v záručním listu

Vyměnitelný (pouze LED) světelný zdroj profesionálem
