MANUAL DE USUARIO RC518CXD0 TCL

■Esta guía de servicio es un formato universal para esta empresa.
■Por favor, consulte la operación correspondiente para conocer las configuraciones físicas
■Las imágenes son solo de referencia, los productos pueden estar sujetos a cambios sin previo aviso.
■Lea atentamente el manual de usuario antes de arrancar y guárdelas correctamente.

TCL

ES

RC518CXD0

MANUAL DE USUARIO

REFRIGERADOR

POR FAVOR, LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ESTE APARATO

Contenidos

Gracias por comprar el refrigerador TCL. Queremos expresarle nuestro más sentido agradecimiento.

Le invitamos a comenzar a utilizar el refrigerador TCL. Por nuestra parte, nosotros haremos todo lo posible para brindarle un servicio de calidad.

Instrucciones de seguridad P2

Instrucciones del producto P5

Manejo y colocación P6

Preparaciones previas al uso del refrigerador P7

Notas de Operación P8

Ilustración y funcionamiento del panel de visualización---- P8

Almacenamiento de alimentos P11

Máquina de hielo P12

Análisis de fallos P15

Fenómenos no considerados fallos P15

Parámetros técnicos P16

Contenido incluido en el empaque P16

Directiva sobre recuperación segura P17

Descripción del tipo de clima P17

1. Este electrodoméstico no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o que no posean la experiencia y los conocimientos necesarios para su uso, a no ser que una persona responsable de su seguridad las supervise o las instruya. Se debe prestar atención a los niños para evitar que jueguen con el aparato.
2. Si el cable de alimentación resulta dañado, deberá ser sustituido por el fabricante, su agente de servicio o por otras personas debidamente cualificadas para poder evitar posibles peligros.
3. Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o que presenten una carencia de experiencia y conocimientos siempre que estén supervisadas o sean instruidas para que puedan utilizar el aparato de forma segura y comprendan los peligros que su uso conlleva. Los niños no deben jugar con este aparato. La limpieza y el mantenimiento de este aparato no deben llevarse a cabo por niños sin supervisión.
4. ADVERTENCIA: Mantenga las aberturas de ventilación, tanto las de la cubierta del aparato como las de la estructura integrada, libres de obstrucciones.
5. ADVERTENCIA: No utilice dispositivos mecánicos u otros medios no recomendados por el fabricante para acelerar el proceso de descongelación.
6. ADVERTENCIA: Evite dañar el circuito de refrigeración.
7. ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos, a menos que sean del tipo recomendado por el fabricante.
8. No almacene sustancias explosivas, como puedan ser botes de aerosoles con propelente inflamable en el aparato.
9. Este aparato está diseñado para ser utilizado en aplicaciones domésticas y similares, como:
10. Cocinas para el staff en tiendas, oficinas u otros ambientes laborales;
11. Granjas, clientes de hoteles, moteles y otros tipos de ambientes residenciales;
12. Ambientes como hostales;
13. Catering y usos no minoristas.
14. Este producto contiene una fuente de luz de clase de eficiencia energética F. Para ERP de fuente de luz, prueba con (sin) cubierta de luz.

Instrucciones de seguridad

1. Advertencia

Advertencia: No se permite la colocación de ningún tipo de barrera alrededor del aparato o en la estructura integrada para garantizar de esta forma una ventilación continua.

Advertencia: Está prohibido acelerar el proceso de descongelación utilizando para ello cualquier tipo de equipo mecánico u otro método no recomendado por el fabricante.

Advertencia: Evite dañar el circuito de refrigeración.

Advertencia: Jamás utilice un aparato eléctrico dentro del compartimento de almacenamiento del refrigerador, excepto si dicho aparato pertenece al tipo recomendado por el fabricante.

Advertencia: Jamás coloque bebidas o alimentos contenidos en recipientes de vidrio en el compartimento de congelación para evitar que se rompan.

ES

Advertencia: Si necesita apagar el refrigerador, deberá encenderlo 5 minutos después para evitar que se dañe el compresor.

Advertencia: Si se percata de que alguna pieza del refrigerador se mueve o de la existencia de un ruido, olor, humo anormal o de otro tipo de rareza durante el uso, deberá apagarlo de forma inmediata y ponerse en contacto con el departamento de servicio posventa de la compañía.

Advertencia: Jamás coloque los dedos o las manos debajo del refrigerador, especialmente en la parte trasera inferior, de lo contrario, las piezas afiladas podrían causarle lesiones.

Advertencia: Evite que los niños jueguen o se suban al refrigerador. El uso del refrigerador por parte de los niños debe estar supervisado por sus padres para evitar posibles peligros.

Advertencia: Jamás coloque la mano entre las puertas para abrirlas o cerrarlas, pues podría atraparse los dedos. Utilice la manija de la puerta para abrirla y cerrarla.

Advertencia: En los rangos climáticos SN, N, ST y T, el rango de temperatura operativa es de 10 °C\~43 °C. Si el electrodoméstico llegara a funcionar fuera del rango climático nominal (rango de temperatura ambiente), la temperatura interior podría verse afectada.

Instrucciones de seguridad

Advertencia: Riesgo de incendio/Materiales inflamables

Advertencia: Al colocar el electrodoméstico en su lugar, asegúrese de que el cable de alimentación no esté atrapado o dañado.

Advertencia: No coloque enchufes portátiles o fuentes de alimentación portátiles sobre el electrodoméstico.

Los niños de entre 3 y 8 años pueden cargar y descargar el contenido del refrigerador. Abrir la puerta durante largos períodos de tiempo puede causar un incremento significativo de la temperatura en los compartimentos del refrigerador.

Limpie con frecuencia las superficies que puedan entrar en contacto con los alimentos y con los sistemas de drenaje accesibles.

Limpie los tanques de agua tras permanecer 48 horas sin utilizarlos; Enjuague el sistema de agua conectado a un suministro de agua después de estar 5 días sin extraer agua.

Almacene la carne cruda y el pescado en recipientes adecuados antes de colocarlos en el refrigerador para que no entren en contacto con otros alimentos ni goteen sobre ellos.

Los compartimentos de congelación de dos estrellas son adecuados para almacenar alimentos precongelados, almacenar o hacer helados y hacer cubitos de hielo.

Los compartimentos de una, dos y tres estrellas de congelación no son adecuados para la congelación de alimentos frescos.

Si tiene pensado dejar vacío el refrigerador durante un largo período de tiempo, apáguelo, proceda con su descongelación, límpielo, séquelo y deje abierta la puerta para evitar que se forme moho en el interior.

2. Precauciones

Precauciones: La fuente de alimentación de este producto debe ser uniforme con respecto a la fuente de alimentación mencionada en la placa de identificación. Así pues, deberá utilizarse el enchufe estándar independiente de 3 clavijas (por encima de 10A y con una conexión a tierra fiable). No enchufe más de un aparato eléctrico en un solo enchufe, de lo contrario, podrían producirse incendios por sobrecalentamiento.

Precauciones: No tire, bajo ninguna circunstancia, del cable de alimentación con la mano. Para desconectar la fuente de alimentación es necesario agarrar adecuadamente el conector para tirar de él. No toque el cable de alimentación ni el conector con las manos húmedas para evitar sufrir descargas eléctricas.

Precauciones: Evite que el cable de alimentación sea apretado por el propio refrigerador o por cualquier otra carga pesada. El cable no debe doblarse demasiado. Producir daños en el cable de alimentación o pelar su recubrimiento podría provocar incendios y descargas eléctricas. Si el cable de alimentación sufre daños o resulta cortado, póngase en contacto con el departamento de servicio posventa de forma inmediata.

Precauciones: No introduzca en el refrigerador material inflamable o explosivo, ácidos corrosivos ni materiales alcalinos.

Instrucciones de seguridad

Precauciones: No utilice el refrigerador en una ubicación expuesta a la lluvia o a la luz solar.

Precauciones: Está prohibido colocar recipientes con fluidos en el refrigerador, pues si se produjera algún tipo de fuga o rotura en dichos recipientes, podrían producirse efectos negativos en el aislamiento eléctrico del refrigerador y, por consiguiente, también descargas eléctricas e incendios.

Precauciones: El refrigerador no debe desmontarse ni modificarse de ninguna forma sin permiso. La reparación del refrigerador debe ser realizada por personas especialistas.

Precauciones: En caso de fuga de cualquier gas inflamable, como gas de hulla, es necesario cerrar la válvula de fuga y, a continuación, abrir la ventana para facilitar la ventilación del dispositivo. Tenga en cuenta que, ante tales circunstancias, está prohibido desenchufar el conector del refrigerador de forma inmediata, pues podrían producirse incendios o explosiones debido a la existencia de chispas eléctricas.

ES

Precauciones: Los refrigeradores, en especial los refrigeradores/congeladores de tipo I, pueden no funcionar de manera constante (existe la posibilidad de que se produzca la descongelación del contenido o de que la temperatura ascienda demasiado en el compartimento de los alimentos congelados) si se sitúan durante un período de tiempo prolongado por debajo de la temperatura mínima del rango de temperaturas para el que fueron diseñados;

Precauciones: Tenga en cuenta que las bebidas efervescentes no deben almacenarse en compartimentos o gabinetes con bajas temperaturas y que algunos productos como los helados de agua no deben consumirse demasiado fríos.

Precauciones: No se debe exceder los tiempos de almacenamiento recomendados por los fabricantes de los alimentos.

Precauciones: Preste atención a las precauciones a tener en cuenta para prevenir aumentos indebidos de la temperatura de los alimentos congelados mientras se descongela el refrigerador. Por ejemplo, envuelva los alimentos congelados en varias capas de papel de periódico.

Precauciones: Un aumento de la temperatura de los alimentos congelados durante la descongelación manual, el mantenimiento o la limpieza del refrigerador podría acortar la vida de almacenamiento.

Precauciones: Tenga el cuidado requerido con respecto a los alimentos congelados almacenados en el caso de que de que el refrigerador vaya a estar de forma prolongada sin funcionar (interrupción del suministro de energía o fallo del sistema de refrigeración).

Precauciones: Preste atención a las medidas que deben adoptarse cuando el refrigerador se apaga y se pone fuera de servicio de forma temporal o durante un período de tiempo prolongado (por ejemplo, es necesario vaciarlo, limpiarlo y secarlo. Así pues, las puertas y tapas deben quedar entreabiertas).

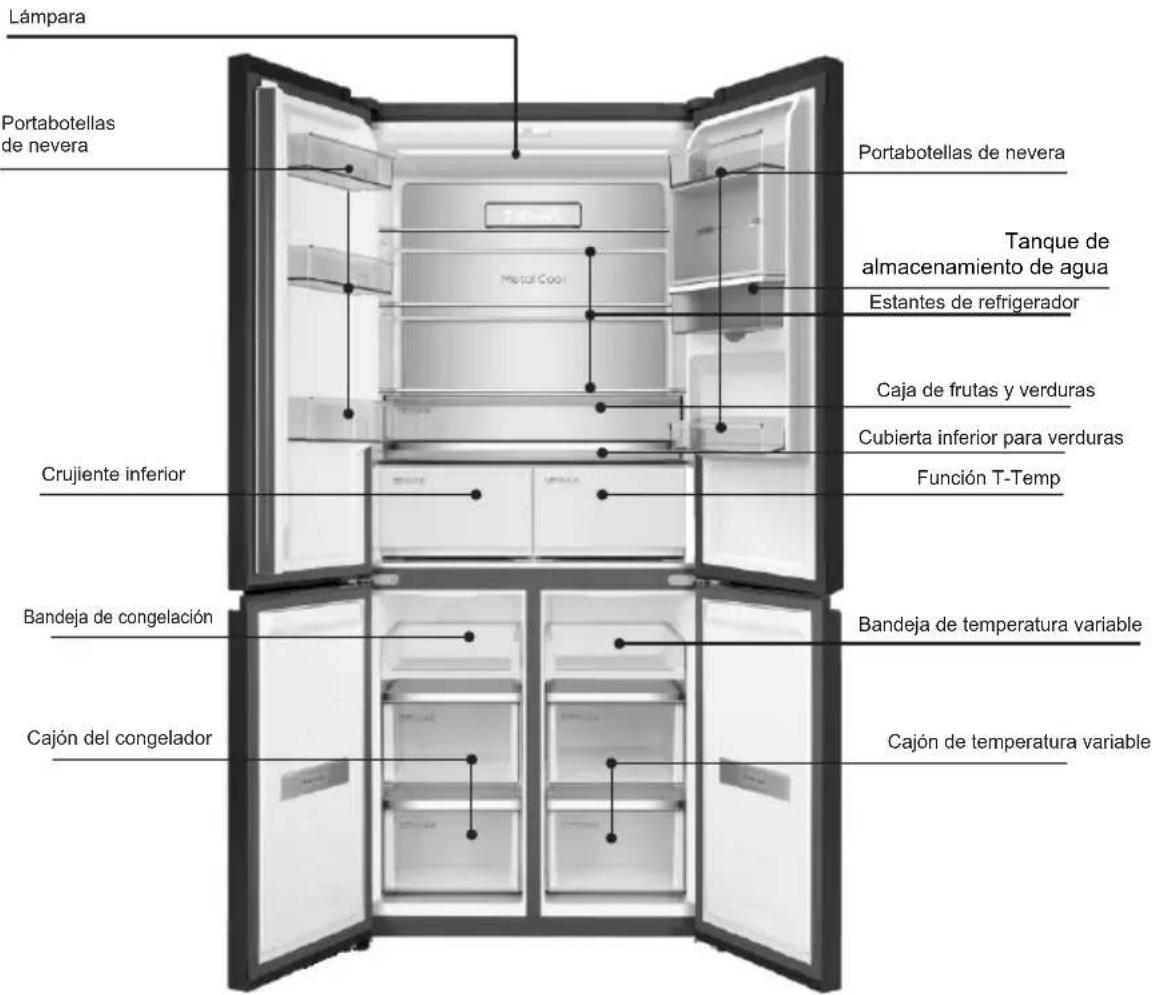

Introducción del producto

Lámpara Portabotellas de nevera Portabotellas de nevera Tanque de almacenamiento de agua Estantes de refrigerador Caja de frutas y verduras Cubierta inferior para verduras Función T-Temp Crujiente inferior Bandeja de congelación Cajón del congelador Bandeja de temperatura variable Cajón de temperatura variable

Las imágenes son solo de referencia. Por favor, refiérase al objeto

Recordatorio:

Si su producto es un producto mejorado, sus características podrían no encajar con las indicadas en las instrucciones. Pero ello no modificará el rendimiento y el método de uso. Le garantizamos que su refrigerador presentará en todo momento unas prestaciones excelentes.

Manejo y colocación

Deberá dejar un cierto espacio alrededor del refrigerador, tal y como se muestra en la figura.

Cuando vaya a manipular el refrigerador, tenga cuidado de que las puertas laterales del mismo no entren en contacto con las herramientas utilizadas para dicha manipulación.

<45°

El refrigerador debe estar colocado en un ambiente seco, con una buena ventilación y alejado de fuentes de calor y de la luz solar.

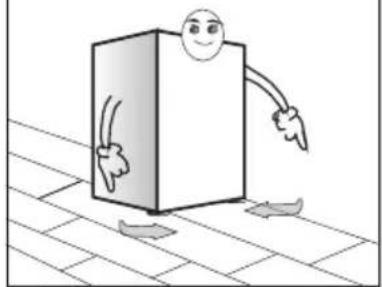

El refrigerador debe ubicarse en una superficie plana y firme. Si el piso no es plano, ajuste la pata de ajuste para mantener una correcta nivelación.

No coloque el refrigerador en un ambiente demasiado frío que pueda congelarse.

Extraer la base de espuma favorece la disipación del calor de fondo, evitando de esta forma posibles incendios.

-- Se necesitan al menos dos personas para manipular el refrigerador. Una de ellas debe levantar la parte superior de la parte trasera y la otra manejar la parte inferior (manipular el refrigerador mientras una de las dos partes está sujeta es sumamente peligroso y podría provocar accidentes).
-- Al mover el refrigerador, su parte inferior podría llegar a dañar y a rayar el piso. Si necesita mover el refrigerador a lo largo de una distancia mayor, los accesorios internos deben quedar fijados en su sitio previamente con una cinta adhesiva. De lo contrario, los accesorios podrían sufrir daños al chocar entre sí.
-- Coloque el refrigerador en su posición en un lugar en el que esté expuesto a pocas vibraciones. Si vive en un área en la que a menudo se producen terremotos, fije el refrigerador contra la pared o contra un poste. De caerse, el refrigerador podría provocar un accidente.
-- Deberá dejar suficiente espacio libre alrededor del refrigerador. Si el espacio libre es demasiado pequeño, si se colocan objetos sobre o al lado del refrigerador o si se pegan en los laterales del mismo, la disipación de calor se verá afectada, lo cual resultará en un malgasto innecesario de la energía eléctrica y, además, podría producir quemaduras en la pared y en los objetos en cuestión; Si la parte trasera del refrigerador está en contacto con la pared, podrían producirse vibraciones y ruidos;
-- Ajuste la parte delantera del refrigerador y la pata de ajuste para lograr una correcta nivelación. La colocación en desnivel del refrigerador causará vibraciones y ruido.

Manejo y colocación

Este frigorífico no se puede utilizar como electrodoméstico integrado. Las dimensiones del producto y el espacio necesitado para el uso del producto se muestran en mayor detalle en las siguientes imágenes:

Dimensiones del producto

L1 W1

Espacio necesario para el uso del producto

L2 W2

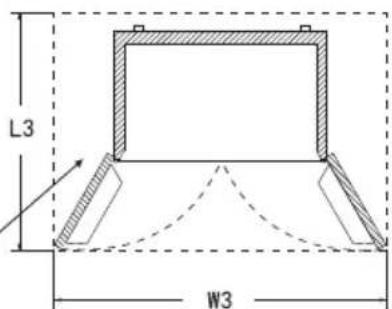

Espacio total necesitado para el uso del producto

L3 W3

Espacio necesario para una ventilación libre

Unidad: mm

Dimensiones del producto		Espacio necesario para el uso del producto		Espacio total necesitado para el uso del producto
L1	W1	L2	W2	L3	W3
640	833	>L1+20	>W1+20	>L1+450	>W1+480

Notas:

1. Al instalar el refrigerador como una unidad empotrada, es importante considerar la precisión de las medidas del gabinete y la nivelación del piso.
2. Debido a las variaciones en los tamaños de los enchufes y las ubicaciones de los enchufes, las dimensiones W2 y L2 para el espacio de colocación del refrigerador no incluyen el tamaño de instalación del enchufe. Al instalar el enchufe, tenga en cuenta el grosor del enchufe y reserve suficiente espacio de acuerdo con la situación real.

Preparaciones previas al uso del refrigerador

1. Retire todos los accesorios del ensamblaje, como la cinta de fijación de la caja, etc. Especialmente la base de espuma.

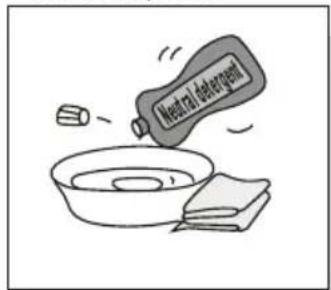

2. Utilice un paño húmedo y tibio para limpiar tanto el interior como el exterior del refrigerador (existe la posibilidad de añadir un detergente neutro en agua tibia).

3. Después de nivelar y limpiar el refrigerador, déjelo reposar durante unas 5 horas antes de enchufarlo para que se encienda y enfríelo durante 2 o 3 horas antes de introducir alimentos en su interior.

4. Retirar la cinta de fijación


Limpiar con un paño tibio y húmedo.

En verano, se necesitan 24 horas para congelar por completo los alimentos. Compruebe el estado de refrigeración el segundo día.

1. Conectar a la corriente


2. Almacenar los alimentos tras 2-3 horas conectado a la corriente. horas.


No abra las puertas con frecuencia para atomar electricidad

El desodorante de plásticos desaparece automáticamente tras un tiempo de congelación.

Preparación antes del uso

El aparato debe ubicarse en el área más fresca de la habitación, lejos de aparatos que produzcan calor o conductos de calefacción, y fuera de la luz solar directa.
Deje que los alimentos calientes se enfríen a temperatura ambiente antes de colocarlos en el aparato. La sobrecarga del aparato obliga al compresor a funcionar durante más tiempo. Los alimentos que se congelan demasiado lentamente pueden perder calidad o echarse a perder.
Asegúrese de envolver los alimentos correctamente y seque los recipientes antes de colocarlos en el aparato. Esto reduce la acumulación de escarcha dentro del aparato.
El contenedor de almacenamiento de electrodomésticos no debe estar forrado con papel de aluminio, papel encerado o toallas de papel. Los revestimientos interfieren con la circulación del aire frío, lo que hace que el aparato sea menos eficiente.
Organice y etiquete los alimentos para reducir las aperturas de puertas y las búsquedas prolongadas.
Retire tantos artículos como sea necesario a la vez y cierre la puerta lo antes posible.
Consulte la imagen de introducción del producto en la página 6 para conocer la ubicación de los accesorios

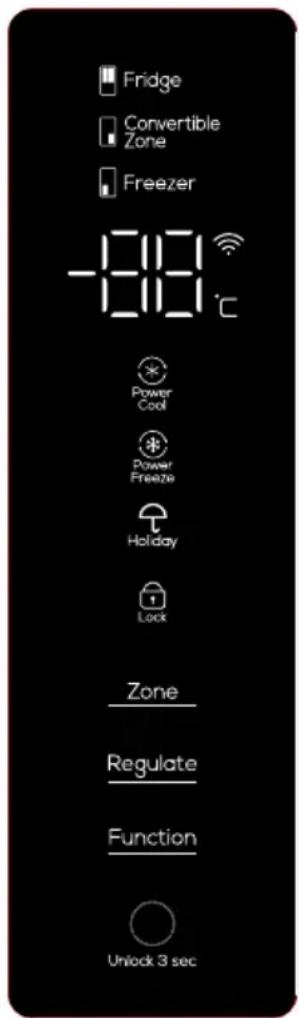

Teclas de operación

Ilustración y funcionamiento del panel de visualización

ES

Encendido por primera vez

Cuando se enciende por primera vez, el refrigerador iniciará el modo inteligente y funcionará a 5 °C para la cámara del refrigerador, -18 °C para el invernadero variable y -18 °C para la cámara del congelador.

Seguro para niños

Encendido: cuando no hay ninguna operación de tecla en la pantalla, después de 30 segundos, el teclado se bloquea automáticamente y se activa la función de bloqueo para niños;

Apagar: cuando la pantalla esté bloqueada, presione la tecla "unlock 3 sec" y manténgala presionada durante 3 segundos para desbloquear, y la función de bloqueo para niños se desactivará.

Ajuste manual de la temperatura

Cuando no hay ninguna operación de tecla en la pantalla dentro de los 30 segundos, la pantalla se apagará automáticamente y el teclado se bloqueará automáticamente. Cuando la pantalla esté apagada, presione el botón por primera vez para activar la pantalla; Mantenga presionado el botón "unlock 3 sec" durante 3 segundos para desbloquear y luego presione el botón nuevamente para que la función del botón sea efectiva.

Ajuste de la temperatura de la cámara del refrigerador (2 °C \~ 8 °C)

En el estado desbloqueado, presione repetidamente el botón "Zone" hasta que se encienda el área de temperatura de almacenamiento refrigerado y luego presione el botón "Regulate" para ajustar la temperatura de la cámara del refrigerador. La temperatura de la cámara del refrigerador debe ajustarse entre "02"- "03"- "04"- "05"- "06"- "07"- "08"- "02". Seleccione la temperatura adecuada para detener la operación clave y, a continuación, establezca el rango de temperatura para la confirmación.

Ajuste de la temperatura de la cámara del congelador (-24 °C \~ -15 °C)

En el estado desbloqueado, presione repetidamente el botón "Zone" hasta que se encienda el área de temperatura de almacenamiento de congelación y luego presione el botón "Regulate" para ajustar la temperatura de la cámara del congelador. La temperatura de la cámara del congelador debe ajustarse entre "-24"- "-23"- "-22"- "-21"- "-20"- "-19"- "-18"- "-17"- "-16" "-15"- "-24". Seleccione la temperatura adecuada para detener la operación clave y, a continuación, establezca el rango de temperatura para la confirmación.

Regulación de temperatura en el compartimiento de cambio de temperatura (-20 °C \~ 5 °C)

En el modo de desbloqueo, presione repetidamente el botón "Zone" hasta que se encienda la zona de refrigeración y luego presione el botón "Regulate" para regular la temperatura en el compartimiento del refrigerador. La temperatura establecida en el compartimiento del refrigerador puede variar dentro de "-20"- "-19"- "-18"- "-17"- "-16"- "-15"- "-14"- "-13"- "-12"- "-11"- "-10"- "-09"- "-08"- "-07"- "-06"- "-05"- "-04"- "-03"- "-02"- "-01"- "00"- "01"- "02"- "03"- "04"- "05"- "OF" i-n "-2a0" de manera cíclica. Cuando se presiona un botón de parada de temperatura apropiado, se confirma el ajuste de temperatura.

Descripción de las funciones del cajón de cambio de temperatura de tres etapas para refrigeración

El primer icono de la izquierda es el icono "Fast Chill". Cuando la puerta refrigerada está abierta, la luz se encenderá cuando se toque ligeramente y se activará la función de congelación rápida;

Presione el botón "Fish&Meat" para activar las funciones de mariscos y carnes; Presione el botón "Fruit&Veg". para activar la función de frutas y verduras;

Cuando la función "Fast Chill" está activada, el cajón de temperatura variable de tres velocidades se controla a -3 °C. Cuando la función "Fish&Meat" está activada, el cajón de temperatura variable de tres velocidades se controla a -1 °C; Cuando la función "Fruit&Veg" está activada, el cajón de temperatura variable de tres velocidades se controla a 4 °C; En cualquier momento, solo se habilita una función de Fast Chill/Fish&Meat/Fruit&Veg.;

El estado de función de fábrica predeterminado del cajón refrigerado de temperatura variable de tres etapas es "Fish&Meat"; para evitar la operación accidental al tocar los botones, el tiempo para que los dedos permanezcan en los botones debe ser superior a 1 segundo.

Función de desactivación por cambio de temperatura

En el modo de desbloqueo, presione repetidamente el botón "Zone" hasta que se encienda la zona de cambio de temperatura y luego presione el botón "Regulate" para regular la temperatura en el compartimiento de cambio de temperatura. Con el compartimiento de cambio de temperatura colocado en "OF", accione el botón de parada para acceder a la función de desactivación del cambio de temperatura.

Teclas de operación

Cuando la temperatura de ajuste en el compartimiento de cambio de temperatura no esté colocada en "OF", salga de la función de desactivación del cambio de temperatura. (En el modo de función de desactivación de cambio de temperatura, es posible salir automáticamente de la función de desactivación de cambio de temperatura cuando se realiza el ajuste de otra función. Nota: Antes de acceder a la función de desactivación del cambio de temperatura, vacíe el compartimiento de cambio de temperatura).

En el modo de funciones "Desactivación del cambio de temperatura", el compartimento de cambio de temperatura se coloca en el estado de no uso.

Función de refrigeración

Cuando el refrigerador esté en estado de desbloqueo, presione el botón "Function" repetidamente hasta que el ícono "Power Cool" parpadee, después de eso, detenga la operación de la tecla y espere 3 segundos para ingresar a la función de enfriamiento de energía de la cámara del refrigerador. Puede salir de la función de enfriamiento de energía con la misma operación. Una vez que ingrese "Power Cool", el refrigerador dejará de funcionar automáticamente la función de enfriamiento después de ingresarla durante 2 horas.

En el estado "Power Cool", la temperatura de ajuste de la cámara del refrigerador se muestra a 2 °C hasta que se cierra la función. En el estado "Power Cool", al configurar otras funciones, puede salir automáticamente de la función de enfriamiento de energía. En el estado "Power Cool", dejará de funcionar automáticamente la función de enfriamiento cuando la puerta de refrigeración se abra durante 3 minutos. (En el estado "Power Cool", al configurar otras funciones, puede salir automáticamente de la función de enfriamiento de energía)

Función de congelamiento

Cuando el refrigerador esté en estado de desbloqueo, presione el botón "Function" repetidamente hasta que el ícono "Power Freeze" parpadee, después de eso, detenga la operación de la llave y espere 3 segundos para ingresar a la función de congelación de energía de la cámara del congelador. Puede salir de la función de congelación de energía con la misma operación. Una vez que ingrese "Power Freeze", el refrigerador dejará de funcionar automáticamente la función de congelación eléctrica después de que esté en estado de congelación alta durante 24 horas.

En el estado "Power Freeze", la temperatura de ajuste de la cámara del congelador se muestra a -32 °C hasta que se cierra la función. En el estado "Power Freeze", al configurar otras funciones, puede salir automáticamente de la función de congelación de energía.

(En el estado "Power Freeze", al configurar otras funciones, puede salir automáticamente de la función de congelación de energía)

Función de vacaciones

En el estado desbloqueado, presione la tecla "Function" repetidamente hasta que el ícono "" parpadee, detenga la operación de la tecla y espere 3 segundos para ingresar a la función de vacaciones. En el modo de vacaciones, la posición de la cámara frigorífica del refrigerador muestra "OF" y la cámara frigorífica entra en estado cerrado. (En el estado "Holiday", cuando se configuran otras funciones, se puede salir automáticamente de la función de vacaciones)

Nota: Antes de activar la función de vacaciones, saque la comida de la cámara del refrigerador

Memoria de apagado

Cuando se apaga la energía, se bloqueará el estado de funcionamiento instantáneo en el momento del apagado. Después de encenderlo, seguirá funcionando conforme a la configuración antes de apagarlo.

Alarma de puerta

Si la puerta del compartimiento del refrigerador o la puerta del compartimiento del compartimiento de cambio de temperatura o la puerta del compartimiento del congelador no están bien cerradas o se mantienen abiertas durante más de 1 minuto, se escuchará la alarma del timbre "tick". Presione cualquier tecla para detener temporalmente la alarma, seguida de la alarma nuevamente 1 minuto después; cierre bien la puerta del compartimiento del refrigerador o la puerta del compartimiento del congelador para detener la alarma.

Advertencia de sobretemperatura de la cámara del congelador

Cuando se enciende la alimentación, la temperatura de la cámara del congelador es superior a -12 °C, la caja esquemática correspondiente a la zona de temperatura de la cámara del congelador está encendida y la zona digital parpadea. Presione cualquier tecla para mostrar la temperatura de la cámara del congelador cuando esté encendida, presione la tecla nuevamente o 10 segundos después, volverá al estado de visualización normal.

Función de protección de pantalla

Si no hay ninguna operación de tecla dentro de los 30 segundos, el refrigerador ingresará a la función de protección de pantalla y el teclado se bloqueará automáticamente. En el modo de protección de pantalla, presione cualquier tecla para salir de la función de protección de pantalla.

Teclas de operación

Función de protección del panel de visualización

Si no se opera ningún botón dentro de los 30 segundos, el refrigerador activará la función de protección del panel de visualización y el teclado se bloqueará automáticamente. En el modo de protección del panel de visualización, al presionar cualquier botón se puede salir de la función de protección del panel de visualización.

Almacenamiento de alimentos

Cámara fría (2 °C \~ ° 8C)

• La cámara frigorífica se utiliza principalmente para almacenar los alimentos que se van a almacenar durante un corto período de tiempo, como leche, huevos y bebidas embotelladas.
• Las verduras y frutas se almacenarán en la caja de verduras y frutas para evitar la pérdida de agua.
• Los alimentos cocinados se contendrán con bolsas de almacenamiento y luego se colocarán en el refrigerador para evitar aumentar el consumo de energía.

Compartimento de cambio de temperatura (-20 °C \~ 5 °C)

• El compartimiento de cambio de temperatura está configurado para cambiar la temperatura a un nivel que satisfaga los requisitos de los clientes.
• El cambio de temperatura es necesario dependiendo del tipo de alimentos en el compartimiento de cambio de temperatura. El compartimento de cambio de temperatura consta de una cámara de almacenamiento independiente, conservación de la frescura 0ff y congelación. Los clientes pueden beneficiarse del uso correcto del compartimiento de cambio de temperatura.

Cámara de congelación (-24C\~ -15C)

• La cámara de congelación se utiliza para almacenar la mercancía que se va a almacenar durante un largo período.
• El pescado y las carnes que deban congelarse se cortarán en trozos pequeños y se contendrán en bolsas de almacenamiento separadas, y luego se colocarán en el cajón de la cámara de congelación.
• Está prohibido colocar el recipiente de vidrio o sellado con líquido en la cámara de congelación por temor a grietas y explosiones.
• Los alimentos frescos no deben almacenarse con alimentos congelados.

★★ Consejos:

Los alimentos almacenados, si los hay, no deben bloquear la salida del conducto de aire y el puerto de retorno por temor a afectar el efecto de refrigeración.

Antes de almacenarlos en el refrigerador, el agua y los alimentos sobrecalentados deben enfriarse a temperatura ambiente.

Viga basculante Fig.①Correcto

Viga basculante Fig.② Incorrecto

Viga basculante

- Para cerrar la puerta del refrigerador, debe operar en la posición de la viga basculante que se muestra en la Fig. ①;

la operación en la posición que se muestra en la Fig.②puede dañar la viga basculante o hacer que la puerta no se pueda cerrar herméticamente.

- El cable calefactor capaz de evitar la condensación se instala dentro de la viga basculante. El sobrecalentamiento en la superficie de la viga basculante es normal y no afecta el funcionamiento normal del refrigerador.

Teclas de operación

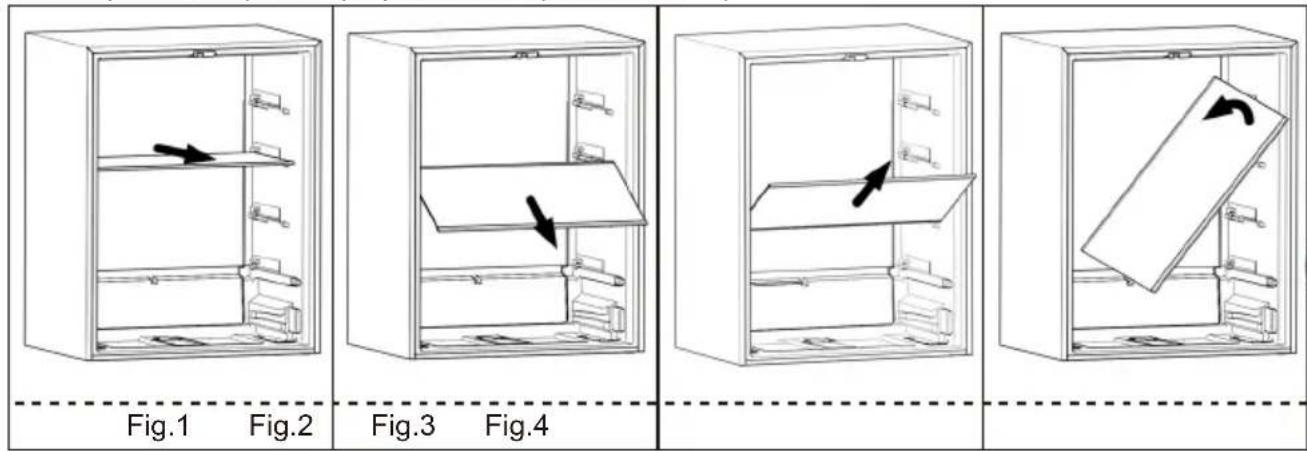

Desmontaje y reinstalación de la estantería frigorífica

Procedimiento de desmontaje

Paso 1: Saque el estante horizontalmente siguiendo la flecha que se muestra en la Fig.1.
Paso 2: Tire del estante superior hacia abajo y hacia adelante siguiendo la flecha que se muestra en la Fig.2, y del estante inferior hacia arriba y hacia adelante siguiendo la flecha que se muestra en la Fig.3.
Paso 3: Levante verticalmente el extremo derecho del estante hacia arriba y gírelo adecuadamente en la flecha que se muestra en la Fig.4 para facilitar la extracción.

Reinstalación

Lleve a cabo la reinstalación de los estantes en el orden del paso 3-1.

Nota: Para el desmontaje de la estantería, abra la puerta al máximo para facilitar el desmontaje de la estantería o evitar colisiones con la puerta. (La imagen es solo de referencia. Para obtener detalles de la configuración interior específica, es posible que prevalezca el producto exacto).

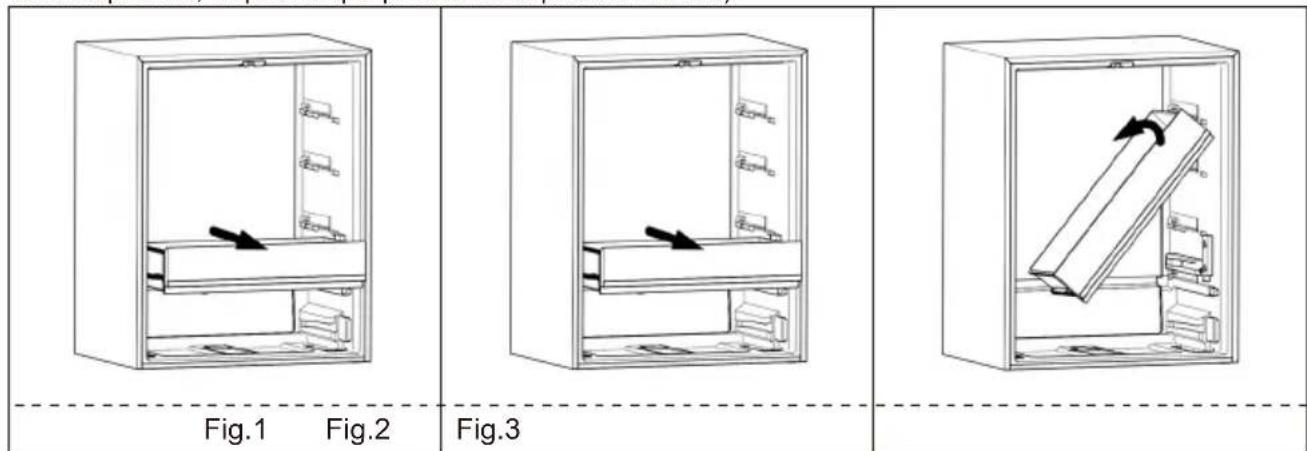

Desmontaje y reinstalación de caja de frutas y verduras

Procedimiento de desmontaje

Paso 1: Primero, saque el estante del compartimiento del refrigerador.
Paso 2: Saque la caja de frutas y verduras horizontalmente siguiendo la flecha que se muestra en la Fig.1 hasta que la caja de frutas y verduras no esté apoyada en el riel guía.
Paso 3: Saque la caja de frutas y verduras hacia arriba y hacia adelante siguiendo la flecha que se muestra en la Fig.2.
Paso 4: Levante verticalmente el extremo derecho de la caja de frutas y verduras y gírelo adecuadamente en la flecha que se muestra en la Fig.3 para facilitar la extracción.

Reinstalación

Realice la reinstalación de la caja de frutas y verduras en el orden del Paso 4-2.

Nota: Para el desmontaje de la caja de frutas y verduras, abra la puerta al máximo para facilitar su desmontaje o evitar colisiones con la puerta. (La imagen es solo de referencia. Para obtener detalles de la configuración interior específica, es posible que prevalezca el producto exacto).

Teclas de operación

Desmontaje y reinstalación del frigorífico Cubierta inferior del cajón de verduras

Procedimiento de desmontaje

Paso 1: Primero, saque la caja de frutas y verduras Este paso puede ignorarse si no se proporciona dicha caja.
Paso 2: Retire el tornillo de fijación que sujeta el riel guía derecho en la posición que se muestra en la flecha de la Fig.1 y retire el riel guía derecho.
Paso 3: Saque la cubierta horizontalmente siguiendo la flecha de la Fig.2.
Paso 4: Levante verticalmente el extremo derecho de la cubierta y gírelo adecuadamente en la flecha que se muestra en la Fig.3 para facilitar la extracción.

Reinstalación

Realice la reinstalación de la cubierta en el orden del Paso 4-2.

Nota: Para el desmontaje de la cubierta, abra la puerta al máximo para facilitar su desmontaje o evitar colisiones con la puerta. (La imagen es solo de referencia. Para los detalles de la configuración interior específica, puede prevalecer el producto exacto).

Método de desmontaje de accesorios

- Cajones en el congelador: adecuados para almacenar alimentos conservados a largo plazo, como carne y pescado. Tire hacia afuera y levante hacia arriba para sacar.

Consejos: Se recomienda cortar trozos grandes de carne en trozos pequeños y ponerlos en el refrigerador para evitar cortes difíciles después de la congelación. Los alimentos ultracongelados deben distribuirse uniformemente y almacenarse centralmente después de la congelación.

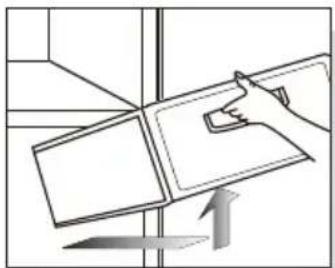

- Estante de la puerta del refrigerador: para almacenar huevos, varias bebidas embotelladas y otros artículos diversos. Levante suavemente para quitar.

Tire suavemente hacia afuera y hacia arriba para sacar

Nota: Durante el proceso de desmontaje, no saque por la fuerza el estante de la puerta del refrigerador para evitar daños en el refrigerador.

Cambiar la luz

Cualquier cambio o mantenimiento de las luces LED se deben realizar por el fabricante, su encargado de servicio o una persona similar calificada.

Consejos:

No se permite la extracción no autorizada de cualquier luz defectuosa, panel de control, etc.. El servicio puerta a puerta se puede proporcionar bajo petición.

Mantenimiento

Se recomienda llevar a cabo tareas de mantenimiento del refrigerador una vez al mes;

-- Desenchufe el cable de alimentación para evitar descargas eléctricas;
-- Use un paño húmedo o un detergente neutro (producto de limpieza) para limpiar el aceite y el resto de suciedad. A continuación, limpie totalmente el detergente.
-- No utilice detergentes alcalinos, jabón en polvo, gasolina, alcohol ni polvo de talco (o productos similares), de lo contrario, el recubrimiento y los plásticos del aparato podrían resultar dañados;
-- Limpie de forma periódica el cuerpo del refrigerador y elimine el polvo acumulado en el suelo para mantener el refrigerador en un estado limpio.

Inspección a llevar a cabo tras el mantenimiento:

1. Verifique si el cable de alimentación y el enchufe presentan algún tipo de daños; 2. Verifique si hay polvo acumulado en el enchufe de alimentación; 3. Verifique si el enchufe desprende calor de manera anormal; 4.

Verifique si la toma de corriente está floja; 5. Verifique si el enchufe está totalmente insertado.

Nota:

Si el cable de alimentación y el enchufe presentan daños o tienen polvo acumulado, podrían producirse descargas eléctricas o incendios;

Después de desconectar el enchufe, espere 5 minutos para volver a enchufarlo;

No coloque las manos debajo del refrigerador para evitar lastimarse.

Desconecte la fuente de alimentación antes de proceder con la limpieza

Utilice detergentes neutros para la limpieza del refrigerador

Análisis de fallos

Inspeccione las cuestiones mencionadas a continuación para evitar fallos que puedan requerir sesiones de mantenimiento:

Fallos: el refrigerador no funciona, el efecto de refrigeración es insuficiente

Causas: 1. Verifique que la conexión de la fuente de alimentación es correcta. 2. Compruebe si el refrigerador está expuesto a la luz solar directa o si hay una fuente de calor cerca. 3. Verifique si hay espacio suficiente para la disipación de calor alrededor del refrigerador.

Remedios: 1. Conecte la fuente de alimentación. 2. Mueva el refrigerador a un lugar en el que no esté expuesto a la luz solar directa ni a fuentes de calor. 3. Deje un espacio suficiente entre el refrigerador y la pared.

Fallos: los alimentos almacenados en el compartimento de refrigeración se congelaron

Causas: 1. Compruebe si la temperatura ajustada es demasiado baja. 2. Verifique si hay alimentos con abundante agua en una posición demasiado cercana a la pared posterior.

Remedios: 1. Aumente adecuadamente la temperatura. 2. Mueva los alimentos con abundante agua al lado de la puerta del estante de vidrio

Fallos: el refrigerador emite un ruido extraño

Causas: 1. Verifique si la parte inferior del refrigerador está en una posición estable. 2. Verifique si el refrigerador está demasiado cerca de la pared. 3. Verifique si el refrigerador está en contacto con otros objetos.

Remedios: 1. Ajuste la pata de ajuste inferior para estabilizar el refrigerador. 2. Deje suficiente espacio alrededor del refrigerador. 3. Elimine los obstáculos existentes alrededor del refrigerador.

Fallos: el refrigerador emite un olor extraño

Causas: 1. Verifique si los alimentos están bien sellados. 2. Verifique si el refrigerador está limpio. 3. Compruebe si hay alimentos almacenados durante demasiado tiempo.

Remedios: 1. Selle los alimentos antes de almacenarlos. 2. Limpie el refrigerador de forma regular. 3. No almacene alimentos durante períodos de tiempo demasiado prolongados.

Fenómenos no considerados fallos

Fenómeno: calor excesivo en los dos laterales y en la parte espaciadora existente entre el compartimento de refrigeración y el compartimento de congelación.

Causa: las tuberías del refrigerador (condensador, tuberías antivaho) están ubicadas a ambos lados y en la parte frontal del refrigerador para lograr la disipación del calor y para prevenir la condensación.

Fenómeno: la puerta está demasiado apretada y no es fácil de abrir

Causa: volver a abrir la puerta inmediatamente después de cerrarla es difícil, porque el aire caliente entra en el refrigerador y, por ello, se contrae para producir una diferencia de presión. Una vez pasado un cierto tiempo, podrá volver a abrir la puerta sin dificultad.

Fenómeno: se oye el sonido del agua en el refrigerador

Causa: dicho sonido procede del refrigerador, que lo emite al arrancar o al detenerse el compresor o del agua producida tras la descongelación.

Fenómeno: se escucha un clic o un crujido en el refrigerador

Causa: el refrigerador emitirá este sonido al hincharse y contraerse cuando la cubierta está fría o cuando se abre la puerta;

Fenómeno: se escucha un zumbido en el refrigerador

Causa: el compresor emitirá dicho sonido cuando esté funcionando (si el refrigerador no está nivelado sobre una superficie, el sonido será más intenso)

Fenómeno: se produjo condensación o escarcha en la superficie de la puerta del compartimento de congelación o en la superficie de los alimentos

Causa: la temperatura o el nivel de humedad existente alrededor del refrigerador es demasiado alta; La puerta permaneció abierta durante demasiado tiempo; Los alimentos con abundante agua no están correctamente sellados

Fenómeno: se produce condensación en la cubierta de la luz integrada

Causa: la luz producirá calor al iluminarse y la puerta lleva abierta demasiado tiempo. Por este motivo, se produce una diferencia de temperatura y la luz provoca la aparición de condensación.

Fenómeno: el cuerpo del refrigerador presenta condensación y neblina

Causa: los niveles de humedad existentes alrededor del refrigerador son demasiado altos y la humedad del aire se acumula para formar condensación

Parámetros técnicos

Modelo	RC518CXD0
Clase climática	SN/N/ST/T
Resistencia a descargas eléctricas	T
Estrellas del congelador
Volumen total	518L
Volumen de la nevera	348L
Volumen de almacenamiento del congelador	80L
Volumen de temperatura variable	90L
Tipo energético	220-240V~/50Hz
Corriente nominal	1.0A
Capacidad de congelación	10Kg/24h
Consumo energético	250kWh/a
Potencia de la lámpara	9W
Peso	103kg
Dimensión ( W x D x H mm)	833x640x1900
Refrigerante y cantidad de carga	R600a,65g
Nivel de ruido (db (a) re 1 pw)	35

Notas:
1) Este producto se puede utilizar como refrigerador independiente o empotrado. El marcado consumo de energía se basa en pruebas realizadas de acuerdo con las normas locales, simulando el funcionamiento del usuario en una condición no incorporada. Es normal que el consumo real de energía del refrigerador sea ligeramente superior al valor marcado cuando se instala en una condición empotrada.
2) Es normal que el consumo real de energía sea superior al valor marcado cuando hay una mayor cantidad de alimentos almacenados, la temperatura ambiente es alta o la puerta se abre con frecuencia.

Lista de embalaje

ModeloAnexo	RC518CXD0
Estantes de refrigerador	3
Caja de frutas y verduras	1
Crujiente inferior	2
Cubierta inferior para verduras	1
Portabotellas de nevera	5
Bandeja de congelación	1
Cajón del congelador	2
Bandeja de temperatura variable	1
Cajón de temperatura variable	2
Manual de usuario	1

Este producto tiene múltiples configuraciones, consulte el producto real para obtener más detalles.

Directiva sobre recuperación segura

Disposición:

Los electrodomésticos viejos todavía tienen alguna plusvalía. Un enfoque respetuoso con el medio ambiente garantizará el reciclaje de valiosas materias primas.

Los refrigerantes utilizados en su refrigerador y los materiales de aislamiento requieren procedimientos de manipulación especiales. Asegúrese de que no haya daños en la tubería en la parte posterior del refrigerador antes de manipularlo. En la oficina municipal local se puede obtener información actualizada sobre las opciones para desechar frigoríficos viejos y embalajes de equipos antiguos.

Eliminación correcta de este producto:

Indica que este producto no debe desecharse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana debido a la eliminación incontrolada de desechos, recíclelos de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista donde compró el producto. Pueden llevar este producto para un reciclaje seguro para el medio ambiente.

Descripción del tipo de clima

Tabla 1 Clases climáticas

Clase	Símbolo	Rango de temperatura ambiente
Templado extendido	SN	+ 10 to + 32
Templado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical	T	+ 16 to + 43

Templado extendido: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 10 ° C y 32 ° C";

templado: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente de entre 16 °C y 32 °C";

Subtropical: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente que oscilen entre 16 ° C y 38 ° C";

Tropical: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 16 ° C y 43 ° C";

Estimado cliente

Estimado cliente, si necesita servicio al cliente, consulte la tarjeta de garantía para obtener más información

Fuente de luz reemplazable (sólo LED) por un profesional

Ajuste manual de temperatura

Tabela 1 Classes climáticas

Classe	Símbolo	Faixa de temperatura ambiente
Temperado prolongado	SN	+ 10 to + 32
Temperado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical	T	+ 16 to + 43

Analisi del guasto P12 P15

Senza guasti P15
