Tipo de produto	Placa de indução embutível
Marca	HOTPOINT
Modelo	KIO 632CCS
Número de zonas	4 (indução)
Potência total	6400 W
Tensão de alimentação	220-240 V ~ 50 Hz (monofásico)
Função Booster	Sim, 2000 W ou 3000 W conforme a zona
Zona FlexiZone	Sim (2 zonas acopladas)
Temporizador	Sim, até 99 minutos
Programação das zonas	Sim, de 1 a 99 minutos
Bloqueio dos comandos	Sim
Deteção de panela	Sim (indicador piscando se incompatível)
Proteção contra superaquecimento	Sim (desligamento automático, exibição F)
Interruptor de segurança	Sim, limite de tempo por potência
Modo demonstração	Sim (demo)
Material da superfície	Vitrocerâmica
Tipo de recipientes compatíveis	Fundo ferromagnético (ferro fundido, aço esmaltado, inox especial para indução)
Limpeza	Esponja úmida, raspador para sujeiras incrustadas
Serviço pós-venda	Contatar um técnico autorizado

Perguntas frequentes - KIO 632CCS HOTPOINT

Como ligar a placa de cozinha?

Pressione a tecla ON/OFF por cerca de um segundo. Um bipe soa e a placa está pronta para uso.

Como usar a função Booster?

Pressione a tecla Booster da zona desejada. O indicador acende e a potência sobe para 2000 ou 3000 W por no máximo 4 minutos.

Como limpar a placa vitrocerâmica?

Use uma esponja úmida com um produto de limpeza especial para vitrocerâmica. Para sujeiras incrustadas, use um raspador adequado. Nunca use produtos abrasivos.

O que fazer se o visor mostrar 'F' e um número?

Isso indica superaquecimento dos componentes eletrônicos. A placa desliga automaticamente. Aguarde a temperatura baixar e use novamente normalmente.

Como ativar a zona FlexiZone?

Certifique-se de que as duas zonas envolvidas estão desligadas. Pressione a tecla Flexi Zone. Os LEDs das duas zonas acendem e funcionam como uma única zona.

Como bloquear os comandos?

Pressione a tecla Bloqueio dos comandos. O indicador acende. Para desbloquear, pressione novamente por alguns instantes.

Que tipos de panelas usar?

Use panelas de fundo chato e ferromagnético (ferro fundido, aço esmaltado, inox especial para indução). Teste com um ímã para verificar a compatibilidade.

Como programar o tempo de cozimento?

Selecione a zona, ajuste a potência e pressione a tecla Programador. O indicador pisca. Ajuste o tempo com as teclas + e - e confirme pressionando novamente a tecla Programador.

Por que um sinal sonoro soa?

Pode ser devido a um objeto colocado por mais de 10 segundos nas teclas, um transbordamento ou uma pressão prolongada. Elimine a causa para parar o sinal.

Como ativar o modo demonstração?

Com a placa ligada e todas as zonas desligadas, pressione simultaneamente as teclas + e - por 6 segundos. Solte e pressione a tecla Programador. O visor mostra 'DE MO' para confirmar.

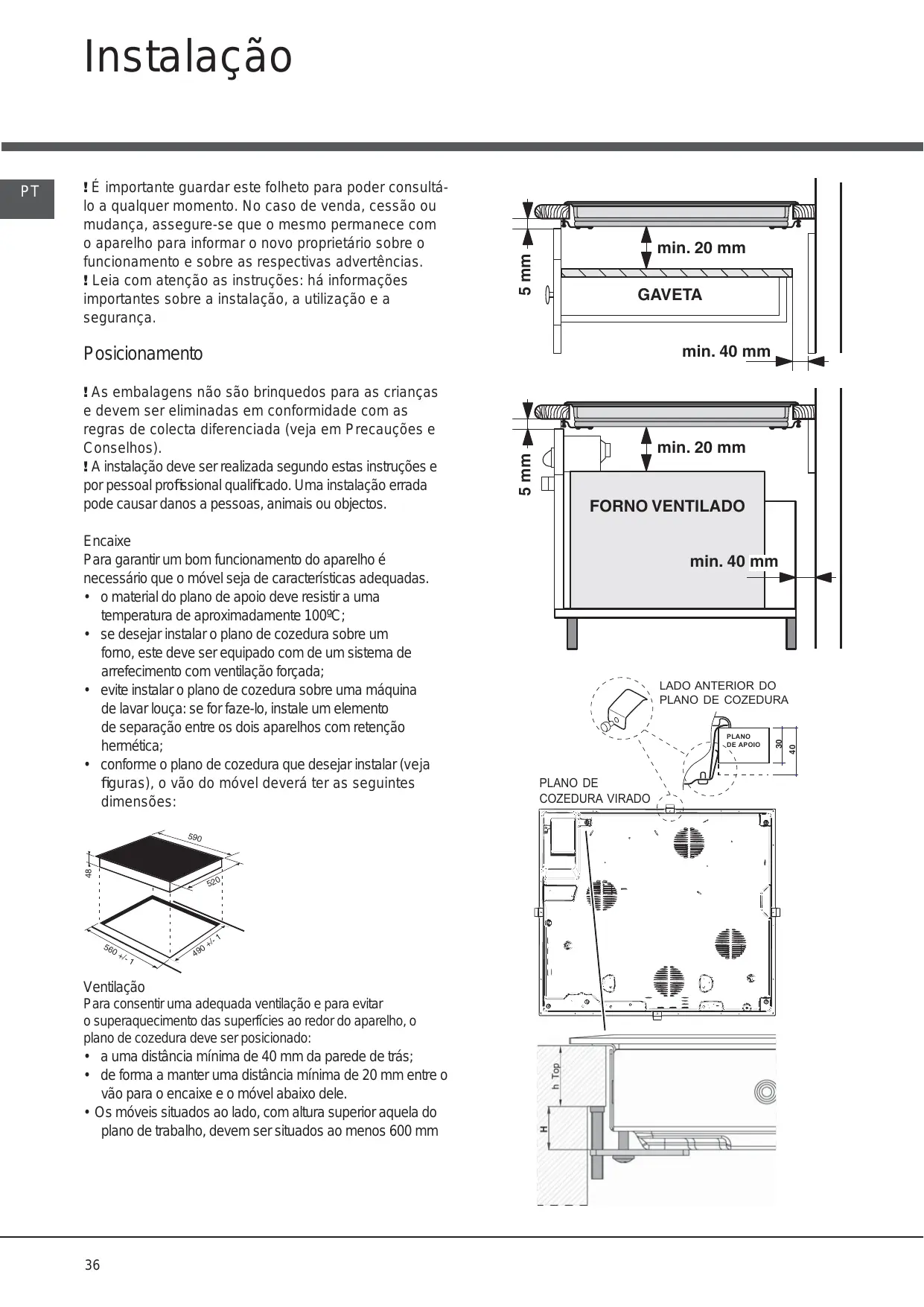

MANUAL DE UTILIZADOR KIO 632CCS HOTPOINT

Instruções para a utilização

PLANO

Índices

Instruções para a utilização, 1

ATENÇÃO, 2

Descrição do aparelho - Painel de comandos, 7

Instalação, 36

Manutenção e cuidados, 43

Descrição técnica dos modelos, 43

DE

Alemão

Manual de instruções

PLACA DE COZINHA

Índice

Descrição do aparelho

Painel de comandos

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exata reprodução do modelo comprado.

1 Botão AUMENTAR TEMPO para aumentar o tempo do timer (veja Início e utilização). 2 Botão DIMINUIR TEMPO para diminuir o tempo do timer (veja Início e utilização). 3 Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Início e utilização). 4 Botão DIMINUIÇÃO POTÊNCIA para regular a potência e desligar a chapa (veja Início e utilização). 5 Indicador luminoso ZONA DE COZEDURA SELECIONADA indica que a zona de cozedura relativa foi selecionada e são portanto possíveis as várias regulações. 6 Indicador POTÊNCIA sinaliza visualmente o nível de calor alcançado. 7 Botão ON/OFF para ligar e desligar o aparelho. 8 Indicador ON/OFF: sinaliza se o aparelho está aceso ou apagado. 9 Botão TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Início e utilização). 10 Display TIMER DE PROGRAMAÇÃO: visualiza as escolhas relativas à programação (veja Início e utilização). 11 Indicações luminosas ZONA DE COZEDURA PROGRAMADA: indicam as zonas de cozedura quando se inicia uma programação (veja Início e utilização). 12 Botão BLOQUEIO DOS COMANDOS para impedir modificações acidentais das regulações do plano de cozedura (veja Início e utilização). 13 Indicador luminoso COMANDOS BLOQUEADOS: sinaliza o bloqueio dos comandos (veja Início e utilização). 14 Botão BOOSTER para ligar a super alimentação - 3000 W - da zona de cozedura (veja Início e utilização). 15 Indicador luminoso BOOSTER indica que está ativa a função de super alimentação booster. 16 Indicador luminoso CONTADOR DE MINUTOS indica que está ativo o controle de horas. 17 Botão FLEXI ZONE - para utilizar a zona de cozedura FLEXI ZONE. 18 Indicador luminoso FLEXI ZONE indica que está ativa a função FLEXI ZONE. 19 Botão MAX - para ligar a zona de cozedura no nível máximo 9

Este produto satisfaz os requisitos impostos pela nova Diretiva Europeia sobre a limitação dos consumos energéticos em stand-by.

Se não se efetuarem operações por 2 minutos, (antes que os indicadores de calor residual e da ventoinha (se presentes) se desligarem), o aparelho coloca-se automaticamente na modalidade "off mode".

O aparelho voltará para a modalidade operativa ao carregar na tecla ON/OFF.

É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respetivas advertências.

Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta seletiva (veja em Precauções e Conselhos). A instalação deve ser realizada conforme estas instruções e por pessoal profissional. Uma instalação errada pode causar danos a pessoas, animais ou objetos.

Encaixe

Para garantir um bom funcionamento do aparelho, é necessário que o móvel seja de características adequadas.

• O material do plano de apoio deve resistir a uma temperatura de aproximadamente 100 °C;
• Se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com um sistema de arrefecimento com ventilação forçada;
• Evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for fazê-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
• Conforme o plano de cozedura que desejar instalar (veja figuras), o móvel deverá ter as seguintes dimensões:

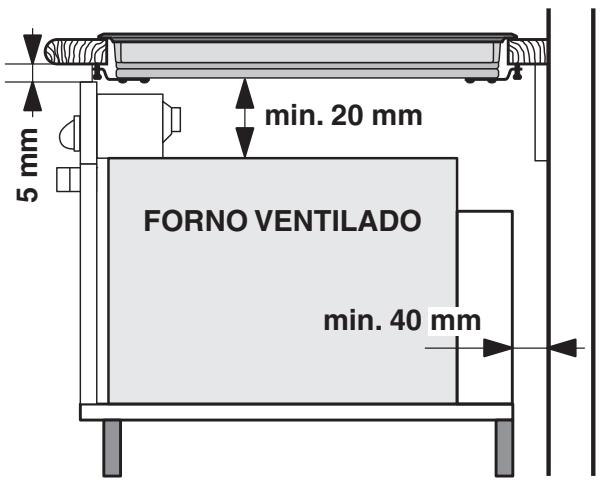

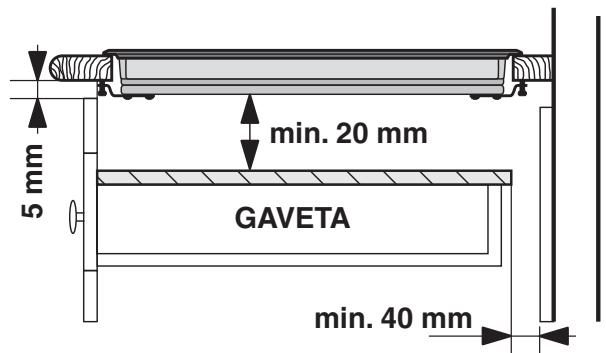

Ventilação

Para permitir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede traseira;
• de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.
• Os móveis situados ao lado, com altura superior à do plano de trabalho, devem ser situados a pelo menos 600 mm

da borda do mesmo plano.

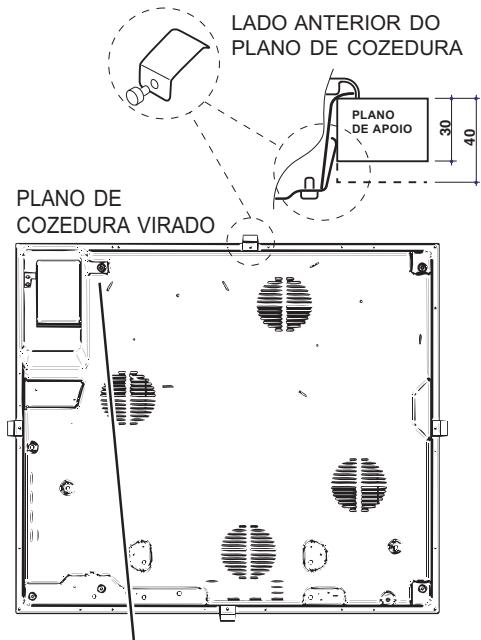

Fixação

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana. As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

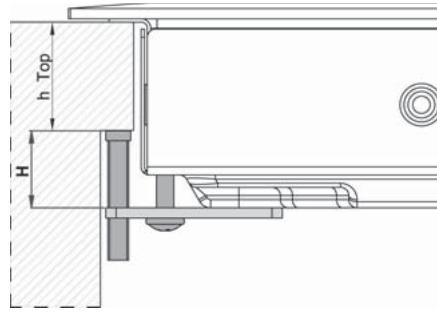

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 23 mm;
• 40 mm de espessura: parafuso 13 mm.

Para a fixação, proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vão do móvel, exercendo uma adequada pressão no inteiro perímetro para o plano de cozedura se prender perfeitamente no plano de apoio.
3. Para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

! É indispensável que os parafusos das molas de centragem sejam acessíveis. ! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes elétricos. ! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser retirados sem o emprego de uma ferramenta.

Ligação elétrica

! A ligação elétrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, por questões de segurança elétrica, para facilitar uma eventual remoção do forno.

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efetuar a ligação dos fios de acordo com a etiqueta e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eletrico	Ligação fios
220-240V 1+N ~ 50 Hz	N:L	½: verde/amarelo N: os 2 fios azuis jintos L: marrom jinto ao preto

Tensão tipo e frequência de rede

• 400V - 2+N ~ 50 Hz 220-240V 3~50Hz
• 400V 3-N~50Hz
• 400V - 2+2N ~ 50 Hz

Soltar os cabos e efetuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:

Tensão tipo e Frequência rede	Cabo eletrico	Ligação fios
400V - 2+N ~ 50 Hz	± N L1 L2	½: verde/amarelo;N: os 2 fios azuis jintosL1: pretoL2: marrom
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	± N1 N2 L1 L2	½: verde/amarelo;N1: azulN2: azulL1: pretoL2: marrom

Ligação do cabo de alimentação à rede

No momento de efetuar a ligação diretamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.

! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência às regras de segurança.

Antes de efetuar a ligação, certifique-se de que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a energia mais próxima da potência do aparelho, indicada na placa de identificação colocada no aparelho;
• a tensão de alimentação esteja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil.

! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados. ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. ! Não remova ou substitua por motivo algum o cabo de alimentação. A eventual remoção ou substituição do mesmo fará decair a garantia e a marca CE. A INDESIT exime-se de qualquer responsabilidade por incidentes ou danos derivados da substituição/remoção do cabo de alimentação original. Admite-se exclusivamente a substituição com uma peça de reposição original, efetuada por pessoal autorizado INDESIT.

! A cola aplicada nas guarnições deixa alguns resíduos no vidro. Antes de utilizar o aparelho, é recomendável eliminá-los com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de utilização, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.

! Quando o plano de cozedura for ligado eletricamente, toca um breve sinal acústico (beep). Somente depois deste ponto será possível ligar o plano de cozedura.

Ruídos do normal funcionamento do plano de cozedura:

• Zumbido: deve-se à vibração dos elementos metálicos dos quais são constituídos o indutor e a panela e é gerado pelo campo eletromagnético necessário para o aquecimento; aumenta com o aumento do nível de potência do indutor.
• Leve assobio: manifesta-se quando a panela disposta sobre a zona de cozedura está vazia; o ruído desaparece assim que se adicionam alimentos ou água.
• Crepitação: é um barulho produzido pelas vibrações do material do fundo da panela quando é atravessado pelas correntes parasitas devidas ao campo eletromagnético (indução); pode ser mais ou menos intenso conforme o material do fundo da panela e diminui se as medidas da panela aumentam.
• Forte assobio: manifesta-se quando funcionam contemporaneamente dois indutores na mesma vertical, com a maior potência, e/ou se naquele maior estiver ativada a função booster e o outro for autorregulado. O barulho diminui assim que se reduz o nível de potência do indutor autorregulado; manifesta-se especialmente quando o fundo da panela é feito de camadas de vários materiais.
• Ruído da ventoinha: para o correto funcionamento do plano e para garantir a segurança da parte eletrónica contra possíveis sobreaquecimentos, é necessário acionar uma ventoinha. A ventoinha funciona na maior potência quando o indutor grande está no máximo nível de potência ou quando está ativada a função booster; em todos os outros casos, funciona com potência média conforme a temperatura detectada. Além disto, é possível que a ventoinha continue a funcionar mesmo antes da desativação do plano, se a temperatura detectada for elevada.

Os ruídos elencados devem-se à Tecnologia de indução e não indicam necessariamente defeitos de estrutura.

! Uma prolongada pressão das teclas permite um avançamento rápido dos níveis de potência e dos minutos do timer.

Acender o plano de cozedura

Para acender o plano de cozedura manter pressionada a tecla por aproximadamente um segundo.

• Há somente em alguns modelos.

Cada uma das zonas de cozedura é acionada mediante um botão de seleção e um dispositivo de regulação da

potência constituído por um botão e +

• Para colocar em funcionamento uma zona de cozedura, carregue no respetivo botão de comando e defina a potência

que desejar mediante os botões e +

Função booster*

Para acelerar os tempos de aquecimento, em algumas zonas de cozedura, é possível ativar a função booster carregando

na tecla Booster. O indicador luminoso situado ao lado da tecla acende-se. Esta função superalimenta a potência a 2000W ou 3000W conforme a grandeza da zona de cozedura interessada. O Booster interrompe-se automaticamente antes de 4 minutos. Até quando o booster de uma das zonas de cozedura estiver ativado, a zona de cozedura correspondente anterior ou posterior terá a potência limitada (por ex.: se está ativo o booster na chapa posterior esquerda, diminui a potência da chapa anterior esquerda). Para ulteriores esclarecimentos, consulte a descrição técnica dos modelos.

Para desligar uma zona de cozedura, selecione-a mediante o respetivo botão de seleção e:

• Carregue na tecla: a potência da zona de cozedura descrerá progressivamente até desligar-se.

Programar a duração de uma cozedura

! É possível programar contemporaneamente todas as zonas de cozedura para uma duração de cozedura entre 1 e 99 minutos.

1. Selecione a zona de cozedura mediante o respetivo botão de seleção.
2. Regule o nível de potência da zona de cozedura.
3. Carregue no botão de programação . O indicador correspondente à zona escolhida irá piscar.
4. Defina a duração da cozedura que desejar mediante os

botões e +

1. Confirme pressionando a tecla ou deixe que seja selecionada automaticamente após 10 segundos.

A contagem regressiva do timer é iniciada imediatamente. No final da cozedura programada é indicado por um sinal sonoro (que toca 1 minuto) e a zona de cozedura se apagará.

Repita o procedimento descrito acima para cada chapa que deseja programar.

Visualização em caso de programação múltipla.

Quando uma ou mais chapas foram programadas, o display indica o tempo faltante da chapa que está mais próxima ao fim do tempo programado, indicando a sua posição com o piscar do correspondente indicador luminoso. Os indicadores luminosos das outras chapas programadas estão acesos.

Para visualizar o tempo faltante das outras chapas

programadas, carregue várias vezes na tecla: serão exibidos no sentido horário os tempos do contador de minutos e de todas as chapas programadas, a partir da anterior esquerda.

Modificar a programação

1. Carregue várias vezes na tecla até que seja mostrado no display o tempo da chapa que se deseja modificar.
2. Carregue nas teclas e + para programar o novo tempo.
3. Carregue na tecla para confirmar.

Para cancelar uma programação, efectue as operações

descritas acima. No ponto 2 carregue na tecla: a duração descrescerá progressivamente até desligar-se no 0. A programação irá zerar-se e o display sairá da modalidade de programação.

O controle de cozedura

O plano de cozedura deve estar aceso.

O controle de minutos consente programar uma duração de até 99 minutos.

1. Carregue no botão de programação ⊙ até que o

indicador do controle de cozedura se acenda

1. Defina a duração que desejar mediante os botões e +
2. Carregue na tecla para confirmar.

A contagem regressiva do timer começará imediatamente.

Depois que tiver passado o tempo tocará um sinal acústico (por 1 minuto).

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças, operações de limpeza

etc.). Carregando no botão os comandos se bloquearão e o indicador luminoso situado acima do botão se acenderá. Para voltar a modificar as regulações (por exemplo interromper a cozedura), será necessário desbloquear

os comandos: carregue no botão por alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Ao pressionar a tecla ① o aparelho desliga-se, não confie no detector de panelas.

Se os comandos do aparelho estiverem bloqueados, continuarão bloqueados mesmo depois de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, é necessário primeiro desbloquear os comandos.

Modo "demo"

É possível programar um modo demo no qual o painel de comandos funciona normalmente (inclusos os comandos relativos à programação), mas os elementos aquecendoes não se acendem. Para fazer o modo “demo” o plano deve estar apagado e todas as chapas devem estar apagadas:

• pressionar e manter pressionados contemporaneamente os

Botões + e - por 6 segundos. Quando vencer o tempo de 6 segundos, o indicador ON/OFF e o indicador de BLOQUEIO DOS COMANDOS irão piscar por um segundo. Soltar os

botões + e - e pressionar o botão

o display indicará as escritas DE e MO e o plano irá desligar-se; - no próximo acendimento, o plano estará no modo "demo".

Para sair desta modalidade, seguir o procedimento descrito acima. O display indica as escritas DE e OF e o plano irá desligar-se. No próximo acendimento funcionará normalmente.

Conselhos práticos para utilizar esta aparelhagem

! Utilize um recipiente cujo material de fabricação seja compatível com o princípio da indução (material ferromagnético). É recomendado o emprego de panelas de: ferro fundido, aço esmaltado ou inoxidável especial para indução. Para certificar-se da compatibilidade de um recipiente é suficiente fazer um teste

com um ímã.

MATERIAL ADEQUADO

MATERIAL NÃO ADEQUADO

Cobre,

Alumínio, Vidro, Terracota,

Cerâmica, Inox não magnético

Para obter as melhores performances do plano de cozedura:

• Empregue panelas com fundo chato e elevada espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

• Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

• Certifique-se de que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.
• Evite utilizar as mesmas panelas que são fornecidas nos queimadores a gás: a concentração de calor nos queimadores a gás pode deformar o fundo das panelas, que desta maneira perderá aderência.

Detecção de recipientes

Cada uma das zonas de cozedura é equipada com um dispositivo de detecção de panela. A chapa emite calor unicamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicador a piscar pode indicar:

- uma panela incompatível - uma panela de diâmetro insuficiente - que a panela está levantada

automaticamente e no display aparece F seguido por um número intermitente. Esta mensagem desaparece e o plano volta a ser utilizado mal a temperatura desceu a um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indica “0”.

Exemplo: a chapa posterior direita está programada no 5, e a chapa anterior esquerda no 2. A posterior direita irá desligar-se antes de 5 horas de funcionamento, a anterior esquerda antes de 8 horas.

Nível de potência	Limitação da duração de functionamento em horas
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sinal acústico

Algumas anomalias, nomeadamente:

• um objeto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos;
• um derramamento na área dos comandos,
• uma pressão exercida por muito tempo em um botão, pode provocar uma sinalização acústica. Resolva a causa do mau funcionamento para o sinal sonoro deixar de tocar. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Modo FlexiZONE

A zona FLEXI consente regular o mesmo nível de potência em duas chapas ligadas entre si. Pode ser ativada se as duas chapas estiverem em OFF, pressionando a tecla FLEXI ZONE.

É possível ativar o FLEXI com plano aceso carregando uma vez na tecla FLEXI ZONE. Acendem-se os leds das duas chapas selecionadas.

Os 2 leds permanecem acesos até que as chapas estejam selecionadas. Ao carregar novamente na tecla FLEXI ZONE, as chapas serão deselecionadas e a potência irá para 0 em ambas as chapas.

A pressão das teclas +, - ou max em uma das duas chapas FLEXI ZONE terá efeito na visualização também da outra.

Para desativar a zona FLEXI é necessário carregar na tecla correspondente.

É possível configurar um timer para a zona FLEXI que é visualizado no display com a ligação de dois leds das chapas selecionadas. A pressão da tecla "timer" trata as duas chapas selecionadas como se fossem uma só.

Seleção e uso FLEXI ZONE

Para utilizar a zona de cozedura FLEXI ZONE, carregue na tecla correspondente.

Para configurar a potência (vide acima).

Após a seleção da FLEXI ZONE, ao carregar na tecla acendem-se os 2 leds da zona FLEXI ZONE em ambas as chapas e está portanto possível regular ambas as zonas como se fosse uma só. O nível de potência está visualizado em ambos os displays. No caso em que se utilize apenas a parte superior ou inferior, o display da zona não utilizada começará a piscar e após 3 minutos a cozedura passará automaticamente para a modalidade padrão (não FLEXI).

Uma vez ativada, é possível programar também a zona FLEXI ZONE com a mesma modalidade descrita para as chapas unitárias.

Acessórios

Para o correto funcionamento da zona de cozedura FLEXI ZONE, recomenda-se o uso de panelas com o fundo elíptico ou alongado, e dimensão principal de no mínimo 250 mm. Para o uso de panelas com um diâmetro inferior, recomenda-se posicioná-las na parte superior ou inferior indicada pelo símbolo X.

Se a panela utilizada não estiver centrada em relação à serigrafia, poderia ouvir-se um assobio ou um leve zumbido, mas isto não significa que há um mau funcionamento do plano. Recomenda-se reposicionar a panela no centro da FLEXI ZONE.

Conselhos práticos para a cozedura

Cozedura em fogo alto	Cozedura em fogo alto	Frituras Ebuluição
Cozedura em fogo alto	Cozedura em fogo alto	Cozedura em fogo alto e doiramento (Assados, Bites, Escalopes, Filés de peixe, Ovos frutos)
Cozedura em fogo medio	Adensamento rápido (molhos liquidos) Água fervente (Massas, Arroz, Verduras) Leite
	Adensamento lento (molhos constantes)
	Cozedura em banho-maria	Cozedura Panela de pressão antes o sibilo
Cozedura em fogo brando	Cozedura em fogo brando (estufados)	Aquecimento dos alimentos
Cozedura em fogo muito brando	Caldo de chocolate	Manter o alimento quente

Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:

- 2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações

• - 2004/108/CEE de 15/12/04 (Compatibilidade Eletromagnética) e posteriores modificações
• - 93/68/CEE de 22/07/93 e posteriores modificações.
• - 1275/2008 stand-by/off mode.

Segurança geral

! Verifique se a entrada de ar através da grelha do ventilador não está obstruída. O plano de encaixe, de facto, necessita de uma correta ventilação para o arrefecimento dos componentes eletrónicos.

! É desaconselhável instalar um plano de cozedura de indução em cima de uma geladeira, sob uma bancada (calor) ou em cima de uma máquina de lavar (vibrações). O espaço necessário para a ventilação dos elementos eletrónicos será insuficiente.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto à chuva e a temporais.
• Não toque no aparelho se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.
• A placa de vitrocerâmica é resistente às batidas mecânicas, porém quando racha-se (ou eventualmente parte-se) se for batida com um objeto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.
• Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois. O calor residual é sinalizado quando por um indicador (veja Início e Utilização).
• Mantenha a devida distância da placa de quaisquer objetos que possam se derreter, por exemplo, objetos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as folhas de plástico ou alumínio: se deixá-los sobre as superfícies quando ainda estiverem quentes ou mornas, pode causar um dano grave à placa.
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes desligar a ficha da rede elétrica.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que estejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Advertência para os portadores de pacemaker ou outros dispositivos médicos implantáveis ativos:

O plano de cozedura é conforme a todas as normativas em vigor em matéria de interferências eletromagnéticas.

Este produto responde portanto perfeitamente a todos os requisitos de lei (diretivas 89/336/CEE).

Foi projetado de modo que não crie interferências a outras aparelhagens elétricas realizadas, desde que as normas sejam respeitadas.

O plano de cozedura por indução gera campos eletromagnéticos de curto alcance.

Para evitar qualquer risco de interferências entre o plano de cozedura e o pacemaker, este último deve ser realizado em conformidade com as normativas em vigor.

Em relação a isto, podemos garantir unicamente a conformidade do nosso produto. Para informações sobre a conformidade ou eventuais problemas de incompatibilidade, contacte o seu médico ou o fabricante do pacemaker.

• Não permita que as crianças brinquem com o aparelho.
• Não apoie objetos metálicos (facas, colheres, tampas, etc.) sobre o plano, pois podem ficar quentes.
• O aparelho não se destina a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrônicos (REEE) prevê que os eletrodomésticos não devem ser eliminados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de coleta seletiva.

Para maiores informações sobre a correta eliminação dos eletrodomésticos, os proprietários poderão contactar o serviço de coleta pública ou os revendedores.

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

! Evite o uso de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja úmida e, em seguida, enxugar com papel absorvente de cozinha.
• Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxágue e enxugue.
• Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica - molhada de água e sabão.
• No caso em que no plano de cozedura tenham-se acidentalmente fundido objetos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, enquanto a superfície esteja ainda quente.
• Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a proteção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.
• Lembre-se sempre de enxaguar com água limpa e secar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo.

É aconselhável enxaguar com água abundante e secar com cuidado, antes de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

! Alguns planos de cozedura têm uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência Técnica.

Descrição técnica dos modelos

O Sistema por indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas tradicionais, não é a zona de cozedura que se aquece: o calor é gerado directamente no interior da panela, a qual deve possuir necessariamente um fundo em material ferromagnético.

Legenda:

I. = zona de cozedura de indução simples B = booster: a zona de cozedura pode ser sobrealimentada com 3.000 W. * = a potência máxima é limitada até que o booster esteja ativo na zona de cozedura posterior relativa (ver Início e Utilização).

Planos de cozedura	KIO 632 CC S
Zonas de cozedura	Potência (em W)
Traseiro esq.	I 1400
Traseiro dir.	I 2200 – B 3000* - 1600 se Dia. Esq.*
Dienteiro esq.	I 1400
Dienteiro dir.	I 1400 – B 2000* – 600 se Tras. Esq.*
Potência total	6400
