Typ produktu	Wbudowana płyta indukcyjna
Marka	HOTPOINT
Model	KIO 632CCS
Liczba palników	4 (indukcyjne)
Całkowita moc	6400 W
Napięcie zasilania	220-240 V ~ 50 Hz (jednofazowe)
Funkcja Booster	Tak, 2000 W lub 3000 W w zależności od palnika
Strefa FlexiZone	Tak (2 sprzężone palniki)
Minutnik	Tak, do 99 minut
Programowanie palników	Tak, od 1 do 99 minut
Blokada sterowania	Tak
Wykrywanie garnka	Tak (migająca kontrolka, jeśli niekompatybilny)
Zabezpieczenie przed przegrzaniem	Tak (automatyczne wyłączenie, wyświetlanie F)
Wyłącznik bezpieczeństwa	Tak, limit czasu dla mocy
Tryb demonstracyjny	Tak (demo)
Materiał powierzchni	Ceramika szklista
Rodzaj kompatybilnych naczyń	Dno ferromagnetyczne (żeliwo, stal emaliowana, stal nierdzewna specjalna do indukcji)
Czyszczenie	Wilgotna gąbka, skrobak do zaschniętych zabrudzeń
Serwis posprzedażowy	Skontaktuj się z autoryzowanym technikiem

Często zadawane pytania - KIO 632CCS HOTPOINT

Jak włączyć płytę grzejną?

Nacisnąć przycisk ON/OFF na około sekundę. Rozlega się sygnał dźwiękowy, a płyta jest gotowa do użycia.

Jak korzystać z funkcji Booster?

Nacisnąć przycisk Booster dla wybranego palnika. Kontrolka zapala się, a moc wzrasta do 2000 lub 3000 W na maksymalnie 4 minuty.

Jak czyścić płytę ceramiczną?

Użyj wilgotnej gąbki ze specjalnym środkiem do czyszczenia ceramiki szklanej. Do zaschniętych zabrudzeń użyj przeznaczonego do tego skrobaka. Nigdy nie używaj ściernych środków czyszczących.

Co zrobić, gdy wyświetlacz pokazuje 'F' i cyfrę?

Oznacza to przegrzanie elementów elektronicznych. Płyta wyłącza się automatycznie. Odczekaj, aż temperatura spadnie, a następnie używaj normalnie.

Jak włączyć strefę FlexiZone?

Upewnij się, że oba palniki są wyłączone. Naciśnij przycisk Flexi Zone. Diody LED obu palników zapalają się i działają jako jedna strefa.

Jak zablokować sterowanie?

Naciśnij przycisk Blokada sterowania. Kontrolka zapali się. Aby odblokować, naciśnij go ponownie na kilka chwil.

Jakich garnków używać?

Używaj garnków z płaskim, ferromagnetycznym dnem (żeliwo, stal emaliowana, stal nierdzewna specjalna do indukcji). Sprawdź kompatybilność magnesem.

Jak zaprogramować czas gotowania?

Wybierz palnik, ustaw moc, a następnie naciśnij przycisk Programator. Kontrolka miga. Ustaw czas za pomocą przycisków + i -, a następnie zatwierdź ponownym naciśnięciem przycisku Programator.

Dlaczego słychać sygnał dźwiękowy?

Może to być spowodowane przedmiotem leżącym na przyciskach dłużej niż 10 sekund, przelaniem lub długim naciśnięciem. Usuń przyczynę, aby zatrzymać sygnał.

Jak włączyć tryb demonstracyjny?

Gdy płyta jest pod napięciem, a wszystkie palniki są wyłączone, naciśnij jednocześnie przyciski + i - przez 6 sekund. Zwolnij, a następnie naciśnij przycisk Programator. Wyświetlacz pokaże 'DE MO' dla potwierdzenia.

INSTRUKCJA OBSŁUGI KIO 632CCS HOTPOINT

Instrukcja obsługi,1

UWAGA,2

Opis urządzenia-Panel sterowania,7

Instalacja,68

Uruchomienie i użytkowanie,70

Zalecenia i środki ostrożności,74

Konserwacja i utrzymanie,75

Opis Techniczny,75

RS

Pycckn

PyKOBoDCTBO NO 3KcPJIyatauINBAPOUHARIHAHEJb

CopepkanHe

PykoBoDCTBO NO 3KcIpyaTuqn,1

BHIMAHNE,2

Onucnne n3dJIy-panHeI ynpaBJeHn7,

MOnTaK,76

Bapouha naneJIb,78

IpeoocopoxknopeKoMeHdaun,82

Texnueckoe o6cnykubahne n yxo,83

TexHnueckoe o6cIyJxuBaHne,84

GB

• UWAGA: To urządzenie oraz dostępne części silnie się rozgrzewają podczas użytkowania.
• Należy uważać, aby nie dotknąć elementów grzejnych.
• Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, chyba że są pod stałym nadzorem dorosłych.
• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych lub umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.
• UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar.
• Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.
• UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych.
• UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.
• Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.
• Urządzenie nie jest przeznaczone do włączania za pomocą zewnętrznego przekaźnika czasowego lub zdalnego systemu sterowania.
• Po użyciu należy wyłączyć płytę grzejną za pomocą jej sterownika, nie polegając na wykrywaczu obecności naczyń.
• Na płycie nie należy umieszczać metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się nagrzać.

UWAGA: To urządzenie i jego dostępne części mogą się mocno nagrzewać podczas pracy. Należy zachować ostrożność i nie dotykać elementów grzejnych. Nie pozwalaj dzieciom zbliżać się do urządzenia bez nadzoru. To urządzenie może być używane przez dzieci powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub bez doświadczenia i wiedzy, pod warunkiem zapewnienia nadzoru lub przeszkolenia w zakresie bezpiecznego użytkowania i zrozumienia związanych z tym zagrożeń. Nie pozwalaj dzieciom bawić się urządzeniem. Nie pozwalaj dzieciom na czyszczenie i konserwację urządzenia bez nadzoru osób dorosłych. UWAGA: Niebezpieczne jest pozostawienie włączonej kuchenki z olejem lub tłuszczem bez nadzoru, ponieważ może to doprowadzić do pożaru. - NIGDY nie próbuj gasić płomienia/pożaru wodą. Przede wszystkim

Wyłącz urządzenie i przykryj płomień pokrywką lub ognioodporną tkaniną.

UWAGA: Zagrożenie pożarem: Nie pozostawiaj przedmiotów na powierzchniach do gotowania. UWAGA: Jeśli ceramiczna powierzchnia do gotowania pęknie, wyłącz ją, aby uniknąć porażenia prądem. - Nigdy nie używaj urządzeń parowych ani urządzeń wysokociśnieniowych do czyszczenia urządzenia. - Urządzenie nie jest przeznaczone do włączania za pomocą zewnętrznego synchronizatora lub oddzielnego systemu zdalnego sterowania. Nie kładź metalowych przedmiotów (noży, łyżek, pokrywek itp.) na płycie do gotowania, ponieważ mogą się mocno nagrzać. - Po użyciu wyłącz płytę grzejną za pomocą jej sterownika, nie polegając na wykrywaczu obecności naczyń.

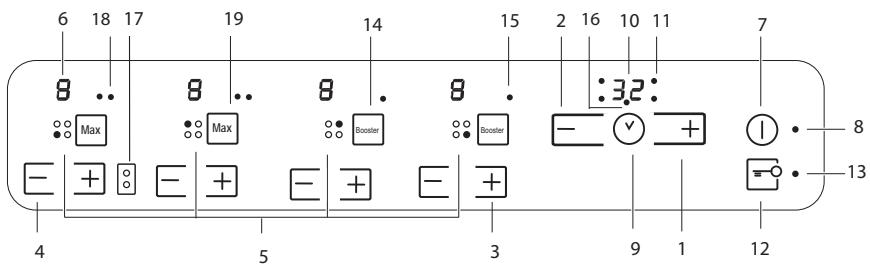

Opisany tu panel sterowania jest przykładem: nie musi być dokładnie taki sam, jak panel zainstalowany w zakupionym urządzeniu.

1 Przycisk ZWIĘKSZANIA CZASU – aby zwiększyć czas timera (patrz Uruchomienie i użytkowanie). 2 Przycisk ZMNIEJSZANIA CZASU – aby skrócić czas timera (patrz Uruchomienie i użytkowanie). 3 Przycisk ZWIĘKSZANIA MOCY – do włączania pól i do regulacji mocy (patrz Uruchomienie i użytkowanie). 4 Przycisk ZMNIEJSZANIA MOCY – do regulacji mocy i do wyłączania pola (patrz Uruchomienie i użytkowanie). 5 Kontrolka WYBRANEGO POLA GRZEJNEGO – wskazuje, że dane pole grzejne zostało wybrane, a więc można je regulować. 6 Wskaźnik MOCY – wizualnie sygnalizuje osiągnięty poziom ciepła. 7 Przycisk ON/OFF – do włączania i wyłączania urządzenia. 8 Kontrolka ON/OFF – sygnalizuje, czy urządzenie jest włączone, czy wyłączone. 9 Przycisk REGULATORA CZASOWEGO PROGRAMOWANIA – do regulacji programowania czasu trwania gotowania (patrz Uruchomienie i użytkowanie). 10 Wyświetlacz REGULATORA CZASOWEGO PROGRAMOWANIA – wyświetla dane dotyczące programowania (patrz Uruchomienie i użytkowanie). 11 Kontrolki ZAPROGRAMOWANEGO POLA GRZEJNEGO – wskazują pola grzejne przy rozpoczynaniu programowania (patrz Uruchomienie i użytkowanie). 12 Przycisk BLOKADY STEROWANIA – do zapobiegania przypadkowym zmianom parametrów przy regulacji płyty grzejnej (patrz Uruchomienie i użytkowanie). 13 Kontrolka BLOKADY STEROWANIA – sygnalizuje zablokowanie sterowania (patrz Uruchomienie i użytkowanie). 14 Przycisk BOOSTER – służy do dojścia do doładowania – 3000 W – strefy gotowania (patrz Uruchomienie i użytkowanie). 15 Wskaźnik BOOSTER – wskazuje, że włączona jest funkcja doładowania booster. 16 Kontrolka MINUTNIKA – wskazuje, że minutnik jest włączony. 17 Przycisk FLEXI ZONE – służy do wybrania funkcji pól grzejnych: Flexi ZONE. 18 Kontrolka FLEXI ZONE – wskazuje, że włączona jest funkcja Flexi ZONE. 19 Przycisk MAX – służy do włączenia pola grzejnego na maksymalnym poziomie mocy: 9

! Ten produkt spełnia wymogi dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania.

Jeśli przez 2 minuty nie są wykonywane żadne operacje, po wyłączeniu ciepła resztkowego i wentylatora (jeśli obecne), urządzenie automatycznie przechodzi w tryb „off mode”. Urządzenie powraca do trybu aktywnego po naciśnięciu przycisku ON/OFF.

• Znajduje się tylko w niektórych modelach.

1 Przycisk ZWIĘKSZENIE CZASU służy do zwiększenia czasu timera (patrz Włączanie i eksploatacja). 2 Przycisk ZMNIEJSZENIE CZASU służy do zmniejszenia czasu timera (patrz Włączanie i eksploatacja). 3 Przycisk ZWIĘKSZENIE MOCY służy do włączenia strefy gotowania i regulacji mocy grzania (patrz Włączanie i eksploatacja). 4 Przycisk ZMNIEJSZENIE MOCY służy do regulacji mocy i wyłączenia strefy gotowania (patrz Włączanie i eksploatacja). 5 Wskaźnik WYBÓR STREFY GOTOWANIA pokazuje, że odpowiednia strefa gotowania została wybrana, a zatem możliwe jest dokonanie ustawień jej funkcji. 6 Wskaźnik MOC: pokazuje poziom grzania. 7 Przycisk ON/OFF (WŁ./WYŁ.) służy do włączania i wyłączania urządzenia. 8 Wskaźnik ON/OFF (WŁ./WYŁ.): pokazuje stan urządzenia, włączone lub wyłączone. 9 Przycisk TIMER PROGRAMOWANIE służy do ustawiania czasu przygotowywania (patrz Włączanie i eksploatacja). 10 Wyświetlacz TIMERA PROGRAMOWANIE: pokazuje różne ustawienia programowania (patrz Włączanie i eksploatacja). 11 Wskaźniki ZAPROGRAMOWANE STREFY GOTOWANIA: pokazują strefy gotowania po uruchomieniu programowania (patrz Włączanie i eksploatacja). 12 Przycisk BLOKADA STEROWANIA służy do zabezpieczenia sterowania i strefy gotowania przed przypadkowymi zmianami (patrz Włączanie i eksploatacja). 13 Wskaźnik STEROWANIE ZABLOKOWANE pokazuje, że sterowanie jest zablokowane (patrz Włączanie i eksploatacja). 14 Przycisk BOOSTER służy do włączenia dodatkowego zasilania -3000W - funkcji gotowania (patrz Włączanie i eksploatacja). 15 Wskaźnik BOOSTER pokazuje, że funkcja dodatkowego urządzenia jest włączona. 16 Wskaźnik TIMER pokazuje, że timer jest włączony. 17 Przycisk FLEXIZONE - do wykorzystania strefy gotowania FLEXIZONE

* Dotyczy tylko niektórych modeli.

18 Wskaźnik FLEXI ZONE pokazuje, że FLEXI ZONE jest włączony. 19 Przycisk MAX - do włączenia strefy gotowania na maksymalnym poziomie mocy.

! To urządzenie spełnia wymagania nowej dyrektywy europejskiej dotyczącej ograniczenia zużycia energii w trybie czuwania. Jeśli w ciągu 2 minut nie zostaną wykonane żadne czynności po wyłączeniu wskaźników ciepła resztkowego i wentylatora (jeśli są obecne), urządzenie automatycznie przechodzi w tryb „WYŁ.”. Powrót urządzenia do trybu pracy odbywa się za pomocą przycisku WŁ./WYŁ.

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł zapoznać się z jej działaniem i z właściwymi ostrzeżeniami. ! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

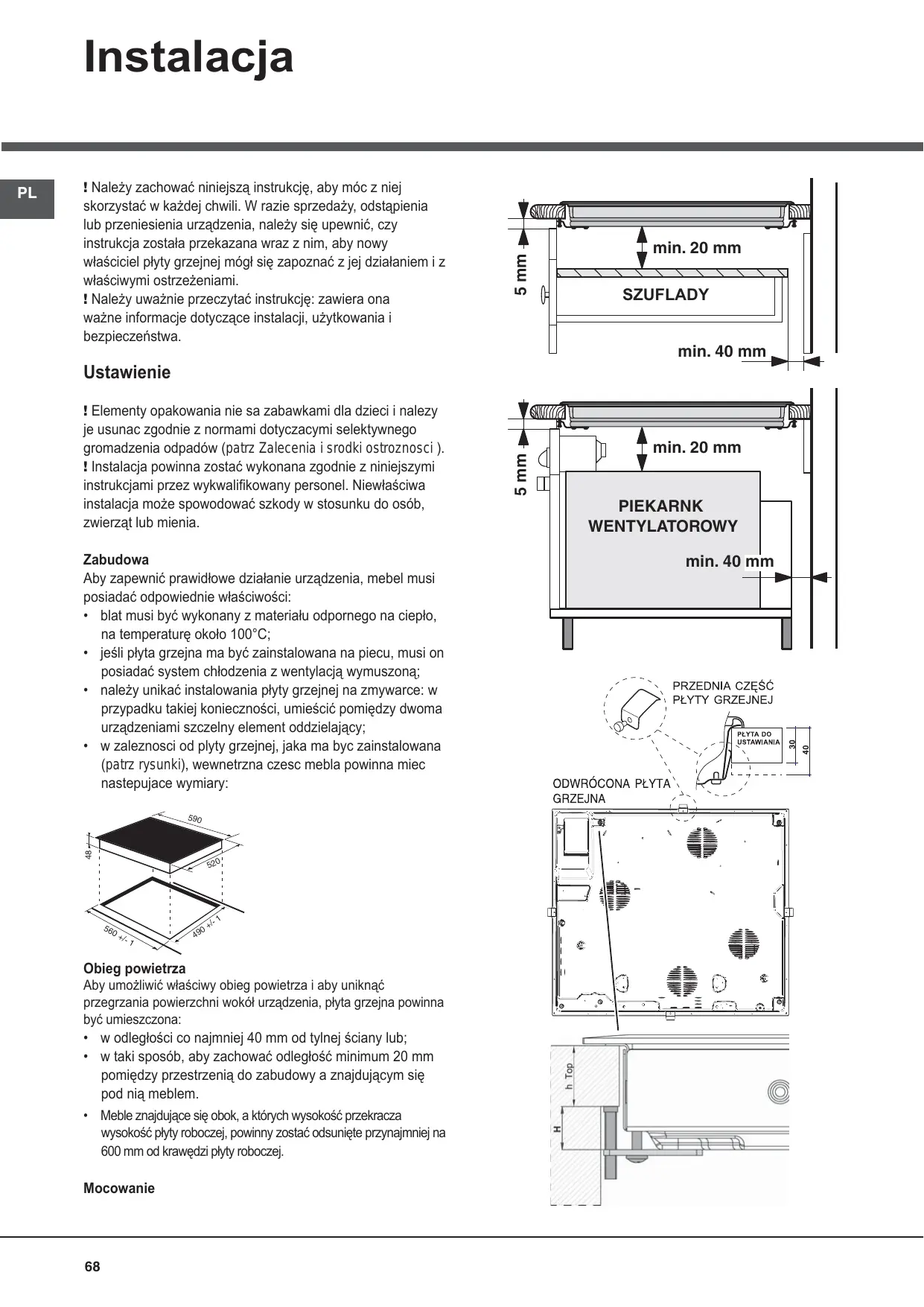

Ustawienie

Elementy opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i środki ostrożności). Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do ludzi, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C ;
• jeśli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszoną;
• należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieść pomiędzy dwoma urządzeniami szczelny element oddzielający;
• w zależności od płyty grzejnej, jaka ma być zainstalowana (patrz rysunki), wewnętrzna część mebla powinna mieć następujące wymiary:

Obieg powietrza

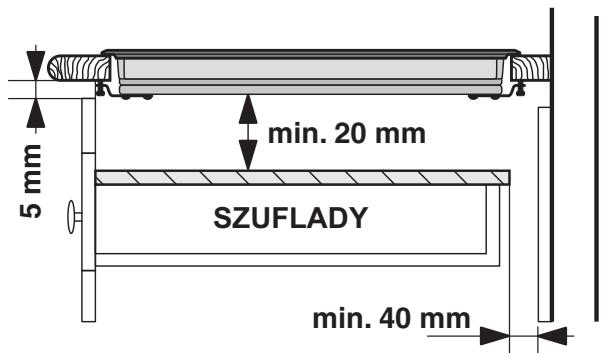

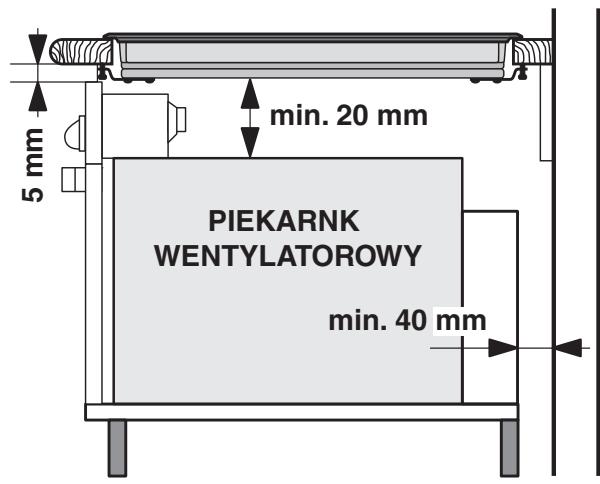

Aby umożliwić właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

• w odległości co najmniej 40 mm od tylnej ściany lub;
• w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem.
• Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie.

Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływać niekorzystnie na ich pracę.

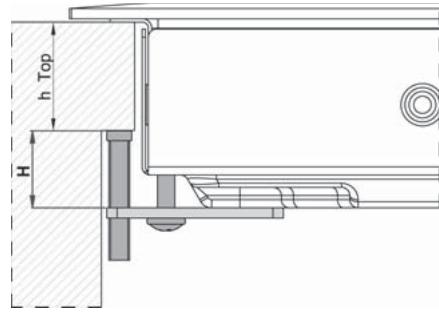

Długość śrub regulacyjnych uchwytów mocujących należy ustawić przy ich zamontowaniu, na podstawie grubości blatu:

• grubość 30 mm: śruba 23 mm;
• grubość 40 mm: śruba 13 mm.

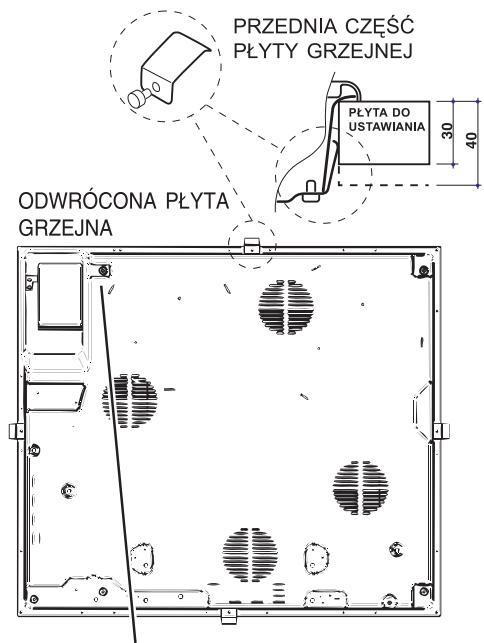

W celu zamocowania urządzenia należy wykonać następujące czynności:

1. Przy pomocy krótkich śrub bez łbów i 4 sprężyn centrujących do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieść płytę grzejną w meblu, wyśrodkuj i wywierć odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyt z profilami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieść 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręćcie je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

! Sprężyny centrujące muszą pozostać dostępne. ! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego elementami elektrycznymi. ! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenia do sieci elektrycznej

! Podłączenia do sieci elektrycznej płyty grzejnej oraz ewentualnego pieca do zabudowy powinno być wykonane oddzielnie, zarówno ze względów bezpieczeństwa elektrycznego, jak i dla ułatwienia czynności związanych z wyjmowaniem pieca.

Podłączenie jednofazowe

Płyta jest wyposażona w kabel zasilający przygotowany do podłączenia jednofazowego. Należy połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napiecie i czestotliwość sieci	Kabel elektryczny	Polączenia przyzewodów
220-240V 1+N ~ 50 Hz	N L	½: zóty/zielony; N: 2 przyzewody niedieskie razem L: braźowy razem z czarnym

Inne typy podłączeń

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci - 400V - 2+N ~ 50 Hz 220-240V 3~50 Hz

• 400V3-N~50Hz
• 400V - 2+2N ~ 50 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i rysunkami umieszczonymi poniżej:

Typowe napiecie i częstotliwość sieci	Kabel elektryczny	Polączenia przywodów
400V - 2+N ~ 50 Hz	N L1 L2	½: zÓty/zielony; N: 2 przewody niebieskie razem L1: czamy L2: brażowy
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	N1 N2 L1 L2	½: zÓty/zielony; N1: niebieski N2: niebieski L1: czamy L2: brażowy

Podłączenia kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci, między urządzeniem a siecią należy zainstalować wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm.

! Instalator odpowiada za prawidłowe wykonanie podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia należy upewnić się, czy:

gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami; - gniazdko jest w stanie wytrzymać maksymalne obciążenia mocy urządzenia wskazane na tabliczce znamionowej płyty; - napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej; - gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne, należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęźników.

! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne.

! Kabel nie powinien być pogięty ani przygnieciony.

! Kabel elektryczny musi być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowany personel techniczny.

! W przypadku nieprzestrzegania tych zasad, producent nie ponosi żadnej odpowiedzialności.

! Nie usuwać ani nie zamieniać przewodu zasilającego z jakiegokolwiek powodu. Usunięcie lub wymiana będzie powodem utraty gwarancji i znaku CE. INDESIT zwolniony jest z jakiejkolwiek odpowiedzialności za wypadki lub szkody wynikające z usunięcia lub wymiany oryginalnego przewodu zasilającego. Dozwolona jest tylko wymiana przewodu na oryginalny, a wymiany ma dokonać upoważniony personel z INDESIT.

! Klej stosowany do uszczelek pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych.

Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który szybko zanika.

Kiedy płyta grzejna zostanie podłączona do zasilania elektrycznego, po kilku sekundach włączy się krótki sygnał dźwiękowy. Dopiero po tym sygnale można włączyć płytę grzejną.

Hałasliwość podczas normalnej pracy płyty grzejnej:

• Szum: Spowodowany jest wibracją metalowych elementów, z jakich zbudowany jest induktor i garnek, wytwarzających pole magnetyczne niezbędne do rozgrzania garnka; wzrasta stopniowo i proporcjonalnie do wzrostu poziomu mocy induktora.
• Lekkie gwizdanie: Zdarza się, gdy na polu grzejnym stoi pusty garnek; gwizdanie zniknie, gdy do garnka zostanie dodana potrawa lub woda. Trzeszczenia: jest to hałas wytworzony wibracjami surowca dna garnka, przez które przechodzą prądy pasożytnicze w wyniku pola magnetycznego (indukcja); może być mniej lub bardziej natężony w zależności od tego, z jakiego surowca dno jest wykonane, i zmniejsza się, gdy wymiary garnka są większe.
• Intensywne gwizdanie: Ma miejsce, kiedy pracują jednocześnie dwa induktory na tym samym pionie przy maksymalnej mocy i/lub gdy na jednym z nich włączona została funkcja booster, a drugi jest autoregulowany. Hałas zmniejsza się, jak tylko obniży się poziom mocy induktora autoregulującego się; zwykle zdarza się, kiedy dno garnka wykonane jest z różnych surowców.
• Hałasliwość wentylatora: Mając na celu prawidłowe działanie płyty i aby zabezpieczyć części elektroniczne przy ewentualnym rozgrzaniu, należy włączyć wentylator. Wentylator pracuje przy maksymalnej mocy, gdy induktor ustawiony jest na maksymalnym poziomie mocy lub kiedy włączona jest funkcja booster; we wszystkich innych przypadkach pracuje przy mocy pośredniej w zależności od odczytanej temperatury. Możliwe jest, że wentylator będzie nadal pracował nawet po wyłączeniu płyty, gdy odczytywał wysoką temperaturę.

Przedstawione typy hałasu spowodowane są technologią indukcyjności i nie zawsze są oznaką wadliwej działności.

Dłuższe naciśnięcie przycisków - i + umożliwia szybki wybór poziomów mocy i minut regulatora czasowego.

• Znajduje się tylko w niektórych modelach.

Włączenie płyty grzejnej

Płytę grzejną włącza się, trzymając wciśnięty przycisk ① przez około sekundę.

Włączenie pól grzejnych

Każde pole grzejne jest aktywowane za pomocą przycisku wyboru oraz regulatora mocy składającego się z podwójnego przycisku - i +.

• Aby włączyć pole grzejne, należy nacisnąć przycisk sterowania i ustawić żądaną moc za pomocą przycisków.

Funkcja booster*

Aby przyspieszyć czas podgrzewania, w niektórych strefach gotowania należy włączyć funkcję booster, przyciskiem Booster. Zaświeci się wskaźnik nad przyciskiem. Ta funkcja zwiększa moc z 2000W do 3000W, w zależności od wielkości strefy gotowania.

Booster wyłącza się automatycznie po 4 minutach. Dopóki booster jednej ze stref gotowania jest aktywny, wówczas właściwa strefa gotowania przyległa lub tylna może mieć moc ograniczoną (np. Jeśli booster płyty tylnej lewej jest aktywny, obniża się moc płyty przedniej lewej). Dodatkowe informacje znajdują się w Opisie technicznym modeli.

Wyłączanie pól grzejnych

Aby wyłączyć pole grzejne, należy je wybrać za pomocą przycisku wyboru

• Nacisnąć przycisk: moc pola grzejnego stopniowo spada, aż do jego wyłączenia.

Programowanie czasu trwania gotowania

! Można zaprogramować równocześnie wszystkie pola grzejne na czas od 1 do 99 minut.

1. Wybrać pole grzejne za pomocą właściwego przycisku wyboru.
2. Wyregulować poziom mocy pola grzejnego.
3. Nacisnąć przycisk programowania Wyregulować poziom mocy pola grzejnego.
4. Ustawić zadany czas gotowania za pomocą przycisków i

1. Potwierdzić naciskając przycisk , lub w przeciwnym razie wybór zostanie dokonany automatycznie po upływie 10 sekund.

Odliczanie wsteczne regulatora czasowego rozpoczyna się natychmiast. Po zakończeniu zaprogramowanego czasu gotowania włącza się sygnał dźwiękowy (na 1 minutę), a pole grzejne wyłącza się.

Wyżej opisaną procedurę należy powtórzyć dla wszystkich pól grzejnych, które mają być zaprogramowane.

Wyświetlanie w przypadku zaprogramowania większej liczby pól

W przypadku zaprogramowania jednego pola lub ich większej liczby, na wyświetlaczu pokazany jest pozostały czas dla pola, którego zaprogramowany czas działania kończy się najwcześniej. Pozycja tego pola jest wskazana przez pulsowanie jego kontrolki. Kontrolki pozostałych zaprogramowanych pól będą świecić się.

Aby wyświetlić pozostały czas innych zaprogramowanych

pól, należy kilkakrotnie nacisnąć przycisk : zostaną wyświetlone kolejno w kierunku zgodnym z ruchem wskazówek zegara czasy minutnika i wszystkich

zaprogramowanych pól, poczynając od przedniego lewego.

Zmiana zaprogramowanych ustawień

1. Kilkakrotnie nacisnąć przycisk aż wyświetli się czas pola, który ma być zmieniony.
2. Korzystając z przycisków - i + ustawić nowy czas.
3. Potwierdzić naciskając przycisk

Aby usunąć zaprogramowane ustawienia, należy wykonać wyżej opisane czynności. W punkcie 2 naciskać przycisk

Czas stopniowo się zmniejsza aż do wyłączenia 0. Zaprogramowane ustawienia zostają wyzerowane i wyświetlacz wychodzi z trybu programowania.

Minutnik

Płyta grzejna musi być włączona.

Minutnik umożliwia ustawienie czasu do 99 minut.

1. Naciskać przycisk programowania aż do zaświecenia

się kontrolki minutnika 2. Ustawić zadany czas gotowania za pomocą przycisków i

1. Potwierdzić naciskając przycisk (v). Odliczanie wsteczne regulatora czasowego rozpoczyna

się natychmiast. Po upływie ustawionego czasu włącza się sygnał dźwiękowy (na 1 minutę).

Blokada sterowania

Kiedy płyta grzejna jest w trakcie pracy, można zablokować jej sterowanie, aby uniknąć niebezpieczeństwa przypadkowej zmiany ustawień (dzieci, czynności konserwacyjne, itp.). Po

naciśnięciu przycisku sterowanie zostaje zablokowane i włącza się kontrolka umieszczona nad tym przyciskiem.

Aby przywrócić możliwość dokonywania regulacji (np. przywrócić gotowanie), należy odblokować sterowanie:

nacisnąć na chwilę przycisk, kontrolka wyłączy się, a sterowanie zostanie odblokowane.

Wyłączanie płyty grzejnej

Po naciśnięciu przycisku ① wyłącza urządzenie, nie należy brać pod uwagę wykrywacza obecności naczyń.

Jeśli sterowanie zostało zablokowane, pozostanie ono zablokowane również po ponownym włączeniu płyty grzejnej. Aby móc ponownie włączyć płytę, należy najpierw odblokować jej sterowanie.

Tryb „demo"

Można ustawić tryb demonstracyjny, w którym panel sterowania działa w normalny sposób (w tym komendy związane z programowaniem), ale elementy grzejne nie włączają się. Aby aktywować tryb „demo“, płyta musi być włączona, a wszystkie pola grzejne muszą być wyłączone:

Nacisnąć i przytrzymać równocześnie naciśnięte przyciski + i - przez 6

sekund. Po upływie 6 sekund kontrolka ON/OFF i kontrolka BLOKADY STEROWANIA pulsują

przez 3 sekundy. Zwolnić przyciski + i - i nacisnąć przycisk

• na wyświetlaczu pojawi się napis DE i MO, a płyta włączy się;
• po kolejnym włączeniu płyta będzie działać w trybie „demo".

Aby wyjść z tego trybu, należy wykonać wyżej opisane czynności. Na wyświetlaczu pojawi się napis DE i MO, a płyta wyłączy się. Po kolejnym włączeniu płyta będzie działać normalnie.

POLA GRZEJNE FlexiZONE

FUNKCJA „FlexiZONE” pozwala na ustawienie jednakowego poziomu mocy na 2 połączonych ze sobą polach grzejnych. Funkcję można aktywować za pomocą przycisku „FLEXI ZONE” °\ ° gdy oba pola są nieaktywne.

Po aktywowaniu pola za pomocą przycisku FLEXI ZONE, zapalają się diody sygnalizujące działanie wybranych połączonych pól.

Diody pozostają zapalone tak długo, jak pola są ze sobą połączone. Powtórne wciśnięcie przycisku FLEXI ZONE powoduje rozłączenie pól i spadek mocy do poziomu 0.

Wciśnięcie przycisków +/-/max dla jednego pola grzejnego powoduje zmianę mocy także dla drugiego. Funkcję FLEXI ZONE można wyłączyć za pomocą przycisku FLEXI ZONE [°]

Dla połączonych za pomocą funkcji FLEXI ZONE pól można ustawić funkcję minutnika. Po zapaleniu 2 diod odpowiednich dla połączonych pól należy wcisnąć przycisk minutnika.

Wybór i wykorzystanie funkcji FLEXI ZONE: W celu wybrania funkcji pól grzejnych: Flexi, należy wcisnąć przycisk: ()

W celu wybrania mocy pola - patrz wyżej.

Sposób działania funkcji połączonych pól grzejnych FLEXI ZONE

Po wybraniu funkcji FLEXI ZONE za pomocą przycisku (zapalają się 2 diody pola "FLEXI" odpowiednie dla połączonych ze sobą pól grzejnych. W tym momencie sterowanie 2 polami odbywa się tak, jak gdyby było to jedno pole. Poziom mocy pojawi się na wyświetlaczu. Jeżeli będzie działać tylko część połączonego pola, dioda odpowiednia dla części (pola) nieaktywnej zacznie migać i po 3 minutach pola przechodzą automatycznie do działania tradycyjnego (nie "FLEXI").

! Po uruchomieniu pól grzejnych w funkcji FLEXI ZONE, można sterować nimi w dokładnie taki sposób, w jaki steruje się polem grzejnym pojedynczym.

! Akcesoria

Dla poprawnego funkcjonowania pól grzejnych w trybie FLEXI ZONE zaleca się używanie garnków o dnie eliptycznym lub wydłużonym, o rozmiarze co najmniej 250 mm. Przy użyciu garnków o mniejszej średnicy zaleca się umieszczanie ich w części górnej lub dolnej pola, oznaczonej symbolem X.

Jeżeli garnek nie znajduje się dokładnie w centrum widocznego obrysu pola grzejnego, urządzenie może wydać brzęczący dźwięk. Nie oznacza to, że urządzenie działa nieprawidłowo. Należy umieścić garnek w centrum połączonego pola grzejnego EXTENSO TECHNOLOGY.

Praktyczne porady dotyczące gotowania

Gotowanie na duźym ogniu	Gotowanie pod cijsieniem Gamek cijsieniowy Gritowanie	Smażenie Gotowanie
Gotowanie na duźym ogniu	Naleśniki	Gotowanie na duźym ogniu i przyśmażanie (Pieczenia, BefSZtyki, Zrazy, Filey rybne, Smazone ajka)
Gotowanie na sfredmim ogniu	Szybkie zageszczenia (Plynnesosy) Woda goręca (Makarony, Ryz, Warzywa) Mleko	Gotowanie na duźym ogniu i przyśmażanie (Pieczenia, BefSZtyki, Zrazy, Filey rybne, Smazone ajka)
	Wolne zageszczenia (Sosy gęste)
	Gotowanie na wodzie	Gotowanie pod cijsieniem po gwizdku
Gotowanie na wolynym ogniu	Gotowanie na wolynym ogniu (mięs do suszone)	Podgrzewanie potraw
Gotowanie na bardzo wolnym ogniu	Czekolada rozpuszczona	Ultrzymywanie potraw w temperaturze

Praktyczne porady dotyczące użytkowania urządzenia

! Używane do gotowania naczynia powinny być wykonane z materiału nadającego się do stosowania na płytach indukcyjnych (z materiału ferromagnetycznego). Zaleca się używanie garnków z: żeliwa, stali emaliowanej lub specjalnej stali nierdzewnej dostosowanej do płyt indukcyjnych. Aby upewnić się, czy naczynie jest odpowiednie, wystarczy

przeprowadzić próbę z magnesem.

ODPOWIEDNI MATERIAŁ: Żeliwo, Stal emaliowana, Specjalna stal nierdzewna

Aluminium, Szkło, Terakota, Ceramika, Stal nierdzewna niemagnetyczna

Ponadto, aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

• Stosować garnki z płaskim dnem i znaczną grubością, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

• Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła;

• Upewnić się, że dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładne przyleganie i długotrwałość użytkowania zarówno pól grzejnych, jak i garnków.
• Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie ono dokładnie przylegać;

Urządzenia zabezpieczające

Rozpoznanie naczynia

Każde pole grzejne posiada system rozpoznawania naczyń. Pole grzejne wydziela ciepło wyłącznie, jeśli znajduje się na nim garnek o dostosowanej do niego wielkości. Pulsująca kontrolka może wskazywać na:

• nieodpowiedni garnek
• garnek o zbyt małej średnicy
• uniesienie garnka

Przegrzanie

W przypadku przegrzania elementów elektronicznych płyta

grzejna wyłącza się automatycznie, a na wyświetlaczu

pojawia się symbol F, po którym następuje pulsująca cyfra. Komunikat ten znika i płyta grzejna może być znowu użytkowana zaraz jak tylko temperatura spadnie do akceptowalnego poziomu.

Wyłącznik bezpieczeństwa

Urządzenie jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza pola grzejne, kiedy zostanie osiągnięty graniczny czas ich użytkowania na danym poziomie mocy. W przypadku zadziałania wyłącznika bezpieczeństwa wyświetlacz wskazuje „0".

Przykład: prawe tylne pole grzejne jest ustawione na 5, natomiast lewe przednie pole grzejne na 2. Prawe tylne pole wyłączy się po 5 godzinach działania, lewe przednie po 8 godzinach.

Poziom mocy	Graniczny czas działania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sygnał dźwiękowy

Niektóre anomalie, takie jak:

• umieszczenie przedmiotu (garnka, sztućca itp.) na ponad 10 sekund w strefie panelu sterowania,
• zalanie strefy panelu sterowania, długi nacisk na jakiś przycisk, mogą spowodować włączenie się sygnału dźwiękowego. Aby przerwać sygnał dźwiękowy, należy usunąć przyczyny nieprawidłowości działania. Jeśli przyczyna anomalii nie zostanie usunięta, sygnał dźwiękowy pozostanie włączony, a płyta wyłączy się.

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

- 2006/95/EWG z 12/12/06 (Niskie napięcie) wraz z późniejszymi zmianami

• - 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami
• - 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.
• - 1275/2008 stand-by/off mode.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza przez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych. ! Odradza się instalację indukcyjnej płyty grzejnej na lodówce podblatowej (ciepło) lub na pralce (wibracja). Przestrzeń do wentylacji elementów elektronicznych byłaby niewystarczająca. - Niniejsze urządzenie przeznaczone jest do użytku domowego. - Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne. - Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy. - Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie z wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty jako funkcji Polski lub deski do krojenia. - Płyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie pęknięciu), jeśli dostanie uderzona ostrym przedmiotem, np. jakimś narzędziem. W takim przypadku należy natychmiast odłączyć urządzenie od zasilania elektrycznego i wezwać Serwis Techniczny. - Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej. - Nie należy zapominać, że temperatura pól grzejnych pozostaje wysoka przez co najmniej trzydzieści minut po ich wyłączeniu. Ciepło szczątkowe jest również sygnalizowane przez odpowiedni wskaźnik (patrz Uruchomienie i użytkowanie). - Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenia płyty. - Należy zawsze upewniać się, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia.

• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel – należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Ostrzeżenia dla osób z rozrusznikiem serca lub innych urządzeń z aktywnymi implantami medycznymi: Strefa gotowania spełnia wszelkie aktualnie obowiązujące normy związane z interferencjami elektromagnetycznymi. Produkt ten więc spełnia wszelkie wymagania prawne (dyrektywy 89/336/EWG). Został zaprojektowany w taki sposób, aby nie tworzyć zakłóceń w innych urządzeniach elektrycznych używanych, pod warunkiem, że i te urządzenia spełniają wymagania takich norm. Płyta grzejna indukcyjna wytwarza pola magnetyczne o małym zasięgu.

Aby uniknąć jakiegokolwiek zagrożenia zakłócenia pomiędzy płytą grzejną a rozrusznikiem serca, rozrusznik ma być wykonany zgodnie z aktualnie obowiązującymi normami. W tym przypadku możemy zagwarantować jedynie zgodność naszego produktu z normami. Aby uzyskać informacje związane ze zgodnością z normami i ewentualnymi problemami niezgodności, należy zwrócić się do lekarza lub do producenta rozrusznika.

Zabronione jest bawienie się urządzeniem. - Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się nagrzewać. - Urządzenie nie jest przeznaczone do tego, aby było uruchamiane przy użyciu zewnętrznego przykaźnika czasowego lub osobnego systemu sterowania zdalnego.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów; dzięki temu opakowania będą mogły zostać poddane recyklingowi.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (WEEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów. W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych sądów lub do skupujących go sprzedawców.

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i pieców, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię.

! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokociśnieniowych. - W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym. - Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć. W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem. - Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła. - Po oczyszczeniu płyta powinna zostać pokryta odpowiednim produktem do konserwacji i ochrony: cienka niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne. - Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramką)

Na stali nierdzewnej mogą powstawać plamy w przypadku pozostawienia na jej powierzchni przez dłuższy czas bardzo twardej wody lub w przypadku stosowania środków czystości zawierających fosfor. Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla.

! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

System indukcyjny jest procedurą gotowania szybszą jak istnieje. W odróżnieniu od tradycyjnych płyt grzejnych, nie rozgrzewa się strefa gotowania: ciepło wytwarzane jest bezpośrednio wewnątrz garnka, który ma koniecznie posiadać dno z materiału termomagnetycznego.

Legenda:

I = strefa gotowania z indukcją prosta B = booster: strefa gotowania może być dopełniana do 3000 W * = moc maksymalna jest ograniczona dopóki aktywny jest booster we właściwej strefie gotowania tylnej (patrz Uruchomienie i użytkowanie).

Płyty grzejne	KIO 632 CC S
Pola grzejne	Moc (w W)
Tylne lewe	I 1400
Tylne prawe	I 2200 – B 3000* - 1600 se Ant. Dx*
Przednie lewe	I 1400
Przednie prawe	I 1400 – B 2000* – 600 se Post. Dx*
Moc calkowita	6400

Prosimy zachować tę instrukcję do późniejszych konsultacji. W przypadku sprzedaży lub przekazania urządzenia w inne miejsce zamieszkania należy sprawdzić, czy instrukcja pozostaje z urządzeniem, aby nowy właściciel mógł zapoznać się z zasadami eksploatacji i odpowiednimi ostrzeżeniami.

Prosimy uważnie przeczytać instrukcje: zawierają one ważne informacje dotyczące montażu urządzenia, jego eksploatacji i bezpieczeństwa.

Umiejscowienie

Nie pozwalaj dzieciom bawić się materiałami opakowaniowymi. Opakowanie należy zniszczyć zgodnie z zasadami segregacji odpadów (patrz: Ostrzeżenia i zalecenia). Montaż urządzenia powinien być przeprowadzony zgodnie z niniejszą instrukcją przez wykwalifikowanych specjalistów. Nieprawidłowy montaż urządzenia może spowodować uszkodzenie mienia lub szkody u ludzi i zwierząt domowych.

Montaż wbudowany
