MANUAL DE UTILIZADOR Delta Prixton

RECICLAJE DE BATORIAS:

O drone utilizes a faixa de frequência de 2,4G, o que permite que varías pessoas operem ao mesmo tempo sem interferir umas com as outras. Atrasoes do controle remoto, o drone pode ser controlado para realizar funções como voar, rolar, ajuste fino, decolagem com um toque, aterrissagem com um toque, conversão de velocidade, modo semCESSA, correção, fixação de alta, desvio de obstáculos e outras funções.

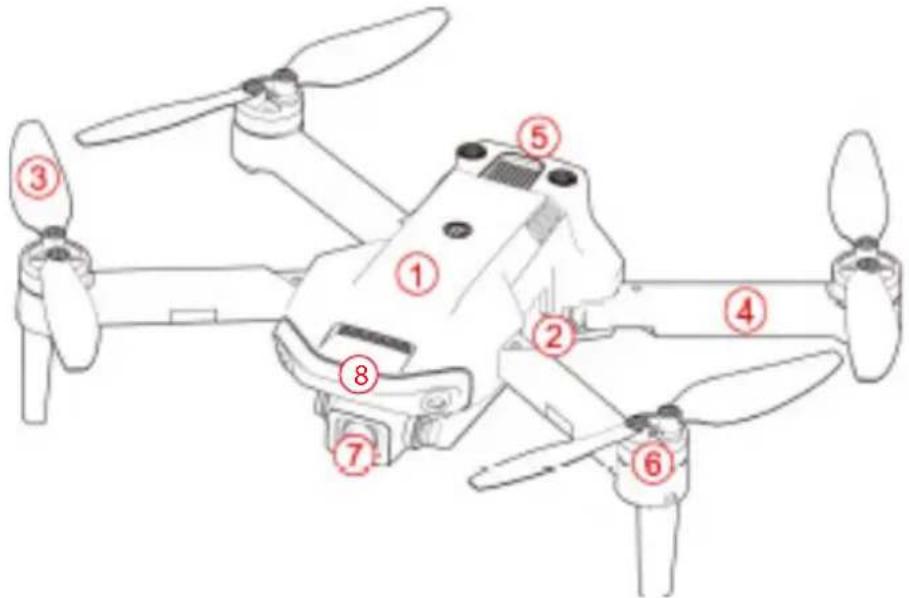

1 Carcasa Superior
4 Braço
⑦ Camera
(2) Carcasa Inferior
(5) Bateria
8 Evitador de Obstáculos
③ Hélice
6 Motor

ACESSORIOS

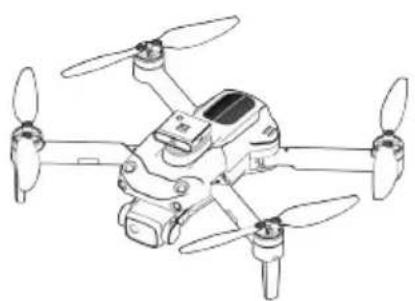

DRONE x1 (Bateria Incluida)

Controle Remoto x1

Hélices de Reposicao Ax2 Bx2

Carregador USB x1

Chave de Fenda x1

PREPARACAO PRE-VOO

1.AMBIENTE DE VOO

Interior: Espaço ampos longe de barreiras, multidões ou animais de estimaçao são preferveis.

Exterior: Condições ensolaradas, sem vento e com brisa são preferíveis.

Por favor, mantenha o drone à vista durante o voo e mantenha-o longe de barreiras, cabos de alta tensao, arvores e pessoas.

Não voe em ambientes extremos, como calor intenseo, frio, vento forte ou chuva intensa.

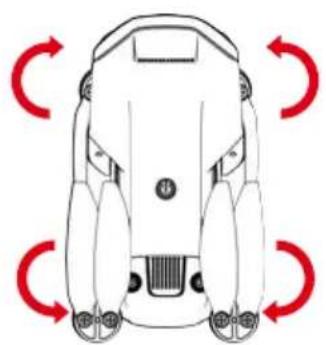

2.ABRIR AS ASAS PASSOS DE ABERTURA

① Abra o braço frontal (proximo à camera).
② Abra o braço traseiro. Dobre primeiro o braço traseiro e(before o braço dianteiro ao dobrar.

Abrindo o braço

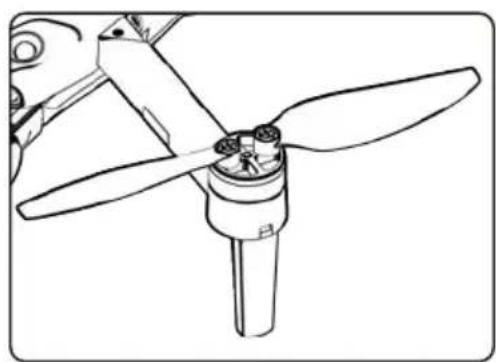

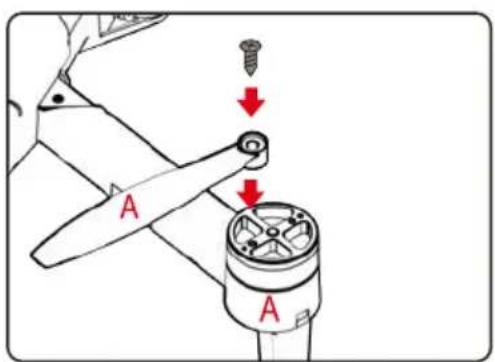

3.MONTAGEM DAS HÉLICES:

Alinhe as lâminas com o eixo do motor e instale-as (a identificacao do braço deve ser consistente com a identificacao da lâmina), Aperte o parafuso no sentido horário.

4.CARREGAMENTO DA BATERIA PARA O DRONE

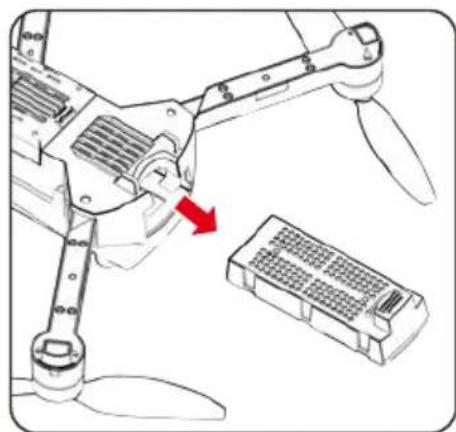

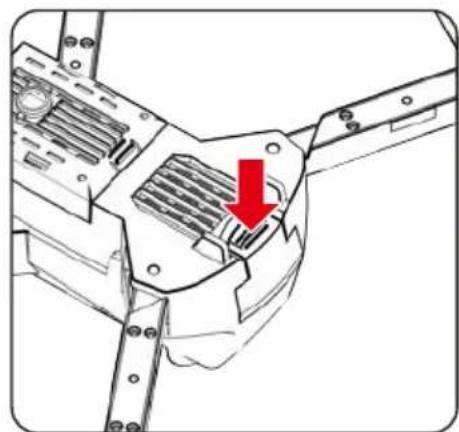

A. Remova a bateria de litio da parte inferior do drone.

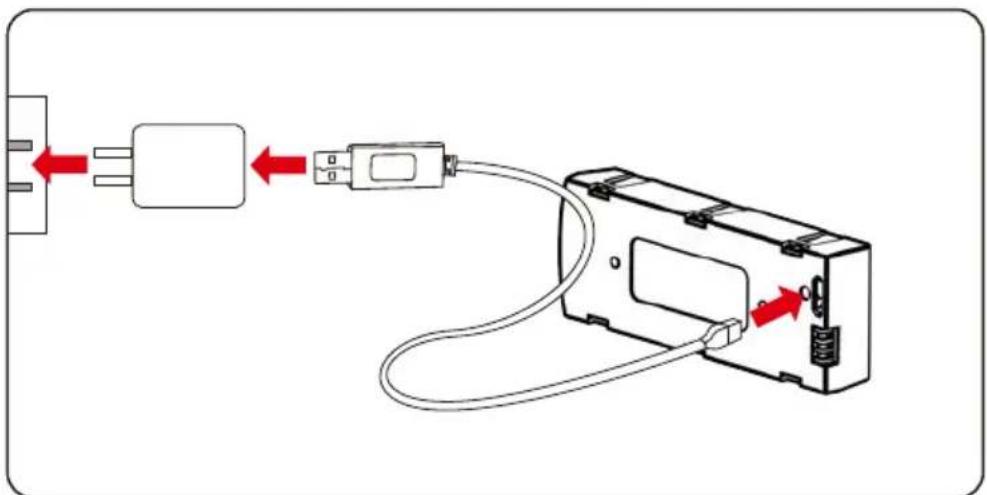

B. Conecte o cabo de correamento USB à interface de correamento da bateria de litio.

OBSERVACI OES:

A luz da bateria fica vermelha durante o correamento e desliga quando a bateria está totalmente corregada. O tempo de correamento é de circa de 100-120关键时刻.

INSTRUÇÉS DA BATERIA

Ha um certo risco ao usar bateria de litio. Pode causar incendio, lesoes corporais ou perda de propriedade. Os人身arios devem estar CCTentes dos riscos e assumir total responsabilitadpeo uso inadequado da bateria.

Se ocorrre fazamento da bateria, evite entrada em conta com os olhos ou pele com o eletrólito.

Uma vez que isso ocorra, lave imeditamente os olhos com agua limpa e procure cuidados médicos.

Por favor, remove imeditamente oplugue se você perceber algoi cheiro estranho, barulho ou fumaça.

CARREGAMENTO DA BATERIA

Por favor, utilize o carregarador da fabrica original para garantir o seu uso seguro.

Não corregue uma bateria dilatada ou desgastada.

Não sobrecarregue a bateria. Por favor, desconnecte o carregaror uma vez que estiver completenesse corregada.

Não correque a bateria proxies a inflamáveis, como carpetes, piso demadeira ou moveris de madeira, ou na superficie de objetos electrocondutores.

Por favor, mantenha sempre um olho na bateria durante o carregamento.

Não corregue a bateria que ainda não esfiou.

A temperatura de carregamento deve estar entre 0^ e 40^ .

RECICLAGEM DA BATERIA:

Não descarte a bateria como lixo comum. Por favor, familiarize-se com o método local de descarte de lixo e descarte-a de acordo com os requisitos especialis.

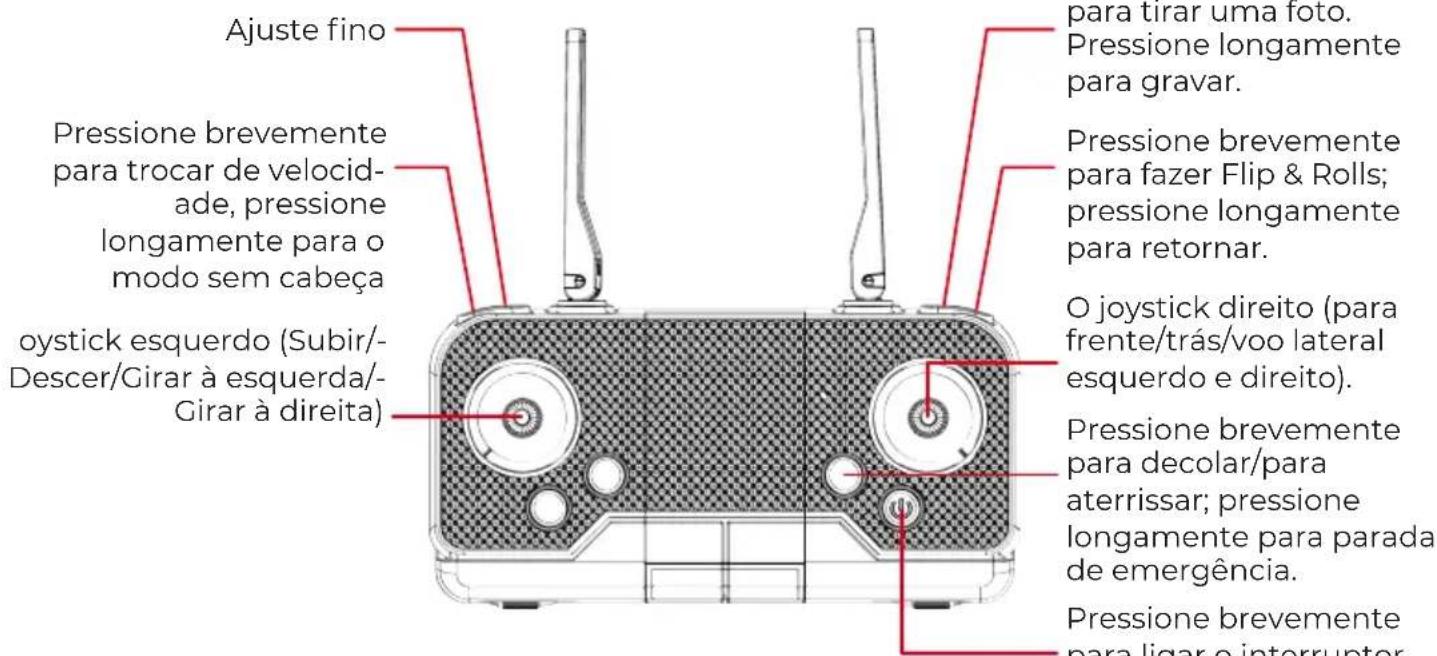

CONHECA O SEU CONTROLE REMOTO PEÇAS DO CONTROLE REMOTO

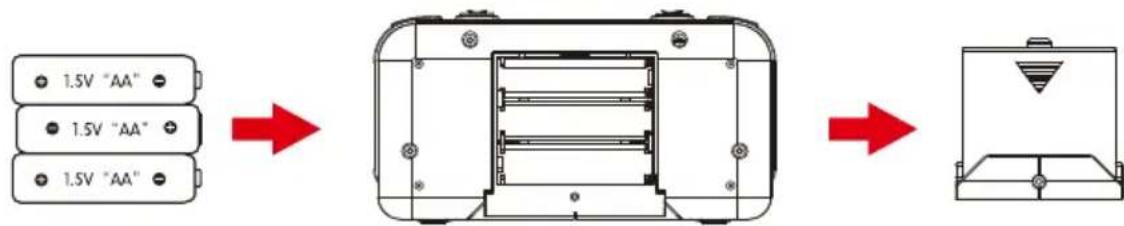

2.INSALE A BATERIA DO CONTROLE REMOTO

(As pilhas precisam ser adquiridas separamente)

Abra a tampa da bateria e insira corretamente 3 pilhas AA de acordo com as instruções dos eletrogos.

NOTAS

1. Certifique-se de que as baterias esteyam carregadas corretamente de acordo com as indicações de polaridade no compartmento da bateria.
2. Por favor, não misture baterias velhas e novas juntas.
3. Por favor, não misturedietrestipsodebateriasjuntas.

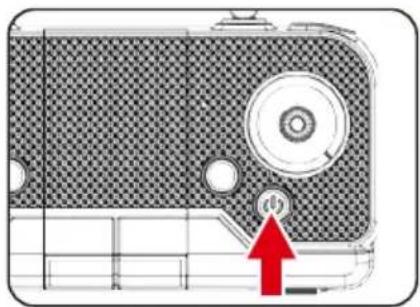

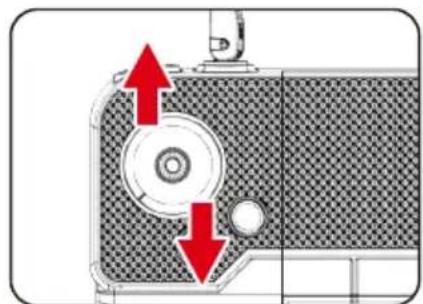

CONEXão DE SINAL DO TRANSMISSOR E DO RECEPTOR

1. Ligue o drone e colque-o em uma superficie nivelada, o indicator de luz do transmissor e o LED do drone estarao piscando.
2. Empurre o joystick do acelerador para o punto mais alto e(before empurre de volta para o punto mais baixo e, quando você ouvir这两 bipes, o indicator de luz do transmissor e o LED do drone ficarão normalmente acesos, a conexão do sinal sera conclusuía.

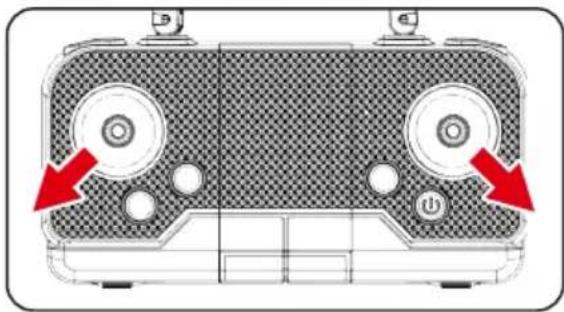

CALIBRAÇÃO DO TRANSMISSOR

Você pode usar a função de calibração horizontal para calibrar a aeronave quando ela deriva em uma determinada direção no ar ou quando gira no lugar. Coloque a aeronave em uma superficie horizontal, segure os bois joysticks no controle remoto por 3segundos, o controle remoto émitirá um bip e as luzes da aeronave piscarão. Aguarde circa de 3segundos, as luzes da aeronave permanecem acazes e a calibração está completa.

INICIE SEU VOO

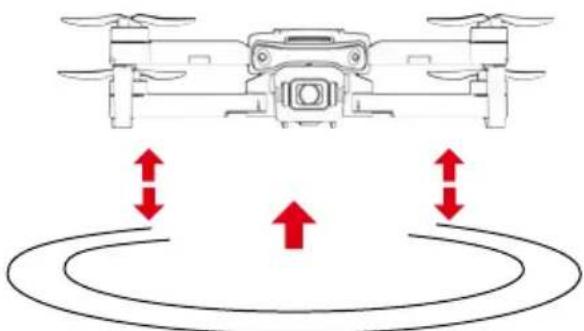

1. Subida com um toque

Pressione o botão "Subida com um toque", as lâminas do drone giram e ele automaticamente você para uma.altura de 1,5 metros.

2. Voo Basko

Use o joystick esquerdo para controlar a altitude do voo e virar para esquerda/direita, e o joystick direito para controlar as direções de voo para fronte, paraTRS, esquerda e direita

Joystick esquerdo
Ascenso
Descida

Virar à Esquerda
ViraràDireita
Joystick Direito

Avançar

Voo Lateral Esquerdo
Voo Lateral Direito

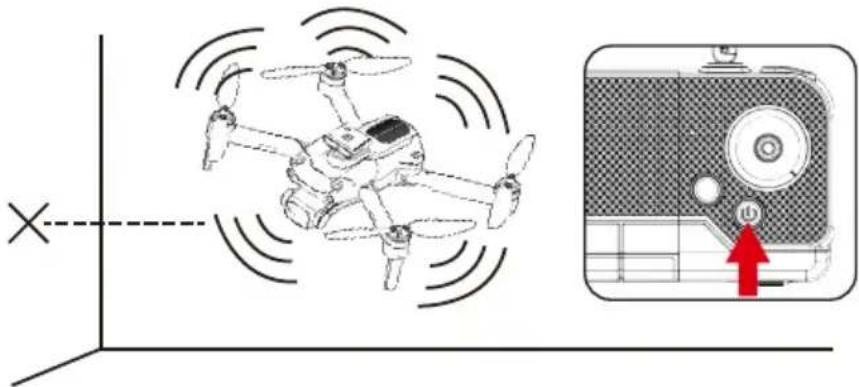

MODO DE DESVIO DE OBSTÁCULOS

Pressione o botão para ativar o modo de evitação de obstáculos e pressione novamente para desativar o modo de evitação de obstáculos. Recue na direção oposta aos obstáculos.

É recomendado ligar a função de desvio de obstáculos em um ambiente de voo interno com um comprimento e largura de 6 x 6 metros ou mais. quando o UAV ativa o modo de desvio de obstáculos, a velocidade diminuira e a marcha rápida não poderá ser atrivada. Portanto, é recomendado voar em ambientes internos quando o modo de desvio de obstáculos estiver ligado.

GIROS E ROLAGENS

Quando o drone estiver alcancando mais de 3 metros de alta, clique em "Ciros e Rolagens de 360^ " e mova o joystick direito para uma direção especialica, o drone girará{nessa direção.

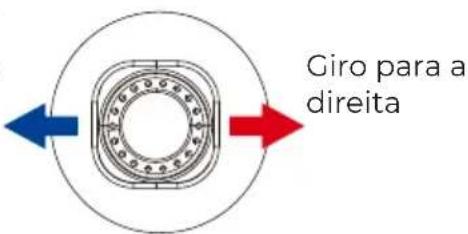

Joystick direito

Ciro para a esquerda

Modo Sem Cabeça

A direção de voo do drone está sujeita à direção do controle remoto. quando o drone ajusta a frequência, ele é definido como modo comum por padrão. Então, a luz indicação do drone fica normalmente acesa. quando você pressiona a tecla de função de modo semCESSA do controle remoto, o controle remoto emite um bip e entra no estado semCESSA. quando você pressiona novamente a tecla de função de modo semCESSA, você ouvirá um som de bip e o drone sairá do modo semCESSA. No estado semCESSA, o operador não precisa identificar a direção do nariz, mas controla o drone de acordo com a alavanca de operação do controle remoto.

Pausa

Quando você solta o joystick esqueço (accelerador) às ação de subida/descida, o drone pairará a uma certa alta.

Joystick esquerdo

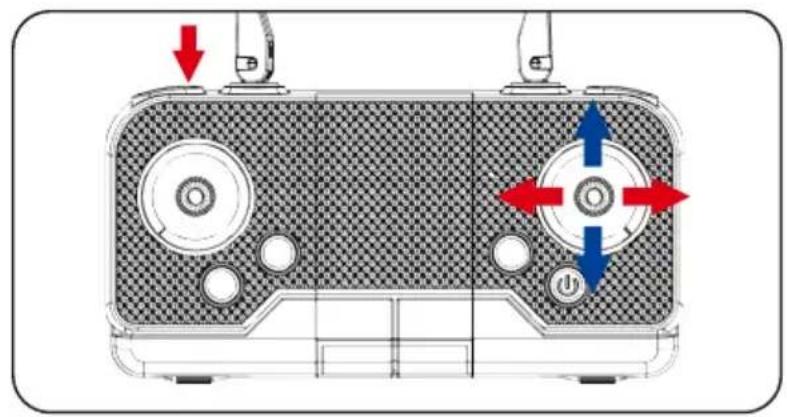

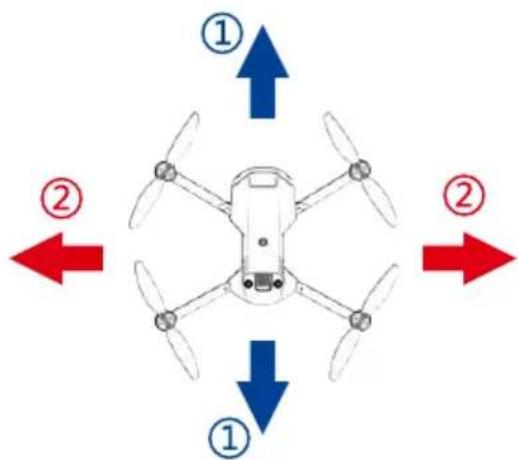

Funcao de Ajuste Fino

Quando a aeronave gira no ar ou inclina em diferentes direções, você pode usar o ajuste fico para corrigir a ação. Pressione o botão de ajuste fico e ouça um bip, em seguida, mova o joystick na direção oposta para fazer e calibrar às que a aeronave não se desvie. Se não houver的操作或 por 5-6segundos antes entra no ajuste fico, a funcção de ajuste fico saira automaticamente.

Para frente/Para這樣: Ajuste bajo
Esquerda/Direita: Ajuste fino lateral.

Notas

Quando o drone está a uma distança de 30 cm do chão, ele sera afetado pelo vortice da lamina criado por si mesmo e se tornará instável. Isso é conhecido como "efeito de solo". Quanto mais baixo o drone estiver, maior sera oefeito.

FAQ (Perguntas Frequentes)

Problema: Falha de controle

Causas: Não connectado à bateria do quadricóptero. Para do vento muito forte.

Soluções: Conecte a bateria do quadricóptero corretramente. Não você em dias ventosos. O desempinho e o controle do quadricóptero são afetados pelos ventosfortes.

Problema: Falha em partir

Causas: A velocidade de rotação das lâminas principalis é muito lenta. A bateria do quadricóptero não está totalmente carregada.

Soluções: Empurre o joystick do acelerador para cima. Por favor, corregue completeness o quadricóptero.

Problema: Aterrissagem muito

Causas: O joystick do acelerador é puxado para boa muito rapidamente.

Soluções: Puxe o joystick do acelerador para baixo lentamente para realizar um pouso suave.

Problema: Fora de controle

Causas: Além da distência de controle efetiva.

Soluções: Garanta a operação dentro da距離 controlável: controle remoto de 100 metros e controle WIFI de 40-50 metros.

Manual de operacao do aplicativo

Procure "KY UFO" na "App Store" ou "Google Play" para baixar e instalar.

Escaneie o Smoke QR abaixo para baixar e instalar.

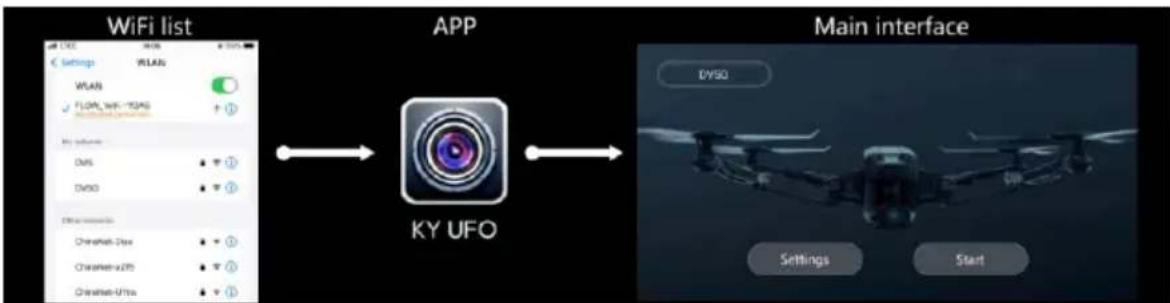

Configurações de conexão:

Abra a opção de configurações dotelephonecellular, ative oWiFi, encontrar "Flow-xxxx" na lista de redes WiFi disponíveis e clique em Conectar até que a conexão sera bem-sucedida. Abra o aplicativo e clique no icone "iniciar" para acessar a interface em tempo real.

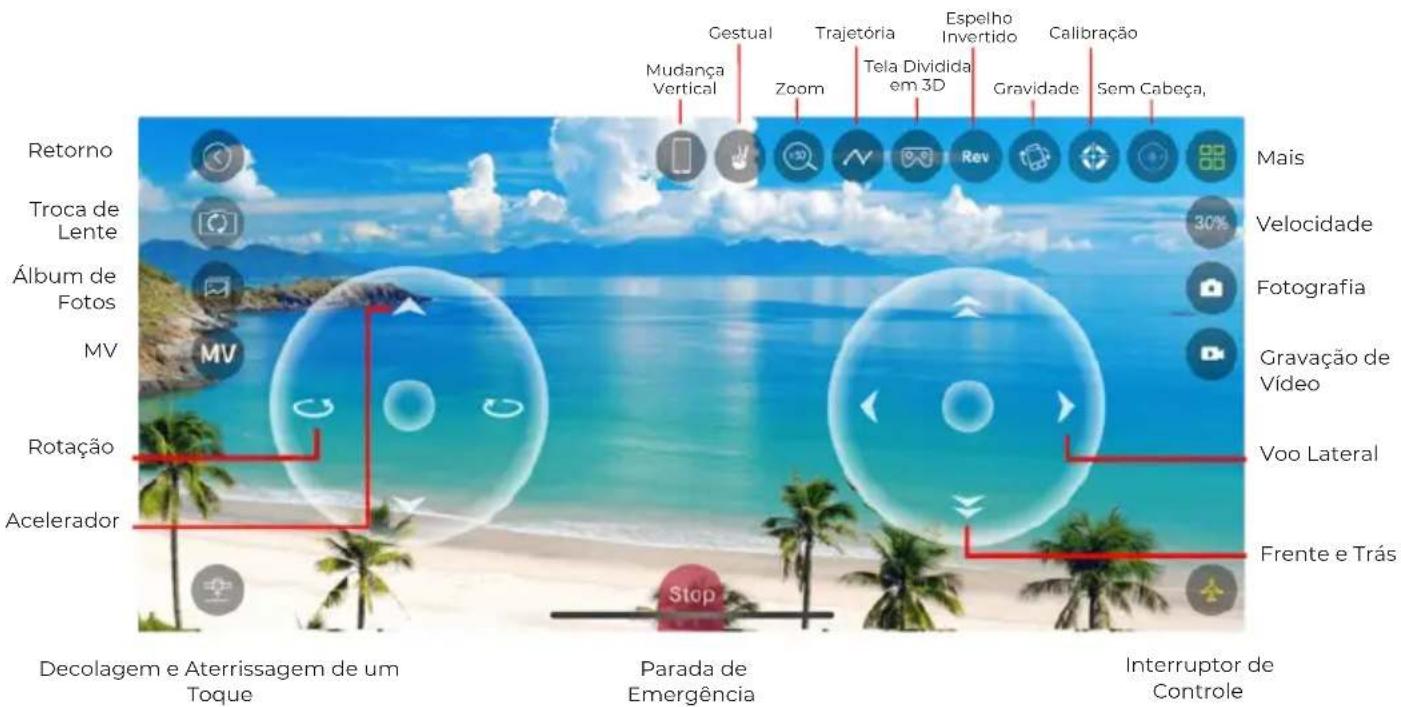

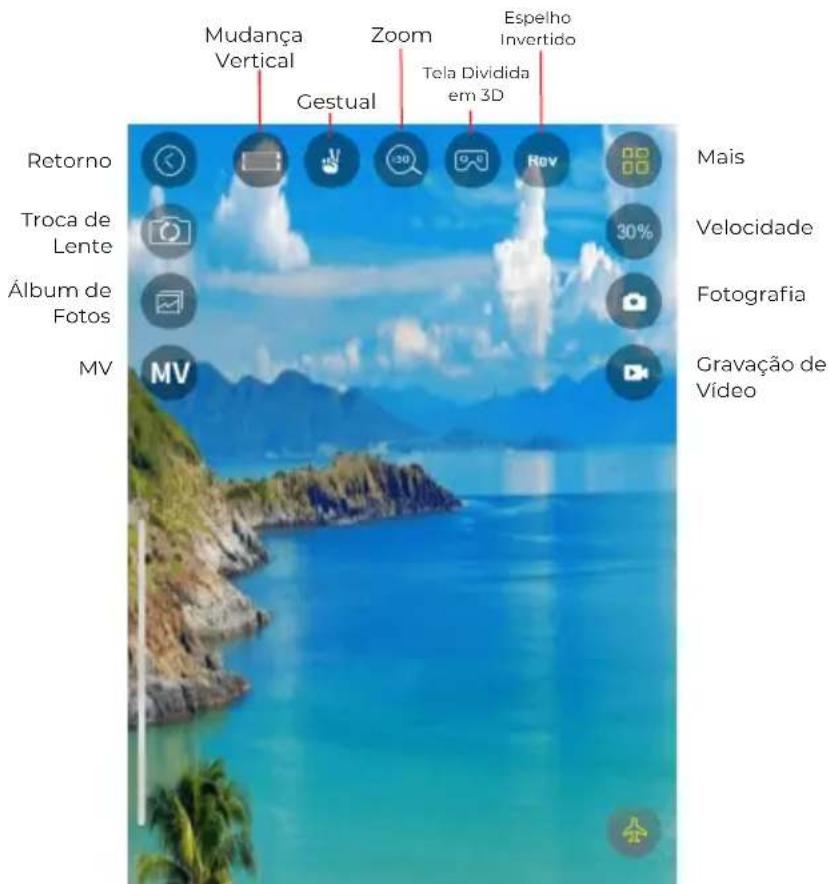

Instruções de operação:

Varias funções são às vezes colocadas na figura abaixo:

Ao mudar para a tela vertical, não é possivel realizar o controle de voo no disposito.

Em cumprimento do estabelecido no decreto-Lei n.° 84/2021 https://dre.pt/dre/detailde-decreto-lei/84-2021-172938301, colocamos à disposição dos interessados toda a informação necessária para poder exercer todos os direitos de desistir de acordo com as normas contidas esta lei, dando por cumpridos os requisitos que a lei exige ao vendedor no contrato de vendia.

As caracteristicas sociales elecricas queAquise indicam poder ser validas para otheras unidades semelhantes as nossas e poderao ser trocadas sem aviso previo com o objetivo de oferecer um equipamento melhor.

Declaração De Conformidade Simplificada

Pela presente, a La Trastienda Digital SL, na calidad de propietaria damarca commercial Prixton, com sede no Avenida Cervantes 49, modulo 25, Basauri 48970, Bizkaia, declara que o tipo de equipamento radioelétrico que de seguida se expo:

MARCA	MODELO DESCRIÇÂO	CATEGORIES
Prixton DELTA	Drone	Leisure

Está em conformidade com a Diretiva 2014/53/UE do Parlamento Europeu e do Conselho de 16 de Abril de 2014.

O texto completeness de declaração UE de conformidade pode ser consultado no segunte endereço Web:

www.prixton.com
