MANUAL DE UTILIZADOR D52R Anova

Instruções e manual do usuário

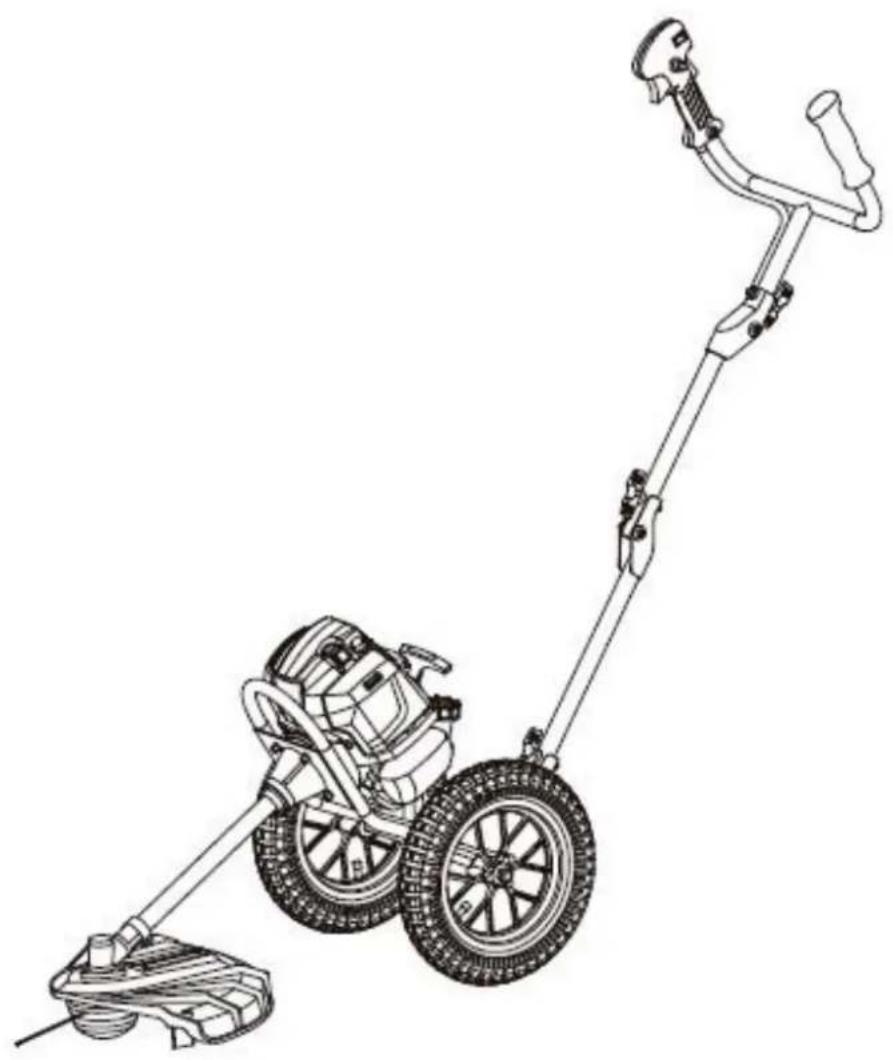

D52R

ANOVA deseja parabenizá-lo por ter escolhido um de nossos produtos e garante a assistência e a cooperação que sempre distinguiram nossa marca ao longo do tempo.

Esta máquina foi projetada para durar muitos anos e ser de grande utilidade se usada de acordo com as instruções contidas no manual do usuário. Portanto, recomendamos que você leia este manual de instruções com atenção e siga todas as nossas recomendações.

Para mais informações ou perguntas, entre em contato conosco através de nossos suportes da Web, como www.anovama Maquinaria.com.

INFORMAÇÕES SOBRE ESTE MANUAL

Preste atenção às informações fornecidas neste manual e na máquina para sua segurança e a de outras pessoas.

• Este manual contém instruções de uso e manutenção.
• Leve este manual com você quando for trabalhar com a máquina.
• O conteúdo está correto no momento da impressão.
• Os direitos de fazer alterações a qualquer momento são reservados sem afetar nossas responsabilidades legais.
• Este manual é considerado parte integrante do produto e deve permanecer com ele em caso de empréstimo ou revenda.
• Peça ao seu revendedor um novo manual em caso de perda ou dano.

LEIA ATENTAMENTE ESTE MANUAL ANTES DE USAR A MÁQUINA

Para garantir que sua máquina obtenha os melhores resultados, leia atentamente as regras de uso e segurança antes de usá-la.

OUTROS AVISOS:

O uso incorreto pode causar danos à máquina ou a outros objetos. A adaptação da máquina a novos requisitos técnicos pode causar diferenças entre o conteúdo deste manual e o produto adquirido.

Leia e siga todas as instruções neste manual. O não cumprimento destas instruções pode resultar em ferimentos graves.

1. SÍMBOLOS NA MÁQUINA

ATENÇÃO

Para operação e manutenção seguras, os símbolos estão gravados na máquina. De acordo com estas instruções, tome cuidado para não cometer erros.

O porto de reabastecimento "MIX GASOLINE" Posição: tampa de combustível

Direção para fechar a posição do afogador: TAMPA DO FILTRO DE AR

Sentido para abrir a posição do afogador: TAMPA DO FILTRO DE AR

2. ETIQUETAS DE AVISO NA MÁQUINA

Leia,entenda e siga todos os avisos.

Leia o manual de instruções completa e cuidadosamente antes de usar a ferramenta elétrica.

Use proteção para a cabeça, olhos e ouvidos.

Cuidado com o fogo

Usar calçados de segurança

Use luvas de proteção.

Cuidado com objetos jogados.

Não use o acessório da lâmina

Mantenha todas as crianças, espectadores e ajudantes a 15 metros da máquina.

Tenha cuidado com a superfície quente.

Monte o tubo no motor na direção indicada

O nível de ruído garantido.

IMPORTANTE

Se a etiqueta de aviso descascar ou ficar suja e estiver ilegível, entre em contato com o revendedor de quem comprou o produto para solicitar novas etiquetas e afixá-las nos locais necessários.

ATENÇÃO

Nunca modifique seu produto. Não garantimos a máquina, se você usar a máquina remodelada ou se não observar o uso adequado escrito no manual.

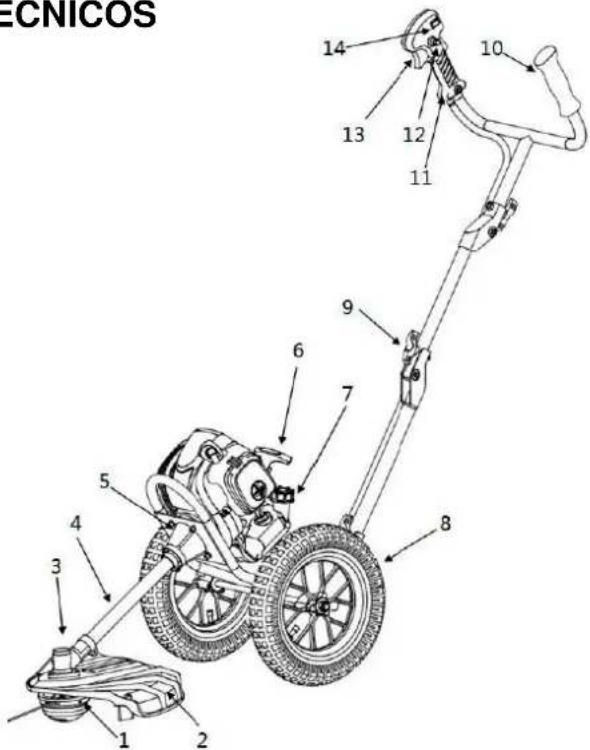

3. LOCALIZAÇÃO DAS PEÇAS - DADOS TÉCNICOS

1. CABEÇAS DE NYLON
2. PROTETOR DE CORTE
3. CONJUNTO DE COTOVELO DE ENGRENAGEM
4. TUBO DE TRANSMISSÃO
5. CAPA DA EMBREAGEM
6. MOTOR
7. TANQUE DE COMBUSTÍVEL
8. RODA
9. CONTROLE DE CONEXÃO DO QUADRO
10. PUNHO ESQUERDO
11. PUNHO DIREITO
12. BLOQUEIO DO ACELERADOR
13. GATILHO DO ACELERADOR
14. INTERRUPTOR DE LIGAR / DESLIGAR

TECNICOS 14 13 12 11 10 9 6 7 8 5 4 3 1 2

MODELO	D52R
Deslocamento	51,7 cc
Poder	1.8 cv
Tipo de motor	2 tempos - ventilado a ar
Diâmetro da barra	26 mm
Capacidade do tanque de combustível	1,2 L
Gasolina: mistura de óleo	40: 1
Nível de ruído	Lwa 113 dB

4. PARA OPERAÇÃO SEGURA

1. Leia este manual atentamente até entender e seguir todas as instruções de segurança e operação.
2. Mantenha este manual à mão para que você possa consultá-lo mais tarde, quando tiver alguma dúvida. Observe também que, se você tiver alguma dúvida que não possa ser respondida neste documento, entre em contato com o revendedor de quem você comprou o produto.
3. Certifique-se sempre de incluir este manual ao vender, emprestar ou transferir a propriedade deste produto.
4. Nunca permita que crianças ou pessoas que não conseguem entender completamente as instruções fornecidas no manual usem a máquina.

■ CONDIÇÃO DE TRABALHO

1. Ao usar o produto, você deve usar roupas e equipamentos de proteção adequados.

(1) capacete
(2) protetores auditivos
(3) Óculos de proteção ou protetor facial
(4) luvas grossas de trabalho
(5) Botas de trabalho antiderrapantes

1. E deve levar com você.

(1) Ferramentas e manual
(2) Combustível devidamente reservado
(3) Lâmina de substituição
(4) Coisas para notificar sua área de trabalho (corda, sinais de alerta)
(5) Apito (para colaboração ou emergência)
(6) Machado ou serra (para remover obstáculos)

1. Não use roupas largas, jóias, shorts, sandálias ou descalça. Não use nada que possa ser pego por uma parte móvel da unidade. Prenda o cabelo para que fique por cima do ombro.

■ CIRCUNSTÂNCIA DE TRABALHO

1. Nunca ligue o motor dentro de uma sala ou prédio fechado. Os gases de escape contêm monóxido de carbono perigoso.
2. Nunca use o produto, para. quando o chão está escorregadio ou quando você não consegue manter uma postura estável.

b. à noite, em períodos de neblina intensa ou em qualquer outro momento em que seu campo de visão possa ser limitado e será difícil obter uma visão clara da área de trabalho.
c. durante tempestades de chuva, durante tempestades elétricas, em períodos de ventos fortes ou ventos fortes, ou em qualquer outro momento em que as condições climáticas possam tornar inseguro o uso do produto.

■ PLANO DE TRABALHO

1. Você nunca deve usar o produto quando estiver sob a influência de álcool, quando estiver exausto ou com falta de sono, quando estiver sonolento por tomar remédio para resfriado ou em qualquer outro momento em que houver a possibilidade de seu julgamento. está danificado ou incapaz de operar o produto de maneira adequada e segura.

2. Ao planejar seu horário de trabalho, deixe bastante tempo para descansar. Limite a quantidade de tempo que o produto será usado continuamente em algum lugar em torno de 30 a 40 minutos por sessão e faça uma pausa de 10 a 20 minutos entre as sessões de trabalho. Tente também manter a quantidade total de trabalho realizado em um único dia em menos de 2 horas ou menos.

ATENÇÃO

1. Se você não observar o tempo de trabalho ou a maneira de trabalhar (consulte ■ USO DO PRODUTO), poderá ocorrer uma lesão por esforço repetitivo (LER). Se sentir desconforto, vermelhidão e inchaço dos dedos ou qualquer outra parte do corpo, consulte um médico antes de piorar.
2. Para evitar reclamações de ruído, geralmente opere o produto entre 8:00 e 17:00. Segunda a sexta e das 9:00 às 17:00 nos fins de semana

NOTA

Verifique e siga os regulamentos locais em relação ao nível do som e às horas de operação da máquina.

■ ANTES DE LIGAR O MOTOR

1. A área a 15 metros da pessoa que usa o produto deve ser considerada uma área perigosa na qual ninguém deve entrar. Se necessário, uma corda de aviso amarela, sinais de aviso devem ser colocados ao redor do perímetro da área. Quando o trabalho deve ser realizado simultaneamente por duas ou mais pessoas, também é preciso ter cuidado para procurar constantemente ou verificar a presença e a localização de outras pessoas que trabalham para manter uma distância suficiente entre cada pessoa para garantir a segurança.

2. Verifique as condições da área de trabalho para evitar acidentes ao atingir obstáculos ocultos, como tocos, pedras, latas ou grama quebrada.

IMPORTANTE

Remova todos os obstáculos antes de iniciar o trabalho.

1. Inspezione toda a unidade quanto a prendedores soltos e vazamentos de combustível. Verifique se o acessório de corte está instalado corretamente e firmemente.

2. Verifique se a proteção contra detritos está firmemente no lugar.

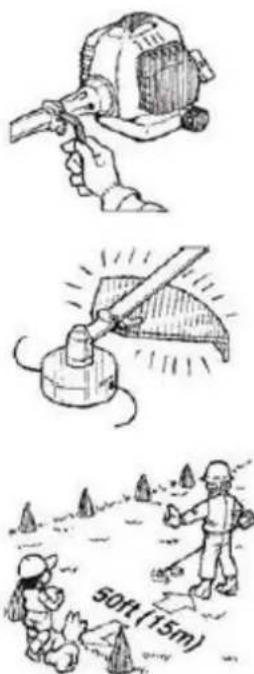

■ PARTIDA DO MOTOR

1. Mantenha os espectadores e os animais a pelo menos 15 metros do ponto de operação. Se você se aproximar, desligue o motor imediatamente.

2. O produto está equipado com um mecanismo de embreagem centrífuga, pelo qual o acessório de corte começa a girar assim que o motor é iniciado, colocando o acelerador na posição inicial. Ao dar partida no motor, coloque o produto no chão em uma área plana e clara e segure-o firmemente no lugar para garantir que nem a parte de corte nem o acelerador entrem em contato com obstáculos ao dar partida no motor.

Nunca coloque o acelerador na posição de alta velocidade ao dar partida no motor.

1. Depois de dar partida no motor, verifique se o acessório de corte para de girar quando o acelerador é totalmente movido para sua posição original. Se continuar a girar mesmo depois que o acelerador tiver sido totalmente recuado, desligue o motor e leve a unidade ao seu fornecedor de serviços autorizado para reparo.

■ USO DO PRODUTO

IMPORTANTE

Corte apenas os materiais recomendados pelo fabricante. E use-o apenas para tarefas explicadas no manual.

1. Segure firmemente as alças com as duas mãos, usando a mão inteira. Posicione os pés um pouco afastados (um pouco mais que a largura dos ombros) para que seu peso seja distribuído uniformemente entre as duas pernas e sempre mantenha uma postura estável e uniforme durante o trabalho.

2. Mantenha o acessório de corte abaixo do nível da cintura.

3. Mantenha a velocidade do motor no nível necessário para realizar o trabalho de corte e nunca aumente a velocidade do motor acima do nível exigido.

4. Se a unidade começar a tremer ou vibrar, desligue o motor e verifique a unidade inteira. Não o utilize até que o problema tenha sido corrigido corretamente.

5. Mantenha todas as partes do seu corpo afastadas do acessório de corte rotativo e das superfícies quentes.

6. Nunca toque no silenciador, vela de ignição ou outras partes metálicas do motor enquanto o motor estiver em funcionamento ou imediatamente após ser desligado. Fazer isso pode causar queimaduras graves ou choque elétrico.

■ SE ALGUÉM ESTÁ CHEGANDO

1. Proteja-se contra situações perigosas o tempo todo. Aconselhe os adultos a manter animais de estimação e crianças afastados da área. Tenha cuidado se eles se aproximarem de você. Ferimentos causados por detritos voadores podem ocorrer.

2. Se alguém ligar ou interromper você durante o trabalho, sempre desligue o motor antes de ligar.

■ MANUTENÇÃO

1. Para manter seu produto em boas condições de funcionamento, execute as operações de manutenção e verificação descritas no manual em intervalos regulares.

2. Sempre desligue o motor antes de executar qualquer procedimento de manutenção ou verificação.

ATENÇÃO

As peças metálicas atingem altas temperaturas imediatamente após desligar o motor.

1. Sob nenhuma circunstância você deve desmontar o produto ou alterá-lo de qualquer forma. Fazer isso pode danificar o produto durante a operação ou impedir que ele funcione corretamente.

■ MANUSEIO DE COMBUSTÍVEL

1. O mecanismo do produto foi projetado para funcionar com um combustível misto que contém gasolina altamente inflamável. Nunca guarde latas de combustível ou reabasteça o tanque da unidade em qualquer lugar onde exista caldeira, fogão, lenha, faíscas elétricas, faíscas de solda ou qualquer outra fonte de calor ou fogo que possa inflamar o combustível.

2. Nunca fume enquanto estiver operando a unidade ou enchendo o tanque de

3. Ao encher o tanque, sempre desligue o motor e deixe esfriar. Olhe atentamente para ter certeza de que não há faíscas ou chamas em qualquer lugar próximo antes de reabastecer.

4. Limpe completamente o combustível derramado com um pano seco se ocorrer um derramamento de combustível durante o reabastecimento.

5. Após o reabastecimento, aperte firmemente a tampa do tanque de combustível e, em seguida, leve a unidade para um local a 10 pés (3m) ou mais de onde foi reabastecida antes de dar partida no motor.

■ TRANSPORTE

1. Ao transportar o produto manualmente, cubra a parte de corte, se necessário, levante o produto e leve-o com atenção para a lâmina.

2. Nunca transporte o produto em estradas ruins por longas distâncias de veículo sem remover todo o combustível do tanque de combustível. Fazer isso pode derramar combustível do tanque durante o transporte.

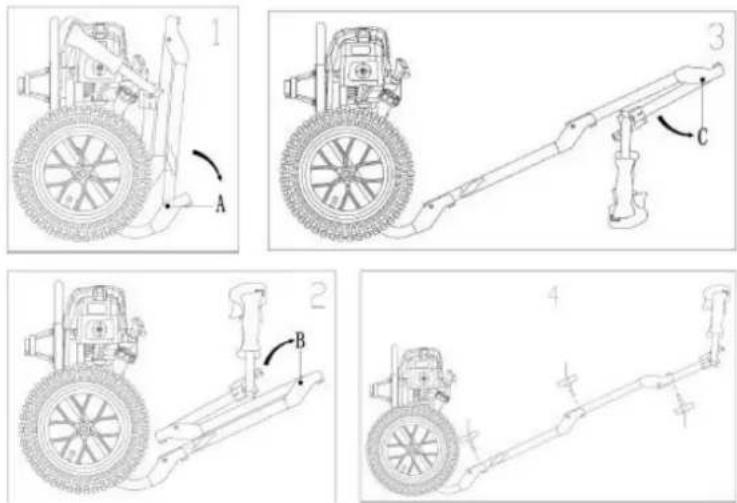

5. MONTAGEM

1. Gire o tubo da estrutura dobrada em torno da conexão A para a posição.
2. Gire o segundo tubo da estrutura ao redor da conexão B para a posição.
3. Gire o tubo da alca em torno da conexão C para a posição.
4. Prenda as 3 conexões com os parafusos fornecidos e fixe-os.

Prenda a proteção (5) e a tampa da engrenagem (4) ao conjunto da caixa de engrenagens (6) com os parafusos (3) e aperte os parafusos (3) com segurança.

■ INSTALAÇÃO DA CABEÇA DE CORTE

1. Coloque o suporte (2) no eixo sob a proteção (5).
2. Ao travar o eixo da engrenagem, inserindo a ferramenta fornecida no suporte superior do conjunto da caixa de engrenagens, gire a cabeça de corte (1) em direção à engrenagem. Aperte manualmente.

■ INSTALAÇÃO DO EIXO

Insira o eixo no conjunto da carcaça do motor. Verifique se o orifício do eixo está na ponta do parafuso da carcaça e aperte o parafuso.

6. COMBUSTÍVEL

ATENÇÃO

- A gasolina é altamente inflamável. Evite fumar ou aproximar chamas ou faíscas do combustível.

- Limpe todos os derramamentos antes de dar partida no motor.

- Certifique-se de parar o motor e deixe esfriar antes de reabastecer • Mantenha as chamas abertas longe da área onde o combustível é manuseado ou armazenado.

IMPORTANTE

- Nunca use óleo de motor de 4 ciclos ou resfriado a água. Motor a 2 tempos.

- Nunca use "COMBUSTÍVEL SEM ÓLEO (GASOLINA CRUA)".

- Nunca use combustível misturado com água.

- Combustíveis misturados que não foram utilizados por um período de um mês ou mais podem entupir o carburador ou causar mau funcionamento do motor. Coloque o combustível restante em um recipiente hermético e mantenha-o no quarto escuro e fresco.

- Encomende “gasolina mista para motores refrigerados a ar a 2 tempos” na estação de serviço mais próxima ou use combustível fabricado colocando gasolina sem chumbo para automóveis e óleo de motor refrigerado a ar de 2 ciclos em um recipiente de mistura de acordo com as seguintes proporções e depois agitando para misturar bem.

■ GASOLINA DE RELAÇÃO DE MISTURA RECOMENDADA 40: ÓLEO 1

Preste atenção na mistura.

1. Meça as quantidades de gasolina e óleo a serem misturadas.
2. Coloque parte da gasolina em um recipiente limpo e aprovado por combustível.
3. Despeje todo o óleo e agite bem.
4. Despeje o restante da gasolina e agite novamente por pelo menos um minuto. Como alguns óleos podem ser difíceis de agitar, dependendo dos ingredientes contidos no óleo, é necessário agitar o suficiente para que o motor dure muito tempo.

Certifique-se de que, se a agitação for insuficiente, há um risco aumentado de o pistão apreender cedo devido à mistura anormalmente ruim.

1. Coloque uma indicação clara na parte externa do recipiente para evitar misturar com gasolina ou outros recipientes.

2. Indique o conteúdo na parte externa do recipiente para facilitar a identificação.

1. Desaparafuse e remova a tampa do combustível. Descanse a tampa em um local livre de poeira.

2. Coloque combustível no tanque de combustível a 80% da capacidade total.

3. Segure a tampa do combustível firmemente e limpe qualquer derramamento de combustível ao redor da unidade.

ATENÇÃO

1. Seleccione terreno plano e vazio para carregar combustível.

2. Figue a pelo menos 3 metros do ponto de abastecimento antes de dar partida no motor.

3. Desligue o motor antes de abastecer a unidade. Neste momento, certifique-se de agitar suficientemente a gasolina misturada no recipiente.

■ ARMAZENAMENTO

1. Combustíveis misturados que não foram utilizados por um período de um mês ou mais podem entupir o carburador e causar mau funcionamento do motor.

2. No caso de armazenamento do produto por um longo período, limpe o tanque de combustível depois de deixá-lo vazio. Em sequida, ligue o motor e drene o carburador do combustível composto.

7. USO E OPERAÇÃO

■ PARTIDA DO MOTOR

ATENÇÃO

A cabeça de corte começará a girar quando o motor for ligado.

1. Coloque combustível no tanque de combustível e aperte bem a tampa.

2. Coloque a unidade em um local plano e firme. Mantenha a cabeça de corte afastada do chão e longe dos objetos ao redor, pois ela começará a girar quando o motor for ligado.

3. Empurre a bomba de escorva várias vezes até que o combustível derramado saia da linha de retorno.

OP1 OP2 (1) N (2) H (3)

1. Mova a alavanca do afogador para a posição fechada.

2. Coloque o interruptor de ignição na posição "I". Enquanto puxa a alavanca do acelerador, pressione o botão de ajuste do acelerador e solte o acelerador; a alavanca do acelerador estará na posição inicial.

(A) (B) OP3

(A) Posição de parada (B) Posição inicial

1. Enquanto segura a unidade firmemente, puxe o cabo de partida rapidamente até o motor arrancar.

IMPORTANTE

- Evite puxar o cabo até o fim ou devolvê-lo, soltando o botão. Tais ações podem causar falhas na inicialização.

OP4

1. Mova a alavanca do afogador para a posição aberta. E puxe o cabo de partida rapidamente para reiniciar o motor.

2. Deixe o motor esquentar por alguns minutos antes de iniciar a operação.

NOTA

1. Ao reiniciar o motor imediatamente após a parada, deixe o afogador aberto e pressione a bomba de escorvamento várias vezes.

2. O sufocamento excessivo pode dificultar a partida do motor devido ao excesso de combustível. Quando o motor não der partida após várias tentativas, abra o afogador e repita puxando a corda ou remova a vela de ignição e seque-a.

■ PARADA DO MOTOR

1. Solte a alavanca do acelerador e ligue o motor por meio minuto.

2. Gire a chave de ignição para a posição STOP.

NOTA

- Exceto em situações de emergência, evite parar o motor enquanto puxa a alavanca do acelerador.

■ USO DA CABEÇA DE CORTE

ATENÇÃO

1. Sempre use proteção para os olhos, como óculos de segurança. Nunca se incline sobre a cabeça de corte rotativa. Rochas ou outros detritos podem ser jogados nos olhos e no rosto e causar ferimentos graves.

2. Mantenha a proteção contra detritos no lugar o tempo todo ao operar a unidade.

APARAR GRAMA E ervas daninhas

NOTA

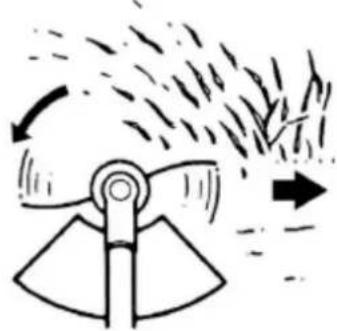

- Lembre-se sempre de que é o fim da linha que corta. Você obterá melhores resultados não pressionando a linha na área de corte. Deixe a unidade cortar no seu próprio ritmo.

1. Segure a unidade de forma que a cabeça fique fora do chão e incline cerca de 20 graus na direção da varredura.
2. Você pode evitar jogar o escudo varrendo da direita para a esquerda.

1. Use uma ação lenta e constante para cortar brotos mais espessos ou mais fortes.
   A velocidade do movimento de corte dependerá do material que está sendo cortado. Brotos densos ou resistentes exigirão ação mais lenta que brotos mais verdes ou separados.
2. Nunca balance a unidade com força suficiente para correr o risco de perder o equilíbrio ou o controle da unidade.
3. Tente controlar o movimento de corte com o quadril em vez de colocar toda a carga de trabalho no braço e nas mãos.
4. Tome precauções para evitar que fios, grama e ervas daninhas secas e compridas se enrolem na cabeça / eixo. Tais materiais podem parar a cabeça e fazer com que a embreagem escorregue, danificando o sistema da embreagem se ela for repetida com frequência.

8. MANUTENÇÃO

A manutenção, a substituição ou o reparo do dispositivo e dos sistemas de controle de emissões podem ser realizados por qualquer instalação de reparo de motores não rodoviários ou por um indivíduo.

ATENÇÃO

• Certifique-se sempre de parar o motor antes de inspecionar o cortador de escovas quanto a problemas ou manutenção.
• Nunca altere o cortador de escova nem desmonte o motor.

■ RECARGA DE NYLON

1. Para a substituição da linha de corte, use um diâmetro de 3,0 mm e um comprimento de 285 mm. Evite usar uma linha maior, pois isso pode reduzir o desempenho da compensação.
2. Insira a linha no orifício na cabeça de corte com força e faça a linha seguir na direção e através do outro orifício na parte superior.

1. Deixe o comprimento da rosca externa entre 150 e 160 mm.

150-160 150-160

1. Se as roscas forem muito curtas conforme o uso da máquina, remova a rosca do aparador e substitua-a por novas cargas.

O filtro de ar, se entupido, reduzirá o desempenho do motor. Verifique mensalmente e limpe o elemento do filtro com água morna e sabão, conforme necessário. Seque completamente antes de instalar. Se o item estiver quebrado ou encolhido, substitua-o por um novo.

- Quando o motor ficar sem combustível, verifique se a tampa e o filtro de combustível não estão entupidos.

• A falha de partida e a falha de ignição são geralmente causadas por uma vela suja. Limpe periodicamente a vela de ignição e verifique se a folga está na faixa correta.
• Ao remover a vela de ignição, gire (1) e remova a tampa (2).

IMPORTANTE

• Esteja ciente de que o uso de velas de ignição que não sejam as designadas pode causar mau funcionamento do motor ou superaquecer e danificar o motor.
• Para instalar a vela de ignição, primeiro gire a vela de ignição até apertar com o dedo e, em seguida, aperte um quarto de volta adicional com uma chave de soquete.

TORQUE DE APERTO: 9,8 \~ 11,8 Nm

• Inspezione periodicamente o silencioso em busca de elementos de fixação soltos, danos ou corrosão. Se você encontrar algum sinal de vazamento de escape, não use o cortador de escova e faça reparos imediatamente.
• Observe que não fazer isso pode causar um incêndio no motor.

■ VENTILAÇÃO DO AR DE ENTRADA

ATENÇÃO

• Nunca toque no cilindro, no silenciador ou nas velas de ignição com as mãos imediatamente após desligar o motor. O motor pode ficar muito quente durante a operação e isso pode causar queimaduras graves.
• Ao verificar o cortador de escovas para verificar se está bem antes do uso, verifique a área ao redor do silencioso e remova quaisquer lascas ou lâminas que tenham aderido ao cortador de escovas.
  Observe que, ao não fazer isso, o silenciador ficará superaquecido, o que, por sua vez, poderá causar incêndio no cortador de escova. Sempre verifique se o silencioso está limpo e sem lascas de madeira, folhas e outros detritos antes de usá-lo.
• Verifique se há obstruções na abertura de resfriamento do ar de admissão e na área ao redor das aletas de resfriamento do cilindro após cada 25 horas de uso e remova quaisquer detritos que tenham aderido ao cortador de escova. Observe que é necessário remover o protetor de tampa mostrado na figura para ver a parte superior do cilindro.

IMPORTANTE

- Se os detritos entupirem e causarem um bloqueio ao redor do respiradouro de resfriamento do ar de admissão ou entre as aletas do cilindro, poderá causar superaquecimento do motor, o que, por sua vez, pode causar falha mecânica no cortador de escova.

(1) aleta do cilindro
(2) ventilação de refrigeração do ar de admissão (traseira)

■ PROCEDIMENTOS A REALIZAR APÓS CADA 10 HORAS DE USO

1. Remova o escapamento, insira uma chave de fenda no respiro e limpe qualquer acúmulo de carbono. Ao mesmo tempo, limpe qualquer acúmulo de carbono na saída de escape do silencioso.
2. Aperte todos os parafusos, cavilhas e acessórios.
3. Verifique se há óleo ou graxa entre o revestimento da embreagem e o tambor e se foi limpo com gasolina sem chumbo e sem óleo.

9. ARMAZENAGEM

O combustível envelhecido é uma das principais causas de falha de partida do motor. Antes de armazenar a unidade, drene o tanque de combustível e ligue o motor até que todo o combustível restante na linha de combustível e no carburador seja usado. Armazene a unidade em ambiente interno, tomando medidas para evitar ferrugem.

10. SOLUÇÃO DE PROBLEMAS

Caso 1. Erro de ignição

VERIFICAR CAUSAS PROVÁVEIS - AÇÃO

tanque de combustível → combustível errado → drene-o e use o combustível correto

filtro de combustível → o filtro de combustível está entupido → limpar \ limpo

parafuso de ajuste do carburador → fora da faixa normal → ajuste para a faixa normal

vela de ignição (sem faísca) → a vela está suja / molhada → limpo / seco

→a folga da vela está incorreta→ correto (0,6 \~ 0,7 mm)

→ desconectado → aperte novamente

Caso 2. O mecanismo inicia, mas não continua em execução / reinício forçado

VERIFICAR CAUSAS PROVÁVEIS - AÇÃO

tanque de combustível → combustível errado → drene-o e use o combustível correto

parafuso de ajuste do carburador → fora da faixa normal → ajuste para a faixa normal

exaustão, cilindro (porta de exaustão)→ sujeira e geléia acumuladas → limpar \ limpo

filtro de ar → entupido de poeira → para lavar

aleta do cilindro, tampa do ventilador → entupido de poeira → limpar \ limpo

Quando sua unidade precisar de uma revisão mais completa, verifique com a loja de serviços em sua área.

ONZE.GARANTIA

Esta garantia cobre todas as falhas de material ou de produção, não inclui defeitos em peças de desgaste normais, como rolamentos, escovas, cabos, plugues ou acessórios para a máquina, danos ou defeitos resultantes de abuso, acidentes ou alterações sofridas; nem os custos de transporte.

Ele se reserva o direito de rejeitar qualquer reclamação em que a compra não possa ser verificada ou quando estiver claro que o produto não foi mantido adequadamente. (ranhuras de ventilação limpas, lubrificação, limpeza, armazenamento, etc ...)

Sua fatura de compra deve ser mantida como prova da data da compra.

Sua ferramenta deve ser devolvida ao seu revendedor em condições aceitáveis e limpas, na caixa original, se aplicável, acompanhada do comprovante de compra correspondente.

13.1 PERÍODO DE GARANTIA

- O período de garantia (Lei 1999/44 CE), de acordo com os termos descritos abaixo, é de 2 anos a partir da data da compra, em peças e mão-de-obra, contra defeitos de fabricação e materiais.

13.2 EXCLUSÕES

A garantia não cobre:

• Desgaste natural por uso.
• Uso indevido, negligência, operação descuidada ou falta de manutenção.
• Defeitos causados por uso incorreto, danos causados por manipulações realizadas por pessoal não autorizado pela Anova ou uso de peças de reposição não originais.

13.4 EM CASO DE INCIDÊNCIA

- A garantia deve ser corretamente preenchida com todas as informações solicitadas e acompanhada da fatura da compra.

12)MEIO AMBIENTE

Proteja o meio ambiente. Recicle o óleo usado por esta máquina, levando-o para um centro de reciclagem. Não despeje o óleo usado em esgotos, terrenos, rios, lagos ou mares.

Descarte sua máquina de maneira ecológica. Não devemos descartar máquinas junto com o lixo doméstico. Seus componentes de plástico e metal podem ser classificados de acordo com sua natureza e reciclados.

Os materiais usados para embalar esta máquina são recicláveis. Por favor, não descarte a embalagem no lixo doméstico. Descarte essas embalagens em um ponto oficial de coleta de lixo.

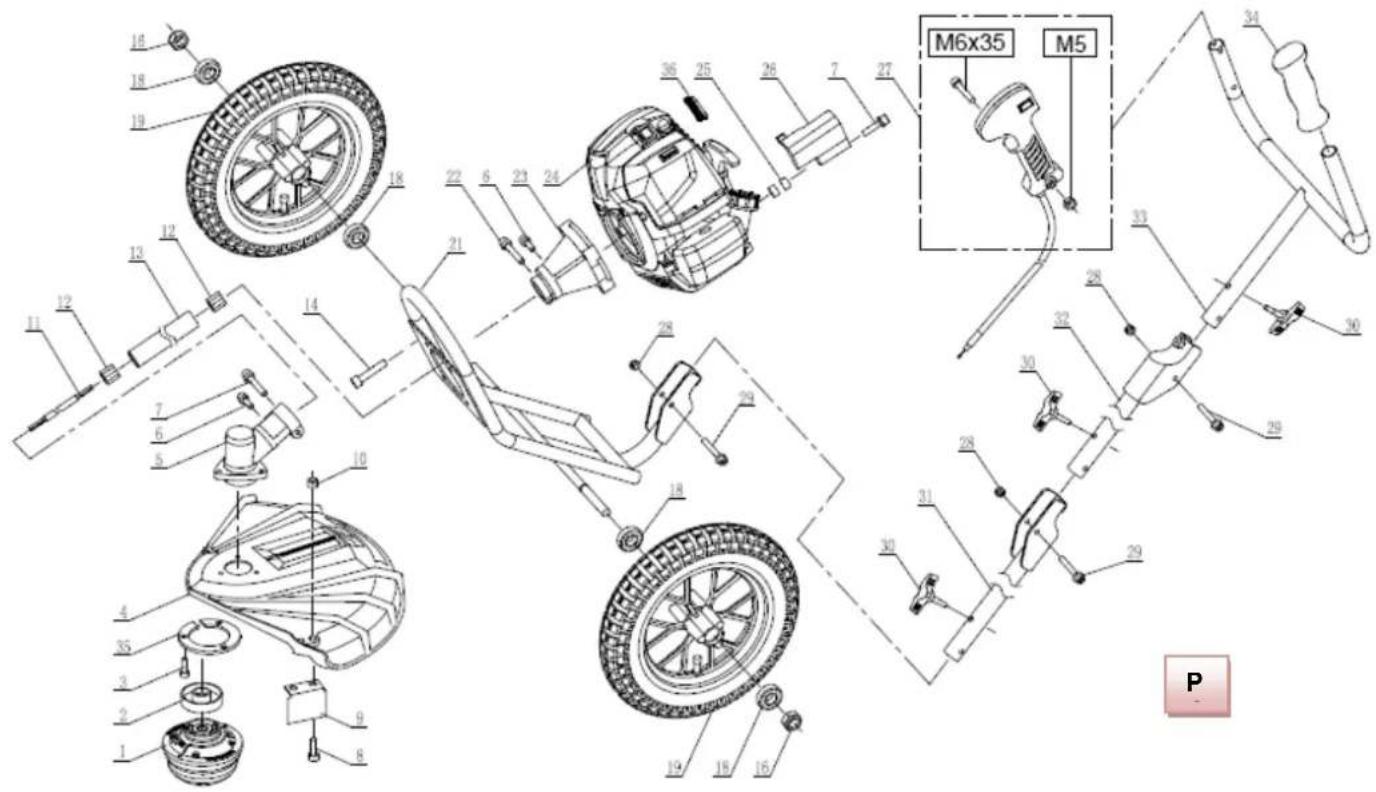

13. EXPLODIDO

anova

D52R

EMPRESA DE DISTRIBUIÇÃO

MILLASUR, SL

DECLARAÇÃO DE CONFORMIDADE CE

Em conformidade com as diferentes diretrizes da CE, confirma-se que, devido ao seu design e construção, e de acordo com a marca CE impressa pelo fabricante, a máquina identificada neste documento está em conformidade com os requisitos pertinentes e fundamentais de saúde e segurança. das diretivas CE mencionadas acima. Esta declaração valida o produto para exibir o símbolo CE.

Caso a máquina seja modificada e essa modificação não seja aprovada pelo fabricante e comunicada ao distribuidor, esta declaração perderá seu valor e validade.

Nome da máquina: SOPRADOR DE BATERIA

Modelo: D52R [TT-WBC520]

Norma reconhecida e aprovada à qual está adaptada:

Teste relatório: 704031549802-01 [paramaters 1.4Kw-7500rpm]

Selo da empresa

millasûr

Rúa Eduardo Ponda!, n° 23

Pol. Ind. Sigüeiro - 15688 Oroso - A Coruña

Tlf. 931 696465 / Fax. [phone]
