MANUAL DE UTILIZADOR B1C BEHRINGER

Avisol Terminais marcados com o símbelo corregam corrente elétrica de magnitude suficiente para constituir um risco de choque elétrico. Use apenas cabos de alto-fiantos de alta qualidade com plugues TS de lái ou plugues com trava de torção pré-instalados. Todas as outras instalações e modificações devem ser efetuadas por pessoas qualificadas.

Este símbolo, onde quer que apareça, alerta para a presença de tensão perigosa não isolada dentro do involucura — uma tensão que pode ser suficiente para constituir um risco de choque.

Este símbolo, onde quer que o encontro, alerta-o para a leitura das instruções de manuseamento que acompanham o acrimamento. Ilorívor laia o manual de instruções

Atenção De forma a diminuir o risco de choque eléctrico, não remover a cobertura (ou a secção de trast). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorner a um técnico qualificado.

Atenção Para reduzir o risco de incêndios ou choques eléctrios o aparelho não deve ser esposto à chuva nem à humidale. Além disso, não deve ser sujeto a salpicos, nem devem ser colocados em dma do aparelho objetos contendo líquidos, tais como jamas.

Atenção Estas instruções de operação devem ser utilizadas, em exclusivo, por técnicos de assistência qualificados. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação, saldo se possuir as qualificações necessárias. Para evitar choques eléctricos não proceda a reparações ou intervencões, que não as indicadas nas instruções de operação. Só o deverá fazer se possuir as qualificações necessárias.

Aviso Consulte as informações na parte externa do inóluco inferior para obter informações elétricas e de segurança antes de instalar ou operar o dispositivo.

1. Por favor, leia e siga todas as instruções e advertências.

2. Mantenha o aparelho longe da água (escreta para produtos destinados a uso externo).

3. Limpe apenas com um pano seco

4. Não ostrua as aberturas de ventilação. Não instale em espaços confinados. Instale apenas de acordo com as instruções do fabricante.

5. Proteja o cabo de alimentação contra danos, especialmente nos plugs e na tomada do aparelho

6. Não instale próximo a fontes de calor, como radiadores, registros de calor, fogbes ou outros aparchos (incluindo amplificadoros) que produzam calor.

7. Não deslaça a finalidade de segurança da tomada polarizada ou do tipo com aterramento. Uma tomada polarizada possui duas lâminas, sendo uma mais larga que a outra (apenas para EUA e Canadá). Uma tomada com aterramento possui duas lâminas e uma terceira ponta de aterramento. A lâmina larga ou a terceira ponta são fornecidas para sua segurança. Se o plug fornecido não se encan-seir na sua tomada, consulte um electricista para substituir a tomada obraleta.

8. Proteja o cabo de alimentação contra danos, especialmente nos plugs e na tomada do aparelho

9. Use apenas acessórios e equipamentos recomendados pelo fabricante.

1. Use apenas carrinhos, suportes, tripés, suportes ou meses especificada. Tenho cuidado para evitar tombamentos ao movera combinação carrinho/aparelho.

2. Descorrecte durante tempestades ou se não estiver em uso por um longo período.

3. Use apenas pessoal qualificado para serviços, especialmente apto danm.

4. O aparelho com terminal de aterramento protector deve ser conectado a uma tomada de corrente com conexão de aterramento protector.

5. Quando o plugue de corrente ou um acoplador de aparelho é usado como dispositivo de desconceão, o dispositivo de desconceão deve permanecer comitamente energível.

6. Evite Instalar em espaços confinados, como estantes.

7. Não coloque fontes de dama nua, como veitas acesas, no apareho.

6 MCO Quick Start Guide 7

1. Faixa de temperatura de operação de 5°C a 35°C (M1T a 95°C).

1. Aviso
2. A substituição de uma batência por um tipo incorreto pode anular

- O descarte de uma bateria no fogo ou em um formo quente, ou o estragamento ou carte mecânico de uma bateria pode resultar em uma explosão.

- Declar a bateria em um ambiente circunante de temperatura extremamente alta pode resultar em uma explosão ou vacamento de liquido ou gás inflamável.

- Uma bateria sujeita a uma pressão de ar extremamente baixa pode resultar em uma explosão ou vazamento de líquido ou gás inflamável.

- Deve se atenter para os aspectos ambientar do descarta da banana.

- A bateria deve ser carrepada requiarmente. Não a detec em estado descarregado, pois isso pode diminuir a vida útil da bateria.

- As barcerias (conjunto de barcerias ou barcerias instaladas) não devem ser epostas a calor excessivo, como lux solar, fogo no similares.

LEGAL RENUNCIANTE

O Music Tribe nui se responsabiliza por penda alguma que possa ser solida por qualquer pensas que dependa, seja de maneira completa ou parcial de qualquer descensão, fotografia, ou dedistração aqui contidas. Bados técnicos, asparextivas e outras informações estão sujeturas a modificações sem anders prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Kank Teknik, Lab Gruppen Lake, Tanney, Turbozumid, TC Electronic, TC Helicon, Behringe, Bugera, Avion Microphones e Cenakudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Todos direitos reservados.

GARANTIA LIMITADA

Para obiter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na integra através do website community musictribe.com/support.

1. INPUT A/B - jacks de combinação aceitam sivas de entrada via XLR balanceado, TRS balanceado de 14°, ou conectores TS não balanceado de 34°.
2. Controle de BASS - corta e amplífica o nível da faixa de baixa frequência.
3. Controle de TREBLE - corta e amplifica o nível da faixa de alta frequência.
4. Controle de VOLUME - ajusta o nível de volume da entrada.
5. Controle de REVERB - ajusta o nível de reverberação.
6. CLIP LED - acende quando o nível dos sinais de audio indo para qualquer entrada está muito alto.
7. PAIR/TWS - use para emparelhar o B1C com um dispositivo Bluetooth e para emparelhar com outro B1C para operação de Estéreo Verladecio Sem Fix (TWS). O LED mostra o status.
8. AUX INPUT - entrada estéreo de 3,5 mm.
9. LINE OUTPUT envia um sinal combinado de todas as entradas, para fora através de uma conexão TRS balanceada.
10. AC/POWER LEDs - mostram o status de ligado/desligado e o status da bateria.
    OLED a esquenta indica ligado/ desligado (Ámbar)
    O LED à direita indica o status da bateria: Verde selidor: bateria está chcia Verde piscante: bateria carregando Vermelho: bateria está baixa
11. AC/POWER - liga e desliga a unidade. Quando ligado, o BTC funcionará em alimentação AC se o cabo de alimentação estiver conectado a uma fonte de alimentação AC viva, ou ele funcionará com a energia da bateria interna.
12. POWER SOURCE - aceita o cabo IEC incluido. Use apenas o cabo fornecido.

B1C Primeiros Passos

Passo 3: Primeiros Passos

Conecte o BIC em uma tomada usando o cabo de alimentação IEC incluído. Isso também carreçará a bateria interna.

Ajuste os níveis de Bluetooth ajustando o VOLUME até encontrar um nível confortável. Não se esqueça de ligar o volume no dispositivo BT remetente.

Conecte todos os cabos de microfone e/ou instrumento analogicos às suas respectivas entradas. Certifique-se de que todo o equipamento de audio externo esteja desligado por enquanto.

Ajuste as configurações de Bass, Treble e Reverb conforme necessário.

Lique o B1C pressionando o AC/POWER para a posição "on". Se a alimentação AC não estiver conectada, o B1C funcionará com a energia da bateria interna.

Faça ajustes finais de volume.

Reduza o volume girando todos os botões de VOLUME no sentido anti-horário.

Ligue todo o equipamento de audio externo conectado ao BIC.

Aumente o volume de volta para uma configuração de bairro a médio.

Fale ou cante em cada microfone e toque seu instrumento enquanto aumenta o nível de volume respectivo (A ou B) até encontrar um nível de ganho confortável storga o sinal de áudio. Evite cortar o sinal

Se você pretende transmitir audio via Bluetooth, vá para a seção de Streaming de Bluetooth deste Guia Rápido de Início e siga as instruções de configuração.

Conexão Bluetooth

Para transmitir audio a partir de um dispositivo com conectividade Bluetooth, você precisará de pelo menos um alto-falante B1C e um dispositivo iPad*/iPhone/Android*/Windows* com conectividade Bluetooth básica.

Nota: Quando a entrada AUX está conectada, ela tem prioridade sobre o Bluetooth. Desconecte qualquer entrada AUX se você desejar usar o Bluetooth.

* iPad e Apple são marcas registradas da Apple Inc. Android é uma marca registrada da Google Inc. Windows é uma marca registrada ou marca comercial da Microsoft Corporation nos Estados Unidos e/ou outros países.

Streaming de Bluetooth

Para transmitir audio Bluetooth com qualquer dispositivo Bluetooth (iPad/iPhone/Android/Windows, etc.):

Operação com um único alto-falante

1. Alive o Bluetooth no seu dispositivo remoto/smartphone.

2. Uique o seu alto-falante BTC e minimize o volume.

3. Pressione o botão PAIR no alto-falante B1C.

4. Verifique se o seu dispositivo remoto está em busca de uma conexão.

5. Uma vez que o seu dispositivo detecta o alto-falante B1C, selecione-o menu do seu dispositivo remoto (por exemplo, "B1C").

6. A música Bluetooth agora pode ser transmitida para o seu B1C. O sinal estéreo será automaticamente convertido para meno.

7. O LED do alto-falante B1C pisca durante o emparelamento. Fica sólido quando conectado e tocando. Desliga se falhar em emparelhar.

8. Para desemparelhar, pressione o botão PAIII novamente.

Operação com dois alto-falantes (TWS Estéreo Verdadeiro Sem Fio) Nota: no modo TWS, apenas o sinal Bluetooth é transmitido para o segundo alto-falante.

1. Ligue ambos os alto-falantes B1C.

2. Pressione o botão PAIR por mais de 2 segundos no primeiro alto-falante (A). Este se tornará o canal esquerdo para música estêreo.

3. Pressione o botão PAIR por mais de 2 segundos no segundo alto-falante (B). Este se tornará o canal direito para música estêres.

4. O LED de Bluetooth do alto-falante A piscara rapidamente quando estiver pronto para emparelhar, e o LED do alto-falante B piscara solido quando o emparelhamento TWS for bem-sucedido.

5. Encontre o nome BTC correto no dispositivo remato e corrente.

6. Os LEDs de Bluetooth de ambos os alto-falantes ficarão sólidos após conectar com sucesso ao dispositivo remoto.

7. Ao transmitir música para os alto falantes, o LED do alto falante B (canal direito) ficará sólido, e o LED do alto falante A (canal esquendo) piscará lentamente.

8. Para desemparelhar do TWS, pressione o botão FAIR por mais de 2 segundos no alto falante A ou alto falante B, e os dois alto falantes desemparelbarão o TWS entre si.

Operação com múltiplos alto-falantes (Mono)

A saída de linha de cada alto-falante B1C é uma mistura de todas as suas entradas. Ela pode ser conectada a entrada do próximo alto-falante B1C na linha. Todos os alto-falantes tocarão em mono.

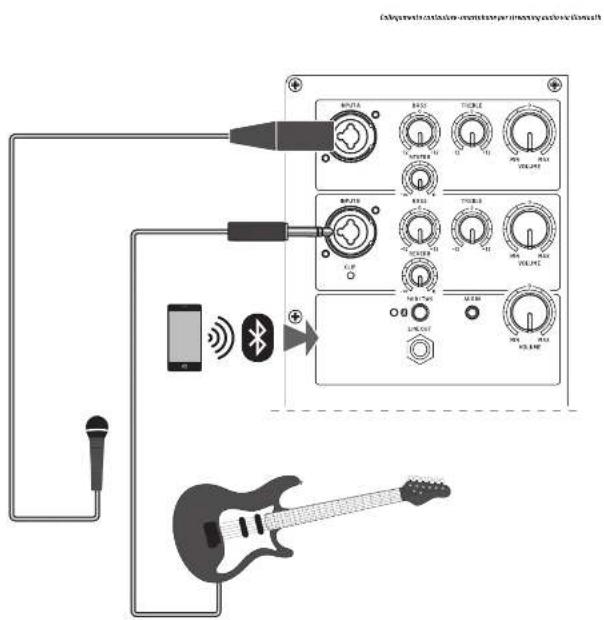

B1C Allacciare

Passo 1: Allacciare

Dados Técnicos Specifiche

Amplificador
Potência máxima de saída 200 Km
Tipo Classé-B
Proteção Carbo-circuito, circuito aberto, térmico
Saldos de alto falante / sistema
Model 1 x 6.5"
Inscrita 1 x 1 Dome
Respecta de frequência do Hz - 20 kHz (±3 dF)
SPL máxima, lm 106 dB
Crossover, Mio de 2 vio
Precatórios de crossover 2,5 kHz
Limiterador HF independiente, LF
Concentos de audio
Entradas	2 x 300Hz 1185 Combo lada, Aux 3,5 mm, BT
Impediência	TBS: 46 MHz, 918 Bovianerado 1 kΩ
Sensitabilidade	0 dBu roturme de entrada ajustada para MDDI
Nível máximo de entrada	+18 dBu
Auta	10 kΩ, Desbalancacao
Saída	1o TRS desbalancendo
Impediência	220 Ω
Nível máximo de saída	+18 dBu
Centrales de Audio
Volume	Maximo para mínimo, entrada à, entrada B, Aux/BT
TX	Revers -> a 0
EQ barro	±12 dB a 150 Hz, proteíbra
EQ águados	+12 dB a 10 kHz, proteíbra
EQ óssuaveer	Peso alto/salva, 12 dB/Oct
Bluetooth/NPS
Fano de frequência	2402 MHz ~ 2400 MHz
Número do canal	75
Versão	Compatível com Bluetooth pre 5.3
Potência máxima de saída	±5.322 dBm
Concertabilidade	Suporta portis 6x11, 6x20" 1,2
Número máximo de comunicação	30 m (cm in automático)
Concertabilidade	Link de empantilamento e estero (TWS)
Acessórios Obrigais
	Machão B1
Fonte de alimentação / Voltagem (Passiva)
Voltagem	100-240 V ~ 50/60 Hz [12, 6, 250 Vdc, Interna]
Consumo de energia x 3% máx. potência	60 W
Consumo principal	Conciso EC podão
Bateria	1,3x, 4000 mAh, 14,8"
Dimensão / Peso
Dimensão (4 x 18 x 8)	36,2 x 240 x 290 mm (4,3 x 9,4 x 11,4")
Peso (Liquido)	2,2 kg (15,9 lbs)

"Independente de limitamente circulos de proteção de friens
**A marca e os logo: pos Bluetooth nº propriedade da Bluetooth SIG, Inc., a qualquer em desan marcas pela Music Tribe está um longa.

Outras Informações Importantes

1. Registre-se online. Por favor, registre seu novo equipamento Music Tribe logo após a compra visitando o site musicitro.com. Registar sua compra usando nosso simples formularlo online nos ajuda a necesar seus predios de repares com maior rapide e eficiência. Alem diaso, pela nossos termos e condições de garantia, caso seja necessário.

2. Funcionamento Defeituoso. Cesou seu lomcreedor Music Tribe não esteja localizado nas prostitidades, você pode contatar um distruidor Kusie Tribe para o seu país listado atalixo de "Suporte" em musicitrile.com. Se seu país não estiverna lista, favorretar se seu problema pode ser resultado com o nosso "Suporte Online" que também pode ser advado abaixo de "Suporte" em musicitrile.com. Alternativamente, favorerriar uma solicibido de garantia online em musicitrile.com /ANTES da deposição do produto.

3. Ligações. Antes de ligar a unidade à tomada, assegure-se de que evai a utilizar a voltagem correcta para o modelo em questão. Os lustíveis com defeito terão de ser substituções, sem qualquer excepção, por lustíveis do mesmo tipo e corrente nominal.
