MANUAL DE UTILIZADOR PXE 80 10.8-EC Flex

PXE 80 10.8-EC PXE 80 10.8-EC

Símbolos usados neste manual Símbolos usados neste manual

AVISO!

AVISO!

Existem perigos iminentes. O desrespeito por este aviso pode dar origem à morte ou a lesões extremamente graves.

GUIDADO!

CUIDADO!

Existe a possibilidade de uma situação perigosa. O desrespeito por este aviso pode dar origem a lesões ligeiras ou danos patrimoniais.

NOTA

NOTA

Existem dicas de utilização e informação importante.

Símbolos na ferramenta elétrica

V

volts

/min Taxa de rotação

De modo a reduzir os riscos de lesões, leia as instruções de funcionamento.

Informação sobre a eliminação de uma máquina velha (consulte a página 37)!

Para sua segurança. Para sua segura

AVISO!

AVISO!

Antes de usar a ferramenta elétrica, leia e siga:

• Estas instruções de funcionamento;
• As "Instruções gerais de segurança" sobre o manuseamento de ferramentas elétricas no folheto fornecido (folheto n°: 315.915);
• As regras e normas atuais nas instalações quanto à prevenção de acidentes.

Esta ferramenta é topo de gama e foi fabricada de acordo com as normas de segurança conhecidas.

No entanto, durante a utilização, a ferramenta elétrica pode constituir um perigo de vida para o utilizador ou poderá haver danos na ferramenta elétrica ou patrimoniais.

A polidora só pode ser usada

-conformeprevisto

- num perfeito estado de funcionamento.

Falhas que impeçam a segurança têm de ser reparadas imediatamente.

A polidora foi criada

• para um uso comercial na indústria e comércio,
  – em todos os tipos de trabalhos de polir com esponjas de polir, lã, feltro, discos,
• para usar com ferramentas de polir que possam funcionar com uma velocidade de, pelo menos, 5800 rpm.

Instruções de segurança para polir Instrução

AVISO!

AVISO!

Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. Não seguir todas as instruções apresentadas abaixo pode resultar graves. Guarde todos os avisos e instruções para futuras referências.

■ Esta ferramenta elétrica foi criada para funcionar como polidora. Leia todos os avisos de segurança, instruções, ilustrações avisos e especificações fornecidas com esta ferramenta elétrica. Não seguir todas as instruções apresentadas abaixo pode resultar em choque elétrico, incêndio e/ou lesões graves.

- Não recomendamos que efetue com esta ferramenta elétrica operações como rebarbar, lixar, escovar ou cortar. Operações para as quais a ferramenta elétrica não tenha sido criada podem dar origem a perigos e causar lesões pessoais.

- Não utilize acessórios que não sejam especificamente concebidos e recomendados pelo fabricante da ferramenta. Não é por o acessório poder ser fixado na sua ferramenta elétrica que irá assegurar um funcionamento seguro.

A velocidade nominal do acessório deve ser, pelo menos, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que funcionem mais depressa do que a sua velocidade nominal podem partir e separar-se da ferramenta.

- O diâmetro exterior e a espessura do seu acessório têm de estar compreendidos na capacidade nominal da sua ferramenta elétrica. Acessórios com um tamanho incorreto não podem ser protegidos ou controlados adequadamente.

A montagem roscada de acessórios A montagem biopela segelacresdeias entradas de ar da tem de corresponder à rosca do eixo do tem de cofesamente elétrica. Aventoindra do motor aparelho. Para acessórios montados aparelho. Para acessópios amenteirada estrutura e a por rebordos, o orifício do acessório tem por rebor dosmularção e dessíveis stérinetei hem pó pode de caber no diâmetro de localização do de caber nadarígetro de legalizático

rebordo. rebordo. Acessórios que não equivalham não utilize a ferramenta elétrica perto Não utilize a t ao material de montagem da ferramenta de materiais inflamáveis. Faíscas podem elétrica perderão o equilíbrio, vibrarão incendiar estes materiais.

- Não use acessórios que necessitem de líquidos de refrigeração. A utilização de água

Não use um acessório danificado. Antes Não use um acessório liandosade regrigeração poderá de cada utilização, inspezione o acessório, de cadaratilização, eispeciosão acessóquie, como os discos abrasivos, quanto a rachas como os discos abrasivos, quanto a rachas e fendas, as proteções quanto a fendas, e fendas, as proteções quanto a fendas, rasgões ou desgaste excessivo, as escovas rasgoes ou desgaste excessivo, as escovas quanto a fos soltos ou partidos. Se a quanto a fios soltos ou partidos. Se a ferramenta elétrica ou o acessório caírem, ferramenta elétrica ou o acessório caírem, verifique se existem danos. Nesse caso, verifique se existem danos. Nesse caso, instale um acessório sem danos. Após inspecionar e instalar um acessório, você inspecionar e instala um acessório, você

e terceiros deverão estar afastados do acessório rotativo e utilizar a ferramenta elétrica com a velocidade máxima sem carga durante um minuto. Acessórios danificados habitualmente partem-se durante o teste.

Use equipamento pessoal de proteção. Dependendo da aplicação, use proteção para o rosto ou óculos de segurança. Se necessário, use uma máscara para o pó, proteções auditivas, luvas e um avental capaz de parar pequenos fragmentos abrasivos. A proteção para os olhos deve conseguir parar fragmentos projetados gerados por várias utilizações.

A máscara para o pó ou o respirador deve conseguir filtrar partículas geradas pela sua utilização. Uma exposição prolongada a ruído forte pode causar uma perda de audição.

Mantenha outras pessoas a uma distância segura. Quem entrar na área de trabalho tem de usar equipamento de proteção pessoal. de usar

Fragmentos da peça trabalhada ou de um acessório partido podem soltar-se e causar leões para além da área imediata da operação.

- Murca largue a ferramenta elétrica até que Nu o acessório tenha parado por completo. O acessório giratório pode agarrar-se à superfície e fazer com que perca o controlo da ferramenta elétrica.

Não coloque a ferramenta elétrica em funcionamento enquanto a transportar ao seu lado. O contacto acidental com o acessório giratório pode agarrar-se à sua roupa, puxando o acessório contra o seu corpo.

se um disco abrasivo ficar preso numa peça a ser trabalhada, a extremidade do disco que está a entrar no ponto em que fica preso entra na superfície do material, fazendo com que o disco saia ou ressalte. O disco pode saltar para longe ou contra o operador, dependendo da direção do movimento do disco na altura em que fica preso. Os discos abrasivos também se podem partir nestas condições. O ressalto é um resultado de uma má utilização e/ou condições ou procedimentos de funcionamento incorretos e pode ser evitado tomando as precauções adequadas conforme indicadas abaixo:

Segure bern a ferramenta elétrica e coloque Segure o seu corpo e braço para que consiga resistir à força do ressalto. Use sempre a pega auxiliar, se existir, para um controlo máximo do ressalto ou reação do birário durante do ressalto o arranque. O operador pode controlar as reações do birário ou forcas de ressalto, se equipamento de proteção pessoal. tomar as devidas precauções.

Nunca coloque a sua mão perto do acessório rotativo. Os acessórios podem ressaltar contra as suas mãos arque a ferramenta elétrica até que

Não posicione o seu corpo na área onde a ferramenta elétrica se irá movimentar se ocorrer um ressalto. O ressalto atira a ferramenta na direção oposta ao movimento do disco no ponto em que fica preso.

Tenha especial cuidado quando trabalhar em cantos, extremidades afiadas, etc. Evite ressaltar e prender o acessório. Cantos, extremidades afiadas ou baloiçar a ferramenta

pode fazer com que o acessório rotativo prenda e causa a perda de controlo ou ressalto.

Avisos de segurança específicos para polimento: para polimento:

Não permita que qualquer parte solta da Não perseita que qualquer parte solta da boina de polimento ou os seus fios de boina de polimento ou os seus fios de fixação girem livremente. Esconda ou fixação girem livremente. Esconda ou arrume quaisquer fios de fixação soltes.

Fios de fixação soltos ou rotativos podem agarrar os seus dedos ou a peça a ser trabalhada.

Ruído e vi bração Ruído e vi bração

Os valores de ruído e vibração foram determinados de acordo com a norma EN 62841. O nível de ruído avaliado A da ferramenta elétrica é habitualmente:

• Nível de pressão sonora I_pA : 68 dB(A);
  – Nível de potência do som L_WA : 79 dB(A);
• Incerteza: K = 3,0 dB.

Valor de vibração total (quando polir superfícies pintadas):

• Valor de emissão a_n : 6,53 m/s
• Incerteza: K = 1,5 ~m / s^2

CUIDADO!

As medições indicadas dizem respeito a ferramentas elétricas novas. O uso diário causa a alteração dos valores de vibração e ruído.

NOTA

O nível de emissão da vibração apresentado nesta folha de informações foi medido de acordo com um teste padrão dado em EN 62841 e pode ser usado para comparar ferramentas. Pode ser usado para uma avaliação preliminar da exposição. O nível de emissão da vibração declarado representa as aplicações principais da ferramenta. No entanto, se a ferramenta for usada para diferentes aplicações, com diferentes acessórios, ou tendo uma má manutenção, a emissão da vibração pode diferir. Isto pode aumentar significativamente o nível de exposição sobre o período total de funcionamento. Para uma estimativa precisa da vibração, os tempos também deverão ser considerados durante a paragem da ferramenta, ou enquanto estiver ligada, mas não estiver a ser utilizada. Isto pode diminuir significativamente o nível de exposição sobre o período total de funcionamento. Identifique as medidas adicionais de segurança para proteger

o operador dos efeitos de vibração, como: Manter a ferramenta e os acessórios em bom estado, manter as mãos quentes, organizar padrões de trabalho.

CUIDADO!

emita que avalquer parte saltada se praçacas autiva fiando a pressão do polimento ou os seus fios de som estive Pacima dos 05 dB(A). irem livremente. Esconda ou e quaisante fós de fixata e pilos Características técnicas

PXE 80 10.8-EC	Polidora
Bateria	AP10,8/2,5	AP10,8/4,0	AP10,8/6,0
Peso da bateria/kg	0,26	0,42	0,43
Tempo médio da bateria (dependendo da velocidade, diâmetro da ferramenta, carga...)/min	20	35	50
Temperatura de funcionamento	-10~40°C
Temperatura de armazenamento	-40~70°C
Temperatura de carregamento	5~40°C
Carregador	CA 10,8/18,0

Outras características técnicas, consulte a Imagem B

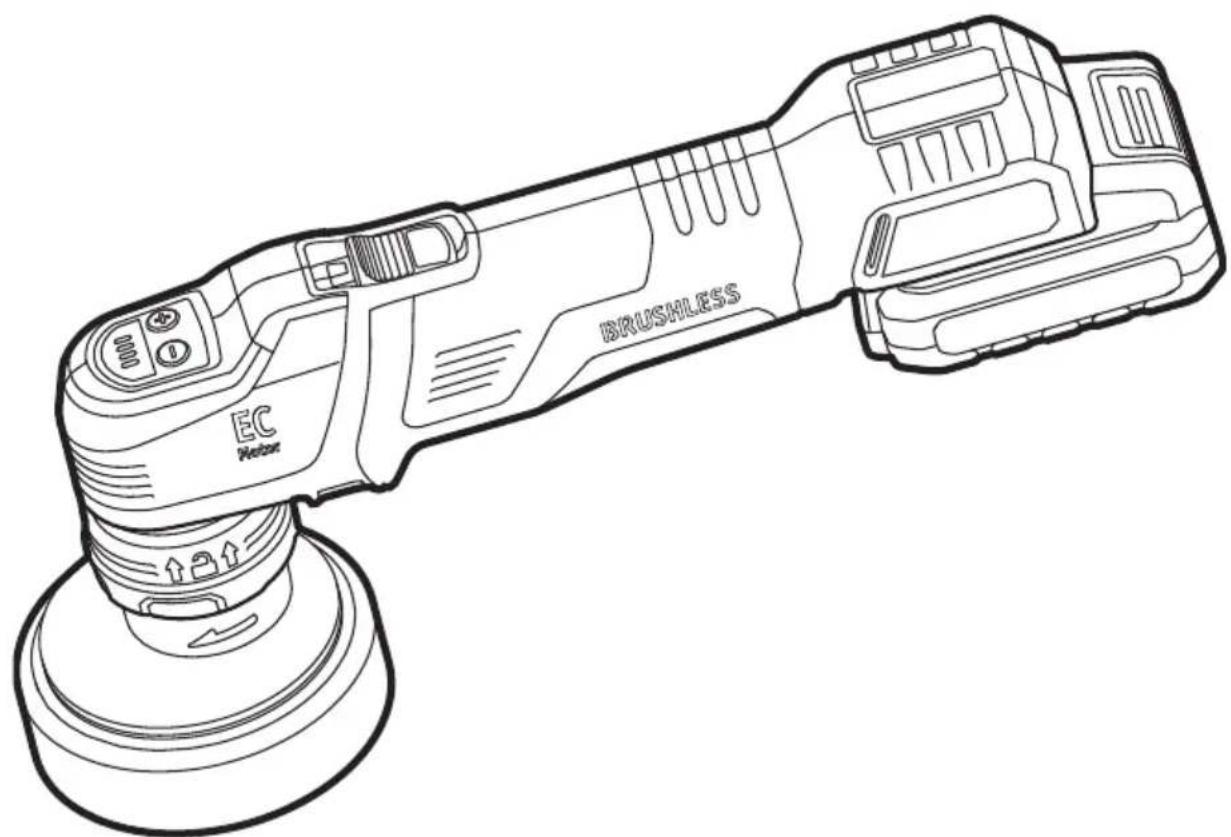

Vista pormenorizada (consulte a Imagem A)

A numeração das funcionalidades do produto refere-se à imagem da máquina na página das imagens.

1 Escudo amovível
2 Botão de controlo da velocidade
- Função +/- com 4 níveis
- Nível 1-3 "Polir", Nível 4 "lixar mancha"

3 Interruptor

Liga e desliga a ferramenta e também a acelera até à velocidade pré-selecionada.

4 Cabeça do carreto com cobertura da pega Com saída de ar e seta da direção da rotação.

5 Placa das especificações

6 Ranhura da bateria6 Ranhura da bateria
7 Indicador do estado da carga7 Indicador do
8 Botão de libertação da bateria8 Botão de lib
9 9 Bateria deião de lítio (2,5 Ah ou 4,0 Ah ou 6,0 Ah)6,0 Ah)
10 Placa traseira 10 Placa traseira

• 10/1 = A placa de polir e lixar (velcro) ∅75 mm pode ser combinada com tipos de condutores 11/2 e 11/3
• 10/2 = A placa de polir e lixar (velcro) ∅35 mm pode ser combinada com todos os tipos de condutores.
• 10/3 = A placa de lixar ∅35 mm para almofadas de lixar (cola) pode ser combinada com todos os tipos de condutores.

11 Tipos de condutores 11 Tipos de condutores

• 11/1 = Tipo de condutor rotativo, para polir e lixar, não pode ser combinado com a placa ∅75 mm (10/1).
• 11/2 = Orbital aleatório com batida de 3 mm para polir e lixar, pode ser combinado com todas as placas
• 11/3 = Orbital aleatório com batida de 12 mm para polir, pode ser combinado com todas as placas

*Os acessórios apresentados ou descritos não fazem parte do âmbito de entrega padrão do produto.

Instruções de funcionamento

Instruções de funcionamento

- Para retirar, pressione o botão de libertação cado da carga Imagem D). ação da bateria

CUIDADO!

Quando o aparelho não for usado, proteja os contactos da bateria. Peças soltas de metal podem colocar os contactos em curto-circuito, podendo dar origem a explosão ou fogo!

Estado da carga da bateria

■ Prima o botão para verificar o estado da carga nos indicadores LED 7. O indicador desliga-se passados 5 segundos. Se um dos LEDs piscar, a bateria tem de ser recarregada. Se nenhum dos LEDs acender após premir o botão, a bateria está danificada e tem de ser substituída.

Fixar o suporte da ferramenta (consulte a Imagem E)

■ Enrosque a placa traseira 10 nos tipos de condutor 11.
■ Pressione para baixo o escudo amovível 1.
■ Insira os tipos de condutor 11 no orifício do eixo.
■ Liberte o escudo.

Alterar o suporte da ferramenta

■ Pressione para baixo o escudo amovível 1.
■ Retire os tipos de condutor 11 no orifício do eixo.
■ Inserir novos tipos de condutor

cões de funcionamento

AVISO!

AVISO!

Retire a bateria antes de efetuar quaisquer trabalhos na ferramenta elétrica.

Antes de ligar a ferramenta elétrica

Retire a polidora da caixa e certifique-se de que não há peças em falta nem danificadas.

NOTA

As baterias não estão completamente carregadas quando o produto é comprado. Antes da primeira utilização, carregue as baterias por completo. Consulte o manual de funcionamento do carregador.

Inserir/substituir a bateria

■ Pressione a bateria carregada 8 na ferramenta elétrica até ficar encaixada no respetivo lugar (consulte a Imagem C).

Fixe as ferramentas no centro do suporte da ferramenta. Desequilíbrios podem danificar a ferramenta elétrica. O resultado do trabalho pode ser prejudicado.

NOTA

Use acessórios originais FLEX com este modelo. Não usar acessórios originais FLEX pode dar origem a um mau polimento, aumento das vibrações e um maior desgaste ou até danos na ferramenta elétrica.

Informação relativa ao desgaste da espuma

NOTA

De um modo geral, o desgaste da espuma é muito superior ao polir de forma livre excêntrica

do que ao polir de forma rotacional ou excêntrica orientada.

Devido ao condutor, este desgaste não existe no exterior da espuma, mas no centro desta. Quanto mais tempo a célula estiver sujeita à força, maior será o amontoar de calor. Assim, os danos são inevitáveis. Desgaste deste tipo não é visto nas extremidades da espuma. A única ação segura é a substituição e eliminação a tempo, para evitar danos térmicos na ferramenta elétrica.

Ligar e desligar Ligar e desligar (consulte

Utilize brevemente sem ativar o interruptor basculante

■Pressione o interruptor basculante 3 para a frente e ative pressionando a extremidade dianteira.
Para desligar a ferramenta elétrica, liberte o interruptor basculante, pressionando a extremidade traseira.

Pré-selecionar a velocidadePré-selecio

Para definir a velocidade de funcionamento, prima o botão de controlo da velocidade 2. A velocidade selecionada é mantida, mesmo quando desligar. Com a exceção do nível 4, isto volta sempre ao nível 3 após desligar (segurança).
■Pressione suavemente o interruptor para acelerar a ferramenta elétrica até à velocidade pré-selecionada.

GUIDADO!

CUIDADO!

Risco de lesões devido à destruição da ferramenta. Use a ferramenta adequada para o trabalho.

NOTA

NOTA

No caso de sobrecarga ou sobreaquecimento num funcionamento sem pausas, a ferramenta elétrica desliga-se.

Para continuar a trabalhar, desligue e volte a ligar a ferramenta elétrica.

NOTA

NOTA

Quando a ferramenta elétrica for desligada, continua a funcionar durante uns instantes. Se usar uma pasta de polir, use a respetiva ferramenta para cada pasta.

As esponjas podem ser lavadas na máquina de lavar.

Para mais informações acerca dos produtos do fabricante, visite www.flex-tools.com.

Manutenção e cuidados Manutenção e

AVISO!

AVISO!

Retire a bateria antes de efetuar quaisquer trabalhos na ferramenta elétrica.

LimpezaLimpeza

Limpe regularmente a ferramenta elétrica e a grelha na frente das ranhuras de ventilação. A frequência da limpeza está dependente do material e do tempo de utilização.
Imagem F) Sopra regularmente a estrutura inferior e o motor com ar comprimido seco.

Peças sobresselentes e acessórios Peças

Para outros acessórios, especialmente ferramentas e auxiliares de polir, consulte os catálogos do fabricante.

A lista de imagens pormenorizadas e peças sobresselentes pode ser encontrada na nossa página web www.flex-tools.com www.flex-tools.com

onar a velocidade

Informação acerca da eliminação Inform

AVISO!

AVISO!

Torne as ferramentas elétricas inutilizáveis no fim:

• Retire o fio da alimentação das ferramentas que funcionem a eletricidade;
• Retire a bateria das ferramentas que funcionem a bateria.

Apenas países da UE

Não elimine ferramentas elétricas juntamente com o lixo doméstico comum! De acordo com a diretiva europeia 2012/19/UE relativa aos Resíduos de Equipamento Elétrico e Eletrónico e transposição para a lei nacional, as ferramentas elétricas usadas têm de ser recolhidas em separado e recicladas de um modo amigo do ambiente.

Recuperação de matérias primas em vez Recupe de eliminação de resíduos, de eliminação de resídu

O aparelho, acessórios e material de empacotamento deverão ser reciclados de um modo amigo do ambiente. As peças de plástico estão identificadas para reciclagem de acordo com o tipo de material.

AVISO!

AVISO!

Não elimine as baterias no lixo doméstico comum, água ou fogo. Não abra baterias usadas.

Apenas países da UE:

De acordo com a diretiva 2006/66/CE, as baterias defeituosas ou gastos têm de ser recicladas.

NOTA

NOTA

Contacte o seu revendedor quanto às opções de eliminação!

CE -Declaração de Conformidade-Declaração de Conformidade

Declaramos, sob nossa responsabilidade, que o produto descrito em “Características técnicas” se encontra em conformidade com as seguintes normas ou documentos normativos:

EN 62841 de acordo com as normas das diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsável pelos documentos técnicos:

Desresponsabilização Desresponsabilização

O fabricante e o seu representante não se responsabilizam por quaisquer danos ou perda de lucros devido à interrupção comercial causada pelo produto ou por um produto inutilizável. O fabricante e o seu representante não se responsabilizam por quaisquer danos causados por uma utilização inadequada da ferramenta elétrica, ou da ferramenta elétrica com produtos de outros fabricantes.
