MANUAL DE UTILIZADOR 769 SECA

... no aparece 0.0 antes de pesar?

... un segmento luce permanentemente o está apagado?

Com os produtos seca, está a comprar não só uma técnica amadurecida há mais de um século como também uma qualidade certificada e regulamentada e comprovada por institutos. Os produtos seca estão em conformidade com as diretivas europeias, normas e legislações nacionais. Com a seca está a comprar o futuro.

Os produtos com esta marca -cumprem os requisitos regulamentares da Comunidade Europeia aplicáveis, sobretudo os seguintes:

- Diretiva 93/42/CEE relativa a dispositivos médicos O profissionalismo da seca também é reconhecido por entidades oficiais. A TÜV Süd Product Service, a entidade responsável por dispositivos médicos, confirma por certificado que a seca cumpre de forma consistente os requisitos legais rigorosos enquanto fabricante de dispositivos médicos. O sistema de garantia de qualidade seca abrange as áreas do design, desenvolvimento, produção, distribuição e assistência técnica para as balanças médicas e sistemas de medição de altura, bem como para o software e sistemas de medição para a avaliação do estado de saúde e de alimentação.

A seca é amiga do ambiente. A economia dos recursos naturais é fundamental para nós. Por esse motivo, procuramos economizar material de embalagem quando este é dispensável. E o restante material pode ser eliminado confortavelmente no local, através do sistema de reciclagem.

2. Segurança

Antes de utilizar a nova balança, dedique um pouco de seu tempo à leitura das seguintes instruções de segurança:

• Respeite as indicações que constam das instruções de uso.
• Guarde cuidadosamente as instruções de uso e a declaração de conformidade.
• Não deixe cair a balança, nem deixe que ela sofra embates violentos.

• Use exclusivamente o tipo de pilhas indicado (consulte, a este propósito "Mudar as pilhas" na pág. 59).

• Submeta a balança a manutenções e recalibrações regulares (consulte, a este propósito, o capítulo “Manutenção” na pág. 59).

• Deixe os trabalhos de reparação exclusivamente para pessoas autorizadas.

3. Antes de começar...

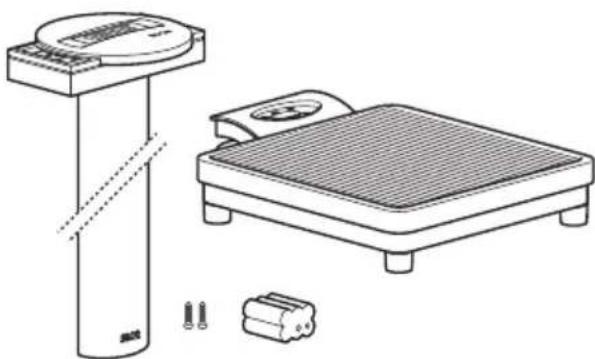

Desembalar

- Retire a embalagem e coloque a balança sobre uma superfície firme e plana.

O volume de entrega é composto de:

• Plataforma de pesagem
• Coluna com cabeçote de indicação
• 2 parafusos de fixação
• Suporte com pilhas

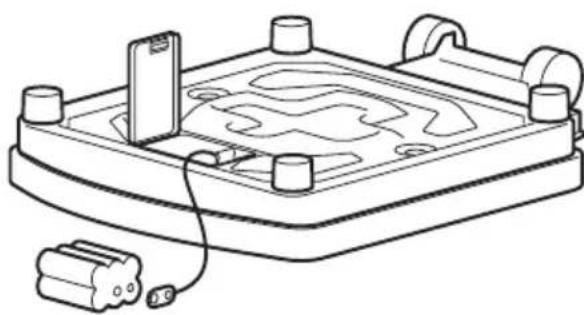

Alimentação de corrente

Normalmente, a balança funciona a pilhas.

O mostrador de cristais líquidos consome muito pouco - com um único conjunto de pilhas podem efetuar-se 10.000 pesagens.

- Vire cuidadosamente a balança de forma a ficar com a base para cima.

- Carregue na tampa do compartimento das pilhas no sentido da inscrição "Battery" (pilha) e abra-a.

- Conecte o cabo ao suporte com as pilhas.

- Coloque o suporte dentro do compartimento das pilhas.

- Feche a tampa e ponha a balança na sua posição normal.

Nota: A balança está preparada para a utilização com um alimentador seca, que pode ser adquirido como acessório.

O conector fêmea para ligar o alimentador encontra-se na parte inferior da balança.

Nota: o alimentador de rede pode ser usado sem danificar a balança ou as baterias mesmo se o aparelho tiver baterias.

Balança vista de baixo
Alimentador de ficha

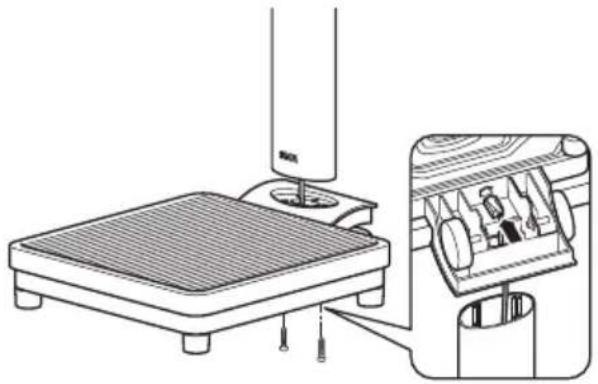

Montagem da coluna

A coluna e o cabeçote de indicação montam-se na plataforma de pesagem.

- Passe o cabo de conexão pela abertura.

- Coloque a coluna na abertura. A indicação do peso deverá poder se ler pela pessoa que estiver em cima da balança.

– Aparafuse a coluna à plataforma de pesagem pela parte de baixo.

Se necessário, coloque, cuidadosamente, a balança de lado para que seja mais fácil apertar os parafusos.

- Conecte a ficha do cabo de conexão à parte de trás da balança.

– Volte a pôr a balança de pé.

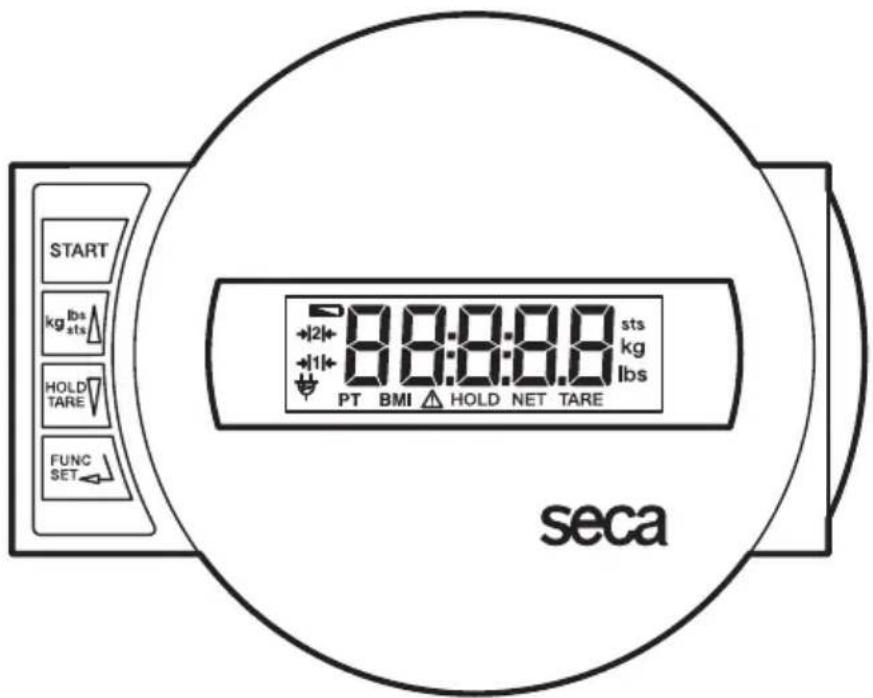

Elementos de comando e mostrador

Os elementos de comando e o mostrador encontram-se integrados no cabeçote de indicação no topo da coluna.

Ligar e desligar a balança

Breve pressionar de tecla → mudar entre kg e lbs Pressionar de tecla prolongado → mudar entre lbs e sts No menu de funções → aumentar valor

Breve pressionar de tecla → activar/desactivar a função Hold Pressionar de tecla prolongado → repor a zeros, activar/desactivar tara No menu de funções → diminuir valor

Ativar a função índice de massa corporal e tecla de confirmação para registros

Pesar correctamente

- Prima o tecla de arranque com a balança vazia.

No mostrador aparece, por esta sequência, SECA, 88888 e 0.0. A balança é assim reposta a zeros, ficando operacional.

- Suba para a balança e permaneça imóvel.

- Leia o resultado da pesagem no mostrador digital.

- Se o peso sobre a balança for superior a 200 kg ou 450 lbs, aparece no mostrador STOP.

- Para desligar a balança, volte a carregar na tecla de partida ("Start").

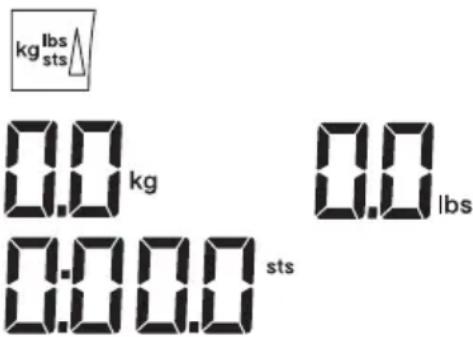

A indicação do peso pode ser mudada entre quilogramas (kg) e libras (lbs) ou quilogramas (kg) e stones (sts).

- Ligue a balança por meio do botão "Start" verde. Seguidamente o peso aparece no mostrador na unidade selecionada da última vez.

- Para alternar a indicação do peso, carregue na tecla kg/lbs/sts.

- Ilumina-se então a indicação kg ou lbs.

- Para comutar a indicação do peso entre libras e stones, mantenha premida a tecla kg/lbs/sts durante aprox. 2 segundos.

Ilumina-se então a indicação Ibs ou sts.

kglbs sts 0.0 kg 0.0 lbs 0:00.0 sts

A balança reconhece automaticamente se está a ser alimentada por acumuladores/pilhas ou se está ligada à corrente eléctrica.

• Em caso de alimentação por acumuladores/pilhas: desliga automaticamente passados 30 segundos.
• Alimentação a partir da rede: só é possível desligar através do teclado.

Tarar a indicação do peso (TARA)

A função de taragem é muito útil quando se pretende, por ex., pesar uma criança, um animal ou qualquer objeto que tenha levado consigo para a balança.

Proceda da seguinte forma:

• Prima o tecla de arranque com a balança vazia.
• Suba para a balança sem o peso adicional e ative a função de taragem, carregando por algum tempo a tecla HOLD/TARE.

O indicador fica novamente a zero. No mostrador aparece 0.0. A indicação "NET" é exibida.

- Leve o que pretende pesar consigo para a balança. Para isso, pode descer da balança para pegar no peso. Nesse caso, aparece ----.

A balança indica o peso da carga adicional. Pode, agora, fazer tantas pesagens quantas desejar.

• Para desactivar a função de taragem, mantenha a tecla premida durante algum tempo; a balança volta ao modo de pesagem normal e o valor da tara apaga-se.
• Ao desligar a balança apaga-se também o valor da tara.

Memorizar o peso (HOLD)

O peso apurado pode continuar a ser exibido mesmo depois de abandonar a balança, podendo anotá-lo posteriormente. Dessa forma, é possível voltar acomodar primeiro o doente e só depois anotar o peso.

- Carregue por instantes na tecla HOLD, enquanto a balança está com carga.

No mostrador digital aparece "HOLD". O valor permanece memorizado no mostrador até ser suprimido automaticamente, 3 minutos depois.

- A função HOLD pode ser desligada carregando novamente na tecla HOLD.

- Se a balança não estiver carregada, aparece no mostrador 0.0 ou o peso atual. A indicação “HOLD” desaparece.

Índice de massa corporal (BMI)

O índice de massa corporal relaciona a altura com o peso, permitindo, assim, a obtenção de dados precisos, como seja, o peso ideal segundo Broca. É dada uma faixa de tolerância aceita como ótima para a saúde.

- Prima o tecla de arranque com a balança vazia.

No mostrador aparece, por esta sequência, SECA, 88888 e 0.0. A balança é assim resposta a zeros, ficando operacional.

– Carregue na tecla FUNC.

No mostrador pode ver a última altura introduzidae.

- Pode alterar o valor com as teclas de seta de 1 em 1 cm.

- Quando estiver ajustado o valor correto, volte a pressionar a tecla FUNC. A função BMI fica então ativada.

- Peça ao paciente para subir para a balança e se manter imóvel.

– Leia o BMI no mostrador digital e compare-o com as categorias mencionadas a pág. 57.

- Para voltar ao modo de pesagem normal, carregue na tecla FUNC.

- Para desligar a balança, volte a carregar na tecla de partida ("Start").

Avaliação do índice de massa corporal para adultos:

Compare o valor apurado com as categorias indicadas em baixo, que correspondem às utilizadas pela OMS em 2000.

Atenção! O paciente pesa muito pouco. Podemos estar perante um caso de anorexia nervosa. É aconselhável um aumento de peso para melhorar o bem-estar e a capacidade física. Em caso de dúvida, é aconselhável consultar um médico da especialidade.

O paciente tem o peso normal. Deve manter-se assim.

O paciente tem um ligeiro/médio excesso de peso. Deve perder peso se padecer já de alguma doença (por ex.: diabetes, tensão alta, gota, perturbações do metabolismo lipídico).

• BMI acima de 30:

É urgente perder peso! O metabolismo, a circulação e os ossos estão em sobreesfor-

ço. Aconselha-se uma dieta rigorosa, muito exercício físico e autocontrole. Em caso de dúvida, é aconselhável consultar um médico da especialidade.

5. Limpeza

Limpe o revestimento e a caixa sempre que for preciso, usando um detergente doméstico ou um desinfectante normal. Observe as instruções do fabricante.

Nunca limpe com produtos abrasivos ou cáusticos, álcool, benzina ou semelhantes. Tais produtos podem danificar a superfície.

6. O que fazer quando ...

... não aparece a indicação do peso?

• A balança está ligada?
• Verifique as pilhas.
• O contato de encaixe está bem conectado à balança?

... não aparece 00 antes da pesagem

- Volte a carregar na tecla de partida ("Start") estando a balança sem carga.

... não aparece 00 antes da pesagem, mas sim ----?

- Volte a carregar na tecla de partida ("Start") estando a balança sem carga.

... um segmento não se mantém aceso ou não acende?

- Existe provavelmente uma anomalia no ponto correspondente do sistema. Informe o serviço de assistência técnica.

... aparece a indicação ?

- A tensão fornecida pelas pilhas está a diminuir. Substitua-as nos próximos dias.

... aparece a indicação bRt?

- As pilhas estão descarregadas. Substitua-as por pilhas novas.

... aparece a indicação 5EOP?

- A carga máxima foi ultrapassada.

... o indicador pisca?

• Sejá activou a função Hold ou Tara, por favor aguarde um pouco, até a balança reconhecer um peso estável. O indicador deixa então de piscar.
• Se não tiver activado previamente qualquer função, retire a carga da balança e espere até aparecer 0.0 e repita depois a pesagem.

... aparece a indicação E e XX.XX?

• Desligue a balança pela tecla de partida ("Start") e volte a ligá-la. A balança volta a trabalhar normalmente.
  Se isso não acontecer, interrompa a alimentação de tensão, retirando as pilhas por instantes. Se, mesmo assim, não resultar, informe o serviço de assistência técnica.

7. Manutenção

A balança seca vem de fábrica com uma precisão superior a 0,15 %. Para que esta precisão se mantenha, é necessário montar bem o produto e efectuar uma manutenção regular. Consoante a frequência de utilização, recomendamos que a balança seja revista em intervalos de 3 a 5 anos, por um serviço de manutenção qualificado. Em caso de dúvidas, peça ajuda ao serviço de assistência pós-venda.

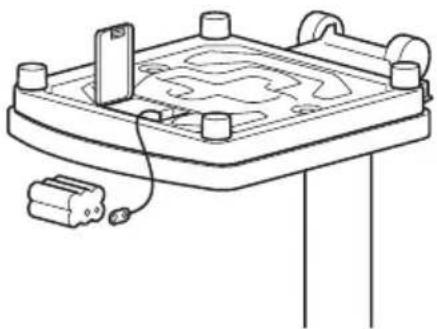

Mudar as pilhas

Quando aparece a indicação ou bAtt no mostrador, está na hora de mudar as pilhas. Precisa de 6 pilhas pequenas, do tipo AA, 1,5 Volt.

– Vire cuidadosamente a balança de forma a ficar com a base para cima.
- Carregue na tampa do compartimento das pilhas no sentido da inscrição "Battery" (pilha) e abra-a.
- Retire o suporte junto com as pilhas.
- Tire as pilhas gastas e coloque as novas no suporte.

Não troque os pólos das pilhas.

• Coloque o suporte e as pilhas dentro do compartimento das pilhas.
• Feche a tampa.
• Volte a pôr a balança de pé.

8. Dados técnicos

Dimensões

Largura: 292 mm

Altura: 830 mm

Profundidade: 390 mm

Tamanho dos dígitos: 20 mm

Peso próprio: aprox. 6,8 kg

Faixa de temperatura +10°C a +40°C

Alimentação de corrente pilhas/alimentador (opcional)

Pilhas 6 pilhas, do tipo AA, 1,5 Volt

EN 60 601-1:

aparelho com isolamento de protecção, classe de protecção II:

aparelho electromédico, tipo B:

Carga máxima 200 kg/450 lbs/32 sts

Divisão mínima 100 g / 0.2 lbs

Precisão superior a ± 0,15 %

Funções conversão de unidades, taragem, hold,

índice da massa corporal

9. Peças sobressalentes e acessórios

Alimentação de correnter

Alimentador de rede dependente do modelo

alimentador de ficha de rede, Euro: 230V\~ / 50Hz / 12V= / 150mA

N° da seca 68-32-10-252

Alimentador com função de transformador: 100-240V\~ / 50-60Hz / 12V= / 0.5A

N° da seca 68-32-10-265

Atenção!

Utilize apenas alimentadores originais da marca seca com 9 V ou 12 V de tensão de saída regulada. Os alimentadores de outras marcas, que se encontram à venda, podem fornecer valores de tensão superiores ao que está estipulado e provocar, assim, danos na balança.

10. Eliminação

Eliminação do aparelho

Não elimine o aparelho juntamente com o lixo doméstico. O aparelho tem de ser eliminado de forma adequada como sucata electrónica. Respeite as respectivas regulamentações nacionais. Para mais informações, entre em contacto com o nosso serviço de assistência técnica através de:

[e-mail]

11. Garantia

A garantia para falhas decorrentes de defeito do material ou de fabrico é de dois anos, a partir da data do fornecimento. Excluem-se todas as partes móveis, como sejam pilhas, cabos, alimentadores, acumuladores, etc.. As falhas abrangidas pela garantia serão corrigidas gratuitamente mediante a apresentação do talão de compra. Não serão tidas em conta outras reclamações. Os custos de transporte de e para as instalações do cliente, caso se aplique, ficará a cargo do cliente. No caso de danos de transporte, a garantia só se aplica se tiver sido utilizada a

Pilhas

Não deite fora as pilhas usadas junto com o lixo doméstico. Use os pontos de recolha colocados à disposição para esse fim. Da próxima vez que comprar pilhas, prefira as mais ecológicas sem mercúrio (Hg), cádmio (Cd) ou chumbo (Pb).

embalagem original completa para acondicionar a balança, de forma bem imobilizada e fixa, tal como se encontrava originalmente. Por este motivo, guarde todos os componentes da embalagem.

A garantia cessa se o aparelho tiver sido aberto por pessoas não expressamente autorizadas, pela seca, para o efeito.

Solicitamos aos nossos clientes de fora da Alemanha que, caso tenham direito à garantia, se dirijam directamente ao revendedor do país onde se encontram.

C E

Konformitätserklärung Declaration of conformity Certificat de conformité Dichiarazione di conformità Declaración de conformidad Overensstemmelsesattest Försäkran om överensstämmelse Konformitetserklæring Vaatimuksenmukaisuusvakuutus Verklaring van overeenkomst Declaração de conformidade Δήλωση Συμβατότητας Prohlášení o shodě Vastavusdeklaratsioon Megfelelőségi nyilatkozat Atitikties patvirtinimas Atbilstības apliecinājums Oświadczenie o zgodności Izjava o skladnosti Vyhlásenie o zhode Onay belgesi

A balança não automática para pessoas
