| Type de produit | Balance médicale électronique |
| Marque | Seca |
| Modèle | 769 |
| Capacité maximale | 200 kg / 450 lbs / 32 sts |
| Précision | ± 0,15 % (100 g / 0.2 lbs) |
| Affichage | Écran LCD numérique, hauteur des chiffres 20 mm |
| Poids de l'appareil | Environ 6,8 kg |
| Alimentation | 6 piles AA 1,5 V (jusqu'à 10 000 pesages) ou adaptateur secteur (option) |
| Fonctions principales | Conversion d'unités (kg/lbs/sts), fonction Tare, fonction Hold, calcul de l'IMC (BMI) |
| Température de fonctionnement | +10 °C à +40 °C |
| Classe de protection | Appareil isolé classe II, type B (usage médical) |
| Normes | Directive 93/42/CEE (dispositifs médicaux), certification TÜV Süd |
| Nettoyage | Nettoyant ménager ou désinfectant courant ; éviter produits abrasifs, alcool, benzène |
| Entretien | Vérification d'étalonnage et entretien tous les 3 à 5 ans par un service qualifié |
| Garantie | 2 ans (hors piles, câbles, adaptateur) |
| Pièces détachées disponibles | Adaptateur secteur (réf. 68-32-10-252 / 68-32-10-265), piles AA |
| Élimination | Ne pas jeter avec les déchets ménagers ; élimination comme déchet électronique ; piles en centre de collecte |
FOIRE AUX QUESTIONS - 769 SECA
Questions des utilisateurs sur 769 SECA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Balance au format PDF gratuitement ! Retrouvez votre notice 769 - SECA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 769 de la marque SECA.
MODE D'EMPLOI 769 SECA
1. Toutes les garanties de qualité
Les produits munis de ce symbole satisfont aux exigences réglementaires applicables de l'Union européenne, en particulier aux réglementations suivantesp:
- Directive 93/42/CEE relative aux dispositifs médicaux
Le professionnalisme de seca a été reconnu officiellement. Le TÜV Süd Product Service, l'autorité compétente en matière de dispositifs médicaux, atteste au moyen d'un certificat que seca respecte minutieusement les réglementations strictes en tant que fabricant de dispositifs médicaux. Le système de garantie de la qualité de seca regroupe les secteurs de la recherche, de la production, de la commercialisation et du service après-vente des balances médicales et systèmes de mesure de la taille ainsi que des logiciels et systèmes de mesure destinés à l'évaluation des états de santé et nutritionnels.
seca aide l'environnement. La préservation des ressources naturelles nous tient à cœur. C'est pourquoi nous nous efforçons d'économiser du matériel d'emballage là où c'est utile. Et l'emballage qui reste peut être éliminé sur place et de façon adéquate grâce au système Dual.
2. Consignes de sécurité
Avant d'utiliser le nouveau pèse-personne, prenez le temps de lire les consignes de sécurité suivantes.
- Veuillez respecter les instructions du mode d'emploi.
- Conservez soigneusement le mode d'emploi et la déclaration de conformité.
-
Ne laissez pas tomber le pèse-personne et évitez les chocs.
-
Utilisez uniquement le modèle de pile indiqué (voir «Remplacement des piles» à la page 29).
- Veillez à effectuer régulièrement l'entretien et les vérifications d'étalonnage (voir «Entretien» à la page 29).
- Ne faites effectuer les réparations que par du personnel autorisé.
3. Avant de utiliser de pèse-personne

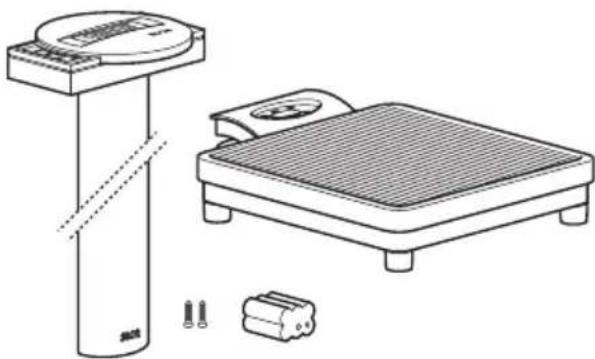

Déballage
- Enlevez l'emballage et installez le pèse-personne sur une surface sûre et plane. Sont compris dans la fourniture :
- plate-forme de pesage
• colonne avec boîtier d'affichage - 2 vis de fixation
- fixation avec piles

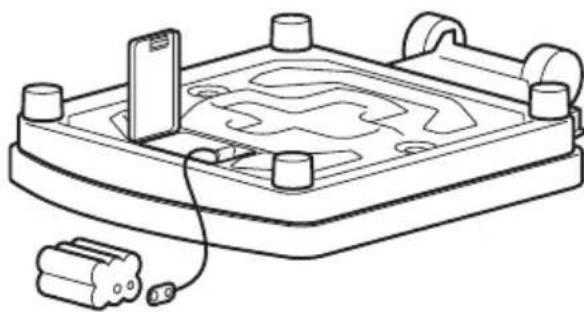

Alimentation électrique
L'alimentation en courant de la balance s'effectue en général avec des piles.
L'affichage LC consomme peu d'électricité – un jeu de piles permet d'effectuer jusqu'à 10.000 pesages.
- Inclinez prudemment le pèse-personne sur le côté, de sorte que le dessous de l'appareil soit accessible.
- Appuyez sur la fermeture du compartiment de piles dans la direction de l'indication "Battery" et relevez le couvercle
- Connectez le câble à la fixation avec piles.
- Placez le logement dans le compartiment batteries.
- Verrouillez le couvercle et retournez le pèse-personne.
Remarque : La balance est conçue pour être utilisée également avec un adaptateur secteur, disponible comme accessoire.
La douille de raccordement au secteur se trouve dans le socle.
Indication : Le bloc d'alimentation électrique peut également être utilisé lorsque des batteries sont placées à l'intérieur de l'appareil sans risque d'endommager la balance ou les batteries.
Balance
vu de dessous
Adaptateur
réseau

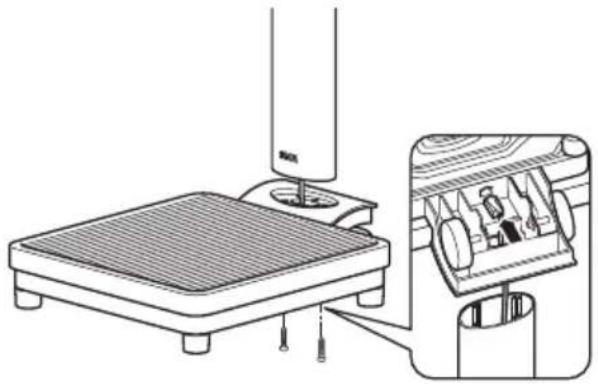

Montage de la colonne
La colonne avec le boîtier d'affichage est fixée à la plate-forme de pesage.
— Faites passer le câble de connexion à travers l'orifice.
- Insérez la colonne dans l'évidement. L'affichage doit être lisible pour la personne se tenant sur le pèse-personne.
- Vissez la colonne par dessous avec la plate-forme de pesage.
- Incliner prudemment le pèse-personne sur le côté, si nécessaire, afin de serrer les vis à fond.
- Raccordez la fiche du câble de raccordement au dos du pèse-personne.

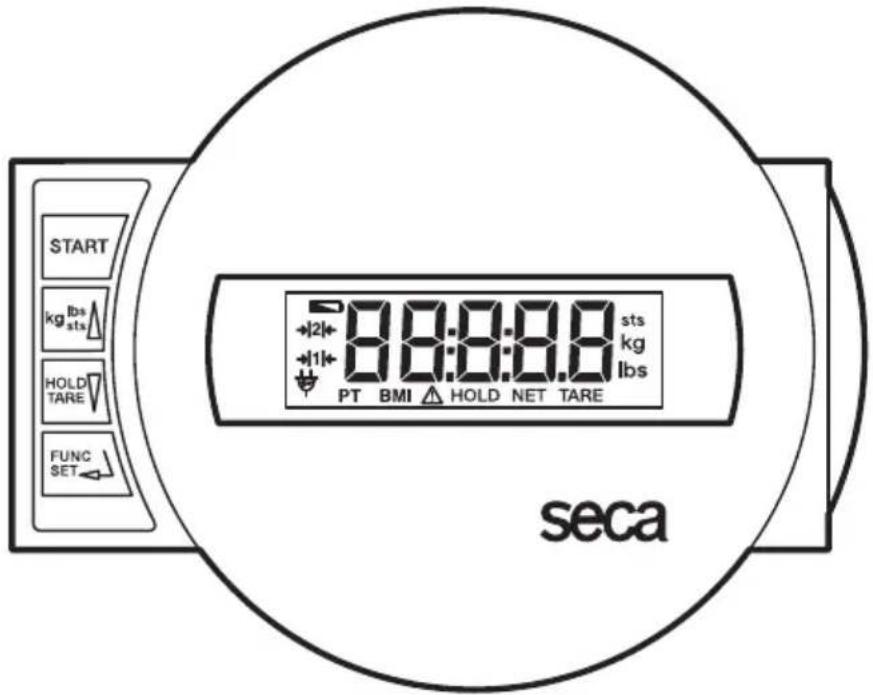

Eléments de commande et affichages
Les éléments de commande et le visuel se trouvent sur le boîtier d'affichage de la colonne.
Marche/Arrêt du pèse-personne
brève pression de la touche →Conversion de kg en lbs
longue pression de la touche → Conversion de lbs en sts
dans le menu de fonctions → Augmentation de la valeur
brève pression de la touche → Activation/Deactivation de la fonction Hold
longue pression de la touche → Remise à zéro de l'affichage, Activation/Deactivation de la fonction Tara
dans le menu de fonctions → Diminution de la valeur
Pesage correct
- Appuyez sur la touche de démarrage, la balance n'étant pas chargé.
L'affichage indique successivement SECA, 88888. et 00. Ensuite, le pèse-personne est automatiquement remis à zéro et est prêt à l'emploi.
- Convertissez le cas échéant le poids mesuré dans l'unité de mesure choisie (voir page 25).
- Montez sur le pèse-personne et restez immobile.
- Vous pouvez à présent lire le poids obtenu sur l'affichage numérique.
- Si la charge du pèse-personne est supérieure à 200 kg ou 450 lbs, le message STOP apparaît dans l'affichage.
- Pour déconnecter la balance, appuyez à nouveau sur la touche de démarrage.
STOP
START

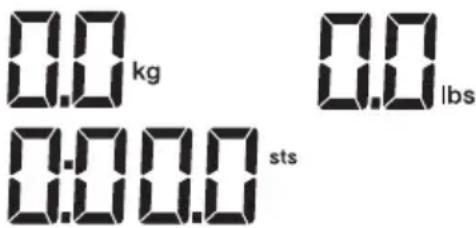

Conversion du poids mesuré
Le poids mesuré affiché en kilogrammes (kg) peut être converti en livres (lbs) ou en stones (sts).
- Mettez la balance sous tension en appuyant sur la touche verte de démarrage. Le poids est d'abord affiché dans la dernière unité de mesure choisie.
- Pour convertir le poids mesuré affiché en kilogrammes en livres, appuyez sur la touche kg/lbs/sts.
- L'affichage kg ou lbs s'allume.
- Pour convertir le poids mesuré affiché en livres, en stones, maintenez la touche kg/lbs/sts enfoncée pendant environ 2 secondes.
L'affichage lbs ou sts s'allume.
La balance détecte automatiquement si elle fonctionne sur piles rechargeables/non rechargeables ou sur secteur.
- Fonctionnement sur piles rechargeables/non rechargeables : arrêt automatique après 30 secondes.
- Fonctionnement secteur : arrêt uniquement par l'intermédiaire du clavier.
Tarage de l'affichage du poids (TARA)
La fonction de tarage est très utile pour déterminer, par exemple, le poids d'un enfant, d'un animal ou de tout autre objet que vous tenez avec vous sur le pèse-personne.
Procéder comme suit :
- Appuyez sur la touche de démarrage, la balance n'étant pas chargé.
- Placez-vous d'abord sur la balance sans la charge supplémentaire et activez la fonction de tarage en ap longtemps sur la touche HOLD/TARE.
L'affichage est remis à zéro. Le visuel affiche la valeur 0.0 et le message «NET».
- Prenez à présent la charge supplémentaire avec vous sur le pèse-personne. Pour ce faire, vous pouvez également quitter le pèse-personne. Dans ce cas, le visuel affiche ----.
Le pèse-personne détermine le poids de la charge supplémentaire. Vous pouvez à présent effectuer autant de pesages que vous le désirez.
- Pour désactiver la fonction Tara, appuyez une nouvelle fois sur la touche. La balance se trouve à nouveau dans le mode de pesage normal et la tare est effacée.
- La mise hors tension de la balance efface également la tare.
Mise en mémoire du poids mesuré (HOLD)
Le poids mesuré peut rester affiché après le déchargement du pèse-personne. Il est ainsi possible de d'abord faire asseoir ou de coucher le patient avant de noter le poids mesuré.
- Appuyez sur la touche HOLD tandis que le pèse-personne est chargé.
Le message «HOLD» apparaît sur l'affichage numérique. Le poids mesuré reste en mémoire dans l'affichage jusqu'à ce que la fonction se désactive automatiquement après 3 minutes.
- La fonction HOLD peut être désactivée en appuyant à nouveau sur la touche HOLD.
L'écran affiche le message 0.0 si le pèse-personne est déchargé ou le poids mesuré à ce moment. Le message «HOLD» disparaît.
Indice de masse corporelle (Body-Mass-Index ; BMI)
L'indice de masse corporelle établit la relation entre la taille et le poids, mais peut toutefois fournir des données plus précises telles que le poids idéal selon Broca. Le système fournit une plage de tolérance, qui est considérée comme optimale du point de vue de la santé.
- Appuyez sur la touche de démarrage, la balance n'étant pas chargé.
L'affichage indique successivement SECA, 8.8.8.8. et 0.0. Le pèse-personne revient ensuite automatiquement à zéro et est prêt à fonctionner.
- Appuyez sur la touche FUNC.
Le visuel affiche la dernière taille entrée.
- Vous pouvez modifier la valeur par pas de 1 cm à l'aide des touches fléchées.
- Lorsque la valeur correcte est réglée, appuyez à nouveau sur la touche FUNC. La fonction BMI est à présent activée.
- Faites monter le patient sur la balance. Le patient doit alors rester immobile quelques instants.
- Lisez le BMI sur l'affichage numérique et comparez-le aux catégories indiquées en page 27.
- Pour revenir à la fonction de pesage normale, appuyez sur la touche FUNC.
- Pour déconnecter le pèse-personne, appuyez à nouveau sur la touche Start.
Analyse de l'indice de masse corporelle pour les adultes :
Comparez la valeur indiquée avec les catégories mentionnées ci-dessous qui correspondent à celles utilisées par le WHO 2000.
• BMI inférieur à 18,5 :
Attention, le poids du patient est insuffisant. Il peut présenter une tendance à la maigreur. Une prise de poids est conseillée pour améliorer son bien-être et ses performances. En cas de doute, faites-lui consulter un spécialiste.
• BMI compris entre 18,5 et 24,9 :
Son poids est normal. Il peut rester tel qu'il est.
- BMI compris entre 25 et 30 (Prédisposition):
Le patient présente un excès pondéral léger à moyen. Il devrait perdre du poids, s'il souffre déjà d'une affection (par ex. diabète, hypertension, goutte, troubles du métabolisme).
• BMI supérieur à 30 :
Une perte de poids est urgente. Il surcharge son métabolisme, sa circulation sanguine et ses articulations. Un régime adapté, beaucoup d'exercice et un changement de mode de vie sont conseillés. En cas de doute, faites-lui consulter un spécialiste.
5. Nettoyage
Nettoyez le recouvrement en caoutchouc du pèse-personne et le boîtier si nécessaire à l'aide d'un nettoyant ménager ou d'un désinfectant courant. Veuillez respecter les consignes du fabricant.
N'utilisez en aucun cas un nettoyant abrasif ou mordant, de l'alcool, du benzène ou tout autre produit similaire. De tels produits peuvent endommager les surfaces de haute qualité.
6. Que faire si ...
... aucun poids n'est affiché ?
- Le pèse-personne est-il sous tension ?
- Vérifiez l'état des piles.
- Le contact à fiches du pèse-personne est-il correctement connecté ?
... le message 0.0 n'apparaît pas avant le pesage ?
- Appuyez de nouveau sur la touche de démarrage (START) – le pèse-personne ne peut pas être chargé lors de cette opération.
... le message 0.0 n'apparaît pas avant le pesage, mais ---- ?
- Appuyez de nouveau sur la touche de démarrage (START) – le pèse-personne ne peut pas être chargé lors de cette opération.
... un segment s'allume continuellement ou pas du tout ?
- L'emplacement correspondant indique une erreur. Consultez le service d'entretien.
... le symbole apparaît à l'affichage ?
- La tension des piles diminue. Vous devriez remplacer les piles dans les prochains jours.
... le message bAET apparaît à l'affichage ?
- Les piles sont usées. Utilisez de nouvelles piles.
... le message STOP apparaît à l'affichage ?
- La charge maximale est dépassée.
... l'affichage clignote ?
- Si vous avez déjà activé la fonction Hold ou Tara, attendez que le pèse-personne ait pu reconnaître un poids constant. L'affichage arrête alors de clignoter.
- Si aucune fonction n'a été activée, déchargez le pèse-personne, attendez que le visuel affiche 0.0 et recommencez l'opération de pesage.
... le message E suivi XX.XX apparaît à l'affichage ?
- Après que le pèse-personne se soit coupé automatiquement, allumez-le à nouveau. Mettre le pese-personne hors tension, puis le remettre sous tension. Le pèse-personne fonctionnera à nouveau normalement. Si ce n'est pas le cas, interrompez l'alimentation électrique en enlevant brièvement les piles. Si cette mesure ne présente aucun résultat, adressez-vous au service d'entre-tien.
7. Entretien
A la sortie de l'atelier, la balance seca présente une précision de ± 0,15%. Afin qu'il conserve cette précision, ce produit doit être correctement utilisé et régulièrement entretenu. Nous vous conseillons de faire effectuer un entretien tous les 3 à 5 ans en fonction de la fréquence d'utilisation. Cet entretien doit être réalisé par un service d'entretien qualifié. En cas de doute, le service après-vente seca peut vous aider.

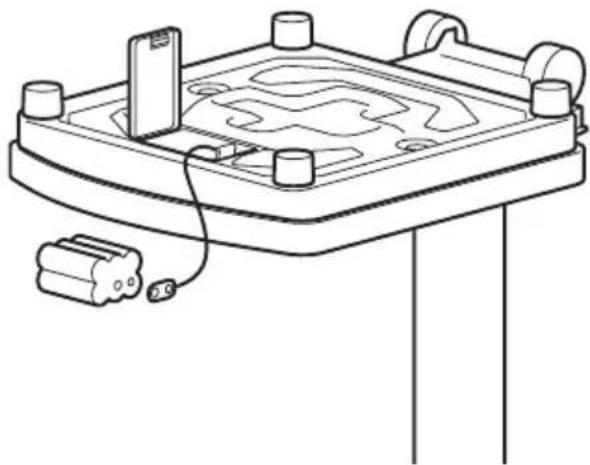

Remplacement des piles
Lorsque le symbole ou le message bAe apparaît à l'affichage, il faut remplacer les piles. Vous avez besoin de 6 piles, type AA, 1,5 Volt.
- Faites basculer doucement le pèse-personne sur le côté de sorte que le fond du pèse-personne soit accessible.
- Appuyez sur la fermeture du compartiment de piles dans la direction de l'indication «Battery» et relevez le couvercle.
- Enlevez la fixation avec les piles.
- Enlevez les piles usagées et placez des nouvelles piles dans la fixation.
Veillez à respecter les polarités.
- Replacez la fixation avec les piles dans le compartiment des piles.
- Refermez le couvercle.
- Remettez ensuite le pèse-personne dans la bonne position.
Dimensions des chiffres 20 mm
Poids env. 6,8 kg
Plage de température +10 °C jusqu'à +40 °C
Alimentation piles/
poste secteur (option)
Piles 6 piles type AA, 1,5 V
EN 60 601-1:
Appareil isolé, classe de protection II:
appareil électronique
à usage médical, type B:
Charge maxi 200 kg/450 lbs/32 sts
Réglage fin 100 g/0.2 lbs
Précision supérieure à ± 0,15 %
Fonctions Conversion d'unités, Tare, Hold
Indice de masse corporelle
9. Pièces de rechange et accessoires
Alimentation électrique
Adaptateur réseau suivant le modèle
Adaptateur réseau à fiche, Euro : 230V\~ / 50Hz / 12V= / 150mA
seca N°p: 68-32-10-252
Alimentation à découpage, 100-240V\~ / 50-60Hz / 12V= / 0.5A
seca N°p: 68-32-10-265
Attention!
Utilisez uniquement des adaptateurs secteur seca ayant une tension de sortie de 9 Volts ou de 12 Volts réglée. Les adaptateurs secteur courants peuvent produire une tension plus élevée que celle indiquée et pourraient ainsi endommager la balance.
10. Elimination
Elimination de l'appareil
N'éliminez pas l'appareil avec les déchets ménagers. L'appareil doit être éliminé comme un déchet électronique. Respectez les directives nationales en vigueur dans votre pays. Pour d'autres renseignements, adressez-vous à notre service après-vente :
service@seca.com
Piles
Ne jetez pas les piles usagées dans les déchets ménagers. Eliminez les piles dans un centre de collecte de vos environs. A l'achat de nouvelles piles, préférez des piles non polluantes sans mercure (Hg), cadmium (Cd) et sans plomb (Pb).
11. Garantie
Une garantie de deux ans à compter de la date de livraison est accordée pour les défauts de matière et de fabrication. Cette garantie ne s'applique pas aux pièces amovibles, telles que les batteries, les câbles, les adaptateurs secteur, les accumulateurs etc. Les défauts couverts par la garantie sont réparés gratuitement sur présentation de la quittance d'achat par le client. Aucune autre demande de réparation ne peut être prise en compte. Les frais de transport sont à la charge du client si l'appareil n'est pas installé à la même adresse que celle du client. En cas d'endommagements dus au transport, le cas de garantie peut être invoqué uniquement si l'emballage d'origine complet a été utilisé pour les transports et si la balance a été immobilisée et fixée conformément à l'emballage initial. Tous les éléments de l'emballage doivent par conséquent être conservés.
Aucun cas de garantie ne peut être invoqué si l'appareil est ouvert par des personnes qui ne sont pas explicitement autorisées par seca.
Nous prions nos clients à l'étranger de bien vouloir contacter directement le revendeur de leur pays respectif pour les cas de garantie.
Batterie 6 batterie tipo AA, 1,5 V
EN 60 601-1:
seca N° 68-32-10-252
seca N° 68-32-10-265
Attenzione!
seca n°: 68-32-10-252
seca n°: 68-32-10-265
¡Atención!
Le pèse-personnes non automatique
F Cette balance est conforme aux directives et normes suivantes: 93/42/CEE relatives aux dispositifs médicaux.
