MANUALE UTENTE 769 SECA

1. Con lettera e sigillo

CE 0123

DER GRÜNE PUNKT

Con i prodotti seca non acquistate solo una tecnica maturata in oltre un secolo, bensì anche una qualità confermata dalle autorità, dalla legge e da parte di istituti. I prodotti seca sono conformi alle direttive e alle norme europee, nonché alle leggi nazionali. Con seca acquistate il futuro.

I prodotti che portano questo contrassegno -soddisfano i requisiti delle norme europee applicabili, ed in particolare:

- Direttiva 93/42/CEE sui dispositivi medici

La professionalità seca è riconosciuta anche a livello ufficiale. Il TÜV Süd Product Service, l'istituto di certificazione per i prodotti medicali ha certificato che seca, in quanto produttore di prodotti medicali, soddisfa i più rigorosi requisiti di legge in materia. Il sistema di assicurazione della qualità seca comprende i settori Design, Sviluppo, Produzione, Vendita e Assistenza di bilance e altimetri per il settore medicale e di software e sistemi di misurazione per la valutazione dello stato di salute e di alimentazione.

seca aiuta l'ambiente. La preservazione delle risorse naturali ci sta a cuore. Pertanto ci sforziamo di risparmiare materiale da imballaggio laddove risulta ragionevole. E quello che rimane può essere smaltito comodamente in loco grazie al sistema Duale.

2. Sicurezza

Prima di utilizzare la nuova bilancia, prendetevi per favore un po' di tempo per leggere le seguenti avvertenze per la sicurezza.

• Osservate le avvertenze del manuale di istruzione.
• Conservate con cura le istruzioni per l'uso e la dichiarazione di conformità.
• Non dovete lasciare cadere la bilancia né esporla ad urti violenti.

• Fate eseguire le riparazioni esclusivamente da persone autorizzate.

• Utilizzate esclusivamente le batterie indicate (vedere pagina 39).

• Fate eseguire regolarmente la manutenzione e le verifiche metriche successive (a tale proposito vedere il capitolo "Manutenzione" a pagina 38).

3. Prima di cominciare veramente...

Sistemazione della bilancia

- Rimuovete l'imballaggio e collocate la bilancia su un fondo solido e piano.

Fanno parte della fornitura:

• Piattaforma di pesata
  • Colonna con testa di visualizzazione
  • 2 viti di fissaggio
• Involucro con batterie

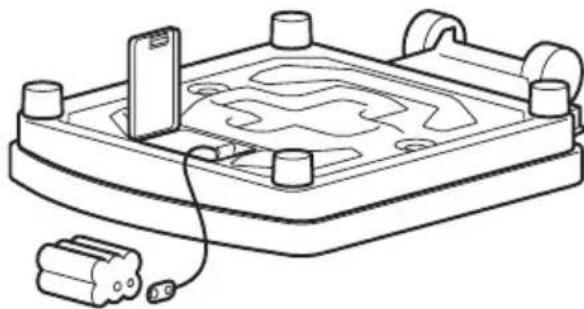

Alimentazione elettrica

La bilancia è generalmente alimentata a batterie.

Il display a LCD ha un consumo di corrente molto ridotto: con un set di batterie sono possibili 10.000 pesature.

• Rovesciate la bilancia, facendo attenzione, in modo da rendere accessibile il fondo della bilancia.
• Premete la chiusura del vano batterie nella direzione indicata dalla scritta in rilievo "Battery" ed aprite il coperchio ribaltandolo.
• Collegiate il cavo al portapile con batterie.
• Inserite il portapile nel vano batterie.
• Chiudete il coperchio e quindi rovesciate di nuovo la bilancia.

Avvertenza: la bilancia è predisposta all'uso con un alimentatore seca, che si può avere come accessorio.

La presa di collegamento per l'alimentatore si trova nel fondo della bilancia.

Avvertenza: l'alimentatore rete si può utilizzare anche quando le batterie sono inserite, senza che la bilancia o le batterie rimangano danneggiate.

Bilancia parte inferiore
Alimentatore a spina

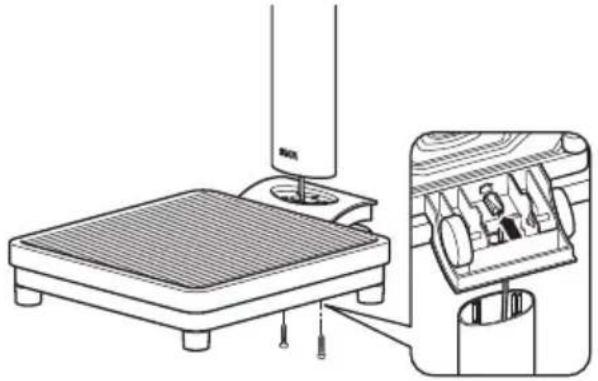

Montaggio della colonna

La colonna con la testa di visualizzazione si monta sulla piattaforma di pesata.

• Fate passare il cavo di collegamento attraverso l'apertura.
• Inserite la colonna nella cavità. Il display dovrebbe essere leggibile per persone che stanno in piedi sulla bilancia.
• Avvitate dal basso la colonna alla piatta- forma di pesata
• Appoggiate eventualmente la bilancia su un lato, facendo attenzione, per serrare le viti.
• Collegate la spina del cavo di collegamento alla parte posteriore della bilancia.
• Rimettete quindi in posizione verticale.

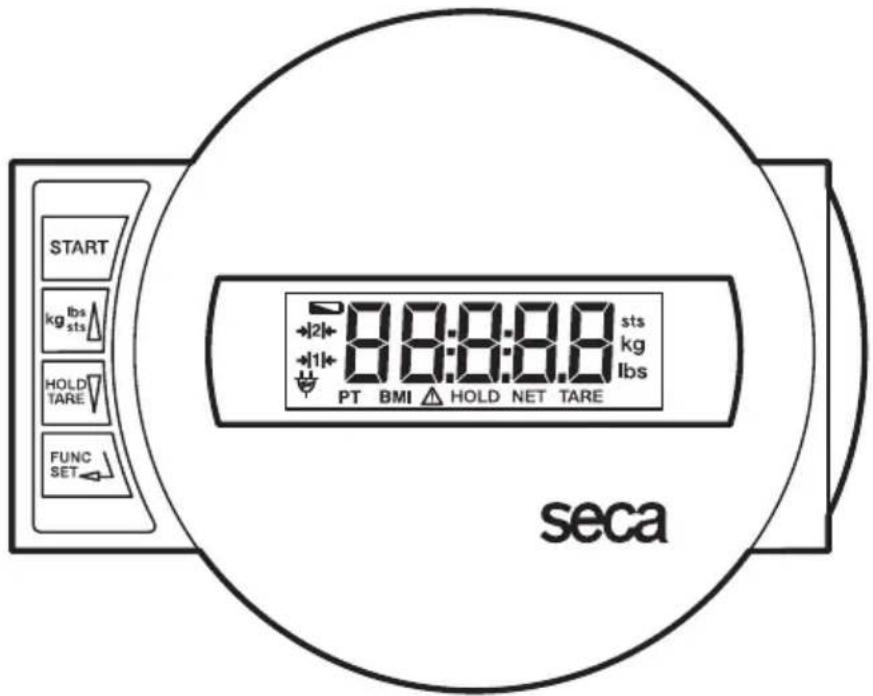

Comandi ed indicatori

I comandi ed il display si trovano sulla testa di visualizzazione sulla colonna.

Accendere e spegnere la bilancia

breve pressione sul tasto → commutazione tra kg e libbre

pressione prolungata sul tasto → commutazione tra libbre ed sts

nel menu funzioni → incrementare il valore

breve pressione sul tasto → attivare/disattivare la funzione Hold

pressione prolungata sul tasto → azzerare il display, Tara attivare/disattivare

nel menu funzioni → ridurre il valore

Pesare in modo corretto

- Prima di salire sulla bilancia premete il tasto START.

Nel display appariranno nell'ordine, l'uno dopo l'altro SECA, 88888. e 00.

La bilancia è quindi azzerata automaticamente e pronta al funzionamento

- Commutate eventualmente l'indicazione del peso (vedere pagina 35).

- Salite sulla bilancia e rimanete in piedi senza muovervi.

- Leggete il risultato della pesatura dal display digitale.

- Se il carico della bilancia è superiore a 200 kg oppure 450 lbs nel display appare STOP.

- Per spegnere la bilancia, premete di nuovo il tasto START.

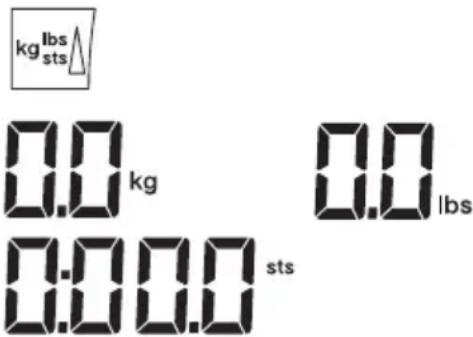

Commutazione dell'indicazione del peso

La visualizzazione del peso si può commutare tra chilogrammi (kg) e libbre (lbs) o tra chilogrammi (kg) e stones (sts).

- Accendete la bilancia con il tasto verde di start. L'indicazione del peso ha luogo inizialmente nell'ultima impostazione selezionata.

- Per passare dalla visualizzazione del valore del peso in kg a quella in libbre e viceversa, premete il tasto kg/lbs/sts.

- Si illuminerà il display kg oppure lbs.

- Per commutare la visualizzazione del valore del peso tra libbre e stones, tenete il tasto kg/lbs/sts premuto per circa 2 secondi.

Si illuminerà il display lbs oppure sts.

kglbs sts 0.0 kg 0.0 lbs 0:0 0.0 sts

Spegnimento automatico / salva energia

La bilancia riconosce automaticamente se è alimentata da pile ricaricabili/non ricaricabili o da rete.

- Funzionamento a pile ricaricabili/non ricaricabili: spegnimento automatico dopo 30 secondi.

– Nel funzionamento a rete: spegnimento solo da tastiera.

Tarare l'indicazione del peso con tare (TARA)

La funzione tara è molto utile, ad esempio per determinare il peso di un bambino, di un animale oppure di qualsiasi altro oggetto in più, che avete preso con voi sulla bilancia.

Procedete come segue:

- Prima di salire sulla bilancia premete il tasto START.

Mettetevi sulla bilancia, inizialmente senza il peso supplementare e, pre-mendo a lungo il tasto HOLD/TARE,attivate la funzione tara.

Il display verrà azzerato di nuovo. Nel display appare 0.0. Apparirà la segnalazione "NET".

- Prendete ora il peso supplementare insieme a voi sulla bilancia. A tale scopo potete anche lasciare la bilancia; in questo caso apparirà ----.

La bilancia determinerà il peso del carico supplementare. Ora potete eseguire un numero qualsiasi di pesate.

- Premendo di nuovo a lungo sul tasto, la funzione Tara viene disattivata; la bilancia si trova di nuovo nel modo di pesatura normale e il valore della tara viene cancellato.

- Spegnendo la bilancia viene cancellato anche il valore della tara.

Memorizzazione del valore del peso (HOLD)

Il valore determinato per il peso si può anche continuare a visualizzare dopo che la bilancia è stata scaricata. Con ciò risulta possibile prima di tutto accudire di nuovo il paziente, prima di annotare il valore del peso

- Premete il tasto HOLD mentre la bilancia è caricata.

Nel display digitale apparirà "HOLD". Il valore rimane memorizzato nel display fino allo spegnimento automatico dopo 3 minuti.

- La funzione HOLD si può disattivare, premendo ancora una volta il tasto HOLD.

Nel display apparirà 0.0, se la bilancia non è caricata o, rispettivamente, il valore attuale del peso. La segnalazione "HOLD" scompare.

Il body mass index mette in relazione tra loro la statura ed il peso del corpo e rende quindi possibili dati più precisi del peso ideale secondo Broca. Si specifica un campo di tolleranza, che si considera come ottimale dal punto di vista della salute.

- Prima di salire sulla bilancia premete il tasto START.

Nel display appariranno l'uno dopo l'altro SECA, 8.8.8.8. e 0.0. La bilancia è quindi azzerata automaticamente e pronta a funzionare.

- Premete il tasto FUNC.

Sul display vedrete prima di tutto l'ultima statura immessa.

- Potete variare il valore in scatti di 1 cm, servendovi dei tasti freccia.

- Quando il valore corretto è stato impostato, premete ancora una volta il tasto FUNC. La funzione BMI è ora attivata.

- Fate salire il paziente sulla bilancia. Qui il paziente deve rimanere fermo in piedi.

- Leggete il BMI sul display digitale e confrontatelo con le categorie a pagina 37.

- Per ritornare al normale funzionamento in pesatura, premete il tasto FUNC.

- Per spegnere la bilancia, premete di nuovo il tasto di avvio START.

Interpretazione dell'indice di massa corporea negli adulti:

Confrontate il valore determinato con le categorie specificate di seguito, le quali corrispondono alle categorie utilizzate dall'OMS, 2000.

• BMI inferiore 18,5:

Attenzione, il paziente pesa troppo poco, potrebbe esservi una tendenza alla magrezza patologica. Un aumento del peso risulta consigliabile, per migliorare il benessere e l'efficienza. In caso di dubbi si dovrebbe consultare un medico specialista.

• BMI tra 18,5 e 24,9:

Il paziente ha un peso normale.

• BMI tra 25 e 30 (Sovrappeso):

Il paziente presenta un'eccedenza di peso da leggera a media. Egli dovrebbe ridurre il proprio peso, se vi è già una malattia (per esempio diabete, ipertensione, gotta, disturbi del metabolismo dei grassi).

• BMI superiore 30:

Una riduzione del peso è urgentemente necessaria. Il metabolismo, la circolazione e le ossa vengono sollecitati. Si raccomanda una dieta coerente, molto moto ed educazione del comportamento. In caso di dubbi si dovrebbe consultare uno specialista.

5. Pulizia

Pulite il rivestimento in gomma e la carrozzeria, quando se ne presenta la necessità, con un detersivo per usi domestici oppure con un disinfettante normalmente in commercio. Attenetevi alle indicazioni del fabbricante.

Per la pulizia non usate in nessun caso detersivi abrasivi oppure forti, spirito, benzina o simili. Tali mezzi potrebbero danneggiare le superfici pregiate.

6. Cosa fare se...

... non appare nessun'indicazione del peso?

- La bilancia è accesa?

- Controllate le batterie.

– Il contatto a connettore verso la bilancia è collegato correttamente?

... prima della pesatura non appare 0.0?

- Premete di nuovo il tasto di Start, quando lo fate la bilancia non deve essere caricata.

... prima della pesatura non appare 0.0, ma invece ----?

- Premete di nuovo il tasto di Start, quando lo fate la bilancia non deve essere caricata.

... un segmento non sempre si illumina oppure non si illumina affatto?

– Il punto corrispondente presenta un errore. Mettetevi in contatto con il servizio manutenzione.

... la segnalazione appare?

- La tensione della batteria comincia a calare. Dovreste sostituire le batterie nei prossimi giorni.

... la segnalazione bAET appare?

- Le batterie sono scariche. Inserite delle batterie nuove.

... la segnalazione STOP appare?

– Il carico massimo è stato superato.

... Il display lampeggia?

- Se avete appena attivato la funzione Hold oppure Tara, per favore attendete fino a quando la bilancia ha rilevato un peso che rimane costante. Il display cesserà quindi di lampeggiare.

- Se non ha avuto luogo in precedenza nessun'attivazione di una funzione, scaricate la bilancia ed attendete fino a quando viene visualizzato 0.0 e pesate quindi ancora una volta.

... appare la segnalazione E seguita da XX.XX?

- Premete il tasto Start. La bilancia funziona quindi normalmente. Se ciò non dovesse accadere, mettetevi in contatto con il Servizio Manutenzione.

Se ciò non dovesse verificarsi, interrompete l'alimentazione elettrica, rimovendo per breve tempo le batterie. Se anche questo provvedimento rimane senza risultato, met- tetevi in contatto con il servizio manutenzione.

7. Manutenzione

La vostra bilancia seca lascia la fabbrica con una precisione superiore a ± 0,15%. Per raggiungere questa precisione anche successivamente, il prodotto deve essere installato accuratamente e sottoposto a manutenzione regolarmente. A seconda della frequenza dell'uso consigliamo una manutenzione ad intervalli da 3 a 5 anni. Fate attenzione a far intervenire a tale scopo un servizio manutenzione qualificato. In caso di dubbi il Servizio Assistenza Tecnica Clienti della seca vi aiuterà.

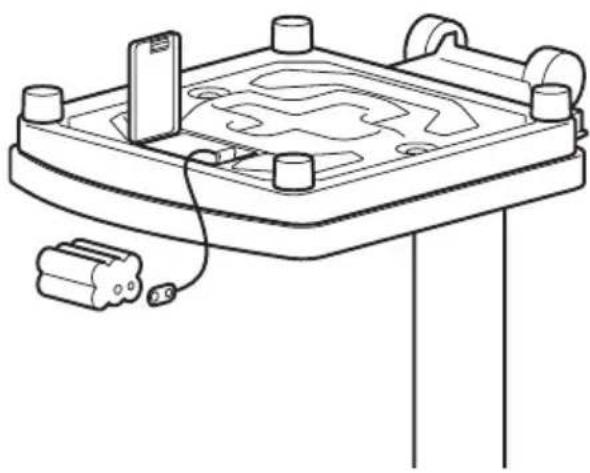

Sostituzione della batteria

Quando nel display appare la segnalazione □ oppure bAtt, dovreste sostituire le batterie. Vi occorrono 6 batterie mignon, tipo AA, 1,5 Volt.

• Rovesciate la bilancia, facendo attenzione, in modo da rendere accessibile il fondo della bilancia.
• Premete la chiusura del vano batterie nella direzione indicata dalla scritta in rilievo "Battery" ed aprite il coperchio ribaltandolo.
• Estraete il portapile con la batteria.
• Rimuovete le batterie usate e sistemate le nuove batterie nel portapile.

Fate attenzione che la polarità sia giusta.

• Mettete il portapile con le batterie nel vano batterie
• Chiudete il coperchio
  – Rovesciate quindi di nuovo la bilancia.

8. Specifiche tecniche

Dimensioni

Altezza: 292 mm

Larghezza: 830 mm

Profondità: 390 mm

Dimensioni delle cifre 20 mm

Peso proprio ca. 6,8 kg

Campo di temperatura +10 °C fino a +40 °C

Alimentazione Batteria/alimentatore (opzione)

apparecchio con isolamento

di protezione,

classe di protezione II:

apparecchio elettromedicale, tipo B:

Portata massima 200 kg/450 lbs/32 sts

Divisione fine 100 g/0.2 lbs

Precisione superiore a ± 0,15 %

Funzioni commutazione dell'unità di misura,

Tara, Hold, Body-Mass-Index

9. Parti di ricambio ed accessori

Alimentazione elettrica

Alimentatore dipendente dal modello

Alimentatore a spina, Euro: 230V\~ / 50Hz / 12V= / 150mA

Alimentatore a commutazione: 100-240V\~ / 50-60Hz / 12V= / 0.5A

Utilizzate esclusivamente gli alimentatori rete a spina con tensione d'uscita da 9V oppure a 12 Volt stabilizzati. Alimentatori rete normalmente in commercio possono fornire una tensione più elevata di quando vi venga dichiarato e quindi possono dare luogo a danni alla bilancia.

10. Smaltimento

Smaltimento dell'apparecchio

Non smaltire l'apparecchio con i rifiuti domestici. L'apparecchio deve essere adeguatamente smaltito come rottame elettronico. Rispettare le norme nazionali in materia. Per ulteriori informazioni rivolgersi al nostro Servizio Assistenza all'indirizzo:

[e-mail]

Batterie

Non gettate le batterie usate nei rifiuti domestici. Smaltitele tramite centri di raccolta nelle vostre vicinanze. Nell'acquisto scegliete delle batterie poco inquinanti senza mercurio (Hg), cadmio (Cd) e senza piombo (Pb).

11. Garanzia

Per difetti che si possono ricondurre ad errori di materiale o di fabbricazione vale un termine di garanzia di due anni a partire dalla consegna. Tutte le parti mobili come, ad esempio, batterie, cavi, alimentatori, accumulatori, ecc, ne sono escluse. Difetti che sono coperti dalla garanzia, verranno eliminati gratuitamente per il cliente contro presentazione della ricevuta d'acquisto. Non è possibile prendere in considerazione altre pretese. I costi del trasporto di andata e di ritorno sono a carico del cliente, se l'apparecchio si trova in un luogo diverso dal domicilio del cliente. Nel caso di danni dovuti al trasporto i diritti di garanzia si possono far valere solo, se per il trasporto si è utilizzato l'imballaggio originale completo e la bilancia vi è stata fissata in modo conforme allo stato dell'imballaggio originale. Conservate quindi le parti dell'imballaggio.

Non vi è nessuna garanzia, se l'apparecchio è stato aperto da persone, che non sono state esplicitamente autorizzate a ciò dalla seca.

Preghiamo i clienti all'estero di rivolgersi nei casi previsti dalla garanzia direttamente al venditore del rispettivo Paese.

La bilancia pesapersone non automatica

La bilancia risponde alle vigenti esigenze poste dalle seguenti direttive: 93/42/CEE in materia di prodotti medicali.
