Tipo de produto	Multímetro digital
Marca	Velleman
Modelo	DVM040
Dimensões (C x L x A)	200 x 92 x 60 mm
Peso	230 g
Alimentação	Pilha 9 V (6F22)
Categoria de segurança	CAT III 1000 V / CAT IV 600 V
Grau de poluição	2 (ambiente doméstico e escritório)
Display	LCD 2000 contagens com retroiluminação
Tensão contínua (DCV)	200 mV a 1000 V, precisão ±0,5% + 3 dígitos
Tensão alternada (ACV)	200 mV a 750 V, precisão ±1,0% + 5 dígitos, True RMS
Corrente contínua (DCA)	200 µA a 10 A, precisão ±1,0% + 5 dígitos
Corrente alternada (ACA)	200 µA a 10 A, precisão ±1,5% + 5 dígitos, True RMS
Resistência	200 Ω a 200 MΩ, precisão ±0,8% + 5 dígitos
Capacitância	10 nF a 100 mF, precisão ±4,0% + 25 dígitos
Frequência	10 Hz a 10 MHz, precisão ±0,1% + 2 dígitos
Indutância	2 mH a 20 H, precisão ±3,0% + 15 dígitos
Temperatura	-20 °C a 1000 °C (tipo K), precisão ±2,0% + 3 °C
Teste de diodo e continuidade	Sim (limiar de continuidade < 100 Ω)
Funções especiais	Detecção NCV, teste de linha, retenção (HOLD), MAX/MIN, modo relativo, desligamento automático
Proteção contra sobrecargas	Fusíveis: F 0,5 A / 1000 V e F 10 A / 1000 V (cerâmico)
Manutenção e limpeza	Limpar com um pano úmido e detergente suave; não usar solventes
Peças sobressalentes e reparabilidade	Fusíveis e pilha substituíveis pelo usuário; dirija-se a um revendedor autorizado para qualquer outro reparo
Informações gerais	Uso interno apenas; altitude máx. 2000 m; temperatura de operação 0-40 °C

Perguntas frequentes - DVM040 VELLEMAN

Como medir uma tensão contínua?

Insira a ponta de prova vermelha no terminal '°C/°F V Ω ➤ + Hz % mF' e a preta no 'COM'. Gire o seletor para a posição V (DC). Toque as pontas: vermelha no lado positivo, preta no negativo. Leia a tensão no visor. Não exceda 1000 V DC.

O que significa 'OL' no visor?

'OL' significa OverLoad (excedeu a faixa). Isso indica que a medição ultrapassou a faixa selecionada. Gire o seletor para uma faixa superior.

Como testar um diodo com o DVM040?

Gire o seletor para a posição de diodo (símbolo ➤). Insira a ponta de prova vermelha em '°C/°F V Ω ➤ + Hz % mF' e a preta em 'COM'. Coloque a ponta vermelha no ânodo e a preta no cátodo. O visor mostra a tensão direta. Em polarização reversa, 'OL' é exibido.

Qual pilha o multímetro usa e como substituí-la?

O DVM040 usa uma pilha 9 V (6F22). Para substituí-la, desligue o aparelho e desconecte as pontas de prova. Remova o parafuso traseiro, abra a caixa, troque a pilha respeitando a polaridade e feche novamente.

Posso medir a capacitância em um circuito energizado?

Não, nunca meça capacitância em um circuito energizado. Sempre descarregue os capacitores antes da medição para evitar danos ao aparelho e para sua segurança.

Como usar a função NCV (detecção de tensão sem contato)?

Remova as pontas de prova. Gire o seletor para a posição NCV. Aproxime a parte superior do multímetro de um condutor. O LED pisca e um bipe sonoro soa na presença de tensão. A intensidade é exibida no visor.

O que fazer se o aparelho não ligar?

Verifique primeiro a pilha. Se o ícone de pilha fraca aparecer, substitua-a. Se o problema persistir, verifique os fusíveis (F 0,5 A e F 10 A). Se tudo estiver em ordem, entre em contato com um revendedor autorizado.

Qual é a categoria de sobretensão deste multímetro?

O DVM040 é certificado CAT III 1000 V e CAT IV 600 V. É adequado para medições em circuitos de distribuição (CAT III) e na alimentação primária (CAT IV) dentro dos limites de tensão especificados.

Como medir uma corrente superior a 200 mA?

Para uma corrente entre 200 mA e 10 A, insira a ponta de prova vermelha no terminal '10A' (em vez de 'μA/mA'). Selecione a faixa de corrente adequada (2A ou 10A). Respeite os limites de tensão: não exceda 250 V em relação à terra.

A retroiluminação permanece acesa permanentemente?

Não, a retroiluminação desliga automaticamente após cerca de 10 segundos. Você pode reativá-la pressionando o botão correspondente por 1 a 2 segundos.

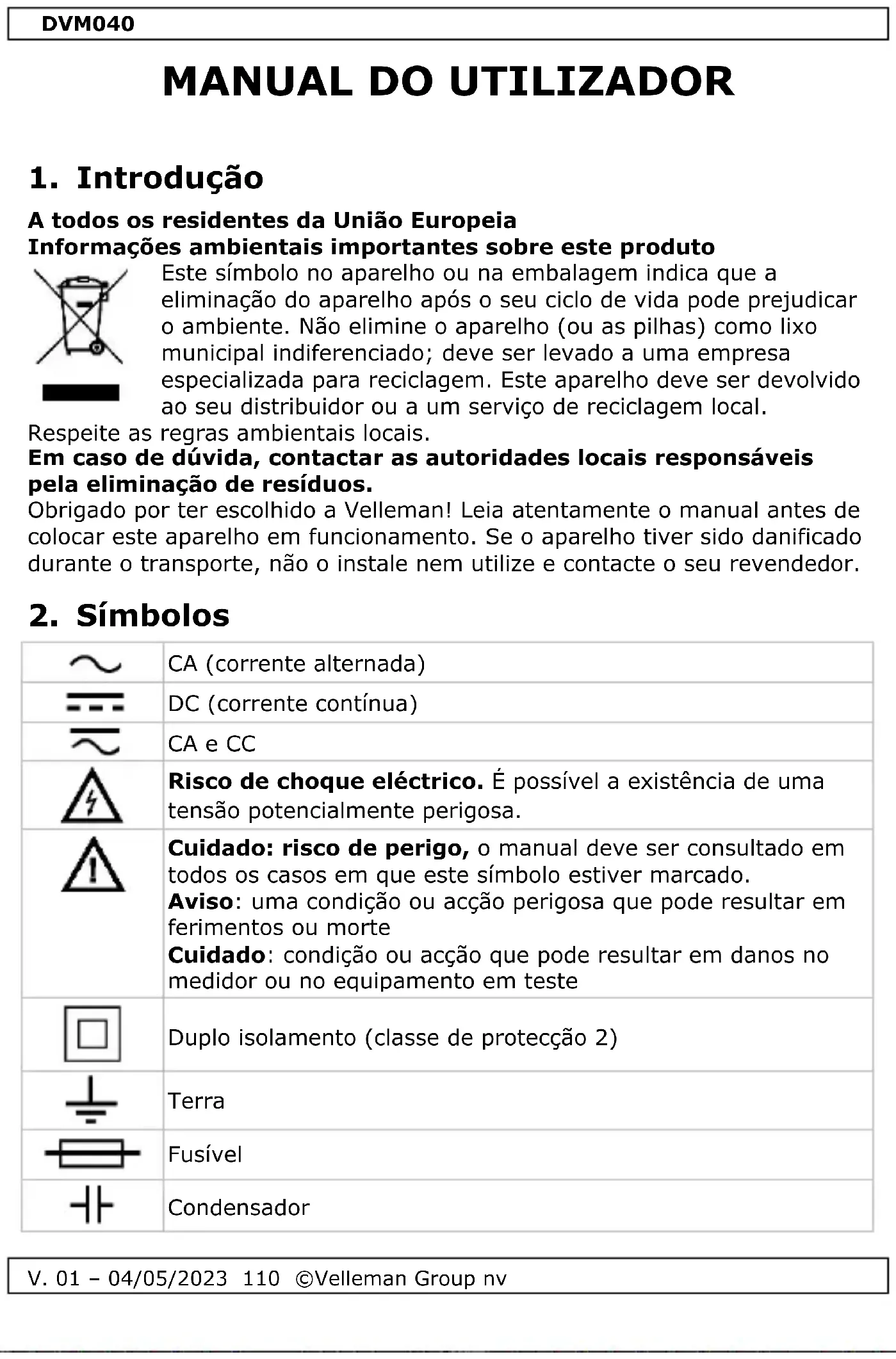

MANUAL DE UTILIZADOR DVM040 VELLEMAN

A todos os residentes da União Europeia

Informações ambientais importantes sobre este produto

Este símbolo no aparelho ou na embalagem indica que a eliminação do aparelho após o seu ciclo de vida pode prejudicar o ambiente. Não elimine o aparelho (ou as pilhas) como lixo municipal indiferenciado; deve ser levado a uma empresa especializada para reciclagem. Este aparelho deve ser devolvido ao seu distribuidor ou a um serviço de reciclagem local.

Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado durante o transporte, não o instale nem utilize e contacte o seu revendedor.

1. Símbolos

	CA (corrente alternada)
	DC (corrente contínua)
	CA e CC
	Risco de choque eléctrico. É possível a existência de uma tensão potencialmente perigosa.
	Cuidado: risco de perigo, o manual deve ser consultado em todos os casos em que este símbolo estiver marcado.Aviso: uma condição ou acção perigosa que pode resultar em ferimentos ou morteCuidado: condição ou acção que pode resultar em danos no medidor ou no equipamento em teste
	Duplo isolamento (classe de protecção 2)
	Terra
	Fusível
	Condensador

DVM040

Díodo

Continuidade

3. Orientações gerais

Consulte a Garantia de Qualidade e Assistência Técnica Velleman® nas últimas páginas deste manual.

Este símbolo indica: Ler instruções

A não leitura das instruções e do manual pode provocar danos, ferimentos ou morte.

Uma condição ou acção perigosa que pode resultar em ferimentos ou morte.

Este símbolo indica: Risco de perigo/dano

Risco de uma condição ou acção perigosa que pode resultar em danos, ferimentos ou morte.

Este símbolo indica: Atenção; informações importantes

Ignorar esta informação pode conduzir a situações perigosas.

AVISO: Para evitar choques eléctricos, desligue sempre os

cabos de teste antes de abrir a caixa. Para evitar riscos de incêndio, utilize apenas fusíveis com as mesmas classificações que as especificadas neste manual.

Nota: consultar o aviso no compartimento das pilhas.

Evitar o frio, o calor e as grandes oscilações de temperatura.

Quando o aparelho for deslocado de um local frio para um local quente, deixe-o desligado até atingir a temperatura ambiente. Isto para evitar a condensação e erros de medição.

Proteger este aparelho contra choques e abusos. Evitar a força bruta durante a utilização.

Dispositivo com grau de poluição 2. Apenas para utilização em interiores. Manter este aparelho afastado da chuva, humidade, salpicos e gotas de líquidos. Não se destina a utilização industrial.

Consultar o §8 Grau de poluição.

Mantenha o aparelho afastado de crianças e de utilizadores não autorizados.

DVM040

	Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos eléctricos.
	Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho.Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.
	Este é um instrumento de medição da categoria de instalação CAT III e CAT IV. Ver §7 Sobretensão/categoria de instalação.
	Leia atentamente esta adenda e o manual. Familiarize-se com as funções do aparelho antes de o utilizar.
	Qualquer modificação do aparelho é proibida por razões de segurança. Os danos causados por modificações efectuadas pelo utilizador no aparelho não são cobertos pela garantia.
	Utilize o aparelho apenas para o fim a que se destina. A utilização do aparelho de forma não autorizada anula a garantia. Os danos causados pelo desrespeito de determinadas directrizes deste manual não estão cobertos pela garantia e o revendedor não se responsabiliza por quaisquer defeitos ou problemas daí resultantes.

4. Manutenção

Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho. Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.

Antes de efectuar quaisquer actividades de manutenção, desligue os cabos de teste das tomadas.

Para obter instruções sobre a substituição da bateria ou do fusível, consulte §11 Substituição da bateria e do fusível.

Não aplique abrasivos ou solventes no aparelho. Utilize um pano húmido e um detergente suave para efeitos de limpeza.

5. Durante a utilização

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos eléctricos.

- Se o equipamento for utilizado de uma forma não especificada pelo fabricante, a protecção fornecida pelo equipamento pode ser prejudicada.

DVM040

• Nunca exceder o valor-limite de protecção. Este valor-limite é indicado separadamente nas especificações para cada gama de medição.
• Não tocar nos terminais não utilizados quando o medidor está ligado a um circuito que está a ser testado.
• Nunca utilize o medidor em instalações CAT III quando estiver a medir tensões que possam exceder a margem de segurança de 1000 V acima da terra.
• Nunca utilizar o medidor em instalações CAT IV quando medir tensões que possam exceder a margem de segurança de 600 V acima da terra.
• Colocar o selector de gama na sua posição mais elevada se a intensidade da carga a medir for desconhecida de antemão.
• Desligue os cabos de teste do circuito testado antes de rodar o selector de gama para mudar de função.
• Ao efectuar medições num aparelho de TV ou em circuitos de alimentação comutados, lembre-se sempre de que o medidor pode ser danificado por quaisquer impulsos de tensão de alta amplitude nos pontos de teste.
• Tenha sempre cuidado ao trabalhar com tensões superiores a 60 VDC ou 30 VAC rms. Mantenha os dedos sempre atrás das barreiras da sonda durante a medição.
• Nunca efectuar medições de resistência, díodos ou continuidade em circuitos sob tensão. Certifique-se de que todos os condensadores do circuito estão vazios.

6. Descrição geral

Consulte a ilustração na página 2 deste manual:

1. Posição de indução de tensão sem contacto (NCV)
2. Indicador LED
3. Ecrã LCD iluminado
4. Botões de função
5. Interruptor rotativo

6. "Conector "10A
   Introduzir o cabo de teste vermelho neste conector para medir uma corrente máxima de 10 A.

7. "Conector "L/μA/mA Introduzir o cabo de teste vermelho neste conector para medir uma corrente máxima de 500 mA.

8. "Tomada "°C/°F V Ω ➕ ➕ Hz % C Introduza o cabo de teste vermelho (positivo) neste conector para medir a tensão e a resistência.

9. Tomada "COM" Introduzir o fio de teste preto (negativo).

V. 01 - 04/05/2023 113 ©Velleman Group nv

7. Categoria de sobretensão/instalação

Os DMM são classificados em função do risco e da gravidade da sobretensão transitória que pode ocorrer no ponto de ensaio. Os transientes são explosões de energia de curta duração induzidas num sistema, por exemplo, causadas pela queda de um raio numa linha eléctrica.

As categorias existentes de acordo com a norma EN 61010-1 são:

CAT I	Um medidor com classificação CAT I é adequado para medições em circuitos electrónicos protegidos que não estão directamente ligados à rede eléctrica, por exemplo, circuitos electrónicos, sinais de controlo...
CAT II	Um contador com classificação CAT II é adequado para medições em ambientes CAT I e em aparelhos monofásicos ligados à rede eléctrica por meio de uma ficha e circuitos num ambiente doméstico normal, desde que o circuito esteja afastado pelo menos 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Por exemplo, electrodomésticos, ferramentas portáteis...
CAT III	Um medidor com classificação CAT III é adequado para medições em ambientes CAT I e CAT II, bem como para medições em aparelhos (fixos) monofásicos ou polifásicos que se encontrem a pelo menos 10 m de distância de um ambiente CAT IV, e para medições em equipamentos de nível de distribuição (caixas de fusíveis, circuitos de iluminação, fornos eléctricos).
CAT IV	Um medidor com classificação CAT IV é adequado para medições em ambientes CAT I, CAT II e CAT III, bem como no nível de alimentação primária.Note-se que, para todas as medições em equipamentos cujos cabos de alimentação correm no exterior (aéreos ou subterrâneos), deve ser utilizado um medidor CAT IV.

Aviso:

Este dispositivo foi concebido em conformidade com a norma EN 61010-1, categoria de instalação CAT III 1000 V. Isto implica que se aplicam determinadas restrições de utilização relacionadas com tensões e picos de tensão que podem ocorrer no ambiente de utilização. Consulte a tabela acima.

Este dispositivo só é adequado para medições até 1000 V em CAT III ou até 600 V em CAT IV

8. Grau de poluição

A norma IEC 61010-1 especifica diferentes tipos de ambientes poluídos, para os quais são necessárias diferentes medidas de protecção para garantir a segurança. Os ambientes mais severos requerem mais protecção e a protecção contra a poluição que se encontra num determinado ambiente depende principalmente das propriedades do isolamento e do invólucro. A classificação do grau de poluição do DVM indica em que ambiente o dispositivo pode ser utilizado.

Grau de poluição 1	Não existe poluição ou existe apenas poluição seca e não condutora. A poluição não tem qualquer influência. (só se encontra em invólucros hermeticamente fechados)
Grau de poluição 2	Apenas ocorre poluição não condutora. Ocasionalmente, é de esperar uma condutividade temporária causada por condensação. (os ambientes domésticos e de escritório enquadram-se nesta categoria)
Grau de poluição 3	Ocorre poluição condutora ou poluição seca não condutora que se torna condutora devido à condensação que é de esperar.(ambientes industriais e ambientes expostos ao ar exterior - mas não em contacto com a precipitação)
Grau de poluição 4	A poluição gera uma condutividade persistente causada por poeiras condutoras ou pela chuva ou neve (ambientes exteriores expostos e ambientes onde ocorrem níveis elevados de humidade ou concentrações elevadas de partículas finas)

Aviso: Este dispositivo foi concebido de acordo com a norma EN 61010-1, grau de poluição 2. Isto implica que se aplicam determinadas restrições de utilização relacionadas com a poluição que pode ocorrer no ambiente de utilização. Consulte a tabela acima.

Este dispositivo só é adequado para medições em ambientes da classe 2 de grau de poluição.

9. Especificações

Este aparelho não está calibrado aquando da compra!

Regulamentos relativos ao ambiente de utilização:

Utilizar este aparelho apenas para medições em ambientes CAT I, CAT II, CAT III e CAT IV (ver §7).

Utilizar este aparelho apenas num ambiente com grau de poluição 2 (ver §8).

As condições de trabalho ideais incluem:

• temperatura: 18 °C a 28 °C
- humidade relativa: máx. 80 % HR
- altitude: máx. 2000 m (6560 pés)

Desligamento automático: desliga-se automaticamente cerca de 15 minutos após o contador ter sido ligado

Indicação de sobrecarga: "OL"

Indicação da polaridade: negativo "-"

Temperatura de funcionamento: 0°C-40°C

Temperatura de armazenamento: -10°C-60°C

Indicação de bateria fraca:

sonda de teste: CAT III 1000 V / CAT IV 600 V, L = 100 cm

Exibir contagens	Contagens de 2000
Tamanho do LCD (mm)	56 x 32
Tensão DC:	200mV / 2V / 20V / 200V / 1000V
Tensão AC:	200mV / 2V / 20V / 200V / 750V
Corrente DC:	200μA / 2mA / 20mA / 200mA /2A / 10A
Corrente AC:	200μA / 2mA / 20mA / 200mA /2A / 10A
Resistência:	200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ / 20MΩ /200M Ω
Seleção de intervalo	Gama manual
Controlo de continuidade	Sim
Teste de díodos	Sim
Retenção de dados	Sim
Teste da bateria (1,5V/3V/9V)	Não
Indicação de excesso de gama	Sim
Luz LED/flash	Não
Luz de fundo	Sim
Desligamento automático	Sim
Ecrã do ícone da unidade	Sim
Indicação de bateria fraca	Sim
Protecção contra excesso de alcance	Sim
Detecção de NCV	Sim
Detecção de fio vivo	Sim

DVM040

Medição True RMS	Sim
Bateria	9V (6F22) x 1
Tamanho do produto (mm)	200x92x60
Peso do produto (g)	230
Categoria de segurança	CATIII 1000V / CAT IV 600V
Classificação IP	IP20
Fusíveis	SubstituívelF 0,50 A / 1000 V, 6,35 x 32 mm cerâmicaF 10A / 1000V, 6,35 x 32 mm cerâmica

9.1 TENSÃO DC E AC

Impedância de entrada: 10MΩ Tensão máxima de entrada: 1000V DC ou 750V AC RMS Gama de frequências: 40Hz - 400Hz, Ecrã: TRUE RMS

Protecção contra sobrecarga: fusível F500mA/1000V para a gama de mA Fusível F10A/1000V para gama 10A Gama de frequências: 40Hz - 400Hz, Ecrã: TRUE RMS

Protecção contra sobrecarga:

F 0,50 A / 1000 V, 6,35 x 32 mm

F 10A / 1000V, 6,35 x 32 mm

V. 01 - 04/05/2023 117 ©Velleman Group nv

9.3 RESISTÊNCIA

Não efectuar medições de resistência em circuitos sob tensão

Gama	Resolução	Exactidão
200Ω	0.1Ω	±0.8%±5
2kΩ	1Ω	±0.8%±5
20kΩ	10Ω	±0.8%±5
200kΩ	100Ω	±0.8%±5
2MΩ	1kΩ	±0.8%±5
20MΩ	10kΩ	±1.0%±10
200MΩ	0,1MΩ	±5%±10

Protecção contra sobrecarga: 250 V DC ou AC rms

9.4 DÍODO E CONTINUIDADE

Não efectuar medições de díodos ou de continuidade em circuitos sob tensão.

descrição

o ecrã lê a tensão de avanço aproximada do díodo

O sinal sonoro incorporado soa se a resistência for inferior a 100 Ω

9.5 TEMPERATURA

Unid	Gama	Resolução	Exactidão
°C	-20°C~ 0°C	1°C	±4°C
	0°C~400°C		±(2.0%+3d)
	400°C~1000°C		±(3.0%+3d)
°F	-4°F~50°F	1°F	±5°F
	50°F~750°F		±(2.0%+5d)

DVM040

750°F~1832°F

±(3.0%+5d)

9.6 INDUCTÂNCIA

Gama	Resolução	Exactidão
2mH	0,001mH	±(3,0% de leitura + 15 dígitos)
20mH	0,01mH
200mH	0,1mH	±(3,5% de leitura + 15 dígitos)
2H	0.001H	±(3,5% de leitura + 20 dígitos)
20H	0.01H

Protecção contra sobrecarga: 36VDC ou AC RMS

9.7 CAPACITÂNCIA

Gama	Resolução	Exactidão
10nF	0,01nF	±(4,0% de leitura + 25 dígitos)
100nF	0,1nF	±(4,0% de leitura + 15 dígitos)
1μF	0,001μF
10μF	0,01μF
100μF	0,1μF
1mF	1μF	±(5,0% de leitura + 25 dígitos)
10mF	10μF
100mF	100μF

Protecção contra sobrecarga: 250V DC ou 250V AC RMS
Nota: É normal que o pequeno valor da capacitância não retorne a zero, deduzir as leituras durante a medição para obter o valor exacto.

9.8 FREQUÊNCIA

Gama	Resolução	Exactidão
10Hz	0,01Hz	±(0,1% leitura + 2 dígitos)
100Hz	0,1Hz
1kHz	0,001kHz
10kHz	0,01kHz
100kHz	0,1 kHz
1MHz	0,001MHz
10MHz	0,01MHz

Protecção contra sobrecarga: 250 V DC ou AC rms

V. 01 - 04/05/2023 119 ©Velleman Group nv

10. Funcionamento

10.1 MEDIÇÃO DE TENSÃO DC + AC

Não medir circuitos que possam conter tensões > 1000 VDC ou > 750 VAC

Tenha muito cuidado ao medir tensões superiores a 60 VDC ou 30 VAC rms. Durante a medição, colocar sempre os dedos por trás dos bordos de protecção das sondas de teste!

1. Introduzir o cabo de teste vermelho na tomada "°C/°F V Ω ➕ + Hz % mF" e introduzir o cabo de teste preto na tomada "COM".
2. Colocar o interruptor rotativo na posição de tensão (V)
3. Encostar a ponta de prova de medição preta ao lado negativo do circuito; encostar a ponta de prova de medição vermelha ao lado positivo do circuito.
4. Ler a tensão no ecrã LCD. A polaridade da ligação do cabo de teste vermelho será indicada ao efectuar a medição da tensão CC.

Notas

• Coloque o interruptor rotativo na gama superior se não conhecer a gama actual em teste e, em seguida, desça até obter a melhor precisão.
• Para evitar choques eléctricos e/ou danos no instrumento, não tente efectuar qualquer medição de tensão que possa exceder 750VRMS.
• É uma situação normal e não afecta a medição, uma vez na gama de mV ou V, mesmo sem entrada ou ligação com cabo de teste, o medidor mostra o valor no LCD.
• Um excesso de gama é indicado por OL ou -OL. Definir para um intervalo superior.

10.2 MEDIÇÃO DE CORRENTE DC

Não medir circuitos que possam conter tensões > 1000 VDC ou > 750 VAC

Tenha muito cuidado ao medir tensões superiores a 60 VDC ou 30 VAC rms.

Durante a medição, colocar sempre os dedos por trás dos bordos de protecção das sondas de teste!

DVM040

1. Retirar a alimentação do circuito em ensaio e descarregar os condensadores do circuito, colocar o interruptor rotativo na gama de medição da corrente.
2. Introduzir a ficha banana do cabo de ensaio preto na tomada COM negativa, para medições de corrente inferiores a 200 mA, introduzir a ficha banana do cabo de ensaio vermelho na tomada μA/mA, para medições de corrente entre 200 mA e 10 A, introduzir a ficha banana do cabo de ensaio vermelho na tomada 10 A.
3. Interromper o circuito em teste, ligar o fio de teste preto ao lado mais negativo da interrupção e ligar o fio de teste vermelho ao lado mais positivo da interrupção.
4. Ligar a alimentação do circuito em teste e ler o valor no ecrã LCD.
5. Desligar a alimentação do circuito em ensaio e descarregar todos os condensadores, retirar os cabos de ensaio e recuperar o circuito medido.

Notas

• Para evitar danos no medidor, verificar o fusível do medidor antes da medição da corrente.
• Utilizar os terminais, a função e a gama adequados para qualquer medição de corrente
• Nunca tentar um potencial de circuito aberto à terra superior a 250 V, não colocar os cabos de ensaio em paralelo com um circuito ou componente quando os cabos de ensaio estiverem ligados aos terminais de corrente
• Um excesso de gama é indicado por OL ou -OL. Definir para um intervalo superior.

10.3 MEDIÇÃO DA RESISTÊNCIA

Não efectuar medições de resistência em circuitos sob tensão. Certifique-se de que todos os condensadores do circuito estão esgotados. Retire as pilhas e desligue os cabos de alimentação.

1. Coloque o interruptor rotativo no intervalo de resistência (Ω) pretendido.
2. Insira a ficha banana do cabo de teste preto na tomada COM negativa, insira a ficha banana do cabo de teste vermelho na tomada "°C/°F V Ω Hz % mF" positiva.
3. Encostar as pontas das sondas de teste ao circuito ou à peça em teste. É preferível desligar um lado da peça a testar para que o resto do circuito não interfira com a leitura da resistência.
4. Ler a resistência no ecrã LCD

Notas

• O valor medido de uma resistência num circuito é normalmente diferente do valor nominal da resistência, porque a corrente de teste do medidor flui através de todos os caminhos possíveis entre as pontas de prova.
• Para garantir a melhor precisão na medição de baixa resistência, ligar ambos os cabos de teste antes da medição e subtrair este valor de resistência dos cabos de teste.
• Para medições de resistência elevada, o medidor pode demorar alguns segundos a estabilizar as leituras.
• No circuito aberto, o visor do medidor OL indica o excesso de gama

10.4 TESTE DE DÍODOS E DE CONTINUIDADE

Não efectuar medições de díodos ou de continuidade em circuitos sob tensão. Certifique-se de que todos os condensadores do circuito estão vazios.

1. Colocar o interruptor rotativo na posição
2. Insira a ficha banana do cabo de teste preto na tomada COM negativa, insira a ficha banana do cabo de teste vermelho na tomada "°C/°F V Ω ➤ +Hz % mF" positiva.
3. Colocar o fio de teste vermelho no ânodo do díodo e o fio de teste preto no cátodo do díodo, o medidor mostrará a tensão directa aproximada do díodo, a tensão inversa indicará OL.
4. Toque as pontas de prova de teste no circuito ou fio que deseja verificar, o valor máximo da resistência sob verificação será mostrado no visor, se a resistência for inferior a 100Ω, o sinal sonoro soará.

Notas

• Num circuito, um bom díodo deve produzir uma leitura de tensão de polarização directa, no entanto, a leitura de polarização inversa pode ser variável com base na resistência de outras vias entre as pontas de prova.
• Para evitar choques eléctricos, nunca medir a continuidade em circuitos de fios com tensão.

10.5 MEDIÇÃO DA INDUTÂNCIA

1. Coloque o interruptor rotativo na gama de indutância (L) pretendida. Comece com a definição H. Se o valor for inferior a 1 H, nude para a definição mH.

DVM040

1. Introduzir a ficha banana do cabo de ensaio preto na tomada COM negativa e a ficha banana do cabo de ensaio vermelho na tomada L A/mA positiva
2. Encostar a ponta do cabo de ensaio preto à parte negativa da indutância a medir e a ponta do cabo de ensaio vermelho à parte positiva da indutância a medir.
3. Ler o valor da indutância no ecrã LCD.

Notas

- O teste pode demorar mais tempo para que os condensadores grandes se carreguem; aguarde até que as leituras assentem antes de terminar o teste.

10.6 MEDIÇÃO DA CAPACITÂNCIA

Não efectuar medições de capacitância em circuitos sob tensão. Certifique-se de que todos os condensadores do circuito estão esgotados.

1. Colocar o interruptor rotativo na gama de capacitância (C) pretendida.
2. Insira a ficha tipo banana do cabo de teste preto na tomada COM negativa, insira a ficha tipo banana do cabo de teste vermelho na tomada "°C/°F V Ω ➕ Hz % mF" positiva.
3. Encostar os cabos de teste ao condensador a ser testado e ler o valor da capacitância no visor.

Notas

• O teste pode demorar mais tempo para que os condensadores grandes se carreguem; aguarde até que as leituras assentem antes de terminar o teste.
• Para melhorar a precisão das medições inferiores a 10nF, subtrair a capacitância residual do medidor e dos cabos de teste.

10.7 MEDIÇÃO DE FREQUÊNCIA

Para evitar choques eléctricos, não aplique mais de 250 V CC ou 250 V CA rms antes de efectuar medições de frequência.

1. Coloque o selector rotativo na gama de frequências (Hz) pretendida.

DVM040

1. Introduzir a ficha banana do cabo de teste preto na tomada COM negativa e a ficha banana do cabo de teste vermelho na tomada positiva (Hz).
2. Encostar as pontas dos cabos de teste ao circuito a ser testado.
3. Ler o valor da frequência no ecrã LCD.

10.8 DETECÇÃO DE NCV (TENSÃO SEM CONTACTO)

Devido a uma fonte de interferência externa, esta função pode provocar uma detecção de tensão incorrecta; o resultado da detecção serve apenas de referência.

1. Remover os cabos de teste e colocar o interruptor rotativo na posição NCV e o ecrã LCD EF, contactar a parte superior do medidor com o circuito em teste, o LED indicador piscará e soará um sinal sonoro, a intensidade do sinal é mostrada no ecrã LCD.

Notas

• O resultado da detecção é apenas para referência, não determinar a tensão APENAS através da detecção NCV.
• A detecção pode interferir com a concepção da tomada, a espessura do isolamento e outras condições variáveis.
• As fontes de interferência externas, como a lanterna, o motor, etc., podem provocar uma detecção incorrecta.

10.9 TESTE DE LINHA (RECONHECIMENTO DE FIO VIVO)

1. Colocar o interruptor rotativo na posição NCV, ligar o fio de teste vermelho à tomada "°C/°F V Ω ➕ Hz % mF". Se o cabo de teste vermelho for ligado a um fio eléctrico, o sinal sonoro do medidor será activado e o LED vermelho ficará intermitente; se o cabo de teste vermelho for ligado à linha de terra, o sinal sonoro não soará e o LED não ficará intermitente.

Notas

DVM040

- Quando o circuito está em fuga grave (aprox. mais de 15V), o fio de teste vermelho chega a contactar a linha de terra, o sinal sonoro do medidor será emitido e o LED ficará intermitente.

10.10 MAX/MIN

1. Pressione o botão MAX/MIN para activar o modo de gravação MAX/MIN, o ícone "MAX" aparecerá no visor, o medidor exibirá e manterá a leitura máxima e será actualizado apenas quando ocorrer um novo "max". O ícone "MIN" aparecerá no visor, o medidor exibirá e manterá a leitura mínima e será actualizado apenas quando ocorrer um novo "min".
2. Para sair do modo MAX/MIN, prima sem soltar o botão MAX/MIN durante 2 segundos.

10.11 MODO RELATIVO

A função de medição relativa permite-lhe efectuar medições relativas a um valor de referência armazenado. Pode ser armazenada uma tensão, corrente, etc. de referência e as medições podem ser efectuadas em comparação com esse valor. O valor apresentado é a diferença entre o valor de referência e o valor medido.

1. Prima o botão REL para guardar a leitura no visor LCD e o indicador REL aparecerá no visor LCD.
2. O ecrã LCD indica a diferença entre o valor armazenado e o valor medido
3. Prima o botão REL para sair do modo relativo.

10.12 RETROILUMINAÇÃO DO ECRÃ

Prima o botão durante 1 ou 2 segundos para ligar ou desligar a função de retroiluminação do visor; a retroiluminação desliga-se automaticamente após 10 segundos.

10.13 FUNÇÃO HOLD

A função de retenção congela a leitura no visor, pressione o botão HOLD momentaneamente para activar ou para sair da função de retenção.

11. Substituição da bateria e do fusível

	AVISO: Para evitar choques eléctricos, desligue sempre os cabos de teste antes de abrir a caixa. Para evitar riscos de incêndio, utilize apenas fusíveis com as mesmas classificações que as especificadas neste manual.Nota: consultar o aviso no compartimento das pilhas
	Não existem peças que possam ser reparadas pelo utilizador no interior do aparelho.Dirija-se a um revendedor autorizado para obter assistência e/ou peças sobresselentes.
	Desligue os cabos de teste das pontas de teste e retire os cabos de teste dos terminais de medição antes de substituir as baterias ou os fusíveis.

• Quando é apresentado o ecrã " ", a pilha deve ser substituída.
• Os fusíveis raramente precisam de ser substituídos e os fusíveis queimados resultam quase sempre de erro humano.

Para substituir a pilha:

• Desligar o instrumento. Desligar os cabos de teste.
• Retire o parafuso na parte de trás da caixa e abra-a com cuidado.
• Retire a pilha antiga e coloque uma nova.
• Fechar a caixa e apertar o parafuso.

Bateria: 9V (6F22) x 1, certifique-se de que respeita a polaridade

• Antes da substituição do fusível, certifique-se de que o multímetro está desligado da fonte de tensão externa e de outros instrumentos ligados.
• Utilizar apenas os fusíveis descritos na secção de dados técnicos! É proibida a utilização de fusíveis auxiliares, em especial de porta-fusíveis em curto-circuito, o que pode provocar a destruição do aparelho ou lesões corporais graves no operador.

Para substituir os fusíveis:

• Desligar o instrumento. Desligar os cabos de teste.
• Retire o parafuso na parte de trás da caixa e abra-a com cuidado.
• Retirar o fusível defeituoso e colocar um novo.
• Fechar a caixa e apertar o parafuso.

Fusíveis: F 0,50 A / 1000 V, 6,35 x 32 mm e F 10A / 1000V, 6,35 x 32 mm Certifique-se de que o aparelho está bem fechado e volte a colocar o rebordo de protecção no lugar antes de o utilizar.

12. Resolução de problemas

Se o aparelho apresentar um comportamento anormal durante a medição, isso significa que o fusível interno está defeituoso.

Tenha em atenção que um nível baixo de bateria pode levar a medições incorrectas. Substitua a pilha regularmente.

(Dica: a luminosidade reduzida da retroiluminação/do ecrã LCD indica um nível de bateria baixo).

Utilizar este aparelho apenas com acessórios originais. A Velleman nv não pode ser responsabilizada em caso de danos ou ferimentos resultantes da utilização (incorrecta) deste aparelho. Para obter mais informações sobre este produto e a versão mais recente deste manual, visite o nosso sítio Web www.velleman.eu. As informações contidas neste manual estão sujeitas a alterações sem aviso prévio.

© AVISO DE DIREITOS DE AUTOR

Os direitos de autor deste manual são propriedade do Velleman Group nv. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou reduzida para qualquer meio electrónico ou outro sem o consentimento prévio por escrito do detentor dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
