MANUAL DE UTILIZADOR NV100H HiKOKI

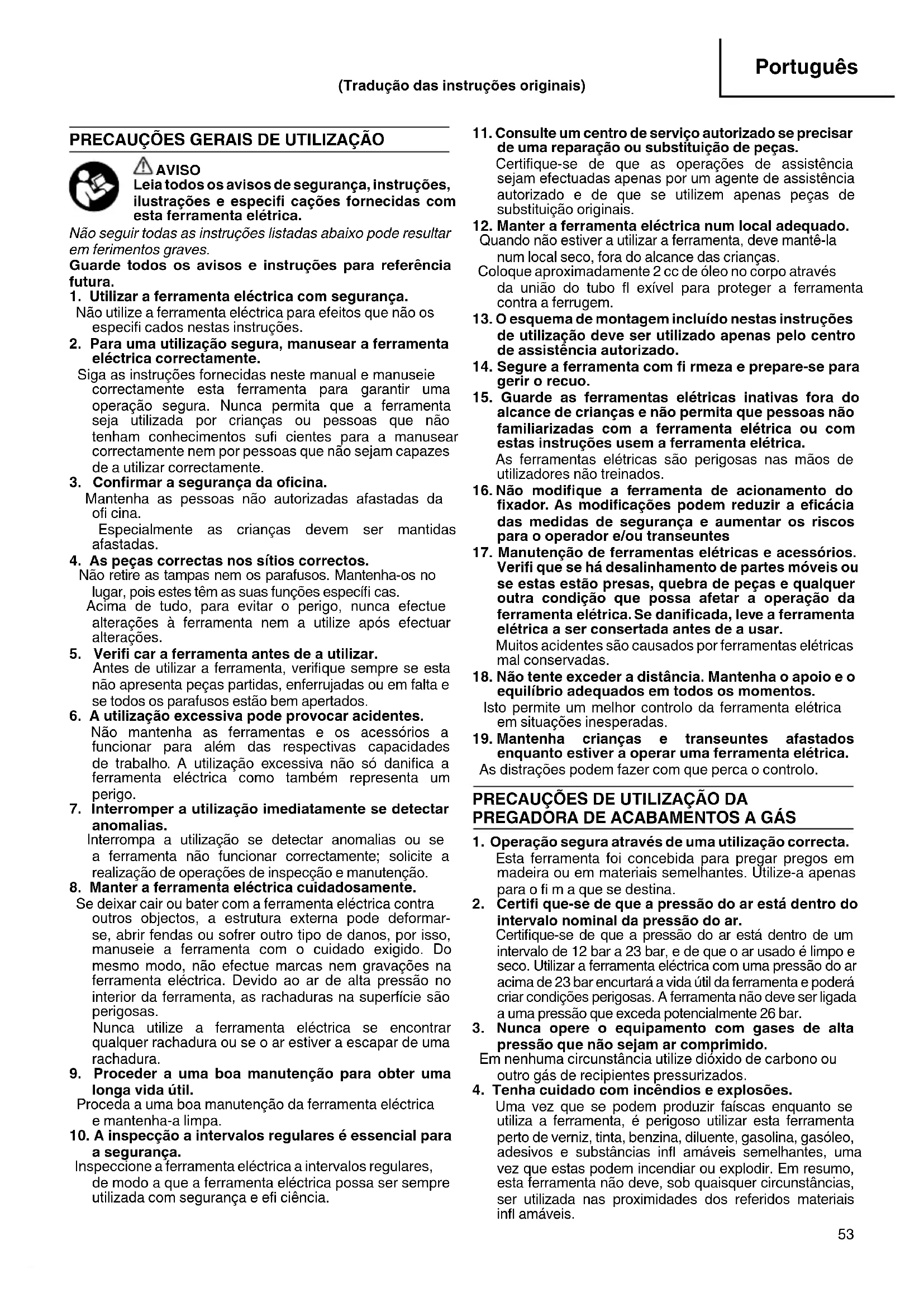

PRECAUÇÕES GERAIS DE UTILIZAÇÃO

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especifi cações fornecidas com esta ferramenta elétrica. Não seguir todas as instruções listadas abaixo pode resultar em ferimentos graves. Guarde todos os avisos e instruções para referência futura.

1. Utilizar a ferramenta eléctrica com segurança.

Não utilize a ferramenta eléctrica para efeitos que não os especifi cados nestas instruções.

2. Para uma utilização segura, manusear a ferramenta

eléctrica correctamente. Siga as instruções fornecidas neste manual e manuseie correctamente esta ferramenta para garantir uma operação segura. Nunca permita que a ferramenta seja utilizada por crianças ou pessoas que não tenham conhecimentos sufi cientes para a manusear correctamente nem por pessoas que não sejam capazes de a utilizar correctamente.

3. Confi rmar a segurança da ofi cina.

Mantenha as pessoas não autorizadas afastadas da ofi cina. Especialmente as crianças devem ser mantidas afastadas.

4. As peças correctas nos sítios correctos.

Não retire as tampas nem os parafusos. Mantenha-os no lugar, pois estes têm as suas funções específi cas. Acima de tudo, para evitar o perigo, nunca efectue alterações à ferramenta nem a utilize após efectuar alterações.

5. Verifi car a ferramenta antes de a utilizar.

Antes de utilizar a ferramenta, verifi que sempre se esta não apresenta peças partidas, enferrujadas ou em falta e se todos os parafusos estão bem apertados.

6. A utilização excessiva pode provocar acidentes.

Não mantenha as ferramentas e os acessórios a funcionar para além das respectivas capacidades de trabalho. A utilização excessiva não só danifi ca a ferramenta eléctrica como também representa um perigo.

7. Interromper a utilização imediatamente se detectar

anomalias. Interrompa a utilização se detectar anomalias ou se a ferramenta não funcionar correctamente; solicite a realização de operações de inspecção e manutenção.

8. Manter a ferramenta eléctrica cuidadosamente.

Se deixar cair ou bater com a ferramenta eléctrica contra outros objectos, a estrutura externa pode deformar- se, abrir fendas ou sofrer outro tipo de danos, por isso, manuseie a ferramenta com o cuidado exigido. Do mesmo modo, não efectue marcas nem gravações na ferramenta eléctrica. Devido ao ar de alta pressão no interior da ferramenta, as rachaduras na superfície são perigosas. Nunca utilize a ferramenta eléctrica se encontrar qualquer rachadura ou se o ar estiver a escapar de uma rachadura.

9. Proceder a uma boa manutenção para obter uma

longa vida útil. Proceda a uma boa manutenção da ferramenta eléctrica e mantenha-a limpa.

10. A inspecção a intervalos regulares é essencial para

a segurança. Inspeccione a ferramenta eléctrica a intervalos regulares, de modo a que a ferramenta eléctrica possa ser sempre utilizada com segurança e efi ciência.

11. Consulte um centro de serviço autorizado se precisar

de uma reparação ou substituição de peças. Certifi que-se de que as operações de assistência sejam efectuadas apenas por um agente de assistência autorizado e de que se utilizem apenas peças de substituição originais.

12. Manter a ferramenta eléctrica num local adequado.

Quando não estiver a utilizar a ferramenta, deve mantê-la num local seco, fora do alcance das crianças. Coloque aproximadamente 2 cc de óleo no corpo através da união do tubo fl exível para proteger a ferramenta contra a ferrugem.

13. O esquema de montagem incluído nestas instruções

de utilização deve ser utilizado apenas pelo centro de assistência autorizado.

14. Segure a ferramenta com fi rmeza e prepare-se para

15. Guarde as ferramentas elétricas inativas fora do

alcance de crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções usem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores não treinados.

16. Não modifi que a ferramenta de acionamento do

fi xador. As modifi cações podem reduzir a efi cácia das medidas de segurança e aumentar os riscos para o operador e/ou transeuntes

17. Manutenção de ferramentas elétricas e acessórios.

Verifi que se há desalinhamento de partes móveis ou se estas estão presas, quebra de peças e qualquer outra condição que possa afetar a operação da ferramenta elétrica. Se danifi cada, leve a ferramenta elétrica a ser consertada antes de a usar. Muitos acidentes são causados por ferramentas elétricas mal conservadas.

18. Não tente exceder a distância. Mantenha o apoio e o

equilíbrio adequados em todos os momentos. Isto permite um melhor controlo da ferramenta elétrica em situações inesperadas.

19. Mantenha crianças e transeuntes afastados

enquanto estiver a operar uma ferramenta elétrica. As distrações podem fazer com que perca o controlo.

PRECAUÇÕES DE UTILIZAÇÃO DA

PREGADORA DE ACABAMENTOS A GÁS

1. Operação segura através de uma utilização correcta.

Esta ferramenta foi concebida para pregar pregos em madeira ou em materiais semelhantes. Utilize-a apenas para o fi m a que se destina.

2. Certifi que-se de que a pressão do ar está dentro do

intervalo nominal da pressão do ar. Certifi que-se de que a pressão do ar está dentro de um intervalo de 12 bar a 23 bar, e de que o ar usado é limpo e seco. Utilizar a ferramenta eléctrica com uma pressão do ar acima de 23 bar encurtará a vida útil da ferramenta e poderá criar condições perigosas. A ferramenta não deve ser ligada a uma pressão que exceda potencialmente 26 bar.

3. Nunca opere o equipamento com gases de alta

pressão que não sejam ar comprimido. Em nenhuma circunstância utilize dióxido de carbono ou outro gás de recipientes pressurizados.

4. Tenha cuidado com incêndios e explosões.

Uma vez que se podem produzir faíscas enquanto se utiliza a ferramenta, é perigoso utilizar esta ferramenta perto de verniz, tinta, benzina, diluente, gasolina, gasóleo, adesivos e substâncias infl amáveis semelhantes, uma vez que estas podem incendiar ou explodir. Em resumo, esta ferramenta não deve, sob quaisquer circunstâncias, ser utilizada nas proximidades dos referidos materiais infl amáveis. (Tradução das instruções originais) 0000BookNV100HWE.indb530000BookNV100HWE.indb53 2019/08/0810:56:202019/08/0810:56:2054 Português

5. Usar sempre protecção ocular (óculos de

protecção). Quando utilizar a ferramenta eléctrica, use sempre protecção ocular e certifi que-se de que as pessoas na área circundante também estão a usar protecção ocular. Existe o risco de sérios danos aos olhos pelo lançamento de fragmentos do fi o ou plástico que liga os pregos ou dos pregos que não foram batidos adequadamente. O equipamento de protecção ocular pode ser adquirido em qualquer loja de equipamento de segurança. Use sempre protecção ocular quando utilizar esta ferramenta. Utilize óculos ou máscara de protecção sobre os óculos de correcção da visão. A entidade patronal deve estabelecer a obrigação de uso de equipamento de protecção.

6. Proteger os ouvidos e a cabeça.

Quando estiver a pregar use tampões nos ouvidos e capacete de protecção. Do mesmo modo, dependendo das condições, certifi que- se de que as pessoas na área circundante também estejam a usar tampões nos ouvidos e capacete de protecção. A exposição desprotegida a altos níveis de ruído pode causar perda auditiva permanente e incapacitante e outros problemas, como tinnitus (zunido, zumbido, assobio ou sussurro nos ouvidos). São essenciais a avaliação de risco e a implementação de controlos apropriados para esses riscos. Controlos apropriados para reduzir o risco podem incluir ações como materiais de amortecimento para evitar que as peças “ressoem”. Opere e mantenha a ferramenta conforme recomendado nestas instruções para evitar um aumento desnecessário dos níveis de ruído.

7. Prestar atenção às pessoas que estão a trabalhar

na área circundante. Seria extremamente perigoso se os pregos incorrectamente pregados atingissem as outras pessoas. Por isso, preste sempre atenção à segurança das pessoas que o rodeiam quando utilizar esta ferramenta. Certifi que-se sempre de que a saída de pregos não se encontra perto do corpo, das mãos ou dos pés de alguém.

8. Nunca apontar a saída de pregos em direcção às

pessoas. Parta sempre do princípio que a ferramenta possa estar carregada com pregos. Se a saída de pregos for apontada em direcção às pessoas, podem ser causados acidentes graves se ocorrer uma descarga involuntária da ferramenta. Quando ligar ou desligar o tubo fl exível, durante o carregamento dos pregos ou operações similares, certifi que-se de que a saída dos pregos não está apontada para alguma pessoa (incluindo a si mesmo). Mesmo quando não existirem pregos carregados, é perigoso descarregar a ferramenta quando esta se encontrar apontada em direcção a alguém, por isso, nunca tente fazê-lo. Não corra riscos. Respeite a ferramenta enquanto instrumento de trabalho que é.

9. Antes de utilizar a ferramenta eléctrica, verifi car a

alavanca de pressão. Pode descansar a ferramenta numa superfície nivelada como mostrado na Fig. 10. Certifi que-se de que não aplica a força para baixo na ferramenta até ao ponto em que a alavanca de pressão esteja engatada. Antes de utilizar a ferramenta eléctrica, certifi que-se de verifi car se a alavanca de pressão e a válvula funcionam correctamente. Sem pregos carregados na ferramenta eléctrica, ligue o tubo fl exível e verifi que o seguinte. Se ouvir o som de funcionamento, isso indica uma falha e, portanto, não utilize a ferramenta eléctrica até que a mesma seja inspeccionada e reparada. ○ Se apenas puxar o gatilho produzir o som de funcionamento do movimento da broca de accionamento, a ferramenta eléctrica está defeituosa. ○ Se apenas empurrar a alavanca de pressão contra o material a ser pregado produzir o som de movimento da broca de accionamento, a ferramenta eléctrica está defeituosa. Além disso, observe que a alavanca de pressão nunca deve ser modifi cada ou retirada.

10. Utilizar apenas os pregos especifi cados.

Nunca utilize pregos que não os especifi cados e descritos nestas instruções.

11. Não modifi que a ferramenta de fi xação.

As alterações podem reduzir a efi cácia das medidas de segurança e aumentar os riscos para o operador e/ou as pessoas presentes.

12. Ter cuidado ao ligar a bateria.

Ao ligar a bateria e carregar pregos para não disparar a ferramenta involuntariamente, tenha em conta os seguintes aspectos. ○ Não toque no gatilho. ○ Não permita que a cabeça de disparo entre em contacto com qualquer superfície. ○ Mantenha a cabeça de disparo para baixo. Respeite com rigor as instruções acima indicadas e certifi que-se sempre de que a saída de pregos não está apontada para o corpo, para as mãos ou para as pernas.

13. Tenha cuidado ao manusear fi xadores,

especialmente ao carregar e descarregar, pois os fi xadores possuem pontas afi adas que podem causar ferimentos.

14. Não colocar o dedo no gatilho distraidamente.

Não coloque o dedo no gatilho, excepto quando pretender pregar pregos. Se transportar esta ferramenta ou a entregar a alguém mantendo o dedo no gatilho, pode descarregar involuntariamente um prego e causar um acidente.

15. Feche completamente a guia de pregos e não a abra

durante o funcionamento. Se tentar pregar enquanto a guia de pregos estiver aberta, os pregos não serão pregados na madeira e haverá o risco de uma descarga perigosa.

16. Premir fi rmemente a saída de pregos contra o

material a pregar. Ao pregar, prima a saída de pregos fi rmemente contra o material a pregar. Se a saída não for devidamente aplicada, os pregos podem ressaltar.

17. Manter as mãos e os pés afastados da cabeça de

disparo durante a utilização. É muito perigoso que um prego atinja as mãos ou os pés involuntariamente.

18. Durante o funcionamento, os detritos da peça de

trabalho e do sistema de fi xação/colagem podem ser descarregados.

19. Ter cuidado com o recuo da ferramenta.

Não aproxime a parte de cima da ferramenta da cabeça, etc. durante a utilização. Este procedimento é perigoso pois a ferramenta pode recuar com violência se o prego que está a pregar entrar em contacto com um prego aplicado anteriormente ou um nó da madeira. 0000BookNV100HWE.indb540000BookNV100HWE.indb54 2019/08/0810:56:202019/08/0810:56:2055 Português

20. Tenha cuidado ao pregar tábuas fi nas ou cantos de

madeira. Ao pregar tábuas fi nas ou cantos de madeira, os pregos podem perfurar imediatamente devido ao respectivo desvio. Nesses casos, certifi que-se sempre de que não se encontra ninguém (nem as mãos nem os pés, etc.) por trás da tábuas fi nas ou junto à madeira que está prestes a pregar.

21. Pregar simultaneamente em ambos os lados da

mesma parede é perigoso. Nunca se deve, sob qualquer circunstância, pregar simultaneamente em ambos os lados da mesma parede. Este procedimento é muito perigoso, pois os pregos podem passar através da parede e provocar ferimentos.

22. Não utilizar a ferramenta eléctrica em andaimes,

escadotes. A ferramenta eléctrica não deve ser utilizada para aplicações específi cas, tais como: – alteração de uma localização de trabalho para outra que envolva a utilização de andaimes, escadas, escadotes ou estruturas semelhantes, por exemplo, para pregar ripas de telhado, – fechar caixas ou embalagens, – montagem de sistemas de segurança para transporte, por exemplo, em veículos

23. Não desligue o tubo fl exível com o dedo no gatilho.

Se desligar o tubo fl exível com o dedo no gatilho, na próxima vez que o tubo fl exível for ligado, haverá o perigo de que a ferramenta eléctrica dispare um prego espontaneamente, ou funcione incorrectamente.

24. Desligue o tubo fl exível e retire quaisquer pregos

deixados no carregador após a utilização. Desligue a ferramenta do ar antes de fazer a manutenção da ferramenta, antes de retirar um grampo encravado, ao ausentar-se da área de trabalho, ao carregar a ferramenta para outro lugar, ou após a utilização. O disparo acidental de um prego é muito perigoso.

25. Ao retirar um prego que tenha fi cado agarrado,

certifi que-se primeiro de desligar o tubo fl exível e de libertar o ar comprimido. Quando retirar um prego que tenha fi cado agarrado na saída de pregos, certifi que-se primeiro de desligar o tubo fl exível e de libertar o ar comprimido do interior da ferramenta eléctrica. O disparo acidental de um prego é muito perigoso.

26. Para evitar riscos causados pela queda de pregos,

nunca abra o carregador com o dispositivo voltado para baixo enquanto carregar pregos.

27. Não se deve utilizar uma tomada fêmea (soquete de

ar) no corpo. Evite instalar uma tomada fêmea no corpo; caso contrário, algumas vezes o ar comprimido não poderá ser descarregado quando o tubo fl exível for desligado. A ferramenta e o tubo fl exível de fornecimento de ar têm um acoplamento de tubo em que toda a pressão é eliminada da ferramenta quando a união do acoplamento é desligada.

28. Ao usar uma ferramenta, o operador deve adotar

uma postura adequada mas ergonómica. Mantenha um apoio seguro e evite posturas inadequadas ou desequilibradas.

29. Se o operador apresentar sintomas como

desconforto persistente ou recorrente, dor, latejar, formigueiro, dormência, sensação de queimadura ou rigidez, não ignore esses sinais de aviso. O operador deve consultar um profi ssional de saúde qualifi cado sobre atividades gerais.

30. Trabalho contínuo e repetitivo prolongado pode

causar distúrbios musculoesqueléticos. Não continue a trabalhar com a mesma postura nem aplique força excessiva durante muito tempo. E descanse regularmente, especialmente quando sentir cansaço.

31. Escorregões, tropeções e quedas são as principais

causas de lesões no local de trabalho. Esteja ciente das superfícies escorregadias causadas pelo uso da ferramenta e também dos riscos de tropeções causados pela mangueira da linha aérea.

32. Prossiga com cuidado adicional em ambientes

desconhecidos. Podem existir riscos ocultos, como eletricidade ou outras linhas de serviços públicos.

33. Certifi que-se de que não existem cabos elétricos,

tubos de gás, etc. que possam causar riscos se danifi cados pelo uso da ferramenta.

34. A avaliação de riscos deve incluir pó criado pelo

perturbação de pó num ambiente com muito pó.

36. Quando forem criados riscos de pó ou escape,

a prioridade deve ser controlá-los no ponto de emissão.

37. É essencial que existam informações para conduzir

uma avaliação de risco desses perigos e a implementação de controlos apropriados.

38. A exposição à vibração pode causar danos

incapacitantes nos nervos e no suprimento de sangue às mãos e braços.

39. Use roupas quentes ao trabalhar em condições

frias, mantenha as mãos quentes e secas.

40. Se sentir dormência, formigueiro, dor ou

branqueamento da pele dos dedos ou das mãos, consulte um médico qualifi cado sobre atividades gerais.

41. Opere e mantenha a ferramenta conforme

recomendado nestas instruções para evitar um aumento desnecessário dos níveis de vibração.

42. Segure a ferramenta apertando-a levemente, mas

de forma segura, porque o risco de vibração é geralmente maior quando a força de preensão é maior.

43. Não retire a tampa anti-poeira

Nunca opere com a tampa anti-poeira retirada para evitar o perigo de ruptura do fi o ou do plástico que retém os pregos, bem como para evitar o lançamento dos pregos disparados acidentalmente.

44. Desligue o tubo fl exível de ar antes de operar a

alavanca de mudança do nariz. Certifi que-se de desligar o tubo fl exível de ar antes de operar a alavanca de mudança do nariz. Caso contrário, correrá o risco de lançamentos acidentais de pregos.

45. Quando colocar ou retirar a tampa do nariz, desligue

o tubo fl exível. Quando colocar a tampa do nariz acessório na ponta da alavanca de pressão e quando a retirar, certifi que-se de desligar o tubo fl exível antecipadamente. O disparo acidental de um prego é muito perigoso.

46. Utilize um compressor e um tubo fl exível de ar

destinados à utilização com pistolas de pregos de alta pressão. Esta pistola de pregos foi projectada para funcionar com uma pressão do ar mais alta do que a das pistolas de pregos gerais. Portanto, utilize um compressor e um tubo fl exível de ar destinados à utilização com pistolas de pregos de alta pressão. 0000BookNV100HWE.indb550000BookNV100HWE.indb55 2019/08/0810:56:202019/08/0810:56:2056 Português

Os pregos em rolo podem ser pregados com esta ferramenta. Escolha um prego adequado da Figura. Os pregos que não são mostrados na Figura não podem ser pregados com esta ferramenta. Os pregos são ligados e enrolados. Pregos em bobina de fi o Mín. Máx. 6 mm 2,5 mm 50 mm 7,9 mm 100 mm 3,8 mm Dimensões de pregos

○ Kit do Mecanismo de Actuação Sequencial Simples (Jogo de Peças de Disparo Sequencial, Peças de Disparo Simples) Com as peças de disparo sequencial, os pregos são pregados apenas pelo aperto do gatilho depois de empurrar a alavanca de pressão para baixo. A instalação destas peças impedirá a pregação de pregos em posições incorrectas e o disparo inesperado de pregos causado por uma operação acidental da alavanca de pressão. ESPECIFICAÇÕES Tipo de alimentação Piston reciprocating Pressão do ar (medir) 12 – 23 bar Pregos aplicáveis Fig. ref. Quantidade de pregos carregáveis 150 – 300 pregos (1 bobina) Dimensões 280 mm (L) × 338 mm (H) × 132 mm (W) Peso 2,7 kg Método de alimentação de pregos Alternância do pistão Tubo fl exível (diâm. Interno) 5 – 6 mm APLICAÇÕES ○ Trabalhos em madeira de construção como armações de pisos e paredes, painéis de tecto e subpisos. ○ Construção de casas móveis e modulares. ○ Fabricação de caixas, paletes e tambores de madeira. ○ Operações de embalagem em fábricas e outros tipos de trabalho de embalagem em geral.

PREPARAÇÃO PARA UTILIZAÇÃO

1. Prepare o tubo fl exível

Utilize um tubo fl exível de ar projectado para funcionamento a alta pressão. Certifi que-se de utilizar o tubo fl exível fornecido com um diâmetro interno mínimo de 5 mm. NOTA Os tubos de fornecimento de ar devem ter uma capacidade de pressão de trabalho mínima de 29, 4 bar.

2. Verifi que a segurança

PRECAUÇÃO ○ Pessoas não autorizadas (incluindo crianças) devem fi car afastadas do equipamento. ○ Utilize um protector ocular. ○ Verifi que os parafusos de retenção que fi xam a tampa de escape, etc., para ver se estão adequadamente apertados. Verifi que a pistola de pregos para ver se não há fugas de ar e peças defeituosas ou enferrujadas. ○ Verifi que se a alavanca de pressão está a funcionar correctamente. Verifi que também se há aderência de sujidade nas peças móveis da alavanca de pressão. ○ Verifi que de novo a segurança operacional. A unidade principal desta pistola de pregos, o seu obturador de ar e o soquete de ar utilizados para ligar o compressor e o tubo fl exível de ar foram projectados exclusivamente para utilização com peças de alta pressão, e não podem ser ligados a peças de pressão standard. Não modifi que o obturador de ar e o soquete de ar. A utilização de outras peças pode provocar um acidente. 0000BookNV100HWE.indb560000BookNV100HWE.indb56 2019/08/0810:56:212019/08/0810:56:2157 Português

1. Verifi que a pressão do ar

PRECAUÇÃO Utilize um compressor projectado para funcionamento a alta pressão. A pressão do ar deve ser mantida constantemente a 12 – 23 bar. Ajuste a pressão do ar entre 12 e 23 bar de acordo com os diâmetros e comprimento dos pregos e dureza da madeira a ser pregada. Preste especial atenção à pressão de saída, capacidade e tubagem no compressor de ar, de forma que a pressão do ar não exceda do limite especifi cado. Observe que a pressão excessiva pode afectar o desempenho geral, vida de serviço e segurança.

2. Mecanismo de bloqueio do gatilho

Este dispositivo tem um mecanismo de bloqueio para evitar a acção de puxar o disparo. Coloque a alavanca de bloqueio na posição “Lock” para bloquear o gatilho em posição. Para pregar um prego, coloque a alavanca de bloqueio na posição “Free”. Quando não estiver a pregar pregos, coloque a alavanca na posição “Lock” (Fig. 2). PRECAUÇÃO Mantenha o gatilho sempre bloqueado, excepto quando estiver a pregar pregos.

(1) Certifi que-se de lubrifi car esta pistola de pregos pelo menos duas vezes por dia. Para lubrifi car, aplique 10 a 15 gotas de óleo no obturador de ar antes e depois de utilizar a pistola de pregos. O óleo aplicado antes da utilização lubrifi ca a pistola de pregos, enquanto o óleo aplicado depois da utilização previne a ferrugem. (2) É aconselhável utilizar o óleo recomendado (SHELL TONNA). Também são indicados outros óleos aplicáveis. Nunca misture dois ou mais tipos de óleos diferentes.

4. Carregue os pregos

(1) Segure a guia de pregos e o botão com o dedo. Prima o botão e mova a guia de pregos para abri-la. Abra a tampa do carregador (Fig. 3). (2) Ajuste a posição do porta-pregos de acordo com o comprimento dos pregos (Fig. 4). O prego não será alimentado suavemente se o porta- pregos não estiver correctamente ajustado (Fig. 5). a. Rode o porta-pregos aproximadamente 90 graus no sentido anti-horário. b. Deslize na direcção vertical tanto quanto possível. Levante ou abaixe o porta-pregos para aceitar pregos de comprimentos diferentes. c. Ajuste a chapa para os pontos de referência de comprimento de prego na tampa do carregador e, em seguida, rode o porta-pregos 90 graus no sentido horário até ouvir um “estalido”. (3) Coloque a bobina de pregos no carregador. Desbobine pregos o sufi ciente para alcançar o orifício de pregação (Fig. 6). Insira o primeiro prego no orifício de pregação e o segundo prego entre as duas linguetas do alimentador. Ajuste a cabeça do prego na ranhura da guia (Fig. 7). (4) Primeiro feche a tampa do carregador e, em seguida, mova a guia de pregos para fechá-la (Fig. 8). (5) Bloqueie o botão correctamente. NOTA Tome cuidado para não deformar os fi os da bobina e para não desengatar os pregos com a superfície da guia. Caso contrário, a guia de pregos não fechará correctamente. PRECAUÇÃO Para prevenir uma operação acidental, nunca toque no gatilho nem coloque a extremidade superior da alavanca de pressão em um banco de trabalho ou no chão. Da mesma forma, nunca vire a saída de pregos na direcção de pessoas. NOTA Antes de carregar os pregos no carregador, posicione o porta-pregos de acordo com o comprimento dos pregos. Se a posição do porta-pregos não for correctamente ajustada, poderá ocorrer um encravamento de pregos durante a alimentação. Se a tampa for forçosamente fechada sem ajustar a posição do porta-pregos, o porta- pregos poderá sofrer danos.

COMO UTILIZAR A PISTOLA DE PREGOS

PRECAUÇÃO ○ Não use o corpo ou qualquer parte da ferramenta como martelo, dado que os pregos podem ser descarregados inesperadamente ou a ferramenta pode fi car danifi cada e podem ocorrer ferimentos graves. ○ Tenha cuidado para garantir a segurança das pessoas na zona circundante durante o funcionamento. ○ Certifi que-se de que a ferramenta está sempre engatada com segurança na peça de trabalho e que não pode deslizar. ○ Nunca transporte uma ferramenta pneumática pela sua mangueira. ○ Nunca arraste uma ferramenta pneumática pela sua mangueira.

1. Coloque a alavanca de bloqueio na posição “Free”

Rode a alavanca de bloqueio e alinhe-a com a posição “Free” (Fig. 9).

2. Como pregar os pregos

Este dispositivo é equipado com um mecanismo que permite a “operação intermitente” ou “operação contínua” para a utilização mais efi caz de acordo com o tipo de material em que os pregos serão pregados. (1) Operação intermitente A operação intermitente é utilizada quando o acabamento do material é importante e quando se quer pregar um prego num ponto particular. Prima a alavanca de pressão para cima contra o ponto onde o prego será pregado. Pregue um prego por vez puxando o gatilho (Fig. 11). NOTA Utilize a “operação intermitente” quando quiser pregar o prego num ponto particular. (2) Operação contínua Para pregar pregos com pregação de contacto: Primeiro, puxe o gatilho. Em seguida, prima o distribuidor de pregos contra os pontos desejados, para pregar um prego após o outro nesses pontos (Fig. 12). NOTA ○ Na operação intermitente, não é possível pregar pregos com o gatilho ainda mantido puxado, devendo-se premir a alavanca de pressão para cima contra o ponto desejado. Para pregar pregos continuamente um após o outro, solte o dedo do gatilho e mude para a “operação contínua”. ○ Se um pregador de pregos colocado no chão (alavanca de pressão premida contra o chão) é recolhido puxando- se o gatilho, o pregador de pregos mudará para o disparo simples e pode tornar-se impossível disparar pregos mesmo que a alavanca de pressão seja premida contra algo. Se isso acontecer, solte o dedo do gatilho e, em seguida, tente pregar os pregos de novo. 0000BookNV100HWE.indb570000BookNV100HWE.indb57 2019/08/0810:56:212019/08/0810:56:2158 Português PRECAUÇÃO Tome cuidado quando pregar cantos de madeira. Ao pregar continuamente cantos, um prego pode desviar-se ou trespassar no canto. NOTA ○ Precauções durante a operação sem carga. Algumas vezes, a pregação continuará após pregar todos os pregos contidos previamente no carregador. Isso é denominado “operação sem carga”. Tal operação pode deteriorar o amortecedor, o carregador e o alimentador de pregos. Para evitar a operação sem carga, verifi que ocasionalmente a quantidade de pregos restantes. Por outro lado, todos os pregos devem ser retirados após a utilização desta pistola de pregos. ○ Após uma operação completa, coloque aproximadamente 2 cc de óleo no corpo através da união do tubo fl exível para proteger a ferramenta contra a ferrugem. ○ Em condições de baixa temperatura, algumas vezes a ferramenta não funciona correctamente. Opere sempre a ferramenta na temperatura ambiente apropriada.

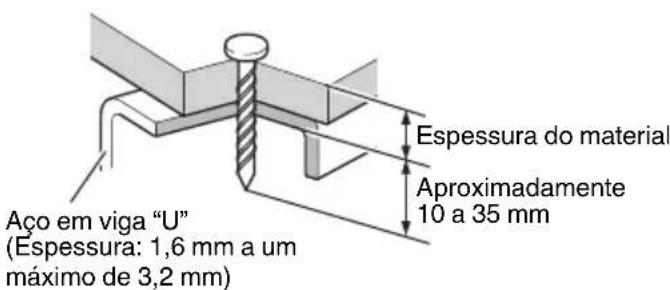

3. Pregação de pregos em chapa de aço

PRECAUÇÃO ○ Utilize aço em viga “U” com uma espessura de 3,2 mm ou menos. ○ Utilize pregos endurecidos projectados para utilização com chapas de aço. ○ Coloque a pistola de pregos verticalmente sobre o local no qual o prego será pregado. ○ Não introduza pregos directamente numa viga “U” nem instale ripas de rede metálica, aço galvanizado etc., directamente na mesma. ○ Não utilize a pistola de pregos em tectos ou telhados. [Seleccionar pregos endurecidos para revestimento de aço] PRECAUÇÃO Certifi que-se de que o comprimento dos pregos endurecidos para revestimento de aço está correcto com a espessura de viga “U”. Se o prego for demasiado longo para o material, o prego não pode ser sufi cientemente introduzido na viga “U” e pode resultar em pregos dobrados, ferimentos pessoais ou acidentes. Consulte a imagem seguinte para seleccionar o comprimento correcto dos pregos. [Selecção do comprimento do prego] Espessura do material Comprimento do prego 15 a 45 mm 50 mm 22 a 47 mm 57 mm 30 a 55 mm 65 mm Aço em viga “U” (Espessura: 1,6 mm a um máximo de 3,2 mm) Espessura do material Aproximadamente 10 a 35 mm NOTA ○ A força de retenção será substancialmente reduzida se os pregos forem introduzidos com demasiada força no revestimento de aço, ajuste a profundidade do prego através do regulador. ○ Há casos nos quais os pregos não serão pregados o sufi ciente dependendo da combinação da dureza e espessura da viga “U” ou material. O material externo e a chapa metálica não são deformados. O material externo e a chapa metálica são deformados.

4. Pregação de pregos em concreto

PRECAUÇÃO ○ Utilize pregos endurecidos projectados para utilização com concreto. ○ Coloque a pistola de pregos verticalmente sobre o local no qual o prego será pregado. ○ Não pregue pregos directamente no concreto nem fi xe chapas metálicas directamente nele. ○ Não pregue pregos no bordo de concreto. ○ Não utilize a pistola de pregos em lugares dos quais houver outros objectos suspensos (tubos suspensos, etc.). NOTA Utilize a pistola de pregos em concreto apenas que ainda não tenha endurecido, logo após ser deitado. Utilizar a pistola de pregos em concreto endurecido pode curvar os pregos e não pregar os pregos correctamente. [Selecção de pregos endurecidos para utilização com concreto.] Seleccione pregos com uma profundidade de intrusão em concreto entre 10 a 15 mm. Exemplos de referência Espessura da madeira Comprimento dos pregos a utilizar Profundidade de intrusão no concreto 35 mm 50 mm Aprox. 15 mm 45 mm 57 mm Aprox. 12 mm 50 mm 65 mm Aprox. 15 mm Espessura da madeira Comprimento dos pregos a utilizar Profundidade de intrusão no concreto de 10 a 15 mm NOTA Os pregos não serão pregados o sufi ciente se a profundidade de intrusão no concreto for mais profunda do que 15 mm. 0000BookNV100HWE.indb580000BookNV100HWE.indb58 2019/08/0810:56:212019/08/0810:56:2159 Português

5. Ajuste da profundidade de pregação dos pregos

PRECAUÇÃO Quando fi zer ajustes, certifi que-se de retirar o dedo do gatilho. Quando fi zer ajustes, certifi que-se de que a saída de pregos não está virada para baixo e de que não há pessoas no trajecto da saída de pregos. ○ Ajuste do regulador (Fig. 13) Realize uma pregação de prova. Se a pregação dos pregos estiver muito profunda, rode o regulador para o lado raso (marca

Se a profundidade do prego estiver muito rasa, rode o regulador para o lado profundo (marca ) (Veja a Fig. 13, 14). A profundidade é alterada em 1 mm com cada rotação do regulador. NOTA ○ Quando ajustar o regulador, ele não gira mais do que 3 mm desde o ponto mais profundo onde um prego vai para baixo. Não rode o regulador à força além de tal ponto. ○ A profundidade de pregação também pode ser ajustada pela alteração da pressão do ar utilizada. Realize isso junto com o movimento do regulador. Utilizar uma alta pressão de ar que não corresponda à resistência de pregação encurtará a vida da pistola de pregos.

6. Como utilizar a tampa do nariz

PRECAUÇÃO Retire o nariz da pistola de pregos e liberte o ar comprimido antes de instalar ou retirar a tampa do nariz para evitar uma ejecção acidental de pregos. ○ Coloque a tampa do nariz na ponta da alavanca de pressão quando quiser proteger a superfície da madeira, etc., contra arranhões. (1) Colocação e remoção da tampa do nariz Para colocar a tampa do nariz, basta premi-la na alavanca de pressão. Prima-a até que uma parte convexa dentro da tampa do nariz entre num orifício da alavanca de pressão. (Fig. 15) Para a remoção, insira uma haste fi na como uma chave de fendas na folga na parte posterior da alavanca de pressão e, em seguida, puxe-a para fora. (2) Armazenamento seguro da tampa do nariz Coloque a tampa do nariz retirada num espaço atrás do carregador para guardá-la de forma segura. (Fig. 16)

INSPECÇÃO E MANUTENÇÃO

PRECAUÇÃO Certifi que-se de desligar o tubo fl exível durante a eliminação de encravamentos, inspecção, manutenção e limpeza.

1. Contramedidas para encravamento dos pregos

(1) Retire o rolo de pregos do carregador, abra a guia de pregos, insira uma haste na saída e, em seguida, bata na haste com um martelo (Fig. 17). (2) Retire o prego encravado com uma chave de fendas (Fig. 18). (3) Corte a parte defeituosa do fi o de aço que une os pregos com um alicate, corrija a deformação e, em seguida, carregue o rolo de pregos no carregador. (4) No caso de encravamentos frequentes, consulte o Centro de Serviço Autorizado do qual comprou o produto.

2. Verifi que os parafusos de montagem de cada peça

A intervalos regulares, verifi que se existem parafusos de montagem soltos em alguma peça. Aperte os parafusos soltos. A utilização do equipamento com parafusos soltos pode constituir perigo.

3. Inspecção da alavanca de pressão

Verifi que se a alavanca de pressão desliza com suavidade. (Fig. 19) Limpe a área de deslizamento da alavanca de pressão e utilize o óleo fornecido para lubrifi cação periódica. A lubrifi cação permite um deslizamento suave e, simultaneamente, serve para evitar a formação de ferrugem.

4. Inspecção dos alimentadores

(1) Limpe ocasionalmente a parte deslizante do botão e, em seguida, aplique o óleo recomendado (Veja a Fig. 19). (2) Abra a guia de pregos e remova a poeira, etc., como mostrado na Fig. 20. Aplique o lubrifi cante na ranhura deslizante do alimentador e eixo. Verifi que se o batente de prego (A) e o batente de prego (B) deslizam suavemente empurrando-os com o dedo. (3) Da mesma forma, aplique o óleo recomendado na superfície de alimentação do nariz e da guia de pregos após a limpeza. Isso melhora a suavidade de funcionamento e previne a corrosão. PRECAUÇÃO Verifi que o movimento suave dos alimentadores e batentes antes de utilizar. Se o movimento estiver irregular, os pregos podem ser disparados em um ângulo irregular, criando o risco de ferimentos para o operador e outras pessoas próximas.

5. Inspeccione o gatilho

Limpe periodicamente as partes deslizantes do gatilho e certifi que-se de que o gatilho se move com suavidade (Fig. 21).

6. Inspecção do silenciador

Esta pistola de pregos tem um silenciador no escape para reduzir o ruído e a agitação de poeira durante o escape. Quando a malha do silenciador estiver cheia ou o silenciador estiver danifi cado, substitua o silenciador por um novo. Para substituir o silenciador, contacte o Centro de Serviço Autorizado (Fig. 22).

7. Inspecção do carregador

○ Quando a ferramenta não for utilizada por um período alargado, aplique uma fi na camada de lubrifi cante nas peças de aço para evitar ferrugem. ○ Não armazene a pistola de pregos num ambiente frio. Mantenha a ferramenta numa área quente. ○ Quando não estiver a ser utilizada, a ferramenta deve ser armazenada num local quente e seco. Mantenha afastada do alcance de crianças. PRECAUÇÃO Devem respeitar-se as regras e normas de funcionamento e manutenção aplicáveis em cada país. COMPRESSOR PRECAUÇÃO Quando a pressão máxima de funcionamento do compressor de ar exceder de 23 bar (320 psi), certifi que- se de instalar uma válvula redutora entre o compressor de ar e a pistola de pregos. Em seguida, ajuste a pressão de ar dentro do intervalo de funcionamento de 12 a 23 bar (170 a 320 psi). Se o jogo de ar for instalado, a lubrifi cação também é possível, proporcionando assim maior conveniência. 0000BookNV100HWE.indb590000BookNV100HWE.indb59 2019/08/0810:56:212019/08/0810:56:2160 Português

(#90 - #180) Informações relativas a ruído Valores de ruído característicos em conformidade com a norma EN ISO 11148-13:2018 Nível de potência sonora com ponderação A

WA,1s,d = 99,5 dB Pressão sonora com ponderação A na estação de trabalho

pA,1s,d = 91,6 dB Incerteza K: 2,5 dB (A) Estes valores são valores característicos relacionados com a ferramenta e não representam o desenvolvimento de ruído aquando da utilização. O desenvolvimento de ruído aquando da utilização dependerá, por exemplo, do ambiente de trabalho, da peça de trabalho, do suporte da mesma, do número de operações, etc. Dependendo das condições do espaço de trabalho e do formato da peça de trabalho, pode ser necessário implementar medidas de atenuação do ruído individual, tais como colocar as peças de trabalho em suportes de amortecimento de som, evitando a vibração da peça de trabalho através de aperto ou cobertura, etc. Em casos especiais, é necessário usar equipamento de protecção auditiva. Informações relativas a vibração Valor característico de vibração em conformidade com a norma EN ISO 11148-13:2018, 2000: 5,3 m/s
