Type de produit	Cloueuse pneumatique à bobine
Marque	HiKOKI
Modèle	NV100H
Dimensions (L × H × l)	280 mm × 338 mm × 132 mm
Poids	2.7 kg
Pression d'air recommandée	12 à 23 bar
Type de clous	Bobine de clous fixés par fil
Longueur des clous	50 à 100 mm
Diamètre des clous	2.5 à 3.8 mm
Capacité du magasin	150 à 300 clous (1 bobine)
Diamètre intérieur du tuyau	5 à 6 mm
Mode de clouage	Intermittent et continu
Réglage de profondeur	Oui, par molette de réglage
Verrouillage de détente	Oui, levier de verrouillage
Niveau de pression sonore	LpA = 91.6 dB(A), incertitude K = 2.5 dB(A)
Niveau de vibrations	5.3 m/s², incertitude K = 1.5 m/s²
Lubrification recommandée	Huile SHELL TONNA ou équivalent
Accessoires fournis	Lunettes de sécurité, burette d'huile, capuchon de bec
Applications	Bois, charpentes, caisses, palettes, mobil-homes
Entretien	Graissage quotidien, nettoyage régulier

FOIRE AUX QUESTIONS - NV100H HiKOKI

Comment charger les clous dans le NV100H ?

Ouvrez le guide-clous et le couvercle du magasin. Réglez le porte-clous selon la longueur du clou. Introduisez la bobine de clous, dégagez une longueur suffisante, insérez le premier clou dans le perçage d'entraînement. Refermez le couvercle puis le guide-clous, et verrouillez le bouton.

Quelle pression d'air utiliser ?

La pression d'air doit être maintenue entre 12 et 23 bar. Utilisez un compresseur haute pression et un régulateur si nécessaire. Ne dépassez jamais 23 bar pour éviter d'endommager l'outil.

Comment lubrifier la cloueuse ?

Versez 10 à 15 gouttes d'huile (recommandé SHELL TONNA) dans le bouchon d'air avant utilisation. Lubrifiez au moins deux fois par jour. Après utilisation, l'huile empêche la rouille.

Comment régler la profondeur d'enfoncement ?

Utilisez le régleur (molette) situé sur l'outil. Tournez-le vers 'surface' pour moins de profondeur, vers 'profondeur' pour plus. Chaque rotation correspond à environ 1 mm de changement. Ne forcez pas au-delà de 3 mm.

Quels types de clous sont compatibles ?

Utilisez uniquement des clous en bobine fixés par fil, de longueur 50 à 100 mm et de diamètre 2.5 à 3.8 mm. Consultez la figure dans la notice pour les dimensions exactes.

Comment nettoyer et entretenir l'agrafeuse ?

Débranchez le tuyau d'air avant tout nettoyage. Nettoyez régulièrement le magasin, le guide-clous et les parties mobiles. Huilez les surfaces coulissantes. Vérifiez l'état du pot d'échappement et remplacez-le si nécessaire.

Comment passer du clouage intermittent au continu ?

En mode intermittent, appuyez le levier-poussoir sur la pièce puis tirez la détente. Pour le mode continu, maintenez la détente enfoncée et appuyez le levier-poussoir successivement sur les points de clouage. Relâchez la détente pour revenir en intermittent.

Quelles précautions de sécurité observer ?

Portez toujours des lunettes de sécurité et des oreillettes. Ne pointez jamais l'orifice vers vous ou autrui. Verrouillez la détente quand l'outil n'est pas utilisé. Débranchez le tuyau avant toute maintenance.

Que faire en cas d'enrayement ?

Retirez la bobine de clous et ouvrez le guide-clous. Introduisez une tige dans l'orifice pour déloger le clou coincé, puis tapez légèrement avec un marteau. Utilisez un tournevis pour retirer le clou. Coupez le fil endommagé et rechargez.

Peut-on utiliser l'outil sur du béton ou de l'acier ?

Oui, mais uniquement avec des clous trempés appropriés. Pour l'acier, l'épaisseur maximale du profil C est de 3,2 mm. Pour le béton, utilisez-le seulement sur béton frais (non durci) pour une bonne pénétration.

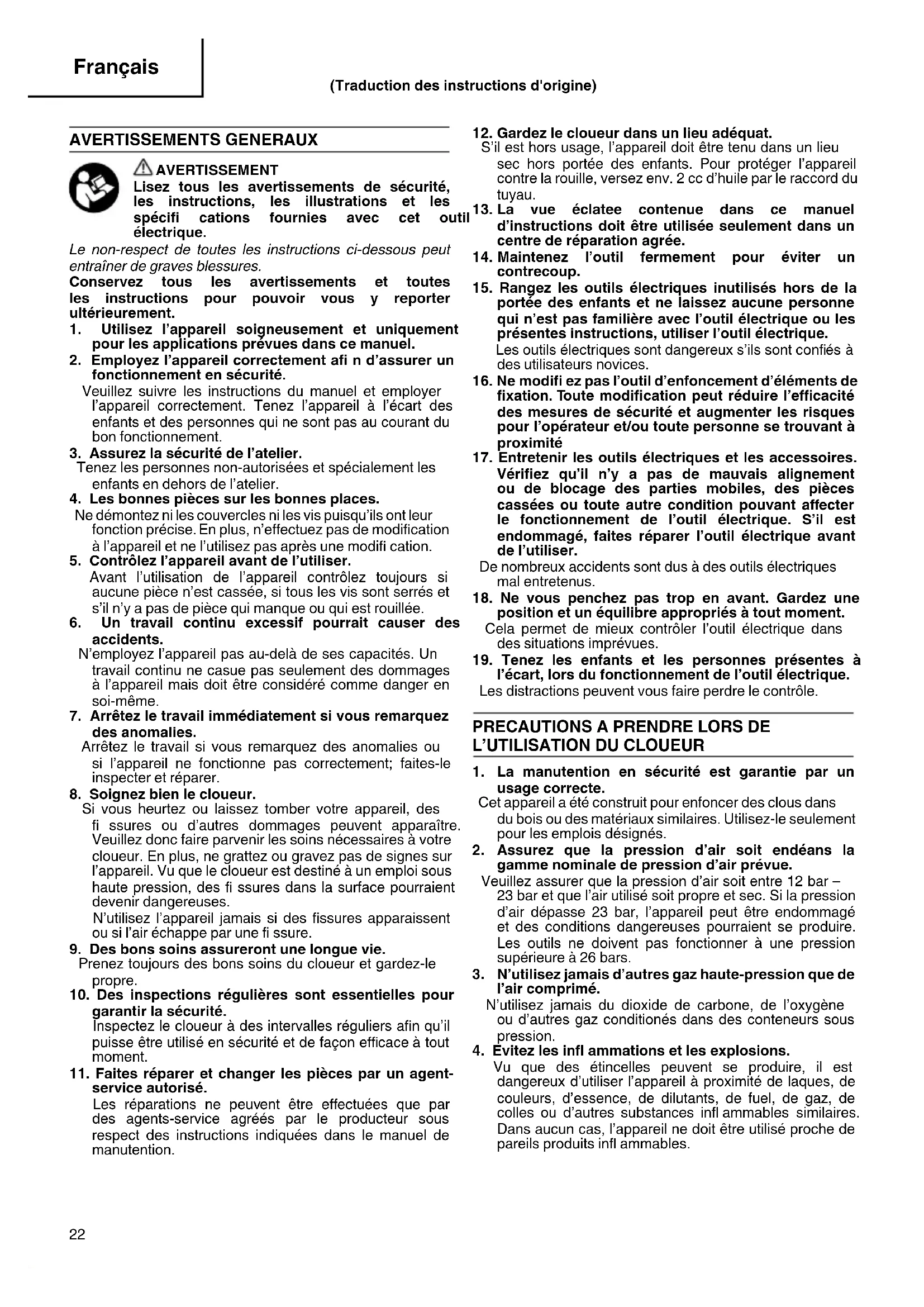

MODE D'EMPLOI NV100H HiKOKI

Lisez tous les avertissements de sécurité, les instructions, les illustrations et les spécifi cations fournies avec cet outil électrique.

Le non-respect de toutes les instructions ci-dessous peut entraîner de graves blessures.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

1. Utilisez l'appareil soigneusement et uniquement pour les applications prévues dans ce manuel.
2. Employez l'appareil correctement afi n d'assurer un fonctionnement en sécurité.

Veuillez suivre les instructions du manuel et employer l'appareil correctement. Tenez l'appareil à l'écart des enfants et des personnes qui ne sont pas au courant du bon fonctionnement.

1. Assurez la sécurité de l'atelier.
   Tenez les personnes non-autorisées et spécialement les enfants en dehors de l'atelier.
2. Les bonnes pièces sur les bonnes places.
   Ne démontez ni les couvercles ni les vis puisqu'ils ont leur fonction précise. En plus, n'effectuez pas de modification à l'appareil et ne l'utilisez pas après une modifi cation.
3. Contrôlez l'appareil avant de l'utiliser.

Avant l'utilisation de l'appareil contrôlez toujours si aucune pièce n'est cassée, si tous les vis sont serrés et s'il n'y a pas de pièce qui manque ou qui est rouillée.

1. Un travail continu excessif pourrait causer des accidents.

N'employez l'appareil pas au-delà de ses capacités. Un travail continu ne casue pas seulement des dommages à l'appareil mais doit être considéré comme danger en soi-même.

1. Arrêtez le travail immédiatement si vous remarquez des anomalies.

Arrêtez le travail si vous remarquez des anomalies ou si l'appareil ne fonctionne pas correctement; faites-le inspecter et réparer.

1. Soignez bien le cloueur.

Si vous heurtez ou laissez tomber votre appareil, des fi ssures ou d'autres dommages peuvent apparaître. Veuillez donc faire parvenir les soins nécessaires à votre cloueur. En plus, ne grattez ou gravez pas de signes sur l'appareil. Vu que le cloueur est destiné à un emploi sous haute pression, des fi ssures dans la surface pourraient devenir dangereuses.

N'utilisez l'appareil jamais si des fissures apparaissent ou si l'air échappe par une fi ssure.

1. Des bons soins assureront une longue vie.

Prenez toujours des bons soins du cloueur et gardez-le propre.

1. Des inspections régulières sont essentielles pour garantir la sécurité.

Inspectez le cloueur à des intervalles réguliers afin qu'il puisse être utilisé en sécurité et de façon efficace à tout moment.

1. Faites réparer et changer les pièces par un agent-service autorisé.

Les réparations ne peuvent être effectuées que par des agents-service agréés par le producteur sous respect des instructions indiquées dans le manuel de manutention.

1. Gardez le cloueur dans un lieu adéquat.

S'il est hors usage, l'appareil doit être tenu dans un lieu sec hors portée des enfants. Pour protéger l'appareil contre la rouille, versez env. 2 cc d'huile par le raccord du tuyau.

1. La vue éclatee contenue dans ce manuel d'instructions doit être utilisée seulement dans un centre de réparation agréé.
2. Maintenez l'outil fermement pour éviter un contrecoup.
3. Rangez les outils électriques inutilisés hors de la portée des enfants et ne laissez aucune personne qui n'est pas familière avec l'outil électrique ou les présentes instructions, utiliser l'outil électrique. Les outils électriques sont dangereux s'ils sont confiés à des utilisateurs novices.
4. Ne modifi ez pas l'outil d'enfoncement d'éléments de fixation. Toute modification peut réduire l'efficacité des mesures de sécurité et augmenter les risques pour l'opérateur et/ou toute personne se trouvant à proximité
5. Entretenir les outils électriques et les accessoires. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. S'il est endommagé, faites réparer l'outil électrique avant de l'utiliser.

De nombreux accidents sont dus à des outils électriques mal entretenus.

1. Ne vous penchez pas trop en avant. Gardez une position et un équilibre appropriés à tout moment.

Cela permet de mieux contrôler l'outil électrique dans des situations imprévues.

1. Tenez les enfants et les personnes présentes à l'écart, lors du fonctionnement de l'outil électrique.

Les distractions peuvent vous faire perdre le contrôle.

PRECAUTIONS A PRENDRE LORS DE L'UTILISATION DU CLOUEUR

1. La manutention en sécurité est garantie par un usage correcte.

Cet appareil a été construit pour enfoncer des clous dans du bois ou des matériaux similaires. Utilisez-le seulement pour les emplois désignés.

1. Assurez que la pression d'air soit endéans la gamme nominale de pression d'air prévue.

Veuillez assurer que la pression d'air soit entre 12 bar – 23 bar et que l'air utilisé soit propre et sec. Si la pression d'air dépasse 23 bar, l'appareil peut être endommagé et des conditions dangereuses pourraient se produire. Les outils ne doivent pas fonctionner à une pression supérieure à 26 bars.

1. N'utilisez jamais d'autres gaz haute-pression que de l'air comprimé.

N'utilisez jamais du dioxide de carbone, de l'oxygène ou d'autres gaz conditionés dans des conteneurs sous pression.

1. Evitez les infl ammations et les explosions.

Vu que des étincelles peuvent se produire, il est dangereux d'utiliser l'appareil à proximité de laques, de couleurs, d'essence, de dilutants, de fuel, de gaz, de colles ou d'autres substances infl ammables similaires. Dans aucun cas, l'appareil ne doit être utilisé proche de pareils produits infl ammables.

5. Protégez vos yeux à l'aide de lunettes de sécurité.

Portez toujours des lunettes de sécurité si

vous utilisez l'appareil et assurez que les personnes qui vous entourent en portent aussi.

La possibilité que des fragments du fi I ou de plastique qui lie les clous ou que des clous qui sont mal touches n'endommagent les yeux sont un danger pour la vue. Vous trouvez des lunettes de sécurité dans chaque quincaillerie. Portez toujours des lunettes de sécurité ou un masque de sécurité si vous utilisez le cloueur.

Les employeurs doivent veiller à ce que l'équipement de protection soit toujours porté.

6. Protégez vos oreillies.

Veuillez porter des oreillettes lors de chaque usage du cloueur et veillez à ce que les personnes qui vous entourent en portent aussi. Une exposition non protégée à des niveaux sonores élevés peut causer desitives permanentes, incapacitantes, et d'autres tels que des acouphènes (siffl ements ou bourdonnements dans les oreilles).

L'évaluation des risques et la mise en place de contrôles appropriés pour ces dangers sont essentielles.

Les contrôles appropriés pour réduire le risque peuvent inclure des actions telles que l'amortissement des matériaux pour empêcher les pièces de «sonner».

Utilisez et entretenez l'outil comme recommandé dans ces instructions, afin d'éviter toute augmentation inutile des niveaux sonores.

7. Faites attention aux personnes qui travaillent proche de vous.

Des clous qui sont mal enfoncés représentent un danger pour les personnes qui vous entourent. Veillez toujours à ne pas trop rapprocher votre corps, vos mains ou vos pieds du déclencheur.

8. Ne pointez jamais l'orifi ce de décharge en direction d'une personne.

Si l'orifi ce de décharge est pointé en direction d'une personne, des accidents sérieux peuvent se produire si vous pressez la détente. En branchant ou débranchant le tuyau, en chargeant les clous etc., évitez de pointer l'orifi ce de décharge en direction d'une personne (vous-même inclus).

9. Contrôlez le levier de détente avant d'utiliser le cloueur.

Vous pouvez poser l'outil sur une surface plane comme indiqué à la Fig. 10.

Veillez à ne pas appliquer la force vers le bas sur l'outil dans la mesure où le levier de poussée est engagé.

Assurez-vous que le levier de détente et la soupape fonctionnent correctement. Branchez le tuyau et contrôlez les points suivants sans charger le cloueur. Si le cloueur produit le même bruit que lorsque vous enfoncez un clou, ceci indique qu'il fonctionne mal et qu'il doit être inspecté et réparé.

○ Si le bruit d'opération est produit par le simple appui sur la détente, le cloueur fonctionne mal.
Si le bruit d'opération est produit par le simple appui du levier de détente contre le matériel à fixer, le cloueur fonctionne mal.

10. Utilisez seulement des clous spécifi és.

Utilisez exclusivement les produits de fixation indiqués dans le manuel de manutention.

11. Ne modifiez pas l'outil de fixation.

Toute modification peut limiter l'efficacité des mesures de sécurité et augmenter les risques pour l'opérateur et/ou toute personne se trouvant à proximité.

12. Soyez prudents en branchant le tuyau.

Pour assurer qu'aucun clou n'est tiré lorsque vous branchez le tuyau ou chargez les clous,

O ne touchez pas la détente
O évitez de toucher l'orifice de décharge
○ pointez l'orifice de décharge vers le bas.

Respectez rigoureusement les instructions ci-dessus et ne placez jamais vos mains, jambes ou toute partie de votre corps en face de l'orifi ce de décharge.

13. Soyez prudent lors de la manipulation des fi xations, en particulier lors du chargement et du déchargement, car les fixations présentent des pointes acérées pouvant causer des blessures.

14. Ne touchez pas imprudemment la détente.

Ne posez pas votre doigt sur la détente si vous ne clouez pas. Si vous portez l'appareil ou si vous le passez à une autre personne tout en gardant le doigt sur la détente, vous pouvez causer un accident.

15. Fermez le support de guidage complètement et ne l'ouvrez pas lors de l'usage.

Si vous essayez de clouer pendant que le support de guidage est ouvert les clous ne seront pas enfoncés dans le bois et vous risquez une décharge dangereuse.

16. Pressez l'orifice de décharge fortement contre le matériel à fi xer.

En enfonçant des clous, pressez l'orifice de décharge fortement contre le matériel à fixer. Si l'orifice est malposé, les clous peuvent rebondir.

17. Tenez les mains et les pieds à l'écart de l'orifi ce de décharge.

Si vous recevez par erreur un clou dans la main ou le pied, cela pourrait être extrêmement dangereux pour vous.

18. Pendant le fonctionnement, des débris de la pièce à travailler et du système de fixation/assemblage peuvent être évacués.

19. Évitez les contrecoups du cloueur.

Evitez d'approcher le haut du cloueur avec la tête pendant que vous clouz. Ceci est dangereux puisque l'appareil peut reculer violemment touchant un ancien clou enfoncé ou un nœud dans le bois.

20. Soyez prudents en clouant des planches minces ou les bords du bois.

En clouant des planches minces ou les bords du bois, les clous peuvent passer à travers ou être déviées. Dans ces cas, assurez-vous qu'il n'y a personne derrière le panneau ou proche du bois que vous êtes en train de clouer.

21. Il est dangereux de clouer simultanément sur les deux côtés d'un mur.

Il faut absolument éviter de clouer en même temps sur les deux côtés d'un mur puisque les clous peuvent passer à travers et causer ainsi de blessures.

22. Ne pas utiliser l'outillage sur des échafaudages ou des échelles.

Ne pas utiliser l'outil pour des applications spécifiques, par exemple:

• lorsque le changement d'une position de clouage fait intervenir l'utilisation d'échafaudages, d'escaliers, d'échelles ou de toute autre construction de type échelle, par ex. des lattes de toit,
  – la fermeture de boîtes ou de caisses
• la fixation de systèmes de sécurité, par ex. sur des véhicules ou des wagons

23. Ne débranchez pas le tuyau à air en gardant le doigt sur la détente.

Si vous débranchez le tuyau en gardant le doigt sur la détente, vous risquez que l'appareil éjecte spontanément un clou ou fonctionne mal lors du prochain usage.

1. Débranchez le tuyau à air et sortez tous les clous du chargeur après l'usage.

Débranchez le tuyau également pour remplacer des pièces, pour nettoyer et inspecter l'appareil.

1. Si vous sortez un clou qui a été coincé dans l'appareil, débranchez d'abord le tuyau et dégagez l'air comprimé.

Avant de sortir un clou qui est coincé dans l'orifice de décharge de l'appareil, débranchez le tuyau et dégagez l'air comprimé à l'intérieur du cloueur.

1. Pour éviter les risques causés par des clous qui tombent, n'ouvrez jamais le chargeur pour le remplir en pointant l'ouverture vers le bas.

2. Ne branchez pas un raccord-rapide femelle directement sur l'appareil.

Lorsqu'un raccord-rapide femelle est monté directement sur l'appareil, l'air comprimé ne pourra sortir lors du débranchement et un clou peut être projeté si la détente est pressée.

1. Lors de l'utilisation d'un outil, l'opérateur doit adopter une posture appropriée mais ergonomique.

Maintenez une position stable et évitez les postures inconfortables ou déséquilibrées.

1. Si l'opérateur présente des symptômes tels que gène persistante ou récurrente, douleur, palpitations, picotements, engourdissements, sensation de brûlure ou raideur, n'ignorez pas ces signes précurseurs.

L'opérateur doit consulter un professionnel de la santé qualifié pour l'ensemble des activités.

1. Un travail continu et répétitif de longue durée peut conduire à des troubles musculo-squelettiques.

Ne continuez pas à travailler avec la même posture ou en appliquant une force excessive pendant une longue période.

Et reposez-vous régulièrement et surtout quand vous vous sentez fatigué.

1. Les glissades, les trébuchements et les chutes sont les principales causes des blessures sur le lieu de travail.

Faites attention aux surfaces glissantes causées par l'utilisation de l'outil, ainsi que des risques de chute causés par le tuyau d'air.

1. Prenez des précautions supplémentaires dans les environnements non familiers.

Des dangers cachés peuvent exister, tels que l'électricité ou d'autres conduites fonctionnelles.

1. Assurez-vous qu'aucun câble électrique, tuyau de gaz, etc. potentiellement dangereux n'est endommagé par l'utilisation de l'outil.

2. L'évaluation des risques devrait inclure les poussières générées par l'utilisation de l'outil et la possibilité de perturbation par des poussières existantes.

3. Dirigez l'échappement de manière à minimiser les perturbations dues à la poussière dans un environnement rempli de poussière.

4. Lorsqu'il y a des risques liés à la poussière ou aux gaz d'échappement, la priorité doit être de les contrôler au point d'émission.

5. Les informations permettant d'effectuer une évaluation des risques de ces dangers et la mise en œuvre de contrôles appropriés sont essentielles.

6. L'exposition aux vibrations peut causer des lésions invalidantes aux nerfs et à la vascularisation des mains et des bras.

7. Portez des vêtements chauds lorsque vous travaillez dans un environnement froid, gardez vos mains au chaud et au sec.

8. Si vous ressentez un engourdissement, des picotements, une douleur ou un blanchissement de la peau des doigts ou des mains, demandez conseil à un professionnel de la santé qualifi é pour juger l'ensemble des activités.

9. Utilisez et entretenez l'outil comme recommandé dans ces instructions, afin d'éviter toute augmentation inutile des niveaux de vibration.

10. Tenez l'outil d'une main légère mais sûre, car le risque de vibration est généralement plus grand lorsque la force de préhension est plus élevée.

11. Ne démontez pas le carter anti-projection.

Ne travaillez jamais lorsque le carter anti-projection est démonté, de façon à éviter que du fi l cassé ou du plastique ou des clous mal-enfoncés ne soient projetés.

1. Déconnectez le flexible à air avant d'opérer la commande de museau.

Déconnectez bien le flexible à air avant d'opérer la commande de museau. Sinon, vous courez le risque de projeter des clous par accident.

1. A la fixation et au retrait du capuchon de museau, déconnectez le fl exible.

A la fixation du capuchon de museau accessoire à l'extrémité du levier-poussoir, déconnectez bien préalablement le flexible. Il serait très dangereux qu'un clou soit projeté par erreur.

1. Utilisez un compresseur et un fl exible à air prévus pour les cloueurs haute pression.

Ce cloueur est conçu pour opérer à une pression d'air supérieure à celle des cloueurs ordinaires. Aussi utilisez un compresseur et un fl exible à air conçus pour l'utilisation avec un cloueur haute pression. L'unité principale de ce cloueur, son bouchon d'air et la douille à air utilisés pour connecter le compresseur et le flexible à air sont exclusivement conçus avec des pièces haute pression, et ne peuvent pas être connectés à des pièces pour pression standard. Ne modifi ez pas le bouchon d'air et la douille à air. L'emploi d'autres pièces pourrait provoquer un accident.

SPECIFICATIONS

Type	Piston réciproque
Pression d'air	12 – 23 bar
Clous appliquables	voir fi g.
Nombre de clous	150 – 300 (1 coil)
Dimension/cloueur	280 mm (L) x 338 mm (H) x 132 mm (larg.)
Poids	2,7 kg
Méthode d'approvisionnement	Piston réciproque
Tuyau (dia. int.)	5 – 6 mm

SELECTION DES CLOUS

Cet outil permet d'enfoncer des clous embobinés sur fi I. Choisissez un clou parmi ceux de la fi g. Des clous qui n'apparaissent pas sur cette figure ne peuvent être utilisés dans cet appareil.

Bobine de clous fixés par fil
Min. Max.
6 mm 50 mm 2,5 mm	7,9 mm 100 mm 3,8 mm

Dimensions

ACCESSOIRES STANDARDS

(1) Lunettes de sécurité .... 1
(2) Burette d'huile 1
(3) Capuchon de bec 1

ACCESSOIRES EN OPTION

○ Kit de mécanisme de declenchement séquentiel unique (ensemble de pièces pour clouage continu, pièces pour clouage unique)

Avec les pièces pour déclenchement séquentiel, le clou n'est enfoncé que lorsqu'on appuie sur la gâchette après avoir appuyé sur le levier-poussoir.

L'installation de ces pièces permet d'éviter l'enfoncement des clous en position incorrecte et le déclenchement accidentel du clouage sous l'action inopinée du levier-poussoir.

APPLICATIONS

○ Pièces de construction en bois tels que les charpentes de plancher ou les ossatures murales, le platelage du toit ou le sous-plancher.
○ Construction de mobil-homes.
○ Fabrication de caisses en bois, de palettes et de fûts.
○ Emballage industriel et emballage et cloisonnage en général.

PREPARATIONS AVANT USAGE

1. Préparez le tuyau

Utilisez un fl exible à air conçu pour le fonctionnement sous haute pression.

Assurez-vous que le tuyau utilisé a un diamètre intérieur minimal de 5 mm.

REMARQUE

Les tuyaux d'approvisionnement en air comprimé doivent fournir une pression minimale de 29,4 bars.

2. Veillez à la sécurité

ATTENTION

○ Des personnes non-autorisées (enfants inclus) doivet être tenus à l'écart de l'équipement.
○ Portez une protection des yeux.
○ Contrôlez si le vis qui tient le chapeau d'aération est bien serré.

Contrôlez s'il n'y a pas de fuite d'air ou de pièce défectueuse.

○ Contrôlez si le levier-poussoir fonctionne correctement et si aucune crotte s'est posée sur les parties mobiles du bras.
O Veillez à la sécurité opérationnelle.

AVANT USAGE

1. Contrôlez la pression de l'air

ATTENTION

Utilisez un compresseur conçu pour le fonctionnement sous haute pression.

La pression d'air doit constamment être maintenue à 12 – 23 bar en relation avec le diamètre et la longueur du clou et la dûreté du bois utilisé. Veillez spécialement à la pression nominale, à la capacité et au tuyautage du compresseur de façon à ce que la pression ne dépasse pas la limite indiquée. Notez qu'une pression trop élevée peut porter préjudice à la performance, à la durée de vie et à la sécurité du cloueur.

2. Mécanisme de verrouillage de la détente

Ce dispositif est pourvu d'un mécanisme de verrouillage qui empêche à la détente d'être tirée.

Réglez le levier de verrouillage en position de verrouillage pour verrouiller la détente.

Pour enfoncer un clou, tournez le levier de verrouillage en position libre. Lorsque vous n'utilisez pas l'outil, réglez le levier en position de verrouillage (Fig. 2).

ATTENTION

La détente doit être verrouillée en permanence sauf en cas d'enfonçage de clou.

3. Graissage

(1) Lubrifiez bien ce cloueur au moins deux fois par jour. Pour la lubrification, versez 10 à 15 gouttes d'huile dans le bouchon d'air avant de l'utiliser. L'huile appliquée avant l'utilisation lubrifie ce cloueur; l'huile appliquée après l'emploi empêche la rouille.

(2) Nous recommandons l'huile SHELL TONNA. Ne mélangez jamais deux ou plusieurs types et marques d'huile.

4. Chargement des clous

(1) Saisir le guide-clous et le bouton avec les doigts.

Pousser le bouton vers le bas et ouvrir le guide-clous.

Ouvrir le couvercle du magasin (Fig. 3).

(2) Réglez la position du porte-clous en fonction de la longueur du clou (Fig. 4).

Le clou ne sera pas bien inséré dans le poussoir si le porte-clous n'est pas correctement réglé (Fig. 5).

a. Tourner le porte-clous d'environ 90 degrés dans le sens contraire des aiguilles d'une montre. b. Le faire glisser en position verticales autant que possible.

Soulever ou abaisser le porte-clous pour accepter diff érentes longueurs de clou.

c. Régler la platine en fonction des références de longueur de clou du couvercle du magasin puis tourner le porte-clous de 90 degrés dans le sens des aiguilles d'une montre jusqu'à ce que l'on entende un "clic".

(3) Introduire la bobine de clous dans le magasin.

Dégager une longueur suffi sante de clous pour atteindre le perçage d'entraînement (Fig. 6).

Introduire le premier clou dans le perçage d'entraînement et le deuxième clou entre les deux doigts du chargeur. Placer la tête du clou dans la fente de guidage (Fig. 7).

(4) Fermer tout d'abord le couvercle du magasin puis le guide-clous (Fig. 8).

(5) Verrouiller convenablement le bouton.

REMARQUE

Veiller à ne pas déformer les fils d'acier de liaison ni à libérer les clous avec la surface de guidage.

Dans le cas contraire, en eff et, le guide-clous ne se fermerait pas correctement.

ATTENTION

Ne touchez pas la détente et ne placez le levier de détente pas sur le banc de travail ou sur le sol. Ne pointez l'orifice de décharge jamais en direction d'une personne.

REMARQUE

Avant de charger les clous dans le magasin, placez le porte-clous en tenant compte de la longueur du clou. Si vous ne placez pas correctement le porte-clous, un enrayement risque de se produire. Si vous appuyez sur le couvercle en forçant sans avoir réglé la position du porte-clous, celui-ci risque de s'endommager.

COMMENT UTILISER LE CLOUEUR

ATTENTION

○ Ne vous servez pas de votre corps ou d'une partie de l'outil en guise de marteau, car les clous peuvent sortir de façon inattendue ou l'outil risque d'être endommagé et des blessures graves peuvent s'ensuivre.

○ Prenez soins des personnes qui vous entourent lorsque vous clouez.

○ Assurez-vous que l'outil est toujours correctement engagé sur la pièce à usiner et ne puisse pas glisser.

○ Ne transportez jamais un outil pneumatique par le fl exible.

○ N'essayez jamais de faire glisser un outil pneumatique par le fl exible.

1. Réglez le levier de verrouillage en position libre

Tournez le levier de verrouillage et alignez-le avec la position libre (Fig. 9).

2. Comment enfoncer des clous

Cet appareil est équipé d'un mécanisme permettant le clouage intermittent ou continu pour une utilisation plus effi cace en fonction du type de matériel à clouer.

(1) Clouage intermittent

Le clouage intermittent est utilisé lorsque l'aspect fini est important et lors du plantage d'un clou à un endroit précis. ① Appuyez le levier-poussoir contre l'endroit où le clou doit être planté. ② Plantez les clous un par un en tirant sur la détente (Fig. 11).

REMARQUE

Jtilisez le clouage intermittent lorsque vous visez un endroit précis pour planter le clou.

(2) Clouagé continu

Pour planter des clous en clouage continu : ① Tout d'abord, tirez sur la détente. ② Puis appuyez le distributeur de clous contre les endroits où vous souhaitez planter les clous les uns après les autres (Fig. 12).

REMARQUE

En clouage intermittent, vous ne pouvez pas planter des clous lorsque la détente est encore vers le bas en appuyant le levier-poussoir contre l'endroit de clouage. Pour planter des clous en continu, les uns après les autres, retirez votre doigt de la détente et mettez en mode clouage continu.

Si un cloueur placé sur le sol (levier-poussoir appuyé contre le sol) est ramassé tout en tirant sur la détente, le cloueur passera en mode de coup unique et il sera impossible de planter des clous même en appuyant le levier-poussoir sur une surface. Si tel est le cas, retirez votre doigt de la détente et essayez à nouveau de planter des clous.

ATTENTION

Soyez prudents en clouant les bords. Lors du clouage continu, un clou risque d'être dévié et de dépasser le bois.

REMARQUE

○ Précautions à prendre lors du clouage à vide.

Il peut arriver que le clouage continue après que le magasin a été vidé. Ceci est appelé clouage à vide et peut endommager le protecteur, le magasin et le poussoir de clous. Pour éviter ceci, contrôlez le nombre de clous de temps en temps. Sortez toujours les clous non-utilisés si vous arrêtez le clouage.

○ Versez environ 2 cl d'huile par la prise d'air après usage.

Si les températures extérieures sont trop basses, il se peut que le cloueur fonctionne mal.

3. Enfoncer des clous dans un placage en acier

ATTENTION

○ Utilisez un profil C en acier d'une grosseur maximum de 3,2 mm.

○ Utilisez des clous en acier trempé prévus pour le placage en acier.

○ Placez le cloueur à la verticale contre le matériel à fixer.

○ Ne plantez pas de clous directement dans un profil C en acier et ne fixez pas de treillis grillagé ou d'acier galvanisé directement sur les clous.

○ N'utilisez pas le cloueur sur les toits ou les plafonds.

[Choix de clous durcis pour les tôles en acier]

ATTENTION

Vérifi ez que la longueur des clous durcis destines aux tôles en acier est à l'épaisseur du profi I C en acier.

Si le clou est trop long pour le matériau, il ne peut pas être suffisamment enfoncé dans le profil C en acier et risque se tordre, ce qui peut aboutir à une blessure ou à un accident.

Reportez-vous à la figure qui suit pour choisir la longueur de clou adaptée.

[Sélection de la longueur du clou]

Grosseur du matériel	Longueur du clou
15 à 45 mm	50 mm
22 à 47 mm	57 mm
30 à 55 mm	65 mm

Grosseur du matériel De 10 à 35 mm environ Profi C en acier (Grosseur: 1,6 mm jusqu'à 3,2 mm maximum)

REMARQUE

○ La résistance à l'arrachement sera considérablement réduite si les clous sont enfoncés trop profondément dans la tôle en acier. Ajustez la profondeur d'enfoncement du clou à l'aide de l'ajusteur.
Parfois, il peut arriver que les clous ne s'enfoncent pas assez en fonction de la dureté et de l'épaisseur du profil C en acier ou du matériel.

Le matériel externe et le placage en acier ne sont pas déformés.

Le matériel externe et le placage en acier sont déformés.

4. Enfoncer des clous dans le béton

ATTENTION

○ Utilisez des clous en acier trempé prévus pour le béton.
○ Placez le cloueur à la verticale contre le matériel à fixer.
○ N'enfoncez pas de clous directement dans le béton ni ne fi xez de plaques en métal directement.
○ N'enfoncez pas de clous sur les bords en béton.
○ N'utilisez pas le cloueur dans des endroits où des objets sont suspendus (tuyaux suspendus, etc.).

REMARQUE

N'utilisez le cloueur que sur du béton qui n'a pas encore durci, peu après avoir été coulé.

Utiliser le cloueur sur du béton durci peut tordre les clous et empêcher qu'ils ne s'enfoncent suffisamment en profondeur.

[Choix des clous en acier trempé prévus pour le béton] Choisissez des clous dont la profondeur de pénétration dans le béton varie de 10 à 15 mm.

Exemples à titre de référence

Epaisseur du bois	Longueur des clous à utiliser	Profondeur de pénétration dans le béton
35 mm	50 mm	Environ 15 mm
45 mm	57 mm	Environ 12 mm
50 mm	65 mm	Environ 15 mm

Longueur des clous à utiliser Epaisseur du bois Profondeur de pénétration dans le béton de 10 à 15 mm

REMARQUE

Les clous ne s'enfonceront pas assez profondément si la profondeur de pénétration du béton est supérieure à 15 mm.

5. Réglage de la profondeur de la décharge

ATTENTION

Lors des ajustements, relâchez bien le déclencheur. Lors des ajustements, vérifiez que la sortie des clous n'est pas dirigée vers le bas et que vous-même ou d'autres personnes n'êtes pas sur le trajet de la sortie des clous.

○ Ajuster le régleur (Fig. 13).

Essai de décharge. Si les clous sont trop profonde, tourner le régleur sur le côte "en superfi cie" (Repère ^T ).

Si la décharge du clou n'est pas assez profonde, tourner le régleur sur le côte "en profondeur" (Repère 7) (Voir Fig. 13, 14).

La profondeur change d'un millimètre avec chaque rotation du régleur.

REMARQUE

○ Le régleur ne peut être tourné, lors de l'ajustement, de plus de 3 mm du point d'enfoncement du clou le plus profond. Ne tourner pas en forçant au-delà de ce piont.
○ La profondeur de décharge des clous peut également est réglée en changeant la pression de l'air. Le faire tout en bougeant le régleur. Si vous utilisez une pression d'air trop élevée ne correspondant pas à la resistance de décharge, la durée d'utilisation du cloueur sera réduite.

6. Comment utiliser le capuchon de museau

ATTENTION

Retirez le flexible du cloueur et libérez l'air comprimé avant d'installer ou retirer le capuchon de museau pour éviter une éjection accidentelle de clous.

○ Fixez le capuchon de museau sur le bout du levier-poussoir quand vous souhaitez protéger la surface du bois, etc. des rayures.

(1) Fixation et détachement du capuchon de museau Le capuchon de museau peut se fixer simplement en le pressant sur le levier-poussoir.

Appuyez dessus jusqu'à ce qu'une partie convexe dans le capuchon de museau entre dans un trou du levier-poussoir. (Fig. 15) Pour le retrait, insérez une tige fine telle que tournevis dans la fente à l'arrière du levier-poussoir, puis retirez-le.

(2) Rangement du capuchon de museau Placez le capuchon de museau dans l'espace à l'arrière du magasin pour le ranger.(Fig. 16)

Débranchez toujours le tuyau d'air si vous nettoyez ou inspectez le cloueur.

1. Mesures à prendre lors d'un enrayement

(1) Enlevez le coil du magasin, ouvrez le guidage de clous et introduisez une tige dans l'orifice. Tapez ensuite la tige à l'aide d'un marteau (Fig. 17).
(2) Enlevez le clou coincé à l'aide d'un tournevis à tête tendue (Fig. 18).
(3) Coupez la partie défectueuse du fi I qui lie les clous à l'aide de cisailles, redressez la partie déformée et rechargez le coil dans le magasin.
(4) En cas d'enrayements fréquents, consultez votre agent-service autorisé.

2. Contrôlez les vis de fi xation pour chaque pièce Il faut contrôler régulièrement s'il n'y a pas de vis desserrés ou de fuites d'air. Employer le cloueur avec des vis desserrés peut causer des accidents.

3. Vérifier si le levier-poussoir glisse sans difficulté Nettoyer la section coulissante du levier-poussoir et la graisser de temps en temps avec l'huile de graissage fournie (Fig. 19).

Le graissage permet de faciliter le coulissement en même temps qu'il contribue à éviter la formation de rouille.

4. Inspection du poussoir de pointes

(1) Nettoyez de temps en temps la partie mobile du bouton, puis huilez (Voir Fig. 19).
(2) Ouvrez le guidage de clous et enlevez la poussière etc (Voir Fig. 20). Appliquez le lubrifiant sur la rainure de glissage du poussoir de pointes et du goujon. Contrôlez les arrêts de pointes (A) et (B) en les poussant légèrement avec le doigt.
(3) Huilez aussi la surface du bec et du guidage de pointes après le nettoyage. Ceci assurera un bon fonctionnement et retardera la corrosion.

ATTENTION

Contrôlez le bon fonctionnement des poussoirs et des arrêts de pointes avant l'usage. Sinon, les clous peuvent être tirés dans des angles irréguliers et présenter ainsi un danger pour l'opérateur ou les personnes qui l'entourent.

5. Inspectez la détente

Nettoyez périodiquement les pièces coulissantes du déclencheur, et vérifi ez que le déclencheur se déplace régulièrement. (Fig. 21)

6. Inspection du pot d'échappement

Ce cloueur possède un pot d'échappement incorporé qui réduit le bruit et la poussière dégagée pendant l'échappement. Lorsque le fi let du pot d'échappement est plein ou le pot d'échappement est endommagé, remplacer le pot d'échappement par un neuf. Pour cela, contacter notre centre de service après-vente (Fig. 22).

7. Inspection du magasin

Nettoyer le magasin. Enlever la saleté ou les copeaux de bois qui ont pu s'accumuler dans le magasin.

8. Rangement

○ Quand on ne se sert pas de la cloueuse pendant une durée prolongée, enduire les pièces en acier d'une fi ne couche de graisse pour éviter qu'elles ne rouillent.
○ Ne pas ranger la cloueuse dans un environnement froid. La laisser dans un endroit chaud.
○ Quand on ne se sert pas de la cloueuse, la ranger dans un endroit chaud et sec.
Ranger hors de portée des enfants.

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

COMPRESSEUR

ATTENTION

Si la pression maximale du compresseur à air dépasse les 23 bar, il vous faut installer une valve réductrice entre le compresseur et la cloueur. Puis, ajustez la pression d'air entre 12 et 23 bar. L'installation d'un filtre-régulateur-lubrificateur assure un entretien permanent.

LUBRIFIANTS AUTORISES

TYPE	NOM
Huile recommandée	SHELL TONNA
Huile moteur	SAE10W, SAE20W
Huile turbine	ISO VG32 - 68(#90 - #180)

Information sur le bruit

Valeurs des caractéristiques de bruit conformément à EN ISO 11148-13:2018

Niveau type de puissance sonore de l'enfoncement d'un clou, pondéré A: LWA, A,s,d = 99,5 dB Niveau type de pression sonore d'émission de l'enfoncement d'un clou, pondéré A, au poste de travail:

$$ L _ {p A}, A, s, d = 9 1, 6 \mathrm{dB} $$

Incertitude K: 2,5 dB (A)

Ces valeurs sont des valeurs caractéristiques relatives à l'outil et elles ne représentent pas la génération de bruit au point d'utilisation. La génération de bruit au point d'utilisation pourra dépendre par exemple de l'environnement de travail, de la pièce, du support de pièce, du nombre d'opérations de clouage, etc.

Selon les conditions du lieu de travail et la forme de la pièce, il faudra peut-être adopter des mesures individuelles d'atténuation du bruit, par exemple en plaçant les pièces sur des supports d'insonorisation, en supprimant la vibration des pièces au moyen de serrage ou de couvertures, en déglant l'outil à la pression d'air la plus faible possible pour l'opération en question, etc.

Dans certains cas spéciaux, il faudra porter des protections anti-bruit.

Information sur les vibrations

La valeur des caractéristiques de vibration type est conformément à EN ISO 11148-13:2018, 2000: 5,3 m/s ^2 Incertitude K = 1,5 m/s ^2

Cette valeur est une valeur caractéristique relative à l'outil et elle ne représente pas l'influence sur le système main-bras lors du fonctionnement de l'outil. L'influence sur le système main-bras lors du fonctionnement de l'outil pourra dépendre par exemple de la force de saisie, de la force de la pression de contact, du sens de travail, du réglage de l'alimentation énergétique, de la pièce et du support de pièce.

Bobine de clous fixés par fil
Min. Mass.
6 mm 50 mm 2,5 mm	7,9 mm 100 mm 3,8 mm

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fr
