Tipo de produto	Parafusadeira de impacto sem fio
Marca	HiKOKI
Modelo	WH12DAF2
Velocidade sem carga	0 - 2500 min⁻¹
Capacidade de aperto (parafusos)	M4 - M8
Capacidade de aperto (parafusos comuns)	M5 - M12
Capacidade de aperto (parafusos de alta resistência)	M5 - M10
Torque de aperto máximo	110 N·m (1120 kgf·cm)
Tipo de bateria	Ni-Cd ou Ni-MH
Tensão da bateria	12 V
Capacidade da bateria	1,4 Ah (EB1214S), 2,0 Ah (EB1220BL), 2,6 Ah (EB1226HL)
Peso (com bateria)	1,6 kg (com EB1214S)
Carregador incluído	UC14YFA ou UC18YG (de acordo com a versão)
Tempo de carga (EB1214S)	Aproximadamente 30 minutos (a 20°C)
Funções principais	Variador de velocidade, inversor de rotação, lâmpada LED integrada, gancho orientável
Segurança	Uso de protetor auditivo recomendado, travamento da bateria
Manutenção e limpeza	Limpar com um pano seco ou levemente ensaboado, não usar solventes
Armazenamento	Temperatura abaixo de 40°C, fora do alcance de crianças
Acessórios fornecidos	Carregador, estojo de plástico
Peças de reposição e reparabilidade	Reparos por serviço autorizado Hitachi, lista de peças disponível

Perguntas frequentes - WH12DAF2 HiKOKI

Como instalar a bateria na parafusadeira WH12DAF2?

Para instalar a bateria, insira-a respeitando a polaridade até que ela encaixe. Para removê-la, segure a alça e empurre a trava da bateria para fora. Nunca curto-circuite a bateria.

Qual é o tempo de carga recomendado para a bateria?

O tempo de carga para a bateria EB1214S é de aproximadamente 30 minutos a 20°C. Use apenas o carregador fornecido (UC14YFA ou UC18YG) e respeite a faixa de temperatura de carga (0-40°C). Uma bateria quente deve esfriar antes da carga.

Como inverter o sentido de rotação?

Pressione o botão localizado acima do gatilho. O lado R faz a broca girar no sentido horário (aperto), o lado L no sentido anti-horário (afrouxamento). Nunca comute quando a ferramenta estiver em funcionamento.

Qual é a capacidade máxima de aperto da WH12DAF2?

Para parafusos, a capacidade vai de M4 a M8. Para parafusos comuns, de M5 a M12. Para parafusos de alta resistência, de M5 a M10. O torque máximo é de 110 N·m.

Como fazer a manutenção da parafusadeira após o uso?

Limpe o exterior com um pano seco ou levemente ensaboado. Não use solventes. Verifique regularmente os parafusos de montagem e aperte-os se necessário. Guarde a ferramenta em local seco a menos de 40°C.

Posso usar a parafusadeira com uma bateria de outra marca?

Não, use exclusivamente as baterias HiKOKI designadas (EB1214S, EB1220BL, EB1226HL). O uso de outras baterias pode causar riscos de ferimentos e incêndio.

Como ajustar o torque de aperto?

O WH12DAF2 não possui ajuste de torque mecânico. O torque depende do tempo de aperto e da força aplicada no gatilho. Para um aperto preciso, use uma chave dinamométrica manual para verificar.

O que fazer se a lâmpada LED não acender?

A lâmpada do gancho requer duas pilhas AAAA (1,5 V) que se desgastam. Substitua-as desaparafusando a tampa do gancho e respeitando as polaridades. A lâmpada desliga automaticamente após 15 minutos.

É possível apertar totalmente sem danificar os parafusos?

Evite apertar por muito tempo, pois isso pode quebrar o parafuso ou danificar a cabeça. Use sempre a broca adequada e mantenha a ferramenta perpendicular ao parafuso.

Como prolongar a vida útil da bateria?

Recarregue a bateria antes que ela esteja completamente descarregada. Evite recarregá-la imediatamente após o uso: deixe-a esfriar. Armazene-a em local temperado e nunca a curto-circuite.

MANUAL DE UTILIZADOR WH12DAF2 HiKOKI

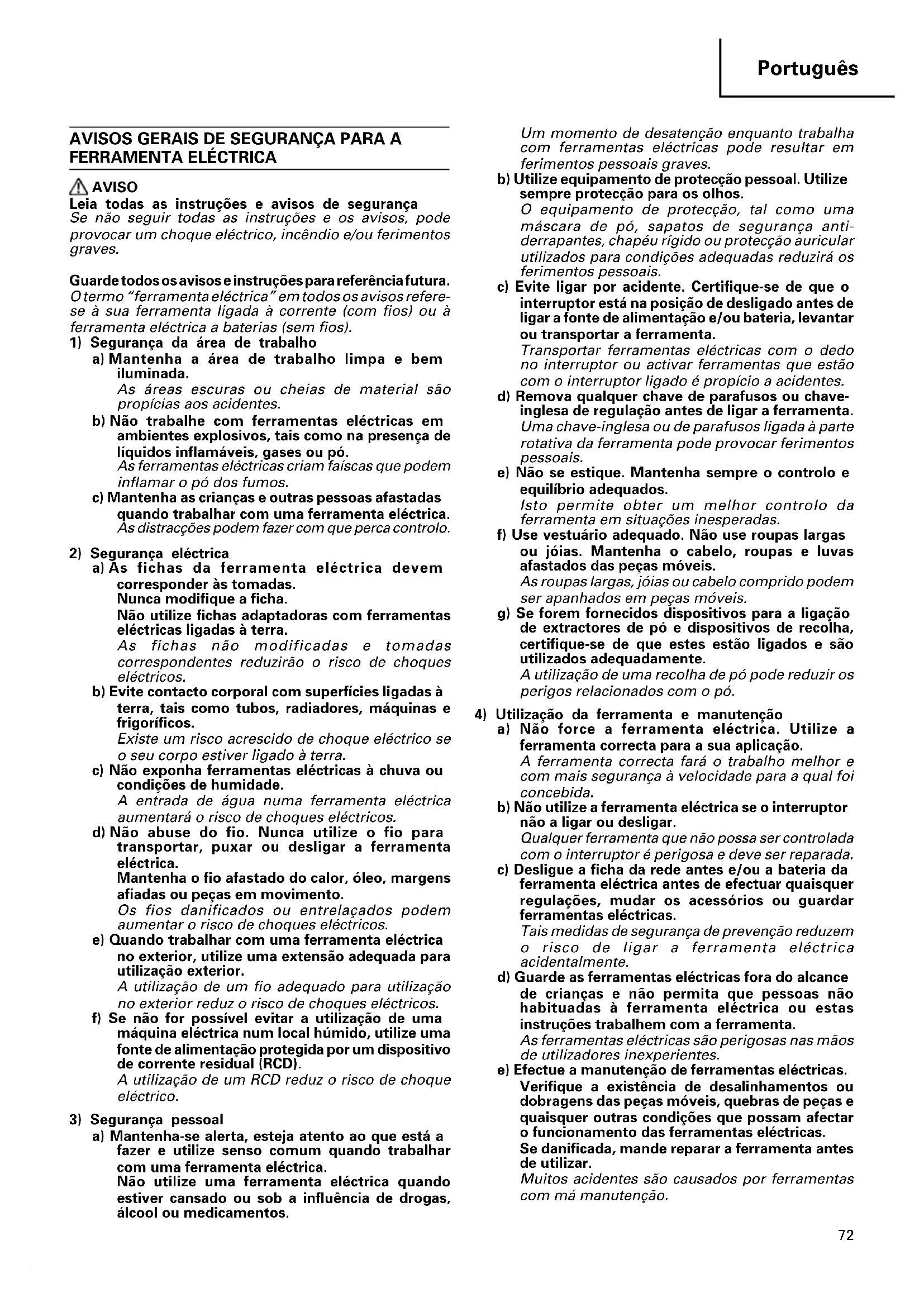

Leia todas as instruções e avisos de segurança

Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo "ferramenta eléctrica" em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada.
As áreas escuras ou cheias de material são propícias aos acidentes.
b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó.
As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos.
c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica.
As distracções podem fazer com que perca controlo.

As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos.

b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos.

Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra.

c) Não exponha ferramentas eléctricas à chuva ou condições de humidade.

d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica.

Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento.

Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos.

e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos.

f) Se não for possível evitar a utilização de uma máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica.

Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de protecção pessoal. Utilize sempre protecção para os olhos.

O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta em situações inesperadas.

f) Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis.

g) Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação.

A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.

c) Desligue a ficha da rede antes e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas.

Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta.

As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.

Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas.

Se danificada, mande reparar a ferramenta antes de utilizar.

Muitos acidentes são causados por ferramentas com má manutenção.

f) Mantenha as ferramentas de corte afiadas e limpas.

As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar.

g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Utilização e manutenção da ferramenta com bateria

a) Apenas é recarregável com o carregador especificado pelo fabricante.

Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

b) Utilize ferramentas eléctricas apenas com as baterias especialmente concebidas.

A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndios.

c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam fazer uma ligação de um terminal para o outro.

Fazer curto-circuito dos terminais da bateria poderá causar queimaduras ou um incêndio.

d) Em condições abusivas, poderá ser ejectado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica.

O líquido ejectado da bateria poderá provocar irritações ou queimaduras.

6) Manutenção

a) Faça a manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta eléctrica é mantida.

AVISO

Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

PRECAUÇÕES COM A APARAFUSADORA DE IMPACTO A BATERÍA

1. Esta é uma ferramenta portátil para apertar e desapertar parafusos. Utilize-a apenas para essas operações.

2. Em caso de utilização prolongada, use protetores de ouvido.

3. A operação com uma só mão pode ser extremamente perigosa; segure o aparelho firmemente com ambas as mãos durante a operação.

4. Depois de instalar a chave, puxe-a um pouquinho para fora para se certificar de que ela não está frouxa. Se a chave não tiver sido instalada corretamente, ela pode se afrouxar durante o uso, o que pode ser perigoso.

5. Empregue a chave que corresponde ao parafuso.

6. Apertar um parafuso com a aparafusadora com percussão a bateria em ângulo não reto pode ao mesmo tempo danificar a cabeça dele e não transmitir a força apropriada. Coloque a chave de impacto alinhada em ângulo reto com a cabeça do parafuso.

7. Recarregue sempre a bateria numa temperatura entre 0° e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

8. O recarregador não deve ser usado continuamente. Quando terminar um recarregamento, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.

9. Não deixe que materiais estranhos entrem no orifício de conexão da bateria recarregável.

10. Não desmonte nunca a bateria recarregável nem o recarregador.

11. Nunca provoque curto-circuito na bateria recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento., podendo resultar em queima ou danos à bateria.

12. Não jogue a bateria no fogo. Queimando-se, ela pode explodir.

13. Não insira nenhum objeto nas aberturas de ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danificar o recarregador.

14. Leve a bateria à loja onde você a comprou assim que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

15. O uso de uma bateria velha pode danificar o recarregador.

PRECAUÇÕES COM A CHAVE DE IMPACTO A BATERIA

1. Esta é uma ferramenta portátil para apertar e desapertar parafusos e porcas. Utilize somente para estas operações.

2. Caso o uso seja prolongado, utilize protetores de , ouvido.

3. E extremamente perigoso operar esta ferramenta com uma só mão; durante a operação, segure o aparelho firmemente com ambas as mãos.

4. Verifique se o encaixe não está rachado ou quebrado. Os encaixes rachados ou quebrados são perigosos. Verifique bem o encaixe antes de usá-lo.

5. Prenda o encaixe com o pino e o anel. Se o pino do encaixe ou o anel que prende o encaixe estiverem danificados, ele pode não ficar entalado na chave, o que representa um perigo. Não use pinos ou anéis que estejam deformados, desgastados, rachados ou apresentem qualquer tipo de dano. Certifique-se sempre de instalar o pino e o anel na posição correta.

6. Verifique o torque de aperto.

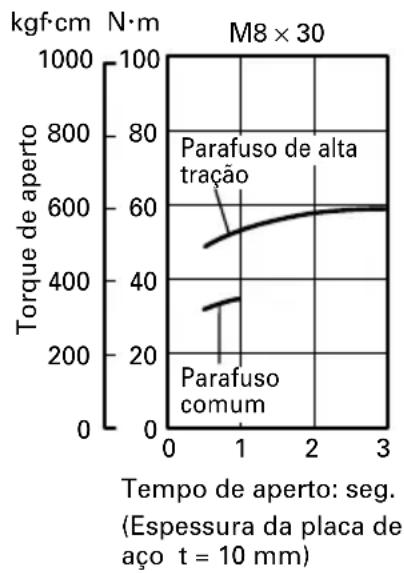

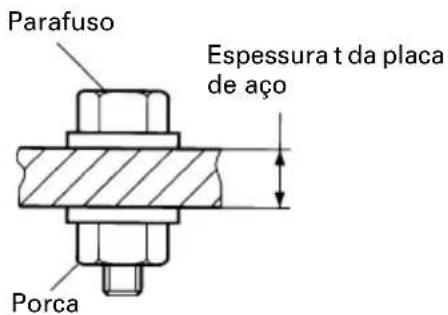

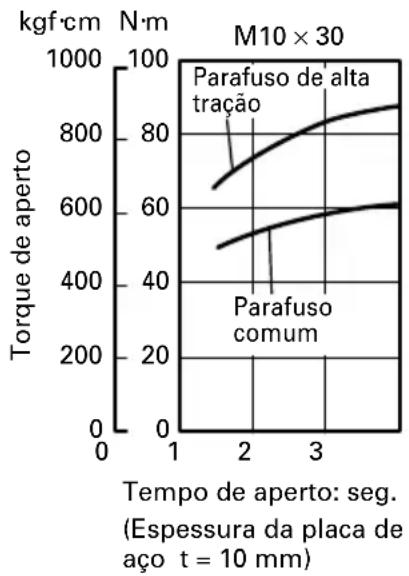

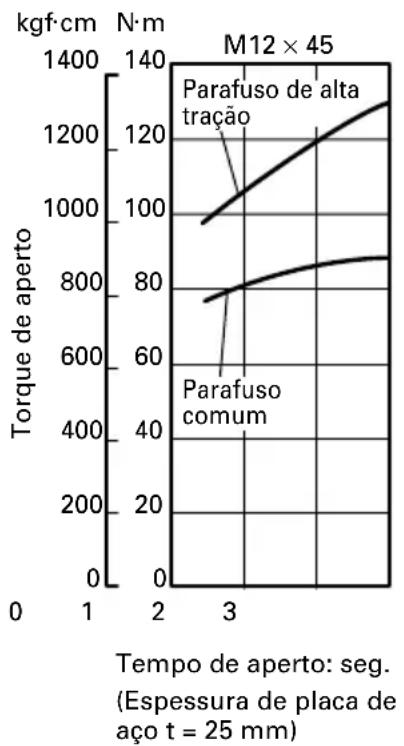

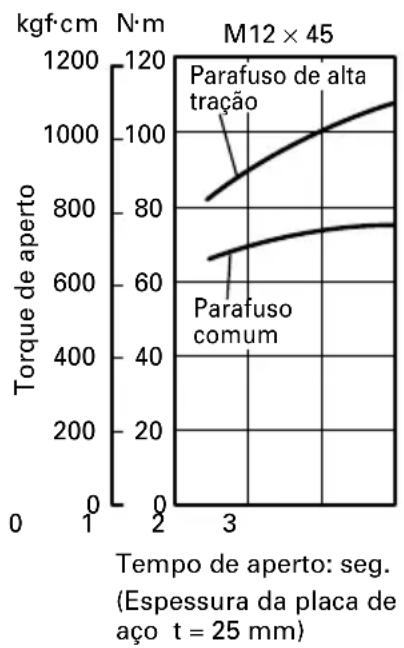

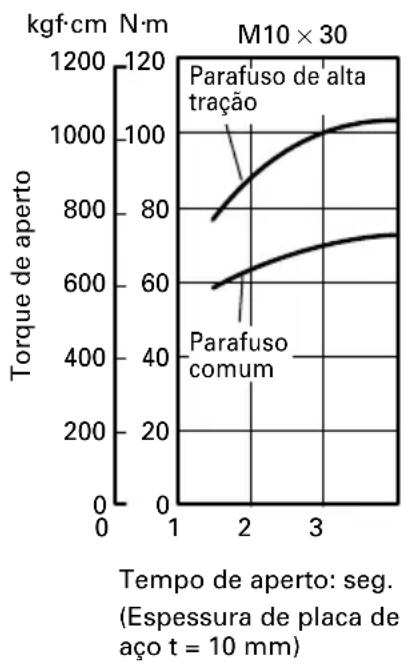

O torque apropriado para apertar um parafuso depende do material deste parafuso, suas dimensões, seu grau, etc.

O torque de aperto gerado por esta chave de impacto depende também dos materiais e dimensões do parafuso, pelo tempo em que a chave é aplicada, a maneira em que o encaixe foi instalado, etc.

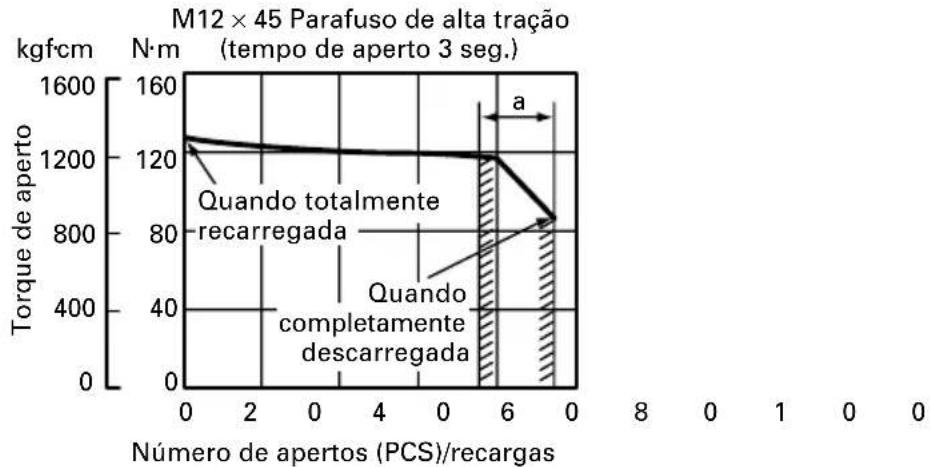

Além disso, quando a bateria acaba de ser recarregada e quando ela estiver para se esgotar, o torque é ligeiramente diferente. Utilize a chave de torque para verificar se o parafuso foi apertado de maneira correta.

1. Pare o funcionamento da chave de impacto antes de mudar a direção da rotação. Solte o interruptor e espere sempre que a chave de impacto pare antes de mudar a direção de rotação.
2. Não toque nunca numa peça que esteja girando. Não deixe que a seção do encaixe giratório chegar perto de suas mãos ou de outra parte do seu corpo. Você pode se cortar ou ficar preso no encaixe. Também tenha cuidado para não tocar o encaixe depois de usá-lo continuamente por um longo período de tempo. Ele se aquece bastante e pode provocar queimaduras.
3. Ao usar a junta universal, não deixe nunca a chave de impacto girar sem carga. Se o encaixe girar sem estar conectado a uma carga, a junta universal faz com que ele gire em falso. Você pode se machucar ou o movimento do encaixe pode sacudir tanto a chave de impacto fazendo com que você a deixe cair no chão.
4. Recarregue sempre a bateria numa temperatura entre 0° e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. Enquanto que numa temperatura acima de 40°C, a bateria não pode ser recarregada. A temperatura mais apropriada para a recarga é entre 20° e 25°C.

5. O recarregador não deve ser usado continuamente. Quando terminar um recarregamento, libere o recarregador por cerca de 15 minutos antes da próxima recarga da bateria.

6. Não deixe que materiais estranhos entrem no orifício de conexão da bateria recarregável.

7. Não desmonte nunca a bateria recarregável nem o recarregador.
8. Nunca provoque curto-circuito na bateria recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento., podendo resultar em queima ou danos à bateria.
9. Não jogue a bateria no fogo.
   Queimando-se, ela pode explodir.
10. Não insira nenhum objeto nas aberturas de ventilação do recarregador. A inserção de objetos metálicos ou inflamáveis nas aberturas de ventilação do recarregador pode causar choques elétricos ou danificar o recarregador.
11. Leve a bateria à loja onde você a comprou assim que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.
12. O uso de uma bateria velha pode danificar o recarregador.

MODELO

WH12DAF2: com recarregador e estojo

WR12DAF2:com recarregador e estojo

ESPECIFICAÇÕES

FERRAMENTA ELÉTRICA

Modelo WH12DAF2 WR	12DAF2
Rotação sem carga 0	-2500 min	-1
Capacidade M4 - M8	(Parafuso pequeno) M6 - M14 (Parafuso médio)M5 - M12 (Parafuso médio) M6 - M5 - M10 (Parafuso de alta tração)	M10 (Parafuso de alta tração)
Torque de aperto	Máximo 110 N·m {1120 kgf·cm}O aperto é para parafuso de alta tração M12 (grau de resistência 12,9) quando completamente carregado na temperatura de 20°C.Tempo de aperto: 3 seg.	Máximo 130 N·m {1330 kgf·cm}O aperto é para parafuso de alta tração M12 Parafuso de alta tração (grau de resistência 12,9) quando completamente carregado na temperatura de 20°C.Tempo de aperto: 3 seg.
Bateria recarregável EB	1214S: Bateria de Ni-Cd, 12 V (1,4 Ah 10 elementos)
	EB1220BL: Bateria de Ni-Cd, 12 V (2,0 Ah 10 elementos)
	EB1226HL: Bateria de Ni-MH, 12 V (2,6 Ah 10 elementos)
Peso 1,6 kg (Instalação	EB1214S)

RECARREGADOR

Modelo UC14YFA UC18YG
Tempo de recarga EB1	214S: Aprox. 30 min. (a 20°C) EB1214S:	Aprox. 30 min. (a 20°C)
	EB1220BL: Aprox. 50 min. (a 20°C)	EB1220BL: Aprox. 50 min. (a 20°C)
	EB1226HL: Aprox. 60 min. (a 20°C)	×
Voltagem para recarga	7,2 – 14,4 V	7,2 – 18 V
Peso	0,6 kg	0,3 kg

“×” indica que o conjunto da bateria não é compatível com esse carregador específico.
NOTA: O tempo de recarga pode variar de acordo com a temperatura e a voltagem da fonte de energia.

ACESSÓRIOS-PADRÃO

1. Recarregador (UC14YFA ou UC18YG) 1
2. Estojo de plástico 1
   Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio.

ACESSÓRIOS OPCIONAIS (Vendidos separadamente)

1. Bateria (EB1214S, EB1220BL, EB1226HL)

Existem dois tipos de tamanhos de acessório para a ponta e o encaixe. Consulte a tabela em baixo e seleccione o tipo de acessório para a ponta ou encaixe que é adequado para a WH12DAF2.

Tamanho do acessório Local de compra
Tipo-L		República da Coreia, Taiwan, Hong Kong, República Popular da China, República de Singapura
Tipo-S		Outras regiões.

3. Para a WR12DAF2

O tipo WR12DAF2 é uma especificação de ponta quadrada 12,7. Seleccione o encaixe que com o tamanho de acessório adequado.

Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

〈WH12DAF2〉

○Aparafusar e retirar pequenos parafusos simples, parafusos de porcas, etc.

〈WR12DAF2〉

○Apertos e desapertos de todos os tipos de parafusos e porcas, usado para prender materiais estruturais.

RETIRADA/INSTALAÇÃO DA BATERIA

1. Retirada da bateria

Segure firmemente o cabo e empurre a lingüeta da bateria para retirá-la. (Veja Figs. 1 e 2.)

CUIDADO:

Não provoque nunca curto-circuito na bateria.

2. Instalação da bateria

Insira a bateria, observando sua polaridade. (veja Fig. 2)

RECARGA

Antes de utilizar a ferramenta, carregue a bateria da seguinte forma.

1. Ligue o cabo elétrico do recarregador numa tomada de corrente alternada.

Quando estiver conectado, a lâmpada piloto do recarregador vai piscar em vermelho. (Em intervalos de 1 segundo.)

2. Insira a bateria no recarregador.

Insira a bateria firmamente, na direção mostrada na Fig. 3, até que ela entre em contacto com o fundo do compartimento de recarregador.

CUIDADO:

○Se a bateria for inserida na direção inversa, não somente será impossível recarregá-la como também pode causar problemas no carregador como, por exemplo, deformação no terminal de recarga.

3. Recarga

A recarga se inicia ao inserir a bateria no recarregador e a lâmpada piloto se acenderá continuamente em vermelho.

Quando a bateria ficar completamente recarregada, a lâmpada piloto vai piscar em vermelho. (Em intervalos de 1 segundo.) (Veja Quadro 1)

(1) Indicação da lâmpada piloto

As indicações da lâmpada piloto serão como as mostradas na Quadro 1, de acordo com a condição do recarregador ou da bateria recarregável.

Quadro 1

Indicações das lâmpadas
Antes da recarga	Pisca (VERMELHO)	Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)
Durante a recarga	Acende (VERMELHO)	Fica continuamente acesa
Recarga completa	Pisca (VERMELHO)	Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)
Recarga impossível	Pisca (VERMELHO)	Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo)	Defeito na bateria ou no carregador
Recarga impossível	Acende (VERDE)	Fica continuamente acesa	A temperatura da bateria está alta, tornando impossível a recarga.

(2) Quanto a temperaturas da bateria recarregável

As temperaturas das baterias recarregáveis são as mostradas no quadro abaixo. As baterias que se aqueceram devem ser esfriadas por um tempo antes de serem recarregadas.

Baterias recarregáveis quais	Temperaturas nas a bateria pode ser recarregada
EB1214S, EB1220BL -5°C -	60°C
EB1226HL 0°C - 45°C

1. Desconecte da tomada o cabo de energia do recarregador.
2. Segure o recarregador firmemente e puxe a bateria para fora.

NOTA:

Não esqueça de retirar a bateria do recarregador depois da utilização, e de guardá-la de forma correta.

Quanto à descarga elétrica no caso de novas baterias, etc.

Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes.

Como prolongar a vida útil das baterias

(1) Recarregue as baterias antes que elas se descarreguem completamente.

Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor.

(2) Evite fazer a recarga em altas temperaturas.

Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente

depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo.

CUIDADO:

○Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz direta do sol, ou porque acabou de ser usada, a lâmpada-piloto do carregador se acende no verde. Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga.
○ Quando a lâmpada piloto piscar em vermelho rapidamente (em intervalos de 0,2 segundo), verifique se existe algum objeto estranho no orifício de instalação do recarregador da bateria. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado.
○Como o microcomputador integrado leva cerca de 3 segundos para confirmar se a bateria que está sendo recarregada com UC14YFA foi retirada, espere no mínimo 3 segundos antes de reinseri-la para que continue a ser recarregada. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta.

Antes de utilizar a ferramenta, carregue a bateria da seguinte forma.

1. Conecte o cabo elétrico do recarregador ao receptáculo

Ao conectar o cabo elétrico, o recarregador liga.

1. Insira a bateria no recarregador

Insira a bateria firmemente, observando a direção correta até que ela entre em contato com a parte inferior do recarregador (a lâmpada piloto se acende) (Veja Figs. 4).

CUIDADO

Se a lâmpada piloto não se acender, desconecte o cabo elétrico da tomada e verifique a condição de montagem da bateria.

○Quanto a temperaturas da bateria recarregável.

As temperaturas das baterias descarregáveis são apresentadas na Quadro 3.

Baterias recarregáveis quais a bateria pode ser recarregada	Temperaturas nas
EB1214S, EB1220BL 0°C - 45°C

○A lâmpada piloto se apaga para indicar que a bateria está completamente recarregada.

O tempo de recarga da bateria torna-se maior quando a temperatura for mais baixa ou a voltagem da fonte for muito baixa.

Quando a lâmpada piloto não se apagar mesmo se se passar mais de 120 minutos depois do início da recarga, suspenda a operação e contate a

OFICINA AUTORIZADA HITACHI mais próxima.

CUIDADO

Se a bateria estiver aquecida devido, entre outras coisas, à exposição direta à luz do sollogo depois da operação, a lâmpada piloto do recarregador pode não se acender. Então, espere a bateria se esfriar primeiro e depois volte a recarregá-la.

1. Desconecte da tomada o cabo de energia do recarregador
2. Segure o recarregador firmemente e puxe a bateria para fora

NOTA

Após o carregamento, retire primeiro as baterias do carregador e conserve-as adequadamente.

Quanto à descarga elétrica no caso de novas baterias, etc.

Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes.

Como prolongar a vida útil das baterias.

(1) Recarregue as baterias antes que elas se descarreguem completamente.

Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor.

(2) Evite fazer a recarga em altas temperaturas.

Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo.

ANTES DE USAR

1. Preparação e verificação do ambiente de trabalho

Certifique-se de que o local de trabalho possui todas as condições estabelecidas adiante nas precauções.

1. Verificação da bateria

Certifique-se de que a bateria está firmemente instalada. Caso ela não esteja, pode sair para fora e provocar um acidente.

1. Instalação da palheta (WH12DAF2)

Siga sempre os procedimentos mencionados abaixo para instalar as chaves. (Fig. 5)

(1) Puxe a manga-guìa para longue da frente da ferramenta.
(2) Insira a chave no orifício sextavado da bigorna.
(3) Solte a manga-guia, que retorna à sua posição original.

CUIDADO:

Se a manga-guia não voltar à posição original, isto significa que a chave não foi instalada corretamente.

1. Seleção de encaixe correspondente ao parafuso (WR12DAF2)

Certifique-se de usar um encaixe que corresponda ao parafuso que vai ser apertado. A utilização de um encaixe não apropriado resultará, além de um aperto insuficiente, em danos ao encaixe ou à porca.

Um encaixe sextavado ou de orifício quadrado desgastado ou deformado, não oferecerão um aperto adequado para se ajustar na porca ou na bigorna, provocando com isso perda no torque de aperto.

Fique atento aos desgastes nos orifícios dos encaixes e substitua-os antes de que esse desgaste aumente.

Finalmente, instale o encaixe prescrito no item 5. A seção sobre “Acessórios Opcionais” oferece detalhes sobre a relação entre os tamanhos dos parafusos e os encaixes. Estes recebem nomes de acordo com a largura em diedro do orifício sextavado.

1. Instalação de um encaixe (WR12DAF2)

●Tipo pistão (Fig. 8)

Alinhe o pistão localizado na parte quadrada da bigorna com o orifício do encaixe sextavado. Depois empurre o pistão e monte o encaixe sextavado na bigorna. Verifique se o pistão está completamente engrenado no orifício.

Ao retirar o encaixe, inverta a sequência.

MODO DE USAR

CUIDADO:

○Ao utilizar o gancho equipado com luz, fique atento para que o equipamento principal não caia no chão. Se a ferramenta cair, existe risco de acidente.

○Ao carregar a ferramenta principal com o gancho equipado com luz suspenso no cinturão, não prenda nela a ponta da ferramenta, excetono caso da ponta phillips.

Se carregar o equipamento preso ao cinto com componentes agudos como uma broca, por exemplo, pode ocorrer um ferimento.

1. Uso do gancho equipado com luz

O gancho equipado com luz pode ser instalado do lado direito ou do lado esquerdo e o ângulo pode ser ajustado em 5 passos entre 0° e 80°.

(1) Operação do gancho

(a) Puxe o gancho para fora em sua direção, seguindo a seta (A) e gire na direção da seta (B). (Fig. 9)
(b) O ângulo pode ser ajustado em 5 passos (0°, 20°, 40°, 60°, 80°).
Ajuste o ângulo do gancho na posição desejada para o uso.

(2) Mudança na posição do gancho

CUIDADO:

A instalação incompleta do gancho pode resultar em ferimentos corporais.

(a) Segure bem o aparelho principal e retire o parafuso usando a chave de fenda ou uma moeda. (Fig. 10)
(b) Retire o gancho e a mola. (Fig. 11)
(c) Instale o gancho e a mola no outro lado e prenda firmemente com o parafuso. (Fig. 12)

NOTA:

Preste atenção ao sentido da mola. Coloque o lado com o diâmetro maior longe de você. (Fig. 12)

(a) Pressione o comutador para desligar a luz. Caso esqueça de fazer isso, a luz vai se desligar automaticamente depois de 15 minutos.
(b) A direção da luz pode ser ajustada no espaço das posições 1 - 5 do gancho (Fig. 13)

○Tempo de iluminação

Pilhas AAAA de manganês: aprox. 15 horas.

Pilhas AAAA alcalinas: aprox. 30 horas.

CUIDADO:

Não olhe diretamente para a luz.

Isso pode resultar em lesões na vista.

(4) Substituição das pilhas

(a) Desaperte o parafuso do gancho com uma chave Phillips (Nº 1). (Fig. 14)
Retire a tampa do gancho empurrando-a na direção da seta. (Fig. 15)
(b) Retire as pilhas velhas e coloque as novas em seu lugar. Alinhe com as indicações do gancho e posicione corretamente os terminais mais (+) e menos (−). (Fig. 16)
(c) Alinhe os entalhes no corpo principal do gancho com a protuberância da tampa do gancho, pressione-a na direção oposta à da seta mostrada na Fig. 15 e depois aperte o parafuso.

Use pilhas AAAA (1,5 V) encontradas no comércio.

NOTA:

Não aperte demais o parafuso. Isso pode desgastar as ranhuras do parafuso.

CUIDADO:

○Deixar de observar o que se segue pode resultar em vazamento da pilha, ferrugem ou mau funcionamento.

Posicione corretamente os terminais mais (+) e menos (−).

Substitua as pilhas ao mesmo tempo. Não misture pilhas velhas com novas.

Retire imediatamente do gancho as baterias usadas.

○Não jogue as pilhas fora junto com o lixo normal e nem as atire ao fogo.
○Guarde as pilhas fora do alcance de crianças.
○Use corretamente as pilhas conforme as especificações e indicações das mesmas.

2. Verificação da direção de rotação

A chave gira no sentido horário (vista do lado de trás) quando se aperta o lado-R (direito) do interruptor.
O lado-L (esquerdo) do interruptor é apertado para fazer a chave girar no sentido antihorário. (Veja Fig. 17) (No aparelho aparecem as marcas (L) e (R).)

CUIDADO:

O interruptor não pode ser ligado enquanto a chave de fenda de impacto estiver girando. Para ligar o interruptor, desligue a chave de fenda de impacto e depois ajuste o interruptor.

3. Operação de liga/desliga

○ Quando o gatilho estiver sendo apertado, a ferramenta gira. Quando o gatilho é solto, a ferramenta pára de funcionar.
○A velocidade de rotação pode ser controlada variandose a pressão sobre o gatilho. A velocidade é baixa quando o gatilho for apertado ligeiramente e aumenta à medida em que a pressão sobre o gatilho aumentar.

4. Aperto e desaperto de parafusos (WH12DAF2)

Instale a chave que corresponde ao parafuso, alinhe a chave com as fendas da cabeça do parafuso, depois aperte-o.

Empurre a chave de fenda de impacto apenas o suficiente para manter a chave encaixada na cabeça do parafuso.

CUIDADO:

A aplicação da ferramenta por muito tempo aperta o parafuso demais e pode mesmo chegar a quebrá-lo. Um ângulo errado também pode danificar a cabeça do parafuso e não transmitir a força a ele.
Aperte o parafuso com esta chave de fenda de impacto em ângulo reto em relação ao parafuso.

5. Número possível de apertos (WH12DAF2)

Consulte a tabela abaixo para o número de apertos possíveis com uma recarga.

EB1214S

Parafuso utilizado No de	apertos
Parafuso para madeira 4 × 50 (madeira mole)	Aprox. 190
Parafuso para metal M8 × 16	Aprox. 500

Estes valores podem variar um pouco, segundo a temperatura ao redor e as características da bateria.

6. Número possível de parafusos apertados (WR12DAF2)

Consulte a tabela abaixo para o número possível de apertos de parafusos de uma vez.

EB1214S

Parafuso usado N° de apertos
Parafuso de alta tensão M12 × 45	Aprox. 87

Estes valores podem variar um pouco, segundo a temperatura ao redor e as características da bateria.

NOTA:

O emprego da bateria EB1226HL em condição de baixas temperaturas (abaixo de 0°C) pode às vezes resultar num torque de aperto fraco e numa reduzida quantidade de trabalho. No entanto, este é um fenômemo temporário e o retorno à normalidade ocorre quando a bateria se aquece.

1. Descanso do aparelho depois de trabalho contínuo

Depois de utilizar a ferramenta para um trabalho de apertar parafusos, descanse o aparelho por cerca de 15 minutos, ao trocar a bateria. A temperatura do motor, do interruptor, etc., vai subir se o trabalho se iniciar imediatamente depois da troca da bateria, resultando até em queima por superaquecimento.

NOTA:

Não toque na caixa do martelo, uma vez que fica muito quente durante a utilização continua.

2. Precauções quanto ao uso de controle de velocidade do comutador

Este comutador possui um circuito eletrônico integrado, que varia a velocidade de rotação sem etapas intermediárias. Consequentemente, quando o gatilho do comutador é apertado apenas de leve (rotação em baixa velocidade) e o motor é parado enquanto a máquina estiver aparafusando continuamente, os componentes do circuito eletrônico podem se sobreaquecer e se danificar.

3. Torque de aperto

Consulte as Figs. 18 e 19 para o torque de aperto dos parafusos (de acordo com o tamanho), sob as condições mostradas na Fig. 20. Use estes exemplos como referência geral, já que o torque de aperto pode variar de acordo com as condições de aperto.

NOTA:

○Caso se utilize um longo tempo, os parafusos serão fortemente apertados. Isto pode causar a quebra do parafuso ou danificar a ponta da chave.

○Se o aparelho for mantido num ângulo incorreto, a cabeça do parafuso pode ser danificada ou o torque especificado pode não ser transmitido ao parafuso. Mantenha sempre o aparelho e o parafuso que está sendo apertado em linha reta.

4. Utilização de tempo de aperto adequado ao parafuso

O torque apropriado ao parafuso difere segundo o material e o tamanho do parafuso, do material onde se aparafusa, etc., portanto, utilize um tempo de aperto adequado ao parafuso. Em particular, se for gasto um tempo longo para parafusos menores que M8, existe o risco de que o parafuso quebre, por isso verifique antes o tempo e o torque de aperto.

5. Torque de aperto adequado para o parafuso sob impacto

O torque de aperto ótimo para porcas ou parafusos difere segundo o material e o tamanho das porcas e dos parafusos. Um torque de aperto excessivamente grande para um parafuso pequeno pode comprimir ou quebrar o parafuso. O torque de aperto aumenta em proporção ao tempo de operação. Utilize o tempo de operação correto para o parafuso.

6. Para segurar a ferramenta

Segure firmemente a chave de impacto com ambas as mãos. Neste caso, segure a chave alinhada ao parafuso.

Não é necessário empurrar a chave com muita força. Segure a chave com força suficiente para compensar a força de impacto.

7. Confirmação do torque de aperto

Alguns fatores contribuem para uma redução do torque de aperto. Antes do início do trabalho, não deixe de confirmar o torque de aperto necessário para apertar certos parafusos. Os fatores que afetam o torque de aperto são os seguintes.

(1) Voltagem

Quando uma margem de descarga é atingida, a voltagem diminui e o torque de aperto fica mais baixo.

(2) Tempo de operação

O torque de aperto cresce à medida que o tempo de operação aumenta. Mas o torque de aperto não aumenta acima de um certo valor mesmo se a ferramenta for utilizada por longo tempo. (Ver Figs. 18 e 19)

(3) Diâmetro do parafuso

O torque de aperto difere com o diâmetro do parafuso como mostram as Figs. 18 e 19. Geralmente um parafuso de diâmetro maior requer um torque de aperto também maior.

(4) Condições de aperto

O torque de aperto difere segundo a proporção do torque, a classe e o comprimento dos parafusos mesmo quando se utilizam aqueles que possuem roscas do mesmo tamanho. O torque de aperto também difere de acordo com a condição da superfície da peça através da qual o parafuso são apertados. Quando um parafuso e uma porca giram juntos, o torque é grandemente reduzido.

(5) Utilização de peças opcionais (WR12DAF2)

O torque de aperto se reduz um pouco quando se utilizam barras de extensão, juntas universais ou encaixes longos.

(6) Aprovação do encaixe (WR12DAF2)

Um encaixe sextavado ou de orifício quadrado desgastado ou deformado não oferecerá uma fixação adequada para o ajuste entre a porca ou a bigorna, resultando em consequência numa perda de torque de aperto.

A utilização de um encaixe não apropriado, que não corresponde ao parafuso, resultará num torque de aperto insuficiente.

(7) O torque de aperto varia, dependendo do nível de carga da bateria. (WR12DAF2)

As Figs. 21 mostram exemplos da relação entre o torque de aperto e o número de apertos para os modelos WR12DAF2. Segundo o que é mostrado, o torque de aperto se enfraquece gradativamente com o aumento no número de apertos. Em particular, à medida em que o torque diminui até chegar bem perto da descarga completa (margem "a" no gráfico), o impacto do aparelho enfraquece, o número de vezes do impacto diminui e o torque de aperto cai abruptamente. Se isto ocorrer, verifique o nível de torque e, se necessário, recarregue a bateria.

〈WH12DAF2〉

Fig. 18

〈WR12DAF2〉

Fig. 19

Parafuso Espessura t da placa de aço Porca

*O seguinte parafuso é usado.

Parafuso comum: grau de resistência 4,8

Parafuso de alta tração: grau de resistência 12,9

(Explicação do grau de resistência: 4 — Limite de resistência do parafuso: 32 kgf/mm² 8 — Resistência de tração do parafuso: 40 kgf/mm²)

Fig. 20

〈WR12DAF2〉

Fig. 21

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da ferramenta (WH12DAF2)

Como o uso de uma ferramenta sem fio diminui a eficiência e causa possíveis falhas no motor, afie ou troque a ferramenta assim que notar que ela está ficando cega.

2. Inspeção do encaixe (WR12DAF2)

Um encaixe sextavado ou de orifício quadrado desgastado ou deformado não oferecerá uma fixação adequada ao ajuste entre a porca ou a bigorna, resultando em consquência em perda de torque de aperto. Fique atento ao desgaste dos orifícios dos encaixes e, se necessário, troque por um novo.

3. Inspeção dos parafusos de fixação

Inspezione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso se afrouxe, reaperte-o imediatamente, do contrário existe risco de graves problemas.

4. Limpeza externa

Quando a chave de fenda de impacto estiver manchada, limpe-a com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

5. Armazenagem

Guarde a chave de fenda de impacto num local cuja temperatura seja menor que 40°C e fora do alcance de crianças.

6. Lista de peças para conserto

A : Item N°
B : Código N°
C : N° Usado
D : Observações

CUIDADO:

Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi.

Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção.

Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

MODIFICAÇÃO:

As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos.

Dessa forma, algumas peças (isto é, números de código e/ou design) podem mudar sem aviso prévio.

GARANTIA

Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi.

NOTA:

Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderada A medida: 102 dB (A)

Nível de pressão sonora ponderada A medida: 91 dB (A) Imprecisão KpA: 3 dB (A)

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745.

Valor de emissão de vibrações = 7,2 m/s^2 Incerteza de K = 1,8 m/s²

AVISO

○O valor de emissão de vibrações durante a utilização da ferramenta eléctrica pode ser diferente do valor declarado, consoante as formas de utilização da ferramenta.

○Para identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas actuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento do gatilho).
