MANUAL DE USUARIO WH12DAF2 HiKOKI

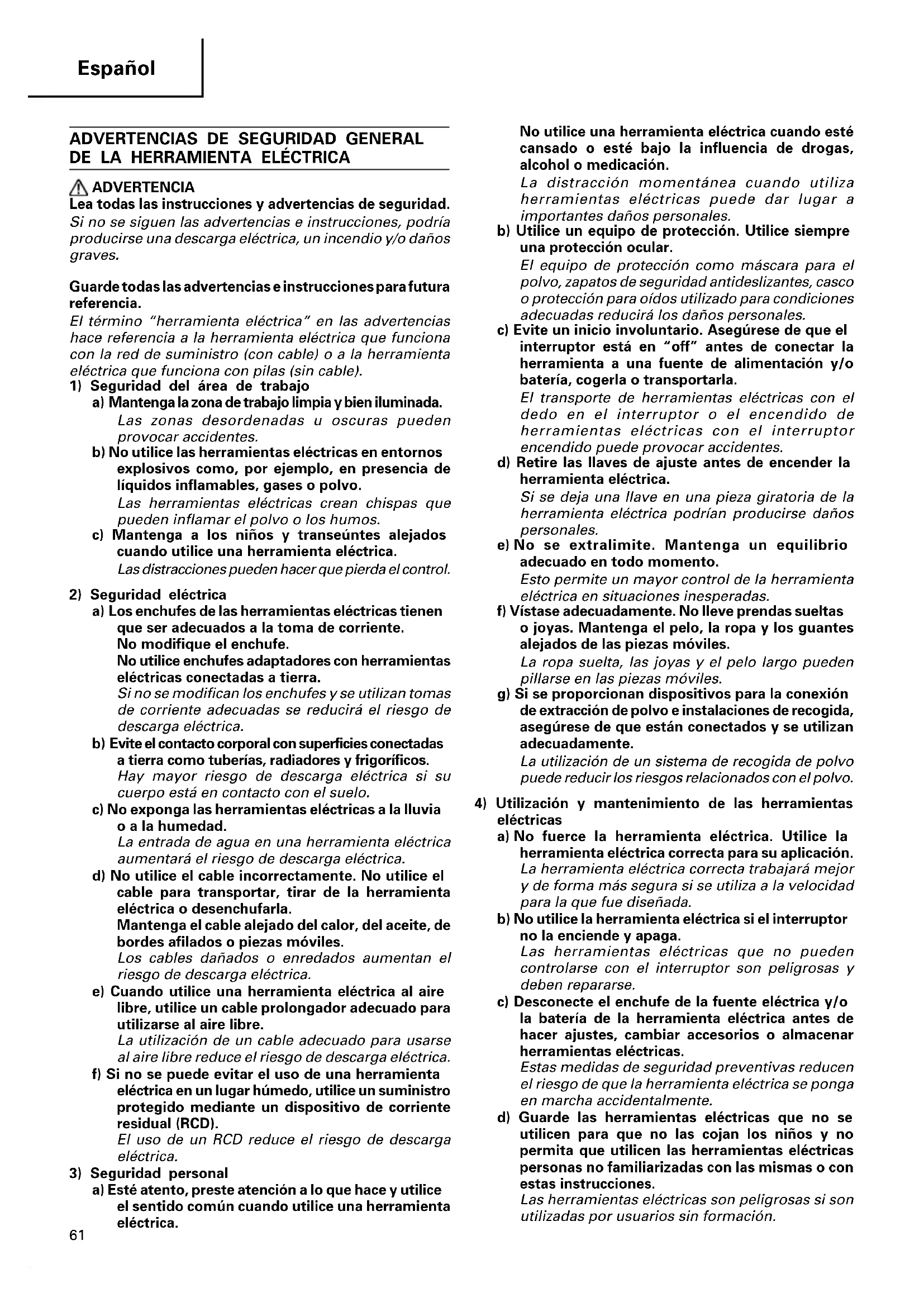

ADVERTENCIAS DE SEGURIDAD GENERAL

DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. 06Spa_WH12DAF2_WE 5/14/08, 18:1561Español

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas sólo con baterías designadas específicamente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio. d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido de la batería podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

PRECAUCIONES PARA EL ATORNILLADOR DE

1. Esta es una herramienta portátil para apretar y

aflojar tornillos. Empléela solamente para este fin.

2. Utilizar tapones en los oidos cuando se utilice la

herramienta durante un largo período de tiempo.

3. El empleo con una sola mano es extremadamente

peligroso; cuando utilice La unidad, sosténgala firmemente con ambas manos.

4. Después de instalar la punta de destornillador, tire

ligeramente de la misma para asegurarse de que no esté floja. Si no instala adecuadamente la punta, es posible que ésta se afloje durante la operación, lo que podría resultar peligroso.

5. Emplee la punta de destornillador adecuada al

6. El apretado angular de un tornillo con el

atornillador de impacto puede dañar la cabeza del mismo, y es posible que a éste no se le transmita la fuerza apropiada. Apriete con este atornillador de impacto alineado con el tornillo.

7. Siempre cargar la batería a una temperatura de

0–40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

8. No usar el cargador continuamente.

Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

9. No dejar que entre suciedad por el orificio de

conexión de la batería recargable.

10. Nunca desarmar la batería recargable ni el

11. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito a la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

12. No tirar la batería al fuego.

Si se quema la batería puede explotar.

13. No insertar ningún objeto en las ranuras de

ventilación del cargador. La penetración de objetos metálicos o inflamables en dichas ranuras puede provocar electrochoques o dañar el cargador.

14. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

15. El uso de una batería descargada dañará el

1. Esta es una harramienta prtátil para apretar y

aflojar tornillos. Empléela solament para este fin.

2. Utilizar tapones en los oidos cuando se utilice la

herramienta durante un largo período de tiempo.

3. El empleo con una sola mano es extremadamente

peligroso; cuando utilice La unidad, sosténgala firmemente con ambas manos.

4. Comprueba que el receptáculo no esté rajado ni

roto. Los receptáculos rajados o rotos son peligrosos. Compruébelos antes de emplearlos.

5. Sujete el receptáculo con el pasador y el anillo.

Si el pasador o el anillo de sujeción del receptáculo está dañado, éste oye de salirse de la llave de percusión, lo que puede resultar bastante peligroso. No emplee pasadores ni anillos deformados, gastados, rajados, ni con qualiquier otro daño. Asegúrese siempre de instalar el apsador y el anillo en la posición correcta.

6. Verifique el par de apriete. El par correcto para

Además, el par de apriete generado por esta llave de percusión dependerá de los materiales y dimensiones del perno, el tiempo que se aplique la llava, la forma en la que se haya instalado el receptáculo, etc. Además, el par con la batería recién cargada y con ella a punto de agatarse será ligeramente diferente. Emplee una llave torsimétrica para comprobar si el pernose ha apretado con el par apropiado.

7. Antes de cambiar el sentodo de rotación para la

llave de percuión. Antes de cabiar el sentido de rotación, suelte el interruptor y espere hasta que la llave de percusión se pare.

8. No toque nunca las partes giratorias.

No permita que la sección del receptáculo entre en contacto con sus manos ni con ninguna otra parte del cuerpo. El receptáculo podría dañarle. Además, tenga cuidado de no tocarlo después de haberlo empleado continumente durante mucho tiempo ya que estará caliente y podria porducirle quemaduras.

9. No deje nunca que la llave de percusión gire sin

carge cuando emplee la junta cardáncica. Si el receptáculo gira sin carge conectada, la junta cardáncia hará que el receptáculo gire libremente, en cuyo caso podría surfrir daños personales, o las sacudidas del receptáculo podrían hacer que la llave de percusión se cayese.

10. Siempre cargar la batería a una temperatura de

0–40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

11. No usar el cargador continuamente.

Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

12. No dejar que entre suciedad por el orificio de

conexión de la batería recargable.

13. Nunca desarmar la batería recargable ni el

14. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito a la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

15. No tirar la batería al fuego.

Si se quema la batería puede explotar.

16. No insertar ningún objeto en las ranuras de

ventilación del cargador. La penetración de objetos metálicos o inflamables en dichas ranuras puede provocar electrochoques o dañar el cargador.

17. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

18. El uso de una batería descargada dañará el

cargador. MODELO WH12DAF2: con cargador y caja WR12DAF2:con cargador y caja ESPECIFICACIONES HERRAMIENTA MOTORIZADA Modelo WH12DAF2 WR12DAF2 Velocidad sin carga 0 – 2500 min

Capacidad M4 – M8 (Tornillo pequeño) M6 – M14 (Perno ordinario) M5 – M12 (Perno ordinario) M6 – M10 (Pernos de gran resistencia a la tracción) M5 – M10 (Pernos de gran resistencia a la tracción) Torsión de apriete Batería recargable EB1214S: Batería Ni-Cd, 12 V (1,4 Ah 10 elementos) EB1220BL: Batería Ni-Cd, 12 V (2,0 Ah 10 elementos) EB1226HL: Batería Ni-MH, 12 V (2,6 Ah 10 elementos) Peso 1,6 kg (Instalación de EB1214S) Máxima 110 N·m {1120 kgf·cm} La torsión es de pernos M12 de gran resistencia a la tracción (división de dureza 12,9) con la batería completamente cargada a 20°C de temperatura. Tiempo de torsión: 3 seg. Máxima 130 N·m {1330 kgf·cm} La torsión es de M12 Pernos de gran resistencia a la tracción (división de dureza 12,9), con la batería completamente cargada, a 20°C de temperatura. Tiempo de torsión: 3 seg. 06Spa_WH12DAF2_WE 5/14/08, 18:1563Español

Los accesorios están sujetos a cambio sin previo aviso. ACCESORIOS OPCIONALES (de venta por separado)

Hay dos tipos de tamaños de accesorios para la broca del atornillador y el receptáculo. Consulte la tabla de abajo y seleccione el tamaño del accesorio para la broca del atornillador o el receptáculo adecuado para su WH12DAF2.

El WR12DAF2 es un atornillador cuadrado de 12,7. Seleccione el receptáculo con el tamaño de accesorio adecuado. Los accesorios estándar están sujetos a cambio sin previo aviso. APLICACIÓN 〈WH12DAF2〉 䡬 Apretado y aflojado de tornillos pequeños, pernos pequeños, etc. 〈WR12DAF2〉 䡬 Apretado y aflojado de cualquier tipo de pernos y tuercas pasa aseguerar estructuras.

DESMONTAJE E INSTALACIÓN DE BATER

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar el cierre de la batería para desmontarla (Ver las Figs. 1 y 2). PRECAUCIÓN: No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (Ver la Fig. 2). CARGA 〈UC14YFA〉 Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Enchufe el cable de alimentación del cargador a un

tomacorriente de CA. Cuando haya conectado el enchufe del cargador a una toma de la red, la lámpara piloto se encendrá en rojo. (A intervalos de 1 segundo.)

2. Inserte la batería en el cargador.

Inserte firmemente la batería en la dirección mostrada en la Fig.3, hasta que entre en contacto con el fondo del compartimiento del cargador. PRECAUCIÓN: 䡬 Si inserta la batería al revés, no sólo será imposible cargarlas, sino que también se podrán producir problemas en el cargador, como la deformación del terminal de recarga.

Cuando inserte una batería en el cargador, la carga comenzará la lámpara piloto permanecerá continuamente encendida en rojo. Cuando la bateria se haya cargado completamente, la lámpara piloto parpadeará en rojo. (A intervalos de 1 segundo.) (Vea las Tabla 1) (1) Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto mostradas en la Tabla 1, se producirán de acuerdo con la condición del cargador o de la batería. Tamaño del accesorio Lugar de compra Tipo-L Tipo-S República de Corea, Taiwán, Hong Kong, República Popular de China, República de Singapur Otras regiones diferentes a las indicadas más arriba. 17mm 12mm 13mm 9mm CARGADOR Modelo UC14YFA UC18YG Tiempo de carga EB1214S: Aprox. 30 min. (a 20°C) EB1214S: Aprox. 30 min. (a 20°C) EB1220BL: Aprox. 50 min. (a 20°C) EB1220BL: Aprox. 50 min. (a 20°C) EB1226HL: Aprox. 60 min. (a 20°C) × Tensión de carga 7,2 – 14,4 V 7,2 – 18 V Peso 0,6 kg 0,3 kg “×” indica que el paquete de batería no es compatible con dicho cargador. NOTA: El tiempo de carga puede variar de acuerdo con la temperatura ambiente y la tensión de la fuente de alimentación. 06Spa_WH12DAF2_WE 5/14/08, 18:1564Español

(2) Temperatura de las baterías La temperatura de las baterías se muestra en la tabla siguiente, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas. Tabla 2 Márgenes de carga de las baterías

4. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA.

5. Sostenga el cargador firmemente y saque la batería.

NOTA: Asegúrese de extraer la batería del cargador después del uso, y guárdela después. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces. Forma de hacer que las baterías duren más (1) Recargue las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue la batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería Tabla 1 Indicaciones de la lámpara piloto Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Iluminación permanente Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Se encenderá durante 0,1 segundos. No se encenderá durante 0,1 segundos. (Apagada durante 0,1 segundos) Illuminación permanente Parpadeo (ROJA) Durante la carga Carga completa Iluminación (ROJA) Parpadeo (ROJA) Antes de la carga Carga imposible Iluminación (VERDE) Carga imposible Parpadeo (ROJA) Mal funcionamento de la batería o del cargador La température de la batería es alta, lo que imposibilita la carga. inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo. PRECAUCIÓN: 䡬 Si carga la batería mientras esté caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directo, o por haber acabado de utilizarla, es posible que la lampara piloto del cargador se encienda en verde. En tales casos, deje primero que se enfríe la batería e inicie luego la carga. 䡬 Cuando la lámpara piloto parpadee rápidamente en rojo (a intervalos de 0,2 segundos), realice una comprobación y extraiga los objetos extraños del orificio de instalación de batería del cargador. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal: Llévelos a un agente de servicio técnico autorizado. 䡬 Como el microcomputador incorporado tarda unos 3 segundos en confirmar que se extraído la batería cargada con el UC14YFA, espere por lo menos 3 segundos antes de volverla a insertar para continuar cargando. Si reinserta la batería antes de 3 segundos, es posible que no se cargue adecuadamente.

Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Conectar el cable de alimentación del cargador a la

toma de CA Al conectar el cable de alimentación se encenderá el cargador.

2. Insertar la batería en el cargador

Inserte firmemente la batería prestando atención a la orientación, hasta que entre en contacto con la parte inferior del cargador (la lámpara piloto se ilumina) (Véase Figs. 4). PRECAUCIÓN Si no se enciende la lámpara piloto, desenchufar el cable de alimentación de la toma de la red y verificar la condición de montaje de la batería. Temperatura con la Batería que podrá cargarse la batería EB1214S, EB1220BL –5°C – 60°C EB1226HL 0°C – 45°C 06Spa_WH12DAF2_WE 5/14/08, 18:1565Español

䡬 Temperatura de las baterías Las temperaturas de las pilas recargables se indican en la Tabla 3. Tabla 3 Márgenes de carga de las baterías 䡬 La lámpara piloto se apaga para indicar que la batería está completamente cargada. El tiempo de carga será más largo a temperatura baja o si la tensión de la fuente de alimentación es demasiado baja. Cuando la lámpara piloto no se apague incluso cuando hayan transcurrido más de 120 minutos después de haberse iniciado la carga, pare ésta y póngase en contacto con un CENTRO DE SERVICIO AUTORIZADO POR HITACHI. PRECAUCIÓN Si se calienta la batería debido a la luz directa del sol etc, justo antes la operación, la lámpara piloto del cargador puede que no se ilumine. En este caso, enfriar primero la batería y a continuación empezar a cargar.

3. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA

4. Sostenga el cargador firmemente y saque la batería

NOTA Después de la operación de carga, extraiga primero las baterías del cargador y guárdelas adecuadamente. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces. Forma de hacer que las baterías duren más. (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

ANTES DE USAR LA HERRAMIENTA

1. Preparación y comprobación de las condiciones

ambientales de trabajo Asegúrese de que el sitio de trabajo cumpla todas las condiciones indicadas en las precauciones.

2. Comprobación de la batería

Asegúrese de que la batería esté firmemente instalada. Si está floja, puede caerse y provocar accidentes.

3. Instalación de la punta de destornillador (WH12DAF2)

Para instalar la punta de destornillador, realice siempre el procedimiento siguiente. (Fig. 5) (1) Tire del manguito guía alejándolo de la parte delantera de la herramienta. (2) Inserte la punta de destornillador en el orificio hexagonal en el yunque. (3) Suelte el manguito guía y devuélvalo a su posición original. PRECAUCIÓN: Si el manguito guía no vuelve a su posición original, significará que la punta de destornillador no está correctamente instalada.

4. Selección del recepráculo que concuerde con el perno

(WR12DAF2) Cerciorarse de utilizar un receptáculo que concuerde con el perno a ser apretado. Si se utilizase un receptáculo inadecuado, el apriete no será satisfactorio y la cabeza el perno o la tuerca se dañarán. Un receptáculo, hexagonal o cuadrado, deformado no quedará bien apretado en la tuerca o en el yunque por lo que la tensión de apriete no será la adecuade. Poner atención al desgaste de los agujeros del receptáculo y cambiarlo antes de que el destaste sea excesivo. Finalmente, instale el receptáculo prescrito en el item

5. En la seción de “Accesorios opcionales” se ofrecen

los detalles sobre la relación entre el tamaño de los pernos y los receptáculos. Los receptávculos se denominan de acuerdo con la distancia entre las superficies opuestas del orificio hexagona.

5. Instalacón de un receptáculo (WR12DAF2)

Seleccione el receptáculo que desee emplear. 䢇 Pasador, junta tórica (Figs. 6 y 7) (1) Alinee el orificio del receptaáculo con el del yunque en enserte éste en el primero. (2) Inserte el pasador en el orificio del receptáculo. (3) Fije el anillo a la ranura del receptáculo. 䢇 Tipo émbolo (Fig. 8) Alinee el émbolo sitado en la parte cuadrada de la boca con el orificio del cuo hexagonal. Después empuje el émbolo y monte el cubo hexagonal en la boca. Compruebe que el émbolo esté completamente enganchada en el orificio. Para extraer el cubo invierta la secuencia.

PRECAUCIÓN: 䡬 Cuando utilice el gancho equipado con luz, preste atención para que la unidad no se caiga. La caída de la herramienta implica el riesgo de accidentes. 䡬 Cuando lleve la unidad principal de la herramienta provista de gancho equipado con luz colgada del Temperatura con Baterías la que podrá cargarse la batería EB1214S, EB1220BL 0°C – 45°C 06Spa_WH12DAF2_WE 5/14/08, 18:1566Español

cinturón, evite fijar puntas de herramienta, a excepción de una broca Phillips. Sì llevara el equipo colgado del cinturón con una broca de barrena u otros componentes de extremo afilado fijado al mismo, se podrían producir lesiones.

1. Uso del gancho equipado con luz

El gancho equipado con luz puede instalarse en el lateral derecho o izquierdo, y el ángulo puede ajustarse en 5 pasos, entre 0° y 80°. (1) Operación del gancho (a) Extraiga el gancho hacia sí en la dirección de la flecha (A) y gírelo en la dirección de la flecha (B). (Fig. 9) (b) El ángulo se puede ajustar en 5 pasos (0°, 20°, 40°, 60°, 80°). Ajuste el ángulo del gancho en la posición conveniente para el uso. (2) Cambio de la posición del gancho PRECAUCIÓN: La instalación incompleta del gancho puede provocar lesiones corporales durante el uso. (a) Sujete firmemente la unidad principal y saque el tornillo usando un destornillador de cabeza ranurada o una moneda. (Fig. 10) (b) Saque el gancho y el resorte. (Fig. 11) (c) Instale el gancho y el resorte en el otro lateral y asegure firmemente con el tornillo. (Fig. 12) NOTA: Preste atención a la orientación del resorte. El diámetro más grande debe quedar opuesto a usted. (Fig. 12) (3) Empleo como luz auxiliar (a) Presione el interruptor para apagar la luz. Si se olvida de apagar la luz, la misma se apagará automáticamente al cabo de 15 minutos. (b) La dirección de la luz se puede ajustar dentro del alcance de las posiciones 1 - 5 del gancho. (Fig. 13) 䡬 Tiempo de iluminación Pilas de manganeso AAAA: aprox. 15 horas Pilas alcalinas AAAA: aprox. 30 horas PRECAUCIÓN: No mire directamente hacia la luz. Tal acción podría dañar la vista. (4) Sustitución de las pilas (a) Afloje el tornillo de gancho con un destornillador tipo Phillips (Núm.1) (Fig. 14) Quite la tapa del gancho empujando en la dirección de la flecha. (Fig. 15) (b) Retire las pilas usadas e introduzca las pilas nuevas. Alineélas con las indicaciones del gancho y posicione correctamente los terminales positivo (+) y negativo (–). (Fig. 16) (c) Haga coincidir la muesca del cuerpo principal del gancho con el saliente de la tapa del gancho, presione la tapa en la dirección opuesta a la flecha mostrada en la Fig. 15 y apriete el tornillo. Utilice pilas AAAA (1,5 V) disponibles en los establecimientos del ramo. NOTA: No apriete los tornillos excesivamente, pues se podrían dañar las roscas de los tornillos. PRECAUCIÓN: 䡬 La negligencia en la observación de las siguientes precauciones puede provocar fugas de electrólito, oxidación o fallos de funcionamiento. Posicione correctamente los terminales positivo (+) y negativo (–). Siempre cambie ambas pilas a la vez. No mezcle pilas nuevas con pilas usadas. Las pilas agotadas deben ser retiradas inmediatamente del gancho. 䡬 No descarte las pilas junto con la basura normal y no las arroje al fuego. 䡬 Guarde las pilas fuera del alcance de los niños. 䡬 Utilice las pilas correctamente, de acuerdo con las especificaciones e indicaciones provistas con las mismas.

2. Comprobación de la dirección de rotación

La broca gira hacia la derecha (vista desde atrás) al oprimir el lado R (dcha.) del botón pulsador. El lado L (izda.) del botón pulsador se utiliza para hacer que la broca gire hacia la izquierda. (Vea la Fig. 17) (Las marcas

están en el cuerpo.) PRECAUCIÓN: El botón pulsador no podrá accionarse mientras la herramienta esté en funcionamiento. Para accionar el botón pulsador, pare en primer lugar la herramienta, y después presione el botón pulsador.

3. Operación de conmutación

䡬 Cuando apriete el disparador, la herramienta girará. Al soltar el disparador, la herramienta se parará. 䡬 La velocidad de rotación podrá controlarse variando la presión de apriete del disparador. La velocidad será lenta cuando se apriete ligeramente el disparador, y aumentará a medida que lo apriete más.

4. Apretado y aflojado de pernos (WH12DAF2)

Instale la punta de destornillador adecuada al tornillo, alinéela con las ranuras de la cabeza del mismo, y después apriételo. Empuje el atornillador de percusión lo suficientemente como para que la punta de destornillador encaje en la cabeza del tornillo. PRECAUCIÓN: Si aplica demasiado tiempo el atornillador de impacto sobre el tornillo, éste se apretará demasiado y se romperá. Apriete los tornillos con el ángulo que no dañe sus cabezas y de forma que se pueda aplicar la fuerza apropiada. Apriete con el atornillador de impacto alineado con el tornillo.

5. Número posible de aprietes (WH12DAF2)

Con respecto al número de aprietes de tornillos con una carga, consultar la tabla siguiente. EB1214S Estos valores pueden variar ligeramente de acuerdo con la temperatura ambiental y las características de la batería.

6. Número posible de aprietes (WR12DAF2)

Con respecto al número de aprietes de tornillos con una carga, consultar la tabla siguiente. Tornillos utilizados N° de aprietes Tornillo para madera ø4 × 50 Aprox. 190 (Madera blanda) Tornillo para metales M8 × 16 Aprox. 500 06Spa_WH12DAF2_WE 5/14/08, 18:1567Español

EB1214S Estos valores pueden variar ligeramente de acuerdo con la temperatura ambiental y las características de la batería. NOTA: La utilización de la batería EB1226HL en lugares fríos. (menos de 0 grados centigrados) puede resultar a veces en la reducción del par de apriete y el rendimiento del trabajo. Sin embargo, éste es un fenómeno temporal y, cuando la batería se caliente, volverá a la normalidad. PRECAUCIONES OPERACIONALES

1. Reposo de la herramienta después de un

funcionamiento prolongado Tras una tarea de apriete de pernos de larga duración, deje la unidad en reposo durante unos 15 minutos al reemplazar la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura. NOTA: No toque la caja del martillo, ya que se recalienta mucho durante el trabajo continuo.

2. Precauciones sobre el empleo del interruptor de

control de velocidad Este interruptor posee un circuito electrónico incorporado que varía la velocidad de rotación. Por consiguiente, cuando apriete el gatillo sólo ligeramente (baja velocidad de rotación) y el motor se pare mientras esté insertando continuamente tornillos, los componentes de dicho circuito electrónico pueden recalentar y dañarse.

Con respecto al par de apriete de los pernos (según el tamaño), refiérase a las Figs. 18 y 19, bajo las condiciones mostradas en la Fig. 20. Emplee este ejemplo como referencía general, ya que el par de apriete variará de acuerdo con las condiciones de apriete. NOTA: 䡬 Si emplea un tiempo de golpeteo largo, los tornillos se apretarán fuertemente. Esto puede causar la rotura de los tornillos, o el daño del extremo de la punta del destornillador. 䡬 Si mantiene la unidad inclinada con respecto al tornillo que esté apretando, la cabeza del mismo puede dañarse, o es posible que el par de apriete no se transmita al mismo. Mantenga siempre en línea recta la unidad y el tornillo que esté apretando.

4. Emplee el tiempo de apriete adecuado al tornillo

El par adecuado a un tornillo difiere de acuerdo con el material y el tamaño del mismo, el material en el que se esté atornillando, etc. Por lo tanto, emplee el tiempo de apriete adecuado al tornillo. En especial, en caso de tornillos menores a M8 si utiliza un tiempo de apriete largo, existe el peligro de rotura de los tornillos, motivo por el que se le aconseja confirmar con antelación el tiempo y el par de apriete.

5. Tensiónde apriete apropiada para los pernos y tuercas

La tensión de apriete óptima para pernos y tuercas difiere según su material y tamaño. Una tensión de apriete excesiva para un perno pequeño podría deformarlo o romperlo. La tensión de apriete aumenta proporcionalmente al teimpo de operación. Utilice la indicación de la escala y el tiempo de operación adecuados a cada perno.

6. Sufeción de la herramienta

Subjetar firmemente el aprietatuercas neumático de percusión con ambas manos, sujetando el asa del cuerpo y el asa lateral, y ponerlo en línea con el perno. No es necesario presionar el aprietatuercas excesivamente. Sufetar el aprietatuercas con una tuerza equivalente a la fuerza de apriete.

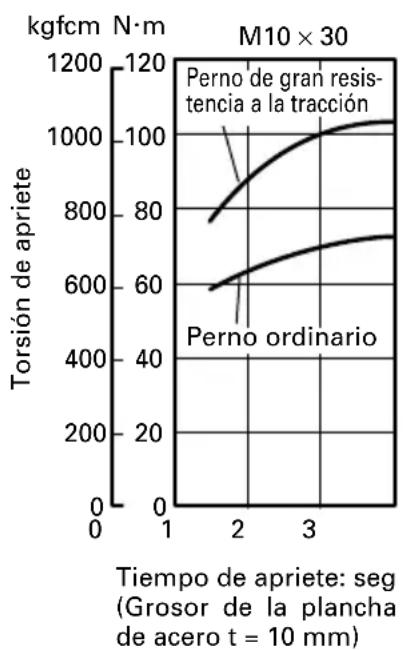

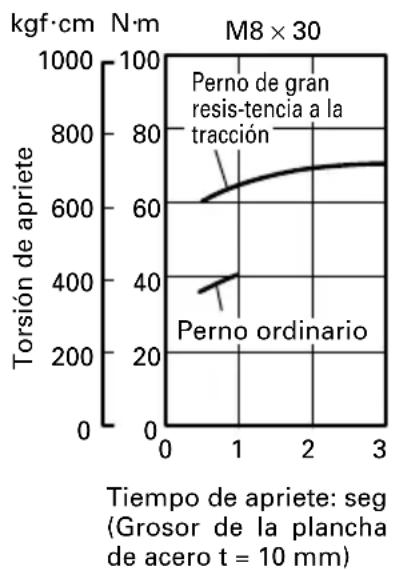

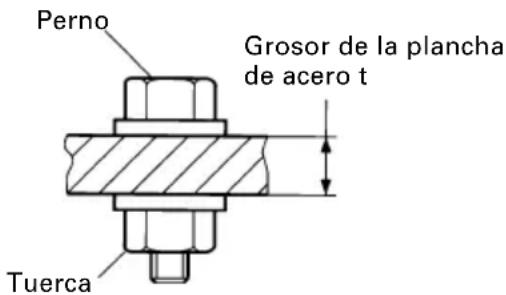

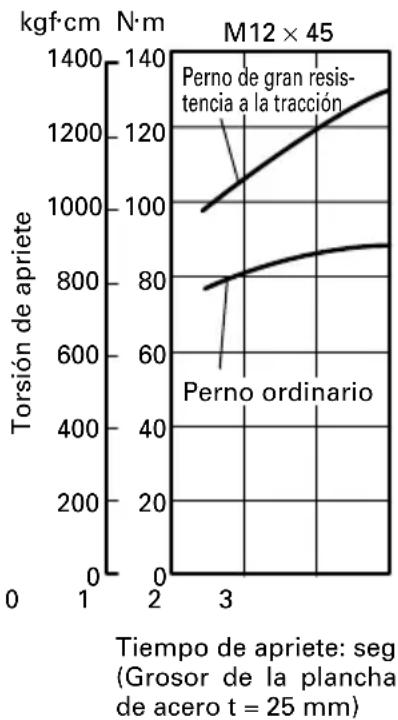

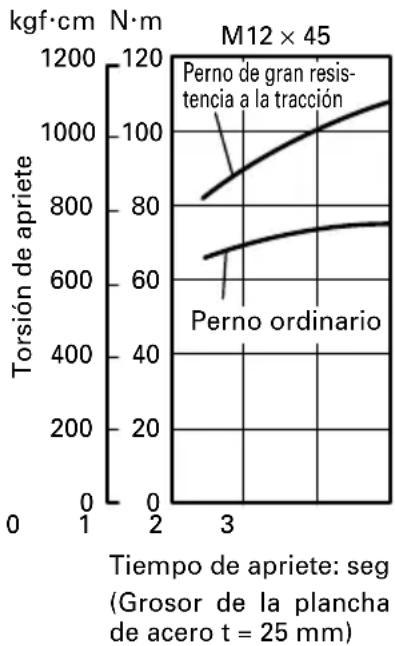

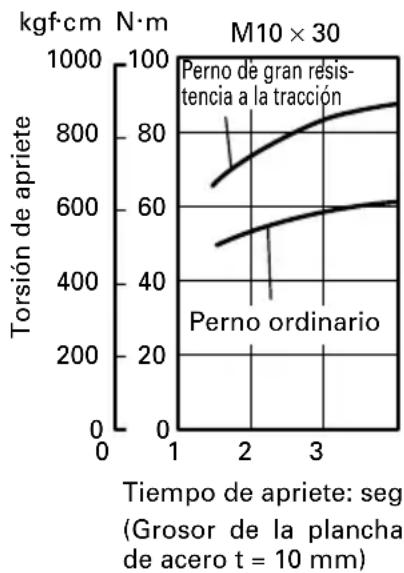

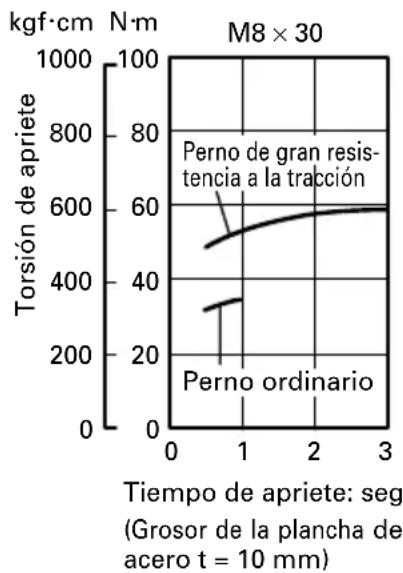

7. Confirmación de la tensión de apriete

Los factores que se mencionen a continuación contribuyen a reducir la tensión de apriete. Comprobar por ello la tensión de apriete necesaria atornillando previamente algunos tornillos con una llave de tuercas manual. Factores que afectan a la tensión de apriete. (1) Tensión Cuando se alcance el margen de descarga, la tensión se reducirá y la torsión de apriete disminuirá. (2) Tiempo de operación La tensión de apriete aumenta al aumentar el tiempo de operación. La tensión de apriete sin embargo no supera cierto valor a pesar de que la herramienta funcione durante un largo periodo de tiempo. (Véase Figs. 18 y 19) (3) Diámetro del perno El par de apriete difiere según el diámetro del perno, tal como se muestra en la Figs. 18 y 19. Generalmente, cuanto mayor sea el diámetro del perno, mayor será la tensión de apriete. (4) Condiciones de apriete La tensión de apriete difiere según la clase y longitud de los tornillos; a pesar de que éstos tengan la rosca del mismo tamaño. La tensión de apriete difiere también según las condiciones de las superficies del metal en el cual van a apretarse los pernos. Cuando el perno y la tuerca giran conjuntamente, el par se reduce considerablemente. (5) Utilización de piezas opcionales (WR12DAF2) La tensión de apriete se reduce un poco cuando se utiliza una barra de extensión, una junta universal o un receptáculo de gran tamaño. (6) Holgura del receptáculo (WR12DAF2) Un receptáculo con sus agujeros hexagonal o cuadrado deformados no quedará bien sujeto a la tuerca o al yunque por lo que la tensión de apriete no será apropiada. Un receptáculo inapropiado, que no concuerde con el perno, tembién evitará que la tensión de apriere sea adecuada. (7) La torsión de apriete variará de acuerdo con el nivel de cauga de la batería. (WR12DAF2) En las Figs 21 se muestran ejemplos de la relación entre el par de apriete y el número de aprietes para WR12DAF2. Como indica la figura, la torsión de apriete disminuirá grandualmente a medida que aumente el número de aprientes. En particular, cuando el nivel de la baatería se acerque a la descarga completa (margen “a” del gráfico), la fuerza de percusión de la Perno utilizados N° de aprietes Perno de alta tensión M12 × 45 Circa. 87 06Spa_WH12DAF2_WE 5/14/08, 18:1568Español

herramienta se debilitará, el número de percusiónes disminuirá, y la torsión de apriete caerá rápidamente. Cuando ocurra esto, compruebe la torsión de apriete y, si necesario, recargue la batería. Fig. 18

Torsión de apriete Perno de gran resis- tencia a la tracción Tiempo de apriete: seg (Grosor de la plancha de acero t = 10 mm) Perno ordinario M10 × 30

Torsión de apriete Perno de gran resis- tencia a la tracción Tiempo de apriete: seg (Grosor de la plancha de acero t = 25 mm) Perno ordinario M12 × 45

Torsión de apriete Perno de gran resis- tencia a la tracción

Perno ordinario Perno de gran resis- tencia a la tracción Tiempo de apriete: seg (Grosor de la plancha de acero t = 10 mm) M10 × 30

Torsión de apriete Perno ordinario Tiempo de apriete: seg (Grosor de la plancha de acero t = 25 mm) M12 × 45

Torsión de apriete Perno de gran resis- tencia a la tracción Tiempo de apriete: seg (Grosor de la plancha de acero t = 10 mm) Perno ordinario M8 × 30

Torsión de apriete Perno de gran resis-tencia a la tracción

• Se emplean los pernos siguientes Perno ordinario: Divisón de dureza 4,8 Perno de gran resistencia a la tracción: División de dureza 12,9 Tuerca Grosor de la plancha de acero t Perno

Explicación de la clasificación de la resistencia: 4 — Punto de relajamiento del perno: 32 kgf/mm

8 — Resistencia a la tracción del perno: 40 kgf/mm

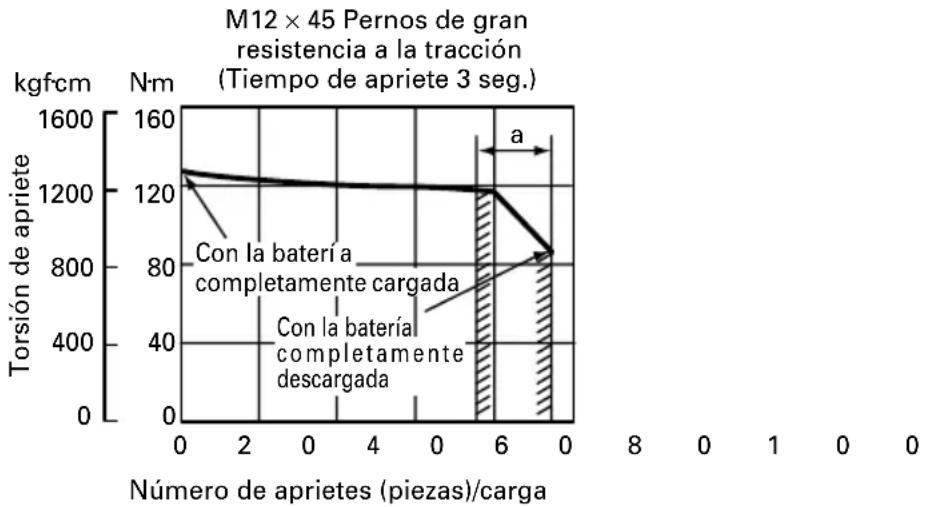

Fig. 21 M12 × 45 Pernos de gran resistencia a la tracción (Tiempo de apriete 3 seg.) Número de aprietes (piezas)/carga

Torsión de apriete Con la bater

completamente cargada Con la batería completamente descargada

MANTENIMIENTO E INSPECCIÓN

1. Inspección de las puntas de atornillador (WH12DAF2)

El empleo de una punta rota o desgastada es peligroso porque ésta podría deslizarse. Reemplácela.

2. Inspección del receptáculo (WR12DAF2)

Un receptáculo con sus agujeros hexagonal o cuadrado deformados no quedará bien sujeto a tuerca o al yunque por lo que la tensión de apriete no será apropida. Periódicamente, poner atención al desgaste de los agujeros del receptáculo y cambiarlo por otro nuevo cuando sea necesario.

3. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

4. Limpieza en el exterior

Cuando el atornillador de impacto a batería esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes parapinturas ya que éstos funden los materiales plásticos.

Guarde el atornillador de impacto a batería en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

6. Lista de repuestos

A:N°. ítem B:N°. código C:N°. usado D:Observaciones PRECAUCIÓN: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso. 06Spa_WH12DAF2_WE 5/14/08, 18:1570Español

GARANTÍA Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/ nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi. NOTA: Debido al programa continuo de investigación y desarollo de HITACHI estas especificaciones están sjuetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Nivel de potencia auditiva ponderada A: 102 dB (A) Nivel de presión auditiva ponderada A: 91 dB (A) Duda KpA: 3 dB (A) Utilice protecciones auriculares. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Valor de emisión de la vibración ah = 7,2 m/s

ADVERTENCIA 䡬 El valor de emisión de la vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor declarado dependiendo de las formas de utilización de la herramienta. 䡬 Para identificar las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación). 06Spa_WH12DAF2_WE 5/14/08, 18:157172 Português AVISOS GERAIS DE SEGURANÇA PARA A

2) Segurança eléctrica

(Vendidos separadamente)

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección)
