MANUAL DE USUARIO DB3DL2 HiKOKI

Taladro atornillador a batería

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este manual de instrucciones.

No utilice nunca esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por metabo HPT.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y todas las advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo bien iluminada.

Las zonas desordenadas o oscuras pueden provocar accidentes.

b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo.

Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes I alejados cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.

No modifi que el enchufe.

No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado usarse al aire libre reduce el descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el ri descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan o adecuadamente.

La iutilización decun sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. r i e Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afi ladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y cuidado de las herramientas a pilas

a) Recargue sólo con el cargador especificado por el fabricante.

Un cargador que es apto para un paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas.

b) Utilice herramientas eléctricas sólo con paquetes de pilas específi camente diseñados.

La utilización de otros paquetes podría crear riesgo de daños e incendio.

c) Cuando no se utilice el paquete de pilas, manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios.

d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica.

El líquido expulsado de la pila podría causar irritación o quemaduras.

6) Revisión

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Utilice los mangos auxiliares si es proporcionados con la herramienta.

La pérdida de control puede causar daños personales.

1. Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto.

Si elb accesorio de corte entra en contacto con un cable con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y producir una descarga eléctrica al operador.

1. Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el sujetador pueda entrar en contacto con el cableado oculto.

Si el sujetador entra en contacto con un cable o de con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y producir una descarga eléctrica al operador.

1. Emplee siempre protectores auditivos cuando tenga que utilizar la herramienta durante mucho tiempo.

^S La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

1. No coloque las manos ni otras partes del cuerpo cerca de la broca ni del portabrocas durante la operación.

Sujete el taladro detornillador solamente por su empuñadura.

1. Como el taladro destornillador inalámbrico funciona con una batería, tenga en cuenta que puede comenzar a funcionar en cualquier momento.

2. Cuando trabaje en lugares elevados, despeje el área de otras personas y tenga en cuenta las condiciones que haya debajo de usted.

8. No toque nunca las piezas móviles.

No coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

9. No utilice nunca la herramienta sin los protectores colocados en su lugar.

No utilice nunca esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

10. Utilice la herramienta correcta.

No fu er ce herr pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

11. No utilice nunca una herramienta eléctrica para aplicaciones que no sean las especifici cadas.

No utilice nunca una herramienta eléctrica para aplicaciones no especificadas en este manual de instrucciones.

12. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. No permita nunca que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

13. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

14. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

15. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.

16. No utilice nunca una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anomalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por metabo HPT.

17. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

18. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes de plástico con un paño a suave digenamente sumedecido en agua e jabonosa y después séquelas bien.

19. Siempre utilice protección para los ojos que

satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.

20. Defi niciones para los símbolos utilizados en esta herramienta

V.....voltios

—— corriente continua

No...... velocidad sin carga

---/min ... revoluciones o reciprocación por minuto

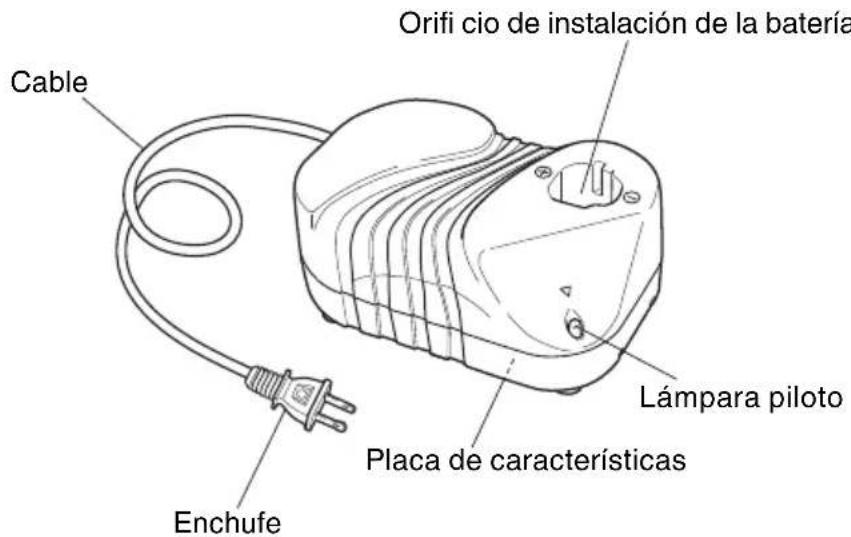

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS

ADVERTENCIA

La utilización inadecuada del cargador de baterías puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC3SFL.

2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.

3. Para reducir el riesgo de lesiones, cargue la batería metabo HPT de tipo de EBM315. Otros tipos de baterías podrían explotar causando lesiones y daños.

4. La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.

5. Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.
6. Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.
7. A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La

utilización de un cable prolongador inadecuado podría resultar en el riesgo de descargas eléctricas.

Cuando tenga que utilizar un cable prolongador, cerciórese de que:

a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;
b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y
c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.

Tabla 1
CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS

Amperaje nominal de entrada de CA* Calibre (AWG) del cable
Igual o superior a	pero inferior a	Longitud del cable, pies (metros)
		25 (7,5)	50 (15)	100 (30)	150 (45)
0	2	18	18	18	16
2	3	18	18	16	14
3	4	18	18	16	14

* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo:

$$ \frac {1 2 5 0 \text { vatiós }}{1 2 5 \text { voltios }} = 1 0 \text { amperios } $$

1. No utilice el cargador de baterías con un cable o un enchufe dañado. Si están dañados, reemplácelos inmediatamente.
2. No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualifi cado.
3. No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.
4. Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS

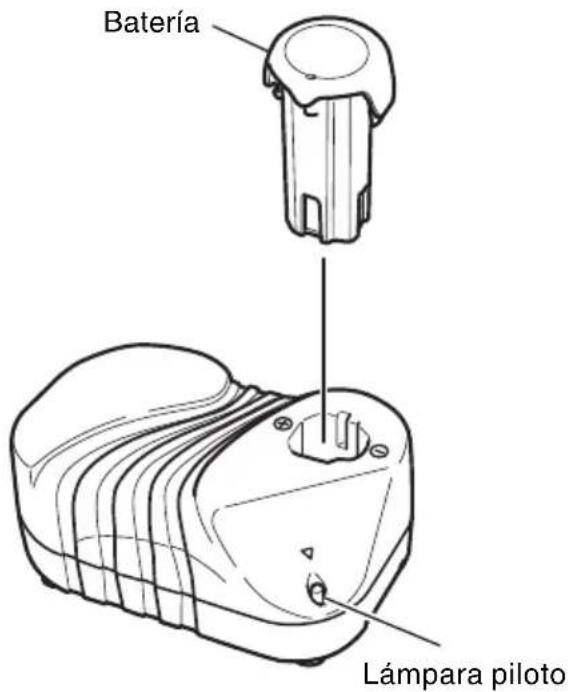

Usted deberá cargar la batería antes de utilizar el atornilladores de percusion inalámbrico. Antes de utilizar el cargador de baterías modelc cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.

PRECAUCIÓN

¡Utilice solamente batería metabo HPT del tipo de la serie EBM315. Los demás tipos de baterías podrían explotar y causar lesiones!

Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:

ADVERTENCIA

La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

1. Nunca desarme la batería.

2. Nunca incinere una batería, aunque esté dañada o completamen-te agotada.

3. Nunca cortocircuite la batería.

4. Nunca inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
5. Nunca cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
6. Nunca cargue cuando la temperatura sea inferior a 50°F (10°C) o superior a 104°F (40°C).
7. Nunca conecte dos cargadores de baterías juntos.
8. Nunca inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
9. Nunca utilice un transformador elevador para cargar.
10. Nunca utilice un motogenerador ni tensión de CC para cargar.
11. Nunca almacene la batería ni el cargador de la batería en lugares en los que la temperatura pueda llegar a los 104 °F (40 °C) o superar dicha temperatura, como dentro de una caja metálica o un auto.
12. Nunca exponga la batería ni el cargador de la batería a condiciones de lluvia a humedad.
13. Siempre utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
14. Siempre espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
15. Siempre desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.

ADVERTENCIA DE LA BATERÍA DE LITIO

Esta batería es exclusivamente para la taladroatornilladora. No la utilice nunca con otras herramientas eléctricas para uso industrial (ej. sierra circular, sierra de aproximación, moledora de disco y soplador).

Para prolongar su duración, la batería de ión litio cuenta con una función de protección para detener el suministro.

En los casos 1 y 2 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

1. Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.

Asimismo, preste atención a las siguientes advertencias y precauciones.

ADVERTENCIA

Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.
   ○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.
   ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.
   ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.
   ○ Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).
2. No agujeree la batería con un objeto afilado como un clavo, no la golpee con un n la pise, la tire o la exponga a fuertes impactos físicos.
3. No utilice una batería que pudiera estar dañada o deformada.
4. No utilice la batería con las polaridades cambiadas.
5. No conecte la batería directamente a salidas eléctricas o a los encendedores de cigarros de los coches.
6. No utilice la batería para un fin diferente a los especificados.
7. Si la carga de la batería no finaliza incluso cuando ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.
8. No coloque o exponga la batería a temperaturas elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.
9. Aléjela del fuego inmediatamente cuando se detecte una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gra electricidad estática.

11. Si se detecta un olor raro, recalentamiento, decoloración, deformación y/u otras irregularidades durante la utilización, la carga o el almacenamiento de la batería, extráigala inmediatamente del equipo o del cargador de la batería y detenga su uso.

12. No sumerja la batería ni permita que fl uidos entren en ella. La entrada de líquidos conductores, como el agua, puede provocar daños que resulten en incendios o explosiones. Guarde la batería en un lugar fresco y seco, alejado de los materiales combustibles e infl amables. Las atmósferas con gases corrosivos deben ser evitadas.

PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente.

Sino se trata, el líquido problemas de visión.

1. Si el líquido de fuga entra con la piel o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente.
   Podría producir irritación de la piel.
2. Si observa óxido, mal olor, recalentamiento, decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor.

ADVERTENCIA

Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría pro cortacircuito, resultando en un riesgo de incendio. Por favor, respete los siguientes consejos cuando almacene la batería.

- No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros o d cables en la caja de almacenamiento.

¡IGUARDE ESTAS INSTRUCCIONES Y

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

Y

PROPIETARIOS DE ESTA HERRAMIENTA!

DESCRIPCIÓN FUNCIONAL

NOTA

La información contenida en este manual de instrucciones ha sido diseñada para ayudarle a con seguridad y mantener esta herramienta eléctrica.

Nunca haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

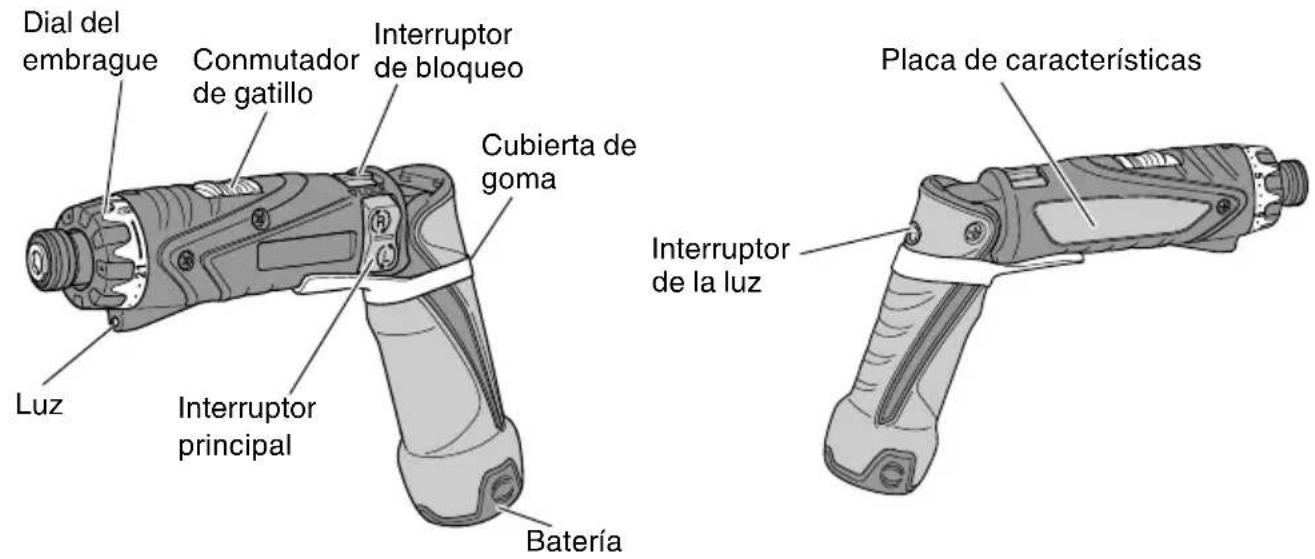

NOMENCLATURA

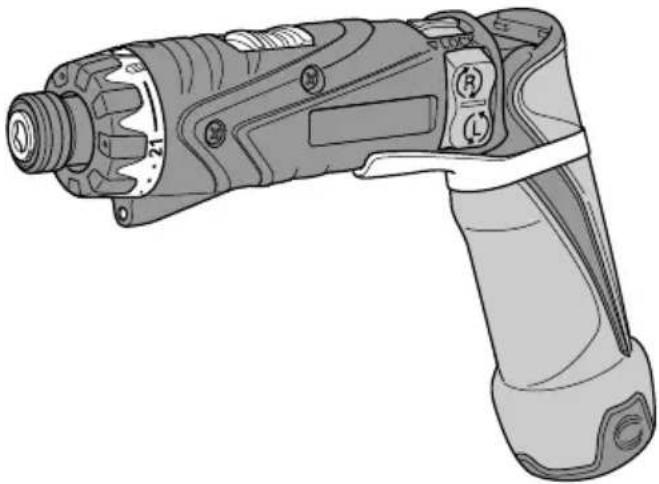

1. Taladro atornillador a batería (DB3DL2)

Dial del embrague Conmutador de gatillo Interruptor de bloqueo Cubierta de goma Placa de características Luz Interruptor principal Interruptor de la luz Batería

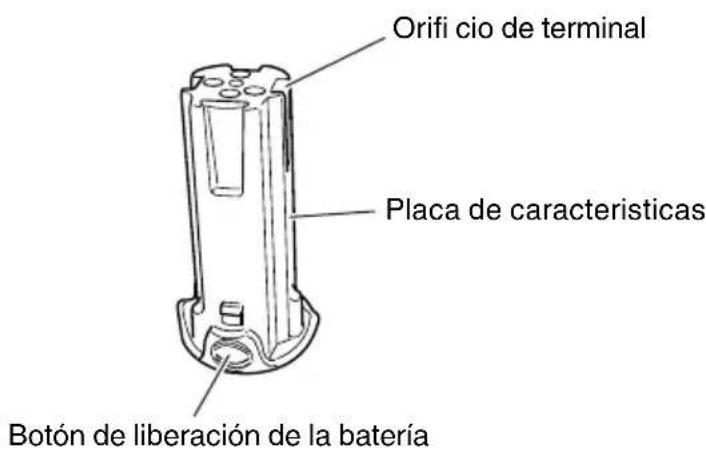

○ Batería (EBM315)

Orifi cio de terminal Placa de características Botón de liberación de la batería

Fig. 1

2. Cargador de baterías (UC3SFL)

Cable Orifi cio de instalación de la batería Lámpara piloto Placa de características Enchufe

Fig. 2

ESPECIFICACIONES

1. Taladro atornillador a batería (DB3DL2)

Motor Motor de c.d.
Velocidad sin carga		Baja 260 / min
		Alta 780 / min
Capacidad	Taladro	Metal (Grosor 1/32" (1,0 mm))	13/64" (5 mm) (Acero dulce o Aluminio)
	Destornil-lador	Tornillo para madera #	8 × 1-1/2" (3,8 mm × 38 mm)
		Tornillo pequeño 3/16"	(5 mm)
Tamaño del vástago de la broca 1/4" (6,35 mm) Hex.
Battería	Modelo EBM315
	Tipo Batería de ión de litio
	Tensión 3,6 V c.d.
	Frecuencia de carga y descarga		Aprox. 500 veces
Peso			1,0 libras (0,45 kg)

2. Cargador de baterías (UC3SFL)

Fuente de alimentación de entrada	Monofásica: 120 V c.a., 60 Hz
Tiempo de carga	Aprox. 30 min.(A una temperatura de 68°F (20°C))
Tensión de carga	3,6 V c.d.
Corriente de carga	3,0 A c.d.
Peso	0,7 libras (0,3 kg)

NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.

MONTAJE Y OPERACIÓN

APLICACIONES

○ Utilización como taladro

Taladrado de materiales de acero dulce, plástico, y aluminio

○ Utilización como atornillador

Apriete y afl ojado de tornillos para metal, tornillos para madera, y tornillos autorroscantes

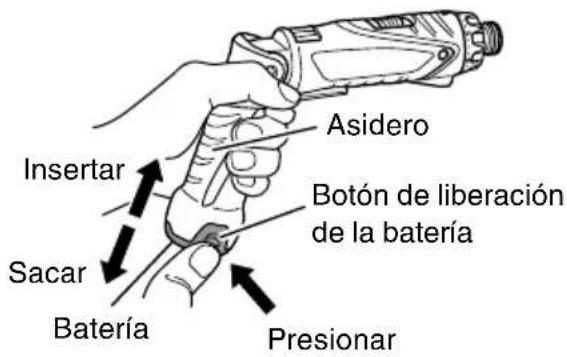

MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA

○ Forma de instalar la batería

Alinee la batería con la ranura de la empuñadura de la herramienta y deslícela en su lugar.

Insértela siempre completamente hasta que suene un pequeño chasquido. Si no lo hiciese, podría caerse de la herramienta, causando lesiones a usted mismo o a alguien que se encuentre cerca. (Fig. 3)

○ Forma de extraer la batería

Extraiga la batería de la empuñadura de la herramienta presionando el botón de liberación (2 piezas) de la parte lateral de dicha batería. (Fig. 3)

Asidero Insertar Botón de liberación de la batería Sacar Batería Presionar

Fig. 3

MÉTODO DE CARGA

NOTA

A n t e s d e en c h u f a r tomacorriente, tenga en cuenta los puntos siguientes:

○ La tensión de la fuente de alimentación está indicada en la placa de características.

○ El cable no deberá estar dañado.

ADVERTENCIA

No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

1. Inserte el enchufe del cargador de baterías en un tomacorriente.

ADVERTENCIA

No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

1. Inserte la batería en el cargador de baterías.

Inserte la batería en el cargador de baterías como se muestra en la Fig. 4.

Batería Lámpara piloto

Fig. 4

1. eCarga cargador en un

○ Cuando inserte la batería en el cargador de baterías, se iniciará la carga, y la lámpara piloto se encenderá.

NOTA

Si la lámpara piloto no se encende, desconecte el enchufe del tomacorriente y compruebe si la batería está correctamente insertada.

○ Cuando la batería se haya cargado completamente, la lámpara no se encende.

NOTA

El tiempo de carga de la batería disminuye a bajas temperaturas o cuando el voltaje de la fuente de alimentación es muy bajo.

Cuando la lámpara piloto no se apague a pesar de que hayan transcurrido más de cuatro horas desde que comenzó la carga, interrumpa la carga y póngase en contacto con el CENTRO DE SERVICIO AUTORIZADO DE metabo HPT.

○ Temperatura de la batería

La temperatura de la batería se muestra tabla siguiente, y si la batería se calentado, habrá que dejar que se enfríe durante cierto tiempo antes de recargarla.

Tabla 2

Batería	Temperatura a la que podrá recargarse la batería
EBM315	32°F — 122°F(0°C — 50°C)

○ Tiempo de carga

En la Tabla 3 se muestra el tiempo de recarga requerido de acuerdo con el tipo de batería.

Tabla 3 Tiempo de recarga (min. aprox.) a 68°F (20°C)

Tensión de la batería (V)	Capacidad de la batería (Ah)
	1,5 Ah
3,6 EBM	315	30 min.

NOTA

El tiempo de recarga puede variar de acuerdo con la temperatura ambiental y la tensión de la fuente de alimentación.

1. Desconecte el cargador de baterías del tomacorriente.

PRECAUCIÓN

No desconecte el cable del tomacorriente tirando del mismo.

Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fin de evitar dañar el cable.

1. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces.

Forma de hacer que las baterías duren más

○ Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

○ Evite realizar la recarga a altas temperaturas Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería en reposo durante un rato y vuélvala a cargar cuando se haya enfriado.

PRECAUCIÓN

- Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber finalizado la carga, espere 15 minutos antes de realizar la carga siguiente.

- Si recarga una batería caliente o expuesta al sol, la lámpara piloto puede no encenderse.

La batería no se cargará. En tal caso, deje que la batería se enfríe antes de cargarla.

- Si el cargador de batería no funciona aunque la batería esté correctamente insertada, es probable que la batería o que el cargador de baterías esté funcio mal. Llévelos a un centro de reparacion autorizado.

ANTES DE LA UTILIZACIÓN

Compruebe el área de trabajo para cerciorarse de que esté libre de escombros y bien ordenada.

Despeje el área de personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.

OPERACIÓN

Forma de hacer que las baterías duren más

○ Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continu la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

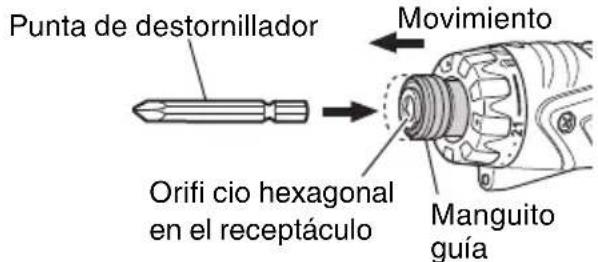

1. Instalación de la punta de destornillador Para instalar la punta de destornillador, realice siempre el procedimiento siguiente. (Fig. 5)

Punta de destornillador Orifi cio hexagonal en el receptáculo Movimiento Manguito guía

Fig. 5

(1) Tire del manguito guía hacia adelante.
(2) Inserte la punta de atornillador en el orificio hexagonal en el receptáculo.
(3) Suelte el manguito guía y devuélvalo a su posición original.

PRECAUCIÓN

Si el manguito guía posición original, signifi cará que la punta de atornillador no está correctamente instalada.

1. Extracción de la broca

Realice la operación contraria a la de instalación de la broca.

1. Mecanismo de bloqueo del husillo

Cuando el interruptor principal está apagado, la broca está fi jada en su lugar y la herramienta puede utilizarse como destornillador manual.

1. Confirmar que la batería está puesta correctamente

2. Cambio de velocidad de rotación

Operar la perilla de cambio para cambiar la velocidad de rotación. Oprimir el botón de cierre para desenganchar el cerrojo y mover la perilla de cambio en la dirección de la fl echa. (Ver la Fig. 6 y 7)

Cuando la perilla de cambio se deja en "LOW", el taladro gira despacio, mientras que en la marca "HIGH" gira rápidamente.

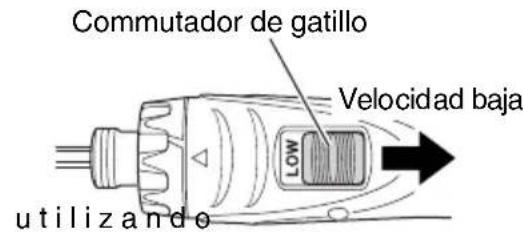

Commutador de gatillo Velocidad baja LOW utilizando

Fig. 6

Commutador de gatillo

Velocidad alta HIGH

Fig. 7

PRECAUCIÓN

- Cuando cambie la velocidad rotacional con la perilla de cambio, confirme que el interruptor esté desconectado.

Cambiar la velocidad mientras rota el motor puede hacer que se dañen los engranajes.

- Cuando se requiera una gran fuerza para la operación ponga el mando de cambio en "LOW". Si estuviese en "HIGH" al utilizar la unidad, el motor podría quemarse o funcionar mal prematuramente.

1. Confi rmar la posición del dial del embrague (Ver la Fig. 8).

no vuelve a su Dial del embrague

Débil Fuerte Marca de triángulo Marca del taladro

Fig. 8

El par de apriete de esta unidad ajustar en base a la posición de ajuste del dial del embrague.

(1) Cuando utilice esta unidad como atornillador, alinee uno de los números “1, 5, 9 ... 21” del dial del embrague, o los puntos, con la marca de triángulo del cuerpo exterior.
(2) Cuando utilice esta unidad como taladro, alinee la marca de taladro “” del dial del embrague con la marca de triángulo del cuerpo exterior.

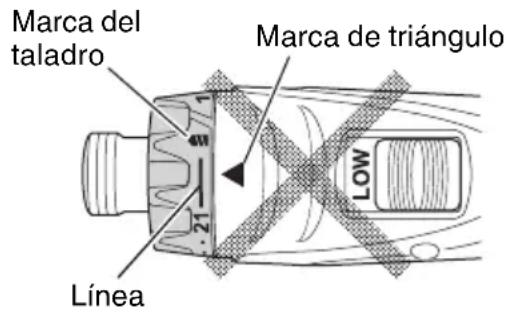

PRECAUCIÓN

• El dial del embrague no se puede ajustar entre los números “1, 5, 9 ... 21” ni los puntos.
• Évite usar la unidad con el número del dial del embrague entre “21” y la línea provista en el medio de la marca del taladro “◇◇◇”. Si lo hiciese, se podrían daños (Consulte la Fig. 9).

Marca del taladro Marca de triángulo Línea 21 4W

Fig. 9

La intensidad del par de apriete deberá correspond er con el diámetro del tornillo. Cuando se utiliza un par excesivo el tornillo se romperá o se dañará su cabeza. Asegúrese de ajustar la posición del dial del embrague de acuerdo con el diámetro del tornillo.

(2) Indicación del par de apriete (Consulte la Fig. 8)

El par de apriete difiere según el tipo de tornillo y del material que se está apretando.

La unidad indica el par de torsión con los números “1, 5, 9 ... 21” y puntos negros en el dial del embrague. El par de apriete en la posición “1” es el más débil, y el más fuerte es el del número más alto.

a(6) Ajuste de pahede apriete (Consulte la Fig. 8) Gire el dial del embrague y alinee los números "1, 5, 9 ... 21" o los puntos negros del dial del embrague con la marca de triángulo de la carcasa externa. Ajuste la tapa en la dirección de par débil o fuerte, según el par que necesite.

PRECAUCIÓN

- El giro del motor podrá trabarse mientras que se uas la unidad como taladro.

Tenga cuidado de no bloquear el motor mientras que se está operando el atornillador taladro.

- Cuando ponga el mando de cambio en "HIGH" (alta velocidad) y la posición del dial de embrague entre "9" y "21", puede ser que el embrague no se aplique y que el motor se bloquee. En tal caso, ponga el mando de cambio en "LOW" (baja velocidad).

Producir Si se trabal el motor, desconectario de inmediato. Si el motor se trabal por cierto tiempo, puede quemarse tanto él como la batería.

- Un aprite excesivo podrá causar la rotura del tornillo.

1. Operación del interruptor

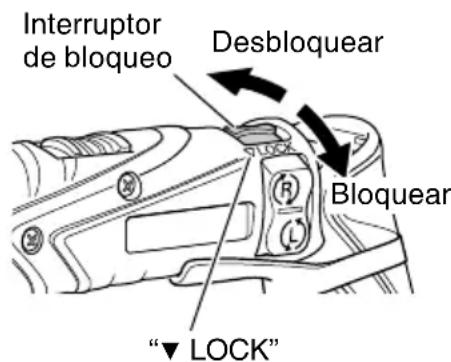

(1) Interruptor de bloqueo

La herramienta está equipada con un interruptor de bloqueo. Para activar el interruptor de bloqueo principal, colóquelo en la posición “▼ LOCK” (Bloqueo). Desplace el interruptor de bloqueo a la posición opuesta para utilizar la herramienta. (Fig. 10).

Interruptor de bloqueo Desbloquear Bloquear "▼ LOCK"

Fig. 10

PRECAUCIÓN

Coloque siempre el interruptor de bloqueo en la posición “▼ LOCK” (Bloqueo) cuando transporte o almacene la herramienta para que no se ponga en marcha involuntariamente.

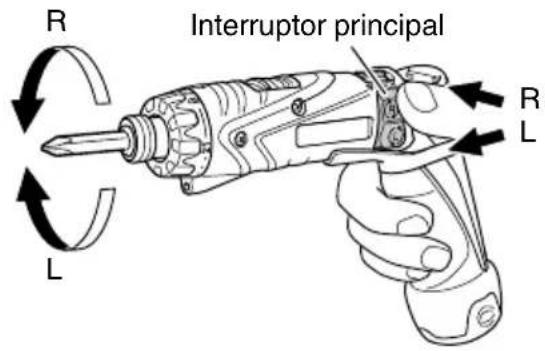

El interruptor principal funciona como un interruptor del motor y un interruptor selector de la dirección de giro. Cuando el interruptor principal se pulsa en la "R" indicada, la broca gira en el sentido de las agujas del reloj. Cuando el interruptor principal se pulsa en la "L", la broca gira en dirección contraria a las agujas del reloj. Cuando se suelta el interruptor principal, la herramienta se detiene. (Fig. 11)

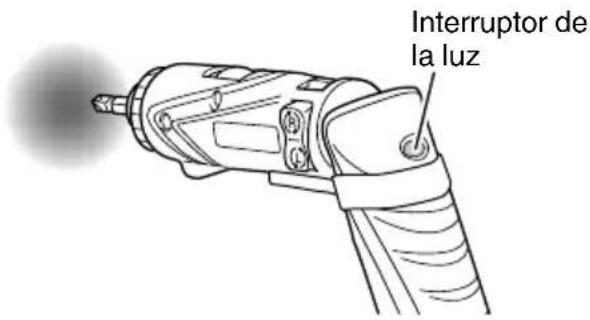

9. Utilización de la luz

La luz se enciende cuando se pulsa el interruptor de la luz. Cuando el interruptor de la luz se vuelve a pulsar, la luz se apaga. (Fig. 12)

Interruptor de la luz

Fig. 12

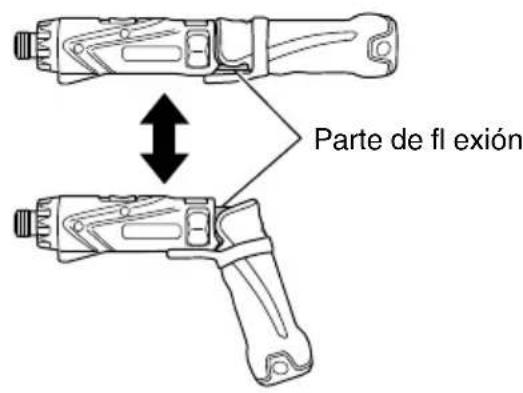

10. Utilización en el agarre recto o tipo pistola

Seleccione el tipo de agarre c adapte a la aplicación de la herramienta. Al cambiar el tipo de agarre la hará un sonido de clic cuando enca posición. Doble (o extienda) la herramienta hasta que se escuche el sonido de clic.

PRECAUCIÓN

• No coloque los dedos ni ninguna parte del cuerpo en la parte en la que la herramienta se dobla ni tampoco cerca de ella cuando opere la herramienta o cuando doble y enderece la herramienta, p atraparse en la parte que se dobla resultando en posibles lesiones físicas.
• No quite la cubierta de goma situada alrededor de la parte que se dobla.
• Si la cubierta de goma se afloja, se daña o se pierde, contáctese con su CENTRO DE SERVICIO AUTORIZADO DE meta (Fig. 13)

No mire directamente a la luz, ya que podrían producirse daños en los ojos.

ALCANCE Y SUGERENCIAS PARA LA UTILIZACIÓN

Tabla 6

Trabajo		Posición de la tapa	Sugerencias
Taladrado	Acero	(WY72)	Utilización para fi nes de taladrado.
	Aluminium
Apriete de tornillos	Tornillo pequeño	1 – 21	Utilice la broca y el cubo adecuados al diámetro del tornillo.
	Tornillos para madera	(XBT6)	Utilice después de haber taladrado un orifi cio piloto.

PRECAUCIÓN

- Cuando utilice el taladro atornillador inalámbrico, tenga cuidado de no bloquear el motor.

Si el motor se bloquea, desconecte inmediatamente la alimentación.

Si deja el motor bloqueado durante cierto tiempo, éste o la batería puede quemarse.

- No apriete con demasiada fuerza ya que las cabezas de los tornillos se dañarían.

MANTENIMIENTO E INSPECCIÓN

PRECAUCIÓN

Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.

1. Comprobación de las condiciones de la broca Las brocas deberán comprobarse regularmente. Si una broca está desgastada o rota, puede patinar o reducir la efi cacia del motor, o hacer que se queme.

Reemplace las brocas gastadas por otras nuevas.

PRECAUCIÓN

Si utiliza una broca de destornillador con su punta desgastada o rota, puede resultar peligroso, porque patinará. Por lo tanto reemplácela por otra nueva.

1. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

PRECAUCIÓN

La utilización de una herramienta eléctrica con tornillos fl ojos es extremadamente peligrosa.

1. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa.

No utilice lejía, cloro, gasolina, ni pintura, porque podrían dañar el plástico.

1. Eliminación de las baterías agotadas

ADVERTENCIA

No tire las baterías agotadas. Las baterías pueden explotar producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura. Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

1. Almacenamiento

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños.

NOTA

Almacenar baterías de ion-litio

Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas.

Un almacenamiento prolongado de las baterías (3 meses o más) con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga.

No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces.

Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

1. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de

dil unen de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE SERVICIO AUTORIZADO POR metabo HPT.

PRECAUCIÓN

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

ACCESORIOS

ADVERTENCIA

Siempre utilice únicamente repuestos y accesorios autorizados por metabo HPT. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT.

La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

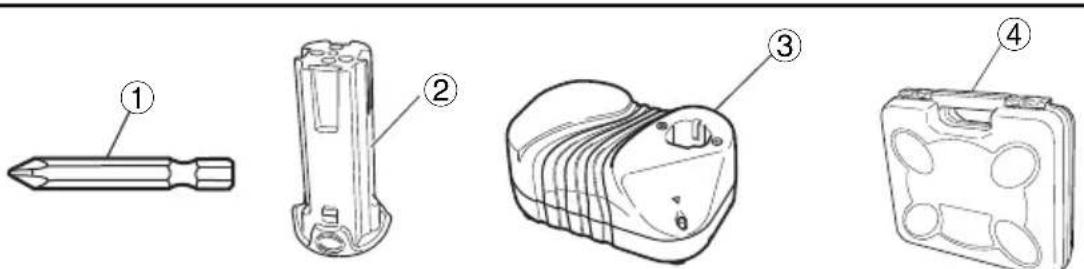

ACCESORIOS ESTÁNDAR

DB3DL2(2LCSK)

Fig. 141 Broca de punta Phillips (Núm. 2 × 50L)(Núm. de código 992671)....12 Batería (EBM315)....23 Cargador de baterías (UC3SFL)....14 Caja de plástico....1

ACCESORIOS OPCIONALES.....de venta por separado

1. Battería (EBM315)

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con Koki Holdings America Ltd. número 1-800-59-TOOLS (llamada gratis), o con metabo HPT AUTHORIZED POWER TOOL SERVICE CENTER.

Issued by

Koki Holdings Co., Ltd.
