MANUAL DE UTILIZADOR H170A-X1/3.1 ASROCK

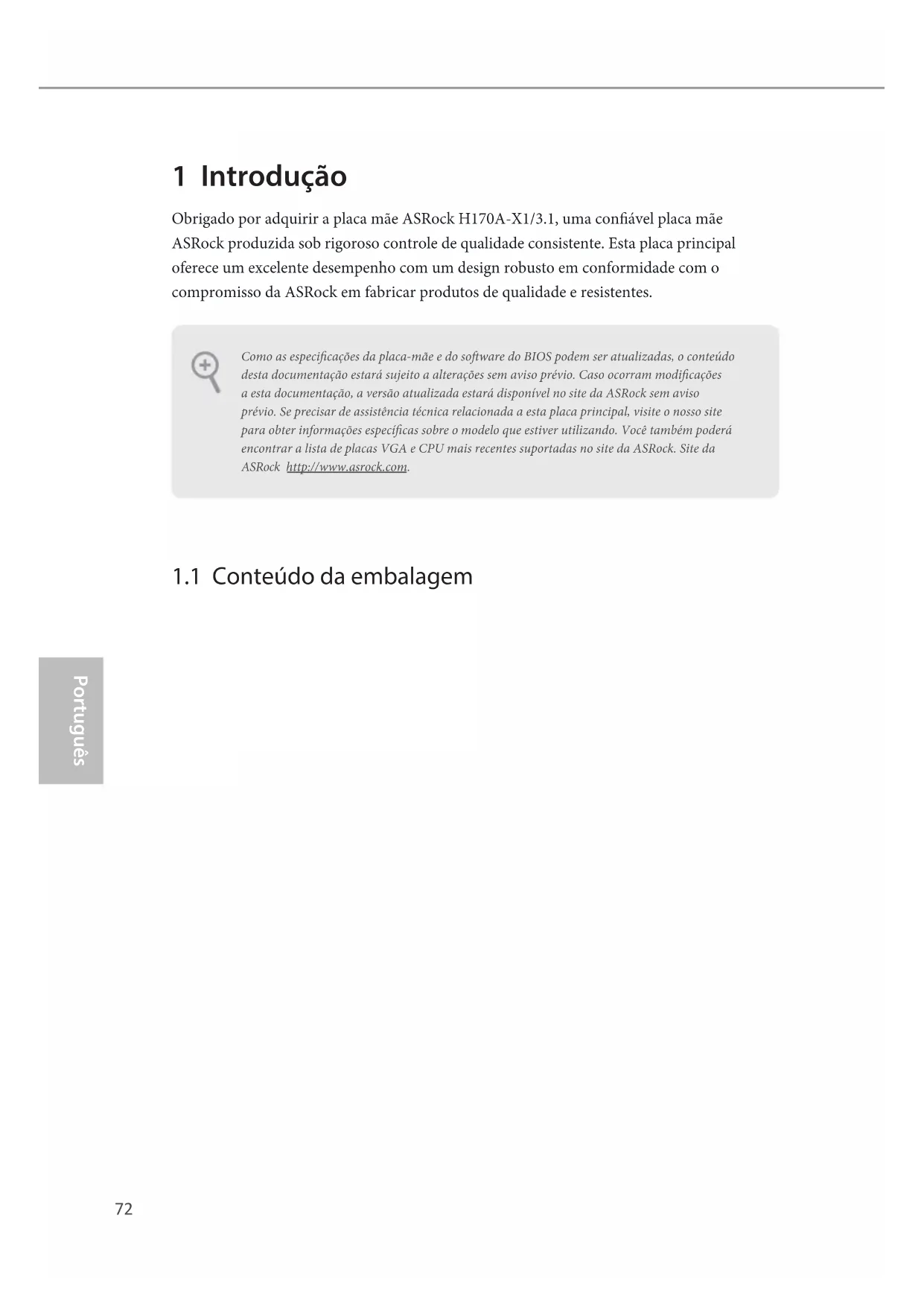

Português 1 Introdução Obrigado por adquirir a placa mãe ASRock H170A-X1/3.1, uma conável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

• Placa Mãe ASRock H170A-X1/3.1 (Fator de Forma ATX)

• Guia de Instalação Rápida da ASRock H170A-X1/3.1

• 1 x Painel de E/S Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.73 Português H170A-X1/3.1

• Design com 5 fases de alimentação

• Suporta memória DDR4 2133, não ECC, sem memória intermédia

• Suporta módulos de memória ECC UDIMM (opera em modo não ECC)

• Contato em Ouro 15μ nos slots DIMM Slot de expansão

• 2 x Slots PCI Express 3.0 x16 (PCIE2:modo x16; PCIE4:modo x4)*

• Suporta NVMe SSD nos discos de inicialização

• Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

• Suporta Codecs de Mídia Acelerada: HEVC, VP8, VP974 Português

• Suporta HDCP com Porta DVI-D

• Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta DVI-D Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892) *Para congurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi- canal pelo driver de áudio.

• Suporte áudio Blu-ray superior

• Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

• Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock)

• 1 x Porta USB 3.1 Tipo A (10 Gb/s) (ASMedia ASM1142) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x Porta USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM1142) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 6 x Portas USB 3.0 (Intel® H170) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x LED de alimentação e Cabeçote de Autofalante

• 1 x conector alimentação ATX 24 pinos

• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

• AMI Legal UEFI BIOS com suporte multilingue GUI

• ACPI 5.0 compatível com eventos de despertar

• Tacômetro da Ventoinha da CPU/Gabinete

• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta veloci- dade da ventoinha do gabinete pela temperatura da CPU)

• Controle de multi velocidade da Ventoinha da CPU/Gabinete

• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit *Para instalar o SO Windows® 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Favor consultar a página 134 para mais instruções detalhadas.

• Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certi- cações

• Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP)76 Português Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com77 Português H170A-X1/3.1

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRMOS1) (ver p.1, N.º 8) CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOSPadrão78 Português

(PAINEL1 de 9 pinos) (ver p.1, N.º 13) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND

GND PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicial- ização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módu- lo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre es- tes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.79 Português H170A-X1/3.1 LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.º 11) Conecte o LED de ali- mentação do chassi e o autofalante do chassi a este cabeçote. Conectores série ATA3 (SATA3_0: ver p.1, N.º 12) (SATA3_1: ver p.1, N.º 14) (SATA3_2: ver p.1, N.º 9) (SATA3_3: ver p.1, N.º 15) (SATA3_4: ver p.1, N.º 17) (SATA3_5: ver p.1, N.º 16) Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Suportes USB 2.0 (USB2_3 de 9 pinos) (ver p.1, N.º 18) (USB4_5 de 9 pinos) (ver p.1, N.º 19) Há dois cabeçotes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas. Suporte USB 3.0 (USB3_4_5 de 19 pinos) (ver p.1, N.º 6) Além de seis portas USB

3.0 no painel de E/S, existe

uma plataforma nesta placa-mãe. Cada suporte USB 3.0 pode suportar duas portas.

IntA_P_D+IntA_P_D- GND IntA_P_SSTX+IntA_P_SSTX- GND IntA_P_SSRX+ Vbus IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+IntA_P_SSTX- GND IntA_P_SSRX+IntA_P_SSRX- Vbus IntA_P_SSRX-80 Português Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 21) Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal. Conectores da Ventoinha do Chassi (CHA_FAN1 de 4 pinos) (ver p.1, N.º 7) (CHA_FAN2 4 pinos) (ver p.1, N.º 10) Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o o preto no pino terra. Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 2) Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 8) Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de ali- mentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá- los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”. GND

Português H170A-X1/3.1 Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1) Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5. Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 20) Este conector suporta um sistema com Módulo de Plataforma Con- ável (TPM), que pode armazenar com segurança chaves, certica- dos digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plata- forma.
